Poêle Extraflame Graziosa Lux (2012)

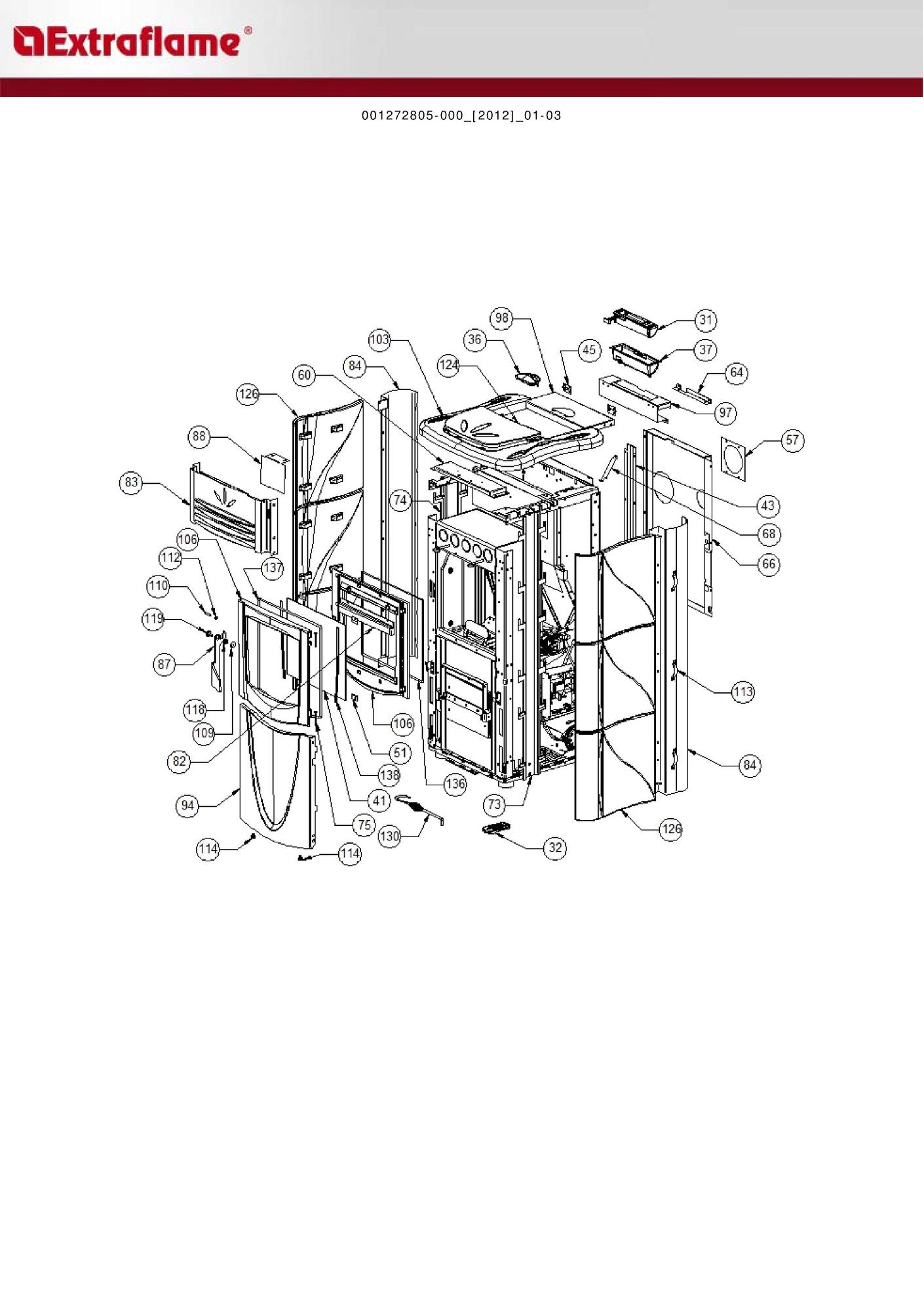

page 1

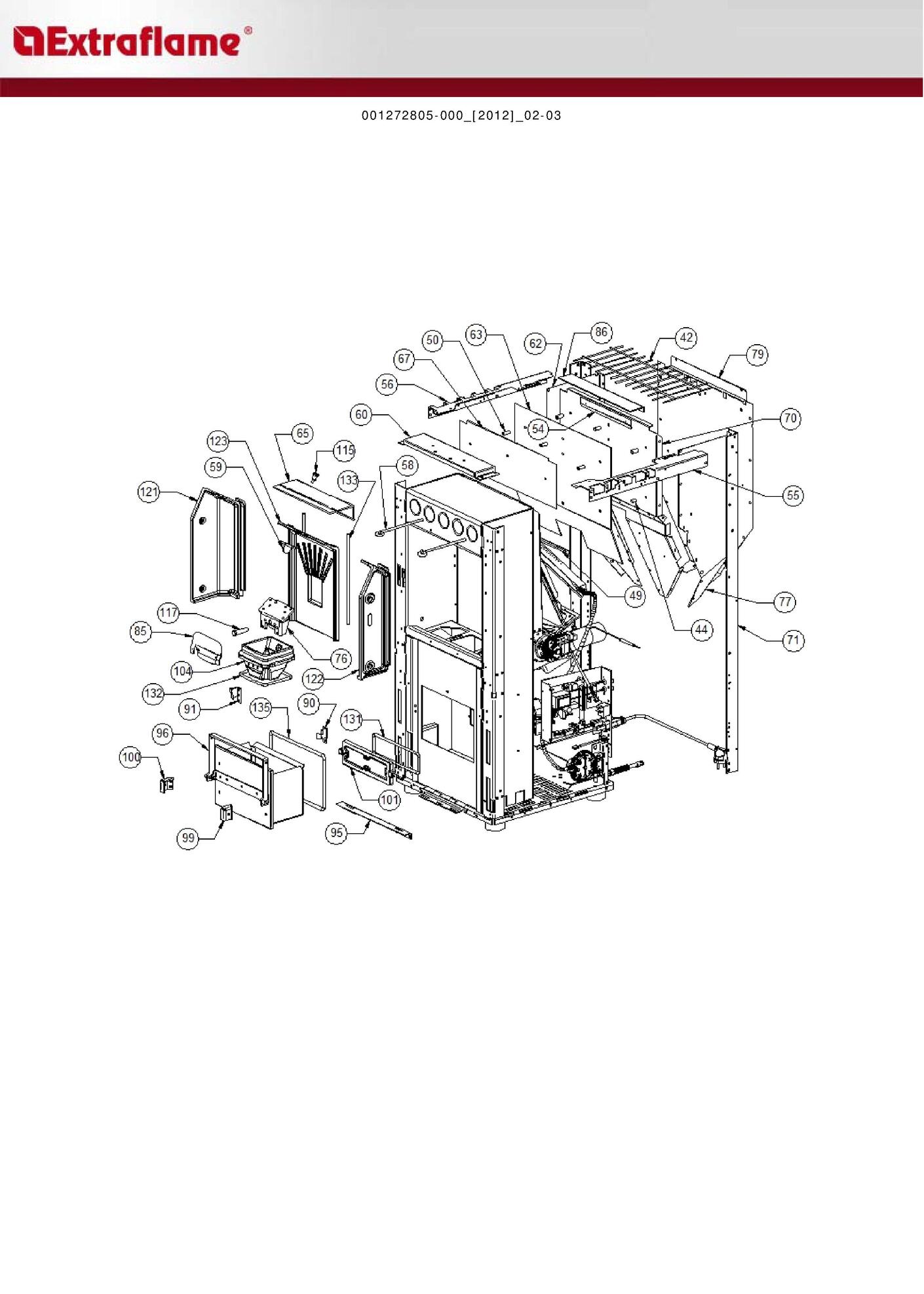

page 3

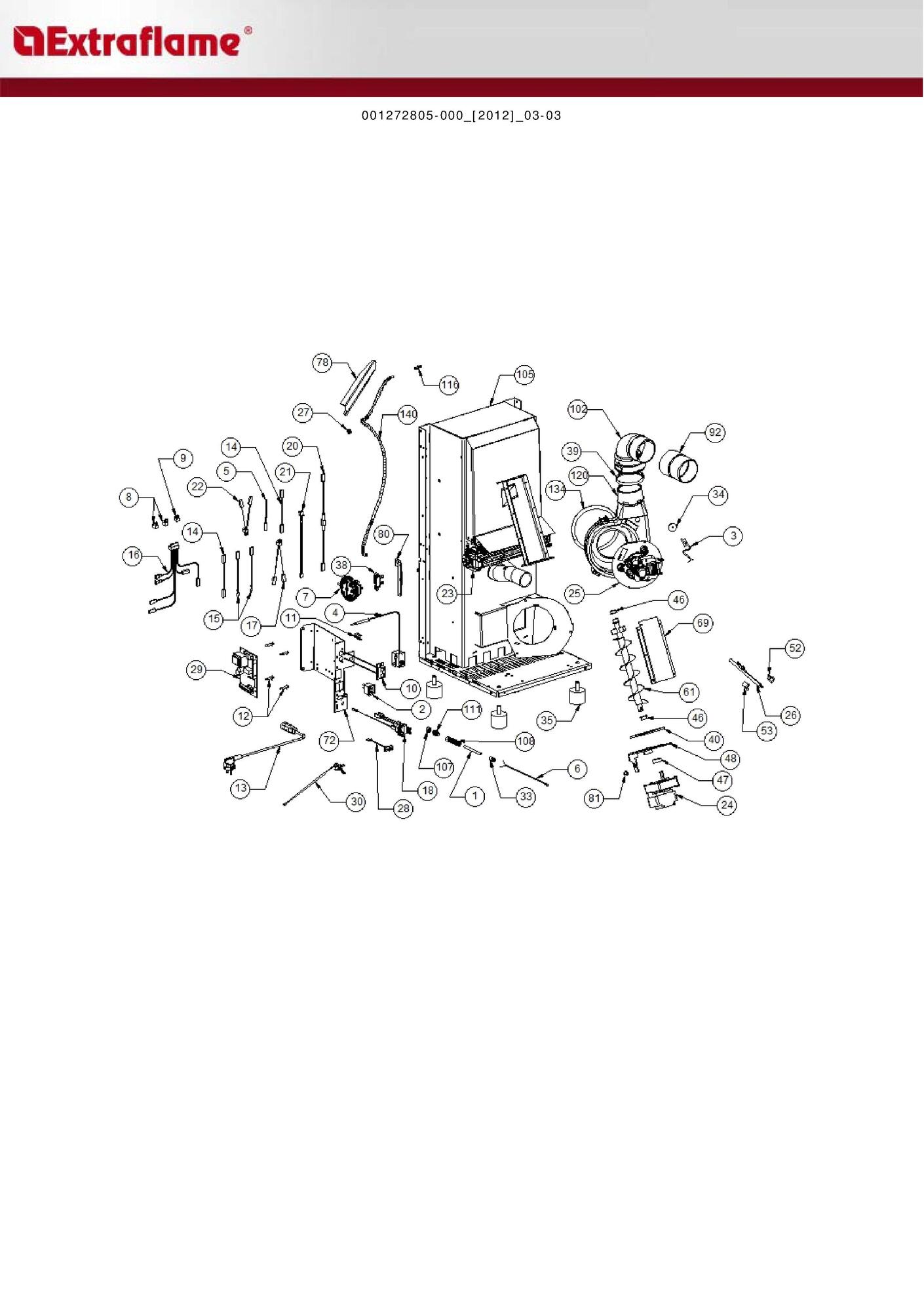

page 5

Position

Schéma

002272587	Afficheur lcd	31
002272591	Télécommande	32
002273024	Poignée	36
002273025	Boîtier plastique	37
002276405	Vitrocéramique 4x265x299 mm	41
002277146	Boîtier protection synoptique	43
002277403	Charnière couvercle réservoir noir	45
002277549	Cadre bloque-vitre	51
002278004	Bride centrage tuyau	57
002278293	équerre couvercle fonte	60
002278673	équerre afficheur zingué	64
002278869	Dos perforé zingué	66
002279114	Tige guide couvercle	68
002279457	Support céramique droit zingué	73
002279458	Support céramique gauche zingué	74
002279585	Rivet 5x46 bruni	75
003277076	Déflecteur air vitre noir	82
003277220	Grille noire	83
003277383	Flanc noir	84
003277430	Poignée noir	87
003277463	Profil rouge	88
003277566	Porte noire	94
003277660	Boîtier afficheur noir	97
003277661	Couvercle réservoir noir	98
003278159	Couverture fonte noir	103
004278087	Ensemble porte et façade noire	106
006000827	Rondelle élastique 10 mm	109
006003200	Fiche 24x4 mm	110
006008600	Douille	112
006273004	Ressort acier	113
006273006	Ressort	114
006277400	Hexagone pour réglage	118
006277401	Pivot laiton	119
007273159	Couverture céramique bordeaux	124
007273210	Carreau céramique bordeaux	126
009278200	Tisonnier	130
000006761	Garniture/tresse 4 mm	136
000006763	Garniture/tresse 6 mm	137
000006767	Garniture/tresse 8x2 mm	138

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Graziosa Lux (2012)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	2 page 5	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	3 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	4 page 5	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	5 page 5	Sonde 2000 mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	6 page 5	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	7 page 5	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	8 page 5	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	9 page 5	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	10 page 5	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	11 page 5	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	12 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	13 page 5	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	14 page 5	Câble électrique	Extraflame Réf fabricant: 002270074	avec délai sur devis
	15 page 5	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	16 page 5	Câblage électrique	Extraflame Réf fabricant: 002270287	avec délai sur devis
	17 page 5	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	18 page 5	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	20 page 5	Câblage électrique	Extraflame Réf fabricant: 002270310	avec délai sur devis
	21 page 5	Câblage électrique	Extraflame Réf fabricant: 002270311	avec délai sur devis
	22 page 5	Câblage électrique	Extraflame Réf fabricant: 002270326	avec délai sur devis
	23 page 5	Ventilateur tangentiel	Extraflame Réf fabricant: 002271003	avec délai sur devis
	24 page 5	Motoréducteur	Extraflame Réf fabricant: 002271032	avec délai sur devis
	25 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271033	avec délai sur devis
	25 page 5	Traduction non disponible	Extraflame Réf fabricant: 002272616	avec délai sur devis
	26 page 5	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	27 page 5	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	28 page 5	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	29 page 5	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	30 page 5	Capteur débitmètre	Extraflame Réf fabricant: 002272582	avec délai sur devis
	31 page 1	Afficheur lcd	Extraflame Réf fabricant: 002272587	avec délai sur devis
	32 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	33 page 5	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	34 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	35 page 5	Pied caoutchouc m10 50x40 mm	Extraflame Réf fabricant: 002273012	avec délai sur devis
	36 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	37 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	38 page 5	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	39 page 5	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	40 page 5	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	41 page 1	Vitrocéramique 4x265x299 mm	Extraflame Réf fabricant: 002276405	avec délai sur devis
	42 page 3	Grille prot. réservoir baby f.cr. d	Extraflame Réf fabricant: 002277067	avec délai sur devis
	43 page 1	Boîtier protection synoptique	Extraflame Réf fabricant: 002277146	avec délai sur devis
	44 page 3	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	45 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	46 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	47 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	48 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	49 page 3	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	50 page 3	Entretoise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	51 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	52 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	53 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	54 page 3	équerre grille étirée zinguée	Extraflame Réf fabricant: 002277599	avec délai sur devis
	55 page 3	Profil zingué	Extraflame Réf fabricant: 002277779	avec délai sur devis
	56 page 3	Profil zingué	Extraflame Réf fabricant: 002277780	avec délai sur devis
	57 page 1	Bride centrage tuyau	Extraflame Réf fabricant: 002278004	avec délai sur devis
	58 page 3	Tige racleurs	Extraflame Réf fabricant: 002278024	avec délai sur devis
	59 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	60 page 1	équerre couvercle fonte	Extraflame Réf fabricant: 002278293	avec délai sur devis
	61 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	62 page 3	Paroi réservoir zinguée	Extraflame Réf fabricant: 002278563	avec délai sur devis
	63 page 3	Déflecteur air aluminium	Extraflame Réf fabricant: 002278565	avec délai sur devis
	64 page 1	équerre afficheur zingué	Extraflame Réf fabricant: 002278673	avec délai sur devis
	65 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002278844	avec délai sur devis
	66 page 1	Dos perforé zingué	Extraflame Réf fabricant: 002278869	avec délai sur devis
	67 page 3	Déflecteur aluminium	Extraflame Réf fabricant: 002278931	avec délai sur devis
	68 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002279114	avec délai sur devis
	69 page 5	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	70 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279328	avec délai sur devis
	71 page 3	Cornière zinguée	Extraflame Réf fabricant: 002279330	avec délai sur devis
	72 page 5	Support carte électronique zingué	Extraflame Réf fabricant: 002279331	avec délai sur devis
	73 page 1	Support céramique droit zingué	Extraflame Réf fabricant: 002279457	avec délai sur devis
	74 page 1	Support céramique gauche zingué	Extraflame Réf fabricant: 002279458	avec délai sur devis
	75 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	76 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002279714	avec délai sur devis
	77 page 3	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002279837	avec délai sur devis
	78 page 5	équerre protège-tuyaux	Extraflame Réf fabricant: 002279844	avec délai sur devis
	79 page 3	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002287121	avec délai sur devis
	80 page 5	équerre pressostat zinguée	Extraflame Réf fabricant: 002287122	avec délai sur devis
	81 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	82 page 1	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277076	avec délai sur devis
	83 page 1	Grille noire	Extraflame Réf fabricant: 003277220	avec délai sur devis
	84 page 1	Flanc noir	Extraflame Réf fabricant: 003277383	avec délai sur devis
	85 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277416	avec délai sur devis
	86 page 3	Grille protection noir	Extraflame Réf fabricant: 003277420	avec délai sur devis
	87 page 1	Poignée noir	Extraflame Réf fabricant: 003277430	avec délai sur devis
	88 page 1	Profil rouge	Extraflame Réf fabricant: 003277463	avec délai sur devis
	90 page 3	équerre bloque-porte noire	Extraflame Réf fabricant: 003277481	avec délai sur devis
	91 page 3	équerre bloque-porte noire	Extraflame Réf fabricant: 003277482	avec délai sur devis
	92 page 5	Rallonge courbe noire	Extraflame Réf fabricant: 003277521	avec délai sur devis
	94 page 1	Porte noire	Extraflame Réf fabricant: 003277566	avec délai sur devis
	95 page 3	équerre support porte	Extraflame Réf fabricant: 003277567	avec délai sur devis
	96 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277658	avec délai sur devis
	97 page 1	Boîtier afficheur noir	Extraflame Réf fabricant: 003277660	avec délai sur devis
	98 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003277661	avec délai sur devis
	99 page 3	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277668	avec délai sur devis
	100 page 3	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277669	avec délai sur devis
	101 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	102 page 5	Courbe fonte noire	Extraflame Réf fabricant: 003278142	avec délai sur devis
	103 page 1	Couverture fonte noir	Extraflame Réf fabricant: 003278159	avec délai sur devis
	104 page 3	Brasier fonte	Extraflame Réf fabricant: 003278197	avec délai sur devis
	105 page 5	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278211	avec délai sur devis
	106 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278087	avec délai sur devis
	108 page 5	écrou avec ressort	Extraflame Réf fabricant: 006000711	avec délai sur devis
	109 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	110 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	111 page 5	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	112 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	113 page 1	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	114 page 1	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	115 page 3	Pivot acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	116 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	117 page 3	Pivot acier	Extraflame Réf fabricant: 006277075	avec délai sur devis
	118 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	119 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	120 page 5	Coque vis sans fin fonte	Extraflame Réf fabricant: 007270004	avec délai sur devis
	121 page 3	Paroi fonte	Extraflame Réf fabricant: 007270072	avec délai sur devis
	122 page 3	Paroi fonte	Extraflame Réf fabricant: 007270073	avec délai sur devis
	123 page 3	Paroi fonte	Extraflame Réf fabricant: 007270074	avec délai sur devis
	124 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273159	avec délai sur devis
	126 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273210	avec délai sur devis
	130 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	131 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	132 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	134 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	135 page 3	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	136 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	137 page 1	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	138 page 1	Garniture/tresse 8x2 mm	Extraflame Réf fabricant: 000006767	avec délai sur devis
	140 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
