Poêle Extraflame Isidora Idro H20 5.0 (2023)

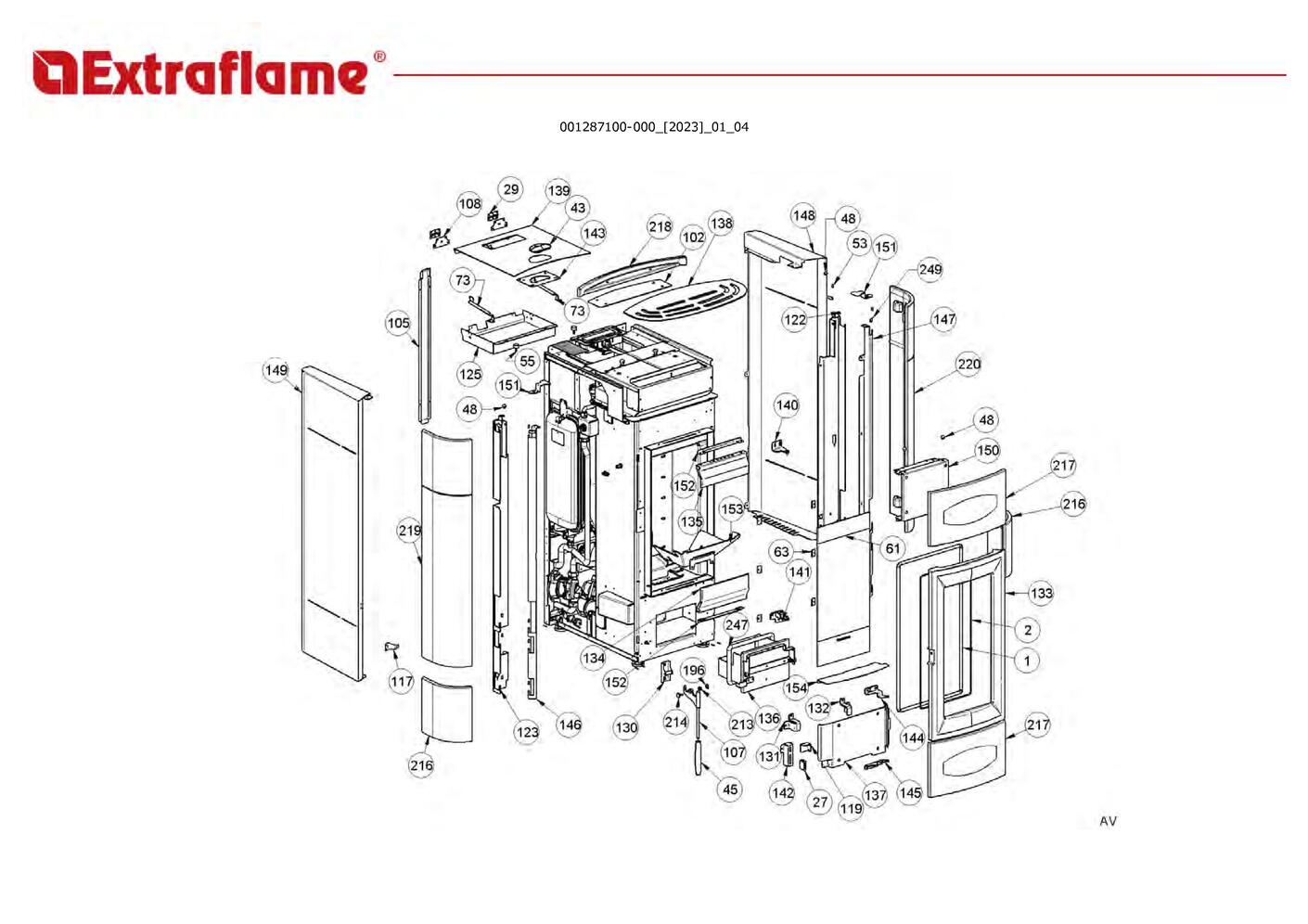

page 1

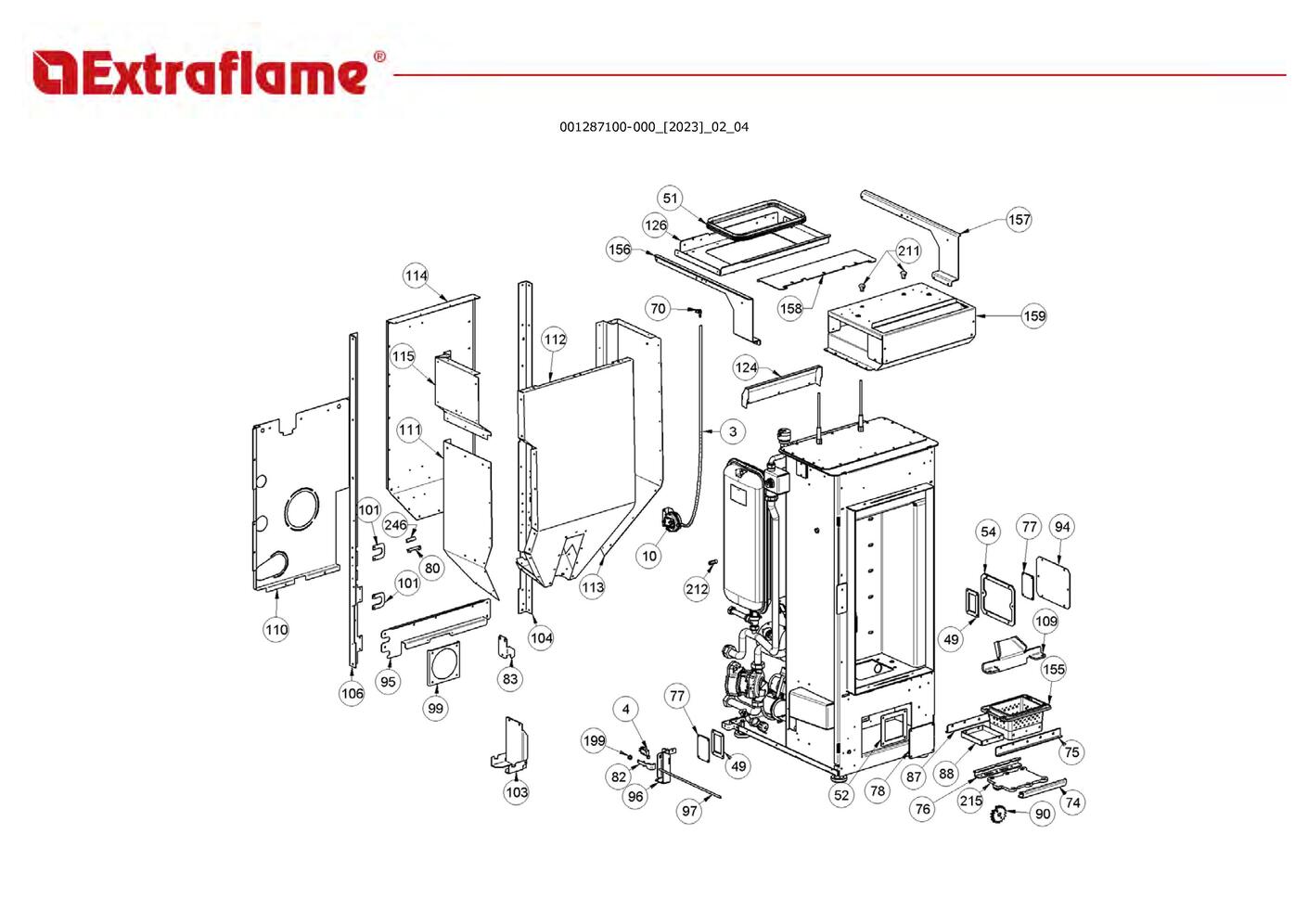

page 5

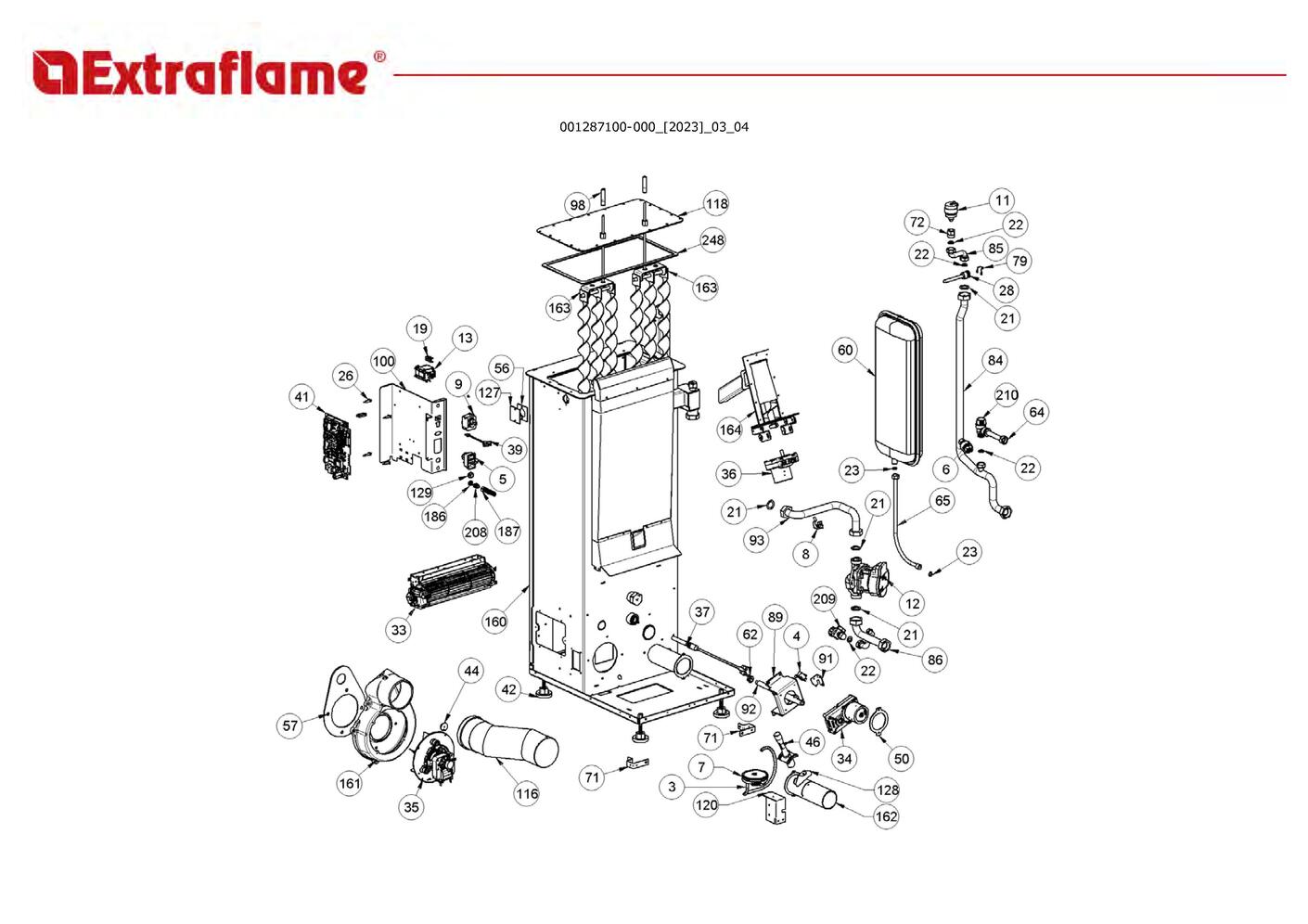

page 8

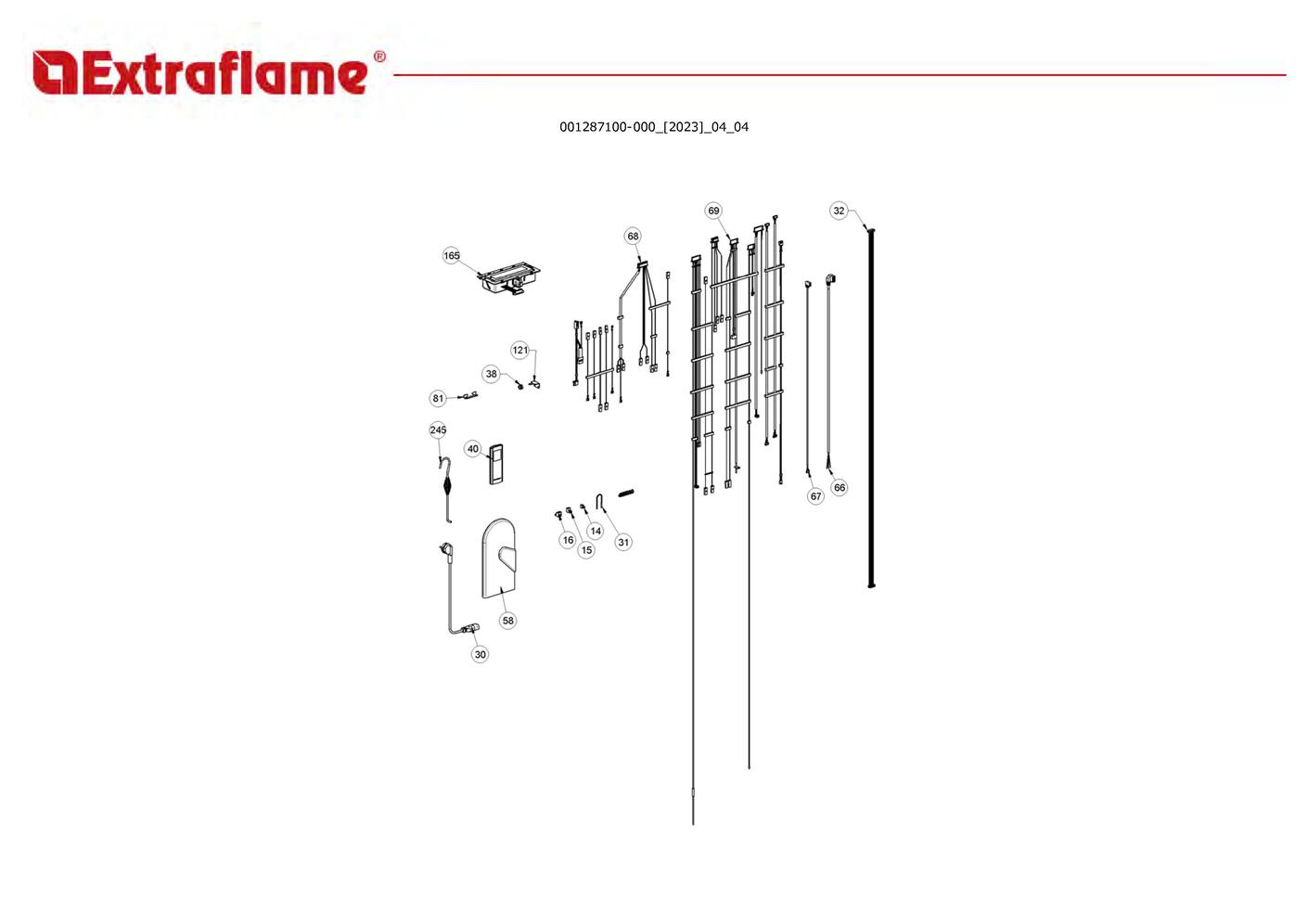

page 12

Position

Schéma

000006789	Joint 12 mm	1
000006792	Garniture/tresse 4 mm	2
002006213	Fermeture magnétique	27
002208066	Charnière couvercle réservoir noir	29
002273024	Poignée	43
002273108	Poignée levier	45
002273338	Tampon en caoutchouc	48
002273402	Capuchon	53
002273436	Caoutchouc anti-vibratoire	55
002276516	Vitrocéramique	61
002277549	Cadre bloque-vitre	63
002290030	Tige à ressort	73
002292385	Plaque zinguée	102
002292405	Protection zinguée	105
002292425	Poignée à déclic	107
002292427	étrier zingué	108
002292469	étrier flanc zingué	117
002292502	étrier zingué	119
002293505	Upper zn tank plate isidora 5.0	122
002293506	Zn cap mov. pul.isidora 5.0	123
002293508	Bride de régulation d air isidora 5.0	125
003278738	Ancrage poignée	130
003278891	étrier gauche noir	131
003278892	étrier fermeture tiroir cendres	132
003280055	Déflecteur noir	135
003280057	Ensemble tiroir à cendres	136
003280059	Ensemble porte inférieure noir	137
003280064	Plaque support poêle noir	138
003280065	Couvercle réservoir noir	139
003280066	Ensemble charnière supérieure noir	140
003280067	Ensemble charnière inférieure noir	141
003280068	Boîte noire	142
003280069	étrier poignée noir	143
003280070	Charnière supérieure noire	144
003280071	Charnière inférieure noir	145
003280084	Support céramique	146
003280085	Support céramique	147
003280086	Flanc noir	148
003280087	Flanc noir	149
003280112	Support carreaux	150
003280113	Support noir	151
003280115	Carter noir	152
003280137	Ensemble goulotte fonte	153
003280140	Protection zinguée	154
006000827	Rondelle élastique 10 mm	196
006277400	Hexagone pour réglage	213
006277457	Pivot	214
007273782	Ceram.lat.inf.ivoire isid.h20	216
007273783	Façade ceramique ivoire isid.h20	217
007273784	Prof ceram.sup.ivoire isidora h20	218
007273785	Ceram.lat.sx top ivoire isid.h20	219
007273786	Ceram.lat.dx sup.ivoire isid.h20	220
000006784	Garniture/tresse 15 mm	247
000006703	Profil en caoutchouc	249

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Isidora Idro H20 5.0 (2023)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	2 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	2\ 8 page 8	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	3 page 5	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	4 page 5	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	5 page 8	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	5 page 8	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	6 page 8	Pressostat numérique h2o	Extraflame Réf fabricant: 002000591	avec délai sur devis
	7 page 8	Capteur depression huba controle type 401	Extraflame Réf fabricant: 002000595	avec délai sur devis
	8 page 8	Sonde ntc eau ntc d.22	Extraflame Réf fabricant: 002000610	avec délai sur devis
	8\ page 8	Tuyau refoulement	Extraflame Réf fabricant: 0022923'1	avec délai sur devis
	9 page 8	Thermostat 95°c imit	Extraflame Réf fabricant: 002000614	avec délai sur devis
	10 page 5	Pressostat 10pa cleveland ns2237800	Extraflame Réf fabricant: 002000620	avec délai sur devis
	11 page 8	Vanne automatique 3/8	Extraflame Réf fabricant: 002000641	avec délai sur devis
	12 page 8	Circulateur mep20-8-130l	Extraflame Réf fabricant: 002000657	avec délai sur devis
	13 page 8	Filtre externe iskra 230v kpl3524	Extraflame Réf fabricant: 002001083	avec délai sur devis
	14 page 12	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	15 page 12	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	16 page 12	Connecteur	Extraflame Réf fabricant: 002001315	avec délai sur devis
	19 page 8	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	21 page 8	Garniture carton 1	Extraflame Réf fabricant: 002003300	avec délai sur devis
	23 page 8	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	26 page 8	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	27 page 1	Fermeture magnétique	Extraflame Réf fabricant: 002006213	avec délai sur devis
	28 page 8	Bulbe porte-sonde 1/2	Extraflame Réf fabricant: 002207522	avec délai sur devis
	29 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	30 page 12	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	31 page 12	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	32 page 12	Câble électrique	Extraflame Réf fabricant: 002270783	avec délai sur devis
	33 page 8	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	34 page 8	Motoréducteur brushless 4 rpm	Extraflame Réf fabricant: 002271106	avec délai sur devis
	35 page 8	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	35 page 8	Joint gnz-02 86	Extraflame Réf fabricant: 002273388	avec délai sur devis
	35 page 8	Moteur des fumees trial caf15y-140psh + joint	Extraflame Réf fabricant: 002271118	avec délai sur devis
	36 page 8	Motoréducteur brushless 3,6 rpm	Extraflame Réf fabricant: 002271126	avec délai sur devis
	37 page 8	Bougie céramique hf1311b01-b 300 w	Extraflame Réf fabricant: 002271153	avec délai sur devis
	38 page 12	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	39 page 8	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	40 page 12	Télécommande	Extraflame Réf fabricant: 002272752	avec délai sur devis
	41 page 8	Gasket papier rond verre sonde de fumée	Extraflame Réf fabricant: 002272766	avec délai sur devis
	42 page 8	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	43 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	44 page 8	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	45 page 1	Poignée levier	Extraflame Réf fabricant: 002273108	avec délai sur devis
	46 page 8	Détecteur de pression	Extraflame Réf fabricant: 002273109	avec délai sur devis
	48 page 1	Tampon en caoutchouc	Extraflame Réf fabricant: 002273338	avec délai sur devis
	49 page 5	Garniture	Extraflame Réf fabricant: 002273371	avec délai sur devis
	50 page 8	Garniture	Extraflame Réf fabricant: 002273372	avec délai sur devis
	51 page 5	Garniture	Extraflame Réf fabricant: 002273384	avec délai sur devis
	52 page 5	Garniture	Extraflame Réf fabricant: 002273390	avec délai sur devis
	53 page 1	Capuchon	Extraflame Réf fabricant: 002273402	avec délai sur devis
	54 page 5	Garniture	Extraflame Réf fabricant: 002273432	avec délai sur devis
	55 page 1	Caoutchouc anti-vibratoire	Extraflame Réf fabricant: 002273436	avec délai sur devis
	56 page 8	Isidora 5.0 ensemble de câblage basse tension	Extraflame Réf fabricant: 002273'6'	avec délai sur devis
	57 page 8	Crochet zn peinture	Extraflame Réf fabricant: 002273'65	avec délai sur devis
	58 page 12	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	60 page 8	Vase d expansion 8 l	Extraflame Réf fabricant: 002276159	avec délai sur devis
	61 page 1	Vitrocéramique	Extraflame Réf fabricant: 002276516	avec délai sur devis
	62 page 8	Douilles bridées	Extraflame Réf fabricant: 002277'05	avec délai sur devis
	63 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	64 page 8	Tuyau vanne	Extraflame Réf fabricant: 002278'66	avec délai sur devis
	65 page 8	Tuyau flexible 3/8	Extraflame Réf fabricant: 002278'79	avec délai sur devis
	66 page 12	Câble d alimentation du circulateur	Extraflame Réf fabricant: 002280178	avec délai sur devis
	67 page 12	Câble signal pwm circulateur	Extraflame Réf fabricant: 002280179	avec délai sur devis
	68 page 12	Cabine haute tension isidora	Extraflame Réf fabricant: 002280218	avec délai sur devis
	69 page 12	Câblage éncouder	Extraflame Réf fabricant: 002280215	avec délai sur devis
	69 page 12	Câblage basse tension	Extraflame Réf fabricant: 002280241	avec délai sur devis
	69 page 12	Cablag.sens.depres.huba + contacts ct84	Extraflame Réf fabricant: 002280177	avec délai sur devis
	69 page 12	Sonde fumées avec gaine	Extraflame Réf fabricant: 002000564	avec délai sur devis
	69 page 12	Sonde k en chambre l = 2000mm + contacts ct84	Extraflame Réf fabricant: 002270934	avec délai sur devis
	69 page 12	Sonde ntc eau 2000mm + contacts ct84	Extraflame Réf fabricant: 002272708	avec délai sur devis
	70 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	71 page 8	Support zingué	Extraflame Réf fabricant: 002289281	avec délai sur devis
	72 page 8	Rallonge	Extraflame Réf fabricant: 002289717	avec délai sur devis
	73 page 1	Tige à ressort	Extraflame Réf fabricant: 002290030	avec délai sur devis
	74 page 5	Guide chariot	Extraflame Réf fabricant: 002290099	avec délai sur devis
	75 page 5	Guide chariot	Extraflame Réf fabricant: 002290101	avec délai sur devis
	76 page 5	Guide chariot	Extraflame Réf fabricant: 002290107	avec délai sur devis
	77 page 5	Couvercle inspection zingué	Extraflame Réf fabricant: 002290956	avec délai sur devis
	78 page 5	Inspection latérale	Extraflame Réf fabricant: 002291198	avec délai sur devis
	79 page 8	Ressort	Extraflame Réf fabricant: 002291369	avec délai sur devis
	80 page 5	étrier zingué	Extraflame Réf fabricant: 002291453	avec délai sur devis
	81 page 12	étrier zingué	Extraflame Réf fabricant: 002291597	avec délai sur devis
	82 page 5	Bride micro de sécurité	Extraflame Réf fabricant: 002291987	avec délai sur devis
	83 page 5	Support zingué	Extraflame Réf fabricant: 002292339	avec délai sur devis
	85 page 8	Tuyau vanne	Extraflame Réf fabricant: 0022923'2	avec délai sur devis
	86 page 8	Tuyau retour	Extraflame Réf fabricant: 0022923'3	avec délai sur devis
	87 page 5	Guide chariot	Extraflame Réf fabricant: 002292345	avec délai sur devis
	88 page 5	Entretoise	Extraflame Réf fabricant: 002292346	avec délai sur devis
	89 page 8	étrier zingué	Extraflame Réf fabricant: 0022923'8	avec délai sur devis
	90 page 5	Roue dentée	Extraflame Réf fabricant: 002292349	avec délai sur devis
	91 page 8	étrier microrupteur	Extraflame Réf fabricant: 002292350	avec délai sur devis
	92 page 8	Arbre de transmission	Extraflame Réf fabricant: 002292351	avec délai sur devis
	93 page 8	Tuyau retour	Extraflame Réf fabricant: 002292352	avec délai sur devis
	94 page 5	Inspection latérale	Extraflame Réf fabricant: 002292353	avec délai sur devis
	95 page 5	Goulotte câblage zinguée	Extraflame Réf fabricant: 002292354	avec délai sur devis
	96 page 5	Support zingué	Extraflame Réf fabricant: 002292367	avec délai sur devis
	97 page 5	Tige	Extraflame Réf fabricant: 002292368	avec délai sur devis
	98 page 8	Pivot	Extraflame Réf fabricant: 002292369	avec délai sur devis
	99 page 5	Plaque zinguée	Extraflame Réf fabricant: 002292373	avec délai sur devis
	100 page 8	Support carte électronique zingué	Extraflame Réf fabricant: 002292376	avec délai sur devis
	101 page 5	étrier zingué	Extraflame Réf fabricant: 002292381	avec délai sur devis
	102 page 1	Plaque zinguée	Extraflame Réf fabricant: 002292385	avec délai sur devis
	103 page 5	Support vase d expansion zingué	Extraflame Réf fabricant: 002292402	avec délai sur devis
	104 page 5	Cornière droite zinguée	Extraflame Réf fabricant: 002292404	avec délai sur devis
	105 page 1	Protection zinguée	Extraflame Réf fabricant: 002292405	avec délai sur devis
	106 page 5	Cornière gauche zinguée	Extraflame Réf fabricant: 002292414	avec délai sur devis
	107 page 1	Poignée à déclic	Extraflame Réf fabricant: 002292425	avec délai sur devis
	108 page 1	étrier zingué	Extraflame Réf fabricant: 002292427	avec délai sur devis
	109 page 5	Diviseur brasier acier	Extraflame Réf fabricant: 002292429	avec délai sur devis
	110 page 5	Dos zingué	Extraflame Réf fabricant: 002292434	avec délai sur devis
	111 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002292439	avec délai sur devis
	112 page 5	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002292441	avec délai sur devis
	113 page 5	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002292442	avec délai sur devis
	114 page 5	Paroi postérieure	Extraflame Réf fabricant: 002292443	avec délai sur devis
	115 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002292444	avec délai sur devis
	116 page 8	Tuyau évacuation noir	Extraflame Réf fabricant: 002292'65	avec délai sur devis
	117 page 1	étrier flanc zingué	Extraflame Réf fabricant: 002292469	avec délai sur devis
	118 page 8	Plaque de fixation	Extraflame Réf fabricant: 002292'70	avec délai sur devis
	119 page 1	étrier zingué	Extraflame Réf fabricant: 002292502	avec délai sur devis
	120 page 8	Upper zn cover isidora 5.0	Extraflame Réf fabricant: 002293503	avec délai sur devis
	121 page 12	Couvercle arrière zn isidora	Extraflame Réf fabricant: 002293504	avec délai sur devis
	122 page 1	Upper zn tank plate isidora 5.0	Extraflame Réf fabricant: 002293505	avec délai sur devis
	123 page 1	Zn cap mov. pul.isidora 5.0	Extraflame Réf fabricant: 002293506	avec délai sur devis
	124 page 5	Support ceram.zn arriere gauche isidora h16 5.0	Extraflame Réf fabricant: 002293507	avec délai sur devis
	125 page 1	Bride de régulation d air isidora 5.0	Extraflame Réf fabricant: 002293508	avec délai sur devis
	126 page 5	Support mural du foyer zn ketty	Extraflame Réf fabricant: 002293509	avec délai sur devis
	127 page 8	Rondelle fezn 28x5 sp2	Extraflame Réf fabricant: 002293510	avec délai sur devis
	128 page 8	Noir raffaella hydro silicon paint pipe assy	Extraflame Réf fabricant: 002293515	avec délai sur devis
	130 page 1	Ancrage poignée	Extraflame Réf fabricant: 003278738	avec délai sur devis
	131 page 1	étrier gauche noir	Extraflame Réf fabricant: 003278891	avec délai sur devis
	132 page 1	étrier fermeture tiroir cendres	Extraflame Réf fabricant: 003278892	avec délai sur devis
	135 page 1	Déflecteur noir	Extraflame Réf fabricant: 003280055	avec délai sur devis
	136 page 1	Ensemble tiroir à cendres	Extraflame Réf fabricant: 003280057	avec délai sur devis
	137 page 1	Ensemble porte inférieure noir	Extraflame Réf fabricant: 003280059	avec délai sur devis
	138 page 1	Plaque support poêle noir	Extraflame Réf fabricant: 003280064	avec délai sur devis
	139 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003280065	avec délai sur devis
	140 page 1	Ensemble charnière supérieure noir	Extraflame Réf fabricant: 003280066	avec délai sur devis
	141 page 1	Ensemble charnière inférieure noir	Extraflame Réf fabricant: 003280067	avec délai sur devis
	142 page 1	Boîte noire	Extraflame Réf fabricant: 003280068	avec délai sur devis
	143 page 1	étrier poignée noir	Extraflame Réf fabricant: 003280069	avec délai sur devis
	144 page 1	Charnière supérieure noire	Extraflame Réf fabricant: 003280070	avec délai sur devis
	145 page 1	Charnière inférieure noir	Extraflame Réf fabricant: 003280071	avec délai sur devis
	146 page 1	Support céramique	Extraflame Réf fabricant: 003280084	avec délai sur devis
	147 page 1	Support céramique	Extraflame Réf fabricant: 003280085	avec délai sur devis
	148 page 1	Flanc noir	Extraflame Réf fabricant: 003280086	avec délai sur devis
	149 page 1	Flanc noir	Extraflame Réf fabricant: 003280087	avec délai sur devis
	150 page 1	Support carreaux	Extraflame Réf fabricant: 003280112	avec délai sur devis
	151 page 1	Support noir	Extraflame Réf fabricant: 003280113	avec délai sur devis
	152 page 1	Carter noir	Extraflame Réf fabricant: 003280115	avec délai sur devis
	153 page 1	Ensemble goulotte fonte	Extraflame Réf fabricant: 003280137	avec délai sur devis
	154 page 1	Protection zinguée	Extraflame Réf fabricant: 003280140	avec délai sur devis
	155 page 5	Brasier fonte	Extraflame Réf fabricant: 003280162	avec délai sur devis
	156 page 5	Ass.cart.ven.v.n.gnht550 isidora h20 5.0	Extraflame Réf fabricant: 003281237	avec délai sur devis
	157 page 5	Comb.cam.v.sil.black isidora h 20 5.0	Extraflame Réf fabricant: 003281238	avec délai sur devis
	158 page 5	Cochlea shell vern.sil.black isidora	Extraflame Réf fabricant: 003281239	avec délai sur devis
	159 page 5	Couvercle inférieur noir 4120192200 sabry	Extraflame Réf fabricant: 003281241	avec délai sur devis
	161 page 8	Coque fonte noire	Extraflame Réf fabricant: 0032812'7	avec délai sur devis
	162 page 8	Tuyau d entrée d air ve.si.n.isidora h20	Extraflame Réf fabricant: 003281253	avec délai sur devis
	186 page 8	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	196 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	199 page 5	Ressort	Extraflame Réf fabricant: 006003000	avec délai sur devis
	210 page 8	Vanne de sécurité 3 bars	Extraflame Réf fabricant: 006008528	avec délai sur devis
	211 page 5	Pommeau noir	Extraflame Réf fabricant: 006277097	avec délai sur devis
	212 page 5	Douille	Extraflame Réf fabricant: 006277158	avec délai sur devis
	213 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	214 page 1	Pivot	Extraflame Réf fabricant: 006277457	avec délai sur devis
	215 page 5	Fond noir	Extraflame Réf fabricant: 007270378	avec délai sur devis
	216 page 1	Ceram.lat.inf.ivoire isid.h20	Extraflame Réf fabricant: 007273782	avec délai sur devis
	217 page 1	Façade ceramique ivoire isid.h20	Extraflame Réf fabricant: 007273783	avec délai sur devis
	218 page 1	Prof ceram.sup.ivoire isidora h20	Extraflame Réf fabricant: 007273784	avec délai sur devis
	219 page 1	Ceram.lat.sx top ivoire isid.h20	Extraflame Réf fabricant: 007273785	avec délai sur devis
	220 page 1	Ceram.lat.dx sup.ivoire isid.h20	Extraflame Réf fabricant: 007273786	avec délai sur devis
	245 page 12	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	246 page 5	Profil en caoutchouc	Extraflame Réf fabricant: 000006703	avec délai sur devis
	247 page 1	Garniture/tresse 15 mm	Extraflame Réf fabricant: 000006784	avec délai sur devis
	249 page 1	Profil en caoutchouc	Extraflame Réf fabricant: 000006703	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Isidora Idro H20 5.0 (2023) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
