Poêle Extraflame Divina (2011)

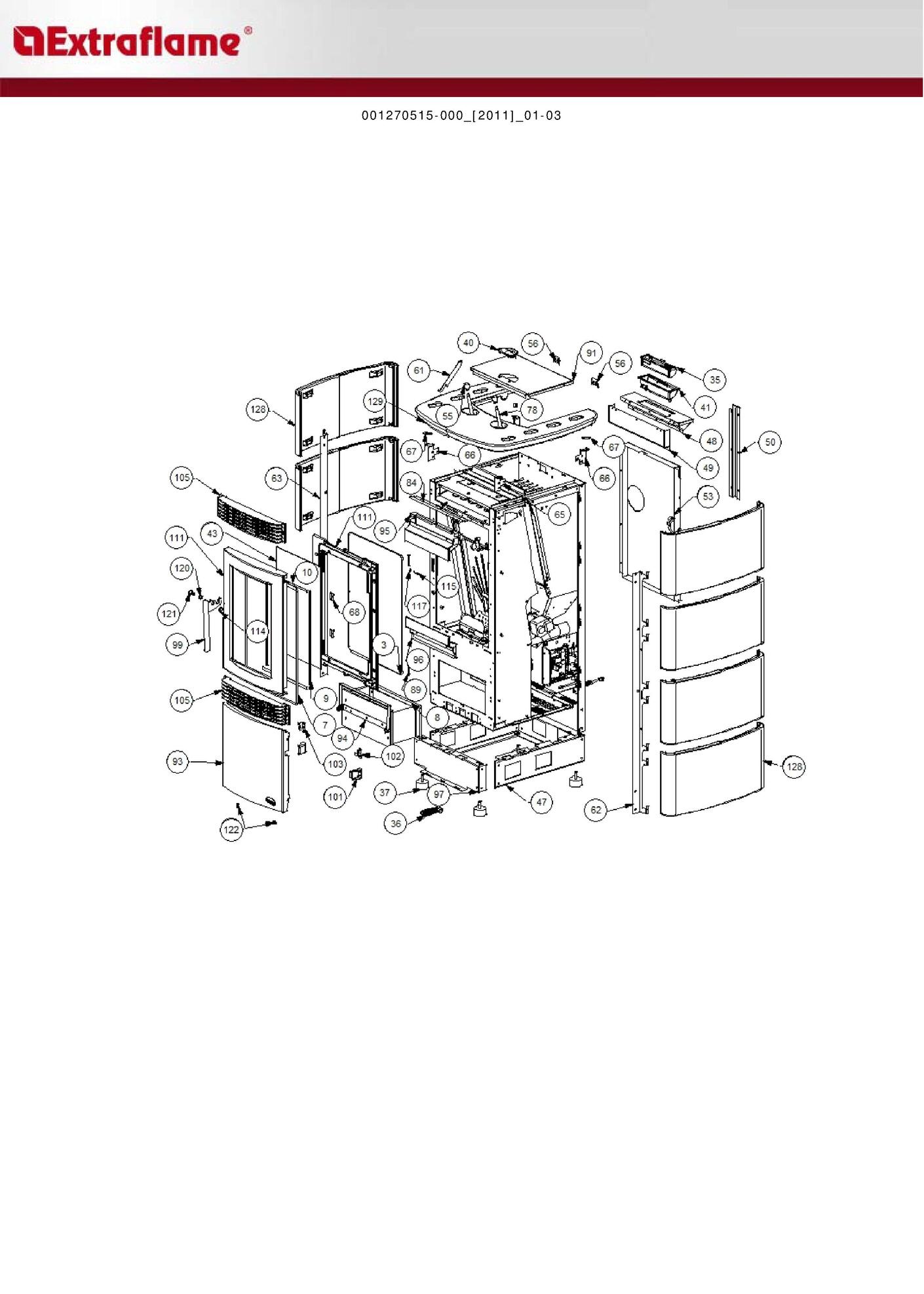

page 1

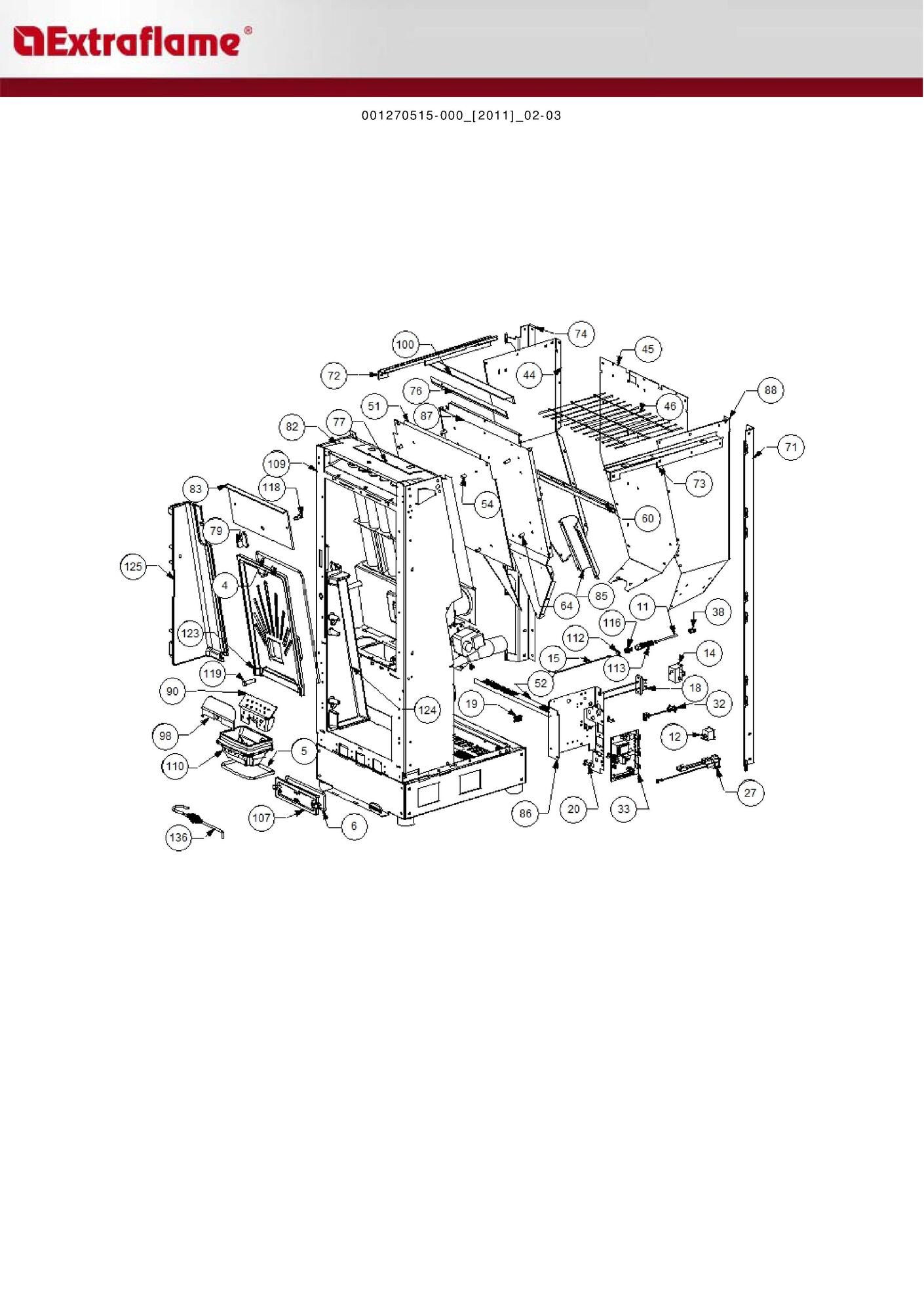

page 3

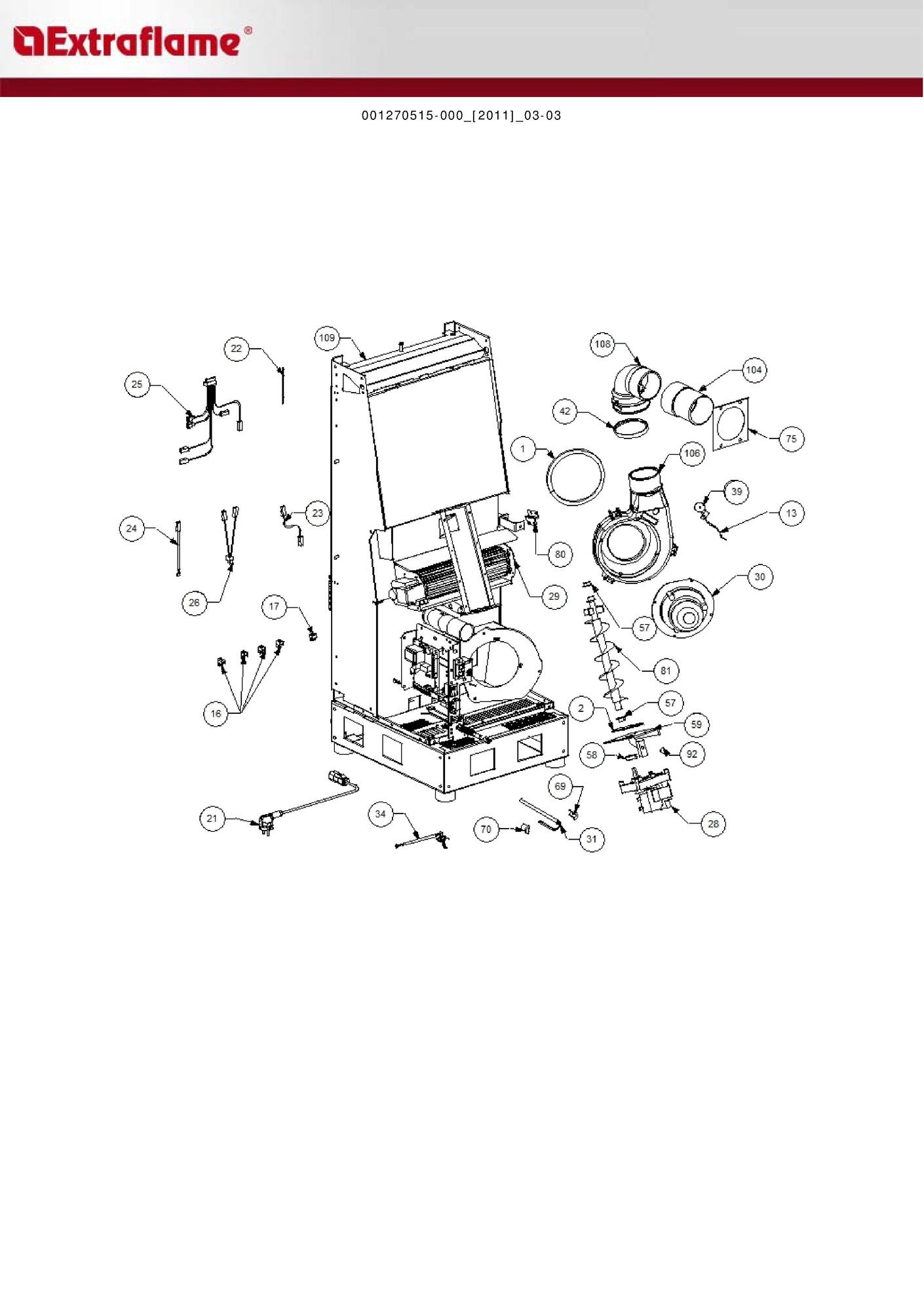

page 5

Position

Schéma

000006761	Garniture/tresse 4 mm	3
000006766	Garniture/tresse 8 mm	7
000006766	Garniture/tresse 8 mm	8
000006767	Garniture/tresse 8x2 mm	9
000006774	Garniture/tresse 10x2 mm	10
002272587	Afficheur lcd	35
002272591	Télécommande	36
002273003	Pied caoutchouc m10 50x25 mm	37
002273024	Poignée	40
002273025	Boîtier plastique	41
002276404	Vitrocéramique 443x281x4 mm	43
002277134	Plinthe postérieure zinguée	47
002277143	Corps crochet synoptique noir	48
002277145	Carter interne noir	49
002277146	Boîtier protection synoptique	50
002277389	Dos perforé zingué	53
002277401	Pommeau laiton doré	55
002277403	Charnière couvercle réservoir noif	56
002277472	Tige guide couvercle	61
002277516	équerre carreau zinguée	62
002277521	équerre carreau zinguée	63
002277544	équerre couvercle zinguée	65
002277545	équerre couvercle zinguée	66
002277546	Plaquette couvercle zinguée	67
002277549	Cadre bloque-vitre	68
002278117	Tige guide racleurs	78
002279081	équerre nettoyage air vitre zinguée	84
002279585	Rivet 5x46 bruni	89
002279994	Couvercle réservoir noir	91
003277062	Porte noire	93
003277066	Tiroir cendres noir	94
003277281	Déflecteur supérieur noir	95
003277282	Déflecteur inférieur noir	96
003277296	Plinthe antérieure noire	97
003277418	Poignée noir	99
003277471	étrier tiroir cendres noir	101
003277481	équerre bloque-porte noire	102
003277482	équerre bloque-porte noire	103
003278048	Grille fonte noire	105
004278119	Ensemble porte et façade noire	111
006000827	Rondelle élastique 10 mm	114
006003200	Fiche 24x4 mm	115
006008600	Douille	117
006277400	Hexagone pour réglage	120
006277401	Pivot laiton	121
006503001	Ressort	122
007273022	Carreau céramique parchemin	128
007273024	Couverture céramique parchemin	129

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Divina (2011)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	4 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	6 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	7 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	9 page 1	Garniture/tresse 8x2 mm	Extraflame Réf fabricant: 000006767	avec délai sur devis
	10 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	11 page 3	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	12 page 3	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	13 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	14 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	15 page 3	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	16 page 5	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	17 page 5	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	18 page 3	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	19 page 3	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	20 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	21 page 5	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	22 page 5	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	23 page 5	Câble électrique	Extraflame Réf fabricant: 002270074	avec délai sur devis
	24 page 5	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	25 page 5	Câblage électrique	Extraflame Réf fabricant: 002270287	avec délai sur devis
	26 page 5	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	27 page 3	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	28 page 5	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	29 page 5	Ventilateur tangentiel	Extraflame Réf fabricant: 002271015	avec délai sur devis
	30 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271023	avec délai sur devis
	31 page 5	Bougie allumage 280 w câble 500 mm	Extraflame Réf fabricant: 002271028	avec délai sur devis
	32 page 3	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	33 page 3	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	34 page 5	Capteur débitmètre	Extraflame Réf fabricant: 002272582	avec délai sur devis
	35 page 1	Afficheur lcd	Extraflame Réf fabricant: 002272587	avec délai sur devis
	36 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	37 page 1	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	38 page 3	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	39 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	40 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	41 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	42 page 5	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	43 page 1	Vitrocéramique 443x281x4 mm	Extraflame Réf fabricant: 002276404	avec délai sur devis
	44 page 3	Flanc gauche réservoir	Extraflame Réf fabricant: 002277126	avec délai sur devis
	45 page 3	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002277127	avec délai sur devis
	46 page 3	Grille réservoir	Extraflame Réf fabricant: 002277129	avec délai sur devis
	47 page 1	Plinthe postérieure zinguée	Extraflame Réf fabricant: 002277134	avec délai sur devis
	48 page 1	Corps crochet synoptique noir	Extraflame Réf fabricant: 002277143	avec délai sur devis
	49 page 1	Carter interne noir	Extraflame Réf fabricant: 002277145	avec délai sur devis
	50 page 1	Boîtier protection synoptique	Extraflame Réf fabricant: 002277146	avec délai sur devis
	51 page 3	Séparateur de chaleur réservoir	Extraflame Réf fabricant: 002277158	avec délai sur devis
	52 page 3	Grille perforée	Extraflame Réf fabricant: 002277159	avec délai sur devis
	53 page 1	Dos perforé zingué	Extraflame Réf fabricant: 002277389	avec délai sur devis
	54 page 3	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	55 page 1	Pommeau laiton doré	Extraflame Réf fabricant: 002277401	avec délai sur devis
	56 page 1	Charnière couvercle réservoir noif	Extraflame Réf fabricant: 002277403	avec délai sur devis
	57 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	58 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	59 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	60 page 3	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	61 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002277472	avec délai sur devis
	62 page 1	équerre carreau zinguée	Extraflame Réf fabricant: 002277516	avec délai sur devis
	63 page 1	équerre carreau zinguée	Extraflame Réf fabricant: 002277521	avec délai sur devis
	64 page 3	Entretoise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	65 page 1	équerre couvercle zinguée	Extraflame Réf fabricant: 002277544	avec délai sur devis
	66 page 1	équerre couvercle zinguée	Extraflame Réf fabricant: 002277545	avec délai sur devis
	67 page 1	Plaquette couvercle zinguée	Extraflame Réf fabricant: 002277546	avec délai sur devis
	68 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	69 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	70 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	71 page 3	Cornière droite zinguée	Extraflame Réf fabricant: 002277717	avec délai sur devis
	72 page 3	Partie latérale réservoir zingué	Extraflame Réf fabricant: 002277718	avec délai sur devis
	73 page 3	Partie latérale réservoir zingué	Extraflame Réf fabricant: 002277722	avec délai sur devis
	74 page 3	Cornière gauche zinguée	Extraflame Réf fabricant: 002277723	avec délai sur devis
	75 page 5	Bride centrage tuyau	Extraflame Réf fabricant: 002278004	avec délai sur devis
	76 page 3	équerre grille étirée zinguée	Extraflame Réf fabricant: 002278056	avec délai sur devis
	77 page 3	Couvercle inspection zingué	Extraflame Réf fabricant: 002278113	avec délai sur devis
	78 page 1	Tige guide racleurs	Extraflame Réf fabricant: 002278117	avec délai sur devis
	79 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	80 page 5	équerre tangentielle zinguée	Extraflame Réf fabricant: 002278172	avec délai sur devis
	81 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	82 page 3	Séparateur de chaleur zingué	Extraflame Réf fabricant: 002278503	avec délai sur devis
	83 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002279080	avec délai sur devis
	84 page 1	équerre nettoyage air vitre zinguée	Extraflame Réf fabricant: 002279081	avec délai sur devis
	85 page 3	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	86 page 3	Support carte électronique zingué	Extraflame Réf fabricant: 002279324	avec délai sur devis
	87 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279335	avec délai sur devis
	88 page 3	Flanc réservoir	Extraflame Réf fabricant: 002279336	avec délai sur devis
	89 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	90 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002279715	avec délai sur devis
	91 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 002279994	avec délai sur devis
	92 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	93 page 1	Porte noire	Extraflame Réf fabricant: 003277062	avec délai sur devis
	94 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277066	avec délai sur devis
	95 page 1	Déflecteur supérieur noir	Extraflame Réf fabricant: 003277281	avec délai sur devis
	96 page 1	Déflecteur inférieur noir	Extraflame Réf fabricant: 003277282	avec délai sur devis
	97 page 1	Plinthe antérieure noire	Extraflame Réf fabricant: 003277296	avec délai sur devis
	98 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277411	avec délai sur devis
	99 page 1	Poignée noir	Extraflame Réf fabricant: 003277418	avec délai sur devis
	100 page 3	Grille protection noir	Extraflame Réf fabricant: 003277424	avec délai sur devis
	101 page 1	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	102 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277481	avec délai sur devis
	103 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277482	avec délai sur devis
	104 page 5	Rallonge courbe 90° noire	Extraflame Réf fabricant: 003277523	avec délai sur devis
	105 page 1	Grille fonte noire	Extraflame Réf fabricant: 003278048	avec délai sur devis
	106 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278070	avec délai sur devis
	107 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	108 page 5	Courbe fonte noire	Extraflame Réf fabricant: 003278142	avec délai sur devis
	109 page 3	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278170	avec délai sur devis
	110 page 3	Brasier fonte	Extraflame Réf fabricant: 003278198	avec délai sur devis
	111 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278119	avec délai sur devis
	112 page 3	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	113 page 3	écrou avec ressort	Extraflame Réf fabricant: 006000711	avec délai sur devis
	114 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	115 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	116 page 3	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	117 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	118 page 3	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	119 page 3	Pivot acier	Extraflame Réf fabricant: 006277075	avec délai sur devis
	120 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	121 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	122 page 1	Ressort	Extraflame Réf fabricant: 006503001	avec délai sur devis
	123 page 3	Paroi fonte	Extraflame Réf fabricant: 007270075	avec délai sur devis
	124 page 3	Paroi fonte	Extraflame Réf fabricant: 007270122	avec délai sur devis
	125 page 3	Paroi fonte	Extraflame Réf fabricant: 007270123	avec délai sur devis
	128 page 1	Carreau céramique parchemin	Extraflame Réf fabricant: 007273022	avec délai sur devis
	129 page 1	Couverture céramique parchemin	Extraflame Réf fabricant: 007273024	avec délai sur devis
	136 page 3	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Divina (2011) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
