Poêle Extraflame Marilena Plus AD (2020)

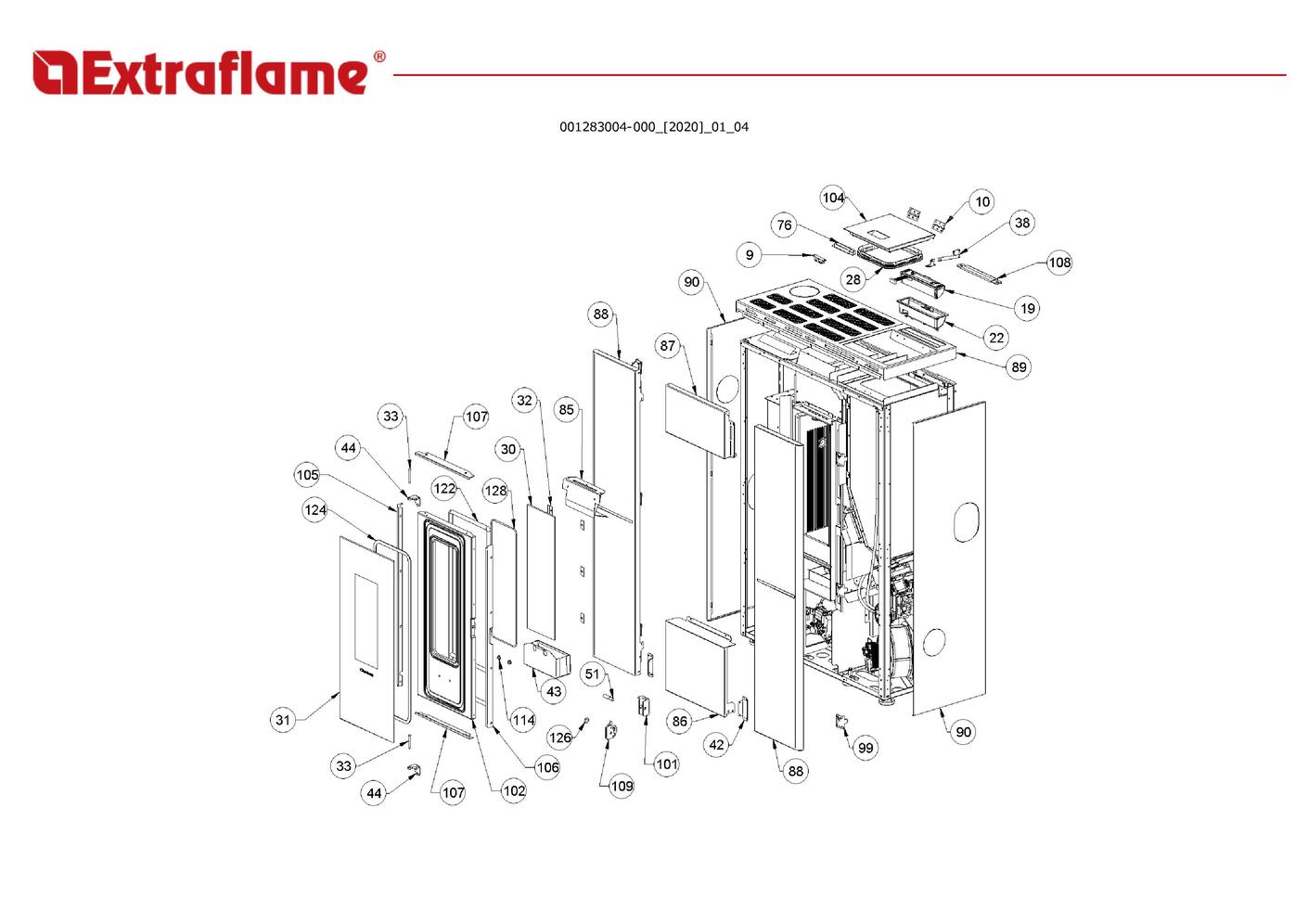

page 1

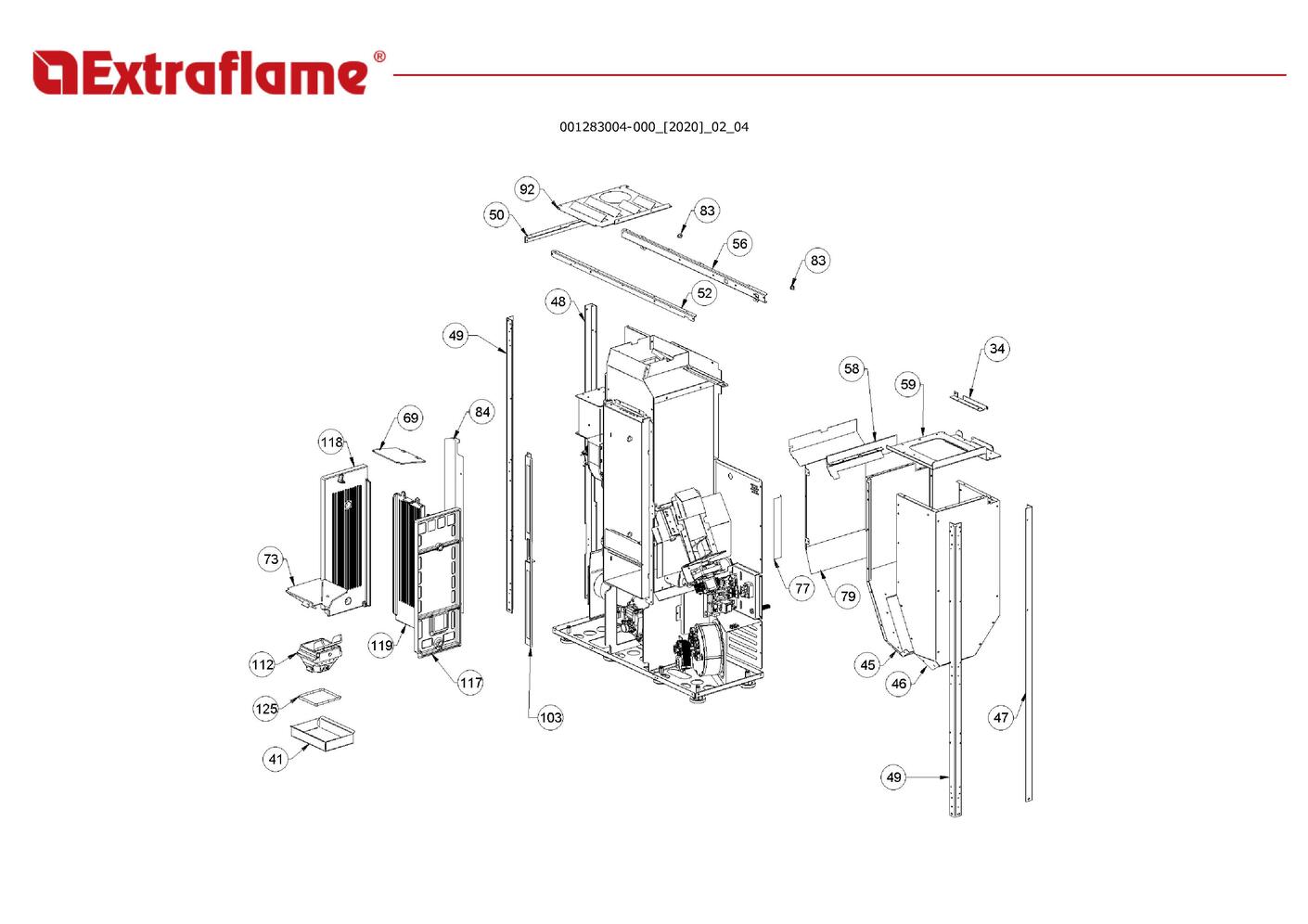

page 4

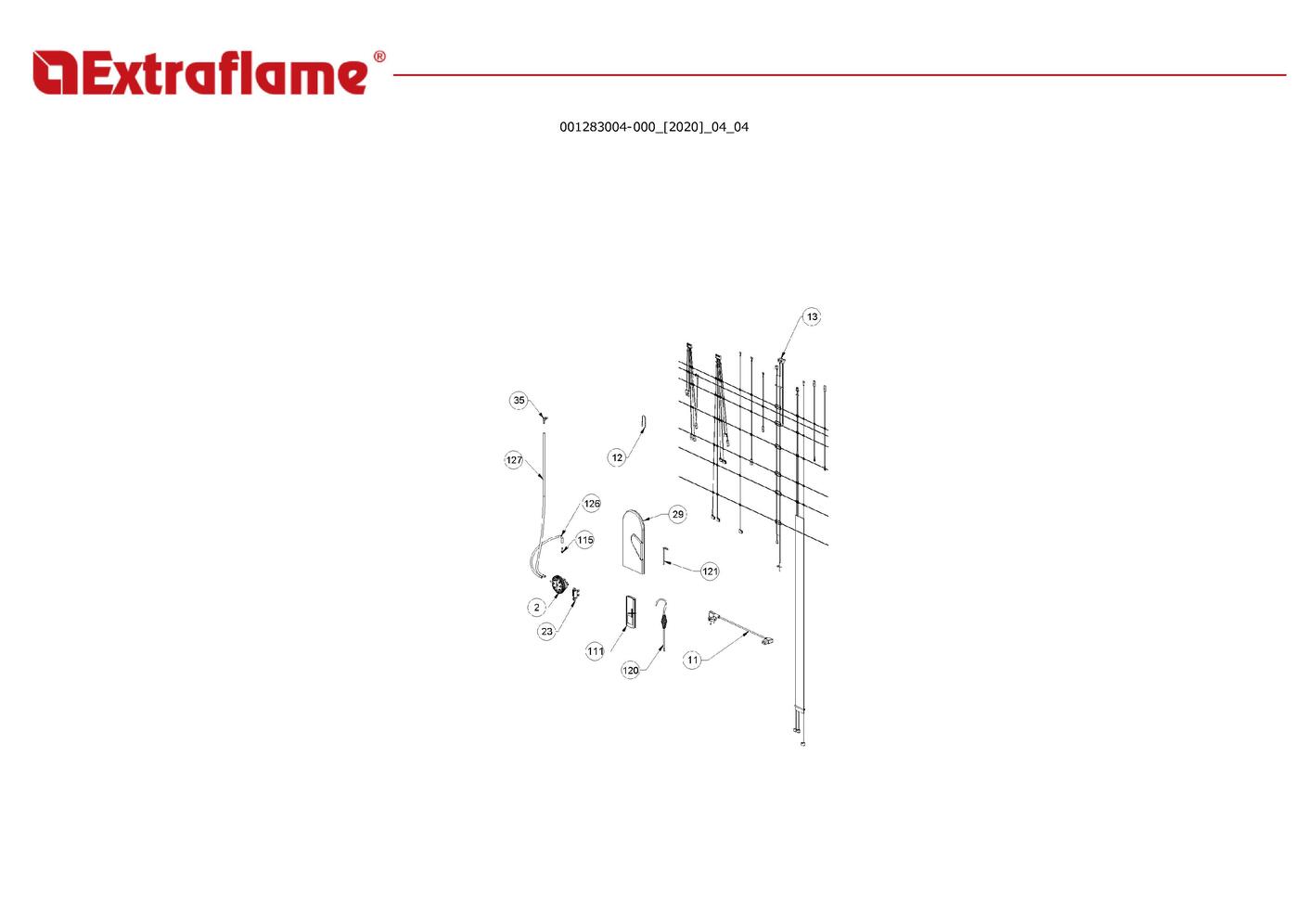

page 7

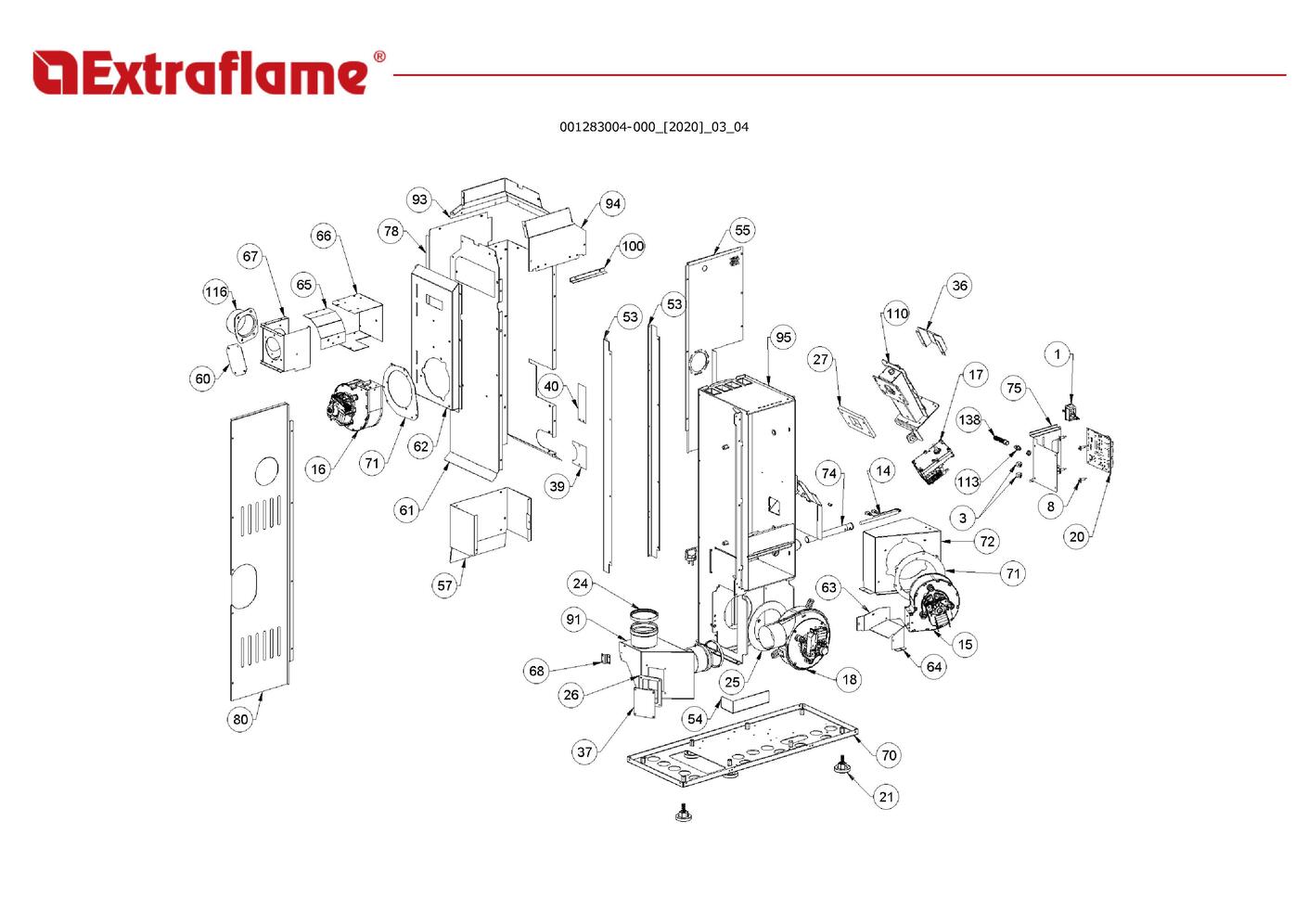

page 9

Position

Schéma

002006216	Fermeture magnétique à déclic	9
002208066	Charnière couvercle réservoir noir	10
002272587	Display lcd ventilés	19
002273025	Boîtier plastique	22
002273385	Garniture silicone	28
002276468	Vitrocéramique	30
002276510	Verre	31
002277549	Cadre bloque-vitre	32
002279585	Rivet 5x46 bruni	33
002290980	Tige à ressort	38
002291176	étrier zingué	42
002291183	Tiroir cendres	43
002291190	Charnière noir	44
002291384	Douille pour poignée	51
002291475	Support angulaire zingué	76
003279503	Déflecteur noir	85
003279608	Panneau noir	86
003279609	Panneau noir	87
003279610	Panneau revêtement blanc	88
003279611	Couverture noir	89
003279613	Flanc noir	90
003279698	étrier support	99
003279836	Bride pivot poignée	101
003280100	Porte fonte noir	102
003280135	Ensemble couvercle noir	104
003280236	Cadre	105
003280237	Cadre bloque-vitre noir	106
003280238	Cadre bloque-vitre noir	107
003280261	Manette	108
003280262	Verrou de verrouillage	109
006277026	Douille	114
000006789	Joint 12 mm	122
000006774	Garniture/tresse 10x2 mm	124
000006913	Tuyau sil.tras.d.int = 4 d.est = 8	126
000006792	Garniture/tresse 4 mm	128

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Marilena Plus AD (2020)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 9	Fusible 2,5 a	Extraflame Réf fabricant: 002270838	avec délai sur devis
	1 page 9	Fusible f2.5a 250v 5x20	Extraflame Réf fabricant: 002000681	avec délai sur devis
	1 page 9	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000543	avec délai sur devis
	2 page 7	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	3 page 9	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	8 page 9	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	9 page 1	Fermeture magnétique à déclic	Extraflame Réf fabricant: 002006216	avec délai sur devis
	10 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	11 page 7	Câble d alimentation	Extraflame Réf fabricant: 002270012	avec délai sur devis
	12 page 7	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	13 page 7	Câblage électrique	Extraflame Réf fabricant: 002270758	avec délai sur devis
	13 page 7	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	13 page 7	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	13 page 7	Sonde ntc ambiance / réservoir 550mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	14 page 9	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	15 page 9	Moteur centrifuge cah12y4-003 essai	Extraflame Réf fabricant: 002271062	avec délai sur devis
	16 page 9	Moteur centrifuge cah12y4-004 essai	Extraflame Réf fabricant: 002271063	avec délai sur devis
	17 page 9	Motoréducteur 1.5 rpm mk	Extraflame Réf fabricant: 002271108	avec délai sur devis
	18 page 9	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	18 page 9	Joint gnz-02467	Extraflame Réf fabricant: 002273396	avec délai sur devis
	18 page 9	Moteur des fumees trial caf15y-138psh	Extraflame Réf fabricant: 002271117	avec délai sur devis
	19 page 1	Display lcd ventilés	Extraflame Réf fabricant: 002272587	avec délai sur devis
	20 page 9	Carte electronique ventilee + canalisation	Extraflame Réf fabricant: 002272675	avec délai sur devis
	21 page 9	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	22 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	23 page 7	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	24 page 9	Garniture	Extraflame Réf fabricant: 002273304	avec délai sur devis
	25 page 9	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	26 page 9	Garniture	Extraflame Réf fabricant: 002273366	avec délai sur devis
	27 page 9	Isolant	Extraflame Réf fabricant: 002273375	avec délai sur devis
	28 page 1	Garniture silicone	Extraflame Réf fabricant: 002273385	avec délai sur devis
	29 page 7	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	30 page 1	Vitrocéramique	Extraflame Réf fabricant: 002276468	avec délai sur devis
	31 page 1	Verre	Extraflame Réf fabricant: 002276510	avec délai sur devis
	32 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	33 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	34 page 4	équerre fixation afficheur	Extraflame Réf fabricant: 002287689	avec délai sur devis
	35 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	36 page 9	Boîtier zingué	Extraflame Réf fabricant: 002290898	avec délai sur devis
	37 page 9	Couvercle inspection zingué	Extraflame Réf fabricant: 002290919	avec délai sur devis
	38 page 1	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	39 page 9	Protection zinguée	Extraflame Réf fabricant: 002291146	avec délai sur devis
	40 page 9	Protection zinguée	Extraflame Réf fabricant: 002291166	avec délai sur devis
	41 page 4	Tiroir cendres	Extraflame Réf fabricant: 002291169	avec délai sur devis
	42 page 1	étrier zingué	Extraflame Réf fabricant: 002291176	avec délai sur devis
	43 page 1	Tiroir cendres	Extraflame Réf fabricant: 002291183	avec délai sur devis
	44 page 1	Charnière noir	Extraflame Réf fabricant: 002291190	avec délai sur devis
	45 page 4	Paroi réservoir zinguée	Extraflame Réf fabricant: 002291370	avec délai sur devis
	46 page 4	Paroi réservoir zinguée	Extraflame Réf fabricant: 002291371	avec délai sur devis
	47 page 4	Cornière zinguée	Extraflame Réf fabricant: 002291380	avec délai sur devis
	48 page 4	Cornière zinguée	Extraflame Réf fabricant: 002291381	avec délai sur devis
	49 page 4	Cornière zinguée	Extraflame Réf fabricant: 002291382	avec délai sur devis
	50 page 4	étrier zingué	Extraflame Réf fabricant: 002291383	avec délai sur devis
	51 page 1	Douille pour poignée	Extraflame Réf fabricant: 002291384	avec délai sur devis
	52 page 4	Cornière zinguée	Extraflame Réf fabricant: 002291385	avec délai sur devis
	53 page 9	Cornière zinguée	Extraflame Réf fabricant: 002291386	avec délai sur devis
	54 page 9	Déflecteur zingué	Extraflame Réf fabricant: 002291387	avec délai sur devis
	55 page 9	Grille perforée	Extraflame Réf fabricant: 00229.388	avec délai sur devis
	56 page 4	Cornière zinguée	Extraflame Réf fabricant: 002291390	avec délai sur devis
	57 page 9	Carter zingué	Extraflame Réf fabricant: 002291392	avec délai sur devis
	58 page 4	Déflecteur zingué	Extraflame Réf fabricant: 002291393	avec délai sur devis
	59 page 4	Fermeture zinguée	Extraflame Réf fabricant: 002291394	avec délai sur devis
	60 page 9	Fermeture zinguée	Extraflame Réf fabricant: 002291395	avec délai sur devis
	61 page 9	Carter zingué	Extraflame Réf fabricant: 002291396	avec délai sur devis
	62 page 9	Carter zingué	Extraflame Réf fabricant: 002291397	avec délai sur devis
	63 page 9	Fermeture zinguée	Extraflame Réf fabricant: 002291398	avec délai sur devis
	64 page 9	Fermeture zinguée	Extraflame Réf fabricant: 002291399	avec délai sur devis
	65 page 9	Volute air zinguée	Extraflame Réf fabricant: 002291400	avec délai sur devis
	66 page 9	Fermeture boîtier	Extraflame Réf fabricant: 002291401	avec délai sur devis
	67 page 9	Boîtier canalisation zingué	Extraflame Réf fabricant: 002291402	avec délai sur devis
	68 page 9	Bride zinguée	Extraflame Réf fabricant: 002291403	avec délai sur devis
	69 page 4	Déflecteur fumées	Extraflame Réf fabricant: 002291404	avec délai sur devis
	70 page 9	Fond zingué	Extraflame Réf fabricant: 002291405	avec délai sur devis
	71 page 9	étrier zingué	Extraflame Réf fabricant: 002291408	avec délai sur devis
	72 page 9	étrier zingué	Extraflame Réf fabricant: 002291409	avec délai sur devis
	73 page 4	Cône soudé de brasier	Extraflame Réf fabricant: 002291457	avec délai sur devis
	74 page 9	Tuyau résistance	Extraflame Réf fabricant: 002291458	avec délai sur devis
	75 page 9	étrier zingué	Extraflame Réf fabricant: 002291474	avec délai sur devis
	76 page 1	Support angulaire zingué	Extraflame Réf fabricant: 002291475	avec délai sur devis
	77 page 4	étrier zingué	Extraflame Réf fabricant: 002291573	avec délai sur devis
	78 page 9	Déflecteur zingué	Extraflame Réf fabricant: 002291575	avec délai sur devis
	79 page 4	Déflecteur zingué	Extraflame Réf fabricant: 002291579	avec délai sur devis
	80 page 9	Retro zingué	Extraflame Réf fabricant: 002291582	avec délai sur devis
	83 page 4	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	84 page 4	Profil noir	Extraflame Réf fabricant: 003279496	avec délai sur devis
	85 page 1	Déflecteur noir	Extraflame Réf fabricant: 003279503	avec délai sur devis
	86 page 1	Panneau noir	Extraflame Réf fabricant: 003279608	avec délai sur devis
	87 page 1	Panneau noir	Extraflame Réf fabricant: 003279609	avec délai sur devis
	88 page 1	Panneau revêtement blanc	Extraflame Réf fabricant: 003279610	avec délai sur devis
	89 page 1	Couverture noir	Extraflame Réf fabricant: 003279611	avec délai sur devis
	90 page 1	Flanc noir	Extraflame Réf fabricant: 003279613	avec délai sur devis
	91 page 9	Boîtier fumées noir	Extraflame Réf fabricant: 003279615	avec délai sur devis
	92 page 4	Couverture noir	Extraflame Réf fabricant: 003279616	avec délai sur devis
	93 page 9	Carter noir	Extraflame Réf fabricant: 003279617	avec délai sur devis
	94 page 9	Carter noir	Extraflame Réf fabricant: 003279619	avec délai sur devis
	95 page 9	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003279632	avec délai sur devis
	99 page 1	étrier support	Extraflame Réf fabricant: 003279698	avec délai sur devis
	100 page 9	Déflecteur noir	Extraflame Réf fabricant: 003279699	avec délai sur devis
	101 page 1	Bride pivot poignée	Extraflame Réf fabricant: 003279836	avec délai sur devis
	102 page 1	Porte fonte noir	Extraflame Réf fabricant: 003280100	avec délai sur devis
	103 page 4	Profil noir	Extraflame Réf fabricant: 003280133	avec délai sur devis
	104 page 1	Ensemble couvercle noir	Extraflame Réf fabricant: 003280135	avec délai sur devis
	105 page 1	Cadre	Extraflame Réf fabricant: 003280236	avec délai sur devis
	106 page 1	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003280237	avec délai sur devis
	107 page 1	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003280238	avec délai sur devis
	108 page 1	Manette	Extraflame Réf fabricant: 003280261	avec délai sur devis
	109 page 1	Verrou de verrouillage	Extraflame Réf fabricant: 003280262	avec délai sur devis
	111 page 7	Télécommande	Extraflame Réf fabricant: 004270104	avec délai sur devis
	112 page 4	Ensemble brasier	Extraflame Réf fabricant: 004278241	avec délai sur devis
	113 page 9	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	114 page 1	Douille	Extraflame Réf fabricant: 006277026	avec délai sur devis
	115 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	116 page 9	Bague fumée fonte	Extraflame Réf fabricant: 007270336	avec délai sur devis
	117 page 4	Paroi fonte	Extraflame Réf fabricant: 007270340	avec délai sur devis
	118 page 4	Paroi fonte	Extraflame Réf fabricant: 007270341	avec délai sur devis
	119 page 4	Paroi fonte	Extraflame Réf fabricant: 007270342	avec délai sur devis
	120 page 7	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	121 page 7	Clé hexagonale	Extraflame Réf fabricant: 009278201	avec délai sur devis
	122 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	124 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	125 page 4	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	126 page 1	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	128 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	138 page 9	écrou avec ressort	Extraflame Réf fabricant: 006000711	avec délai sur devis
