Poêle Extraflame Annalisa Plus (2024)

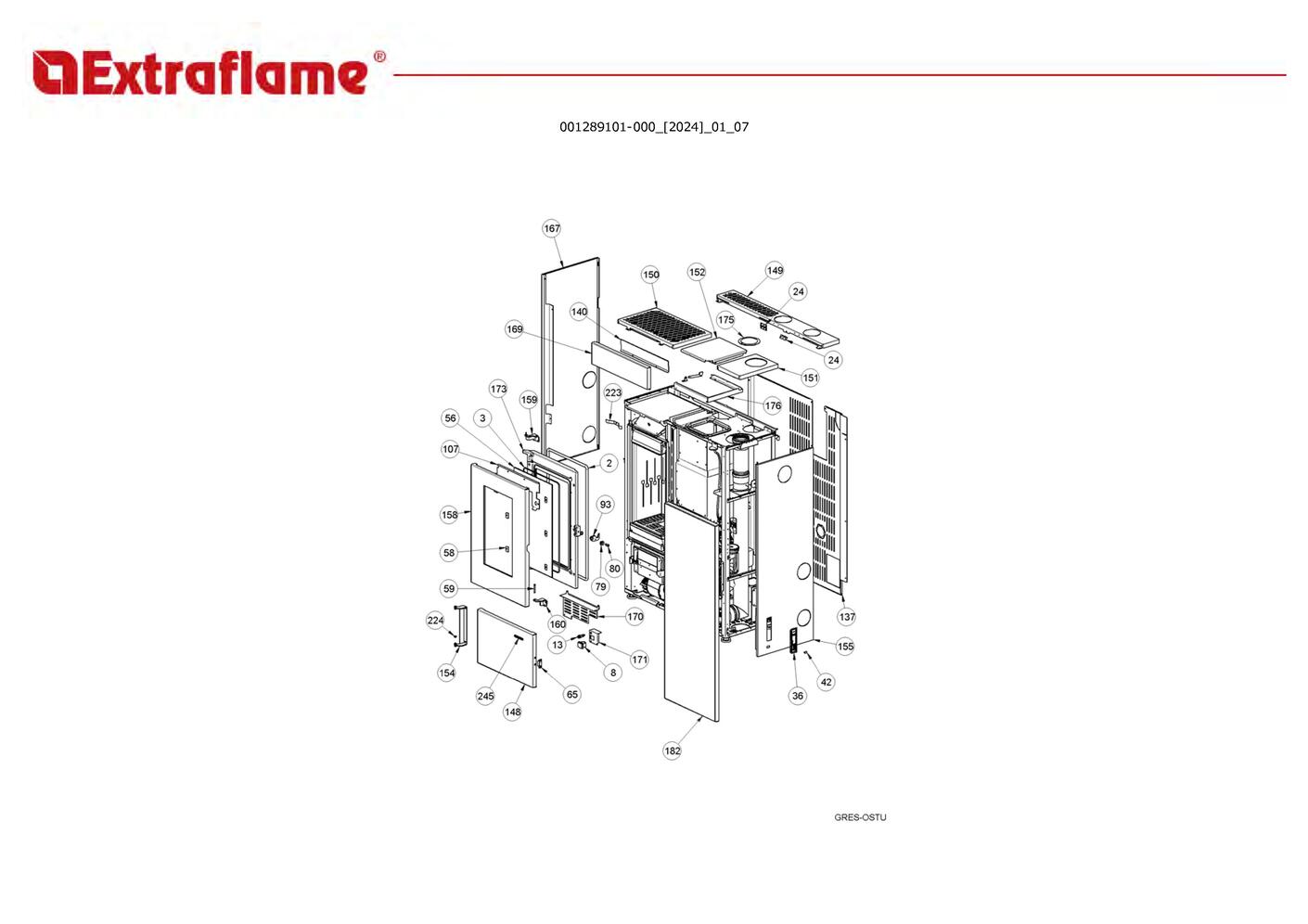

page 1

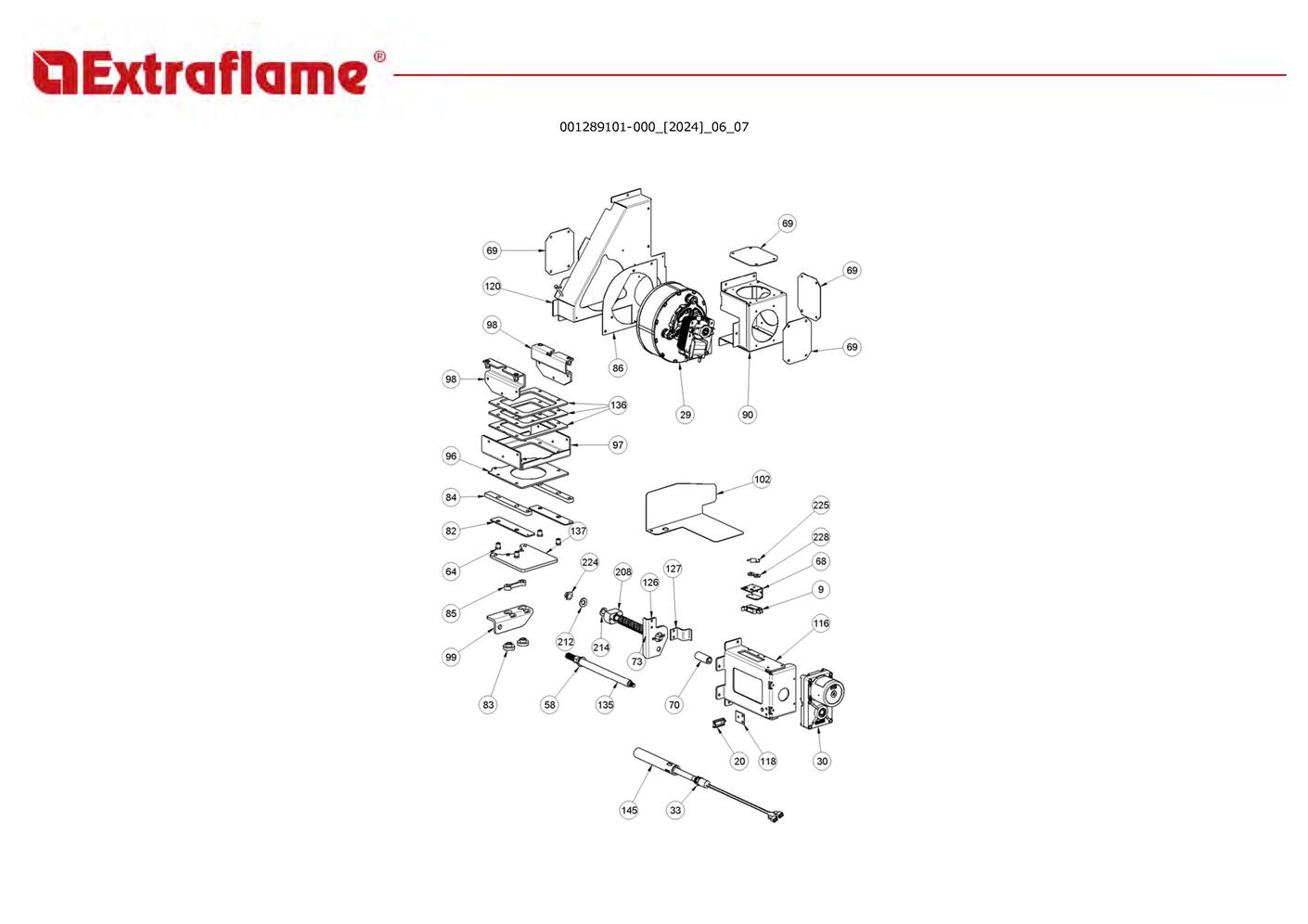

page 4

page 7

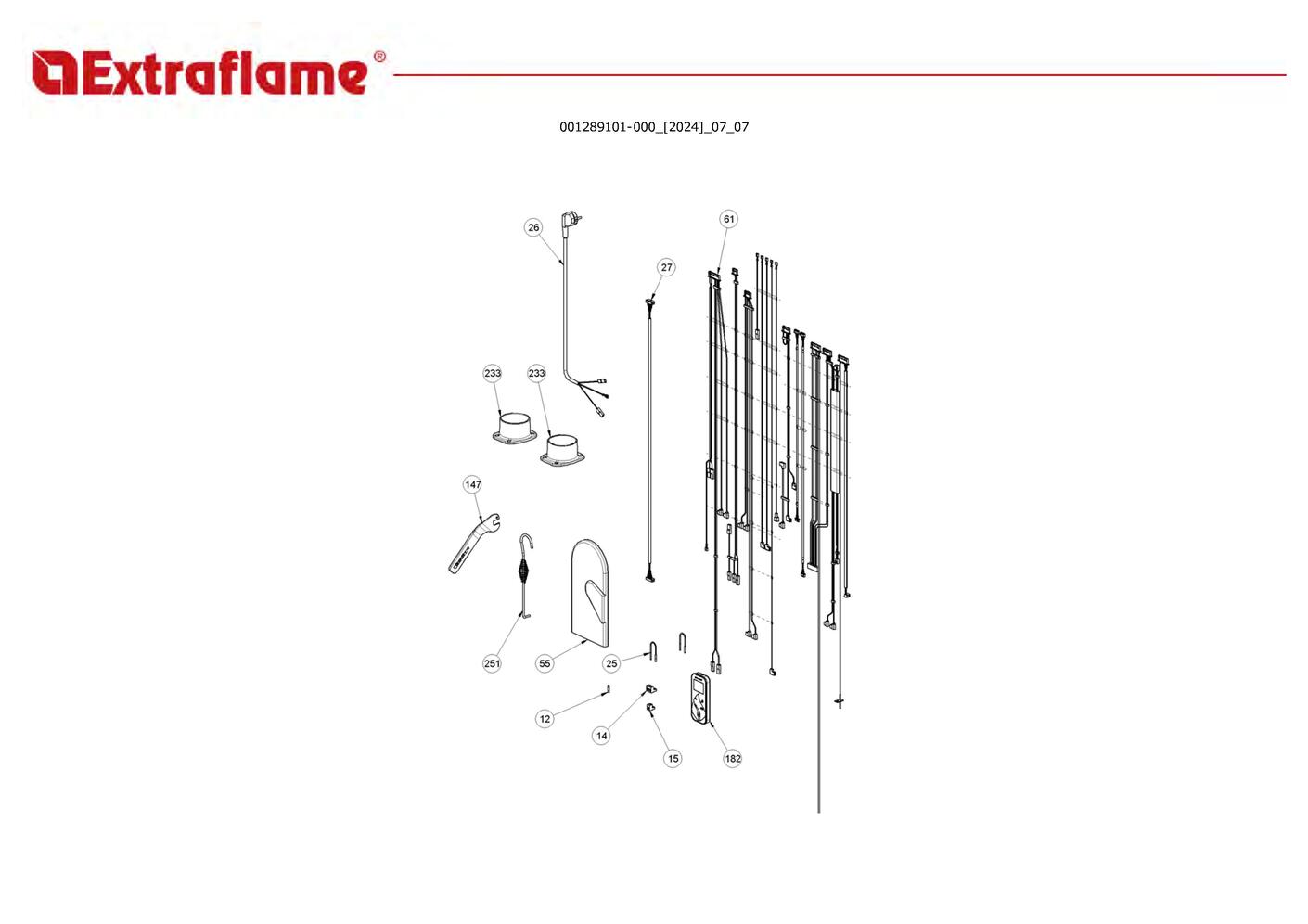

page 10

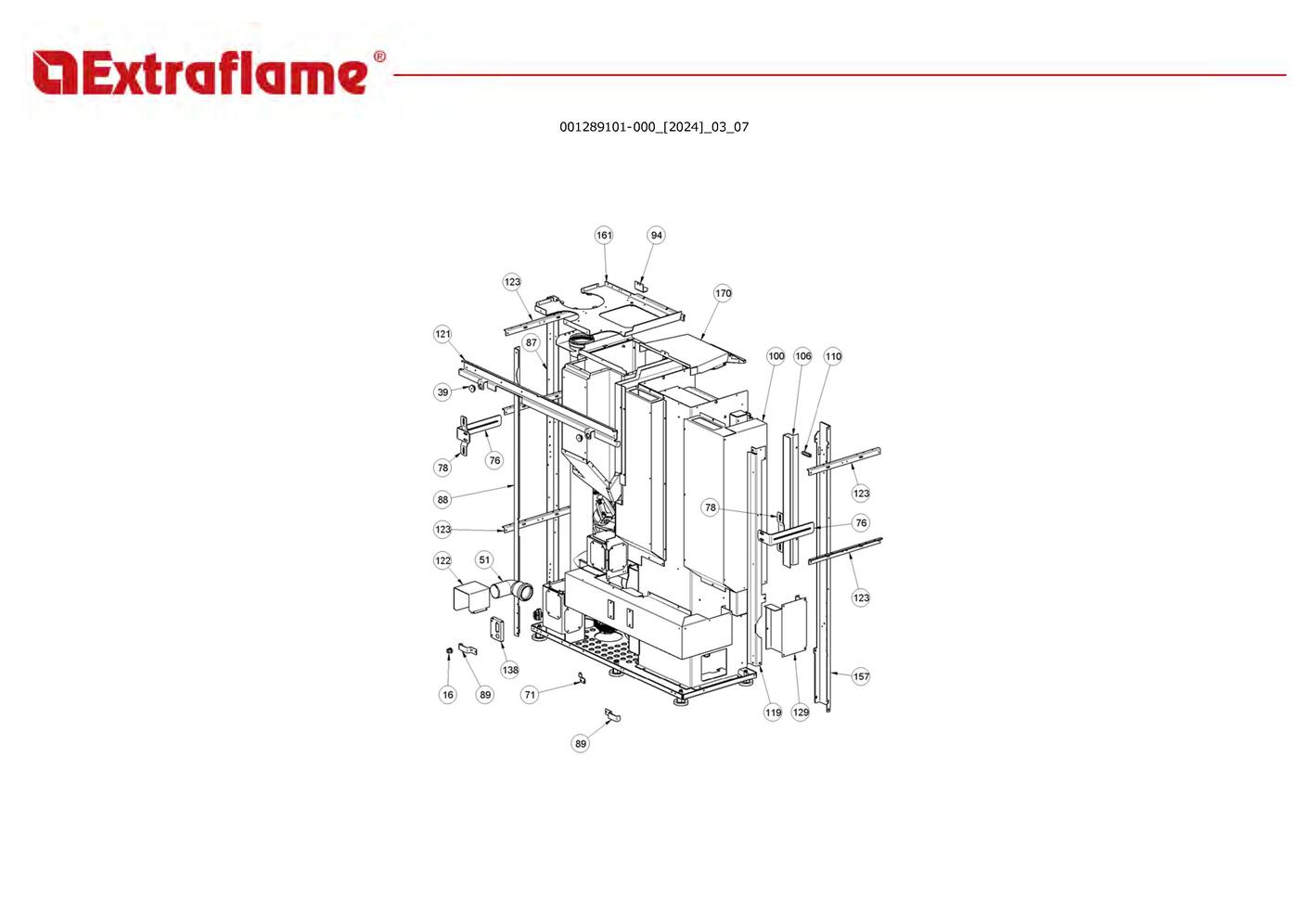

page 12

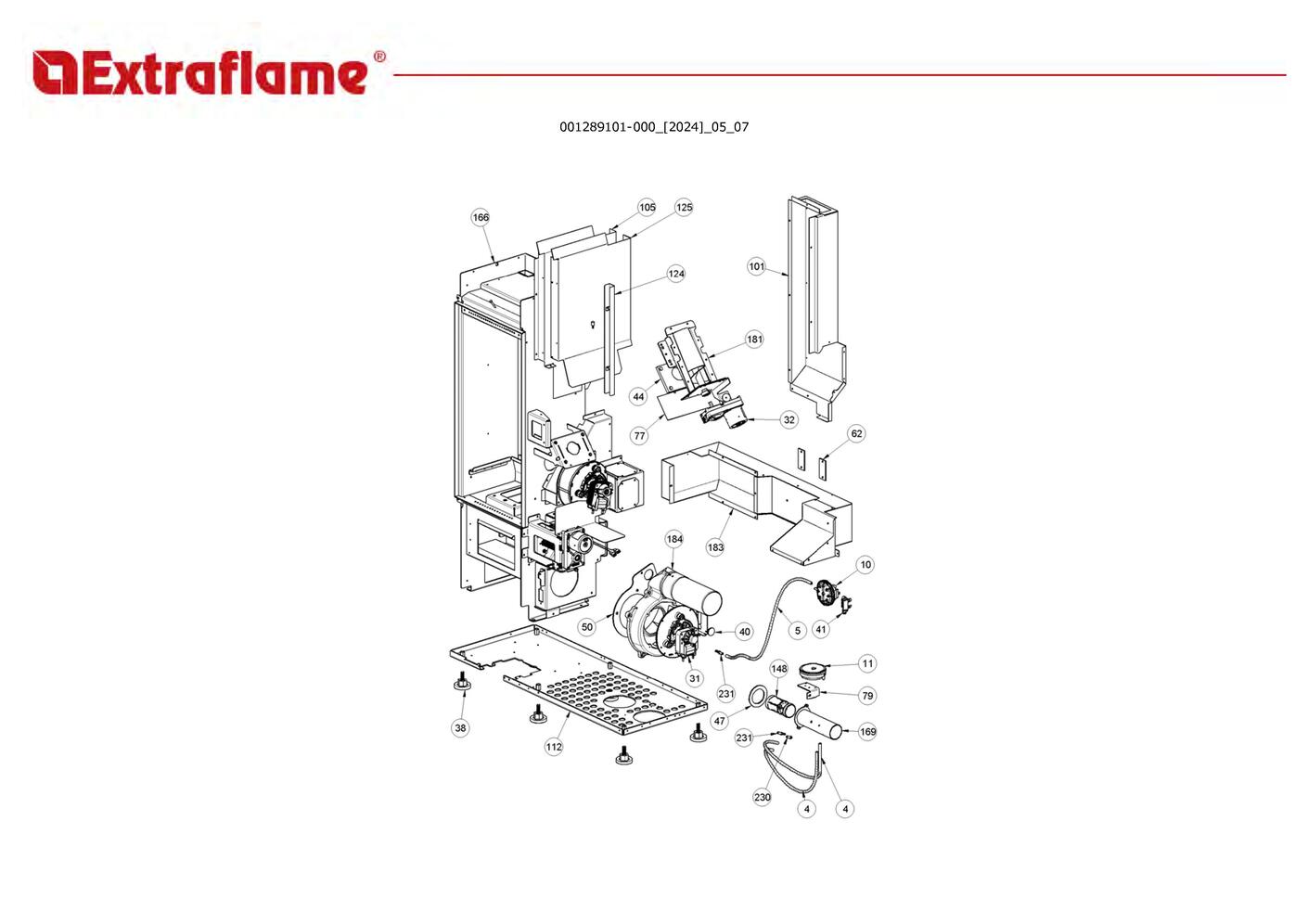

page 14

Position

Schéma

000006789	Joint 12 mm	2
000006792	Garniture/tresse 4 mm	3
002000542	Interrupteur bipolaire	8
002000692	Porte-fusible	13
002208066	Charnière couvercle réservoir noir	24
002272757	Carte d urgence radio + wifi 3.1	36
002273075	Bouchon	42
002276581	Verre	56
002277549	Cadre bloque-vitre	58
002279585	Rivet 5x46 bruni	59
002291031	Fermeture magnétique	65
002293370	Poignee de commande compas zn noir	79
002293371	Broche d activation poignee noire zn	80
002293703	Verrou	93
002293717	Protection de porte	107
002293833	Arrière	137
002293848	Déflecteur	140
003281429	Porte inférieure	148
003281430	Couvercle arrière	149
003281432	Couvercle supérieur gauche	150
003281434	Couvercle supérieur droit	151
003281435	Couvercle du réservoir	152
003281437	Charnière inférieure	154
003281438	Coté droit	155
003281441	Porte	158
003281442	Charnière	159
003281443	Charnière	160
003281450	Côté gauche	167
003281452	Façade supérieure	169
003281453	Carter	170
003281454	Support	171
003281457	Porte en fonte	173
003281524	Disque de fermeture des fumées	175
003281528	Angulaire	176
004270287	Ensemble panneau gres	182
006273012	Ressort de poussée pour céramiques	223
006277026	Douille	224
009270478	étiquette adhésive	245

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Annalisa Plus (2024)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	2 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	4 page 14	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	5 page 14	Sil.red tube.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006917	avec délai sur devis
	8 page 1	Interrupteur bipolaire	Extraflame Réf fabricant: 002000542	avec délai sur devis
	9 page 4	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	10 page 14	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	11 page 14	Capteur depression huba controle type 401	Extraflame Réf fabricant: 002000595	avec délai sur devis
	12 page 10	Fusible ta 5x20mm t 5a [ul]	Extraflame Réf fabricant: 002000690	avec délai sur devis
	13 page 1	Porte-fusible	Extraflame Réf fabricant: 002000692	avec délai sur devis
	14 page 10	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	15 page 10	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	16 page 12	Bloque-câble	Extraflame Réf fabricant: 002001366	avec délai sur devis
	20 page 4	Bloque-câble	Extraflame Réf fabricant: 002001692	avec délai sur devis
	24 page 7	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	25 page 10	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	26 page 10	Câble d alimentation	Extraflame Réf fabricant: 002270121	avec délai sur devis
	27 page 10	Câble électrique	Extraflame Réf fabricant: 002270686	avec délai sur devis
	29 page 4	Moteur centrifuge cah12y4-004 essai	Extraflame Réf fabricant: 002271063	avec délai sur devis
	30 page 4	Motoréducteur brushless 4 rpm	Extraflame Réf fabricant: 002271106	avec délai sur devis
	31 page 14	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	31 page 14	Joint gnz-02486	Extraflame Réf fabricant: 002273388	avec délai sur devis
	31 page 14	Moteur des fumees trial caf15y-140psh + joint	Extraflame Réf fabricant: 002271118	avec délai sur devis
	32 page 14	Motoréducteur brushless 1,75rpm	Extraflame Réf fabricant: 002271124	avec délai sur devis
	33 page 4	Bougie céramique hf1311b01-b 300 w	Extraflame Réf fabricant: 002271153	avec délai sur devis
	36 page 7	Carte d urgence radio + wifi 3.1	Extraflame Réf fabricant: 002272757	avec délai sur devis
	38 page 14	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	39 page 12	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	40 page 14	Tampon en caoutchouc	Extraflame Réf fabricant: 002273023	avec délai sur devis
	41 page 14	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	42 page 7	Bouchon	Extraflame Réf fabricant: 002273075	avec délai sur devis
	44 page 14	Isolant	Extraflame Réf fabricant: 002273331	avec délai sur devis
	47 page 14	Garniture	Extraflame Réf fabricant: 002273437	avec délai sur devis
	50 page 14	Joint moteur marina egr fumee	Extraflame Réf fabricant: 002273463	avec délai sur devis
	51 page 12	Courbe	Extraflame Réf fabricant: 002273467	avec délai sur devis
	55 page 10	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	56 page 7	Verre	Extraflame Réf fabricant: 002276581	avec délai sur devis
	58 page 7	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	58 page 4	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	59 page 7	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	61 page 10	Câblage	Extraflame Réf fabricant: 002280294	avec délai sur devis
	61 page 10	Câblage éncouder	Extraflame Réf fabricant: 002280215	avec délai sur devis
	61 page 10	Sonde fumée ntc l = 1000mm + contacts ct84	Extraflame Réf fabricant: 002272706	avec délai sur devis
	61 page 10	Sonde k en chambre l = 2000mm + contacts ct84	Extraflame Réf fabricant: 002270934	avec délai sur devis
	62 page 14	Inspection latérale	Extraflame Réf fabricant: 002288762	avec délai sur devis
	64 page 4	Douille	Extraflame Réf fabricant: 002290553	avec délai sur devis
	65 page 7	Fermeture magnétique	Extraflame Réf fabricant: 002291031	avec délai sur devis
	68 page 4	Soutien microinterrupteur	Extraflame Réf fabricant: 002291239	avec délai sur devis
	69 page 4	Fermeture zinguée	Extraflame Réf fabricant: 002291395	avec délai sur devis
	70 page 4	Pivot acier	Extraflame Réf fabricant: 002291713	avec délai sur devis
	71 page 12	étrier zingué	Extraflame Réf fabricant: 002291814	avec délai sur devis
	73 page 4	Tige roulée de transmission	Extraflame Réf fabricant: 002292554	avec délai sur devis
	76 page 12	Support de fixation murale zn	Extraflame Réf fabricant: 002292891	avec délai sur devis
	77 page 14	Déflecteur aluminium	Extraflame Réf fabricant: 002293089	avec délai sur devis
	78 page 12	Support mural fixe zn	Extraflame Réf fabricant: 002293098	avec délai sur devis
	79 page 7	Poignee de commande compas zn noir	Extraflame Réf fabricant: 002293370	avec délai sur devis
	79 page 14	Support pressostat zn	Extraflame Réf fabricant: 002293209	avec délai sur devis
	80 page 7	Broche d activation poignee noire zn	Extraflame Réf fabricant: 002293371	avec délai sur devis
	82 page 4	Plaque coulissante fond du pot de combustion	Extraflame Réf fabricant: 002293420	avec délai sur devis
	83 page 4	Compas bruni brac.noris bas	Extraflame Réf fabricant: 002293421	avec délai sur devis
	84 page 4	épaisseur de coulissement du fond du brasier	Extraflame Réf fabricant: 002293422	avec délai sur devis
	85 page 4	Brac.noris bas épais	Extraflame Réf fabricant: 002293423	avec délai sur devis
	86 page 4	Support	Extraflame Réf fabricant: 002293692	avec délai sur devis
	87 page 12	Angulaire	Extraflame Réf fabricant: 002293693	avec délai sur devis
	88 page 12	Angulaire	Extraflame Réf fabricant: 002293694	avec délai sur devis
	89 page 12	Crochet	Extraflame Réf fabricant: 002293695	avec délai sur devis
	90 page 4	Boîte	Extraflame Réf fabricant: 002293696	avec délai sur devis
	93 page 7	Verrou	Extraflame Réf fabricant: 002293703	avec délai sur devis
	94 page 12	Support	Extraflame Réf fabricant: 002293702	avec délai sur devis
	96 page 4	Plaque de brasero	Extraflame Réf fabricant: 002293704	avec délai sur devis
	97 page 4	Fond de brasero	Extraflame Réf fabricant: 002293705	avec délai sur devis
	98 page 4	Support de fond de brasero	Extraflame Réf fabricant: 002293706	avec délai sur devis
	99 page 4	Support de fond de brasero	Extraflame Réf fabricant: 002293707	avec délai sur devis
	100 page 12	Carter	Extraflame Réf fabricant: 002293708	avec délai sur devis
	101 page 14	Carter	Extraflame Réf fabricant: 002293709	avec délai sur devis
	102 page 4	Carter	Extraflame Réf fabricant: 002293710	avec délai sur devis
	105 page 14	Carter	Extraflame Réf fabricant: 002293713	avec délai sur devis
	106 page 12	Angulaire	Extraflame Réf fabricant: 002293714	avec délai sur devis
	107 page 7	Protection de porte	Extraflame Réf fabricant: 002293717	avec délai sur devis
	110 page 12	Douille	Extraflame Réf fabricant: 002293718	avec délai sur devis
	112 page 14	Fond	Extraflame Réf fabricant: 002293720	avec délai sur devis
	116 page 4	Support	Extraflame Réf fabricant: 002293724	avec délai sur devis
	118 page 4	Plaque de passage de câble	Extraflame Réf fabricant: 002293727	avec délai sur devis
	119 page 12	Angulaire	Extraflame Réf fabricant: 002293728	avec délai sur devis
	120 page 4	Carter	Extraflame Réf fabricant: 002293730	avec délai sur devis
	121 page 12	Angulaire	Extraflame Réf fabricant: 002293731	avec délai sur devis
	122 page 12	Boîte	Extraflame Réf fabricant: 002293732	avec délai sur devis
	123 page 12	Angulaire	Extraflame Réf fabricant: 002293734	avec délai sur devis
	124 page 14	Protection avant de chaleur	Extraflame Réf fabricant: 002293735	avec délai sur devis
	125 page 14	Carter	Extraflame Réf fabricant: 002293736	avec délai sur devis
	126 page 4	Support	Extraflame Réf fabricant: 002293739	avec délai sur devis
	127 page 4	Support	Extraflame Réf fabricant: 002293740	avec délai sur devis
	129 page 12	Carter	Extraflame Réf fabricant: 002293745	avec délai sur devis
	135 page 4	Tige	Extraflame Réf fabricant: 002293752	avec délai sur devis
	136 page 4	Anneau de brasero	Extraflame Réf fabricant: 002293753	avec délai sur devis
	137 page 7	Arrière	Extraflame Réf fabricant: 002293833	avec délai sur devis
	137 page 4	Fond inox du brasero	Extraflame Réf fabricant: 002293831	avec délai sur devis
	138 page 12	Support	Extraflame Réf fabricant: 002293832	avec délai sur devis
	140 page 7	Déflecteur	Extraflame Réf fabricant: 002293848	avec délai sur devis
	145 page 4	Tuyau résistance	Extraflame Réf fabricant: 003279037	avec délai sur devis
	147 page 10	Poignee soft touch noire extraflame	Extraflame Réf fabricant: 003281125	avec délai sur devis
	148 page 14	Cul. venturi diamètre 25 (testé)	Extraflame Réf fabricant: 003281212	avec délai sur devis
	148 page 7	Porte inférieure	Extraflame Réf fabricant: 003281429	avec délai sur devis
	149 page 7	Couvercle arrière	Extraflame Réf fabricant: 003281430	avec délai sur devis
	150 page 7	Couvercle supérieur gauche	Extraflame Réf fabricant: 003281432	avec délai sur devis
	151 page 7	Couvercle supérieur droit	Extraflame Réf fabricant: 003281434	avec délai sur devis
	152 page 7	Couvercle du réservoir	Extraflame Réf fabricant: 003281435	avec délai sur devis
	154 page 7	Charnière inférieure	Extraflame Réf fabricant: 003281437	avec délai sur devis
	155 page 7	Côté droit	Extraflame Réf fabricant: 003281438	avec délai sur devis
	157 page 12	Angulaire	Extraflame Réf fabricant: 003281436	avec délai sur devis
	158 page 7	Porte	Extraflame Réf fabricant: 003281441	avec délai sur devis
	159 page 7	Charnière	Extraflame Réf fabricant: 003281442	avec délai sur devis
	160 page 1	Charnière	Extraflame Réf fabricant: 003281443	avec délai sur devis
	161 page 12	Couverture	Extraflame Réf fabricant: 003281440	avec délai sur devis
	166 page 14	Chambre de combustion	Extraflame Réf fabricant: 003281445	avec délai sur devis
	167 page 7	Côté gauche	Extraflame Réf fabricant: 003281450	avec délai sur devis
	169 page 7	Façade supérieure	Extraflame Réf fabricant: 003281452	avec délai sur devis
	169 page 14	Raccord pour tube 6 mm	Extraflame Réf fabricant: 003281448	avec délai sur devis
	170 page 7	Carter	Extraflame Réf fabricant: 003281453	avec délai sur devis
	170 page 12	Carter	Extraflame Réf fabricant: 003281449	avec délai sur devis
	170 page 1	Carter	Extraflame Réf fabricant: 003281453	avec délai sur devis
	171 page 7	Support	Extraflame Réf fabricant: 003281454	avec délai sur devis
	173 page 7	Porte en fonte	Extraflame Réf fabricant: 003281457	avec délai sur devis
	175 page 7	Disque de fermeture des fumées	Extraflame Réf fabricant: 003281524	avec délai sur devis
	176 page 7	Angulaire	Extraflame Réf fabricant: 003281528	avec délai sur devis
	182 page 7	Ensemble panneau gres	Extraflame Réf fabricant: 004270287	avec délai sur devis
	182 page 10	Kit télécommande tactile	Extraflame Réf fabricant: 004270233	avec délai sur devis
	184 page 14	Raccord pour tube 6 mm	Extraflame Réf fabricant: 004270282	avec délai sur devis
	208 page 4	écrou pour manutention fileté	Extraflame Réf fabricant: 006000737	avec délai sur devis
	212 page 4	Rondelle plate	Extraflame Réf fabricant: 006000769	avec délai sur devis
	214 page 4	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	223 page 7	Ressort de poussée pour céramiques	Extraflame Réf fabricant: 006273012	avec délai sur devis
	224 page 7	Douille	Extraflame Réf fabricant: 006277026	avec délai sur devis
	224 page 4	Douille 10 mm	Extraflame Réf fabricant: 006008615	avec délai sur devis
	225 page 4	Ressort	Extraflame Réf fabricant: 006273003	avec délai sur devis
	228 page 4	Douille	Extraflame Réf fabricant: 006277135	avec délai sur devis
	233 page 10	Bague fumée fonte	Extraflame Réf fabricant: 007270336	avec délai sur devis
	245 page 7	étiquette adhésive	Extraflame Réf fabricant: 009270478	avec délai sur devis
	251 page 10	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Annalisa Plus (2024) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
