Poêle Extraflame Ilenia (2013)

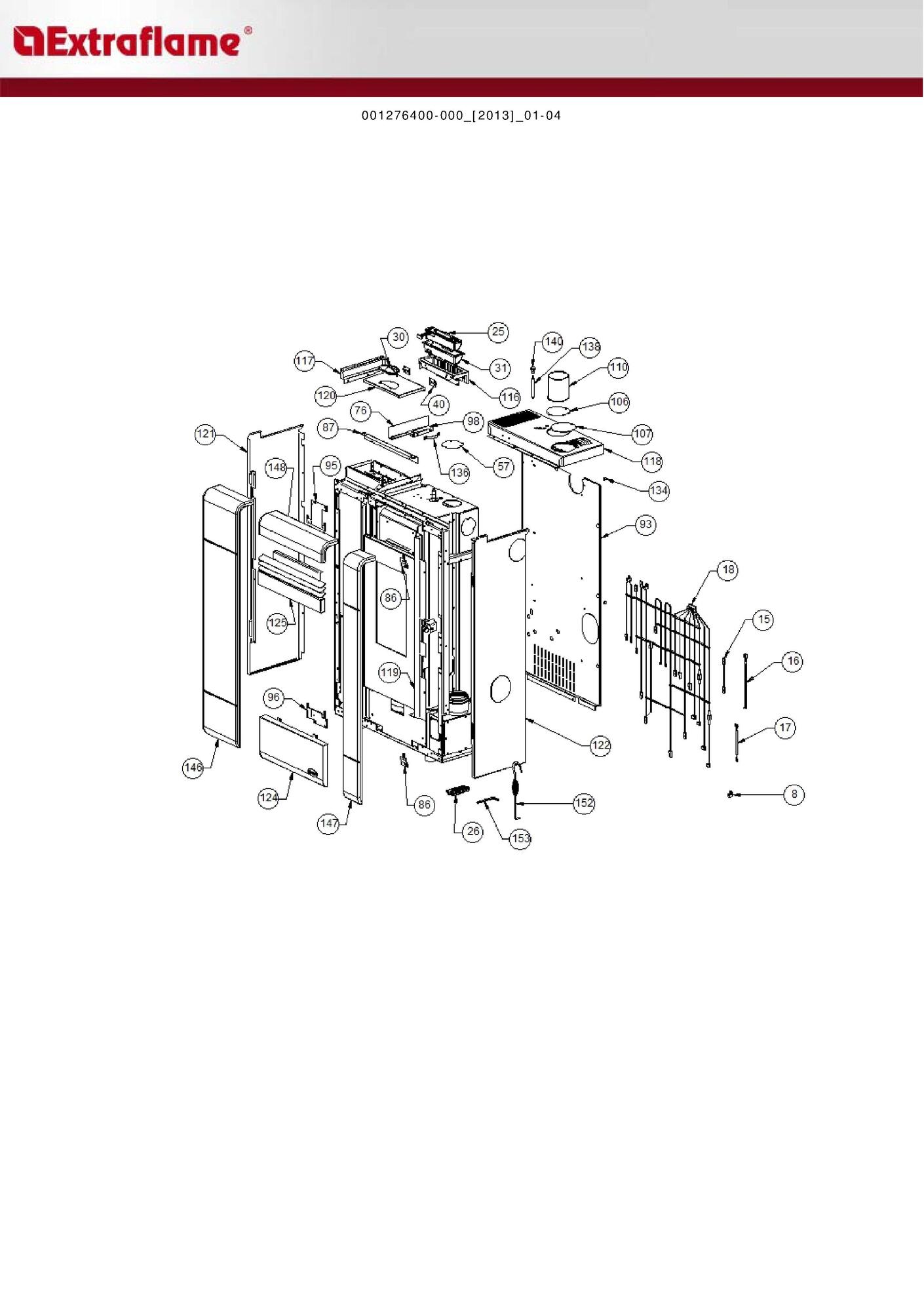

page 1

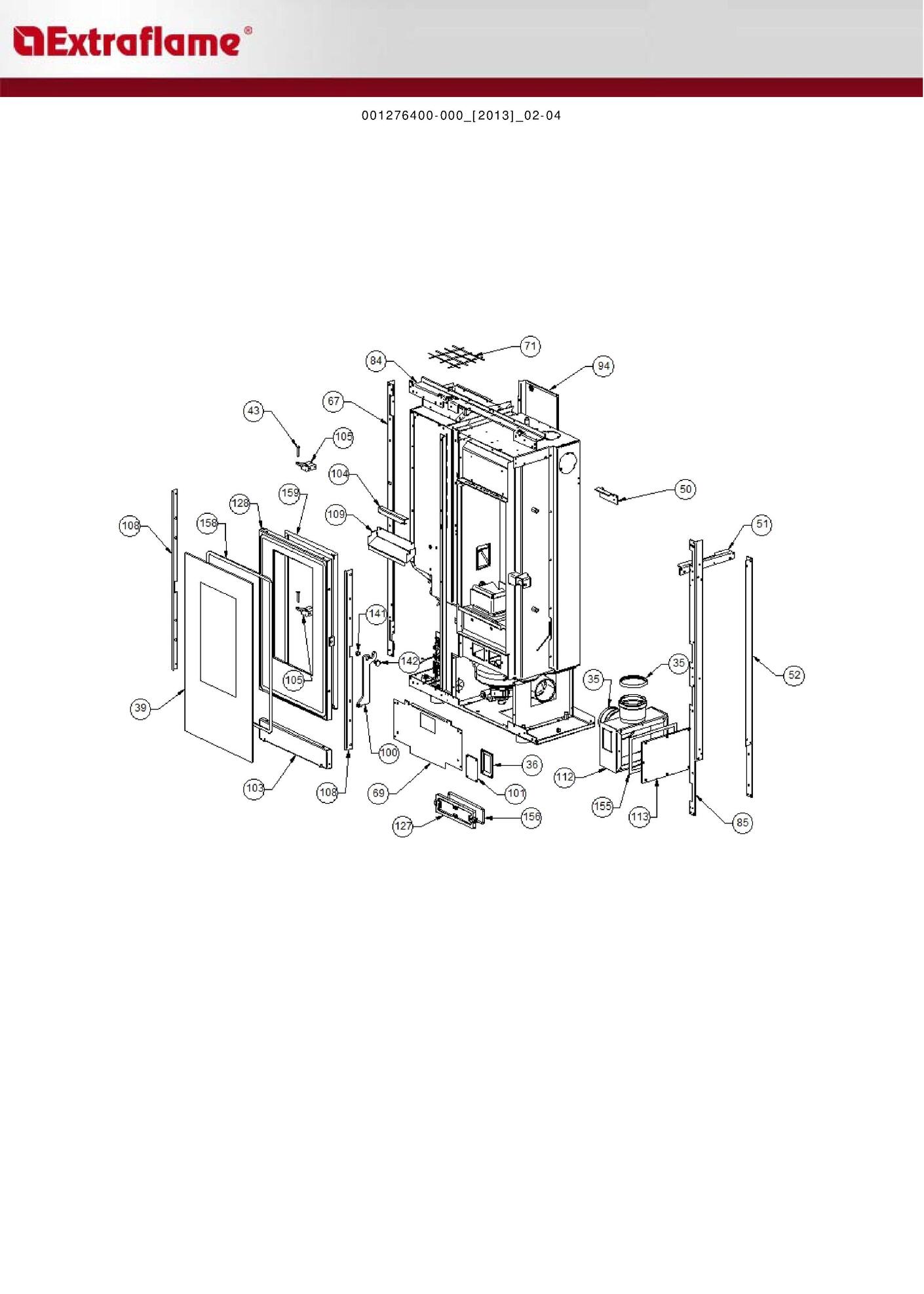

page 3

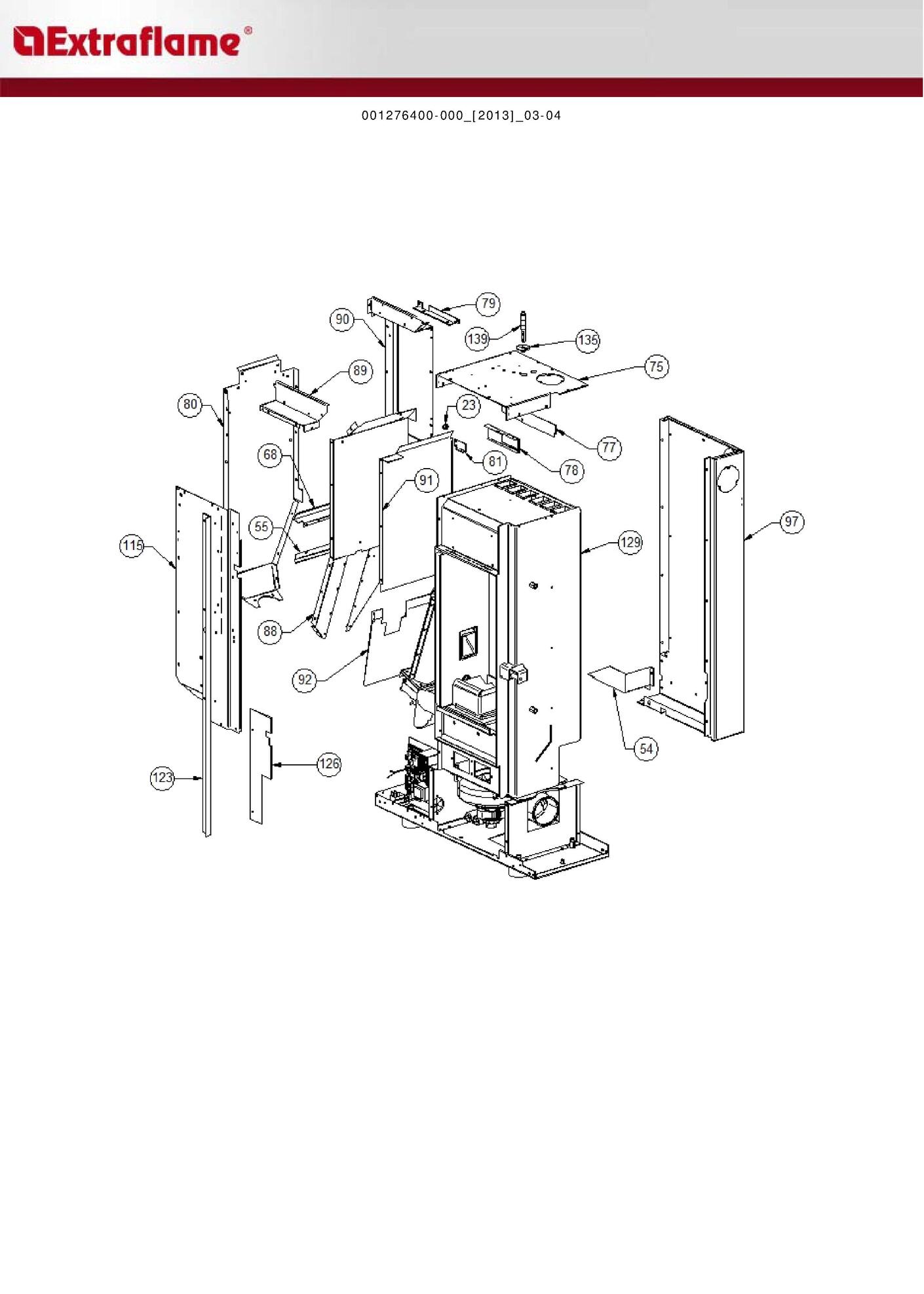

page 5

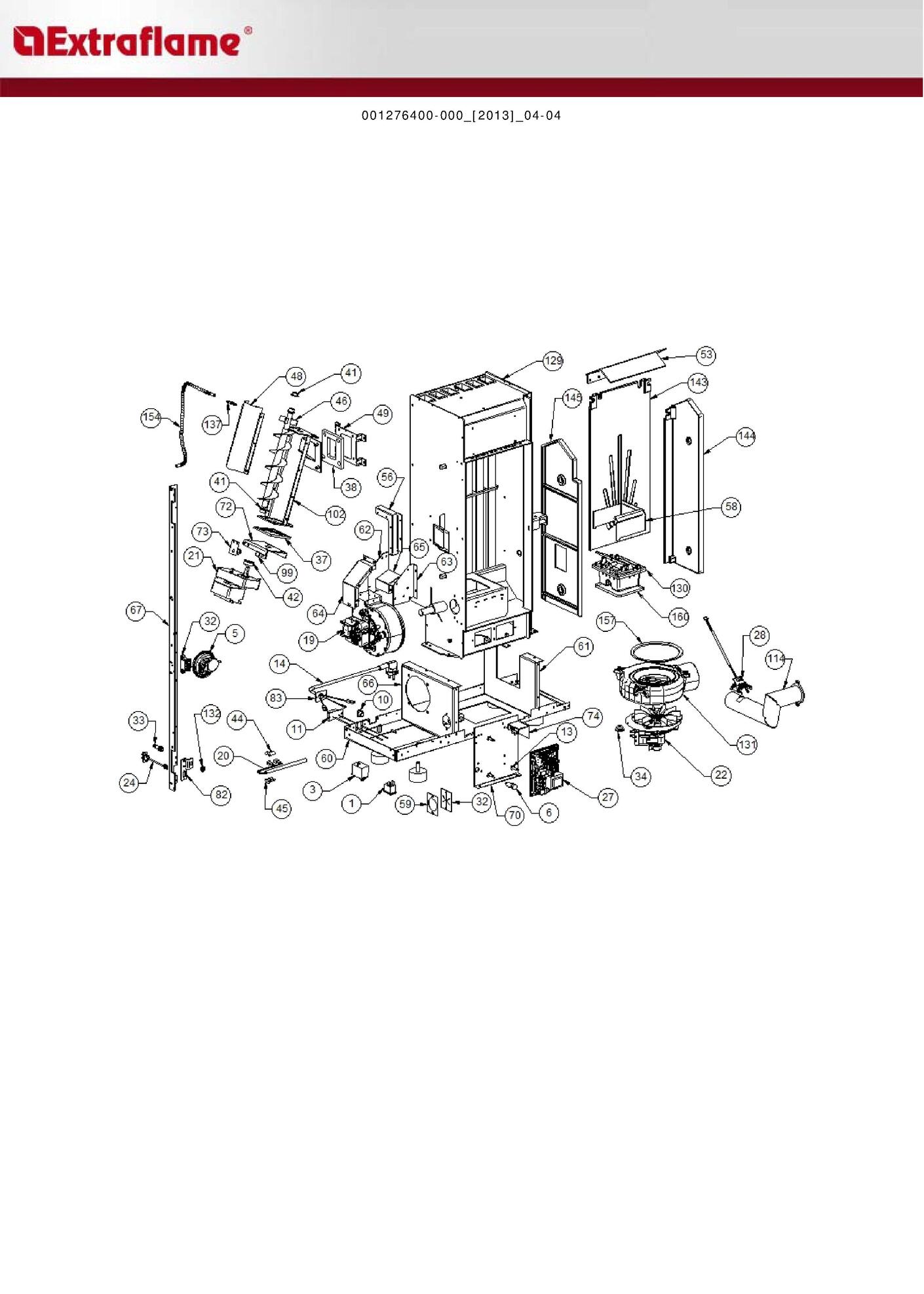

page 7

Position

Schéma

002001313	Connecteur	8
002270086	Câble électrique	15
002270311	Câblage électrique	16
002270335	Câblage électrique	17
002270341	Câblage électrique	18
002272587	Afficheur lcd	25
002272591	Télécommande	26
002273024	Poignée	30
002273025	Boîtier plastique	31
002277403	Charnière couvercle réservoir noir	40
002287517	Disque canalisation zingué	57
002287679	Déflecteur zingué	76
002287699	Crochet céramique	86
002287702	Support céramique zingué	87
002287712	Retro zingué	93
002287735	Crochet céramique	95
002287736	Crochet céramique	96
002287936	équerre support ressort zinguée	98
003277784	Disque fermeture air noir	106
003277785	Disque fermeture air noir	107
003277798	Collier air noir	110
003277910	Boîtier afficheur noir	116
003277911	Cadre noir	117
003277912	Plan noir	118
003277914	Montant noir	119
003277915	Porte réservoir noir	120
003277918	Flanc noir	121
003277919	Flanc noir	122
003277924	Carter noir	124
003277925	Grille noire	125
006008600	Douille	134
006273004	Ressort acier	136
006277092	Rallonge 75 mm	138
006277097	Pommeau noir	140
007273341	Carreau céramique bordeaux	146
007273342	Carreau céramique bordeaux	147
007273343	Carreau céramique bordeaux	148
009278200	Tisonnier	152
009278201	Clé hexagonale	153

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Ilenia (2013)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 7	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	3 page 7	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	5 page 7	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	6 page 7	Porte-fusible	Extraflame Réf fabricant: 002000677	avec délai sur devis
	8 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	10 page 7	Bloque-câble	Extraflame Réf fabricant: 002001327	avec délai sur devis
	11 page 7	Connecteur	Extraflame Réf fabricant: 002001330	avec délai sur devis
	13 page 7	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	14 page 7	Câble d alimentation	Extraflame Réf fabricant: 002270003	avec délai sur devis
	15 page 1	Câble électrique	Extraflame Réf fabricant: 002270086	avec délai sur devis
	16 page 1	Câblage électrique	Extraflame Réf fabricant: 002270311	avec délai sur devis
	17 page 1	Câblage électrique	Extraflame Réf fabricant: 002270335	avec délai sur devis
	18 page 1	Câblage électrique	Extraflame Réf fabricant: 002270341	avec délai sur devis
	19 page 7	Moteur centrifuge	Extraflame Réf fabricant: 002271034	avec délai sur devis
	20 page 7	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	21 page 7	Motoréducteur	Extraflame Réf fabricant: 002271040	avec délai sur devis
	22 page 7	Moteur fumée	Extraflame Réf fabricant: 002271045	avec délai sur devis
	22 page 7	Traduction non disponible	Extraflame Réf fabricant: 002272616	avec délai sur devis
	23 page 5	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	24 page 7	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	25 page 1	Afficheur lcd	Extraflame Réf fabricant: 002272587	avec délai sur devis
	26 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	27 page 7	Carte électronique	Extraflame Réf fabricant: 002272599	avec délai sur devis
	28 page 7	Carte électronique	Extraflame Réf fabricant: 002272601	avec délai sur devis
	30 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	31 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	32 page 7	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	33 page 7	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	34 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	35 page 3	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	36 page 3	Garniture	Extraflame Réf fabricant: 002273313	avec délai sur devis
	37 page 7	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	38 page 7	Panneau isolant	Extraflame Réf fabricant: 002273315	avec délai sur devis
	39 page 3	Vitrocéramique 631x349,6 mm	Extraflame Réf fabricant: 002276427	avec délai sur devis
	40 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	41 page 7	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	42 page 7	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	43 page 3	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	44 page 7	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	45 page 7	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	46 page 7	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	48 page 7	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	49 page 7	Bride logement spirale	Extraflame Réf fabricant: 002287187	avec délai sur devis
	50 page 3	Cornière	Extraflame Réf fabricant: 002287384	avec délai sur devis
	51 page 3	Cornière transversale	Extraflame Réf fabricant: 002287396	avec délai sur devis
	52 page 3	Montant	Extraflame Réf fabricant: 002287397	avec délai sur devis
	53 page 7	Déflecteur chambre combustion	Extraflame Réf fabricant: 002287398	avec délai sur devis
	54 page 5	Diviseur chambre air zingué	Extraflame Réf fabricant: 002287400	avec délai sur devis
	55 page 5	équerre bulbe zinguée	Extraflame Réf fabricant: 002287404	avec délai sur devis
	56 page 7	Profil moteur zingué	Extraflame Réf fabricant: 002287509	avec délai sur devis
	57 page 1	Disque canalisation zingué	Extraflame Réf fabricant: 002287517	avec délai sur devis
	58 page 7	Pare-flamme acier	Extraflame Réf fabricant: 002287520	avec délai sur devis
	59 page 7	Plaque passe-câble zinguée	Extraflame Réf fabricant: 002287522	avec délai sur devis
	60 page 7	Fond complet zingué	Extraflame Réf fabricant: 002287655	avec délai sur devis
	61 page 7	Support chambre zingué	Extraflame Réf fabricant: 002287656	avec délai sur devis
	62 page 7	Flanc boîtier air zingué	Extraflame Réf fabricant: 002287661	avec délai sur devis
	63 page 7	Flanc boîtier air zingué	Extraflame Réf fabricant: 002287662	avec délai sur devis
	64 page 7	Volute boîtier air zinguée	Extraflame Réf fabricant: 002287663	avec délai sur devis
	65 page 7	Volute boîtier air zinguée	Extraflame Réf fabricant: 002287664	avec délai sur devis
	66 page 7	Support chambre zinguée	Extraflame Réf fabricant: 002287665	avec délai sur devis
	67 page 3	Montant zingué	Extraflame Réf fabricant: 002287666	avec délai sur devis
	68 page 5	équerre protège-tuyaux zinguée	Extraflame Réf fabricant: 002287667	avec délai sur devis
	69 page 3	Fermeture zinguée	Extraflame Réf fabricant: 002287668	avec délai sur devis
	70 page 7	Support carte électronique zingué	Extraflame Réf fabricant: 002287669	avec délai sur devis
	71 page 3	Grille protection mains chromée	Extraflame Réf fabricant: 002287674	avec délai sur devis
	72 page 7	Bride motoréducteur zinguée	Extraflame Réf fabricant: 002287675	avec délai sur devis
	73 page 7	Plaquette motoréducteur zinguée	Extraflame Réf fabricant: 002287676	avec délai sur devis
	74 page 7	Protection capteur carte	Extraflame Réf fabricant: 002287677	avec délai sur devis
	75 page 5	Carter air zingué	Extraflame Réf fabricant: 002287678	avec délai sur devis
	76 page 1	Déflecteur zingué	Extraflame Réf fabricant: 002287679	avec délai sur devis
	77 page 5	Porte déviation air zinguée	Extraflame Réf fabricant: 002287680	avec délai sur devis
	78 page 5	Paroi porte air zinguée	Extraflame Réf fabricant: 002287681	avec délai sur devis
	79 page 5	équerre fixation afficheur	Extraflame Réf fabricant: 002287689	avec délai sur devis
	80 page 5	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287690	avec délai sur devis
	81 page 5	Plaquette d écartement réservoir	Extraflame Réf fabricant: 002287691	avec délai sur devis
	82 page 7	Cornière porte sonde zinguée	Extraflame Réf fabricant: 002287692	avec délai sur devis
	83 page 7	équerre câble alimentation zinguée	Extraflame Réf fabricant: 002287695	avec délai sur devis
	84 page 3	Cornière zinguée	Extraflame Réf fabricant: 002287697	avec délai sur devis
	85 page 3	Montant zingué	Extraflame Réf fabricant: 002287698	avec délai sur devis
	86 page 1	Crochet céramique	Extraflame Réf fabricant: 002287699	avec délai sur devis
	87 page 1	Support céramique zingué	Extraflame Réf fabricant: 002287702	avec délai sur devis
	88 page 5	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287706	avec délai sur devis
	89 page 5	Fermeture réservoir zinguée	Extraflame Réf fabricant: 002287707	avec délai sur devis
	90 page 5	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287708	avec délai sur devis
	91 page 5	Déflecteur réservoir zingué	Extraflame Réf fabricant: 002287710	avec délai sur devis
	92 page 5	Déflecteur	Extraflame Réf fabricant: 002287711	avec délai sur devis
	93 page 1	Retro zingué	Extraflame Réf fabricant: 002287712	avec délai sur devis
	94 page 3	Retro perforé	Extraflame Réf fabricant: 002287713	avec délai sur devis
	95 page 1	Crochet céramique	Extraflame Réf fabricant: 002287735	avec délai sur devis
	96 page 1	Crochet céramique	Extraflame Réf fabricant: 002287736	avec délai sur devis
	97 page 5	Carter air ventilé ambiant	Extraflame Réf fabricant: 002287932	avec délai sur devis
	98 page 1	équerre support ressort zinguée	Extraflame Réf fabricant: 002287936	avec délai sur devis
	99 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	100 page 3	Poignée noir	Extraflame Réf fabricant: 003277339	avec délai sur devis
	101 page 3	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	102 page 7	Ensemble logement spirale noir	Extraflame Réf fabricant: 003277685	avec délai sur devis
	103 page 3	Rallonge porte noir	Extraflame Réf fabricant: 003277743	avec délai sur devis
	104 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277755	avec délai sur devis
	105 page 3	Charnière porte noir	Extraflame Réf fabricant: 003277783	avec délai sur devis
	106 page 1	Disque fermeture air noir	Extraflame Réf fabricant: 003277784	avec délai sur devis
	107 page 1	Disque fermeture air noir	Extraflame Réf fabricant: 003277785	avec délai sur devis
	108 page 3	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277786	avec délai sur devis
	109 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277795	avec délai sur devis
	110 page 1	Collier air noir	Extraflame Réf fabricant: 003277798	avec délai sur devis
	112 page 3	Ensemble boîtier récupération cendres noir	Extraflame Réf fabricant: 003277897	avec délai sur devis
	113 page 3	Bride fermeture boîtier noir	Extraflame Réf fabricant: 003277898	avec délai sur devis
	114 page 7	Conduite air noir	Extraflame Réf fabricant: 003277903	avec délai sur devis
	115 page 5	Paroi réservoir noire	Extraflame Réf fabricant: 003277908	avec délai sur devis
	116 page 1	Boîtier afficheur noir	Extraflame Réf fabricant: 003277910	avec délai sur devis
	117 page 1	Cadre noir	Extraflame Réf fabricant: 003277911	avec délai sur devis
	118 page 1	Plan noir	Extraflame Réf fabricant: 003277912	avec délai sur devis
	119 page 1	Montant noir	Extraflame Réf fabricant: 003277914	avec délai sur devis
	120 page 1	Porte réservoir noir	Extraflame Réf fabricant: 003277915	avec délai sur devis
	121 page 1	Flanc noir	Extraflame Réf fabricant: 003277918	avec délai sur devis
	122 page 1	Flanc noir	Extraflame Réf fabricant: 003277919	avec délai sur devis
	123 page 5	Cornière fermeture noire	Extraflame Réf fabricant: 003277923	avec délai sur devis
	124 page 1	Carter noir	Extraflame Réf fabricant: 003277924	avec délai sur devis
	125 page 1	Grille noire	Extraflame Réf fabricant: 003277925	avec délai sur devis
	126 page 5	Fermeture noir	Extraflame Réf fabricant: 003277928	avec délai sur devis
	127 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	128 page 3	Porte fonte noir	Extraflame Réf fabricant: 003278175	avec délai sur devis
	129 page 5	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278229	avec délai sur devis
	130 page 7	Brasier fonte avec diviseur et pivot	Extraflame Réf fabricant: 003278231	avec délai sur devis
	131 page 7	Coque vis sans fin fonte	Extraflame Réf fabricant: 003278239	avec délai sur devis
	132 page 7	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	134 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	135 page 5	Douille	Extraflame Réf fabricant: 006207406	avec délai sur devis
	136 page 1	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	138 page 1	Rallonge 75 mm	Extraflame Réf fabricant: 006277092	avec délai sur devis
	139 page 5	Pivot porte air	Extraflame Réf fabricant: 006277093	avec délai sur devis
	140 page 1	Pommeau noir	Extraflame Réf fabricant: 006277097	avec délai sur devis
	141 page 3	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	142 page 3	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	146 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273341	avec délai sur devis
	147 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273342	avec délai sur devis
	148 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273343	avec délai sur devis
	152 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	153 page 1	Clé hexagonale	Extraflame Réf fabricant: 009278201	avec délai sur devis
	155 page 3	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	156 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	158 page 3	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	159 page 3	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006773	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Ilenia (2013) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
