Poêle Extraflame Melinda Idro Steel (2011)

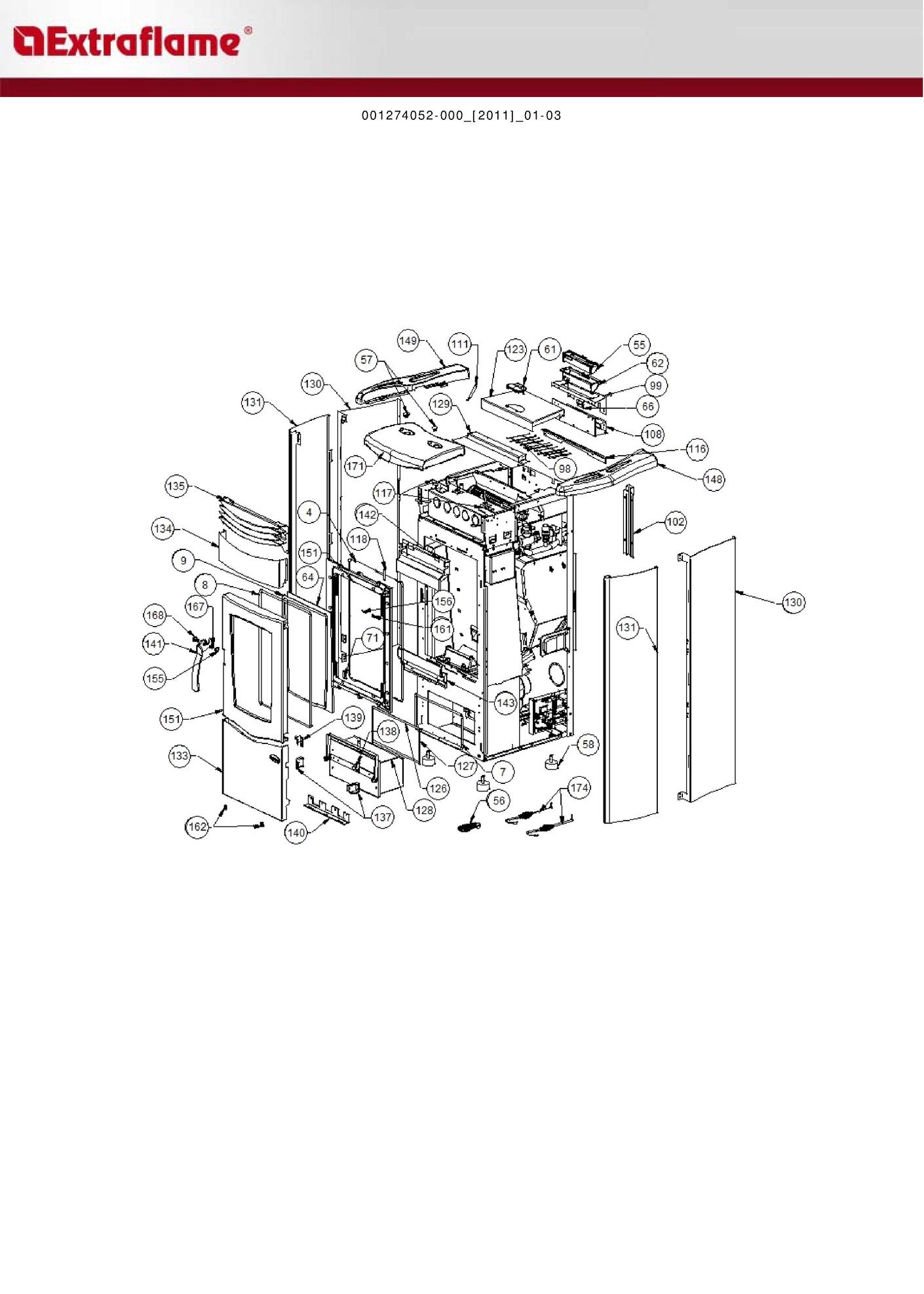

page 1

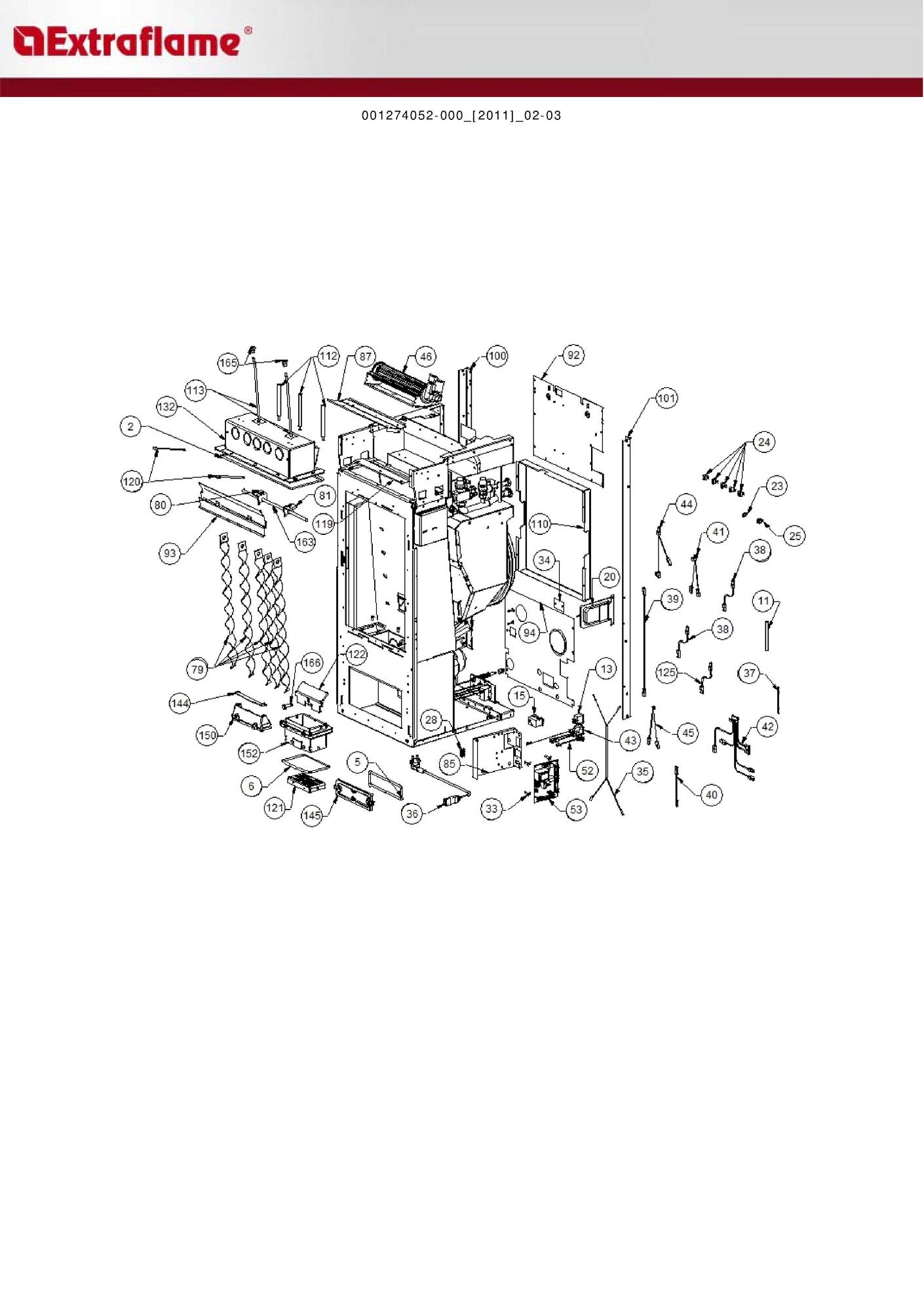

page 2

page 3

Position

Schéma

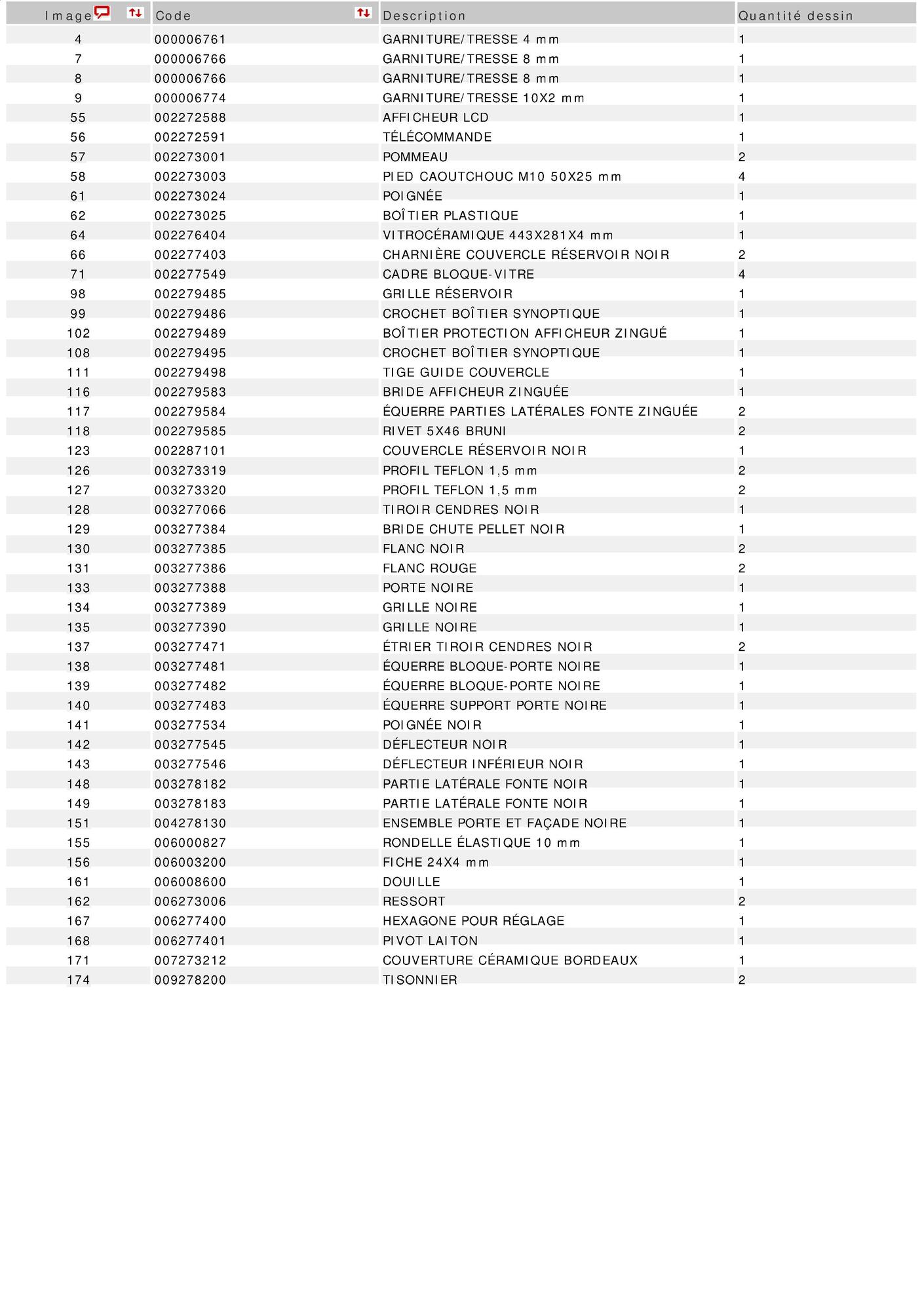

000006761	Garniture/tresse 4 mm	4
000006766	Garniture/tresse 8 mm	7
000006766	Garniture/tresse 8 mm	8
000006774	Garniture/tresse 10x2 mm	9
002272588	Afficheur lcd	55
002272591	Télécommande	56
002273001	Pommeau	57
002273003	Pied caoutchouc m10 50x25 mm	58
002273024	Poignée	61
002273025	Boîtier plastique	62
002276404	Vitrocéramique 443x281x4 mm	64
002277403	Charnière couvercle réservoir noir	66
002277549	Cadre bloque-vitre	71
002279485	Grille réservoir	98
002279486	Crochet boîtier synoptique	99
002279489	Boîtier protection afficheur zingué	102
002279495	Crochet boîtier synoptique	108
002279498	Tige guide couvercle	111
002279583	Bride afficheur zinguée	116
002279584	équerre parties latérales fonte zinguée	117
002279585	Rivet 5x46 bruni	118
002287101	Couvercle réservoir noir	123
003273319	Profil teflon 1,5 mm	126
003273320	Profil teflon 1,5 mm	127
003277066	Tiroir cendres noir	128
003277384	Bride chute pellet noir	129
003277385	Flanc noir	130
003277386	Flanc rouge	131
003277388	Porte noire	133
003277389	Grille noire	134
003277390	Grille noire	135
003277471	étrier tiroir cendres noir	137
003277481	équerre bloque-porte noire	138
003277482	équerre bloque-porte noire	139
003277483	équerre support porte noire	140
003277534	Poignée noir	141
003277545	Déflecteur noir	142
003277546	Déflecteur inférieur noir	143
003278182	Partie latérale fonte noir	148
003278183	Partie latérale fonte noir	149
004278130	Ensemble porte et façade noire	151
006000827	Rondelle élastique 10 mm	155
006003200	Fiche 24x4 mm	156
006008600	Douille	161
006273006	Ressort	162
006277400	Hexagone pour réglage	167
006277401	Pivot laiton	168
007273212	Couverture céramique bordeaux	171
009278200	Tisonnier	174

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Melinda Idro Steel (2011)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 3	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	3 page 3	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	5 page 2	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	7 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	9 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	10 page 3	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	11 page 2	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
	13 page 2	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	14 page 3	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	15 page 2	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	16 page 3	Thermostat à bulbe 100°c	Extraflame Réf fabricant: 002000567	avec délai sur devis
	17 page 3	Sonde 2000 mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	18 page 3	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	19 page 3	Pressostat 0,4-2,5 bars	Extraflame Réf fabricant: 002000587	avec délai sur devis
	20 page 2	Pressostat	Extraflame Réf fabricant: 002000588	avec délai sur devis
	21 page 3	électropompe	Extraflame Réf fabricant: 002000631	avec délai sur devis
	22 page 3	Vanne automatique 3/8	Extraflame Réf fabricant: 002000632	avec délai sur devis
	23 page 2	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	24 page 2	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	25 page 2	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	26 page 3	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	28 page 2	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	30 page 3	Garniture carton 1	Extraflame Réf fabricant: 002003300	avec délai sur devis
	32 page 3	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	33 page 2	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	34 page 2	Fermeture orifices capteur	Extraflame Réf fabricant: 002207542	avec délai sur devis
	35 page 2	Câble d alimentation	Extraflame Réf fabricant: 002270001	avec délai sur devis
	36 page 2	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	37 page 2	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	38 page 2	Câble électrique	Extraflame Réf fabricant: 002270050	avec délai sur devis
	39 page 2	Câble électrique	Extraflame Réf fabricant: 002270058	avec délai sur devis
	40 page 2	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	41 page 2	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	42 page 2	Câblage électrique	Extraflame Réf fabricant: 002270293	avec délai sur devis
	43 page 2	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	44 page 2	Câblage électrique	Extraflame Réf fabricant: 002270304	avec délai sur devis
	45 page 2	Câblage électrique	Extraflame Réf fabricant: 002270307	avec délai sur devis
	46 page 2	Ventilateur tangentiel	Extraflame Réf fabricant: 002271003	avec délai sur devis
	47 page 3	Motoréducteur	Extraflame Réf fabricant: 002271013	avec délai sur devis
	48 page 3	Moteur sortie fumée	Extraflame Réf fabricant: 002271023	avec délai sur devis
	49 page 3	Bougie allumage 300 w câble 500 mm	Extraflame Réf fabricant: 002271030	avec délai sur devis
	50 page 3	Passe-câble	Extraflame Réf fabricant: 002271302	avec délai sur devis
	52 page 2	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	53 page 2	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	54 page 3	Capteur débitmètre	Extraflame Réf fabricant: 002272583	avec délai sur devis
	55 page 1	Afficheur lcd	Extraflame Réf fabricant: 002272588	avec délai sur devis
	56 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	57 page 1	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	58 page 1	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	59 page 3	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	60 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	61 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	62 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	63 page 3	Vase d expansion 6 l 3/8	Extraflame Réf fabricant: 002276151	avec délai sur devis
	64 page 1	Vitrocéramique 443x281x4 mm	Extraflame Réf fabricant: 002276404	avec délai sur devis
	66 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	71 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	78 page 3	Tuyau vanne	Extraflame Réf fabricant: 002278466	avec délai sur devis
	79 page 2	Turbulateur	Extraflame Réf fabricant: 002279121	avec délai sur devis
	80 page 2	étrier racleur	Extraflame Réf fabricant: 002279122	avec délai sur devis
	81 page 2	étrier racleur	Extraflame Réf fabricant: 002279123	avec délai sur devis
	82 page 3	étrier vase d expansion zingué	Extraflame Réf fabricant: 002279139	avec délai sur devis
	83 page 3	étrier tuyaux cuivre zinguée	Extraflame Réf fabricant: 002279304	avec délai sur devis
	84 page 3	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	85 page 2	Support carte	Extraflame Réf fabricant: 002279316	avec délai sur devis
	86 page 3	Paroi inférieure droite réservoir zingué	Extraflame Réf fabricant: 002279460	avec délai sur devis
	87 page 2	Bride tangentielle zinguée	Extraflame Réf fabricant: 002279461	avec délai sur devis
	88 page 3	Rallonge fond zingué	Extraflame Réf fabricant: 002279462	avec délai sur devis
	89 page 3	Support latéral droit zingué	Extraflame Réf fabricant: 002279463	avec délai sur devis
	90 page 3	Support latéral gauche zingué	Extraflame Réf fabricant: 002279464	avec délai sur devis
	91 page 3	Bride vase d expansion	Extraflame Réf fabricant: 002279469	avec délai sur devis
	92 page 2	Paroi supérieure postérieure réservoir zinguée	Extraflame Réf fabricant: 002279470	avec délai sur devis
	93 page 2	Déflecteur fumée	Extraflame Réf fabricant: 002279474	avec délai sur devis
	94 page 2	Dos zingué	Extraflame Réf fabricant: 002279480	avec délai sur devis
	95 page 3	Bride bloque-tuyaux	Extraflame Réf fabricant: 002279482	avec délai sur devis
	96 page 3	Profil latéral zingué	Extraflame Réf fabricant: 002279483	avec délai sur devis
	97 page 3	Profil latéral zingué	Extraflame Réf fabricant: 002279484	avec délai sur devis
	98 page 1	Grille réservoir	Extraflame Réf fabricant: 002279485	avec délai sur devis
	99 page 1	Crochet boîtier synoptique	Extraflame Réf fabricant: 002279486	avec délai sur devis
	100 page 2	Cornière gauche zinguée	Extraflame Réf fabricant: 002279487	avec délai sur devis
	101 page 2	Cornière droite zinguée	Extraflame Réf fabricant: 002279488	avec délai sur devis
	102 page 1	Boîtier protection afficheur zingué	Extraflame Réf fabricant: 002279489	avec délai sur devis
	103 page 3	étrier thermostat zingué	Extraflame Réf fabricant: 002279490	avec délai sur devis
	104 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279491	avec délai sur devis
	105 page 3	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002279492	avec délai sur devis
	106 page 3	Paroi inférieure postérieure réservoir	Extraflame Réf fabricant: 002279493	avec délai sur devis
	107 page 3	Boîte paroi réservoir zinguée	Extraflame Réf fabricant: 002279494	avec délai sur devis
	108 page 1	Crochet boîtier synoptique	Extraflame Réf fabricant: 002279495	avec délai sur devis
	109 page 3	étrier pompe zinguée	Extraflame Réf fabricant: 002279496	avec délai sur devis
	110 page 2	Carter vase d expansion	Extraflame Réf fabricant: 002279497	avec délai sur devis
	111 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002279498	avec délai sur devis
	112 page 2	Tige fixation échangeur	Extraflame Réf fabricant: 002279502	avec délai sur devis
	113 page 2	Tige racleurs	Extraflame Réf fabricant: 002279503	avec délai sur devis
	114 page 3	équerre protège-tuyaux	Extraflame Réf fabricant: 002279504	avec délai sur devis
	115 page 3	Bride motoréducteur zinguée	Extraflame Réf fabricant: 002279512	avec délai sur devis
	116 page 1	Bride afficheur zinguée	Extraflame Réf fabricant: 002279583	avec délai sur devis
	117 page 1	équerre parties latérales fonte zinguée	Extraflame Réf fabricant: 002279584	avec délai sur devis
	118 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	119 page 2	Tôle déflecteur zinguée	Extraflame Réf fabricant: 002279591	avec délai sur devis
	120 page 2	Tige racleurs	Extraflame Réf fabricant: 002279592	avec délai sur devis
	121 page 2	Fond brasier acier	Extraflame Réf fabricant: 002279601	avec délai sur devis
	122 page 2	Diviseur brasier acier	Extraflame Réf fabricant: 002279606	avec délai sur devis
	123 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 002287101	avec délai sur devis
	124 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	125 page 2	Câble électrique	Extraflame Réf fabricant: 002500040	avec délai sur devis
	126 page 1	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273319	avec délai sur devis
	127 page 1	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273320	avec délai sur devis
	128 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277066	avec délai sur devis
	129 page 1	Bride chute pellet noir	Extraflame Réf fabricant: 003277384	avec délai sur devis
	130 page 1	Flanc noir	Extraflame Réf fabricant: 003277385	avec délai sur devis
	131 page 1	Flanc rouge	Extraflame Réf fabricant: 003277386	avec délai sur devis
	132 page 2	Ensemble échangeur noir	Extraflame Réf fabricant: 003277387	avec délai sur devis
	133 page 1	Porte noire	Extraflame Réf fabricant: 003277388	avec délai sur devis
	134 page 1	Grille noire	Extraflame Réf fabricant: 003277389	avec délai sur devis
	135 page 1	Grille noire	Extraflame Réf fabricant: 003277390	avec délai sur devis
	137 page 1	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	138 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277481	avec délai sur devis
	139 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277482	avec délai sur devis
	140 page 1	équerre support porte noire	Extraflame Réf fabricant: 003277483	avec délai sur devis
	141 page 1	Poignée noir	Extraflame Réf fabricant: 003277534	avec délai sur devis
	142 page 1	Déflecteur noir	Extraflame Réf fabricant: 003277545	avec délai sur devis
	143 page 1	Déflecteur inférieur noir	Extraflame Réf fabricant: 003277546	avec délai sur devis
	144 page 2	Lamelle pare-flamme noir	Extraflame Réf fabricant: 003277561	avec délai sur devis
	145 page 2	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	146 page 3	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	147 page 3	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278180	avec délai sur devis
	148 page 1	Partie latérale fonte noir	Extraflame Réf fabricant: 003278182	avec délai sur devis
	149 page 1	Partie latérale fonte noir	Extraflame Réf fabricant: 003278183	avec délai sur devis
	150 page 2	Pare-flamme noir	Extraflame Réf fabricant: 003278195	avec délai sur devis
	151 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278130	avec délai sur devis
	152 page 2	Brasier complet	Extraflame Réf fabricant: 004278140	avec délai sur devis
	155 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	156 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	158 page 3	Robinet de vidange avec bouchon 1/2	Extraflame Réf fabricant: 006008510	avec délai sur devis
	160 page 3	Tuyau flex 3/8 m	Extraflame Réf fabricant: 006008527	avec délai sur devis
	161 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	162 page 1	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	163 page 2	Tige	Extraflame Réf fabricant: 006277052	avec délai sur devis
	165 page 2	Douille	Extraflame Réf fabricant: 006277070	avec délai sur devis
	166 page 2	Pivot acier	Extraflame Réf fabricant: 006277072	avec délai sur devis
	167 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	168 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	171 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273212	avec délai sur devis
	174 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Melinda Idro Steel (2011) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
