Poêle Extraflame Novella Plus (2015)

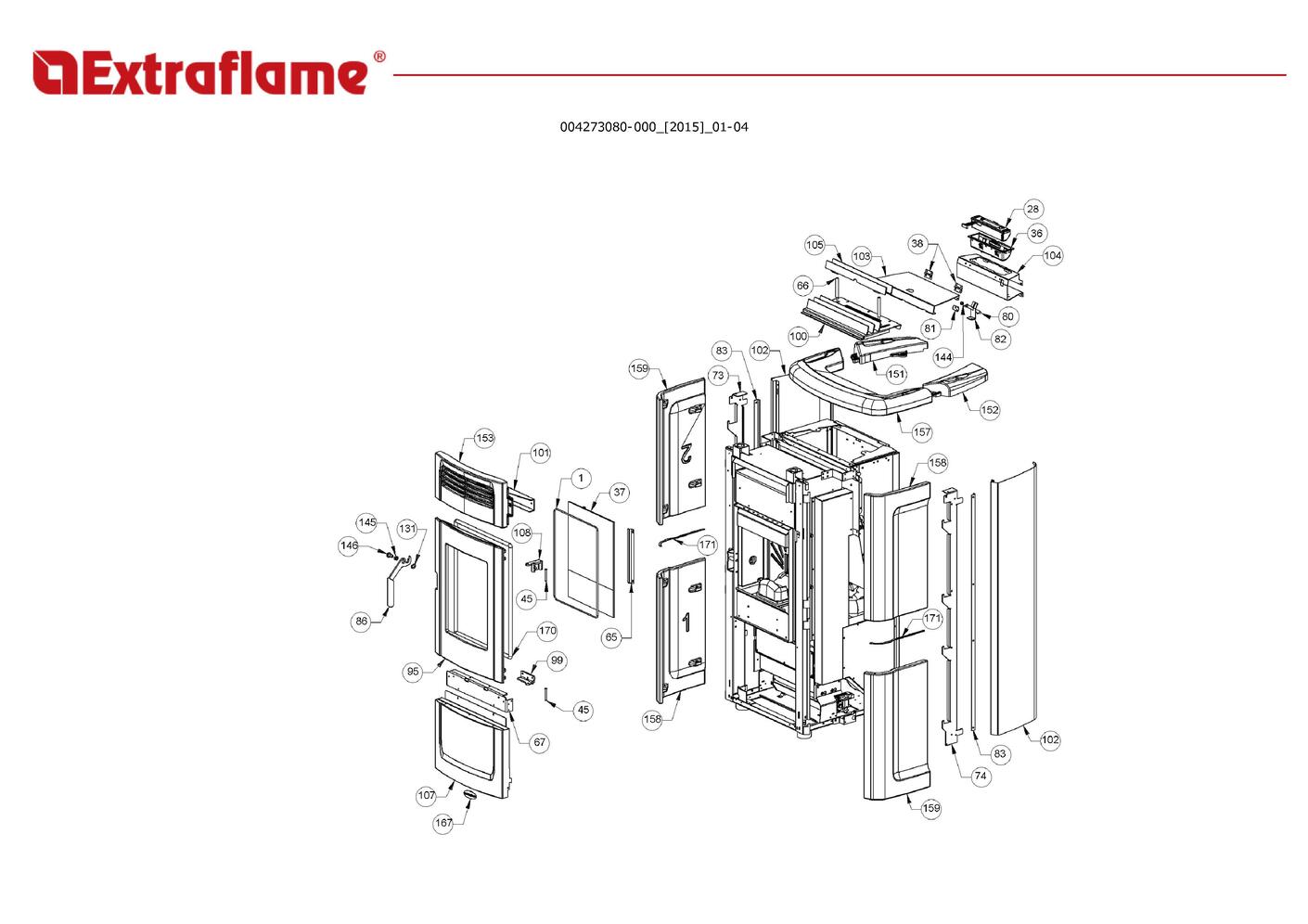

page 1

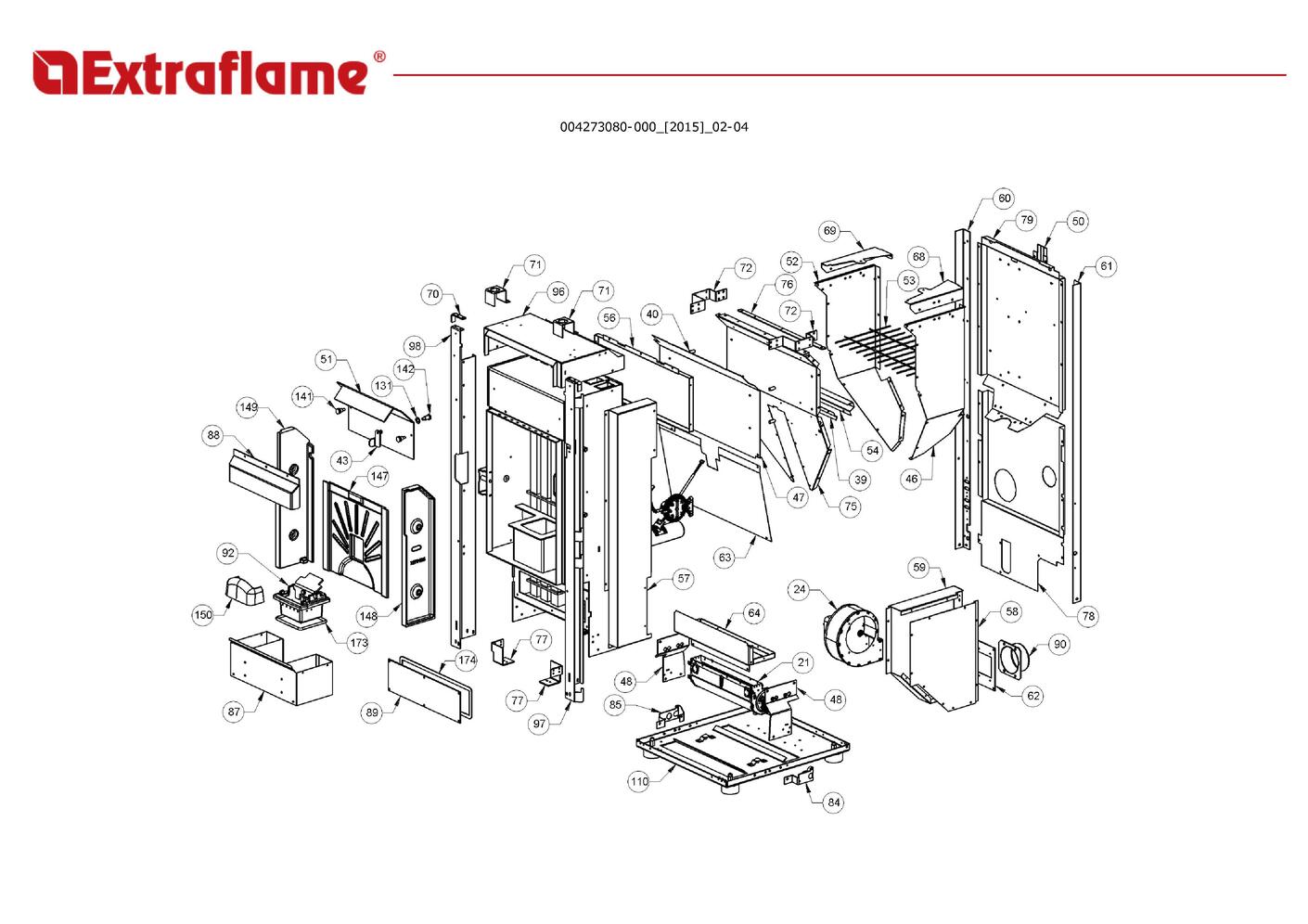

page 4

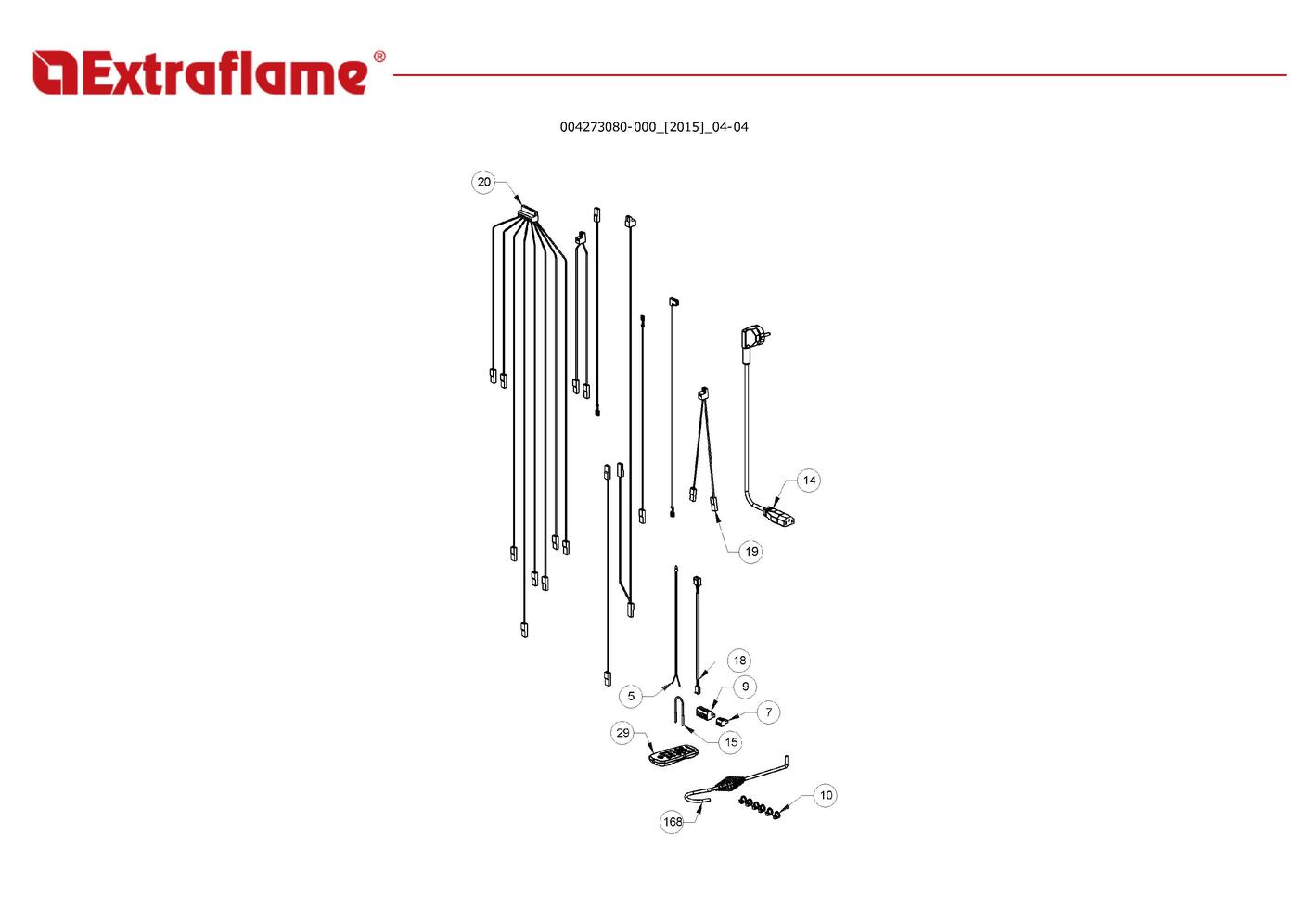

page 8

page 10

Position

Schéma

000006765	Garniture/tresse 4 mm	1
002272587	Display lcd ventilés	28
002273040	Boîtier plastique	36
002276442	Vitrocéramique sérigraphiée 370x258,5x4 mm	37
002277403	Charnière couvercle réservoir noir	38
002279585	Rivet 5x46 bruni	45
002288837	Cadre de fixation vitre	65
002288838	Rallonge tige racleurs	66
002288847	Profil zingué	67
002288853	Support céramique zingué	73
002288854	Support céramique zingué	74
002288983	Tige couvercle réservoir	80
002288984	Support tige couvercle zingué	81
002288985	Bloc-tige couvercle réservoir	82
002288989	Cornière	83
003277676	Poignée noir	86
003278374	Porte fonte perforée	95
003278432	Charnière inférieure noir	99
003278492	Ensemble grille gris	100
003278493	Grille noire	101
003278494	Flanc gris	102
003278495	Couvercle réservoir gris	103
003278496	Support synoptique noir	104
003278497	Lamelle racleur gris	105
003278645	Porte-grille	107
003278702	Charnière supérieure noire	108
006000827	Rondelle élastique 10 mm	131
006277141	Douille	144
006277400	Hexagone pour réglage	145
006277401	Pivot laiton	146
007270263	Partie latérale fonte	151
007270264	Partie latérale fonte	152
007270265	Grille fonte émaillée	153
007273462	Couverture céramique ivoire	157
007273463	Carreau céramique ivoire	158
007273464	Carreau céramique ivoire	159
009270454	étiquette adhésive	167
000006787	Joint 12 mm	170
000006776	Garniture/tresse 6x2 mm	171

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Novella Plus (2015)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006765	avec délai sur devis
	2 page 10	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	3 page 10	Sonde fumées avec gaine	Extraflame Réf fabricant: 002000564	avec délai sur devis
	4 page 10	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	5 page 8	Sonde ntc ambiance / reservoir 550mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	6 page 10	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	7 page 8	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	8 page 10	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	9 page 8	Connecteur électrique	Extraflame Réf fabricant: 002001334	avec délai sur devis
	10 page 8	Collier plastique	Extraflame Réf fabricant: 002001601	avec délai sur devis
	13 page 10	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	14 page 8	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	15 page 8	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	17 page 10	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	17 page 10	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	18 page 8	Câblage encodeur	Extraflame Réf fabricant: 002270311	avec délai sur devis
	19 page 8	Câblage électrique	Extraflame Réf fabricant: 002270313	avec délai sur devis
	20 page 8	Câblage électrique	Extraflame Réf fabricant: 002270453	avec délai sur devis
	21 page 4	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	21 page 4	Tampon en caoutchouc côté moteur	Extraflame Réf fabricant: 002273018	avec délai sur devis
	21 page 4	Tampon en caoutchouc extérieur	Extraflame Réf fabricant: 002273017	avec délai sur devis
	22 page 10	Motoréducteur merkle b4415up 230v 50hz	Extraflame Réf fabricant: 002271032	avec délai sur devis
	23 page 10	Encodeur du moteur des fumées	Extraflame Réf fabricant: 002272616	avec délai sur devis
	23 page 10	Moteur des fumees pl21	Extraflame Réf fabricant: 002271033	avec délai sur devis
	24 page 4	Moteur centrifuge natalini p1211008	Extraflame Réf fabricant: 002271034	avec délai sur devis
	25 page 10	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	26 page 10	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	27 page 10	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	28 page 1	Display lcd ventilés	Extraflame Réf fabricant: 002272587	avec délai sur devis
	29 page 8	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	30 page 10	Carte électronique de sécurité vis	Extraflame Réf fabricant: 002272599	avec délai sur devis
	31 page 10	Capteur de flux	Extraflame Réf fabricant: 002272612	avec délai sur devis
	32 page 10	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	33 page 10	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	34 page 10	Bague pastique	Extraflame Réf fabricant: 002273032	avec délai sur devis
	35 page 10	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	36 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	37 page 1	Vitrocéramique sérigraphiée 370x258,5x4 mm	Extraflame Réf fabricant: 002276442	avec délai sur devis
	38 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	39 page 4	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	40 page 4	Entretoise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	41 page 10	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	42 page 10	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	43 page 4	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	44 page 10	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	45 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	46 page 4	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002287192	avec délai sur devis
	47 page 4	Déflecteur	Extraflame Réf fabricant: 002287197	avec délai sur devis
	48 page 4	étrier chambre combustion	Extraflame Réf fabricant: 002287201	avec délai sur devis
	49 page 10	Support carte électronique zingué	Extraflame Réf fabricant: 002287213	avec délai sur devis
	50 page 4	Boîtier protection afficheur zingué	Extraflame Réf fabricant: 002287214	avec délai sur devis
	51 page 4	Déflecteur fumée	Extraflame Réf fabricant: 002287222	avec délai sur devis
	52 page 4	Paroi réservoir	Extraflame Réf fabricant: 002287223	avec délai sur devis
	53 page 4	Grille chromée	Extraflame Réf fabricant: 002287234	avec délai sur devis
	54 page 4	équerre protège-tuyaux	Extraflame Réf fabricant: 002287235	avec délai sur devis
	55 page 10	Boîtier aspiration	Extraflame Réf fabricant: 002287273	avec délai sur devis
	56 page 4	Boîtier aspiration	Extraflame Réf fabricant: 002287274	avec délai sur devis
	57 page 4	Boîtier aspiration	Extraflame Réf fabricant: 002287275	avec délai sur devis
	58 page 4	Couvercle boîtier ventilation	Extraflame Réf fabricant: 002287276	avec délai sur devis
	59 page 4	Boîtier aspiration	Extraflame Réf fabricant: 002287277	avec délai sur devis
	60 page 4	Cornière gauche zinguée	Extraflame Réf fabricant: 002287278	avec délai sur devis
	61 page 4	Cornière droite zinguée	Extraflame Réf fabricant: 002287279	avec délai sur devis
	62 page 4	Bride moteur canalisation	Extraflame Réf fabricant: 002287280	avec délai sur devis
	63 page 4	Déflecteur	Extraflame Réf fabricant: 002287281	avec délai sur devis
	64 page 4	Bride ventilateur tangentiel	Extraflame Réf fabricant: 002287283	avec délai sur devis
	65 page 1	Cadre de fixation vitre	Extraflame Réf fabricant: 002288837	avec délai sur devis
	66 page 1	Rallonge tige racleurs	Extraflame Réf fabricant: 002288838	avec délai sur devis
	67 page 1	Profil zingué	Extraflame Réf fabricant: 002288847	avec délai sur devis
	68 page 4	Support zingué	Extraflame Réf fabricant: 002288848	avec délai sur devis
	69 page 4	Support zingué	Extraflame Réf fabricant: 002288849	avec délai sur devis
	70 page 4	équerre zinguée	Extraflame Réf fabricant: 002288850	avec délai sur devis
	71 page 4	Support zingué	Extraflame Réf fabricant: 002288851	avec délai sur devis
	72 page 4	Support zingué	Extraflame Réf fabricant: 002288852	avec délai sur devis
	73 page 1	Support céramique zingué	Extraflame Réf fabricant: 002288853	avec délai sur devis
	74 page 1	Support céramique zingué	Extraflame Réf fabricant: 002288854	avec délai sur devis
	75 page 4	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002288855	avec délai sur devis
	76 page 4	Entretoise zinguée	Extraflame Réf fabricant: 002288856	avec délai sur devis
	77 page 4	étrier zingué	Extraflame Réf fabricant: 002288857	avec délai sur devis
	78 page 4	Grille perforée	Extraflame Réf fabricant: 002288858	avec délai sur devis
	79 page 4	Paroi postérieure	Extraflame Réf fabricant: 002288982	avec délai sur devis
	80 page 1	Tige couvercle réservoir	Extraflame Réf fabricant: 002288983	avec délai sur devis
	81 page 1	Support tige couvercle zingué	Extraflame Réf fabricant: 002288984	avec délai sur devis
	82 page 1	Bloc-tige couvercle réservoir	Extraflame Réf fabricant: 002288985	avec délai sur devis
	83 page 1	Cornière	Extraflame Réf fabricant: 002288989	avec délai sur devis
	84 page 4	équerre zinguée	Extraflame Réf fabricant: 002289165	avec délai sur devis
	85 page 4	équerre zinguée	Extraflame Réf fabricant: 002289166	avec délai sur devis
	86 page 1	Poignée noir	Extraflame Réf fabricant: 003277676	avec délai sur devis
	87 page 4	Tiroir cendres noir	Extraflame Réf fabricant: 003277679	avec délai sur devis
	88 page 4	Déflecteur noir	Extraflame Réf fabricant: 003277680	avec délai sur devis
	89 page 4	Couvercle inspection noir	Extraflame Réf fabricant: 003277681	avec délai sur devis
	90 page 4	Rallonge canalisation noire	Extraflame Réf fabricant: 003277695	avec délai sur devis
	91 page 10	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	92 page 4	Brasier fonte avec diviseur et pivot	Extraflame Réf fabricant: 003278221	avec délai sur devis
	93 page 10	Chambre de combustion	Extraflame Réf fabricant: 003278281	avec délai sur devis
	94 page 10	Tuyau support résistance noir	Extraflame Réf fabricant: 003278282	avec délai sur devis
	95 page 1	Porte fonte perforée	Extraflame Réf fabricant: 003278374	avec délai sur devis
	96 page 4	Carter supérieur noir	Extraflame Réf fabricant: 003278429	avec délai sur devis
	97 page 4	Support céramique	Extraflame Réf fabricant: 003278430	avec délai sur devis
	98 page 4	Support céramique	Extraflame Réf fabricant: 003278431	avec délai sur devis
	99 page 1	Charnière inférieure noir	Extraflame Réf fabricant: 003278432	avec délai sur devis
	100 page 1	Ensemble grille gris	Extraflame Réf fabricant: 003278492	avec délai sur devis
	101 page 1	Grille noire	Extraflame Réf fabricant: 003278493	avec délai sur devis
	102 page 1	Flanc gris	Extraflame Réf fabricant: 003278494	avec délai sur devis
	103 page 1	Couvercle réservoir gris	Extraflame Réf fabricant: 003278495	avec délai sur devis
	104 page 1	Support synoptique noir	Extraflame Réf fabricant: 003278496	avec délai sur devis
	105 page 1	Lamelle racleur gris	Extraflame Réf fabricant: 003278497	avec délai sur devis
	106 page 10	Ensemble tuyau prise d air noir	Extraflame Réf fabricant: 003278575	avec délai sur devis
	107 page 1	Porte-grille	Extraflame Réf fabricant: 003278645	avec délai sur devis
	108 page 1	Charnière supérieure noire	Extraflame Réf fabricant: 003278702	avec délai sur devis
	128 page 10	écrou 1/8 143006277069raccord pour tube 6 mm 169000006913tuyau sil.tras.d.int = 4 d.est = 8 172000006761garniture/tresse 4 mm	Extraflame Réf fabricant: 006000710	avec délai sur devis
	131 page 4	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	141 page 4	Pivot acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	142 page 4	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	143 page 10	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	144 page 1	Douille	Extraflame Réf fabricant: 006277141	avec délai sur devis
	145 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	146 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	147 page 4	Paroi fonte	Extraflame Réf fabricant: 007270184	avec délai sur devis
	148 page 4	Paroi fonte	Extraflame Réf fabricant: 007270185	avec délai sur devis
	149 page 4	Paroi fonte	Extraflame Réf fabricant: 007270186	avec délai sur devis
	151 page 1	Partie latérale fonte	Extraflame Réf fabricant: 007270263	avec délai sur devis
	152 page 1	Partie latérale fonte	Extraflame Réf fabricant: 007270264	avec délai sur devis
	153 page 1	Grille fonte émaillée	Extraflame Réf fabricant: 007270265	avec délai sur devis
	157 page 1	Couverture céramique ivoire	Extraflame Réf fabricant: 007273462	avec délai sur devis
	158 page 1	Carreau céramique ivoire	Extraflame Réf fabricant: 007273463	avec délai sur devis
	159 page 1	Carreau céramique ivoire	Extraflame Réf fabricant: 007273464	avec délai sur devis
	167 page 1	étiquette adhésive	Extraflame Réf fabricant: 009270454	avec délai sur devis
	168 page 8	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	169 page 10	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	170 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006787	avec délai sur devis
	171 page 1	Garniture/tresse 6x2 mm	Extraflame Réf fabricant: 000006776	avec délai sur devis
	172 page 10	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	173 page 4	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	174 page 4	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Novella Plus (2015) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
