Poêle Extraflame Katia 11 (2022)

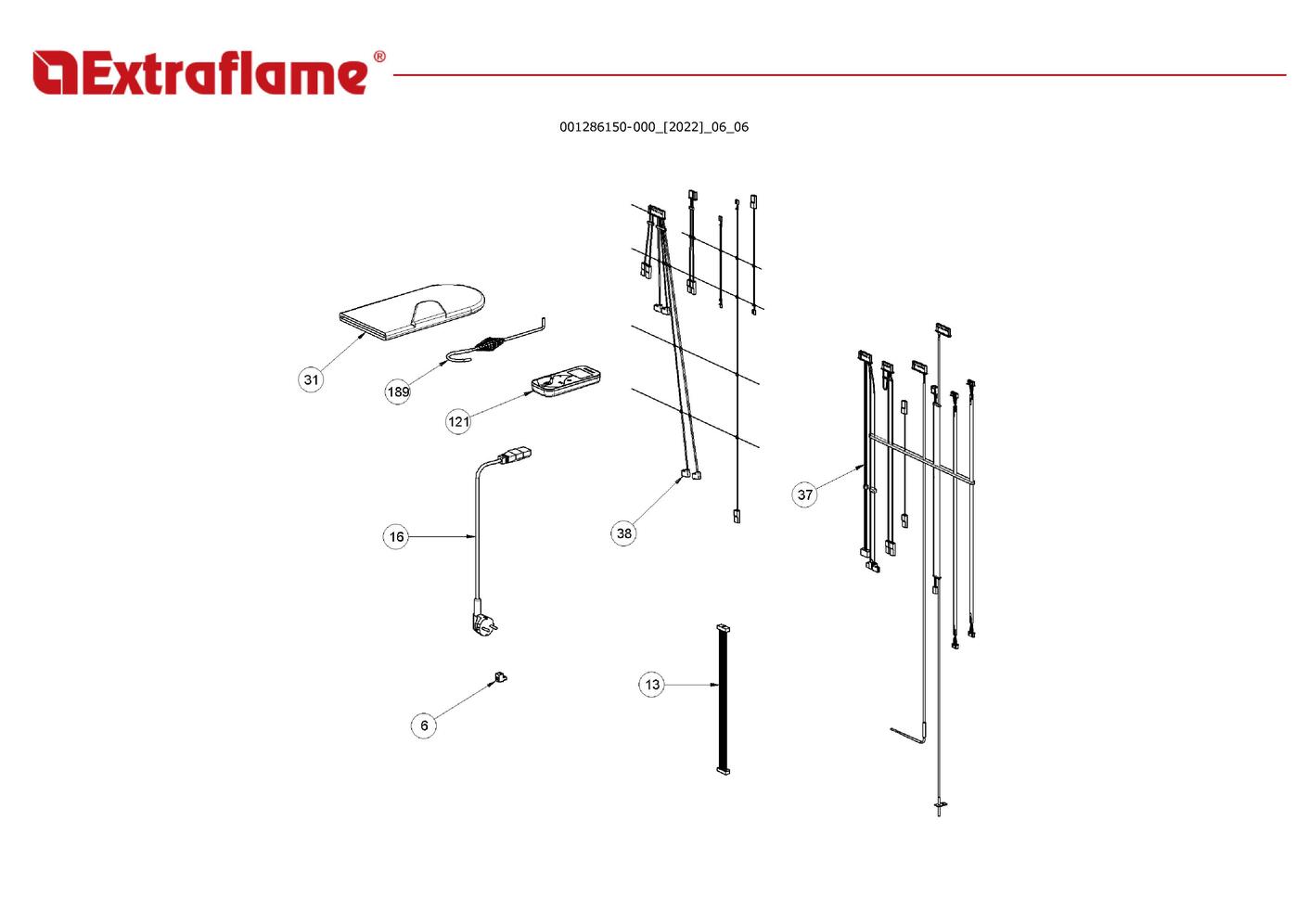

page 1

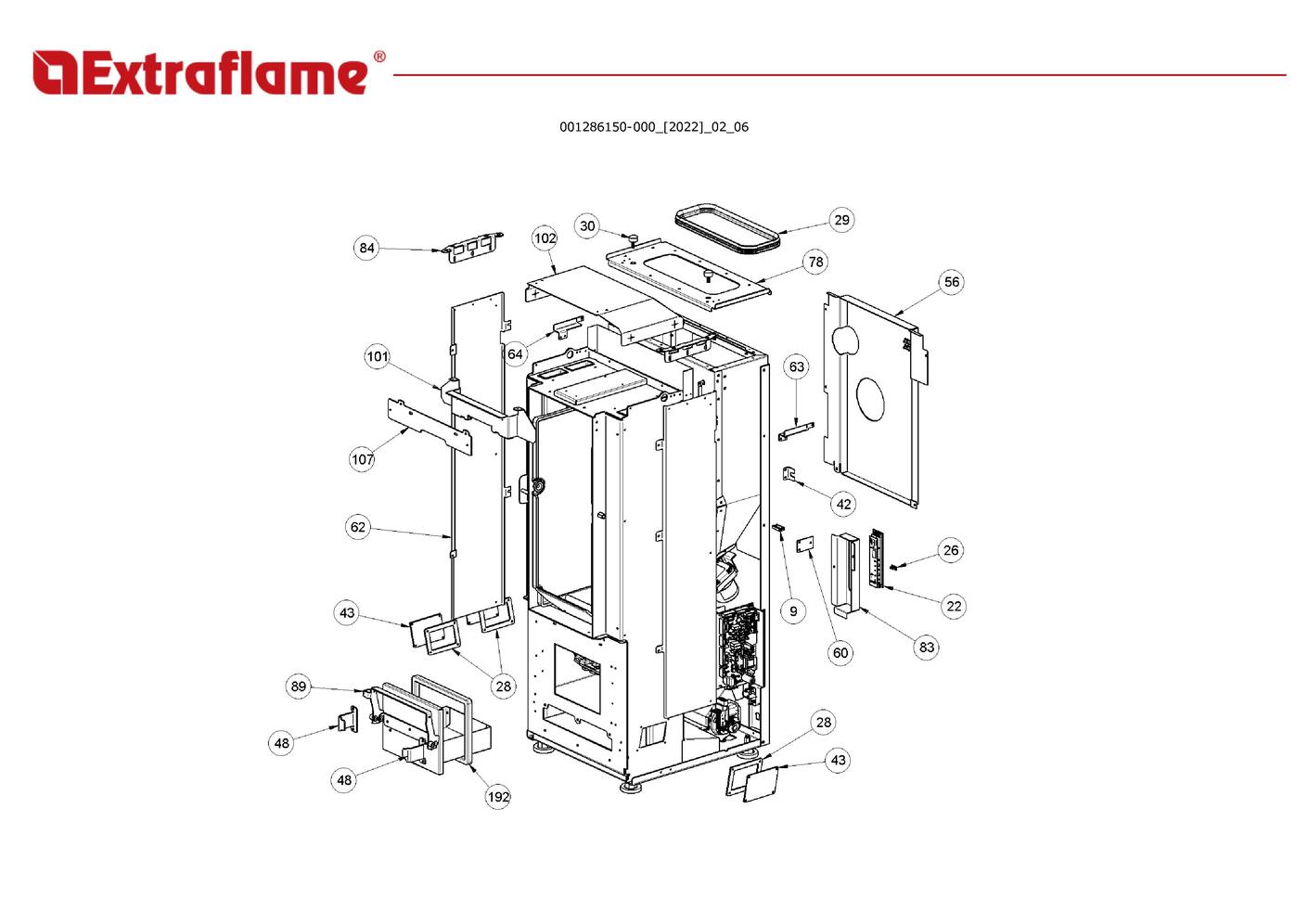

page 3

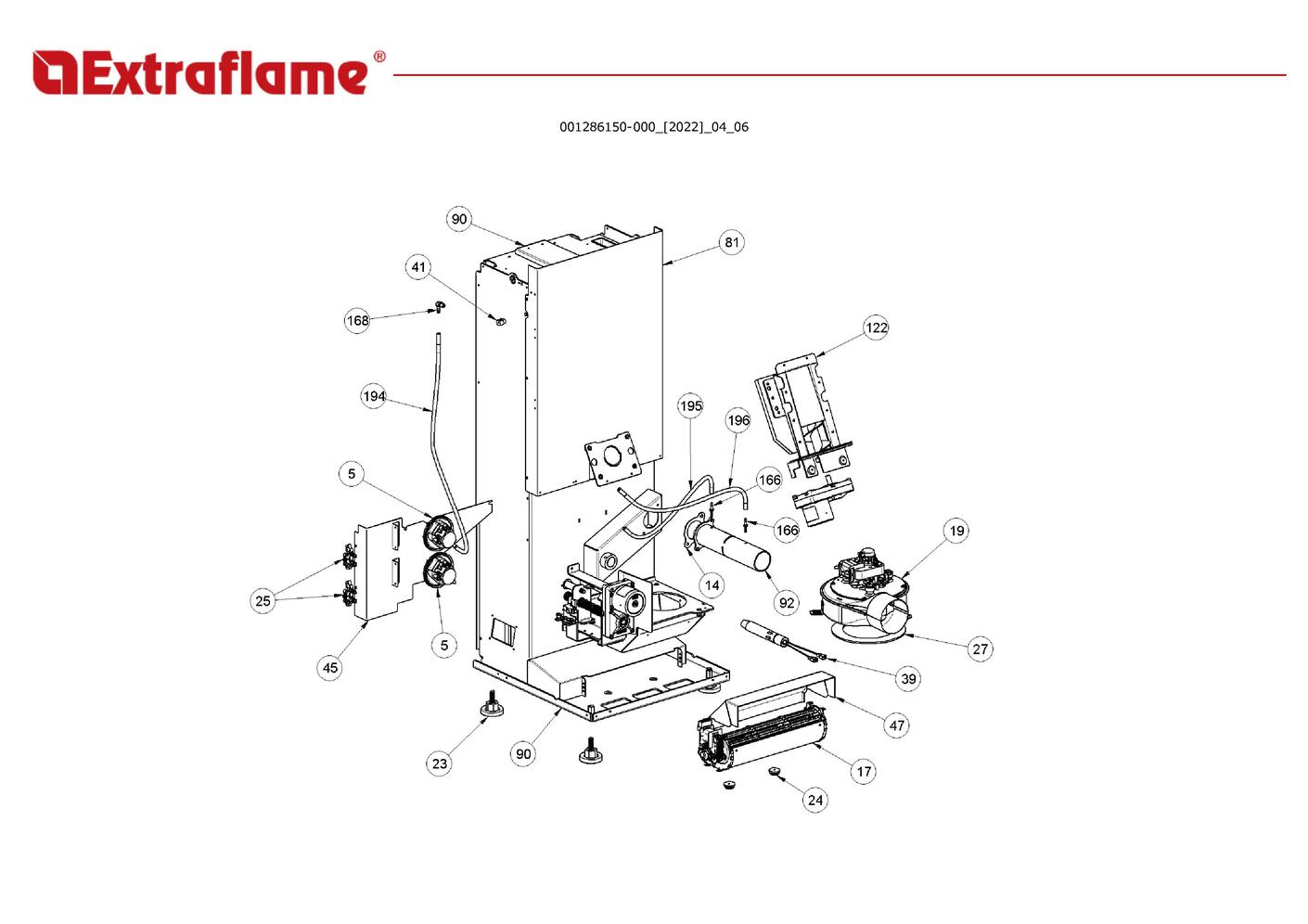

page 5

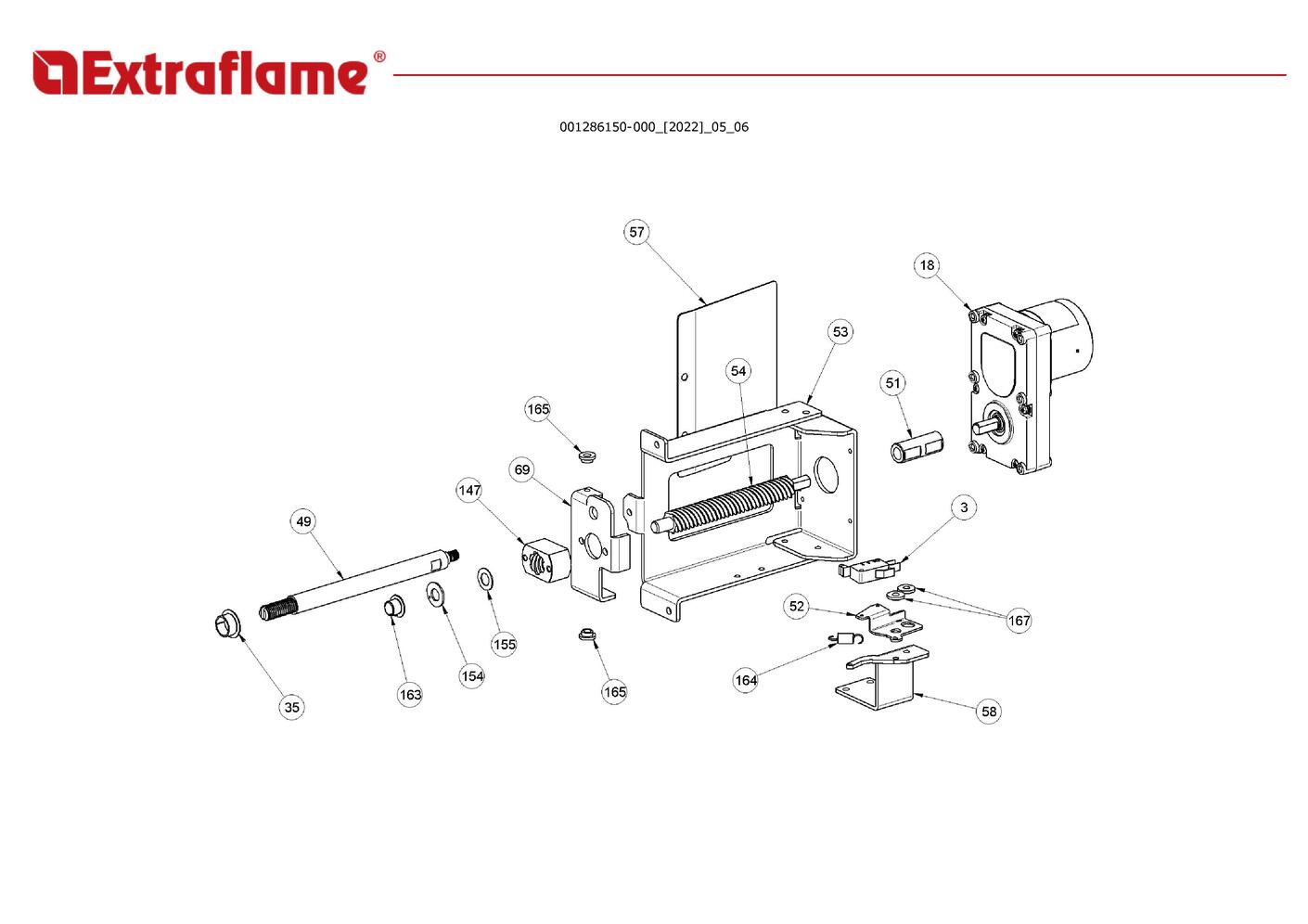

page 7

page 9

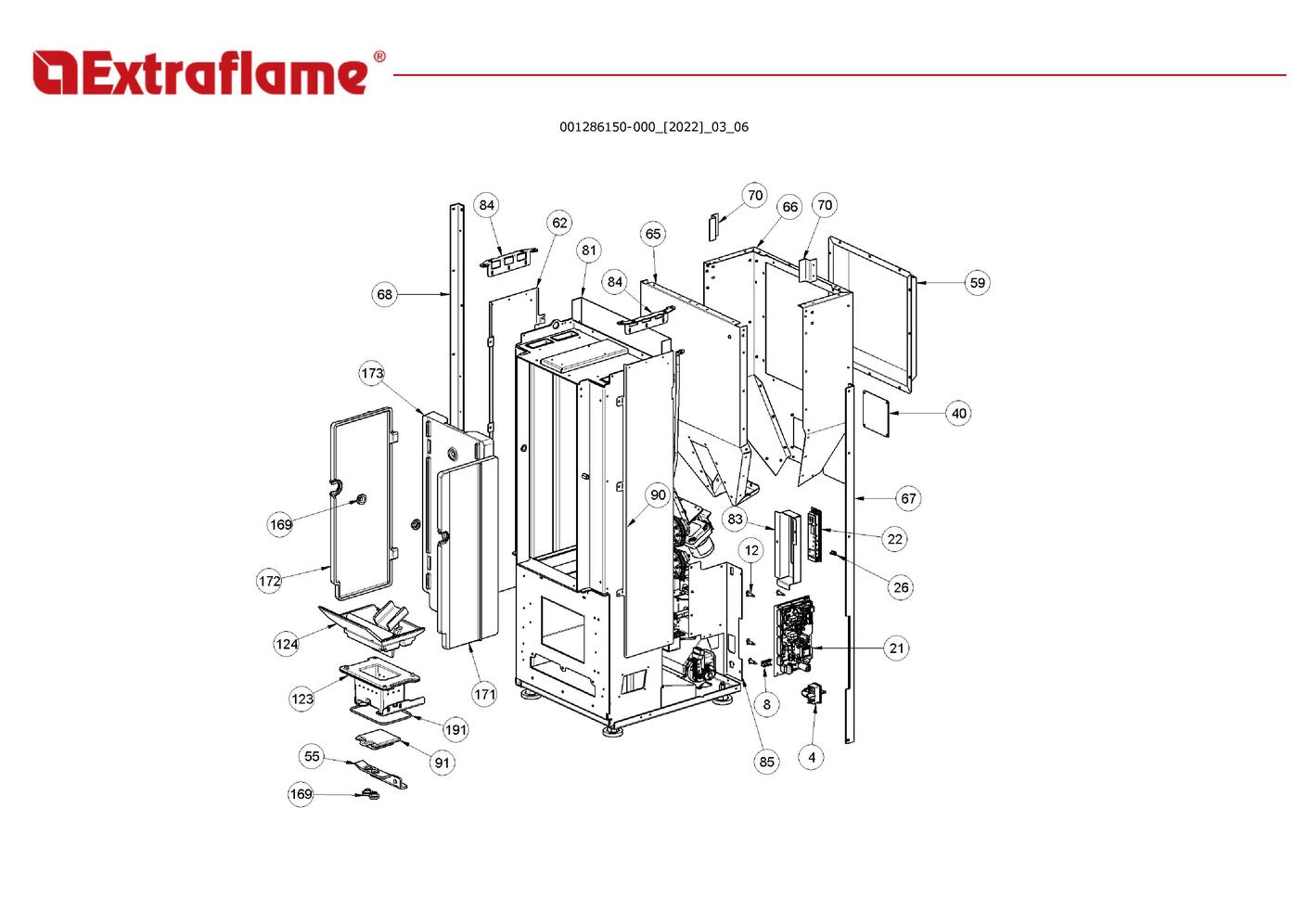

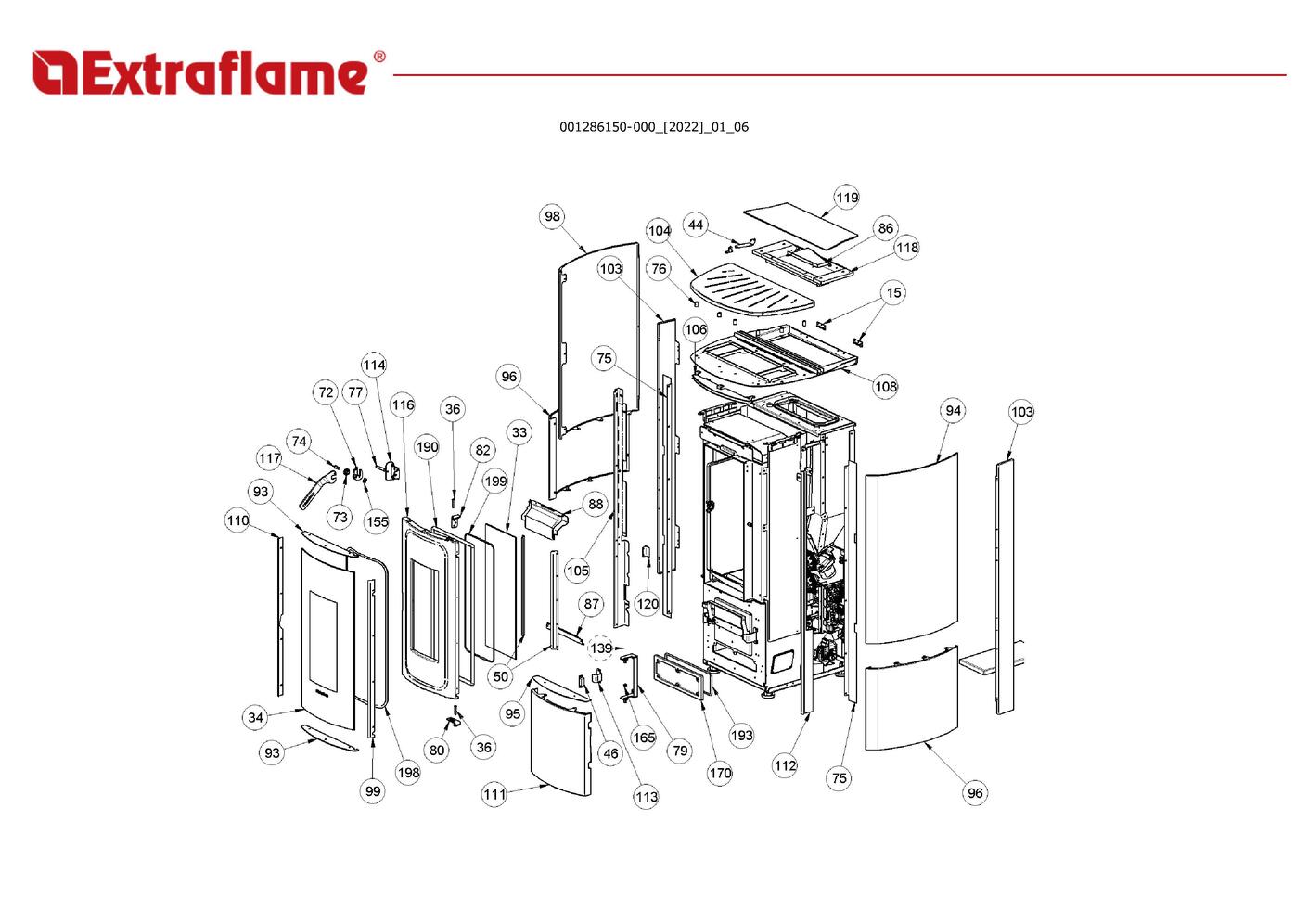

page 12

Position

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Katia 11 (2022)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	3 page 7	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	4 page 9	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	4 page 9	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	5 page 5	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	6 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	8 page 9	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	9 page 3	Bloque-câble	Extraflame Réf fabricant: 002001692	avec délai sur devis
	12 page 9	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	13 page 1	Câble électrique	Extraflame Réf fabricant: 002202509	avec délai sur devis
	14 page 5	Garniture	Extraflame Réf fabricant: 002203338	avec délai sur devis
	15 page 12	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	16 page 1	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	17 page 5	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	18 page 7	Motoréducteur brushless 4 rpm	Extraflame Réf fabricant: 002271106	avec délai sur devis
	19 page 5	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	19 page 5	Moteur des fumees trial caf15y-138psh	Extraflame Réf fabricant: 002271117	avec délai sur devis
	21 page 9	Carte electronique 3 bldc un s002_5_c	Extraflame Réf fabricant: 002272698	avec délai sur devis
	22 page 9	Carte d urgence radio + wifi 3.1	Extraflame Réf fabricant: 002272757	avec délai sur devis
	23 page 5	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	24 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	25 page 5	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	26 page 9	Bouchon	Extraflame Réf fabricant: 002273075	avec délai sur devis
	27 page 5	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	28 page 3	Garniture	Extraflame Réf fabricant: 002273366	avec délai sur devis
	29 page 3	Garniture	Extraflame Réf fabricant: 002273386	avec délai sur devis
	30 page 3	Caoutchouc anti-vibratoire	Extraflame Réf fabricant: 002273436	avec délai sur devis
	31 page 1	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	33 page 12	Vitrocéramique	Extraflame Réf fabricant: 002276534	avec délai sur devis
	34 page 12	Verre céramique courbé katia	Extraflame Réf fabricant: 002276569	avec délai sur devis
	35 page 7	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	36 page 12	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	37 page 1	Câblage basse tension	Extraflame Réf fabricant: 002280190	avec délai sur devis
	37 page 1	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	37 page 1	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	37 page 1	Sonde k courbe en chambre 2 l = 750mm	Extraflame Réf fabricant: 002000720	avec délai sur devis
	38 page 1	Câblage haute tension	Extraflame Réf fabricant: 002280222	avec délai sur devis
	39 page 5	Bougie céramique ht avec tuyau	Extraflame Réf fabricant: 002289706	avec délai sur devis
	40 page 9	Inspection latérale	Extraflame Réf fabricant: 002289707	avec délai sur devis
	41 page 5	Douille	Extraflame Réf fabricant: 002290338	avec délai sur devis
	42 page 3	équerre zinguée	Extraflame Réf fabricant: 002290340	avec délai sur devis
	43 page 3	Couvercle inspection zingué	Extraflame Réf fabricant: 002290919	avec délai sur devis
	44 page 12	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	45 page 5	Retro zingué	Extraflame Réf fabricant: 002291022	avec délai sur devis
	46 page 12	Fermeture magnétique	Extraflame Réf fabricant: 002291031	avec délai sur devis
	47 page 5	Convoyeur air	Extraflame Réf fabricant: 002291032	avec délai sur devis
	48 page 3	étrier fermeture tiroir cendres	Extraflame Réf fabricant: 002291036	avec délai sur devis
	49 page 7	Tige manutention nettoyage brasier	Extraflame Réf fabricant: 002291254	avec délai sur devis
	50 page 12	Profil noir	Extraflame Réf fabricant: 002291368	avec délai sur devis
	51 page 7	Pivot acier	Extraflame Réf fabricant: 002291713	avec délai sur devis
	52 page 7	Soutien microinterrupteur	Extraflame Réf fabricant: 002292268	avec délai sur devis
	53 page 7	étrier zingué	Extraflame Réf fabricant: 002292553	avec délai sur devis
	54 page 7	Tige roulée de transmission	Extraflame Réf fabricant: 002292554	avec délai sur devis
	55 page 9	Coulisse fond brasier	Extraflame Réf fabricant: 002292555	avec délai sur devis
	56 page 3	Retro zingué	Extraflame Réf fabricant: 002292751	avec délai sur devis
	57 page 7	Protection moteur silicone	Extraflame Réf fabricant: 002292752	avec délai sur devis
	58 page 7	étrier zingué	Extraflame Réf fabricant: 002292755	avec délai sur devis
	59 page 9	Poche galvanisée	Extraflame Réf fabricant: 002292756	avec délai sur devis
	60 page 3	Support zingué	Extraflame Réf fabricant: 002292757	avec délai sur devis
	62 page 9	Carter déflecteur	Extraflame Réf fabricant: 002292763	avec délai sur devis
	63 page 3	équerre zinguée	Extraflame Réf fabricant: 002292770	avec délai sur devis
	64 page 3	équerre zinguée	Extraflame Réf fabricant: 002292771	avec délai sur devis
	65 page 9	Paroi réservoir	Extraflame Réf fabricant: 002292772	avec délai sur devis
	66 page 9	Fermeture réservoir zinguée	Extraflame Réf fabricant: 002292773	avec délai sur devis
	67 page 9	Cornière zinguée	Extraflame Réf fabricant: 002292775	avec délai sur devis
	68 page 9	Cornière zinguée	Extraflame Réf fabricant: 002292776	avec délai sur devis
	69 page 7	étrier zingué	Extraflame Réf fabricant: 002292942	avec délai sur devis
	70 page 9	Paroi zinguée	Extraflame Réf fabricant: 002292951	avec délai sur devis
	72 page 12	Loquet sinfony br. noir	Extraflame Réf fabricant: 002293369	avec délai sur devis
	73 page 12	Poignee de commande compas zn noir	Extraflame Réf fabricant: 002293370	avec délai sur devis
	74 page 12	Broche d activation poignee noire zn	Extraflame Réf fabricant: 002293371	avec délai sur devis
	75 page 12	Séparateur zn côtés katia	Extraflame Réf fabricant: 002293372	avec délai sur devis
	76 page 12	Entretoise 12x10x16.5 zn noir	Extraflame Réf fabricant: 002293373	avec délai sur devis
	77 page 12	Boussole pour poignee katia	Extraflame Réf fabricant: 002293374	avec délai sur devis
	78 page 3	Support de couvercle de réservoir zn katia	Extraflame Réf fabricant: 002293375	avec délai sur devis
	79 page 12	Cern. inf. bas de porte katia	Extraflame Réf fabricant: 002293376	avec délai sur devis
	80 page 12	Charnière inférieure	Extraflame Réf fabricant: 002293377	avec délai sur devis
	81 page 9	Chambre combinée zn arrière catia	Extraflame Réf fabricant: 002293378	avec délai sur devis
	82 page 12	Charnière supérieure	Extraflame Réf fabricant: 002293380	avec délai sur devis
	83 page 9	Support zn wifi katia	Extraflame Réf fabricant: 002293381	avec délai sur devis
	84 page 9	Cornière zinguée	Extraflame Réf fabricant: 002293382	avec délai sur devis
	85 page 9	Carte de support zn katia	Extraflame Réf fabricant: 002293414	avec délai sur devis
	86 page 12	Poignee support zn box katia	Extraflame Réf fabricant: 002293415	avec délai sur devis
	87 page 12	Déflecteur noir	Extraflame Réf fabricant: 003279080	avec délai sur devis
	88 page 12	Déflecteur noir	Extraflame Réf fabricant: 003279084	avec délai sur devis
	89 page 3	Ensemble tiroir à cendres	Extraflame Réf fabricant: 003279399	avec délai sur devis
	90 page 9	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003280217	avec délai sur devis
	91 page 9	Fond brasier perforé	Extraflame Réf fabricant: 003280492	avec délai sur devis
	92 page 5	Conduite air noir	Extraflame Réf fabricant: 003280515	avec délai sur devis
	93 page 12	Cadre court ver.f98 katia	Extraflame Réf fabricant: 003281059	avec délai sur devis
	94 page 12	Côté supérieur droit peint noir gnht550 katia	Extraflame Réf fabricant: 003281060	avec délai sur devis
	95 page 12	Couvercle peint noir gnht550 inférieur p. katia 2	Extraflame Réf fabricant: 003281061	avec délai sur devis
	96 page 12	Côté inférieur peint blanc 526 katia	Extraflame Réf fabricant: 003281062	avec délai sur devis
	98 page 12	Côté supérieur gauche peint noir gnht550 katia	Extraflame Réf fabricant: 003281064	avec délai sur devis
	99 page 12	Cadre droit ver.f98 katia	Extraflame Réf fabricant: 003281065	avec délai sur devis
	101 page 3	Support grille peint sil.noir katia	Extraflame Réf fabricant: 003281068	avec délai sur devis
	102 page 3	Carter peint noir supérieur catia	Extraflame Réf fabricant: 003281069	avec délai sur devis
	103 page 12	Face avant peinte noir gnht550 katia	Extraflame Réf fabricant: 003281071	avec délai sur devis
	104 page 12	Toit peint noir gnht 550 katia	Extraflame Réf fabricant: 003281072	avec délai sur devis
	105 page 12	Côté supérieur gauche avant ver.sil.noir katia	Extraflame Réf fabricant: 003281074	avec délai sur devis
	106 page 12	Assemblage gril vern.et sabb.n. gnht550 katia	Extraflame Réf fabricant: 003281075	avec délai sur devis
	107 page 3	Fixation de tige peinte katia côtés	Extraflame Réf fabricant: 003281076	avec délai sur devis
	108 page 12	Ensemble supp peint noir gnht550 top katia	Extraflame Réf fabricant: 003281078	avec délai sur devis
	110 page 12	Cadre gauche ver.f98 katia	Extraflame Réf fabricant: 003281080	avec délai sur devis
	111 page 12	Bas de porte blanc 526 katia	Extraflame Réf fabricant: 003281081	avec délai sur devis
	112 page 12	Côté supérieur droit ver.sil.avant noir katia	Extraflame Réf fabricant: 003281082	avec délai sur devis
	113 page 12	Support en silic. aimant katia	Extraflame Réf fabricant: 003281083	avec délai sur devis
	114 page 12	Bride pour pin katia vern.silic.	Extraflame Réf fabricant: 003281084	avec délai sur devis
	116 page 12	Porte perforée katia	Extraflame Réf fabricant: 003281119	avec délai sur devis
	117 page 12	Poignee soft touch noire extraflame	Extraflame Réf fabricant: 003281125	avec délai sur devis
	118 page 12	Comptoir-couvercle peint noir gnht550 katia	Extraflame Réf fabricant: 003281128	avec délai sur devis
	119 page 12	Ass.cop.reservoir peint noir gnht550 katia	Extraflame Réf fabricant: 003281133	avec délai sur devis
	120 page 12	Support peint sil.noir katia	Extraflame Réf fabricant: 003281156	avec délai sur devis
	121 page 1	Kit télécommande tactile	Extraflame Réf fabricant: 004270233	avec délai sur devis
	122 page 5	Conduit de chargement synfony ass	Extraflame Réf fabricant: 004270237	avec délai sur devis
	139 page 12	Vis m6x25 mm acier inox	Extraflame Réf fabricant: 006000502	avec délai sur devis
	147 page 7	écrou pour manutention fileté	Extraflame Réf fabricant: 006000737	avec délai sur devis
	154 page 7	Rondelle plate	Extraflame Réf fabricant: 006000769	avec délai sur devis
	155 page 7	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	163 page 7	Douille 10 mm	Extraflame Réf fabricant: 006008615	avec délai sur devis
	164 page 7	Ressort	Extraflame Réf fabricant: 006273003	avec délai sur devis
	165 page 7	Douille	Extraflame Réf fabricant: 006277026	avec délai sur devis
	166 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	167 page 7	Douille	Extraflame Réf fabricant: 006277135	avec délai sur devis
	168 page 5	Raccord pour tube 8 mm	Extraflame Réf fabricant: 006277163	avec délai sur devis
	169 page 9	Douille	Extraflame Réf fabricant: 006277432	avec délai sur devis
	170 page 12	Couvercle inspection noir	Extraflame Réf fabricant: 007270282	avec délai sur devis
	171 page 9	Paroi fonte	Extraflame Réf fabricant: 007270302	avec délai sur devis
	172 page 9	Paroi fonte	Extraflame Réf fabricant: 007270303	avec délai sur devis
	173 page 9	Paroi fonte	Extraflame Réf fabricant: 007270304	avec délai sur devis
	189 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	190 page 12	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	191 page 9	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	192 page 3	Garniture/tresse 15 mm	Extraflame Réf fabricant: 000006784	avec délai sur devis
	193 page 12	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	194 page 5	Sil.tube noir d.int = 5 d.est = 8	Extraflame Réf fabricant: 000006914	avec délai sur devis
	195 page 5	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	198 page 12	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	199 page 12	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
