Poêle Extraflame Giordana Idro (2012)

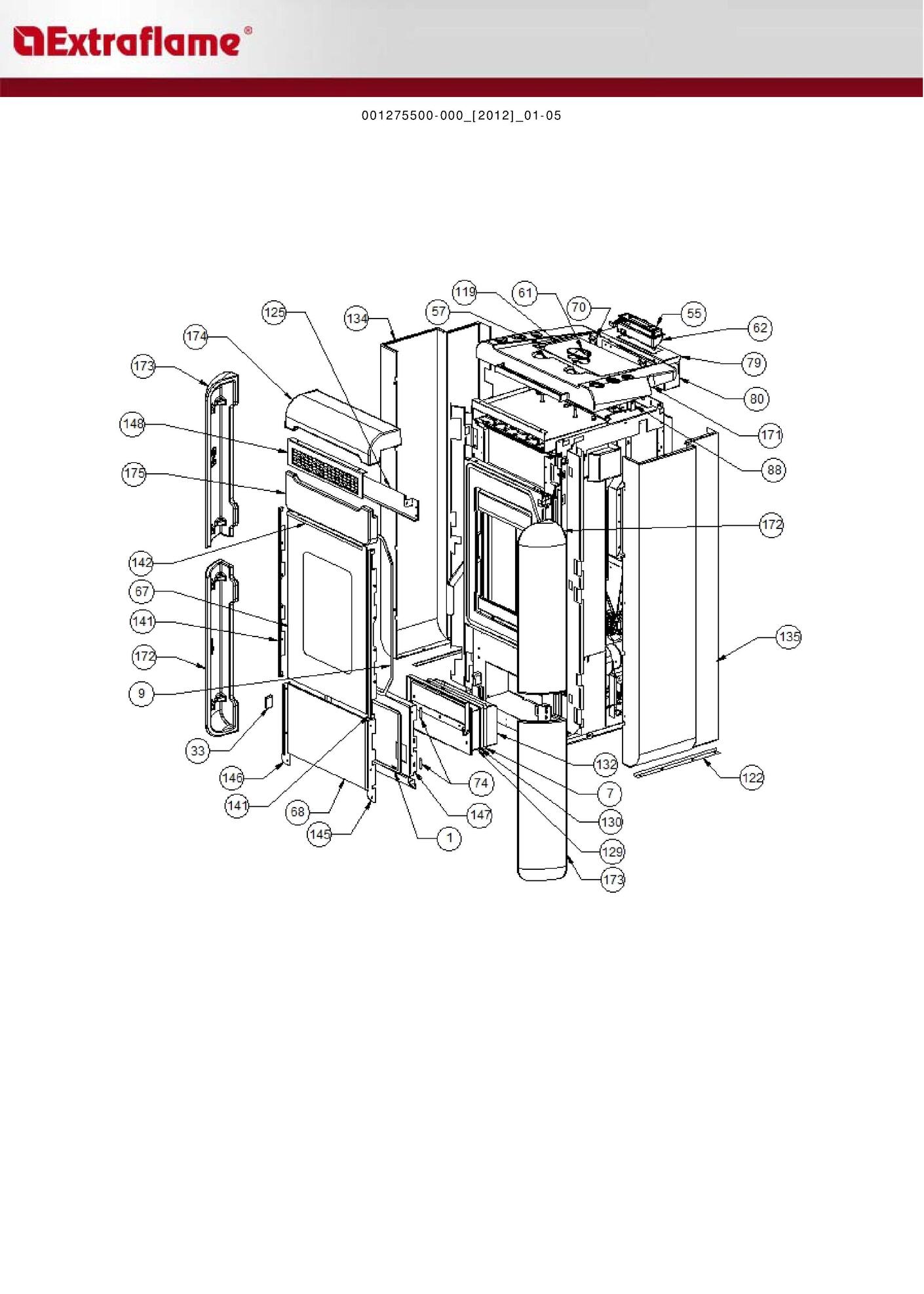

page 1

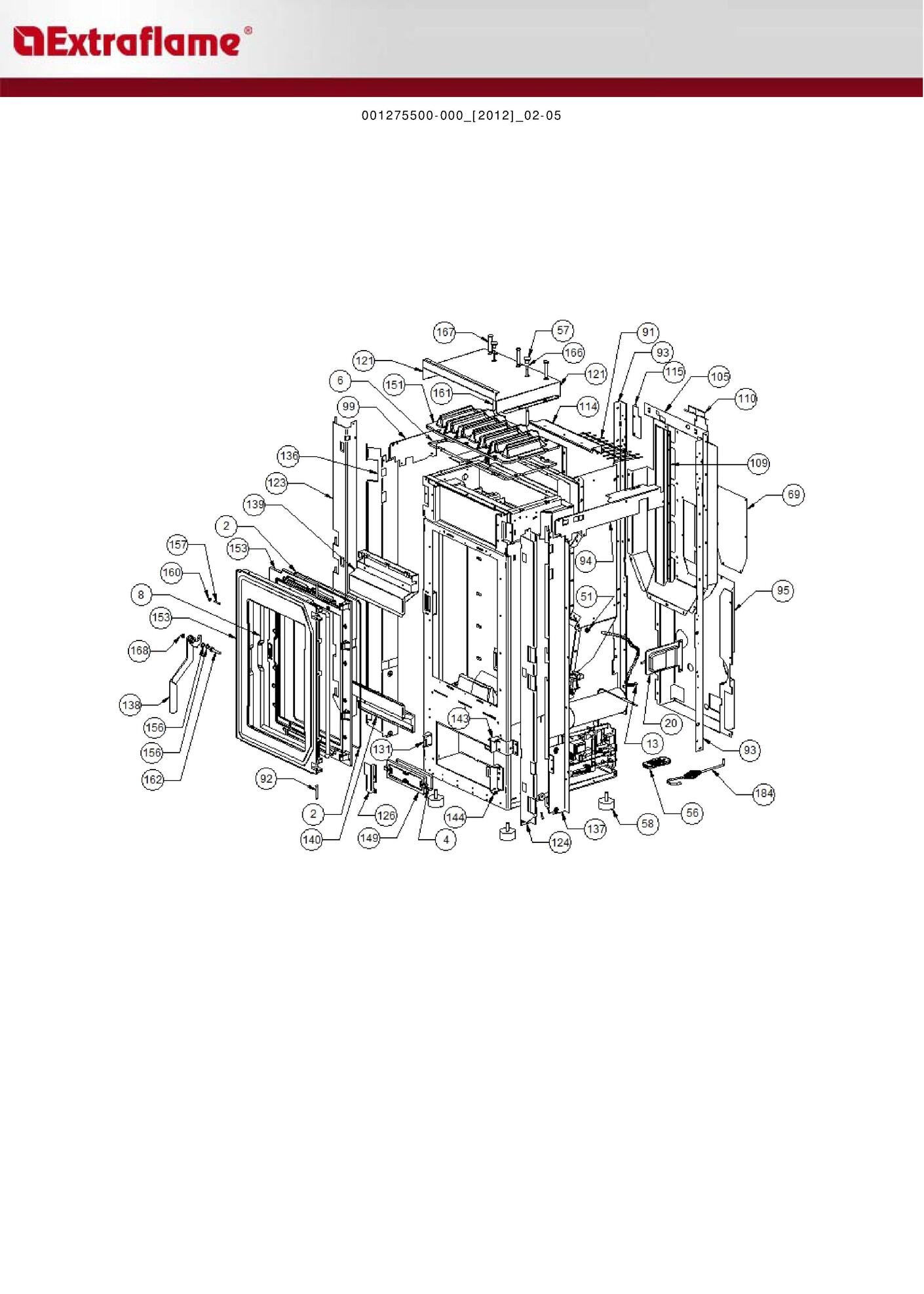

page 3

page 5

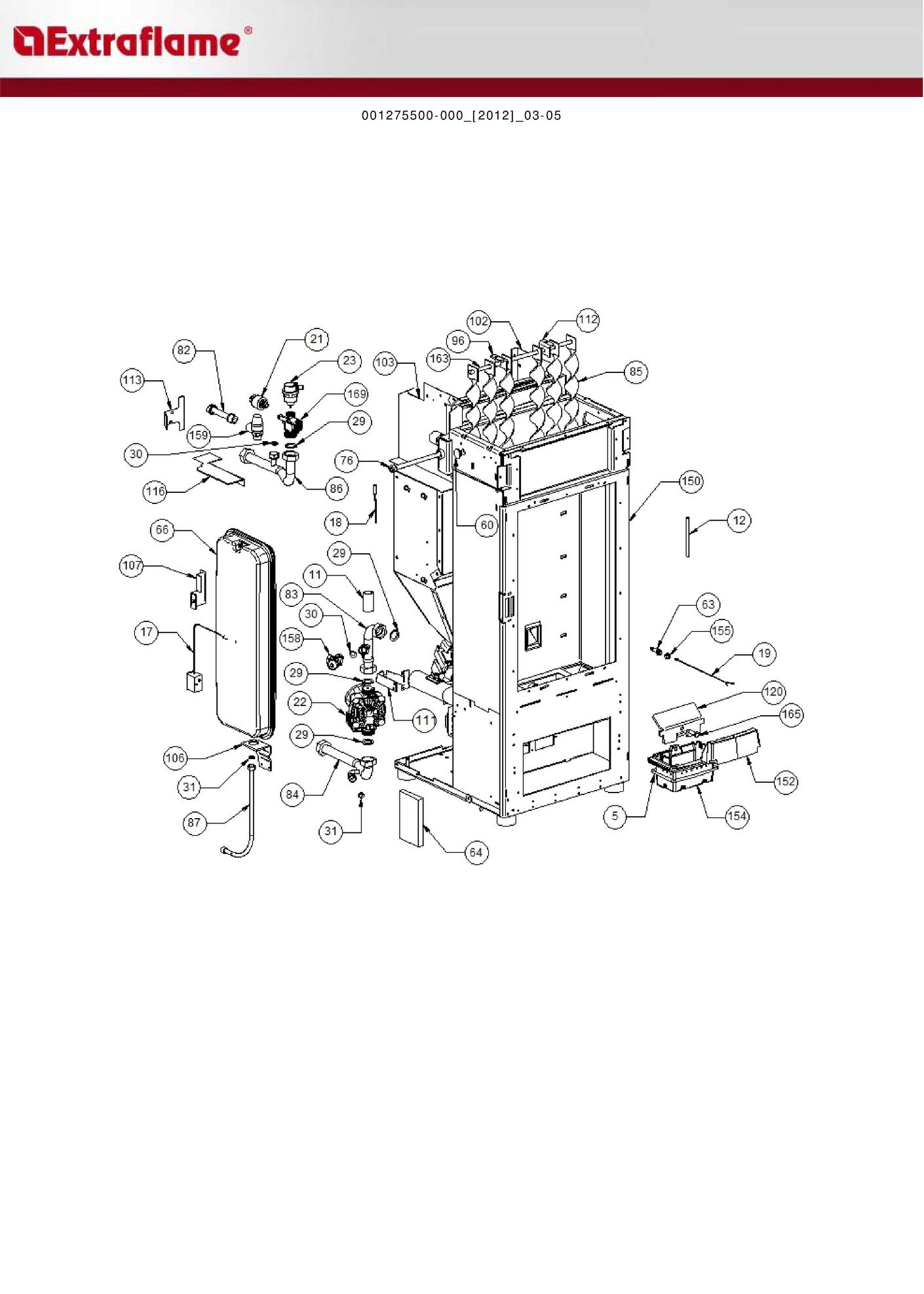

page 7

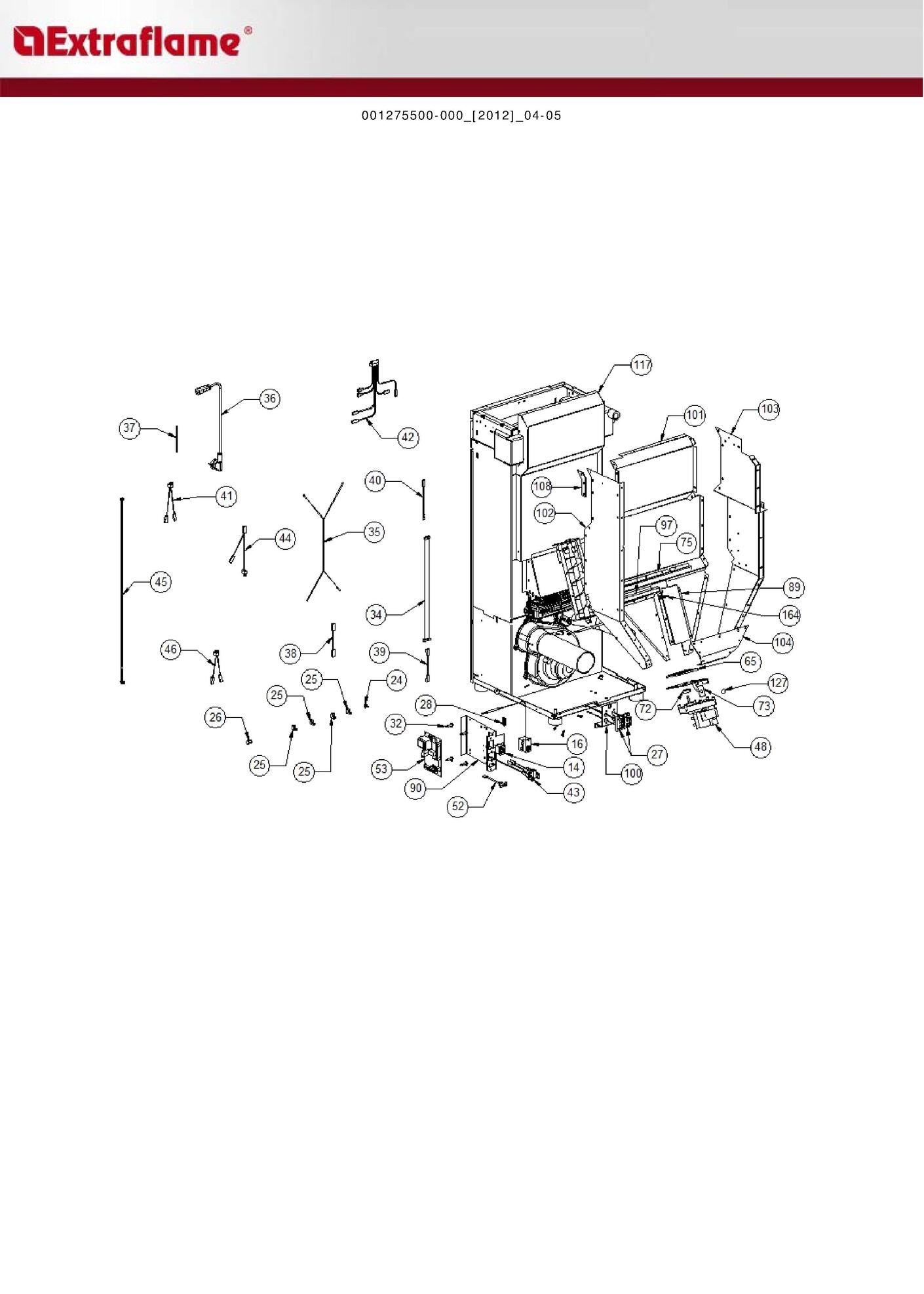

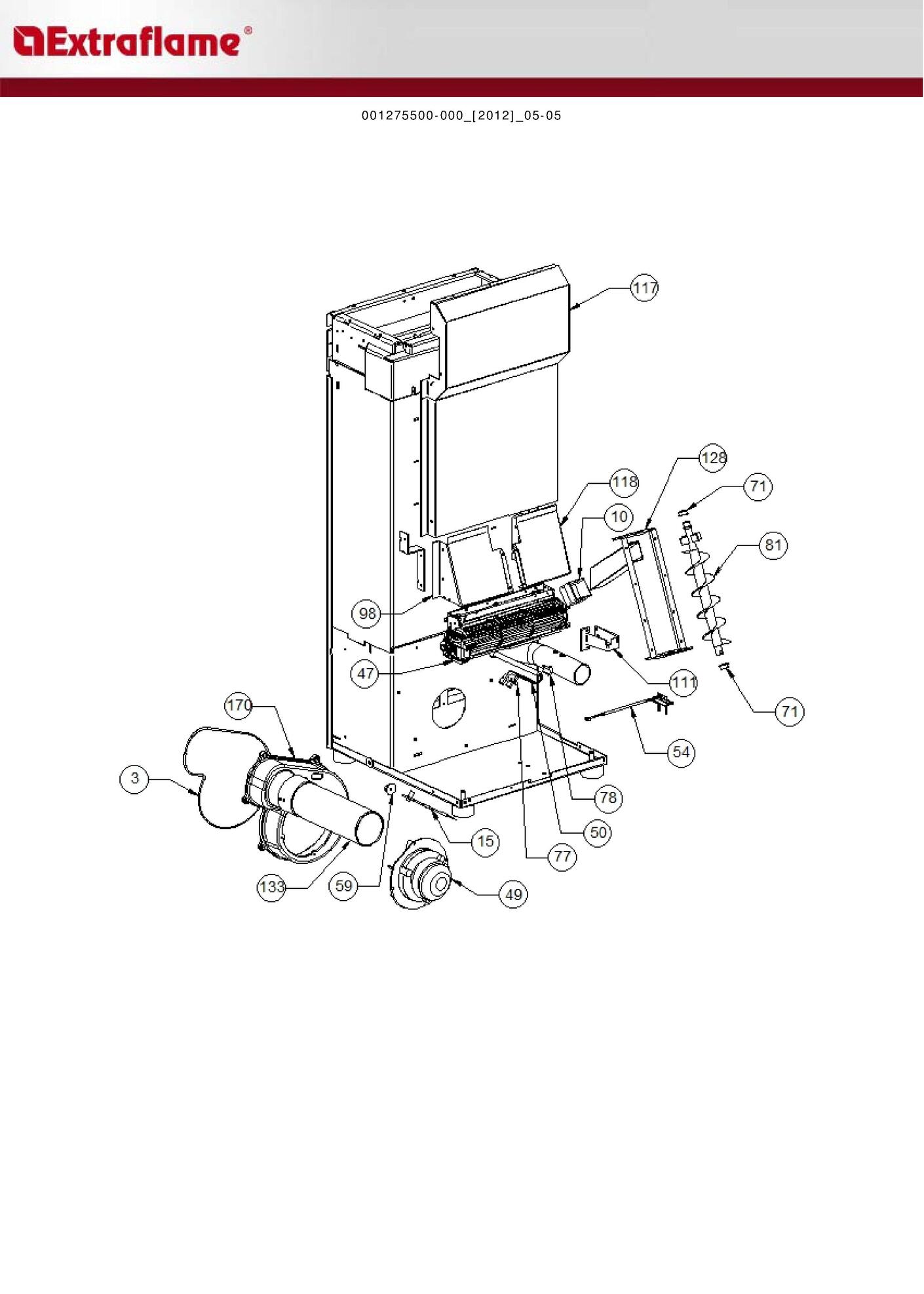

page 9

Position

Schéma

000006760	Garniture/tresse 10x3 mm	1
000006766	Garniture/tresse 8 mm	7
000006774	Garniture/tresse 10x2 mm	9
002006213	Fermeture magnétique	33
002272588	Afficheur lcd	55
002273001	Pommeau	57
002273024	Poignée	61
002273025	Boîtier plastique	62
002276425	Vitrocéramique 4x411x595 mm	67
002276426	Vitre trempée 5x250x415 mm	68
002277403	Charnière couvercle réservoir noir	70
002277456	Rivet 5x35 bruni	74
002277586	Crochet boîtier synoptique	79
002277587	Crochet boîtier synoptique	80
002279114	Tige guide couvercle	88
002279866	Couvercle réservoir gris	119
002287300	équerre renfort flanc zinguée	122
002287305	Support frontal zingué	125
003273319	Profil teflon 1,5 mm	129
003273320	Profil teflon 1,5 mm	130
003277548	Tiroir cendres noir	132
003277707	Flanc gris	134
003277708	Flanc gris	135
003277714	Cadre bloque-vitre noir	141
003277715	Cadre bloque-vitre noir	142
003277718	Cadre bloque-vitre noir	145
003277719	Cadre bloque-vitre noir	146
003277720	Porte noire	147
003277721	Grille noire	148
007270194	Couverture fonte noir	171
007273287	Carreau céramique bordeaux	172
007273288	Carreau céramique bordeaux	173
007273289	Couverture céramique bordeaux	174
007273290	Carreau céramique bordeaux	175

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Giordana Idro (2012)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	2 page 3	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	4 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	7 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	8 page 3	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006773	avec délai sur devis
	9 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	10 page 9	Garniture/tresse 20x2 mm	Extraflame Réf fabricant: 000006775	avec délai sur devis
	11 page 5	Gaine de protection 24 mm	Extraflame Réf fabricant: 000006910	avec délai sur devis
	12 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
	14 page 7	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	15 page 9	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	16 page 7	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	17 page 5	Thermostat à bulbe 100°c	Extraflame Réf fabricant: 002000567	avec délai sur devis
	18 page 5	Sonde 2000 mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	19 page 5	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	20 page 3	Pressostat	Extraflame Réf fabricant: 002000588	avec délai sur devis
	21 page 5	Pressostat	Extraflame Réf fabricant: 002000591	avec délai sur devis
	22 page 5	électropompe	Extraflame Réf fabricant: 002000631	avec délai sur devis
	23 page 5	Vanne automatique 3/8	Extraflame Réf fabricant: 002000632	avec délai sur devis
	24 page 7	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	25 page 7	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	26 page 7	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	27 page 7	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	28 page 7	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	31 page 5	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	32 page 7	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	33 page 1	Fermeture magnétique	Extraflame Réf fabricant: 002006213	avec délai sur devis
	34 page 7	Câble électrique	Extraflame Réf fabricant: 002202510	avec délai sur devis
	35 page 7	Câble d alimentation	Extraflame Réf fabricant: 002270001	avec délai sur devis
	36 page 7	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	37 page 7	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	38 page 7	Câble électrique	Extraflame Réf fabricant: 002270050	avec délai sur devis
	39 page 7	Câble électrique	Extraflame Réf fabricant: 002270068	avec délai sur devis
	40 page 7	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	41 page 7	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	42 page 7	Câblage électrique	Extraflame Réf fabricant: 002270292	avec délai sur devis
	43 page 7	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	44 page 7	Câblage électrique	Extraflame Réf fabricant: 002270304	avec délai sur devis
	45 page 7	Câblage électrique	Extraflame Réf fabricant: 002270322	avec délai sur devis
	46 page 7	Câblage électrique	Extraflame Réf fabricant: 002270326	avec délai sur devis
	47 page 9	Ventilateur tangentiel	Extraflame Réf fabricant: 002271003	avec délai sur devis
	48 page 7	Motoréducteur	Extraflame Réf fabricant: 002271013	avec délai sur devis
	49 page 9	Moteur sortie fumée	Extraflame Réf fabricant: 002271023	avec délai sur devis
	50 page 9	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	51 page 3	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	52 page 7	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	53 page 7	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	54 page 9	Capteur débitmètre	Extraflame Réf fabricant: 002272583	avec délai sur devis
	55 page 1	Afficheur lcd	Extraflame Réf fabricant: 002272588	avec délai sur devis
	56 page 3	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	57 page 1	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	58 page 3	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	59 page 9	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	60 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273023	avec délai sur devis
	61 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	62 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	63 page 5	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	64 page 5	Panneau isolant	Extraflame Réf fabricant: 002273309	avec délai sur devis
	65 page 7	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	67 page 1	Vitrocéramique 4x411x595 mm	Extraflame Réf fabricant: 002276425	avec délai sur devis
	68 page 1	Vitre trempée 5x250x415 mm	Extraflame Réf fabricant: 002276426	avec délai sur devis
	69 page 3	Couvercle paroi postérieure réservoir	Extraflame Réf fabricant: 002277190	avec délai sur devis
	70 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	71 page 9	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	72 page 7	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	73 page 7	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	74 page 1	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	75 page 7	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	77 page 9	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	78 page 9	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	79 page 1	Crochet boîtier synoptique	Extraflame Réf fabricant: 002277586	avec délai sur devis
	80 page 1	Crochet boîtier synoptique	Extraflame Réf fabricant: 002277587	avec délai sur devis
	81 page 9	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	88 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002279114	avec délai sur devis
	89 page 7	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	90 page 7	Support carte	Extraflame Réf fabricant: 002279316	avec délai sur devis
	91 page 3	Grille réservoir	Extraflame Réf fabricant: 002279485	avec délai sur devis
	92 page 3	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	93 page 3	Cornière zinguée	Extraflame Réf fabricant: 002279635	avec délai sur devis
	94 page 3	Profil latéral zingué	Extraflame Réf fabricant: 002279636	avec délai sur devis
	95 page 3	Dos zingué	Extraflame Réf fabricant: 002279638	avec délai sur devis
	96 page 5	étrier racleur	Extraflame Réf fabricant: 002279639	avec délai sur devis
	97 page 7	équerre protège-tuyaux zinguée	Extraflame Réf fabricant: 002279642	avec délai sur devis
	98 page 9	Carter tangentiel zingué	Extraflame Réf fabricant: 002279643	avec délai sur devis
	99 page 3	Profil latéral zingué	Extraflame Réf fabricant: 002279644	avec délai sur devis
	100 page 7	étrier bornes caisses	Extraflame Réf fabricant: 002279647	avec délai sur devis
	101 page 7	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279648	avec délai sur devis
	102 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002279649	avec délai sur devis
	103 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002279650	avec délai sur devis
	104 page 7	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002279651	avec délai sur devis
	105 page 3	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002279652	avec délai sur devis
	106 page 5	étrier vase d expansion zingué	Extraflame Réf fabricant: 002279655	avec délai sur devis
	107 page 5	équerre vase d expansion zinguée	Extraflame Réf fabricant: 002279656	avec délai sur devis
	108 page 7	épaisseur réservoir zingué	Extraflame Réf fabricant: 002279658	avec délai sur devis
	109 page 3	Boîtier protection afficheur zingué	Extraflame Réf fabricant: 002279662	avec délai sur devis
	110 page 3	Lamelle protection câbles zinguée	Extraflame Réf fabricant: 002279663	avec délai sur devis
	111 page 5	équerre tuyau cuivre zinguée	Extraflame Réf fabricant: 002279664	avec délai sur devis
	112 page 5	étrier racleur	Extraflame Réf fabricant: 002279666	avec délai sur devis
	113 page 5	étrier tuyaux cuivre zinguée	Extraflame Réf fabricant: 002279667	avec délai sur devis
	114 page 3	Grille perforée zinguée	Extraflame Réf fabricant: 002279668	avec délai sur devis
	115 page 3	équerre flanc zinguée	Extraflame Réf fabricant: 002279675	avec délai sur devis
	116 page 5	Protection câblage zinguée	Extraflame Réf fabricant: 002279676	avec délai sur devis
	117 page 7	Carter tangentiel zingué	Extraflame Réf fabricant: 002279687	avec délai sur devis
	118 page 9	Carter tangentiel zingué	Extraflame Réf fabricant: 002279690	avec délai sur devis
	119 page 1	Couvercle réservoir gris	Extraflame Réf fabricant: 002279866	avec délai sur devis
	120 page 5	Diviseur brasier acier	Extraflame Réf fabricant: 002287136	avec délai sur devis
	121 page 3	Carter tangentiel zingué	Extraflame Réf fabricant: 002287299	avec délai sur devis
	122 page 1	équerre renfort flanc zinguée	Extraflame Réf fabricant: 002287300	avec délai sur devis
	123 page 3	Support céramique gauche zingué	Extraflame Réf fabricant: 002287303	avec délai sur devis
	124 page 3	Support céramique droit zingué	Extraflame Réf fabricant: 002287304	avec délai sur devis
	125 page 1	Support frontal zingué	Extraflame Réf fabricant: 002287305	avec délai sur devis
	126 page 3	étrier fermeture magnétique zingué	Extraflame Réf fabricant: 002287514	avec délai sur devis
	127 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	128 page 9	Ensemble tuyau d alimentation pellet noir	Extraflame Réf fabricant: 003207057	avec délai sur devis
	129 page 1	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273319	avec délai sur devis
	130 page 1	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273320	avec délai sur devis
	131 page 3	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	132 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277548	avec délai sur devis
	133 page 9	Rallonge coque noir	Extraflame Réf fabricant: 003277555	avec délai sur devis
	134 page 1	Flanc gris	Extraflame Réf fabricant: 003277707	avec délai sur devis
	135 page 1	Flanc gris	Extraflame Réf fabricant: 003277708	avec délai sur devis
	136 page 3	Support céramique noir	Extraflame Réf fabricant: 003277709	avec délai sur devis
	137 page 3	Support céramique noir	Extraflame Réf fabricant: 003277710	avec délai sur devis
	138 page 3	Poignée noir	Extraflame Réf fabricant: 003277711	avec délai sur devis
	139 page 3	Déflecteur air noir	Extraflame Réf fabricant: 003277712	avec délai sur devis
	140 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277713	avec délai sur devis
	141 page 1	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277714	avec délai sur devis
	142 page 1	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277715	avec délai sur devis
	143 page 3	Charnière noir	Extraflame Réf fabricant: 003277716	avec délai sur devis
	144 page 3	Charnière noir	Extraflame Réf fabricant: 003277717	avec délai sur devis
	145 page 1	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277718	avec délai sur devis
	146 page 1	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277719	avec délai sur devis
	147 page 1	Porte noire	Extraflame Réf fabricant: 003277720	avec délai sur devis
	148 page 1	Grille noire	Extraflame Réf fabricant: 003277721	avec délai sur devis
	149 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	150 page 5	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278189	avec délai sur devis
	151 page 3	échangeur fonte noir	Extraflame Réf fabricant: 003278193	avec délai sur devis
	152 page 5	Pare-flamme noir	Extraflame Réf fabricant: 003278217	avec délai sur devis
	153 page 3	Ensemble porte + façade	Extraflame Réf fabricant: 004278156	avec délai sur devis
	154 page 5	Brasier fonte avec fond	Extraflame Réf fabricant: 004278159	avec délai sur devis
	156 page 3	Rondelle élastique 8 mm	Extraflame Réf fabricant: 006000828	avec délai sur devis
	157 page 3	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	159 page 5	Vanne de sécurité 1/2" 3 bars	Extraflame Réf fabricant: 006008513	avec délai sur devis
	160 page 3	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	161 page 3	Pivot m10 10 mm	Extraflame Réf fabricant: 006277011	avec délai sur devis
	162 page 3	Pivot acier	Extraflame Réf fabricant: 006277025	avec délai sur devis
	163 page 5	Tige	Extraflame Réf fabricant: 006277052	avec délai sur devis
	164 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	165 page 5	Pivot acier	Extraflame Réf fabricant: 006277072	avec délai sur devis
	166 page 3	Tige	Extraflame Réf fabricant: 006277073	avec délai sur devis
	167 page 3	Pivot bruni	Extraflame Réf fabricant: 006277074	avec délai sur devis
	168 page 3	Vis acier blocage	Extraflame Réf fabricant: 006277409	avec délai sur devis
	169 page 5	Collecteur	Extraflame Réf fabricant: 006277425	avec délai sur devis
	170 page 9	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	171 page 1	Couverture fonte noir	Extraflame Réf fabricant: 007270194	avec délai sur devis
	172 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273287	avec délai sur devis
	173 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273288	avec délai sur devis
	174 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273289	avec délai sur devis
	175 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273290	avec délai sur devis
	184 page 3	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Giordana Idro (2012) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
