Poêle Extraflame Marina Idro 13 (2023)

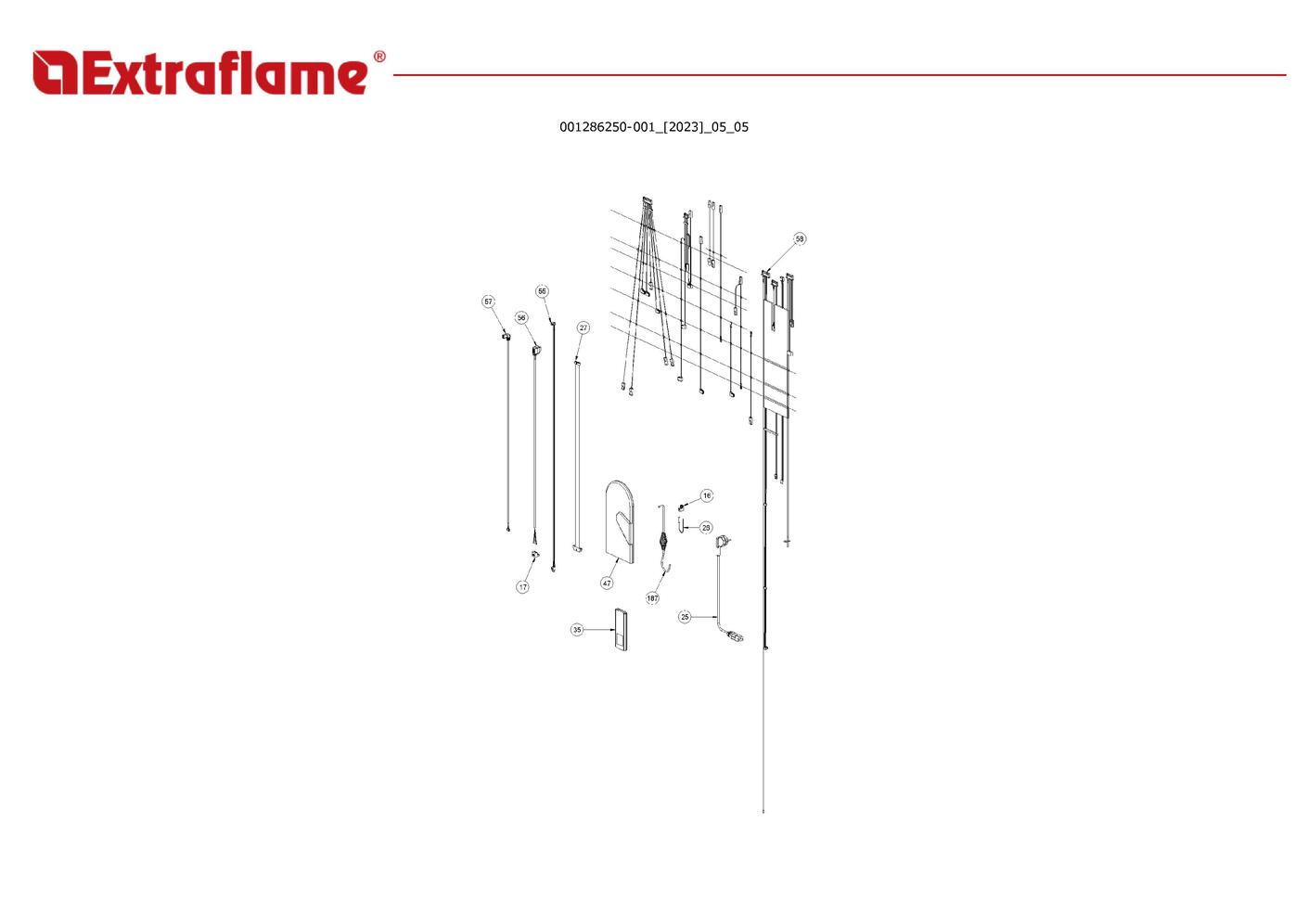

page 1

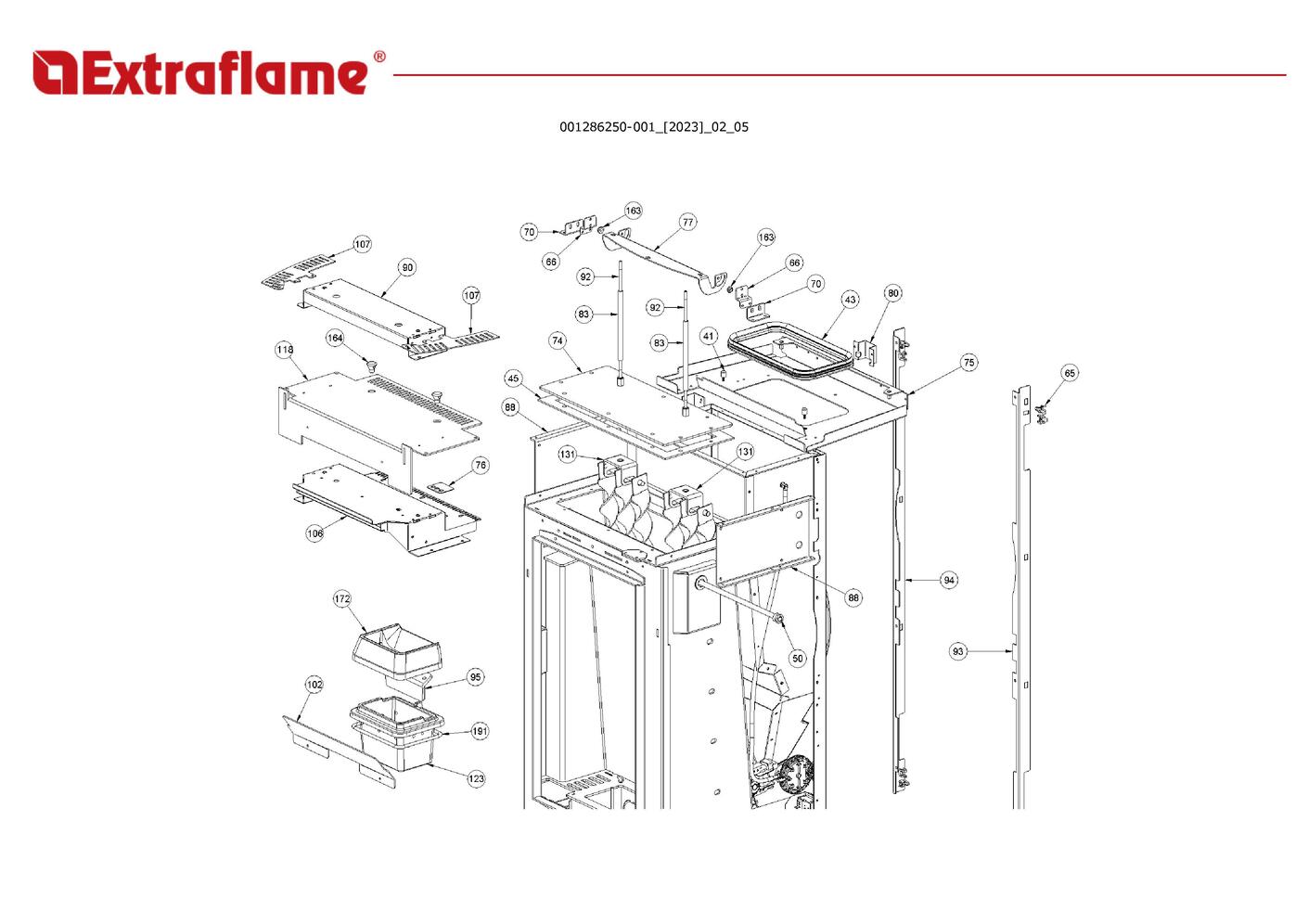

page 3

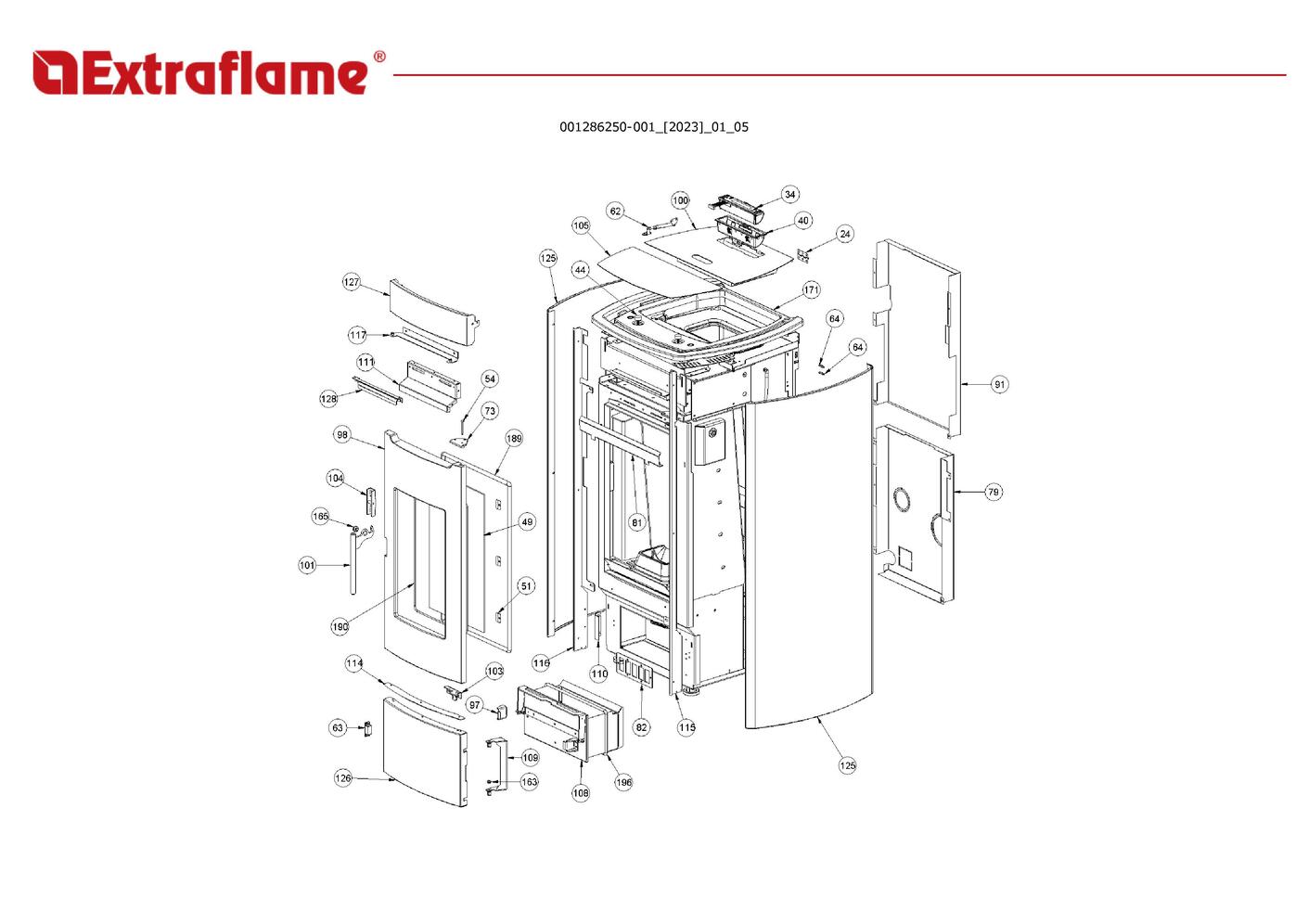

page 6

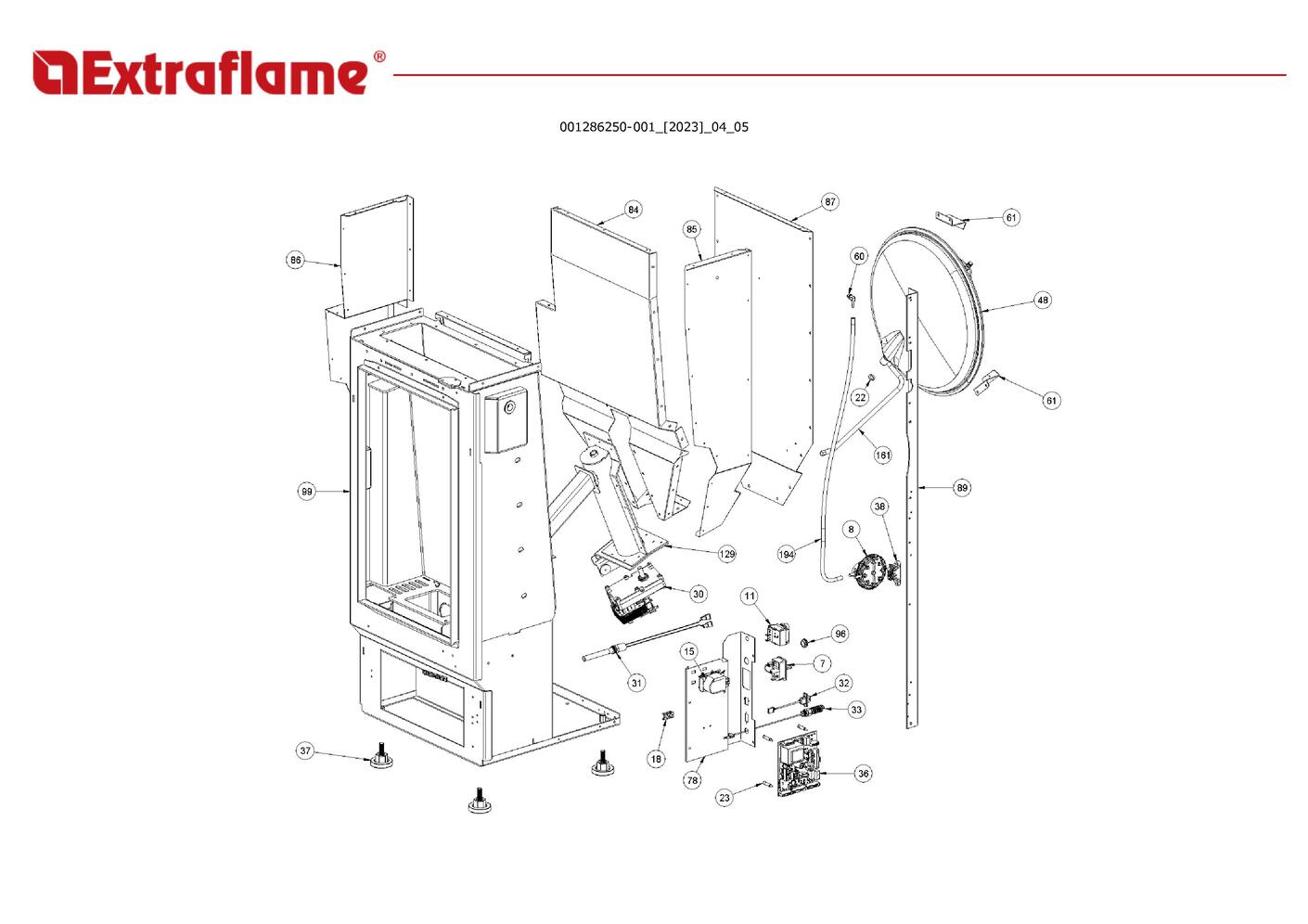

page 9

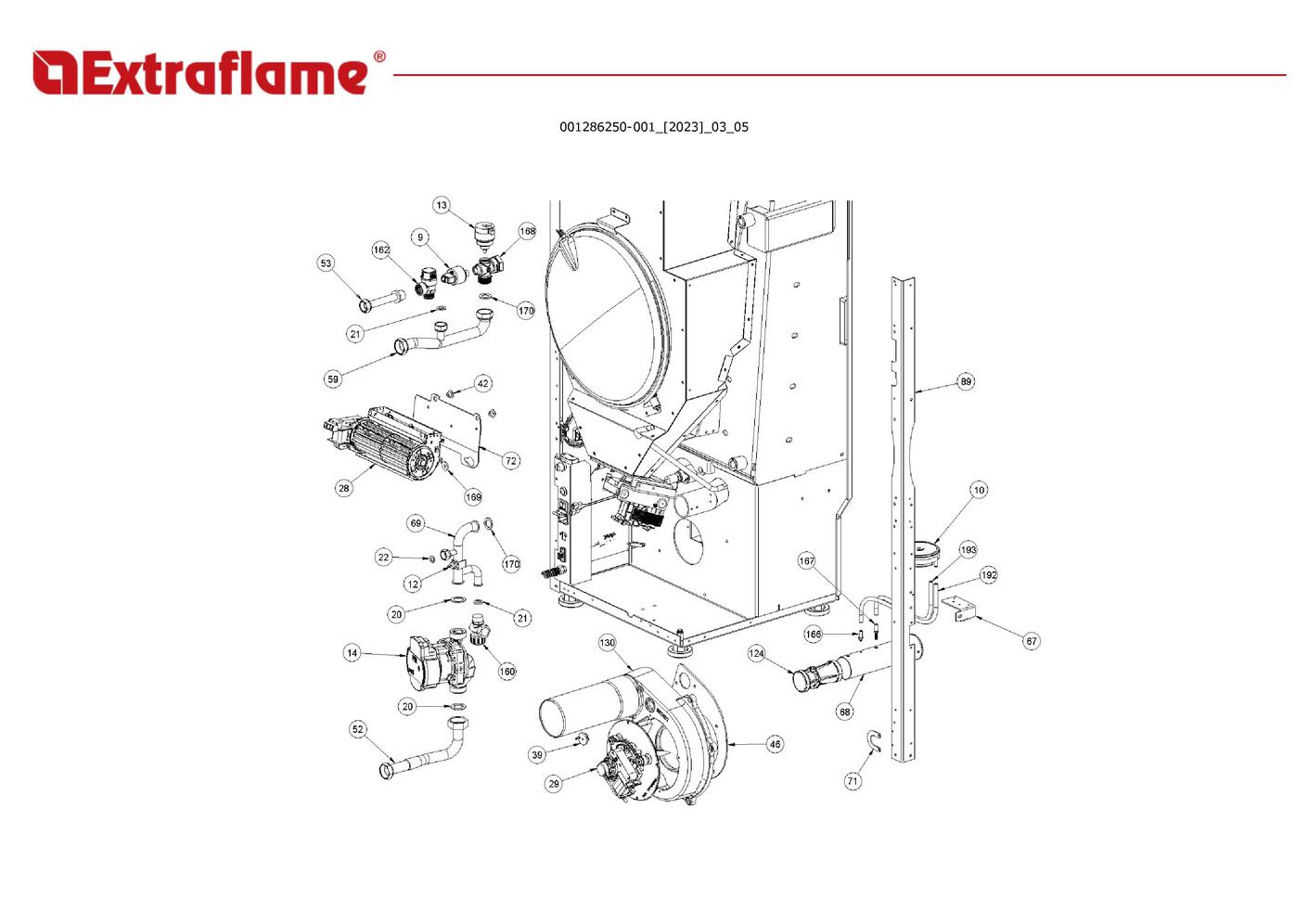

page 12

Position

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Marina Idro 13 (2023)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	7 page 9	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	7 page 9	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	8 page 9	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	9 page 12	Pressostat numérique h2o	Extraflame Réf fabricant: 002000591	avec délai sur devis
	10 page 12	Capteur depression huba controle type 401	Extraflame Réf fabricant: 002000595	avec délai sur devis
	11 page 9	Thermostat 95°c imit	Extraflame Réf fabricant: 002000614	avec délai sur devis
	12 page 12	Sonde ntc eau d.18	Extraflame Réf fabricant: 002000617	avec délai sur devis
	13 page 12	Vanne automatique 3/8	Extraflame Réf fabricant: 002000641	avec délai sur devis
	14 page 12	Circulateur mep20-8-130l	Extraflame Réf fabricant: 002000657	avec délai sur devis
	15 page 9	Filtre externe iskra 230v kpl3524	Extraflame Réf fabricant: 002001083	avec délai sur devis
	16 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	17 page 1	Connecteur	Extraflame Réf fabricant: 002001315	avec délai sur devis
	18 page 9	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	20 page 12	Garniture carton 1	Extraflame Réf fabricant: 002003300	avec délai sur devis
	22 page 9	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	23 page 9	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	24 page 6	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	25 page 1	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	26 page 1	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	27 page 1	Câble électrique	Extraflame Réf fabricant: 002270525	avec délai sur devis
	28 page 12	Moteur tangentiel	Extraflame Réf fabricant: 002271115	avec délai sur devis
	29 page 12	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	29 page 12	Joint gnz-02486	Extraflame Réf fabricant: 002273388	avec délai sur devis
	29 page 12	Moteur des fumees trial caf15y-140psh + joint	Extraflame Réf fabricant: 002271118	avec délai sur devis
	30 page 9	Moteur à engrenage 3.3 tr/min [gf-6422up]	Extraflame Réf fabricant: 002271145	avec délai sur devis
	31 page 9	Bougie céramique hf1311b01-b 300 w	Extraflame Réf fabricant: 002271153	avec délai sur devis
	32 page 9	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	33 page 9	Ensemble tube avec sonde ntc	Extraflame Réf fabricant: 002272721	avec délai sur devis
	34 page 6	écran lcd noir	Extraflame Réf fabricant: 002272738	avec délai sur devis
	35 page 1	Télécommande	Extraflame Réf fabricant: 002272752	avec délai sur devis
	36 page 9	Carte idro eco ipwm 230v um t021_3	Extraflame Réf fabricant: 002272760	avec délai sur devis
	37 page 9	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	38 page 9	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	39 page 12	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	40 page 6	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	41 page 3	Caoutchouc anti-vibrations	Extraflame Réf fabricant: 002273111	avec délai sur devis
	42 page 12	Tampon en caoutchouc	Extraflame Réf fabricant: 002273338	avec délai sur devis
	43 page 3	Garniture	Extraflame Réf fabricant: 002273386	avec délai sur devis
	44 page 6	Caoutchouc anti-vibratoire	Extraflame Réf fabricant: 002273436	avec délai sur devis
	45 page 3	Joint d inspection tuyaux hydro marins	Extraflame Réf fabricant: 002273462	avec délai sur devis
	46 page 12	Joint moteur marina egr fumee	Extraflame Réf fabricant: 002273463	avec délai sur devis
	47 page 1	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	48 page 9	Vase d expansion 6 l 3/8	Extraflame Réf fabricant: 002276151	avec délai sur devis
	49 page 6	Verre plat en céramique. marina hydro	Extraflame Réf fabricant: 002276575	avec délai sur devis
	50 page 3	Bulbe porte-thermostat	Extraflame Réf fabricant: 002277501	avec délai sur devis
	51 page 6	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	52 page 12	Tuyau retour	Extraflame Réf fabricant: 002278445	avec délai sur devis
	53 page 12	Tuyau vanne	Extraflame Réf fabricant: 002278466	avec délai sur devis
	54 page 6	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	55 page 1	Câble hubacontrol l=900	Extraflame Réf fabricant: 002280154	avec délai sur devis
	56 page 1	Câble d alimentation du circulateur	Extraflame Réf fabricant: 002280178	avec délai sur devis
	57 page 1	Câble signal pwm circulateur	Extraflame Réf fabricant: 002280179	avec délai sur devis
	58 page 1	Câblage électrique	Extraflame Réf fabricant: 002280232	avec délai sur devis
	58 page 1	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	58 page 1	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	58 page 1	Sonde ntc eau 2000mm + contacts ct84	Extraflame Réf fabricant: 002272708	avec délai sur devis
	59 page 12	tuyau refoulement 3/4	Extraflame Réf fabricant: 002287183	avec délai sur devis
	60 page 9	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	61 page 9	étrier zingué	Extraflame Réf fabricant: 002289460	avec délai sur devis
	62 page 6	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	63 page 6	Fermeture magnétique	Extraflame Réf fabricant: 002291031	avec délai sur devis
	64 page 6	Fermeture male m4 cf 2935mf94	Extraflame Réf fabricant: 002292731	avec délai sur devis
	65 page 3	Fermeture femelle sp0,4 0970mc90	Extraflame Réf fabricant: 002292732	avec délai sur devis
	66 page 3	Support zingué	Extraflame Réf fabricant: 002293067	avec délai sur devis
	67 page 12	Support pressostat zn	Extraflame Réf fabricant: 002293209	avec délai sur devis
	68 page 12	Tube venturi zn l.186 mm	Extraflame Réf fabricant: 002293279	avec délai sur devis
	69 page 12	Tuyau de retour circulateur marina hydro	Extraflame Réf fabricant: 002293425	avec délai sur devis
	70 page 3	Couvercle support rasch.zn marina	Extraflame Réf fabricant: 002293433	avec délai sur devis
	71 page 12	Support de fixation de retour marina hydro	Extraflame Réf fabricant: 002293435	avec délai sur devis
	72 page 12	Support zn tangentiel marina idro	Extraflame Réf fabricant: 002293436	avec délai sur devis
	73 page 6	Charnière supérieure	Extraflame Réf fabricant: 002293437	avec délai sur devis
	74 page 3	Inspection des fumées marina hydro	Extraflame Réf fabricant: 002293440	avec délai sur devis
	75 page 3	Plaque de reservoir brut marina hydro	Extraflame Réf fabricant: 002293441	avec délai sur devis
	76 page 3	Grattoirs à plaque zn marina idro	Extraflame Réf fabricant: 002293442	avec délai sur devis
	77 page 3	Cornière zinguée	Extraflame Réf fabricant: 002293443	avec délai sur devis
	78 page 9	Support carte marine	Extraflame Réf fabricant: 002293444	avec délai sur devis
	79 page 6	Zn marina bas du dos	Extraflame Réf fabricant: 002293446	avec délai sur devis
	80 page 3	Protection marine plate zn	Extraflame Réf fabricant: 002293448	avec délai sur devis
	81 page 6	Déflecteur marina hydro en acier inoxydable	Extraflame Réf fabricant: 002293451	avec délai sur devis
	82 page 6	Inspection c-c zn marina	Extraflame Réf fabricant: 002293452	avec délai sur devis
	83 page 3	Axe traversant 06,5 m10 marina idro 13kw	Extraflame Réf fabricant: 002293457	avec délai sur devis
	84 page 9	Mur avant réservoir hydro marina 13kw	Extraflame Réf fabricant: 002293458	avec délai sur devis
	85 page 9	Reservoir mural droit marina hydro 13kw	Extraflame Réf fabricant: 002293459	avec délai sur devis
	86 page 9	Reservoir mural gauche marina hydro 13kw	Extraflame Réf fabricant: 002293460	avec délai sur devis
	87 page 9	Paroi postérieure	Extraflame Réf fabricant: 002293461	avec délai sur devis
	88 page 3	Cornière zinguée	Extraflame Réf fabricant: 002293462	avec délai sur devis
	89 page 9	Coin arrière zn marine 13kw	Extraflame Réf fabricant: 002293463	avec délai sur devis
	90 page 3	Support zn top fonte 13kw	Extraflame Réf fabricant: 002293464	avec délai sur devis
	91 page 6	Haut du dossier zn marina 13kw	Extraflame Réf fabricant: 002293465	avec délai sur devis
	92 page 3	Arbre rasch.x turbulateurs bruni marine	Extraflame Réf fabricant: 002293466	avec délai sur devis
	93 page 3	Ang. dx supp côté zn marina	Extraflame Réf fabricant: 002293467	avec délai sur devis
	94 page 3	Ang. sx côté supplémentaire zn marina	Extraflame Réf fabricant: 002293468	avec délai sur devis
	95 page 3	Diviseur sp.6 marina idro	Extraflame Réf fabricant: 002293475	avec délai sur devis
	96 page 9	Passe-câble	Extraflame Réf fabricant: 002311301	avec délai sur devis
	97 page 6	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	98 page 6	Porte perforée [tr] marina hydro	Extraflame Réf fabricant: 003280944	avec délai sur devis
	99 page 9	Ass.cam.peigne peinture.sil.noir marina idro	Extraflame Réf fabricant: 003281164	avec délai sur devis
	100 page 6	Réservoir marin gnht550 ass.cop.noir	Extraflame Réf fabricant: 003281168	avec délai sur devis
	101 page 6	Ass.poignee ver.noir f98 marina levig.	Extraflame Réf fabricant: 003281169	avec délai sur devis
	102 page 3	Peinture silic. marina hydro	Extraflame Réf fabricant: 003281170	avec délai sur devis
	103 page 6	Charnière inférieure ensemble peint silic. marine	Extraflame Réf fabricant: 003281171	avec délai sur devis
	104 page 6	Poignee crochet assemblage silic noir. marine	Extraflame Réf fabricant: 003281174	avec délai sur devis
	105 page 6	Ensemble couvercle noir gnht550 marina	Extraflame Réf fabricant: 003281175	avec délai sur devis
	106 page 3	Ass.convog. peinture silique. marina hydro	Extraflame Réf fabricant: 003281176	avec délai sur devis
	107 page 3	Top fermeture vern.gn ht 550 marina	Extraflame Réf fabricant: 003281177	avec délai sur devis
	108 page 6	Tiroir cendres noir	Extraflame Réf fabricant: 003281178	avec délai sur devis
	109 page 6	Cern.inf.vern.silic.portina marina idro	Extraflame Réf fabricant: 003281179	avec délai sur devis
	110 page 6	Support en silic. aimant marin	Extraflame Réf fabricant: 003281180	avec délai sur devis
	111 page 6	Deflecteur superieur ass.ve.sil.noir marine	Extraflame Réf fabricant: 003281181	avec délai sur devis
	114 page 6	Protection noire gn ht 550 marina	Extraflame Réf fabricant: 003281188	avec délai sur devis
	115 page 6	Ang. dx silencieux latéral noir marina 13kw	Extraflame Réf fabricant: 003281192	avec délai sur devis
	116 page 6	Ang. sx silencieux latéraux noir marina 13kw	Extraflame Réf fabricant: 003281193	avec délai sur devis
	117 page 6	Support face avant noir sil.marina 13kw	Extraflame Réf fabricant: 003281194	avec délai sur devis
	118 page 3	Plateau fendu noir gn ht 550 marina idro	Extraflame Réf fabricant: 003281195	avec délai sur devis
	123 page 3	Brac.fonte calib./pour./v.sil. marina idr	Extraflame Réf fabricant: 003281204	avec délai sur devis
	124 page 12	Cul. venturi diamètre 25 (testé)	Extraflame Réf fabricant: 003281212	avec délai sur devis
	125 page 6	Côté peint pgm e9001 chez marina idro	Extraflame Réf fabricant: 003281221	avec délai sur devis
	126 page 6	Ass.porte inf.pgm e9001 au marina idr	Extraflame Réf fabricant: 003281222	avec délai sur devis
	127 page 6	Panneau avant pgm e9001 à marina 13kw	Extraflame Réf fabricant: 003281223	avec délai sur devis
	128 page 6	Anti-sifflet vernsil.noir marine	Extraflame Réf fabricant: 003281248	avec délai sur devis
	160 page 12	Robinet de vidange avec bouchon 1/2	Extraflame Réf fabricant: 006008510	avec délai sur devis
	161 page 9	Tuyau flex 3/8	Extraflame Réf fabricant: 006008527	avec délai sur devis
	162 page 12	Vanne de sécurité 3 bars	Extraflame Réf fabricant: 006008528	avec délai sur devis
	163 page 6	Douille	Extraflame Réf fabricant: 006277026	avec délai sur devis
	165 page 6	Douille	Extraflame Réf fabricant: 006277136	avec délai sur devis
	166 page 12	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	167 page 12	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277175	avec délai sur devis
	168 page 12	Collecteur	Extraflame Réf fabricant: 006277424	avec délai sur devis
	169 page 12	Compas fe pour fixation tangentielle marine	Extraflame Réf fabricant: 006278709	avec délai sur devis
	170 page 12	Rondelle carton 14x24x2 mm	Extraflame Réf fabricant: 006495101	avec délai sur devis
	171 page 6	Dessus émaillé [tr] marina idro	Extraflame Réf fabricant: 007270432	avec délai sur devis
	172 page 3	Pare-flamme	Extraflame Réf fabricant: 007270437	avec délai sur devis
	187 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	189 page 6	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	190 page 6	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	191 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	192 page 12	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	196 page 6	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006782	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Marina Idro 13 (2023) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
