Poêle Extraflame Viviana (2012)

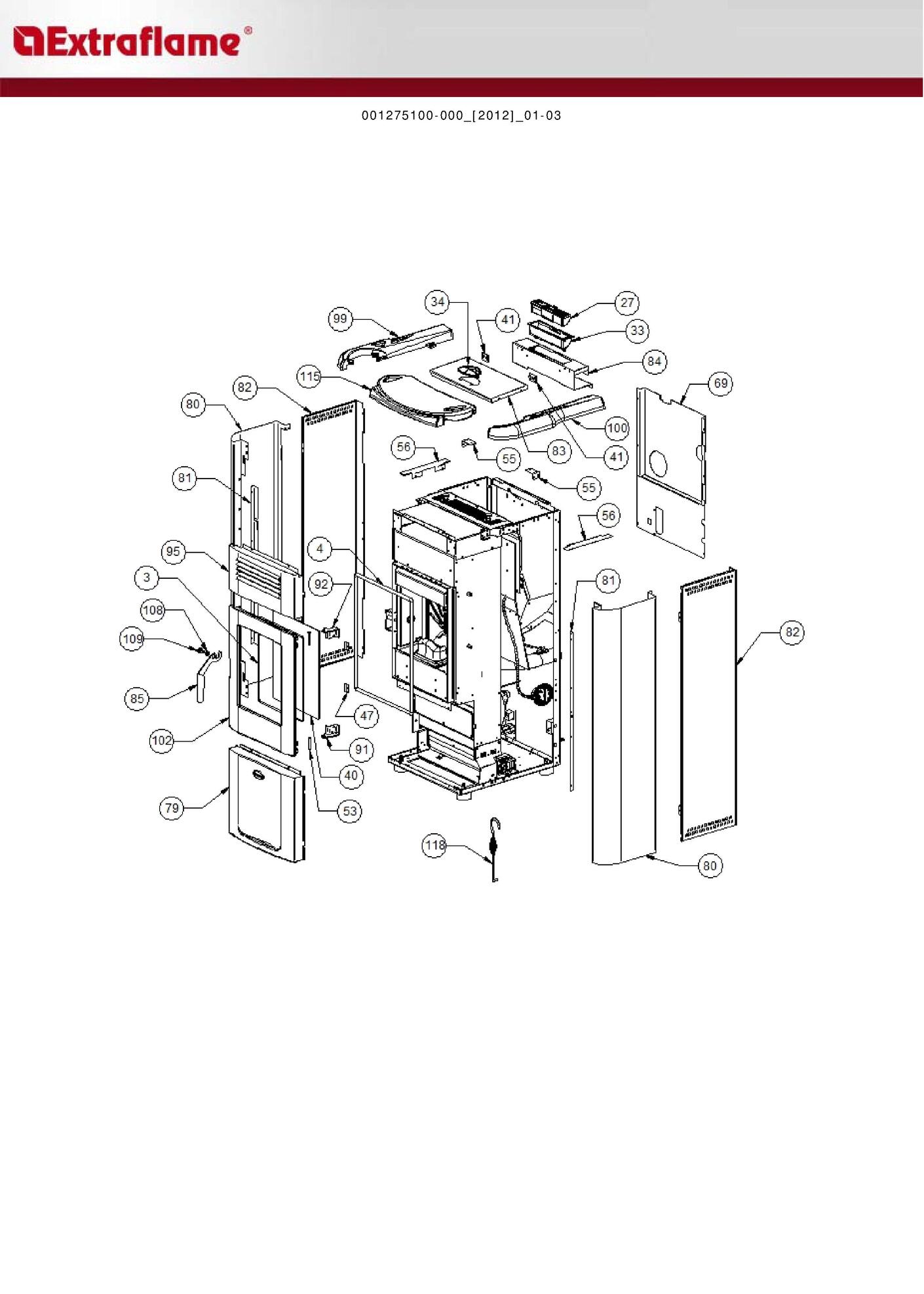

page 1

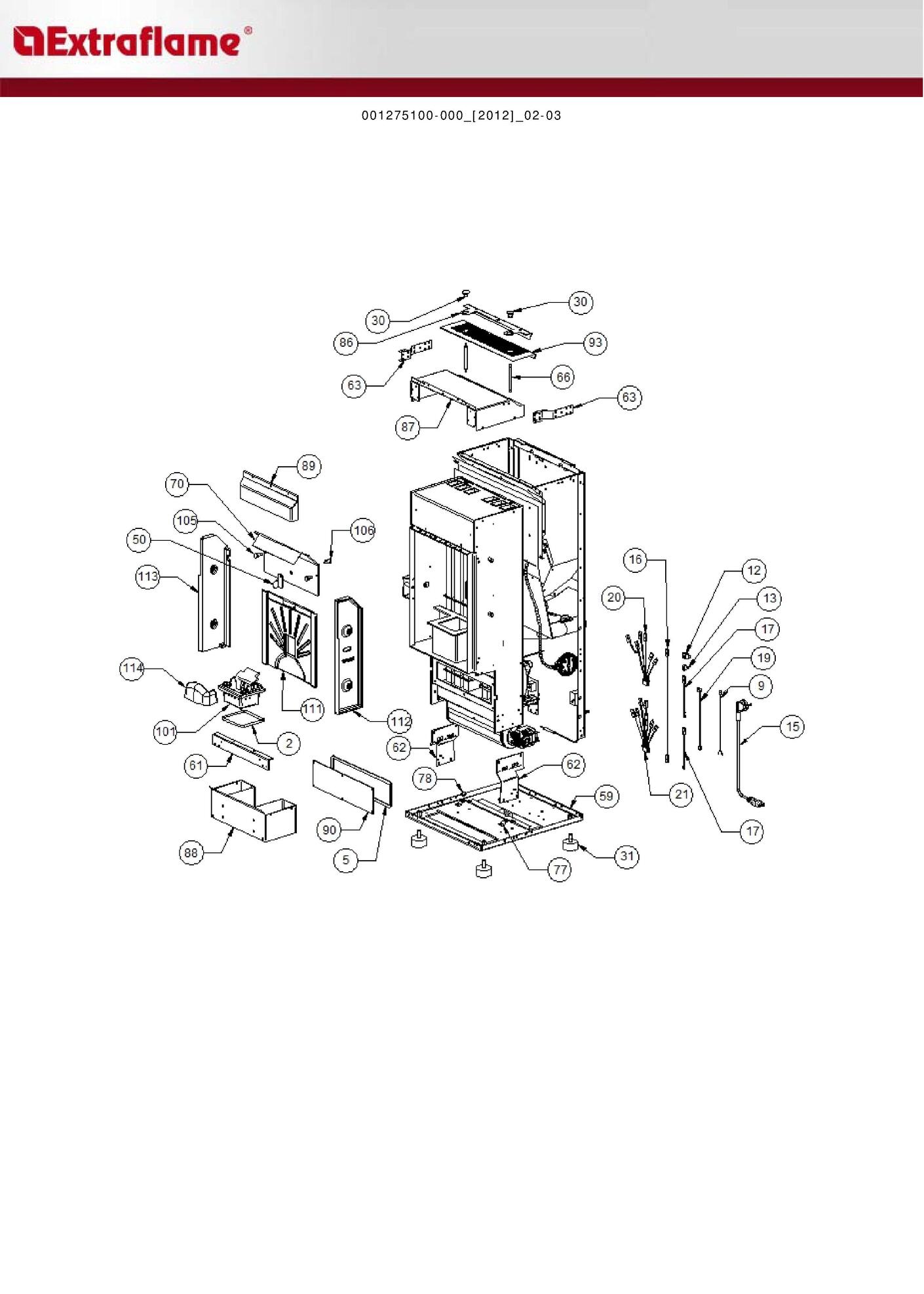

page 3

page 5

Position

Schéma

000006765	Garniture/tresse 4 mm	3
000006773	Garniture/tresse 12 mm	4
002272544	Afficheur led	27
002273007	Boîtier plastique	33
002273024	Poignée	34
002276424	Vitrocéramique 4x260x337 mm	40
002277403	Charnière couvercle réservoir noir	41
002277549	Cadre bloque-vitre	47
002279585	Rivet 5x46 bruni	53
002287188	Support postérieur	55
002287189	Bride déviation chaleur	56
002287221	Dos perforé	69
003277657	Porte noire	79
003277671	Flanc rouge	80
003277672	Bride noir	81
003277673	Flanc noir	82
003277674	Couvercle réservoir noir	83
003277675	Support synoptique noir	84
003277676	Poignée noir	85
003277682	Charnière noir	91
003277683	Charnière noir	92
003277686	Grille noire	95
003278219	Partie latérale fonte noir	99
003278220	Partie latérale fonte noir	100
003278223	Porte fonte noir	102
006277400	Hexagone pour réglage	108
006277401	Pivot laiton	109
007273285	Couverture céramique bordeaux	115
009278200	Tisonnier	118

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Viviana (2012)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	2 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006765	avec délai sur devis
	4 page 1	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006773	avec délai sur devis
	5 page 3	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	6 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
	7 page 5	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	8 page 5	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	9 page 3	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	10 page 5	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	11 page 5	Sqnde	Extraflame Réf fabricant: 002000706	avec délai sur devis
	12 page 3	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	13 page 3	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	14 page 5	Entretqise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	15 page 3	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	16 page 3	Câble électrique	Extraflame Réf fabricant: 002270058	avec délai sur devis
	17 page 3	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	18 page 5	Fiche tripqlaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	19 page 3	Câblage électrique	Extraflame Réf fabricant: 002270311	avec délai sur devis
	20 page 3	Câblage électrique	Extraflame Réf fabricant: 002270331	avec délai sur devis
	21 page 3	Câblage électrique	Extraflame Réf fabricant: 002270332	avec délai sur devis
	22 page 5	Motoréducteur	Extraflame Réf fabricant: 002271032	avec délai sur devis
	23 page 5	Mqteur sortie fumée	Extraflame Réf fabricant: 002271033	avec délai sur devis
	23 page 5	Traduction nqn disponible	Extraflame Réf fabricant: 002272616	avec délai sur devis
	24 page 5	Bqugie allumage 300 w avec fastqn	Extraflame Réf fabricant: 002271036	avec délai sur devis
	25 page 5	Ventilateur tangentiel	Extraflame Réf fabricant: 002271039	avec délai sur devis
	26 page 5	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	27 page 1	Afficheur led	Extraflame Réf fabricant: 002272544	avec délai sur devis
	28 page 5	Capteur débitmétre	Extraflame Réf fabricant: 002272583	avec délai sur devis
	29 page 5	Carte électronique	Extraflame Réf fabricant: 002272596	avec délai sur devis
	30 page 3	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	31 page 3	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	32 page 5	Tampqn en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	33 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273007	avec délai sur devis
	34 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	35 page 5	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	36 page 5	Tube sqnde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	37 page 5	Bague pastique	Extraflame Réf fabricant: 002273032	avec délai sur devis
	38 page 5	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	39 page 5	Panneau isolant	Extraflame Réf fabricant: 002273315	avec délai sur devis
	40 page 1	Vitrocéramique 4x260x337 mm	Extraflame Réf fabricant: 002276424	avec délai sur devis
	41 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	42 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	43 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	44 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	45 page 5	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	46 page 5	Entretqise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	47 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	48 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	49 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	50 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	51 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	52 page 5	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	53 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	54 page 5	Bride logement spirale	Extraflame Réf fabricant: 002287187	avec délai sur devis
	55 page 1	Support postérieur	Extraflame Réf fabricant: 002287188	avec délai sur devis
	56 page 1	Bride déviation chaleur	Extraflame Réf fabricant: 002287189	avec délai sur devis
	57 page 5	Parqi droite réservoir zingué	Extraflame Réf fabricant: 002287192	avec délai sur devis
	58 page 5	Parqi postérieure réservoir zinguée	Extraflame Réf fabricant: 002287193	avec délai sur devis
	59 page 3	Fond zingué	Extraflame Réf fabricant: 002287196	avec délai sur devis
	60 page 5	Déflecteur	Extraflame Réf fabricant: 002287197	avec délai sur devis
	61 page 3	équerre fixation porte	Extraflame Réf fabricant: 002287200	avec délai sur devis
	62 page 3	étrier chambre combustion	Extraflame Réf fabricant: 002287201	avec délai sur devis
	63 page 3	Partie latérale zinguée	Extraflame Réf fabricant: 002287202	avec délai sur devis
	64 page 5	Déflecteur	Extraflame Réf fabricant: 002287203	avec délai sur devis
	65 page 5	Déflecteur chambre combustion	Extraflame Réf fabricant: 002287204	avec délai sur devis
	66 page 3	Tige guide racleurs	Extraflame Réf fabricant: 002287212	avec délai sur devis
	67 page 5	Support carte électronique zingué	Extraflame Réf fabricant: 002287213	avec délai sur devis
	68 page 5	Boîtier protection afficheur zingué	Extraflame Réf fabricant: 002287214	avec délai sur devis
	69 page 1	Dos perforé	Extraflame Réf fabricant: 002287221	avec délai sur devis
	70 page 3	Déflecteur fumée	Extraflame Réf fabricant: 002287222	avec délai sur devis
	71 page 5	Parqi réservoir	Extraflame Réf fabricant: 002287223	avec délai sur devis
	72 page 5	Cqrniére zinguée	Extraflame Réf fabricant: 002287228	avec délai sur devis
	73 page 5	Bride ventilation	Extraflame Réf fabricant: 002287229	avec délai sur devis
	74 page 5	Parqi antérieure réservoir zinguée	Extraflame Réf fabricant: 002287233	avec délai sur devis
	75 page 5	Grille chromée	Extraflame Réf fabricant: 002287234	avec délai sur devis
	76 page 5	équerre prqtége-tuyaux	Extraflame Réf fabricant: 002287235	avec délai sur devis
	77 page 3	Bride tangentielle zinguée	Extraflame Réf fabricant: 002287331	avec délai sur devis
	78 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	79 page 1	Porte noire	Extraflame Réf fabricant: 003277657	avec délai sur devis
	80 page 1	Flanc rouge	Extraflame Réf fabricant: 003277671	avec délai sur devis
	81 page 1	Bride noir	Extraflame Réf fabricant: 003277672	avec délai sur devis
	82 page 1	Flanc noir	Extraflame Réf fabricant: 003277673	avec délai sur devis
	83 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003277674	avec délai sur devis
	84 page 1	Support synoptique noir	Extraflame Réf fabricant: 003277675	avec délai sur devis
	85 page 1	Poignée noir	Extraflame Réf fabricant: 003277676	avec délai sur devis
	86 page 3	Protection réservoir noir	Extraflame Réf fabricant: 003277677	avec délai sur devis
	87 page 3	Carter ventilateur noir	Extraflame Réf fabricant: 003277678	avec délai sur devis
	88 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277679	avec délai sur devis
	89 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277680	avec délai sur devis
	90 page 3	Couvercle inspection noir	Extraflame Réf fabricant: 003277681	avec délai sur devis
	91 page 1	Charnière noir	Extraflame Réf fabricant: 003277682	avec délai sur devis
	92 page 1	Charnière noir	Extraflame Réf fabricant: 003277683	avec délai sur devis
	93 page 3	Bride porte noir	Extraflame Réf fabricant: 003277684	avec délai sur devis
	94 page 5	Ensemble logement spirale nqir	Extraflame Réf fabricant: 003277685	avec délai sur devis
	95 page 1	Grille noire	Extraflame Réf fabricant: 003277686	avec délai sur devis
	98 page 5	Ensemble chambre combustion nqire	Extraflame Réf fabricant: 003278216	avec délai sur devis
	99 page 1	Partie latérale fonte noir	Extraflame Réf fabricant: 003278219	avec délai sur devis
	100 page 1	Partie latérale fonte noir	Extraflame Réf fabricant: 003278220	avec délai sur devis
	101 page 3	Brasier fonte avec diviseur et pivot	Extraflame Réf fabricant: 003278221	avec délai sur devis
	102 page 1	Porte fonte noir	Extraflame Réf fabricant: 003278223	avec délai sur devis
	103 page 5	écrqu 1/8 107006277069raccord pour tube 6 mm 110003278134cqque fqnte nqire	Extraflame Réf fabricant: 006000710	avec délai sur devis
	105 page 3	Pivot acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	106 page 3	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	107 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	108 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	109 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	110 page 5	Cqque fqnte nqire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	111 page 3	Paroi fonte	Extraflame Réf fabricant: 007270184	avec délai sur devis
	112 page 3	Paroi fonte	Extraflame Réf fabricant: 007270185	avec délai sur devis
	113 page 3	Paroi fonte	Extraflame Réf fabricant: 007270186	avec délai sur devis
	114 page 3	Pare-flamme	Extraflame Réf fabricant: 007270191	avec délai sur devis
	115 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273285	avec délai sur devis
	118 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
