Poêle Extraflame Mietta Evo (2021)

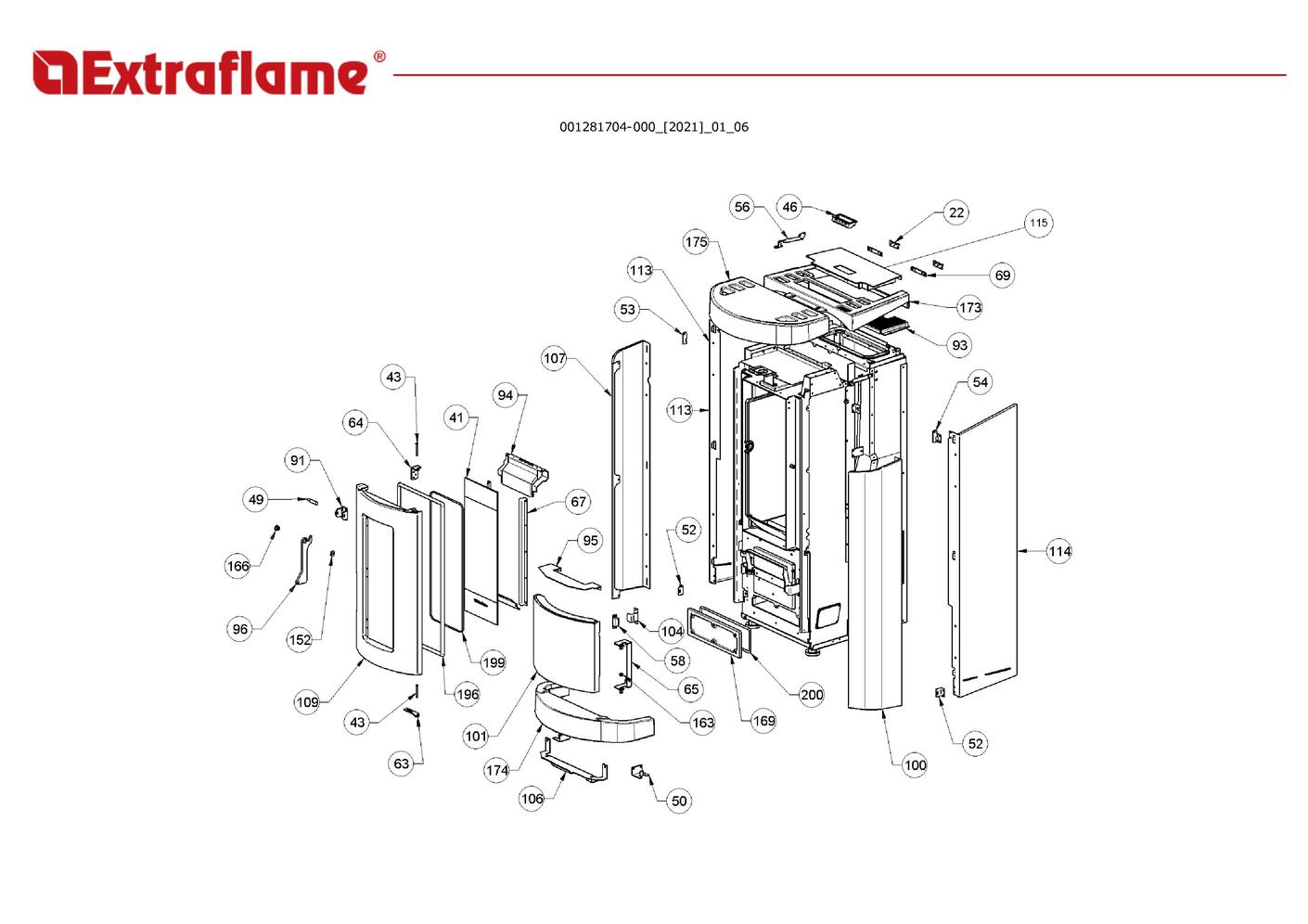

page 1

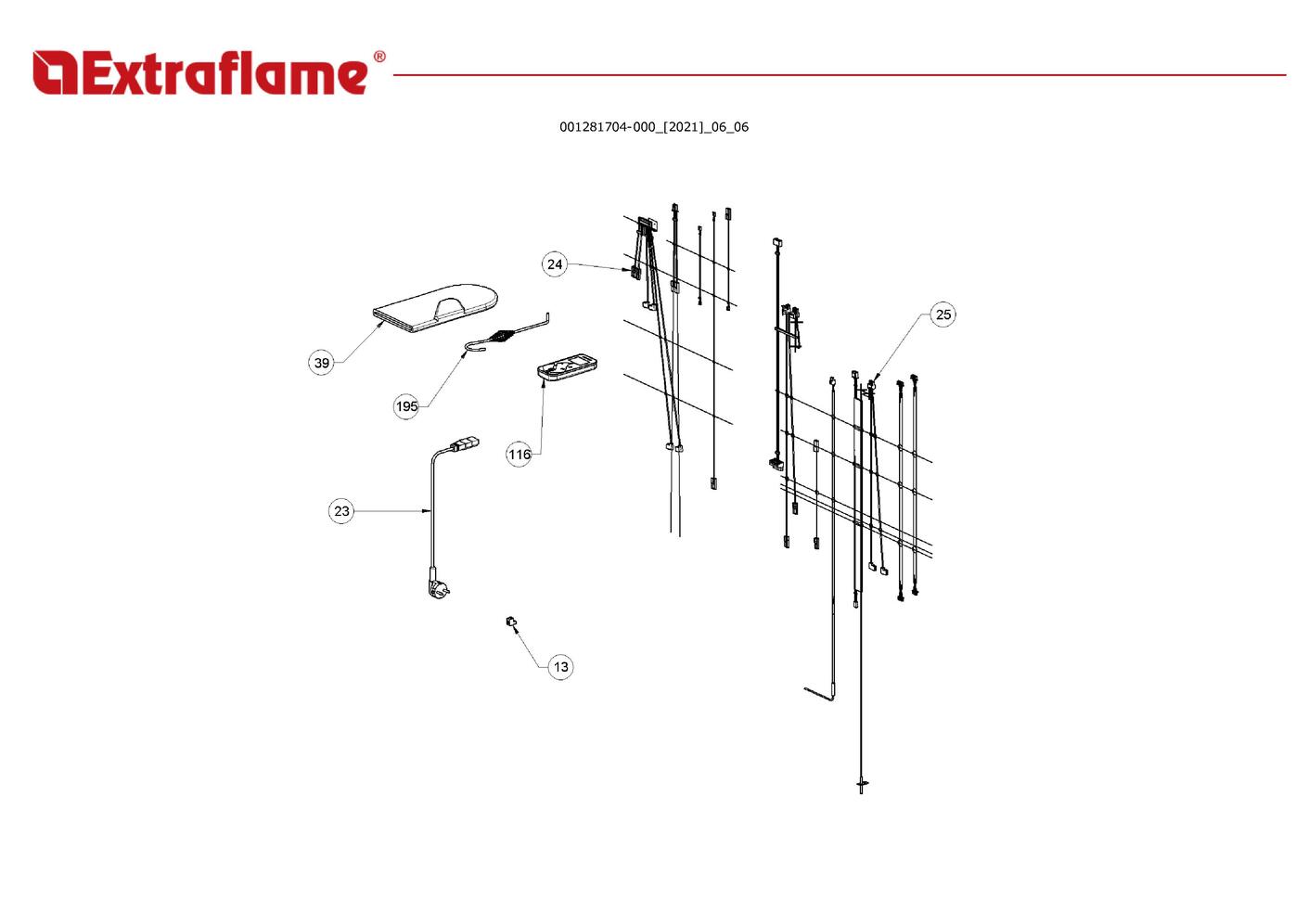

page 4

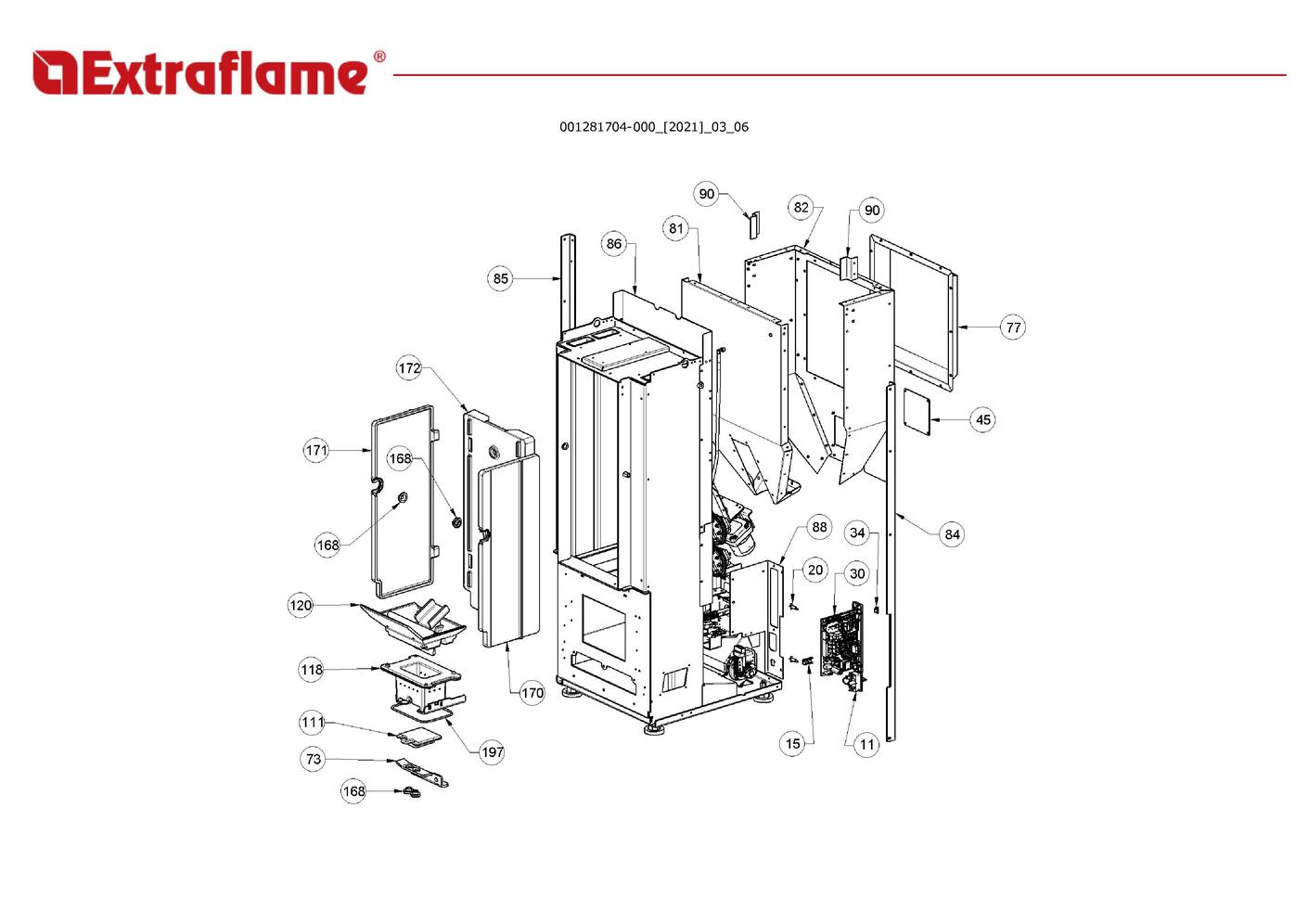

page 6

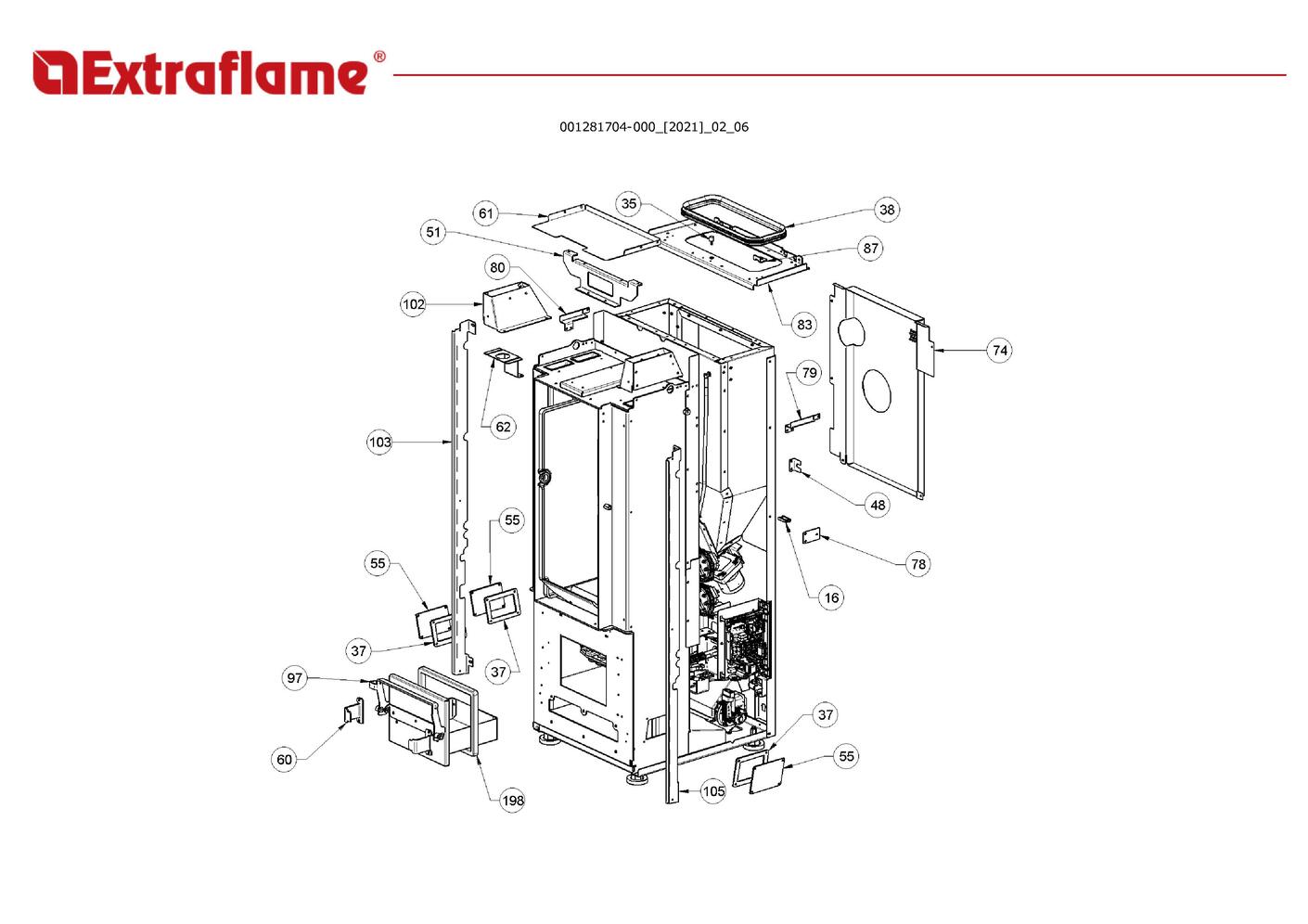

page 9

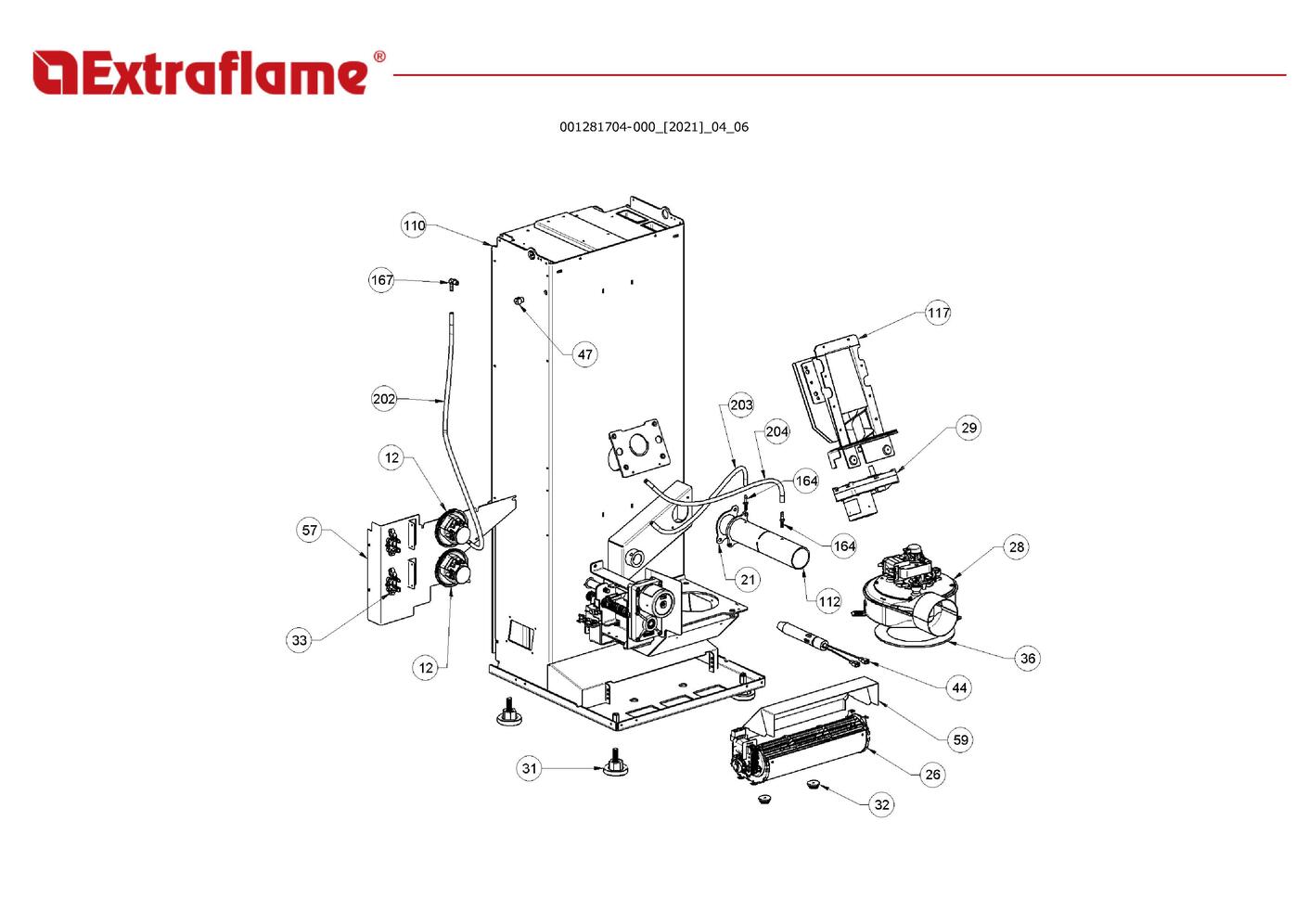

page 11

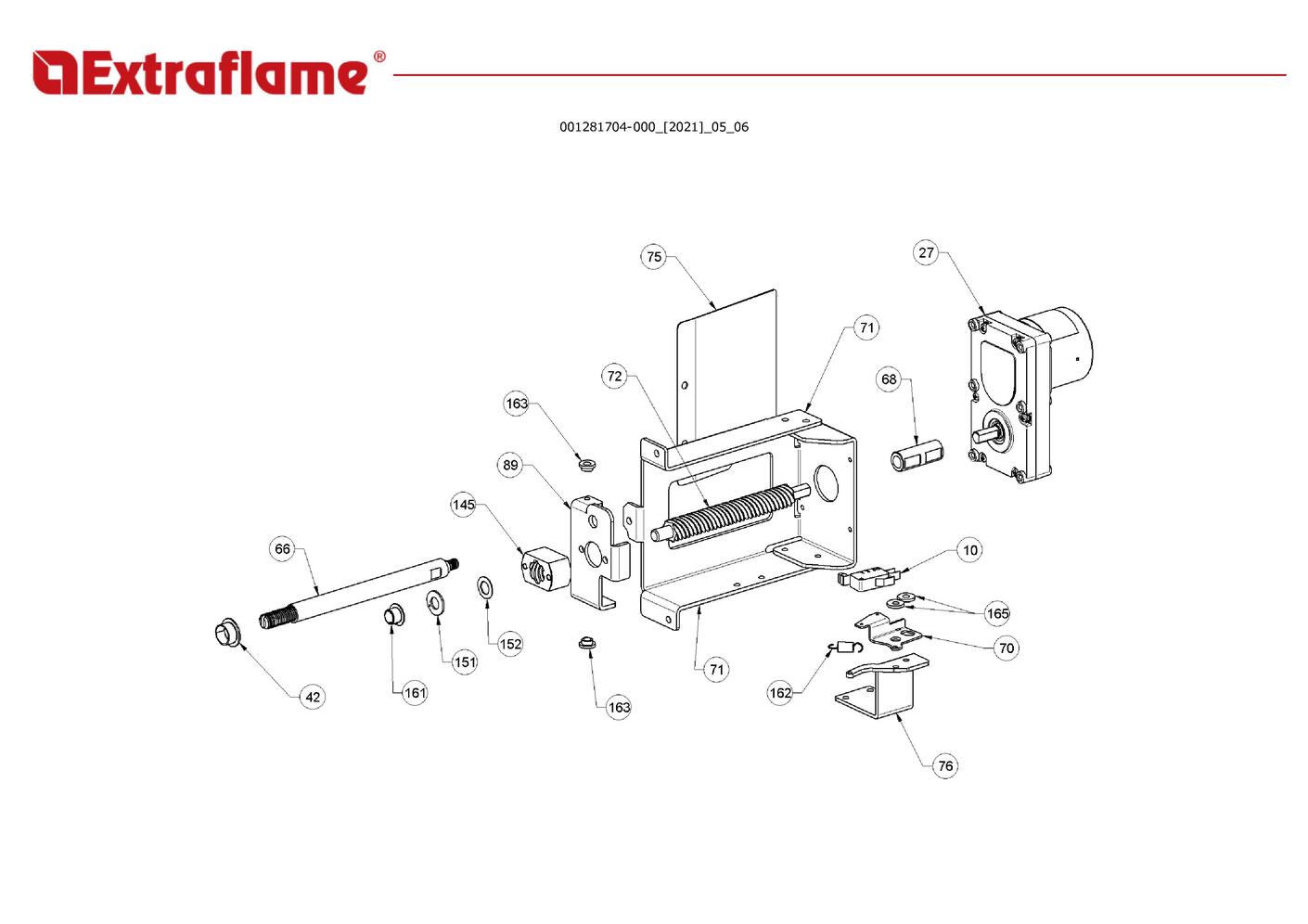

page 13

Position

Schéma

002208066	Charniere couvercle reservoir noir	22
002276481	Vitrocéramique	41
002279585	Rivet 5x46 bruni	43
002290326	Poignée	46
002290384	Douille pour poignée	49
002290445	Plaque zinguée	50
002290456	étrier zingué	52
002290457	étrier zingué	53
002290458	étrier zingué	54
002290980	Tige à ressort	56
002291031	Fermeture magnétique	58
002291063	Charnière inférieure	63
002291064	Charnière supérieure	64
002291127	Charnière inférieure	65
002291368	Profil noir	67
002292032	étrier zingué	69
003279069	Bride pivot poignée	91
003279083	Grille grise	93
003279084	Déflecteur noir	94
003279093	Fermeture convoyeur air	95
003279096	Poignée noire	96
003279423	Flanc rouge	100
003279424	Porte-grille	101
003279429	étrier de fixation	104
003279431	Support céramique noir	106
003279434	Flanc rouge	107
003279794	Porte fonte noir	109
003280598	Flanc gris	113
003280599	Flanc gris	114
006000827	Rondelle élastique 10 mm	152
006277026	Douille	163
006277136	Douille	166
007270282	Couvercle inspection noir	169
007270339	Paroi fonte	173
007273550	Carreau céramique bordeaux	174
007273551	Couverture céramique bordeaux	175
000006789	Joint 12 mm	196
000006792	Garniture/tresse 4 mm	199
000006762	Garniture/tresse 6 mm	200

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Mietta Evo (2021)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	10 page 13	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	11 page 6	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	11 page 6	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	12 page 11	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	13 page 4	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	15 page 6	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	16 page 9	Bloque-câble	Extraflame Réf fabricant: 002001692	avec délai sur devis
	20 page 6	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	21 page 11	Garniture	Extraflame Réf fabricant: 002203338	avec délai sur devis
	22 page 1	Charniere couvercle reservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	23 page 4	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	24 page 4	Câblage électrique	Extraflame Réf fabricant: 002270957	avec délai sur devis
	25 page 4	Câblage électrique	Extraflame Réf fabricant: 002270963	avec délai sur devis
	25 page 4	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	25 page 4	Sonde k courbe en chambre 2 l = 750mm	Extraflame Réf fabricant: 002000720	avec délai sur devis
	26 page 11	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	27 page 13	Motoréducteur brushless 4 rpm	Extraflame Réf fabricant: 002271106	avec délai sur devis
	28 page 11	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	28 page 11	Joint gnz-02467	Extraflame Réf fabricant: 002273396	avec délai sur devis
	28 page 11	Moteur des fumees trial caf15y-138psh	Extraflame Réf fabricant: 002271117	avec délai sur devis
	29 page 11	Motoréducteur brushless 1,75rpm	Extraflame Réf fabricant: 002271124	avec délai sur devis
	30 page 6	Carte electronique 2 bldc + emergence [ps002_c04]	Extraflame Réf fabricant: 002272743	avec délai sur devis
	31 page 11	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	32 page 11	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	33 page 11	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	34 page 6	Bouchon	Extraflame Réf fabricant: 002273075	avec délai sur devis
	35 page 9	Caoutchouc anti-vibrations	Extraflame Réf fabricant: 002273111	avec délai sur devis
	36 page 11	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	37 page 9	Garniture	Extraflame Réf fabricant: 002273366	avec délai sur devis
	38 page 9	Garniture	Extraflame Réf fabricant: 002273386	avec délai sur devis
	39 page 4	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	41 page 1	Vitrocéramique	Extraflame Réf fabricant: 002276481	avec délai sur devis
	42 page 13	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	43 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	44 page 11	Bougie céramique ht avec tuyau	Extraflame Réf fabricant: 002289706	avec délai sur devis
	45 page 6	Inspection latérale	Extraflame Réf fabricant: 002289707	avec délai sur devis
	46 page 1	Poignée	Extraflame Réf fabricant: 002290326	avec délai sur devis
	47 page 11	Douille	Extraflame Réf fabricant: 002290338	avec délai sur devis
	48 page 9	équerre zinguée	Extraflame Réf fabricant: 002290340	avec délai sur devis
	49 page 1	Douille pour poignée	Extraflame Réf fabricant: 002290384	avec délai sur devis
	50 page 1	Plaque zinguée	Extraflame Réf fabricant: 002290445	avec délai sur devis
	51 page 9	étrier zingué	Extraflame Réf fabricant: 002290450	avec délai sur devis
	52 page 1	étrier zingué	Extraflame Réf fabricant: 002290456	avec délai sur devis
	53 page 1	étrier zingué	Extraflame Réf fabricant: 002290457	avec délai sur devis
	54 page 1	étrier zingué	Extraflame Réf fabricant: 002290458	avec délai sur devis
	55 page 9	Couvercle inspection zingué	Extraflame Réf fabricant: 002290919	avec délai sur devis
	56 page 1	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	57 page 11	Retro zingué	Extraflame Réf fabricant: 002291022	avec délai sur devis
	58 page 1	Fermeture magnétique	Extraflame Réf fabricant: 002291031	avec délai sur devis
	59 page 11	Convoyeur air	Extraflame Réf fabricant: 002291032	avec délai sur devis
	60 page 9	étrier fermeture tiroir cendres	Extraflame Réf fabricant: 002291036	avec délai sur devis
	61 page 9	Déflecteur aluminium	Extraflame Réf fabricant: 002291059	avec délai sur devis
	62 page 9	étrier zingué	Extraflame Réf fabricant: 002291060	avec délai sur devis
	63 page 1	Charnière inférieure	Extraflame Réf fabricant: 002291063	avec délai sur devis
	64 page 1	Charnière supérieure	Extraflame Réf fabricant: 002291064	avec délai sur devis
	65 page 1	Charnière inférieure	Extraflame Réf fabricant: 002291127	avec délai sur devis
	66 page 13	Tige manutention nettoyage brasier	Extraflame Réf fabricant: 002291254	avec délai sur devis
	67 page 1	Profil noir	Extraflame Réf fabricant: 002291368	avec délai sur devis
	68 page 13	Pivot acier	Extraflame Réf fabricant: 002291713	avec délai sur devis
	69 page 1	étrier zingué	Extraflame Réf fabricant: 002292032	avec délai sur devis
	70 page 13	Soutien microinterrupteur	Extraflame Réf fabricant: 002292268	avec délai sur devis
	71 page 13	étrier zingué	Extraflame Réf fabricant: 002292553	avec délai sur devis
	72 page 13	Tige roulée de transmission	Extraflame Réf fabricant: 002292554	avec délai sur devis
	73 page 6	Coulisse fond brasier	Extraflame Réf fabricant: 002292555	avec délai sur devis
	74 page 9	Retro zingué	Extraflame Réf fabricant: 002292751	avec délai sur devis
	75 page 13	Protection moteur silicone	Extraflame Réf fabricant: 002292752	avec délai sur devis
	76 page 13	étrier zingué	Extraflame Réf fabricant: 002292755	avec délai sur devis
	77 page 6	Poche galvanisée	Extraflame Réf fabricant: 002292756	avec délai sur devis
	78 page 9	Support zingué	Extraflame Réf fabricant: 002292757	avec délai sur devis
	79 page 9	équerre zinguée	Extraflame Réf fabricant: 002292770	avec délai sur devis
	80 page 9	équerre zinguée	Extraflame Réf fabricant: 002292771	avec délai sur devis
	81 page 6	Paroi réservoir	Extraflame Réf fabricant: 002292772	avec délai sur devis
	82 page 6	Fermeture réservoir zinguée	Extraflame Réf fabricant: 002292773	avec délai sur devis
	83 page 9	Support zingué	Extraflame Réf fabricant: 002292774	avec délai sur devis
	84 page 6	Cornière zinguée	Extraflame Réf fabricant: 002292775	avec délai sur devis
	85 page 6	Cornière zinguée	Extraflame Réf fabricant: 002292776	avec délai sur devis
	86 page 6	Retro zingué	Extraflame Réf fabricant: 002292777	avec délai sur devis
	87 page 9	Cornière	Extraflame Réf fabricant: 002292781	avec délai sur devis
	88 page 6	Support carte électronique zingué	Extraflame Réf fabricant: 002292785	avec délai sur devis
	89 page 13	étrier zingué	Extraflame Réf fabricant: 002292942	avec délai sur devis
	90 page 6	Paroi zinguée	Extraflame Réf fabricant: 002292951	avec délai sur devis
	91 page 1	Bride pivot poignée	Extraflame Réf fabricant: 003279069	avec délai sur devis
	93 page 1	Grille grise	Extraflame Réf fabricant: 003279083	avec délai sur devis
	94 page 1	Déflecteur noir	Extraflame Réf fabricant: 003279084	avec délai sur devis
	95 page 1	Fermeture convoyeur air	Extraflame Réf fabricant: 003279093	avec délai sur devis
	96 page 1	Poignée noire	Extraflame Réf fabricant: 003279096	avec délai sur devis
	97 page 9	Ensemble tiroir à cendres	Extraflame Réf fabricant: 003279399	avec délai sur devis
	100 page 1	Flanc rouge	Extraflame Réf fabricant: 003279423	avec délai sur devis
	101 page 1	Porte-grille	Extraflame Réf fabricant: 003279424	avec délai sur devis
	102 page 9	Convoyeur air	Extraflame Réf fabricant: 003279427	avec délai sur devis
	103 page 9	Cornière gauche noire	Extraflame Réf fabricant: 003279428	avec délai sur devis
	104 page 1	étrier de fixation	Extraflame Réf fabricant: 003279429	avec délai sur devis
	105 page 9	Cornière noire	Extraflame Réf fabricant: 003279430	avec délai sur devis
	106 page 1	Support céramique noir	Extraflame Réf fabricant: 003279431	avec délai sur devis
	107 page 1	Flanc rouge	Extraflame Réf fabricant: 003279434	avec délai sur devis
	109 page 1	Porte fonte noir	Extraflame Réf fabricant: 003279794	avec délai sur devis
	110 page 11	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003280217	avec délai sur devis
	111 page 6	Fond brasier perforé	Extraflame Réf fabricant: 003280492	avec délai sur devis
	112 page 11	Conduite air noir	Extraflame Réf fabricant: 003280515	avec délai sur devis
	113 page 1	Flanc gris	Extraflame Réf fabricant: 003280598	avec délai sur devis
	114 page 1	Flanc gris	Extraflame Réf fabricant: 003280599	avec délai sur devis
	116 page 4	Kit télécommande tactile	Extraflame Réf fabricant: 004270233	avec délai sur devis
	118 page 6	Ensemble brasier	Extraflame Réf fabricant: 004270242	avec délai sur devis
	120 page 6	Ensemble goulotte fonte	Extraflame Réf fabricant: 004278208	avec délai sur devis
	145 page 13	écrou pour manutention fileté	Extraflame Réf fabricant: 006000737	avec délai sur devis
	151 page 13	Rondelle plate	Extraflame Réf fabricant: 006000769	avec délai sur devis
	152 page 13	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	161 page 13	Douille 10 mm	Extraflame Réf fabricant: 006008615	avec délai sur devis
	162 page 13	Ressort	Extraflame Réf fabricant: 006273003	avec délai sur devis
	163 page 13	Douille	Extraflame Réf fabricant: 006277026	avec délai sur devis
	164 page 11	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	165 page 13	Douille	Extraflame Réf fabricant: 006277135	avec délai sur devis
	166 page 1	Douille	Extraflame Réf fabricant: 006277136	avec délai sur devis
	167 page 11	Raccord pour tube 8 mm	Extraflame Réf fabricant: 006277163	avec délai sur devis
	168 page 6	Douille	Extraflame Réf fabricant: 006277432	avec délai sur devis
	169 page 1	Couvercle inspection noir	Extraflame Réf fabricant: 007270282	avec délai sur devis
	170 page 6	Paroi fonte	Extraflame Réf fabricant: 007270302	avec délai sur devis
	171 page 6	Paroi fonte	Extraflame Réf fabricant: 007270303	avec délai sur devis
	172 page 6	Paroi fonte	Extraflame Réf fabricant: 007270304	avec délai sur devis
	173 page 1	Paroi fonte	Extraflame Réf fabricant: 007270339	avec délai sur devis
	174 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273550	avec délai sur devis
	175 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273551	avec délai sur devis
	195 page 4	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	196 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	197 page 6	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	198 page 9	Garniture/tresse 15 mm	Extraflame Réf fabricant: 000006784	avec délai sur devis
	199 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	200 page 1	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	202 page 11	Sil.tube noir d.int = 5 d.est = 8	Extraflame Réf fabricant: 000006914	avec délai sur devis
	203 page 11	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Mietta Evo (2021) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
