Poêle Extraflame Ilenia (2014)

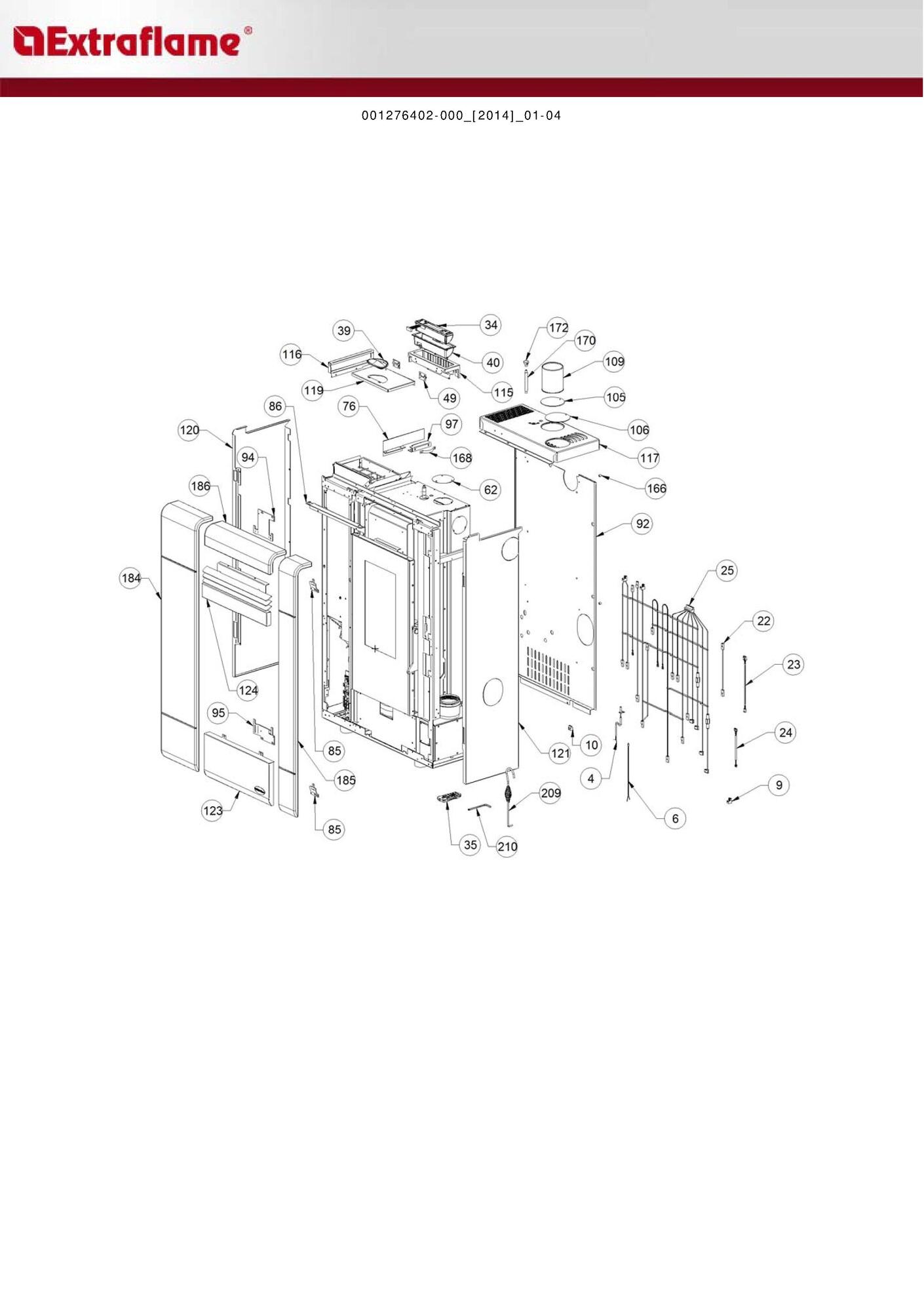

page 1

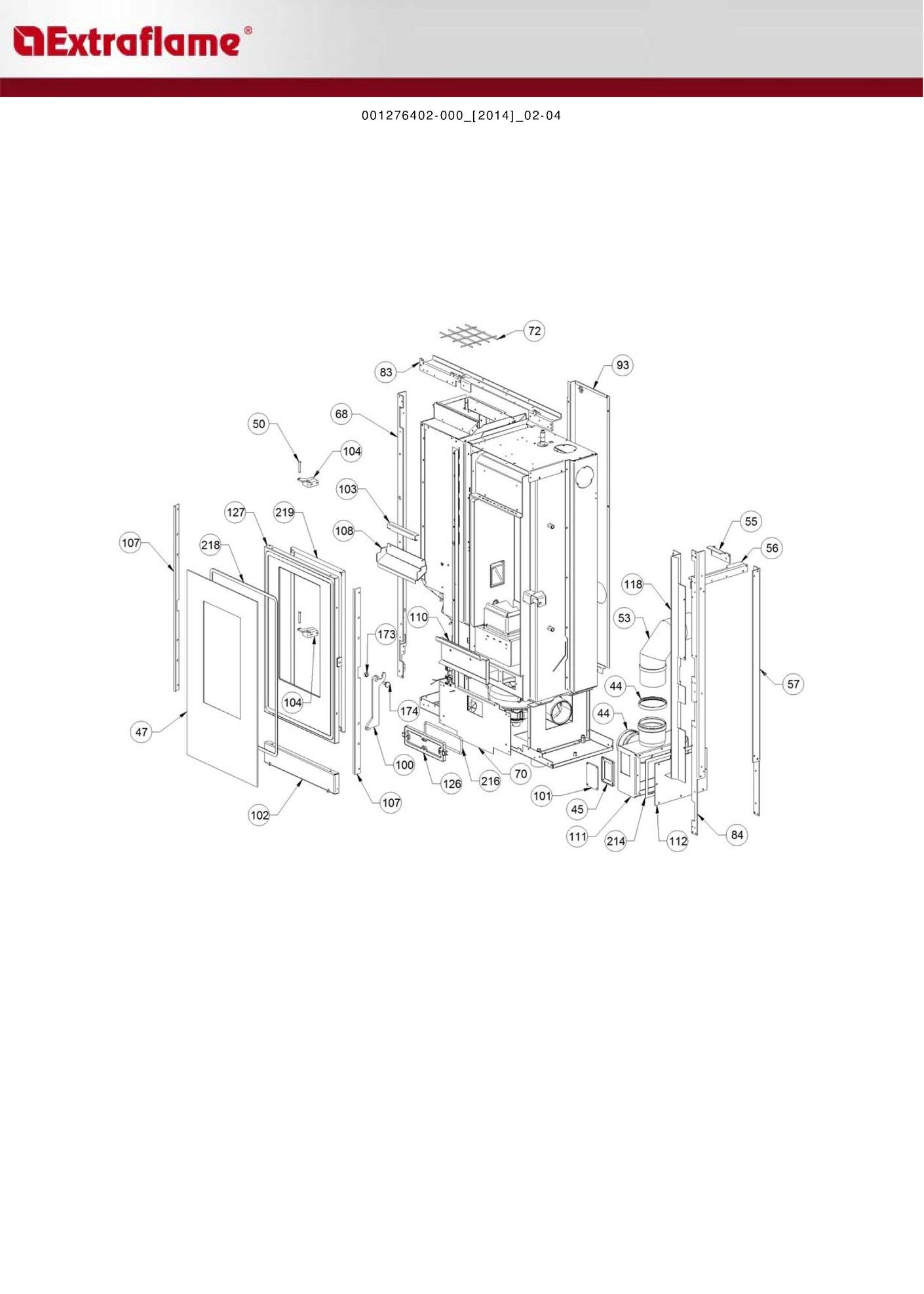

page 3

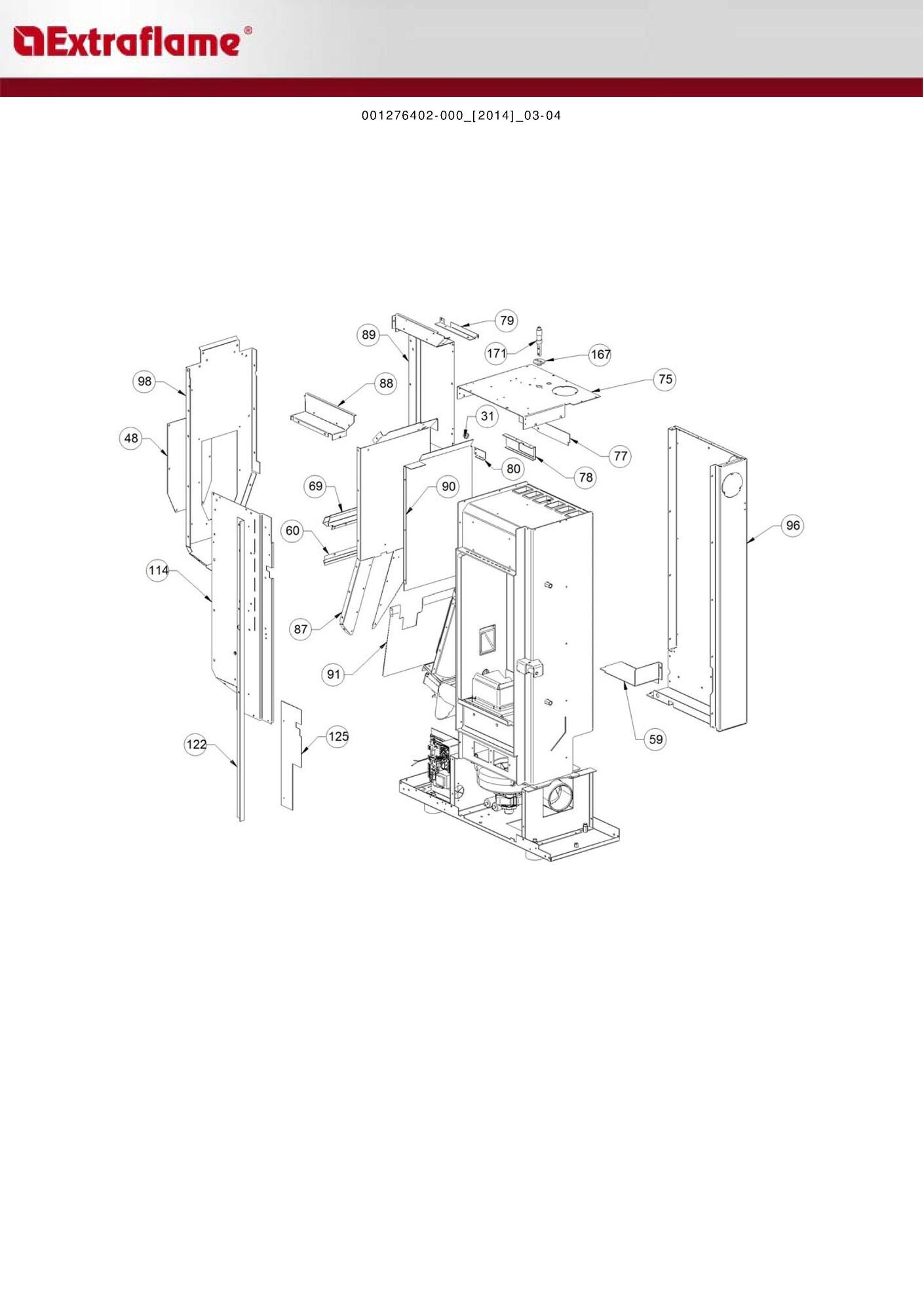

page 5

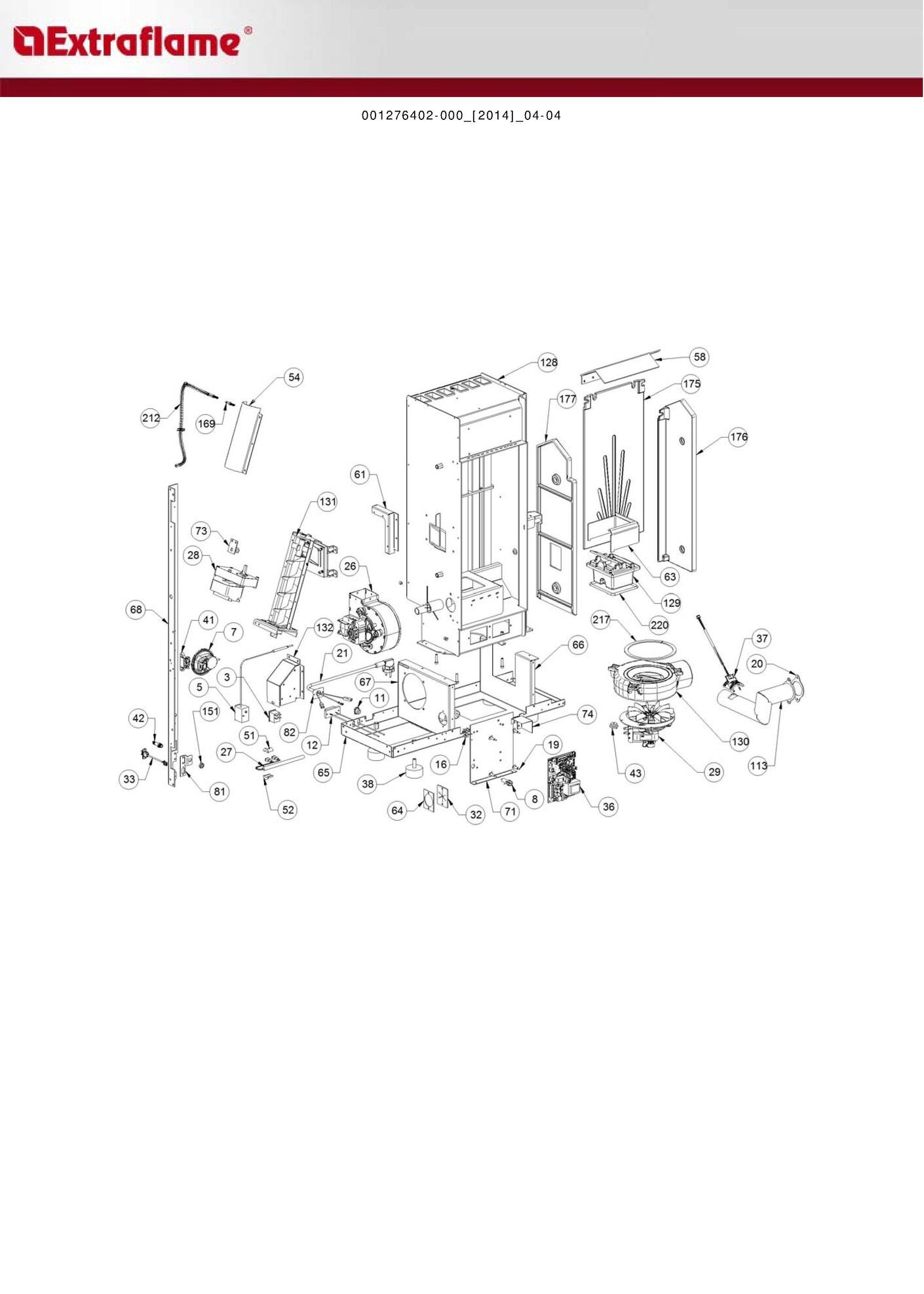

page 7

Position

Schéma

002000564	Sonde	4
002000570	Sonde 550 mm	6
002001313	Connecteur	9
002001321	Connecteur	10
002270086	Câble électrique	22
002270311	Câblage électrique	23
002270335	Câblage électrique	24
002270341	Câblage électrique	25
002272587	Afficheur lcd	34
002272591	Télécommande	35
002273024	Poignée	39
002273025	Boîtier plastique	40
002277403	Charnière couvercle réservoir noir	49
002287517	Disque canalisation zingué	62
002287679	Déflecteur zingué	76
002287699	Crochet céramique	85
002287702	Support céramique zingué	86
002287712	Retro zingué	92
002287735	Crochet céramique	94
002287736	Crochet céramique	95
002287936	équerre support ressort zinguée	97
003277784	Disque fermeture air noir	105
003277785	Disque fermeture air noir	106
003277798	Collier air noir	109
003277910	Boîtier afficheur noir	115
003277911	Cadre noir	116
003277912	Plan noir	117
003277915	Porte réservoir noir	119
003277918	Flanc noir	120
003277919	Flanc noir	121
003277924	Carter noir	123
003277925	Grille noire	124
006008600	Douille	166
006273004	Ressort acier	168
006277092	Rallonge 75 mm	170
006277097	Pommeau noir	172
007273375	Carreau latéral noir opaque gauche	184
007273376	Carreau latéral noir opaque droit	185
007273377	Carreau central noir opaque	186
009278200	Tisonnier	209
009278201	Clé hexagonale	210

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Ilenia (2014)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	3 page 7	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	4 page 1	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	5 page 7	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	6 page 1	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	7 page 7	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	8 page 7	Porte-fusible	Extraflame Réf fabricant: 002000677	avec délai sur devis
	9 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	10 page 1	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	11 page 7	Bloque-câble	Extraflame Réf fabricant: 002001327	avec délai sur devis
	12 page 7	Connecteur	Extraflame Réf fabricant: 002001330	avec délai sur devis
	16 page 7	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	19 page 7	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	20 page 7	Garniture	Extraflame Réf fabricant: 002203338	avec délai sur devis
	21 page 7	Câble d alimentation	Extraflame Réf fabricant: 002270003	avec délai sur devis
	22 page 1	Câble électrique	Extraflame Réf fabricant: 002270086	avec délai sur devis
	23 page 1	Câblage électrique	Extraflame Réf fabricant: 002270311	avec délai sur devis
	24 page 1	Câblage électrique	Extraflame Réf fabricant: 002270335	avec délai sur devis
	25 page 1	Câblage électrique	Extraflame Réf fabricant: 002270341	avec délai sur devis
	26 page 7	Moteur centrifuge	Extraflame Réf fabricant: 002271034	avec délai sur devis
	27 page 7	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	28 page 7	Motoréducteur	Extraflame Réf fabricant: 002271040	avec délai sur devis
	29 page 7	Moteur fumée	Extraflame Réf fabricant: 002271045	avec délai sur devis
	29 page 7	Traduction non disponible	Extraflame Réf fabricant: 002272616	avec délai sur devis
	31 page 5	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	32 page 7	Passe-câble	Extraflame Réf fabricant: 002271305	avec délai sur devis
	33 page 7	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	34 page 1	Afficheur lcd	Extraflame Réf fabricant: 002272587	avec délai sur devis
	35 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	36 page 7	Carte électronique	Extraflame Réf fabricant: 002272599	avec délai sur devis
	37 page 7	Carte électronique	Extraflame Réf fabricant: 002272601	avec délai sur devis
	38 page 7	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	39 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	40 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	41 page 7	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	42 page 7	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	43 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	44 page 3	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	45 page 3	Garniture	Extraflame Réf fabricant: 002273313	avec délai sur devis
	47 page 3	Vitrocéramique 631x349,6 mm	Extraflame Réf fabricant: 002276427	avec délai sur devis
	48 page 5	Couvercle paroi postérieure réservoir	Extraflame Réf fabricant: 002277190	avec délai sur devis
	49 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	50 page 3	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	51 page 7	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	52 page 7	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	53 page 3	Coude 90° 80 mm	Extraflame Réf fabricant: 002278460	avec délai sur devis
	54 page 7	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	55 page 3	Cornière	Extraflame Réf fabricant: 002287384	avec délai sur devis
	56 page 3	Cornière transversale	Extraflame Réf fabricant: 002287396	avec délai sur devis
	57 page 3	Montant	Extraflame Réf fabricant: 002287397	avec délai sur devis
	58 page 7	Déflecteur chambre combustion	Extraflame Réf fabricant: 002287398	avec délai sur devis
	59 page 5	Diviseur chambre air zingué	Extraflame Réf fabricant: 002287400	avec délai sur devis
	60 page 5	équerre bulbe zinguée	Extraflame Réf fabricant: 002287404	avec délai sur devis
	61 page 7	Profil moteur zingué	Extraflame Réf fabricant: 002287509	avec délai sur devis
	62 page 1	Disque canalisation zingué	Extraflame Réf fabricant: 002287517	avec délai sur devis
	63 page 7	Pare-flamme acier	Extraflame Réf fabricant: 002287520	avec délai sur devis
	64 page 7	Plaque passe-câble zinguée	Extraflame Réf fabricant: 002287522	avec délai sur devis
	65 page 7	Fond complet zingué	Extraflame Réf fabricant: 002287655	avec délai sur devis
	66 page 7	Support chambre zingué	Extraflame Réf fabricant: 002287656	avec délai sur devis
	67 page 7	Support chambre zinguée	Extraflame Réf fabricant: 002287665	avec délai sur devis
	68 page 3	Montant zingué	Extraflame Réf fabricant: 002287666	avec délai sur devis
	69 page 5	équerre protège-tuyaux zinguée	Extraflame Réf fabricant: 002287667	avec délai sur devis
	70 page 3	Fermeture zinguée	Extraflame Réf fabricant: 002287668	avec délai sur devis
	71 page 7	Support carte électronique zingué	Extraflame Réf fabricant: 002287669	avec délai sur devis
	72 page 3	Grille protection mains chromée	Extraflame Réf fabricant: 002287674	avec délai sur devis
	73 page 7	Plaquette motoréducteur zinguée	Extraflame Réf fabricant: 002287676	avec délai sur devis
	74 page 7	Protection capteur carte	Extraflame Réf fabricant: 002287677	avec délai sur devis
	75 page 5	Carter air zingué	Extraflame Réf fabricant: 002287678	avec délai sur devis
	76 page 1	Déflecteur zingué	Extraflame Réf fabricant: 002287679	avec délai sur devis
	77 page 5	Porte déviation air zinguée	Extraflame Réf fabricant: 002287680	avec délai sur devis
	78 page 5	Paroi porte air zinguée	Extraflame Réf fabricant: 002287681	avec délai sur devis
	79 page 5	équerre fixation afficheur	Extraflame Réf fabricant: 002287689	avec délai sur devis
	80 page 5	Plaquette d écartement réservoir	Extraflame Réf fabricant: 002287691	avec délai sur devis
	81 page 7	Cornière porte sonde zinguée	Extraflame Réf fabricant: 002287692	avec délai sur devis
	82 page 7	équerre câble alimentation zinguée	Extraflame Réf fabricant: 002287695	avec délai sur devis
	83 page 3	Cornière zinguée	Extraflame Réf fabricant: 002287697	avec délai sur devis
	84 page 3	Montant zingué	Extraflame Réf fabricant: 002287698	avec délai sur devis
	85 page 1	Crochet céramique	Extraflame Réf fabricant: 002287699	avec délai sur devis
	86 page 1	Support céramique zingué	Extraflame Réf fabricant: 002287702	avec délai sur devis
	87 page 5	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287706	avec délai sur devis
	88 page 5	Fermeture réservoir zinguée	Extraflame Réf fabricant: 002287707	avec délai sur devis
	89 page 5	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287708	avec délai sur devis
	90 page 5	Déflecteur réservoir zingué	Extraflame Réf fabricant: 002287710	avec délai sur devis
	91 page 5	Déflecteur	Extraflame Réf fabricant: 002287711	avec délai sur devis
	92 page 1	Retro zingué	Extraflame Réf fabricant: 002287712	avec délai sur devis
	93 page 3	Retro perforé	Extraflame Réf fabricant: 002287713	avec délai sur devis
	94 page 1	Crochet céramique	Extraflame Réf fabricant: 002287735	avec délai sur devis
	95 page 1	Crochet céramique	Extraflame Réf fabricant: 002287736	avec délai sur devis
	96 page 5	Carter air ventilé ambiant	Extraflame Réf fabricant: 002287932	avec délai sur devis
	97 page 1	équerre support ressort zinguée	Extraflame Réf fabricant: 002287936	avec délai sur devis
	98 page 5	Paroi réservoir zinguée	Extraflame Réf fabricant: 002288279	avec délai sur devis
	100 page 3	Poignée noir	Extraflame Réf fabricant: 003277339	avec délai sur devis
	101 page 3	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	102 page 3	Rallonge porte noir	Extraflame Réf fabricant: 003277743	avec délai sur devis
	103 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277755	avec délai sur devis
	104 page 3	Charnière porte noir	Extraflame Réf fabricant: 003277783	avec délai sur devis
	105 page 1	Disque fermeture air noir	Extraflame Réf fabricant: 003277784	avec délai sur devis
	106 page 1	Disque fermeture air noir	Extraflame Réf fabricant: 003277785	avec délai sur devis
	107 page 3	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277786	avec délai sur devis
	108 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277795	avec délai sur devis
	109 page 1	Collier air noir	Extraflame Réf fabricant: 003277798	avec délai sur devis
	110 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277821	avec délai sur devis
	111 page 3	Ensemble boîtier récupération cendres noir	Extraflame Réf fabricant: 003277897	avec délai sur devis
	112 page 3	Bride fermeture boîtier noir	Extraflame Réf fabricant: 003277898	avec délai sur devis
	113 page 7	Conduite air noir	Extraflame Réf fabricant: 003277903	avec délai sur devis
	114 page 5	Paroi réservoir noire	Extraflame Réf fabricant: 003277908	avec délai sur devis
	115 page 1	Boîtier afficheur noir	Extraflame Réf fabricant: 003277910	avec délai sur devis
	116 page 1	Cadre noir	Extraflame Réf fabricant: 003277911	avec délai sur devis
	117 page 1	Plan noir	Extraflame Réf fabricant: 003277912	avec délai sur devis
	118 page 3	Montant noir	Extraflame Réf fabricant: 003277914	avec délai sur devis
	119 page 1	Porte réservoir noir	Extraflame Réf fabricant: 003277915	avec délai sur devis
	120 page 1	Flanc noir	Extraflame Réf fabricant: 003277918	avec délai sur devis
	121 page 1	Flanc noir	Extraflame Réf fabricant: 003277919	avec délai sur devis
	122 page 5	Cornière fermeture noire	Extraflame Réf fabricant: 003277923	avec délai sur devis
	123 page 1	Carter noir	Extraflame Réf fabricant: 003277924	avec délai sur devis
	124 page 1	Grille noire	Extraflame Réf fabricant: 003277925	avec délai sur devis
	125 page 5	Fermeture noir	Extraflame Réf fabricant: 003277928	avec délai sur devis
	126 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	127 page 3	Porte fonte noir	Extraflame Réf fabricant: 003278175	avec délai sur devis
	128 page 7	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278229	avec délai sur devis
	129 page 7	Brasier fonte avec diviseur et pivot	Extraflame Réf fabricant: 003278231	avec délai sur devis
	130 page 7	Coque vis sans fin fonte	Extraflame Réf fabricant: 003278239	avec délai sur devis
	151 page 7	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	166 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	167 page 5	Douille	Extraflame Réf fabricant: 006207406	avec délai sur devis
	168 page 1	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	169 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	170 page 1	Rallonge 75 mm	Extraflame Réf fabricant: 006277092	avec délai sur devis
	171 page 5	Pivot porte air	Extraflame Réf fabricant: 006277093	avec délai sur devis
	172 page 1	Pommeau noir	Extraflame Réf fabricant: 006277097	avec délai sur devis
	173 page 3	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	174 page 3	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	175 page 7	Paroi fonte	Extraflame Réf fabricant: 007270204	avec délai sur devis
	176 page 7	Paroi fonte	Extraflame Réf fabricant: 007270205	avec délai sur devis
	177 page 7	Paroi fonte	Extraflame Réf fabricant: 007270206	avec délai sur devis
	184 page 1	Carreau latéral noir opaque gauche	Extraflame Réf fabricant: 007273375	avec délai sur devis
	185 page 1	Carreau latéral noir opaque droit	Extraflame Réf fabricant: 007273376	avec délai sur devis
	186 page 1	Carreau central noir opaque	Extraflame Réf fabricant: 007273377	avec délai sur devis
	209 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	210 page 1	Clé hexagonale	Extraflame Réf fabricant: 009278201	avec délai sur devis
	212 page 7	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
	214 page 3	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	216 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	217 page 7	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	218 page 3	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	219 page 3	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006783	avec délai sur devis
	220 page 7	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Ilenia (2014) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
