Poêle Extraflame Irma (2018)

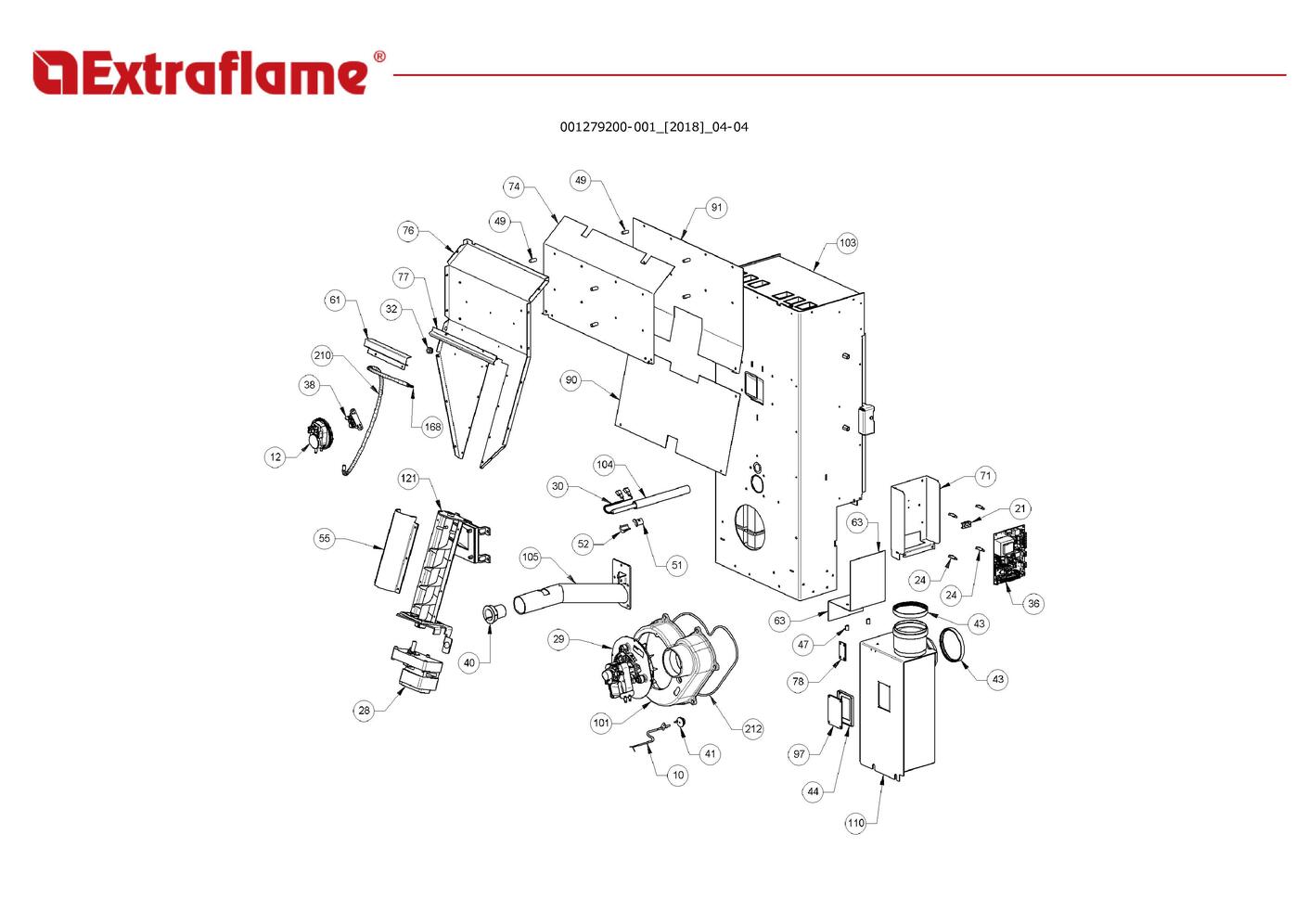

page 1

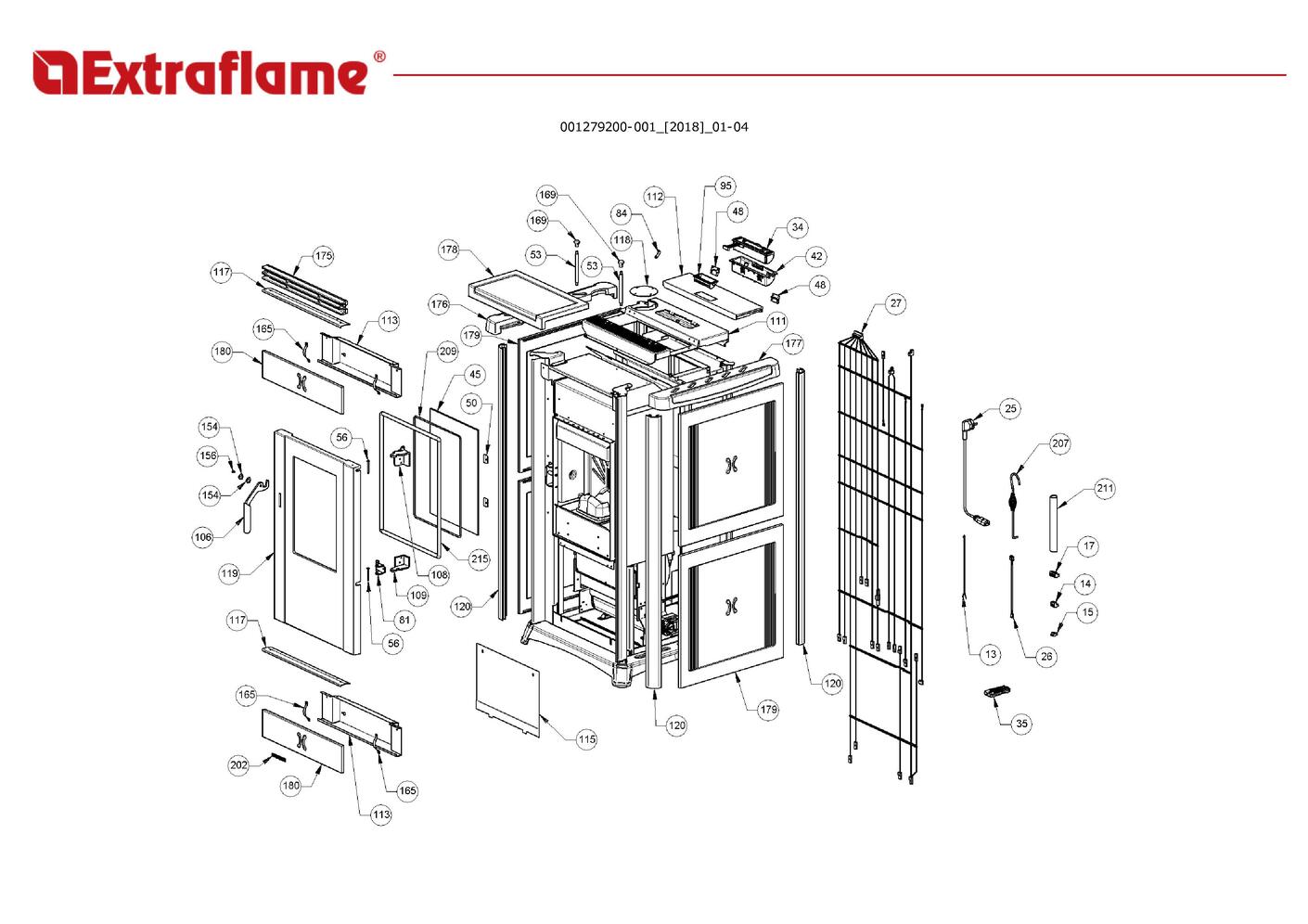

page 4

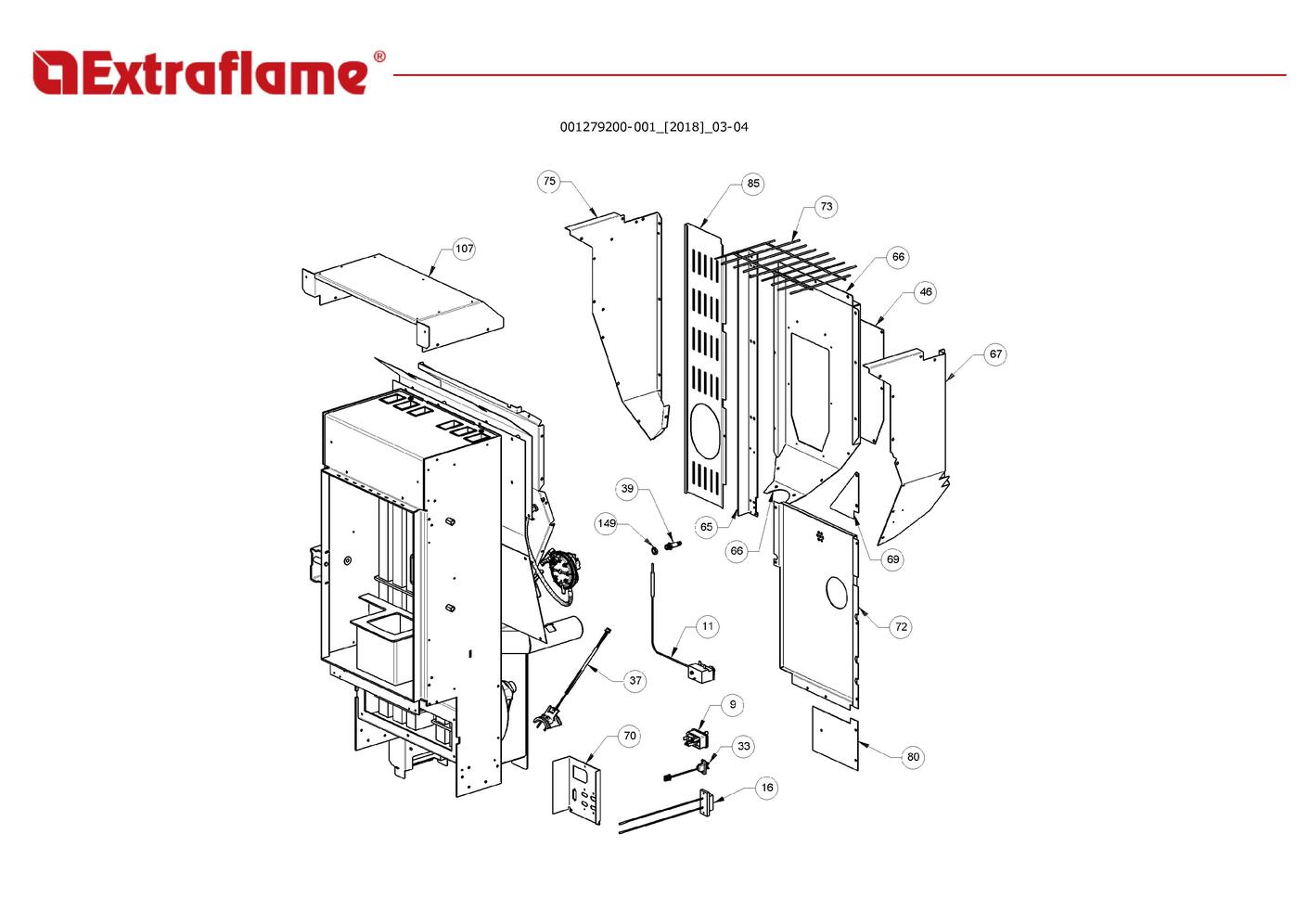

page 7

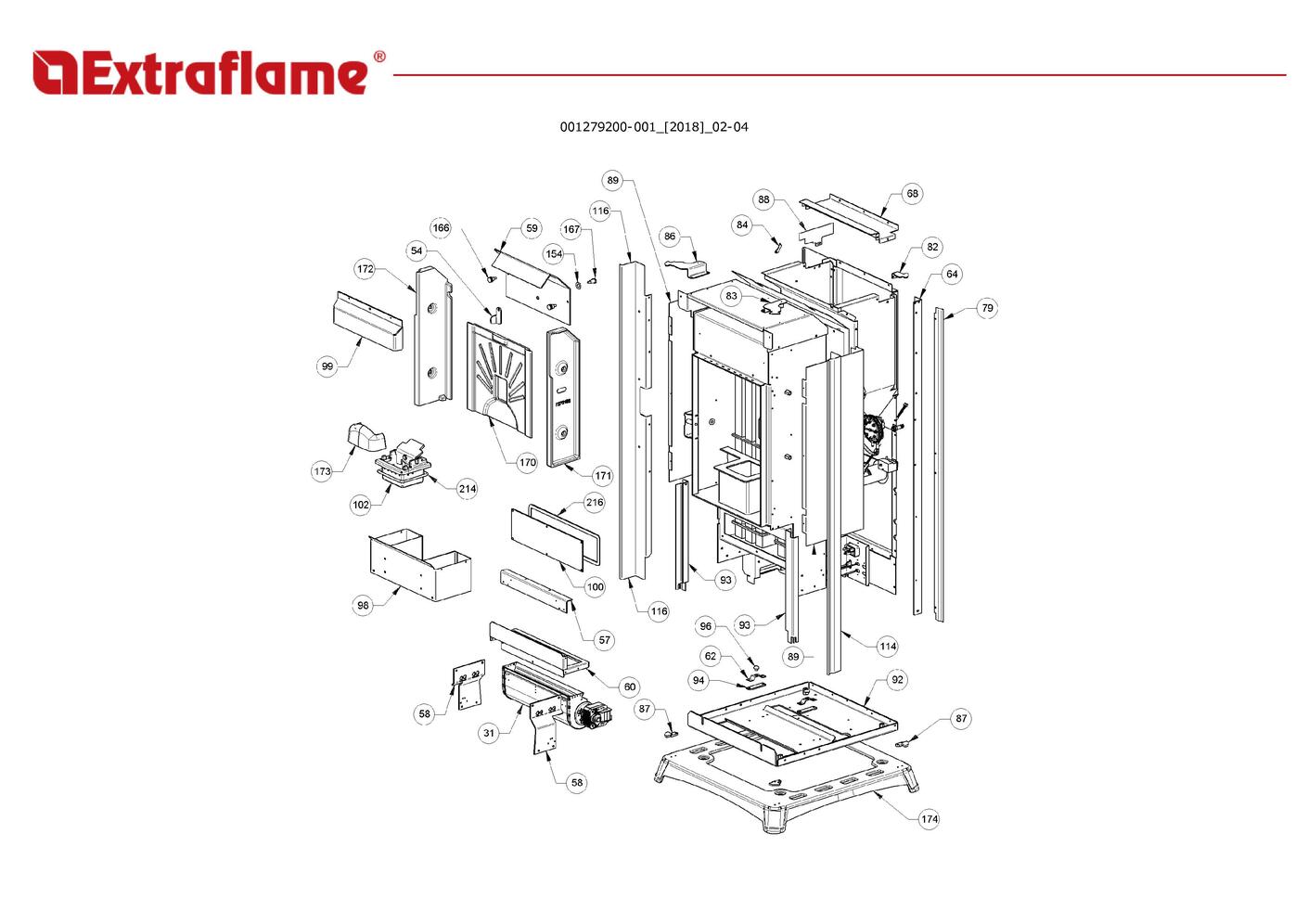

page 9

Position

Schéma

002000564	Sonde fumées avec gaine	10
002000589	Pressostat 605.99879 hubacontrol	12
002001663	Bornier	21
002006202	Entretoise carte	24
002271032	Motoréducteur merkle b4415up 230v 50hz	28
002272616	Encodeur du moteur des fumées	29
002271033	Moteur des fumees pl21	29
002271036	Bougie allumage 300 w avec faston	30
002271304	Passe-câble	32
002272599	Carte électronique de sécurité vis	36
002273028	Support plastique	38
002273032	Bague pastique	40
002273033	Tampon en caoutchouc	41
002273304	Garniture	43
002273313	Garniture	44
002277400	Entretoise 8x12 mm	47
002277537	Entretoise 8x18 mm	49
002277576	Support résistance fileté zingué	51
002277577	Support résistance zingué	52
002279315	Couvercle spirale zingué	55
002287235	équerre protège-tuyaux	61
002288327	Déflecteur	63
002288337	Support carte électronique zingué	71
002288340	Déflecteur	74
002288346	Paroi antérieure réservoir	76
002288347	Cornière de fixation bulbe	77
002288348	Plaque zinguée de fixation pour montant	78
002288554	Déflecteur	90
002288555	Déflecteur	91
003277487	Couvercle inspection noir	97
003278134	Coque fonte noire	101
003278281	Chambre de combustion	103
003278282	Tuyau support résistance noir	104
003278575	Ensemble tuyau prise d air noir	105
003278580	Boîtier sortie fumées noir	110
006277069	Raccord pour tube 6 mm	168
000006913	Tuyau sil.tras.d.int = 4 d.est = 8	210
000006761	Garniture/tresse 4 mm	212

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Irma (2018)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	9 page 7	Fusible 2,5 a	Extraflame Réf fabricant: 002270838	avec délai sur devis
	9 page 7	Fusible f2.5a 250v 5x20	Extraflame Réf fabricant: 002000681	avec délai sur devis
	9 page 7	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000543	avec délai sur devis
	10 page 1	Sonde fumées avec gaine	Extraflame Réf fabricant: 002000564	avec délai sur devis
	11 page 7	Thermostat bulbe 85 °c caem	Extraflame Réf fabricant: 002000622	avec délai sur devis
	12 page 1	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	13 page 4	Sonde ntc ambiance / eau / reservoir 1 mt	Extraflame Réf fabricant: 002000705	avec délai sur devis
	14 page 4	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	15 page 4	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	16 page 7	Connecteur	Extraflame Réf fabricant: 002001330	avec délai sur devis
	17 page 4	Connecteur électrique	Extraflame Réf fabricant: 002001334	avec délai sur devis
	21 page 1	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	24 page 1	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	25 page 4	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	26 page 4	Câblage encodeur	Extraflame Réf fabricant: 002270311	avec délai sur devis
	27 page 4	Câblage électrique	Extraflame Réf fabricant: 002270395	avec délai sur devis
	28 page 1	Motoréducteur merkle b4415up 230v 50hz	Extraflame Réf fabricant: 002271032	avec délai sur devis
	29 page 1	Encodeur du moteur des fumées	Extraflame Réf fabricant: 002272616	avec délai sur devis
	29 page 1	Moteur des fumees pl21	Extraflame Réf fabricant: 002271033	avec délai sur devis
	30 page 1	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	31 page 9	Moteur tangentiel	Extraflame Réf fabricant: 002271039	avec délai sur devis
	32 page 1	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	33 page 7	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	34 page 4	Display lcd ventilés	Extraflame Réf fabricant: 002272587	avec délai sur devis
	35 page 4	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	36 page 1	Carte électronique de sécurité vis	Extraflame Réf fabricant: 002272599	avec délai sur devis
	37 page 7	Capteur de flux	Extraflame Réf fabricant: 002272612	avec délai sur devis
	38 page 1	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	39 page 7	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	40 page 1	Bague pastique	Extraflame Réf fabricant: 002273032	avec délai sur devis
	41 page 1	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	42 page 4	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	43 page 1	Garniture	Extraflame Réf fabricant: 002273304	avec délai sur devis
	44 page 1	Garniture	Extraflame Réf fabricant: 002273313	avec délai sur devis
	45 page 4	Vitrocéramique 4x260x387 mm	Extraflame Réf fabricant: 002276432	avec délai sur devis
	46 page 7	Couvercle paroi postérieure réservoir	Extraflame Réf fabricant: 002277190	avec délai sur devis
	47 page 1	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	48 page 4	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	49 page 1	Entretoise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	50 page 4	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	51 page 1	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	52 page 1	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	53 page 4	Tige guide racleurs	Extraflame Réf fabricant: 002278116	avec délai sur devis
	54 page 9	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	55 page 1	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	56 page 4	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	57 page 9	équerre fixation porte	Extraflame Réf fabricant: 002287200	avec délai sur devis
	58 page 9	étrier chambre combustion	Extraflame Réf fabricant: 002287201	avec délai sur devis
	59 page 9	Déflecteur fumée	Extraflame Réf fabricant: 002287222	avec délai sur devis
	60 page 9	Bride ventilation	Extraflame Réf fabricant: 002287229	avec délai sur devis
	61 page 1	équerre protège-tuyaux	Extraflame Réf fabricant: 002287235	avec délai sur devis
	62 page 9	Bride tangentielle zinguée	Extraflame Réf fabricant: 002287331	avec délai sur devis
	63 page 1	Déflecteur	Extraflame Réf fabricant: 002288327	avec délai sur devis
	64 page 9	Cornière droite zinguée	Extraflame Réf fabricant: 002288330	avec délai sur devis
	65 page 7	Cornière gauche zinguée	Extraflame Réf fabricant: 002288331	avec délai sur devis
	66 page 7	Paroi postérieure	Extraflame Réf fabricant: 002288332	avec délai sur devis
	67 page 7	Paroi droite réservoir	Extraflame Réf fabricant: 002288333	avec délai sur devis
	68 page 9	Fermeture réservoir zinguée	Extraflame Réf fabricant: 002288334	avec délai sur devis
	69 page 7	Fermeture retro zinguée	Extraflame Réf fabricant: 002288335	avec délai sur devis
	70 page 7	étrier interrupteur zingué	Extraflame Réf fabricant: 002288336	avec délai sur devis
	71 page 1	Support carte électronique zingué	Extraflame Réf fabricant: 002288337	avec délai sur devis
	72 page 7	Arrière pré-perforé	Extraflame Réf fabricant: 002288338	avec délai sur devis
	73 page 7	Grille chromée	Extraflame Réf fabricant: 002288339	avec délai sur devis
	74 page 1	Déflecteur	Extraflame Réf fabricant: 002288340	avec délai sur devis
	75 page 7	Paroi gauche réservoir	Extraflame Réf fabricant: 002288345	avec délai sur devis
	76 page 1	Paroi antérieure réservoir	Extraflame Réf fabricant: 002288346	avec délai sur devis
	77 page 1	Cornière de fixation bulbe	Extraflame Réf fabricant: 002288347	avec délai sur devis
	78 page 1	Plaque zinguée de fixation pour montant	Extraflame Réf fabricant: 002288348	avec délai sur devis
	79 page 9	Profil droit zingué	Extraflame Réf fabricant: 002288349	avec délai sur devis
	80 page 7	Fermeture postérieure zinguée	Extraflame Réf fabricant: 002288350	avec délai sur devis
	81 page 4	Charnière acier inox	Extraflame Réf fabricant: 002288356	avec délai sur devis
	82 page 9	Guidage zingué	Extraflame Réf fabricant: 002288369	avec délai sur devis
	83 page 9	Guidage zingué	Extraflame Réf fabricant: 002288370	avec délai sur devis
	84 page 4	Tige couvercle zinguée	Extraflame Réf fabricant: 002288371	avec délai sur devis
	85 page 7	Fermeture postérieure zinguée	Extraflame Réf fabricant: 002288372	avec délai sur devis
	86 page 9	Guidage zingué	Extraflame Réf fabricant: 002288373	avec délai sur devis
	87 page 9	Plaque de guidage pied	Extraflame Réf fabricant: 002288374	avec délai sur devis
	88 page 9	Déflecteur	Extraflame Réf fabricant: 002288465	avec délai sur devis
	89 page 9	Boîtier zingué	Extraflame Réf fabricant: 002288553	avec délai sur devis
	90 page 1	Déflecteur	Extraflame Réf fabricant: 002288554	avec délai sur devis
	91 page 1	Déflecteur	Extraflame Réf fabricant: 002288555	avec délai sur devis
	92 page 9	Fond zingué	Extraflame Réf fabricant: 002288600	avec délai sur devis
	93 page 9	Montant zingué	Extraflame Réf fabricant: 002288601	avec délai sur devis
	94 page 9	Entretoise bride	Extraflame Réf fabricant: 002288602	avec délai sur devis
	95 page 4	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	96 page 9	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	97 page 1	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	98 page 9	Tiroir cendres noir	Extraflame Réf fabricant: 003277679	avec délai sur devis
	99 page 9	Déflecteur noir	Extraflame Réf fabricant: 003277680	avec délai sur devis
	100 page 9	Couvercle inspection noir	Extraflame Réf fabricant: 003277681	avec délai sur devis
	101 page 1	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	102 page 9	Brasier fonte avec diviseur et pivot	Extraflame Réf fabricant: 003278221	avec délai sur devis
	103 page 1	Chambre de combustion	Extraflame Réf fabricant: 003278281	avec délai sur devis
	104 page 1	Tuyau support résistance noir	Extraflame Réf fabricant: 003278282	avec délai sur devis
	105 page 1	Ensemble tuyau prise d air noir	Extraflame Réf fabricant: 003278575	avec délai sur devis
	106 page 4	Poignée noir	Extraflame Réf fabricant: 003278576	avec délai sur devis
	107 page 7	Carter supérieur noir	Extraflame Réf fabricant: 003278577	avec délai sur devis
	108 page 4	Charnière supérieure noire	Extraflame Réf fabricant: 003278578	avec délai sur devis
	109 page 4	Charnière inférieure noir	Extraflame Réf fabricant: 003278579	avec délai sur devis
	110 page 1	Boîtier sortie fumées noir	Extraflame Réf fabricant: 003278580	avec délai sur devis
	111 page 4	Plan supérieur noir	Extraflame Réf fabricant: 003278581	avec délai sur devis
	112 page 4	Porte réservoir noir	Extraflame Réf fabricant: 003278582	avec délai sur devis
	113 page 4	Boîtier frontal noir	Extraflame Réf fabricant: 003278583	avec délai sur devis
	114 page 9	Profil vertical	Extraflame Réf fabricant: 003278584	avec délai sur devis
	115 page 4	Profil inférieur noir	Extraflame Réf fabricant: 003278585	avec délai sur devis
	116 page 9	Profil vertical noir	Extraflame Réf fabricant: 003278586	avec délai sur devis
	117 page 4	Profil boîtier noir	Extraflame Réf fabricant: 003278587	avec délai sur devis
	118 page 4	Disque fermeture air gris	Extraflame Réf fabricant: 003278619	avec délai sur devis
	119 page 4	Porte fonte usinée	Extraflame Réf fabricant: 003278620	avec délai sur devis
	120 page 4	Cornière noire	Extraflame Réf fabricant: 003278621	avec délai sur devis
	149 page 7	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	154 page 4	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	156 page 4	Vis sans tête m6x8 mm brunie	Extraflame Réf fabricant: 006000905	avec délai sur devis
	165 page 4	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	166 page 9	Pivot acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	167 page 9	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	168 page 1	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	169 page 4	Pommeau noir	Extraflame Réf fabricant: 006277097	avec délai sur devis
	170 page 9	Paroi fonte	Extraflame Réf fabricant: 007270184	avec délai sur devis
	171 page 9	Paroi fonte	Extraflame Réf fabricant: 007270185	avec délai sur devis
	172 page 9	Paroi fonte	Extraflame Réf fabricant: 007270186	avec délai sur devis
	173 page 9	Pare-flamme	Extraflame Réf fabricant: 007270191	avec délai sur devis
	174 page 9	Bâti fonte émaillé	Extraflame Réf fabricant: 007270243	avec délai sur devis
	175 page 4	Grille fonte émaillée	Extraflame Réf fabricant: 007270244	avec délai sur devis
	176 page 4	Profil gauche émaillé	Extraflame Réf fabricant: 007270246	avec délai sur devis
	177 page 4	Profil droit émaillé	Extraflame Réf fabricant: 007270247	avec délai sur devis
	178 page 4	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273405	avec délai sur devis
	179 page 4	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273406	avec délai sur devis
	180 page 4	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273407	avec délai sur devis
	202 page 4	étiquette adhésive	Extraflame Réf fabricant: 009270478	avec délai sur devis
	207 page 4	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	209 page 4	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006765	avec délai sur devis
	210 page 1	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	211 page 4	Gaine de protection 24 mm	Extraflame Réf fabricant: 000006910	avec délai sur devis
	212 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	214 page 9	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	215 page 4	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006783	avec délai sur devis
	216 page 9	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	500 page 9	Kit de remplacement caoutchouc motoréducteur 10 pieces	Extraflame Réf fabricant: 009278410	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Irma (2018) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
