Poêle Extraflame Annalisa Plus (2025)

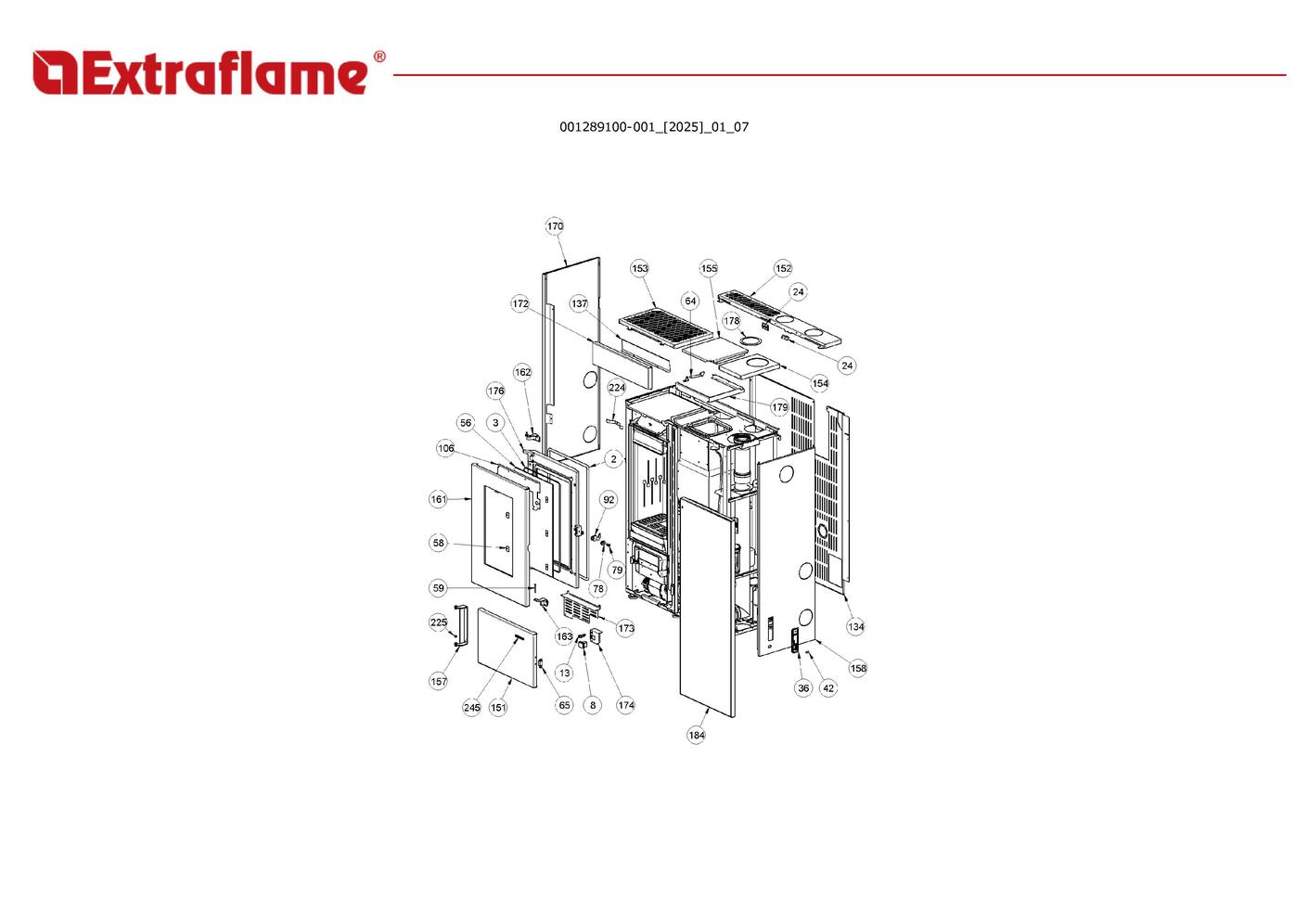

page 1

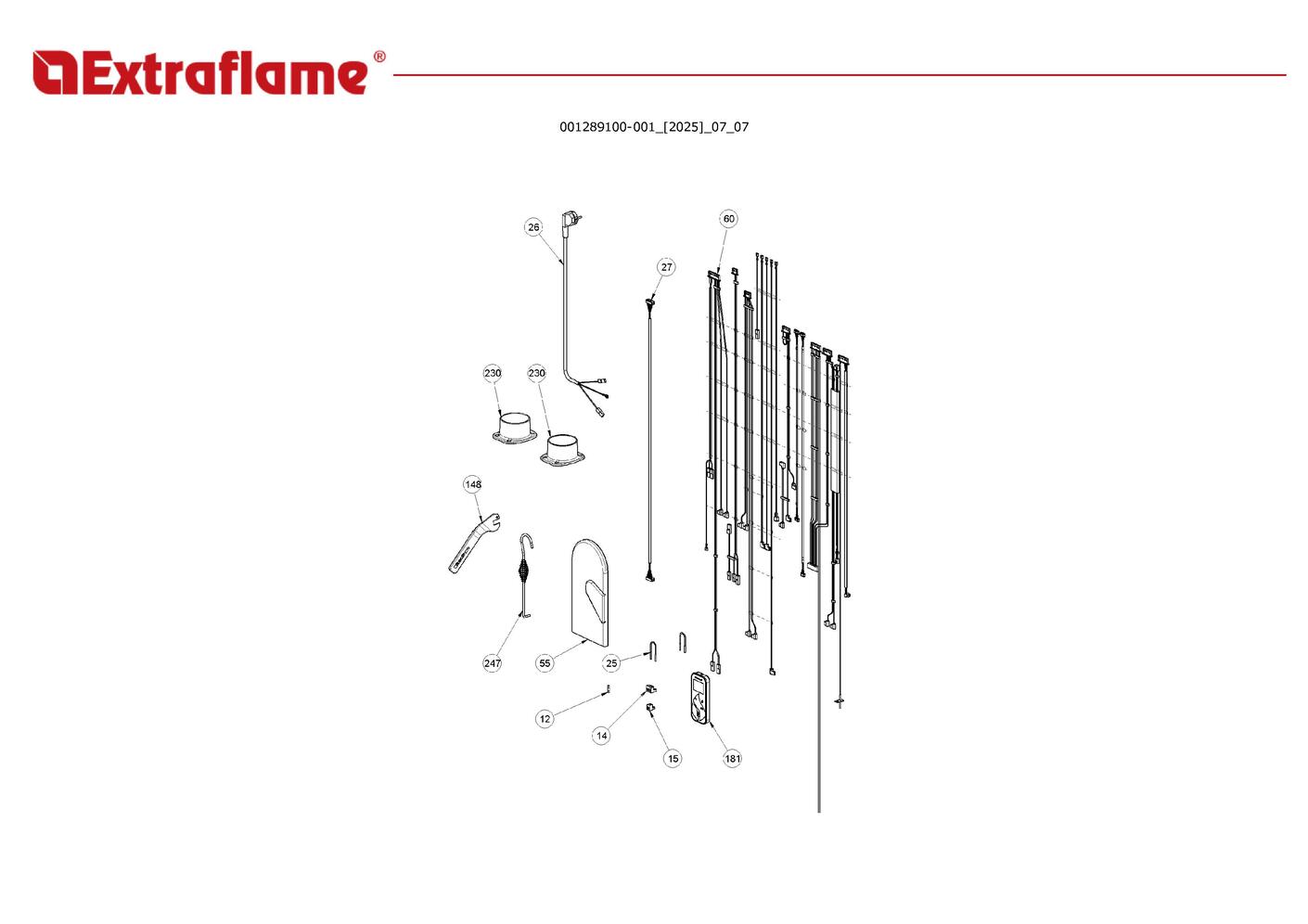

page 4

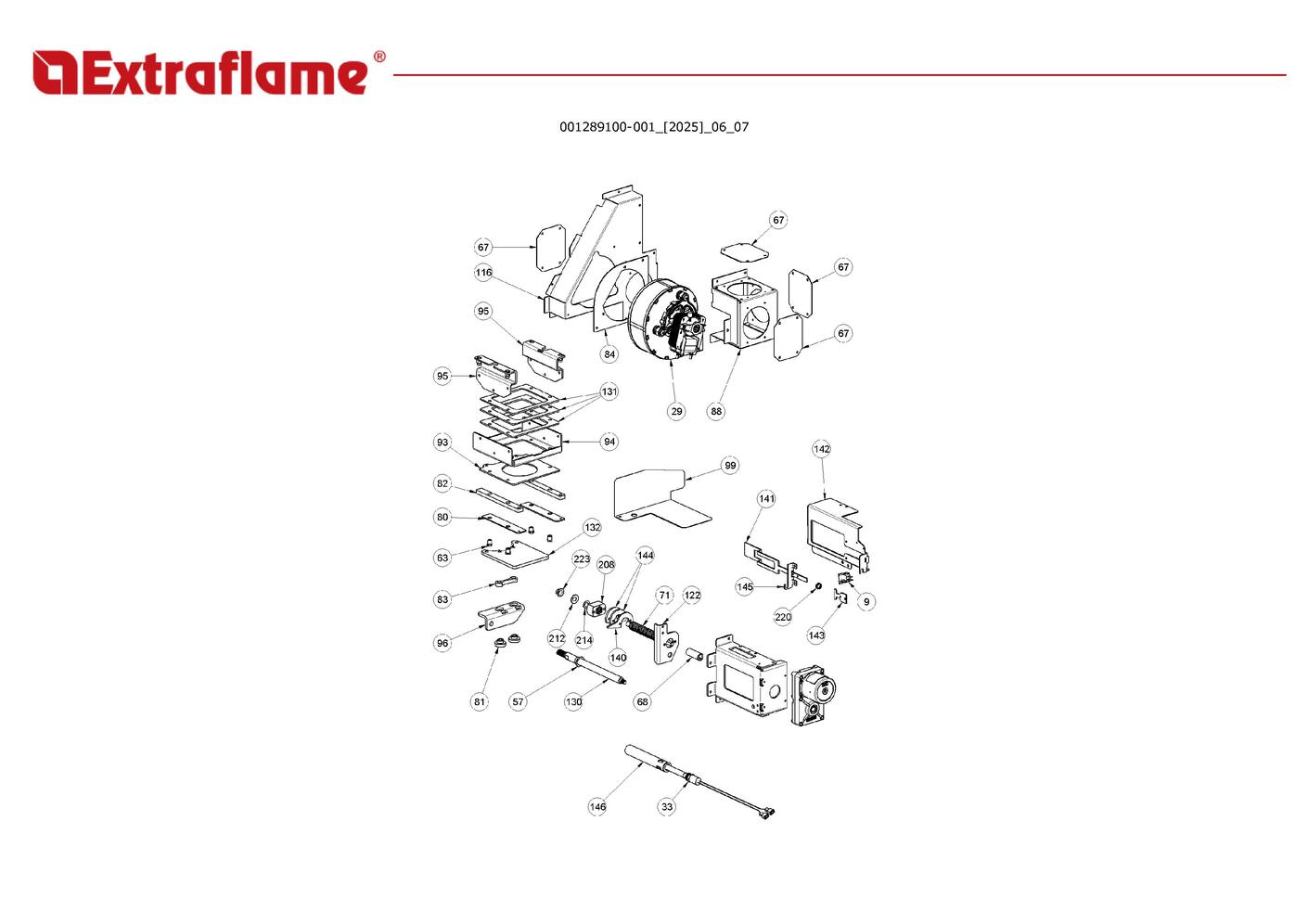

page 6

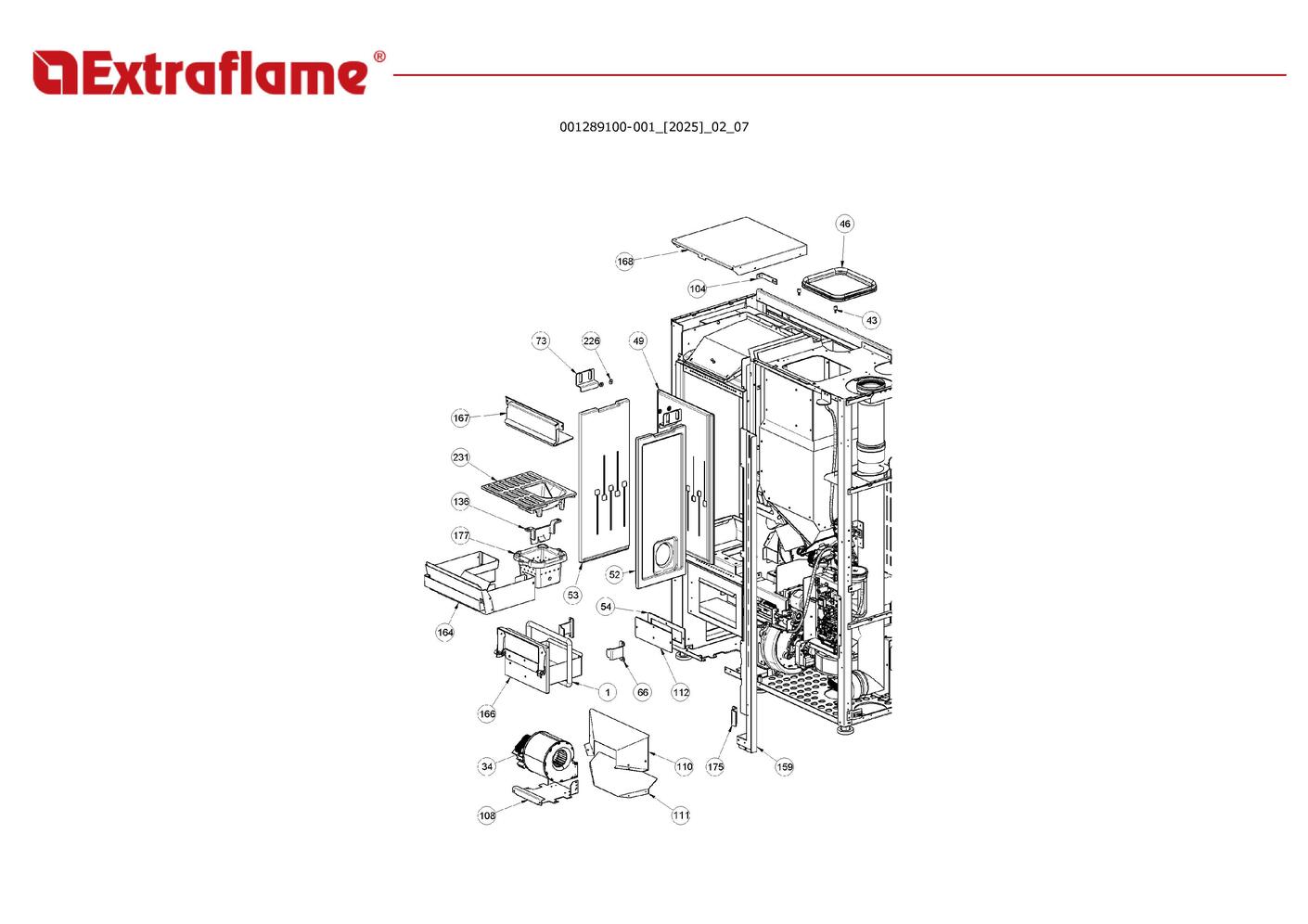

page 9

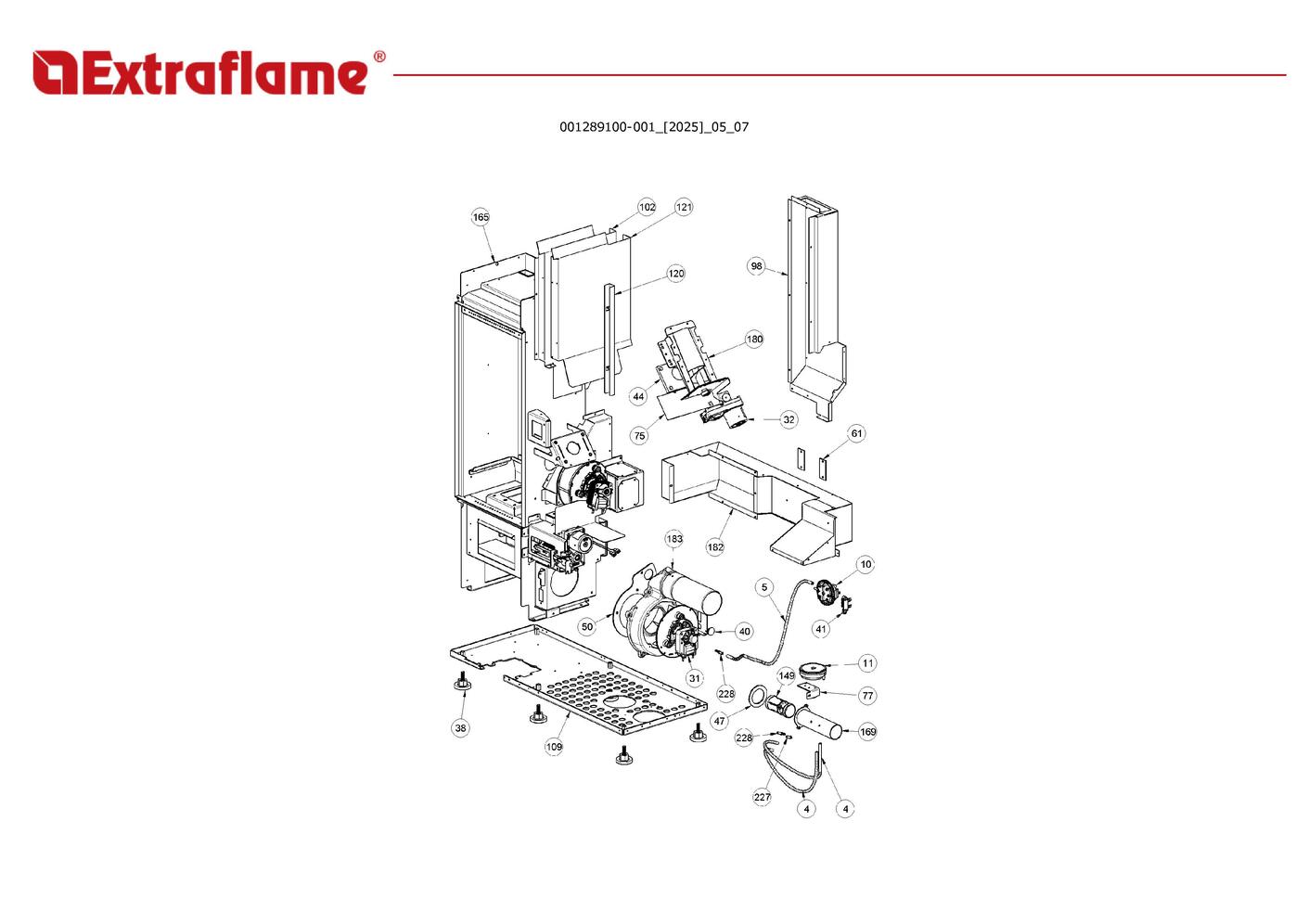

page 12

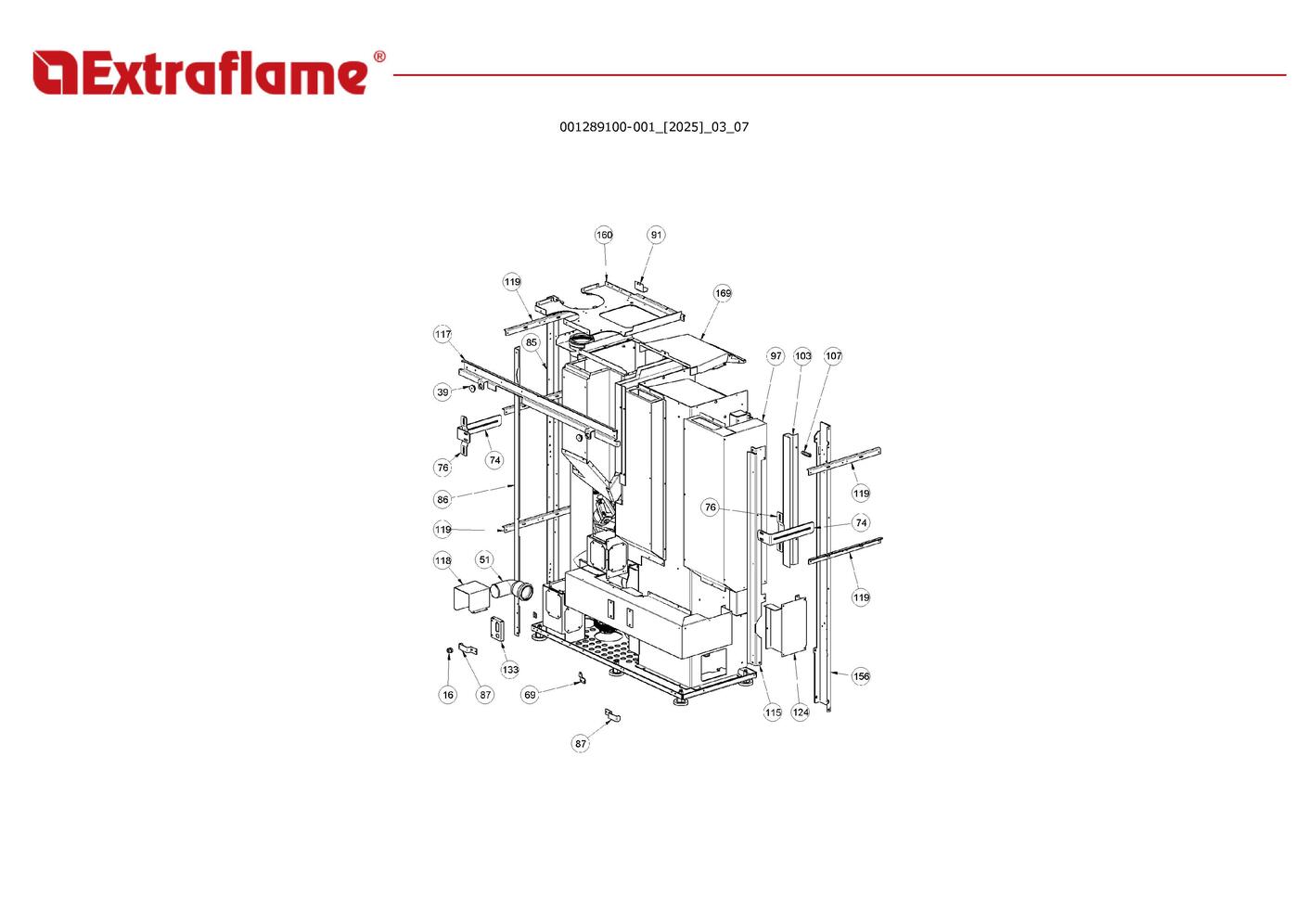

page 15

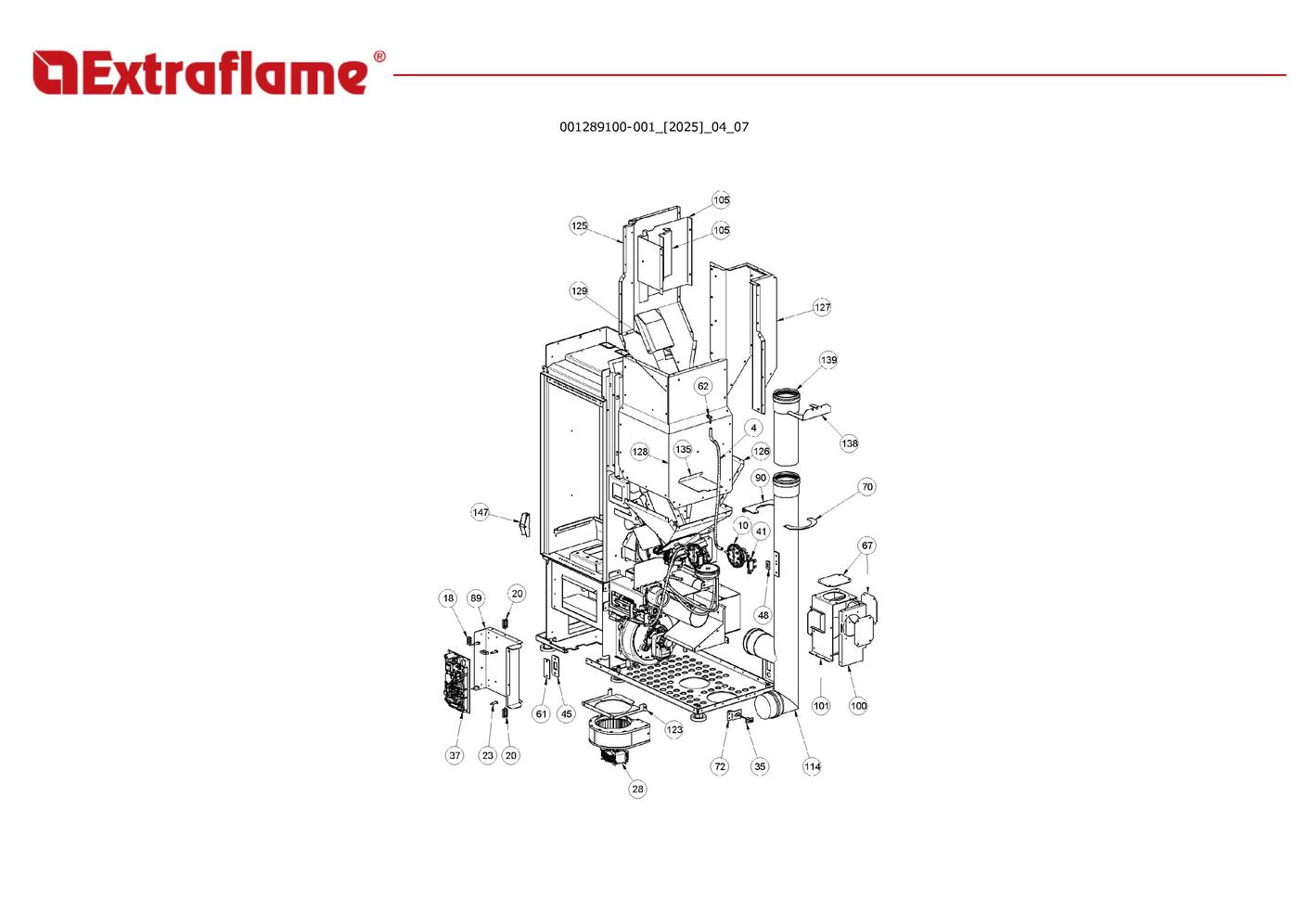

page 17

Position

Schéma

000006789	Joint 12 mm	2
000006792	Garniture/tresse 4 mm	3
002000542	Interrupteur bipolaire	8
002000692	Porte-fusible	13
002208066	Charnière couvercle réservoir noir	24
002272757	Carte d urgence radio + wifi 3.1	36
002273075	Bouchon	42
002276581	Verre	56
002277549	Cadre bloque-vitre	58
002279585	Rivet 5x46 bruni	59
002290980	Tige à ressort	64
002291031	Fermeture magnétique	65
002293370	Poignee de commande compas zn noir	78
002293371	Broche d activation poignee noire zn	79
002293703	Verrou	92
002293717	Protection de porte	106
002293833	Arrière	134
002293848	Déflecteur	137
003281429	Porte inférieure	151
003281430	Couvercle arrière	152
003281432	Couvercle supérieur gauche	153
003281434	Couvercle supérieur droit	154
003281435	Couvercle du réservoir i	155
003281437	Charnière inférieure	157
003281438	Côté droit	158
003281441	Porte	161
003281442	Charniere	162
003281443	Charnière	163
003281449	Carter	169
003281450	Côté gauche	170
003281452	Façade supérieure	172
003281453	Carter	173
003281454	Support	174
003281457	Porte en fonte	176
003281524	Disque de fermeture des fumées	178
003281528	Angulaire	179
004270286	Ensemble panneau crystal	184
006273012	Ressort de poussée pour céramiques	224
006277026	Douille	225
009270478	étiquette adhésive	245

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Annalisa Plus (2025)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 9	Garniture/tresse 15 mm	Extraflame Réf fabricant: 000006784	avec délai sur devis
	2 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	4 page 12	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	5 page 12	Sil.red tube.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006917	avec délai sur devis
	8 page 1	Interrupteur bipolaire	Extraflame Réf fabricant: 002000542	avec délai sur devis
	9 page 6	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	10 page 12	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	11 page 12	Capteur depression huba controle type 401	Extraflame Réf fabricant: 002000595	avec délai sur devis
	12 page 4	Fusible ta 5x20mm t 5a [ul]	Extraflame Réf fabricant: 002000690	avec délai sur devis
	13 page 1	Porte-fusible	Extraflame Réf fabricant: 002000692	avec délai sur devis
	14 page 4	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	15 page 4	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	16 page 15	Bloque-câble	Extraflame Réf fabricant: 002001366	avec délai sur devis
	18 page 17	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	20 page 17	Bloque-câble	Extraflame Réf fabricant: 002001692	avec délai sur devis
	23 page 17	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	24 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	25 page 4	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	26 page 4	Câble d alimentation	Extraflame Réf fabricant: 002270121	avec délai sur devis
	27 page 4	Câble électrique	Extraflame Réf fabricant: 002270686	avec délai sur devis
	28 page 17	Moteur centrifuge cah12y4-003 essai	Extraflame Réf fabricant: 002271062	avec délai sur devis
	29 page 6	Moteur centrifuge cah12y4-004 essai	Extraflame Réf fabricant: 002271063	avec délai sur devis
	31 page 12	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	31 page 12	Joint gnz-02486	Extraflame Réf fabricant: 002273388	avec délai sur devis
	31 page 12	Moteur des fumees trial caf15y-140psh + joint	Extraflame Réf fabricant: 002271118	avec délai sur devis
	32 page 12	Motoréducteur brushless 1,75rpm	Extraflame Réf fabricant: 002271124	avec délai sur devis
	33 page 6	Bougie céramique hf1311b01-b 300 w	Extraflame Réf fabricant: 002271153	avec délai sur devis
	34 page 9	Moteur	Extraflame Réf fabricant: 002271157	avec délai sur devis
	35 page 17	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	36 page 1	Carte d urgence radio + wifi 3.1	Extraflame Réf fabricant: 002272757	avec délai sur devis
	37 page 17	Elet.3 bldc un s002_7_c	Extraflame Réf fabricant: 002272766	avec délai sur devis
	38 page 12	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	39 page 15	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	40 page 12	Tampon en caoutchouc	Extraflame Réf fabricant: 002273023	avec délai sur devis
	41 page 12	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	42 page 1	Bouchon	Extraflame Réf fabricant: 002273075	avec délai sur devis
	43 page 9	Caoutchouc anti-vibrations	Extraflame Réf fabricant: 002273111	avec délai sur devis
	44 page 12	Isolant	Extraflame Réf fabricant: 002273331	avec délai sur devis
	45 page 17	Garniture	Extraflame Réf fabricant: 002273369	avec délai sur devis
	46 page 9	Garniture silicone	Extraflame Réf fabricant: 002273389	avec délai sur devis
	47 page 12	Garniture	Extraflame Réf fabricant: 002273437	avec délai sur devis
	48 page 17	Garniture	Extraflame Réf fabricant: 002273452	avec délai sur devis
	49 page 9	Extracteur central de paroi de foyer	Extraflame Réf fabricant: 002273454	avec délai sur devis
	50 page 12	Joint moteur marina egr fumee	Extraflame Réf fabricant: 002273463	avec délai sur devis
	51 page 15	Courbe	Extraflame Réf fabricant: 002273467	avec délai sur devis
	52 page 9	Paroi du foyer	Extraflame Réf fabricant: 002273474	avec délai sur devis
	53 page 9	Paroi du foyer	Extraflame Réf fabricant: 002273475	avec délai sur devis
	54 page 9	Joint	Extraflame Réf fabricant: 002273477	avec délai sur devis
	55 page 4	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	56 page 1	Verre	Extraflame Réf fabricant: 002276581	avec délai sur devis
	57 page 6	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	58 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	59 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	60 page 4	Câblage	Extraflame Réf fabricant: 002280294	avec délai sur devis
	60 page 4	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	60 page 4	Sonde fumée ntc l = 1000mm + contacts ct84	Extraflame Réf fabricant: 002272706	avec délai sur devis
	60 page 4	Sonde k en chambre l = 2000mm + contacts ct84	Extraflame Réf fabricant: 002270934	avec délai sur devis
	61 page 12	Inspection latérale	Extraflame Réf fabricant: 002288762	avec délai sur devis
	62 page 17	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	63 page 6	Douille	Extraflame Réf fabricant: 002290553	avec délai sur devis
	64 page 1	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	65 page 1	Fermeture magnétique	Extraflame Réf fabricant: 002291031	avec délai sur devis
	66 page 9	étrier fermeture tiroir cendres	Extraflame Réf fabricant: 002291036	avec délai sur devis
	67 page 6	Fermeture zinguée	Extraflame Réf fabricant: 002291395	avec délai sur devis
	68 page 6	Pivot acier	Extraflame Réf fabricant: 002291713	avec délai sur devis
	69 page 15	étrier zingué	Extraflame Réf fabricant: 002291814	avec délai sur devis
	70 page 17	étrier zingué	Extraflame Réf fabricant: 002292052	avec délai sur devis
	71 page 6	Tige roulée de transmission	Extraflame Réf fabricant: 002292554	avec délai sur devis
	72 page 17	Supp.zn comp.sharon	Extraflame Réf fabricant: 002292702	avec délai sur devis
	73 page 9	Bloc réfractaire rh	Extraflame Réf fabricant: 002292708	avec délai sur devis
	74 page 15	Support de fixation murale zn	Extraflame Réf fabricant: 002292891	avec délai sur devis
	75 page 12	Déflecteur aluminium	Extraflame Réf fabricant: 002293089	avec délai sur devis
	76 page 15	Support mural fixe zn	Extraflame Réf fabricant: 002293098	avec délai sur devis
	77 page 12	Support pressostat zn	Extraflame Réf fabricant: 002293209	avec délai sur devis
	78 page 1	Poignee de commande compas zn noir	Extraflame Réf fabricant: 002293370	avec délai sur devis
	79 page 1	Broche d activation poignee noire zn	Extraflame Réf fabricant: 002293371	avec délai sur devis
	80 page 6	Plaque coulissante fond du pot de combustion	Extraflame Réf fabricant: 002293420	avec délai sur devis
	81 page 6	Compas bruni brac.noris bas	Extraflame Réf fabricant: 002293421	avec délai sur devis
	82 page 6	épaisseur de coulissement du fond du brasier	Extraflame Réf fabricant: 002293422	avec délai sur devis
	83 page 6	Brac.noris bas épais	Extraflame Réf fabricant: 002293423	avec délai sur devis
	84 page 6	Support	Extraflame Réf fabricant: 002293692	avec délai sur devis
	85 page 15	Angulaire	Extraflame Réf fabricant: 002293693	avec délai sur devis
	86 page 15	Angulaire	Extraflame Réf fabricant: 002293694	avec délai sur devis
	87 page 15	Crochet	Extraflame Réf fabricant: 002293695	avec délai sur devis
	88 page 6	Boîte	Extraflame Réf fabricant: 002293696	avec délai sur devis
	89 page 17	Support	Extraflame Réf fabricant: 002293697	avec délai sur devis
	90 page 17	Support	Extraflame Réf fabricant: 002293700	avec délai sur devis
	91 page 15	Support	Extraflame Réf fabricant: 002293702	avec délai sur devis
	92 page 1	Verrou	Extraflame Réf fabricant: 002293703	avec délai sur devis
	93 page 6	Plaque de brasero	Extraflame Réf fabricant: 002293704	avec délai sur devis
	94 page 6	Fond de brasero	Extraflame Réf fabricant: 002293705	avec délai sur devis
	95 page 6	Support de fond de brasero	Extraflame Réf fabricant: 002293706	avec délai sur devis
	96 page 6	Support de fond de brasero	Extraflame Réf fabricant: 002293707	avec délai sur devis
	97 page 15	Carter	Extraflame Réf fabricant: 002293708	avec délai sur devis
	98 page 12	Carter	Extraflame Réf fabricant: 002293709	avec délai sur devis
	99 page 6	Carter	Extraflame Réf fabricant: 002293710	avec délai sur devis
	100 page 17	Boîte	Extraflame Réf fabricant: 002293711	avec délai sur devis
	101 page 17	Fermeture de boîte	Extraflame Réf fabricant: 002293712	avec délai sur devis
	102 page 12	Carter	Extraflame Réf fabricant: 002293713	avec délai sur devis
	103 page 15	Angulaire	Extraflame Réf fabricant: 002293714	avec délai sur devis
	104 page 9	Tirant	Extraflame Réf fabricant: 002293715	avec délai sur devis
	105 page 17	Déflecteur interne	Extraflame Réf fabricant: 002293716	avec délai sur devis
	106 page 1	Protection de porte	Extraflame Réf fabricant: 002293717	avec délai sur devis
	107 page 15	Douille	Extraflame Réf fabricant: 002293718	avec délai sur devis
	108 page 9	Support	Extraflame Réf fabricant: 002293719	avec délai sur devis
	109 page 12	Fond	Extraflame Réf fabricant: 002293720	avec délai sur devis
	110 page 9	Cône	Extraflame Réf fabricant: 002293721	avec délai sur devis
	111 page 9	Fermeture du cône	Extraflame Réf fabricant: 002293722	avec délai sur devis
	112 page 9	Inspection	Extraflame Réf fabricant: 002293723	avec délai sur devis
	114 page 17	Tuyau de fumée	Extraflame Réf fabricant: 002293726	avec délai sur devis
	115 page 15	Angulaire	Extraflame Réf fabricant: 002293728	avec délai sur devis
	116 page 6	Carter	Extraflame Réf fabricant: 002293730	avec délai sur devis
	117 page 15	Angulaire	Extraflame Réf fabricant: 002293731	avec délai sur devis
	118 page 15	Boîte	Extraflame Réf fabricant: 002293732	avec délai sur devis
	119 page 15	Angulaire	Extraflame Réf fabricant: 002293734	avec délai sur devis
	120 page 12	Protection avant de chaleur	Extraflame Réf fabricant: 002293735	avec délai sur devis
	121 page 12	Carter	Extraflame Réf fabricant: 002293736	avec délai sur devis
	122 page 6	Support	Extraflame Réf fabricant: 002293739	avec délai sur devis
	123 page 17	Support moteur zn	Extraflame Réf fabricant: 002293744	avec délai sur devis
	124 page 15	Carter	Extraflame Réf fabricant: 002293745	avec délai sur devis
	125 page 17	Paroi	Extraflame Réf fabricant: 002293746	avec délai sur devis
	126 page 17	Réservoir inférieur	Extraflame Réf fabricant: 002293747	avec délai sur devis
	127 page 17	Paroi	Extraflame Réf fabricant: 002293748	avec délai sur devis
	128 page 17	Paroi	Extraflame Réf fabricant: 002293749	avec délai sur devis
	129 page 17	Couvercle	Extraflame Réf fabricant: 002293751	avec délai sur devis
	130 page 6	Tige	Extraflame Réf fabricant: 002293752	avec délai sur devis
	131 page 6	Anneau de brasero	Extraflame Réf fabricant: 002293753	avec délai sur devis
	132 page 6	Fond inox du brasero	Extraflame Réf fabricant: 002293831	avec délai sur devis
	133 page 15	Support	Extraflame Réf fabricant: 002293832	avec délai sur devis
	134 page 1	Arrière	Extraflame Réf fabricant: 002293833	avec délai sur devis
	135 page 17	Support	Extraflame Réf fabricant: 002293835	avec délai sur devis
	136 page 9	Diviseur zn	Extraflame Réf fabricant: 002293839	avec délai sur devis
	137 page 1	Déflecteur	Extraflame Réf fabricant: 002293848	avec délai sur devis
	138 page 17	Support	Extraflame Réf fabricant: 002293849	avec délai sur devis
	139 page 17	Tuyau	Extraflame Réf fabricant: 002293850	avec délai sur devis
	140 page 6	Support zn	Extraflame Réf fabricant: 002293881	avec délai sur devis
	141 page 6	Tige action micro	Extraflame Réf fabricant: 002293882	avec délai sur devis
	142 page 6	Support micro	Extraflame Réf fabricant: 002293883	avec délai sur devis
	143 page 6	Plaque action micro	Extraflame Réf fabricant: 002293884	avec délai sur devis
	144 page 6	Entretoise support	Extraflame Réf fabricant: 002293885	avec délai sur devis
	145 page 6	Angulaire micro	Extraflame Réf fabricant: 002293886	avec délai sur devis
	146 page 6	Tuyau résistance	Extraflame Réf fabricant: 003279037	avec délai sur devis
	147 page 17	Crochet poignée pour porte	Extraflame Réf fabricant: 003280147	avec délai sur devis
	148 page 4	Poignee soft touch noire extraflame	Extraflame Réf fabricant: 003281125	avec délai sur devis
	149 page 12	Cul. venturi diamètre 25 (testé)	Extraflame Réf fabricant: 003281212	avec délai sur devis
	151 page 1	Porte inférieure	Extraflame Réf fabricant: 003281429	avec délai sur devis
	152 page 1	Couvercle arrière	Extraflame Réf fabricant: 003281430	avec délai sur devis
	153 page 1	Couvercle supérieur gauche	Extraflame Réf fabricant: 003281432	avec délai sur devis
	154 page 1	Couvercle supérieur droit	Extraflame Réf fabricant: 003281434	avec délai sur devis
	155 page 1	Couvercle du réservoir i	Extraflame Réf fabricant: 003281435	avec délai sur devis
	156 page 15	Angulaire	Extraflame Réf fabricant: 003281436	avec délai sur devis
	157 page 1	Charnière inférieure	Extraflame Réf fabricant: 003281437	avec délai sur devis
	158 page 1	Côté droit	Extraflame Réf fabricant: 003281438	avec délai sur devis
	159 page 9	Protection frontale	Extraflame Réf fabricant: 003281439	avec délai sur devis
	160 page 15	Couverture	Extraflame Réf fabricant: 003281440	avec délai sur devis
	161 page 1	Porte	Extraflame Réf fabricant: 003281441	avec délai sur devis
	162 page 1	Charniere	Extraflame Réf fabricant: 003281442	avec délai sur devis
	163 page 1	Charnière	Extraflame Réf fabricant: 003281443	avec délai sur devis
	164 page 9	Tiroir de chambre	Extraflame Réf fabricant: 003281444	avec délai sur devis
	165 page 12	Chambre de combustion	Extraflame Réf fabricant: 003281445	avec délai sur devis
	166 page 9	Ensemble tiroir à cendres	Extraflame Réf fabricant: 003281446	avec délai sur devis
	167 page 9	Déflecteur supérieur	Extraflame Réf fabricant: 003281447	avec délai sur devis
	168 page 9	Carter	Extraflame Réf fabricant: 003281448	avec délai sur devis
	169 page 12	Carter	Extraflame Réf fabricant: 003281449	avec délai sur devis
	170 page 1	Côté gauche	Extraflame Réf fabricant: 003281450	avec délai sur devis
	172 page 1	Façade supérieure	Extraflame Réf fabricant: 003281452	avec délai sur devis
	173 page 1	Carter	Extraflame Réf fabricant: 003281453	avec délai sur devis
	174 page 1	Support	Extraflame Réf fabricant: 003281454	avec délai sur devis
	175 page 9	Crochet	Extraflame Réf fabricant: 003281455	avec délai sur devis
	176 page 1	Porte en fonte	Extraflame Réf fabricant: 003281457	avec délai sur devis
	177 page 9	Brasero en fonte	Extraflame Réf fabricant: 003281458	avec délai sur devis
	178 page 1	Disque de fermeture des fumées	Extraflame Réf fabricant: 003281524	avec délai sur devis
	179 page 1	Angulaire	Extraflame Réf fabricant: 003281528	avec délai sur devis
	181 page 4	Kit télécommande tactile	Extraflame Réf fabricant: 004270233	avec délai sur devis
	183 page 12	Ensemble coque de vis sans fin	Extraflame Réf fabricant: 004270282	avec délai sur devis
	184 page 1	Ensemble panneau crystal	Extraflame Réf fabricant: 004270286	avec délai sur devis
	208 page 6	écrou pour manutention fileté	Extraflame Réf fabricant: 006000737	avec délai sur devis
	212 page 6	Rondelle plate	Extraflame Réf fabricant: 006000769	avec délai sur devis
	214 page 6	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	220 page 6	Ressort	Extraflame Réf fabricant: 006003000	avec délai sur devis
	223 page 6	Douille 10 mm	Extraflame Réf fabricant: 006008615	avec délai sur devis
	224 page 1	Ressort de poussée pour céramiques	Extraflame Réf fabricant: 006273012	avec délai sur devis
	225 page 1	Douille	Extraflame Réf fabricant: 006277026	avec délai sur devis
	226 page 9	Douille	Extraflame Réf fabricant: 006277154	avec délai sur devis
	227 page 12	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	228 page 12	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277175	avec délai sur devis
	230 page 4	Bague fumée fonte	Extraflame Réf fabricant: 007270336	avec délai sur devis
	231 page 9	Grille	Extraflame Réf fabricant: 007270464	avec délai sur devis
	245 page 1	étiquette adhésive	Extraflame Réf fabricant: 009270478	avec délai sur devis
	247 page 4	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Annalisa Plus (2025) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
