Poêle Extraflame Melinda Idro (2012)

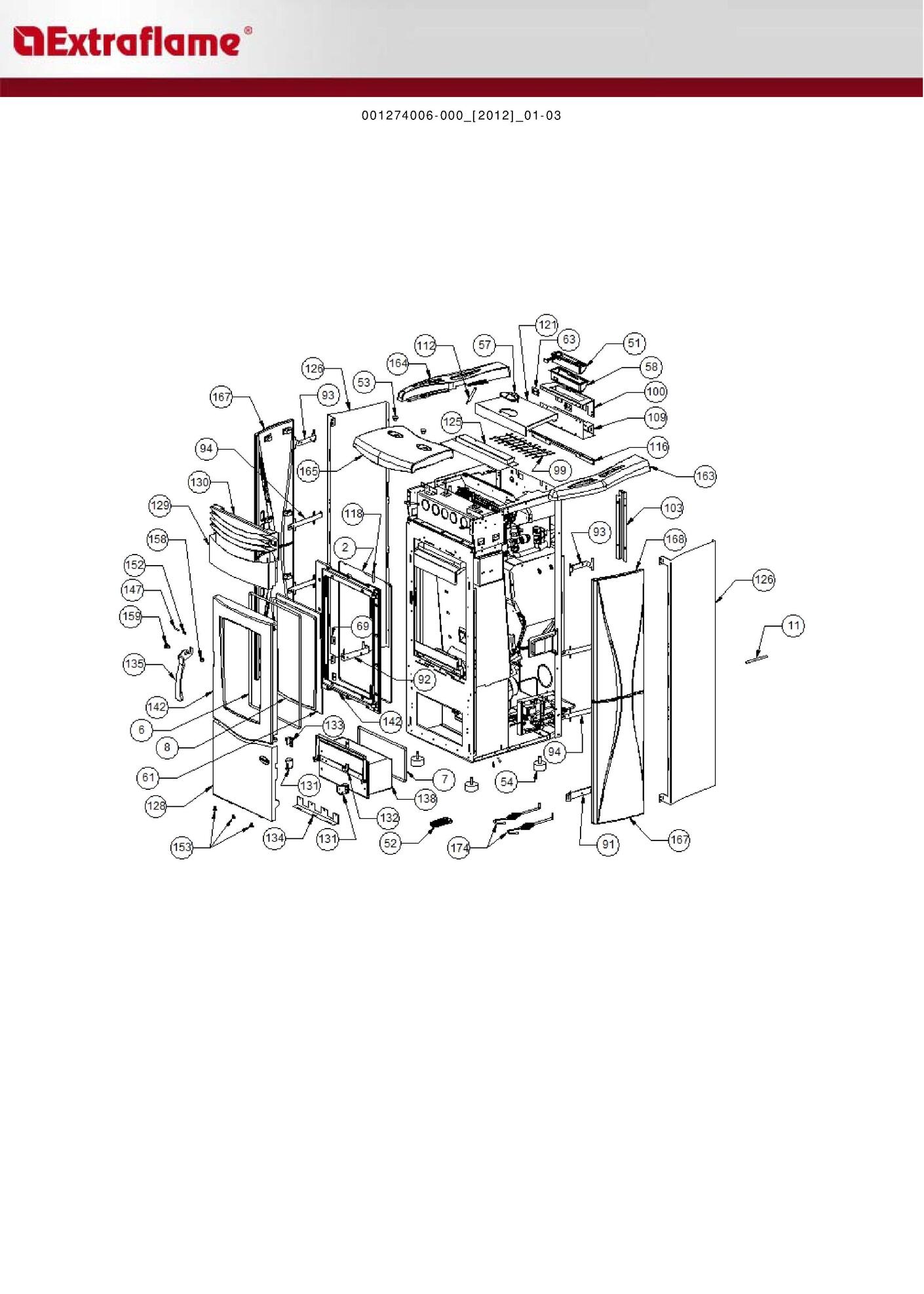

page 1

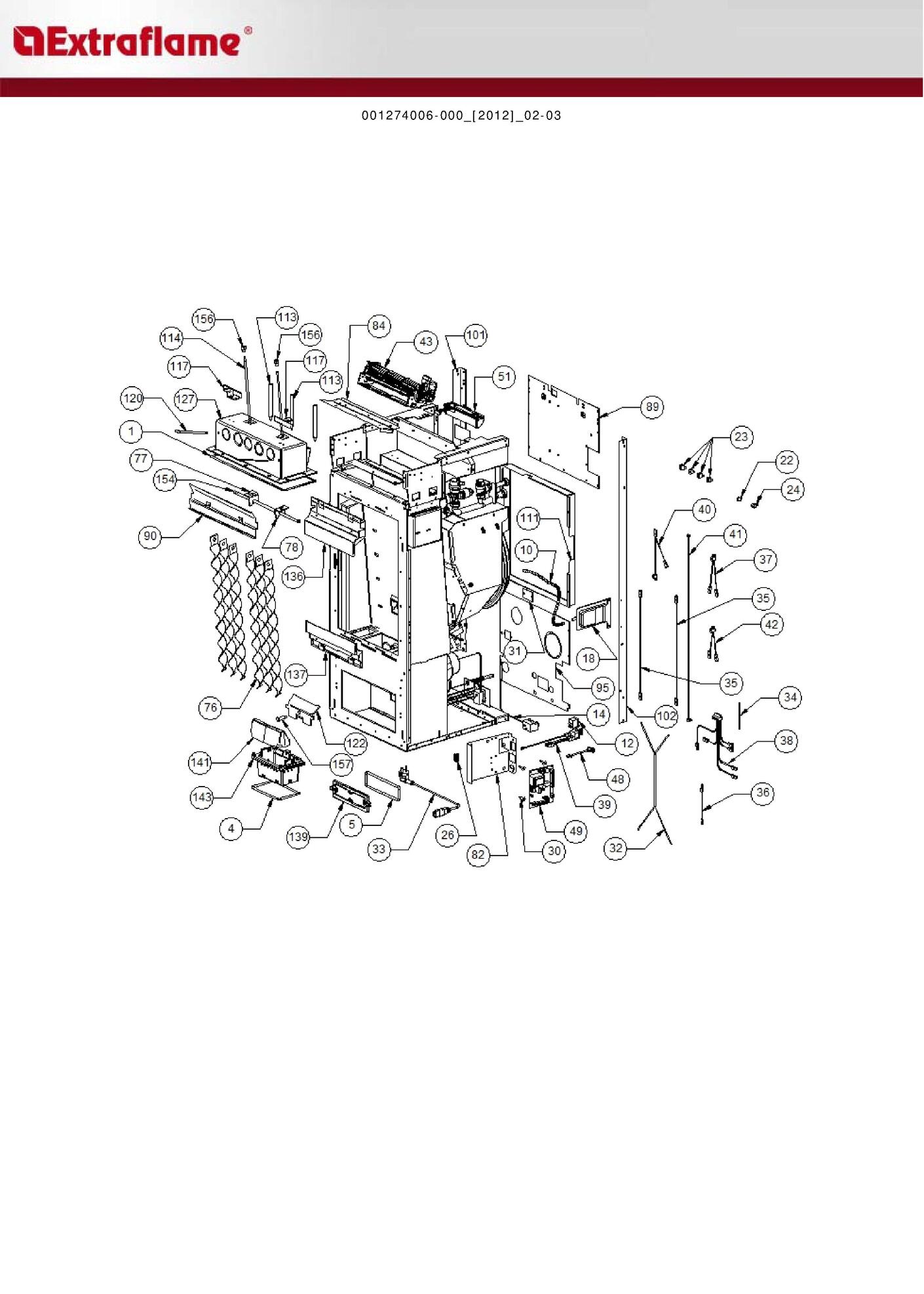

page 3

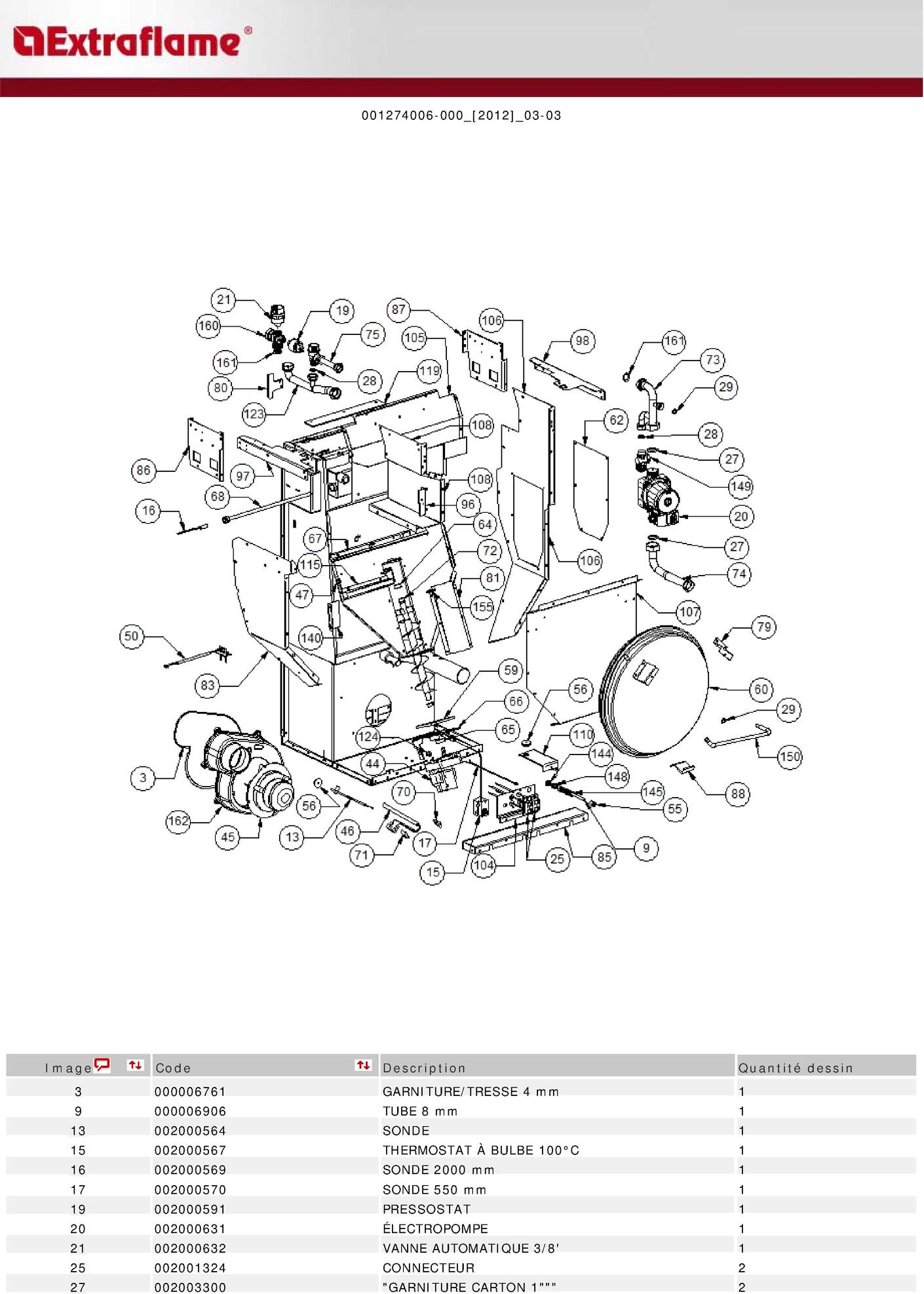

page 5

Position

Schéma

000006761	Garniture/tresse 4 mm	2
000006766	Garniture/tresse 8 mm	6
000006766	Garniture/tresse 8 mm	7
000006774	Garniture/tresse 10x2 mm	8
000006913	Tube 8 mm	11
002272588	Afficheur lcd	51
002272591	Télécommande	52
002273001	Pommeau	53
002273003	Pied caoutchouc m10 50x25 mm	54
002273024	Poignée	57
002273025	Boîtier plastique	58
002276404	Vitrocéramique 443x281x4 mm	61
002277403	Charnière couvercle réservoir noir	63
002277549	Cadre bloque-vitre	69
002279476	Profil céramiques zingué	91
002279477	Profil carreaux zingué	92
002279478	Profil carreaux zingué	93
002279479	Bride support céramique	94
002279485	Grille réservoir	99
002279486	Crochet boîtier synoptique	100
002279489	Boîtier protection afficheur zingué	103
002279495	Crochet boîtier synoptique	109
002279498	Tige guide couvercle	112
002279583	Bride afficheur zinguée	116
002279585	Rivet 5x46 bruni	118
002287101	Couvercle réservoir noir	121
003277384	Bride chute pellet noir	125
003277385	Flanc noir	126
003277388	Porte noire	128
003277389	Grille noire	129
003277390	Grille noire	130
003277471	étrier tiroir cendres noir	131
003277481	équerre bloque-porte noire	132
003277482	équerre bloque-porte noire	133
003277483	équerre support porte noire	134
003277534	Poignée noir	135
003277659	Tiroir cendres noir	138
004278147	Ensemble porte et façade noire	142
006003200	Fiche 24x4 mm	147
006008600	Douille	152
006273006	Ressort	153
006277400	Hexagone pour réglage	158
006277401	Pivot laiton	159
007270163	Partie latérale fonte noir	163
007270164	Partie latérale fonte noir	164
007273212	Couverture céramique bordeaux	165
007273214	Carreau céramique bordeaux	167
007273215	Carreau céramique bordeaux	168
009278200	Tisonnier	174

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Melinda Idro (2012)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 3	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	2 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	4 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	6 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	8 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	9 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	10 page 3	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
	12 page 3	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	13 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	14 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	15 page 5	Thermostat à bulbe 100°c	Extraflame Réf fabricant: 002000567	avec délai sur devis
	16 page 5	Sonde 2000 mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	17 page 5	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	18 page 3	Pressostat	Extraflame Réf fabricant: 002000588	avec délai sur devis
	19 page 5	Pressostat	Extraflame Réf fabricant: 002000591	avec délai sur devis
	20 page 5	électropompe	Extraflame Réf fabricant: 002000631	avec délai sur devis
	21 page 5	Vanne automatique 3/8	Extraflame Réf fabricant: 002000632	avec délai sur devis
	22 page 3	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	23 page 3	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	24 page 3	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	25 page 5	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	26 page 3	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	27 page 5	Garniture carton 1	Extraflame Réf fabricant: 002003300	avec délai sur devis
	28 page 5	Garniture carton 1/2	Extraflame Réf fabricant: 002003301	avec délai sur devis
	30 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	31 page 3	Fermeture orifices capteur	Extraflame Réf fabricant: 002207542	avec délai sur devis
	32 page 3	Câble d alimentation	Extraflame Réf fabricant: 002270001	avec délai sur devis
	33 page 3	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	34 page 3	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	35 page 3	Câble électrique	Extraflame Réf fabricant: 002270058	avec délai sur devis
	36 page 3	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	37 page 3	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	38 page 3	Câblage électrique	Extraflame Réf fabricant: 002270293	avec délai sur devis
	39 page 3	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	40 page 3	Câblage électrique	Extraflame Réf fabricant: 002270304	avec délai sur devis
	41 page 3	Câblage électrique	Extraflame Réf fabricant: 002270322	avec délai sur devis
	42 page 3	Câblage électrique	Extraflame Réf fabricant: 002270326	avec délai sur devis
	43 page 3	Ventilateur tangentiel	Extraflame Réf fabricant: 002271003	avec délai sur devis
	48 page 3	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	49 page 3	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	51 page 1	Afficheur lcd	Extraflame Réf fabricant: 002272588	avec délai sur devis
	52 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	53 page 1	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	54 page 1	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	57 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	58 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	61 page 1	Vitrocéramique 443x281x4 mm	Extraflame Réf fabricant: 002276404	avec délai sur devis
	62 page 5	Couvercle paroi postérieure réservoir	Extraflame Réf fabricant: 002277190	avec délai sur devis
	63 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	64 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	65 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	66 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	67 page 5	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	68 page 5	Bulbe porte-thermostat	Extraflame Réf fabricant: 002277501	avec délai sur devis
	69 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	70 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	71 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	72 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	73 page 5	Tuyau retour	Extraflame Réf fabricant: 002278444	avec délai sur devis
	74 page 5	Tuyau retour	Extraflame Réf fabricant: 002278445	avec délai sur devis
	75 page 5	Tuyau vanne	Extraflame Réf fabricant: 002278466	avec délai sur devis
	76 page 3	Turbulateur	Extraflame Réf fabricant: 002279121	avec délai sur devis
	77 page 3	étrier racleur	Extraflame Réf fabricant: 002279122	avec délai sur devis
	78 page 3	étrier racleur	Extraflame Réf fabricant: 002279123	avec délai sur devis
	79 page 5	étrier vase d expansion zingué	Extraflame Réf fabricant: 002279139	avec délai sur devis
	80 page 5	étrier tuyaux cuivre zinguée	Extraflame Réf fabricant: 002279304	avec délai sur devis
	81 page 5	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	82 page 3	Support carte	Extraflame Réf fabricant: 002279316	avec délai sur devis
	83 page 5	Paroi inférieure droite réservoir zingué	Extraflame Réf fabricant: 002279460	avec délai sur devis
	84 page 3	Bride tangentielle zinguée	Extraflame Réf fabricant: 002279461	avec délai sur devis
	85 page 5	Rallonge fond zingué	Extraflame Réf fabricant: 002279462	avec délai sur devis
	86 page 5	Support latéral droit zingué	Extraflame Réf fabricant: 002279463	avec délai sur devis
	87 page 5	Support latéral gauche zingué	Extraflame Réf fabricant: 002279464	avec délai sur devis
	88 page 5	Bride vase d expansion	Extraflame Réf fabricant: 002279469	avec délai sur devis
	89 page 3	Paroi supérieure postérieure réservoir zinguée	Extraflame Réf fabricant: 002279470	avec délai sur devis
	90 page 3	Déflecteur fumée	Extraflame Réf fabricant: 002279474	avec délai sur devis
	91 page 1	Profil céramiques zingué	Extraflame Réf fabricant: 002279476	avec délai sur devis
	92 page 1	Profil carreaux zingué	Extraflame Réf fabricant: 002279477	avec délai sur devis
	93 page 1	Profil carreaux zingué	Extraflame Réf fabricant: 002279478	avec délai sur devis
	94 page 1	Bride support céramique	Extraflame Réf fabricant: 002279479	avec délai sur devis
	95 page 3	Dos zingué	Extraflame Réf fabricant: 002279480	avec délai sur devis
	96 page 5	Bride bloque-tuyaux	Extraflame Réf fabricant: 002279482	avec délai sur devis
	97 page 5	Profil latéral zingué	Extraflame Réf fabricant: 002279483	avec délai sur devis
	98 page 5	Profil latéral zingué	Extraflame Réf fabricant: 002279484	avec délai sur devis
	99 page 1	Grille réservoir	Extraflame Réf fabricant: 002279485	avec délai sur devis
	100 page 1	Crochet boîtier synoptique	Extraflame Réf fabricant: 002279486	avec délai sur devis
	101 page 3	Cornière gauche zinguée	Extraflame Réf fabricant: 002279487	avec délai sur devis
	102 page 3	Cornière droite zinguée	Extraflame Réf fabricant: 002279488	avec délai sur devis
	103 page 1	Boîtier protection afficheur zingué	Extraflame Réf fabricant: 002279489	avec délai sur devis
	104 page 5	étrier thermostat zingué	Extraflame Réf fabricant: 002279490	avec délai sur devis
	105 page 5	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279491	avec délai sur devis
	106 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002279492	avec délai sur devis
	107 page 5	Paroi inférieure postérieure réservoir	Extraflame Réf fabricant: 002279493	avec délai sur devis
	108 page 5	Boîte paroi réservoir zinguée	Extraflame Réf fabricant: 002279494	avec délai sur devis
	109 page 1	Crochet boîtier synoptique	Extraflame Réf fabricant: 002279495	avec délai sur devis
	110 page 5	étrier pompe zinguée	Extraflame Réf fabricant: 002279496	avec délai sur devis
	111 page 3	Carter vase d expansion	Extraflame Réf fabricant: 002279497	avec délai sur devis
	112 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002279498	avec délai sur devis
	113 page 3	Tige fixation échangeur	Extraflame Réf fabricant: 002279502	avec délai sur devis
	114 page 3	Tige racleurs	Extraflame Réf fabricant: 002279503	avec délai sur devis
	115 page 5	équerre protège-tuyaux	Extraflame Réf fabricant: 002279504	avec délai sur devis
	116 page 1	Bride afficheur zinguée	Extraflame Réf fabricant: 002279583	avec délai sur devis
	117 page 3	équerre parties latérales fonte zinguée	Extraflame Réf fabricant: 002279584	avec délai sur devis
	118 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	119 page 5	Tôle déflecteur zinguée	Extraflame Réf fabricant: 002279591	avec délai sur devis
	120 page 3	Tige racleurs	Extraflame Réf fabricant: 002279592	avec délai sur devis
	121 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 002287101	avec délai sur devis
	122 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002287137	avec délai sur devis
	123 page 5	Tuyau refoulement 3/4	Extraflame Réf fabricant: 002287183	avec délai sur devis
	125 page 1	Bride chute pellet noir	Extraflame Réf fabricant: 003277384	avec délai sur devis
	126 page 1	Flanc noir	Extraflame Réf fabricant: 003277385	avec délai sur devis
	127 page 3	Ensemble échangeur noir	Extraflame Réf fabricant: 003277387	avec délai sur devis
	128 page 1	Porte noire	Extraflame Réf fabricant: 003277388	avec délai sur devis
	129 page 1	Grille noire	Extraflame Réf fabricant: 003277389	avec délai sur devis
	130 page 1	Grille noire	Extraflame Réf fabricant: 003277390	avec délai sur devis
	131 page 1	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	132 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277481	avec délai sur devis
	133 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277482	avec délai sur devis
	134 page 1	équerre support porte noire	Extraflame Réf fabricant: 003277483	avec délai sur devis
	135 page 1	Poignée noir	Extraflame Réf fabricant: 003277534	avec délai sur devis
	136 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277545	avec délai sur devis
	137 page 3	Déflecteur inférieur noir	Extraflame Réf fabricant: 003277546	avec délai sur devis
	138 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277659	avec délai sur devis
	139 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	141 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003278217	avec délai sur devis
	142 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278147	avec délai sur devis
	143 page 3	Brasier fonte avec fond	Extraflame Réf fabricant: 004278159	avec délai sur devis
	145 page 5	écrou avec ressort	Extraflame Réf fabricant: 006000711	avec délai sur devis
	147 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	148 page 5	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	149 page 5	Robinet de vidange avec bouchon 1/2	Extraflame Réf fabricant: 006008510	avec délai sur devis
	152 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	153 page 1	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	154 page 3	Tige	Extraflame Réf fabricant: 006277052	avec délai sur devis
	155 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	156 page 3	Douille	Extraflame Réf fabricant: 006277070	avec délai sur devis
	157 page 3	Pivot acier	Extraflame Réf fabricant: 006277072	avec délai sur devis
	158 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	159 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	160 page 5	Collecteur	Extraflame Réf fabricant: 006277424	avec délai sur devis
	161 page 5	Rondelle carton 14x24x2 mm	Extraflame Réf fabricant: 006495101	avec délai sur devis
	162 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	163 page 1	Partie latérale fonte noir	Extraflame Réf fabricant: 007270163	avec délai sur devis
	164 page 1	Partie latérale fonte noir	Extraflame Réf fabricant: 007270164	avec délai sur devis
	165 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273212	avec délai sur devis
	167 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273214	avec délai sur devis
	168 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273215	avec délai sur devis
	174 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Melinda Idro (2012) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
