Poêle Extraflame Ilary Top Plus (2023)

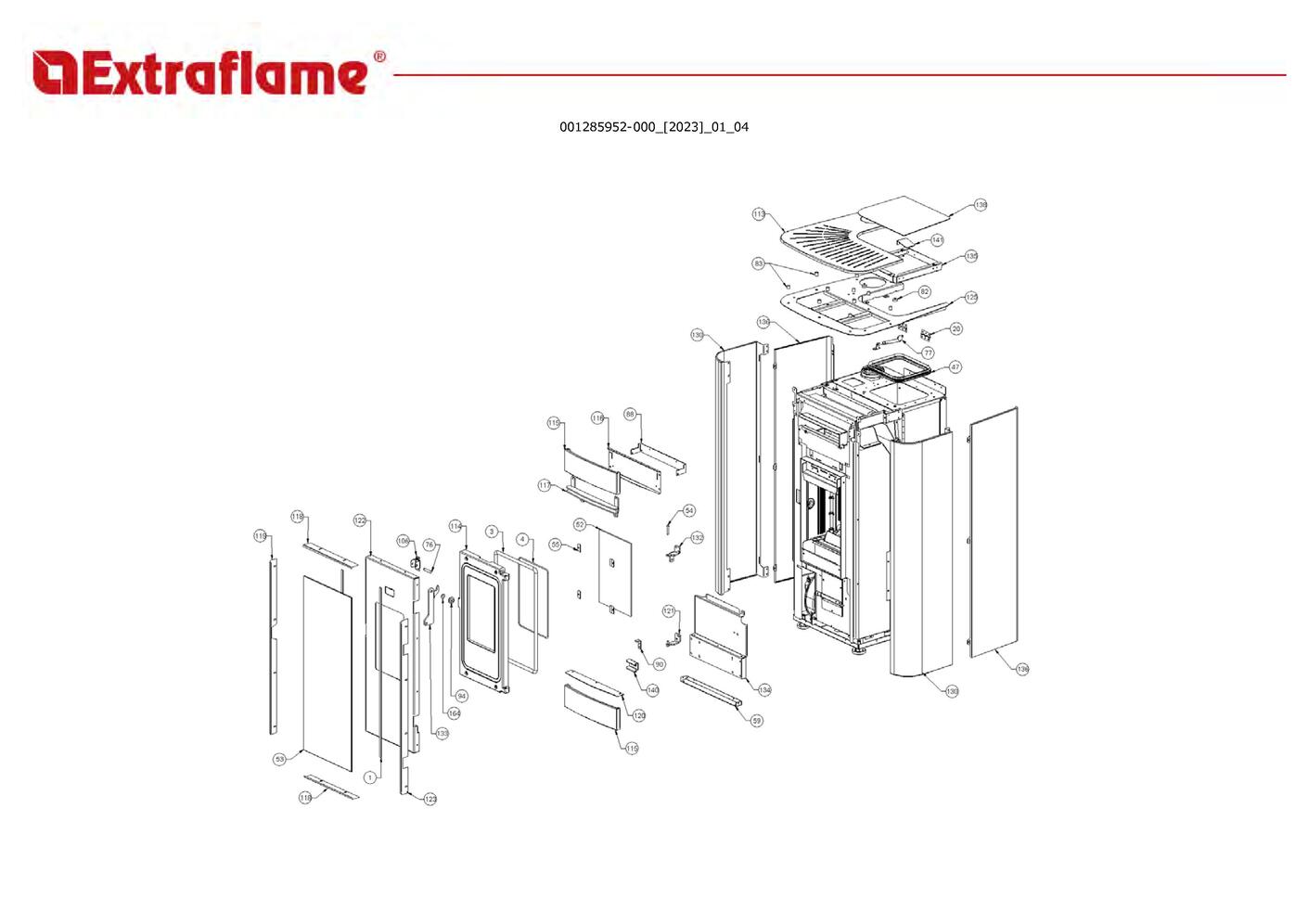

page 1

page 4

page 7

page 10

Position

Schéma

000006774	Garniture/tresse 10x2 mm	1
000006789	Joint 12 mm	3
000006792	Garniture/tresse 4 mm	4
002208066	Charnière couvercle réservoir noir	20
002273383	Garniture silicone	47
002276440	Vitrocéramique 4x192x300 mm	52
002276573	Verre ceramique serig.717.7x290x5 ilary	53
002277456	Rivet 5x35 bruni	54
002277549	Cadre bloque-vitre	55
002290720	étrier zingué	59
002290935	Douille	76
002290980	Tige à ressort	77
002293066	Aimant plat rmh-nd- 18-bk	82
002293255	Entretoise 12x10x11.5 zn noir	83
002293351	Support de crochet de panneau avant sup.ilaire	88
002293353	Support zn pour support ilary	90
002293357	Douille fixe poignee zn noir ilary	94
003279330	Ancrage poignée	106
003281016	Top noir gn ht 550 ilary	113
003281022	Porte en fonte ilary noir argent	114
003281023	Face avant blanche 526 ilary	115
003281024	Face avant supplementaire gn ht 550 ilary	116
003281025	Gn ht 550 ilary grille ass	117
003281026	Cadre sup-inf porte levig.f98 ilary	118
003281027	Cadre gauche porte petit noir f98 ilary	119
003281028	Couverture avant gn ht 550 ilary	120
003281029	Charnière inférieure noir sil.ilary	121
003281030	Ass.porte externe noir sil.ilary	122
003281031	Cadre droit porte levig.f98 ilary	123
003281033	Plaque ass. top noir gn ht 550 ilary	125
003281038	Face avant blanche 526 ilary	130
003281040	Charnière supérieure noire	132
003281041	Poignée sablée + peinture noire ilary	133
003281042	Carter inferieur noir gn ht 550 ilary	134
003281044	Couvercle de comptoir noir gn ht 550 ilary	135
003281046	Face arriere gn ht 550 ilary	136
003281123	Couvercle de reservoir ilary gn ht 550 noir ass	138
003281130	Bloc rotation porte gn ht 550 ilary	140
003281131	Couvercle aileron pour reservoir noir gn ht 550 ilary	141
006000827	Rondelle élastique 10 mm	164

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Ilary Top Plus (2023)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	2 page 7	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	3 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	4 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	5 page 10	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	9 page 4	Fusible 2,5 a	Extraflame Réf fabricant: 002270838	avec délai sur devis
	9 page 4	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000543	avec délai sur devis
	10 page 10	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	11 page 10	Thermostat 95°c imit	Extraflame Réf fabricant: 002000614	avec délai sur devis
	12 page 10	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	13 page 10	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	15 page 4	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	19 page 4	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	20 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	21 page 10	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	22 page 10	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	23 page 10	Câblage électrique	Extraflame Réf fabricant: 002270630	avec délai sur devis
	23 page 10	Câblage éncouder	Extraflame Réf fabricant: 002280215	avec délai sur devis
	24 page 10	Câble électrique	Extraflame Réf fabricant: 002270637	avec délai sur devis
	25 page 10	Câblage électrique	Extraflame Réf fabricant: 002270638	avec délai sur devis
	26 page 10	Câble électrique	Extraflame Réf fabricant: 002270686	avec délai sur devis
	27 page 4	Moteur tangentiel d essai	Extraflame Réf fabricant: 002271066	avec délai sur devis
	28 page 7	Tuyau + bougie	Extraflame Réf fabricant: 002271088	avec délai sur devis
	29 page 7	Moteur centrifuge trial	Extraflame Réf fabricant: 002271098	avec délai sur devis
	30 page 7	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	30 page 7	Joint gnz-02467	Extraflame Réf fabricant: 002273396	avec délai sur devis
	30 page 7	Moteur des fumees trial caf15y-138psh	Extraflame Réf fabricant: 002271117	avec délai sur devis
	31 page 7	Moteur à engrenage 1.5 rpm [gf-6422up]	Extraflame Réf fabricant: 002271151	avec délai sur devis
	32 page 4	Carte 2canal 5s 128k x025_a03	Extraflame Réf fabricant: 002272755	avec délai sur devis
	33 page 4	Carte d urgence radio + wifi 3.1	Extraflame Réf fabricant: 002272757	avec délai sur devis
	34 page 7	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	35 page 10	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	36 page 4	Bouchon	Extraflame Réf fabricant: 002273075	avec délai sur devis
	37 page 4	Entretoise	Extraflame Réf fabricant: 002273114	avec délai sur devis
	38 page 7	Isolant	Extraflame Réf fabricant: 002273331	avec délai sur devis
	39 page 7	Joint d.80 sil.noir	Extraflame Réf fabricant: 002273341	avec délai sur devis
	40 page 7	Garniture	Extraflame Réf fabricant: 002273359	avec délai sur devis
	41 page 7	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	42 page 7	Garniture	Extraflame Réf fabricant: 002273361	avec délai sur devis
	43 page 7	Garniture	Extraflame Réf fabricant: 002273362	avec délai sur devis
	44 page 7	Garniture	Extraflame Réf fabricant: 002273364	avec délai sur devis
	45 page 7	Garniture	Extraflame Réf fabricant: 002273366	avec délai sur devis
	46 page 7	Garniture	Extraflame Réf fabricant: 002273378	avec délai sur devis
	47 page 1	Garniture silicone	Extraflame Réf fabricant: 002273383	avec délai sur devis
	48 page 7	Garniture	Extraflame Réf fabricant: 002273452	avec délai sur devis
	49 page 7	Protection moteur fumée zn klaudia 5.0	Extraflame Réf fabricant: 002273466	avec délai sur devis
	50 page 10	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	52 page 1	Vitrocéramique 4x192x300 mm	Extraflame Réf fabricant: 002276440	avec délai sur devis
	53 page 1	Verre ceramique serig.717.7x290x5 ilary	Extraflame Réf fabricant: 002276573	avec délai sur devis
	54 page 1	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	55 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	56 page 4	équerre thermostat	Extraflame Réf fabricant: 002288763	avec délai sur devis
	57 page 7	Grille étirée zinguée	Extraflame Réf fabricant: 002288912	avec délai sur devis
	58 page 10	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	59 page 1	étrier zingué	Extraflame Réf fabricant: 002290720	avec délai sur devis
	60 page 4	Carter zingué	Extraflame Réf fabricant: 002290836	avec délai sur devis
	61 page 4	Support zingué	Extraflame Réf fabricant: 002290847	avec délai sur devis
	62 page 4	Carter air zingué	Extraflame Réf fabricant: 002290867	avec délai sur devis
	63 page 7	Soutien zingué	Extraflame Réf fabricant: 002290869	avec délai sur devis
	64 page 4	Support carte électronique zingué	Extraflame Réf fabricant: 002290871	avec délai sur devis
	65 page 4	Boîtier zingué	Extraflame Réf fabricant: 002290898	avec délai sur devis
	66 page 7	Inspection zinguée	Extraflame Réf fabricant: 002290901	avec délai sur devis
	67 page 7	Déflecteur fumées	Extraflame Réf fabricant: 002290902	avec délai sur devis
	68 page 7	Diviseur brasier acier	Extraflame Réf fabricant: 002290908	avec délai sur devis
	69 page 4	Paroi réservoir zinguée	Extraflame Réf fabricant: 002290913	avec délai sur devis
	70 page 4	Paroi postérieure	Extraflame Réf fabricant: 002290914	avec délai sur devis
	71 page 4	Cornière zinguée	Extraflame Réf fabricant: 002290916	avec délai sur devis
	72 page 4	Cornière zinguée	Extraflame Réf fabricant: 002290918	avec délai sur devis
	73 page 7	Couvercle inspection zingué	Extraflame Réf fabricant: 002290919	avec délai sur devis
	74 page 7	Bride de fermeture canalisation	Extraflame Réf fabricant: 002290928	avec délai sur devis
	75 page 7	Boîtier canalisation zingué	Extraflame Réf fabricant: 002290930	avec délai sur devis
	76 page 1	Douille	Extraflame Réf fabricant: 002290935	avec délai sur devis
	77 page 1	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	78 page 4	Bride zinguée	Extraflame Réf fabricant: 002291434	avec délai sur devis
	79 page 4	Dos perforé	Extraflame Réf fabricant: 002291436	avec délai sur devis
	80 page 7	Fond zingué	Extraflame Réf fabricant: 002292645	avec délai sur devis
	81 page 10	Brosse pour nettoyage tuyaux poêle	Extraflame Réf fabricant: 002293028	avec délai sur devis
	82 page 1	Aimant plat rmh-nd- 18-bk	Extraflame Réf fabricant: 002293066	avec délai sur devis
	83 page 1	Entretoise 12x10x11.5 zn noir	Extraflame Réf fabricant: 002293255	avec délai sur devis
	84 page 4	Fermeture arrière haute r6t9 zn ilary	Extraflame Réf fabricant: 002293347	avec délai sur devis
	85 page 4	Cornière zinguée	Extraflame Réf fabricant: 002293348	avec délai sur devis
	86 page 4	Supp.zn ilary module d urgence	Extraflame Réf fabricant: 002293349	avec délai sur devis
	87 page 4	Support zn fermeture post.ilaire	Extraflame Réf fabricant: 002293350	avec délai sur devis
	88 page 1	Support de crochet de panneau avant sup.ilaire	Extraflame Réf fabricant: 002293351	avec délai sur devis
	89 page 4	Protection contre la chaleur zn serb.ilary	Extraflame Réf fabricant: 002293352	avec délai sur devis
	90 page 1	Support zn pour support ilary	Extraflame Réf fabricant: 002293353	avec délai sur devis
	91 page 4	Carter zn sx ilary	Extraflame Réf fabricant: 002293354	avec délai sur devis
	92 page 4	Carter zn dx ilary	Extraflame Réf fabricant: 002293355	avec délai sur devis
	93 page 4	Angulaire zn dx ilary	Extraflame Réf fabricant: 002293356	avec délai sur devis
	94 page 1	Douille fixe poignee zn noir ilary	Extraflame Réf fabricant: 002293357	avec délai sur devis
	95 page 7	Compensation zn sortie canal.ilary plus	Extraflame Réf fabricant: 002293363	avec délai sur devis
	96 page 4	Carter zn comp.ele.ilary plus	Extraflame Réf fabricant: 002293411	avec délai sur devis
	97 page 7	Cornière zinguée	Extraflame Réf fabricant: 002293416	avec délai sur devis
	98 page 7	Tube venturi zn l=240	Extraflame Réf fabricant: 002293474	avec délai sur devis
	99 page 7	Support latéral en fonte angela	Extraflame Réf fabricant: 002293518	avec délai sur devis
	100 page 7	Black gn ht 550 gn ht tank plate assembly ilary to	Extraflame Réf fabricant: 002293570	avec délai sur devis
	101 page 4	Tôle de protection noire	Extraflame Réf fabricant: 003279282	avec délai sur devis
	102 page 7	Ensemble tuyau prise d air noir	Extraflame Réf fabricant: 003279289	avec délai sur devis
	103 page 7	Pare-flamme	Extraflame Réf fabricant: 003279316	avec délai sur devis
	104 page 4	Tôle de protection noire	Extraflame Réf fabricant: 003279320	avec délai sur devis
	105 page 7	Ensemble tiroir à cendres	Extraflame Réf fabricant: 003279321	avec délai sur devis
	106 page 1	Ancrage poignée	Extraflame Réf fabricant: 003279330	avec délai sur devis
	107 page 4	Support noir	Extraflame Réf fabricant: 003279348	avec délai sur devis
	108 page 7	Ensemble tuyau d alimentation pellet noir	Extraflame Réf fabricant: 003279585	avec délai sur devis
	109 page 7	Brasier fonte	Extraflame Réf fabricant: 003279689	avec délai sur devis
	110 page 7	Rallonge prise d air noir	Extraflame Réf fabricant: 003280260	avec délai sur devis
	111 page 7	Convoyeur air	Extraflame Réf fabricant: 003280294	avec délai sur devis
	112 page 7	Ensemble boîtier fumées noir	Extraflame Réf fabricant: 003280644	avec délai sur devis
	113 page 1	Top noir gn ht 550 ilary	Extraflame Réf fabricant: 003281016	avec délai sur devis
	114 page 1	Porte en fonte ilary noir argent	Extraflame Réf fabricant: 003281022	avec délai sur devis
	115 page 1	Face avant blanche 526 ilary	Extraflame Réf fabricant: 003281023	avec délai sur devis
	116 page 1	Face avant supplementaire gn ht 550 ilary	Extraflame Réf fabricant: 003281024	avec délai sur devis
	117 page 1	Gn ht 550 ilary grille ass	Extraflame Réf fabricant: 003281025	avec délai sur devis
	118 page 1	Cadre sup-inf porte levig.f98 ilary	Extraflame Réf fabricant: 003281026	avec délai sur devis
	119 page 1	Cadre gauche porte petit noir f98 ilary	Extraflame Réf fabricant: 003281027	avec délai sur devis
	120 page 1	Couverture avant gn ht 550 ilary	Extraflame Réf fabricant: 003281028	avec délai sur devis
	121 page 1	Charnière inférieure noir sil.ilary	Extraflame Réf fabricant: 003281029	avec délai sur devis
	122 page 1	Ass.porte externe noir sil.ilary	Extraflame Réf fabricant: 003281030	avec délai sur devis
	123 page 1	Cadre droit porte levig.f98 ilary	Extraflame Réf fabricant: 003281031	avec délai sur devis
	124 page 4	Charnières supplémentaires noir gn ht 550 ilary	Extraflame Réf fabricant: 003281032	avec délai sur devis
	125 page 1	Plaque ass. top noir gn ht 550 ilary	Extraflame Réf fabricant: 003281033	avec délai sur devis
	126 page 4	Ass def nettoyage verre noir sil.ilary	Extraflame Réf fabricant: 003281034	avec délai sur devis
	128 page 4	Ass.carter ant.vent.black sil.ilary	Extraflame Réf fabricant: 003281036	avec délai sur devis
	129 page 4	Ass.carter sup.vent.nero sil.ilary	Extraflame Réf fabricant: 003281037	avec délai sur devis
	130 page 1	Face avant blanche 526 ilary	Extraflame Réf fabricant: 003281038	avec délai sur devis
	132 page 1	Charnière supérieure noire	Extraflame Réf fabricant: 003281040	avec délai sur devis
	133 page 1	Poignée sablée + peinture noire ilary	Extraflame Réf fabricant: 003281041	avec délai sur devis
	134 page 1	Carter inferieur noir gn ht 550 ilary	Extraflame Réf fabricant: 003281042	avec délai sur devis
	135 page 1	Couvercle de comptoir noir gn ht 550 ilary	Extraflame Réf fabricant: 003281044	avec délai sur devis
	136 page 1	Face arriere gn ht 550 ilary	Extraflame Réf fabricant: 003281046	avec délai sur devis
	137 page 4	Carter top channel noir sil.ilary plus	Extraflame Réf fabricant: 003281048	avec délai sur devis
	138 page 1	Couvercle de reservoir ilary gn ht 550 noir ass	Extraflame Réf fabricant: 003281123	avec délai sur devis
	139 page 7	Ass.cam.peigne.vern.sil.nero angela	Extraflame Réf fabricant: 003281126	avec délai sur devis
	140 page 1	Bloc rotation porte gn ht 550 ilary	Extraflame Réf fabricant: 003281130	avec délai sur devis
	141 page 1	Couvercle aileron pour reservoir noir gn ht 550 ilary	Extraflame Réf fabricant: 003281131	avec délai sur devis
	142 page 4	Brasero en fonte vern.sil.black sabry 5.0	Extraflame Réf fabricant: 003281203	avec délai sur devis
	143 page 7	Conduit de chute de pellet	Extraflame Réf fabricant: 004270064	avec délai sur devis
	144 page 10	Kit télécommande tactile	Extraflame Réf fabricant: 004270233	avec délai sur devis
	164 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	168 page 7	Vis m6x12 mm	Extraflame Réf fabricant: 006002502	avec délai sur devis
	172 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	173 page 7	Douille	Extraflame Réf fabricant: 006277432	avec délai sur devis
	174 page 7	Paroi fonte	Extraflame Réf fabricant: 007270320	avec délai sur devis
	175 page 7	Paroi fonte	Extraflame Réf fabricant: 007270321	avec délai sur devis
	176 page 7	Bague fumée fonte	Extraflame Réf fabricant: 007270336	avec délai sur devis
	187 page 10	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Ilary Top Plus (2023) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
