Poêle Extraflame Annabella (2018)

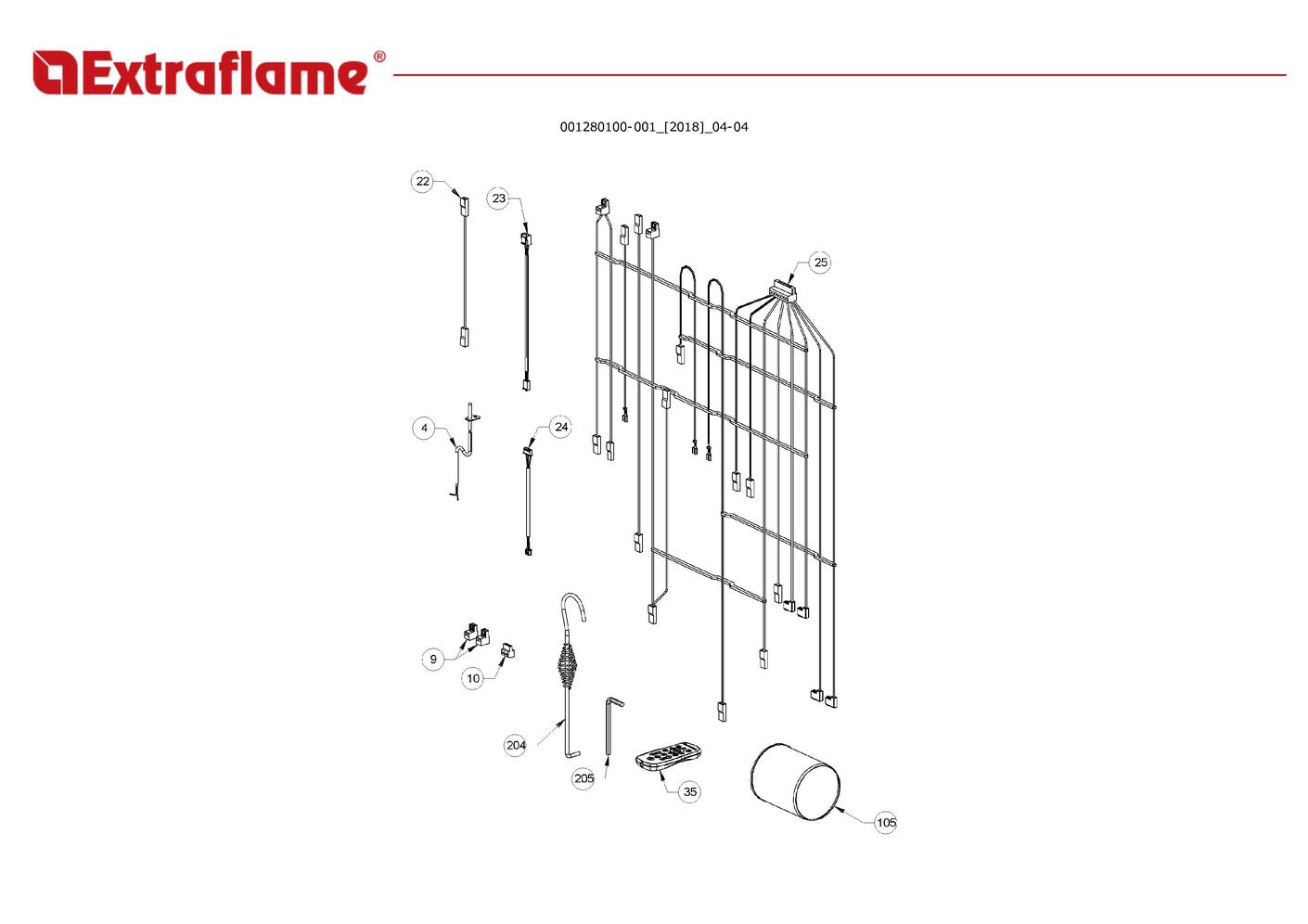

page 1

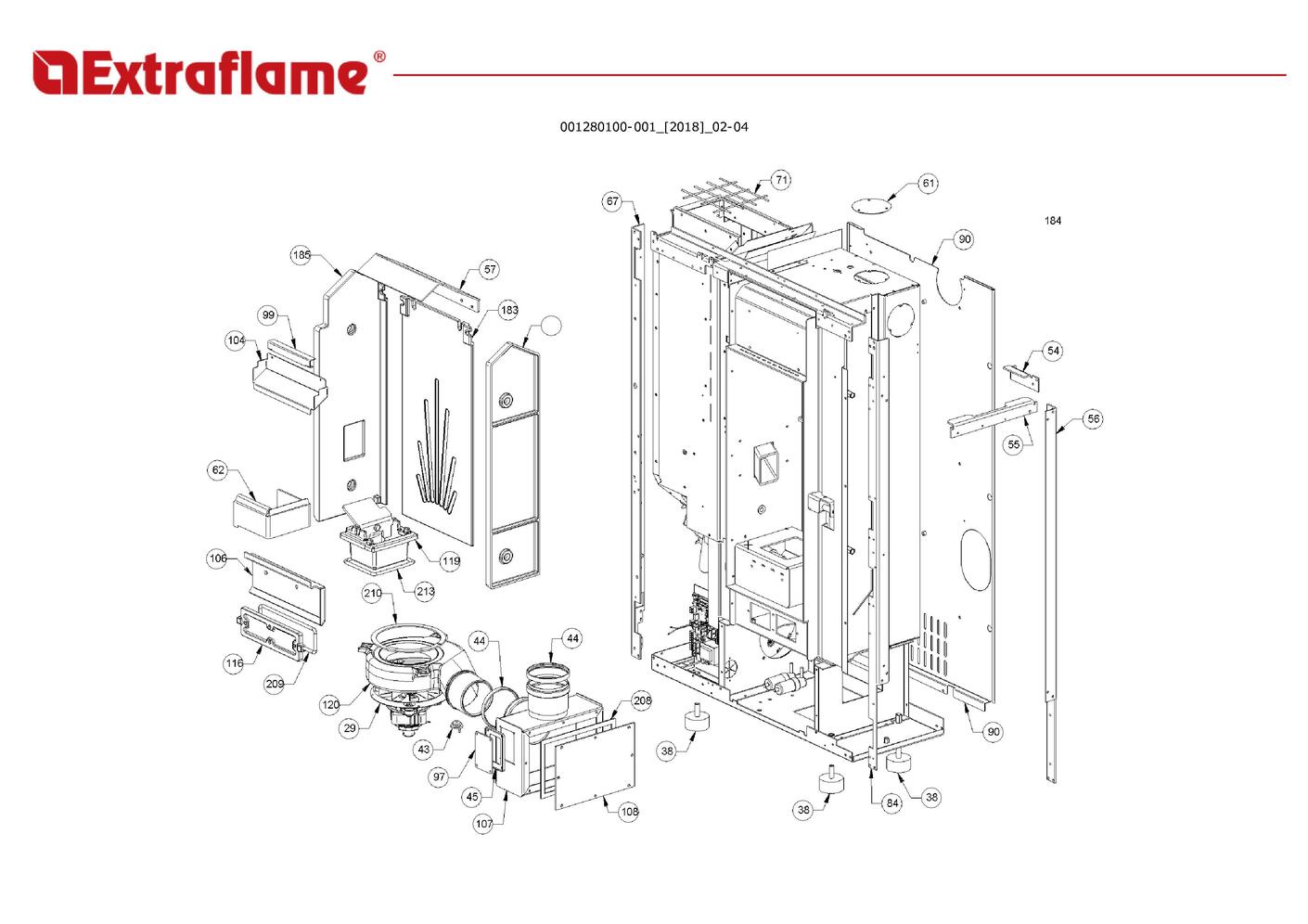

page 3

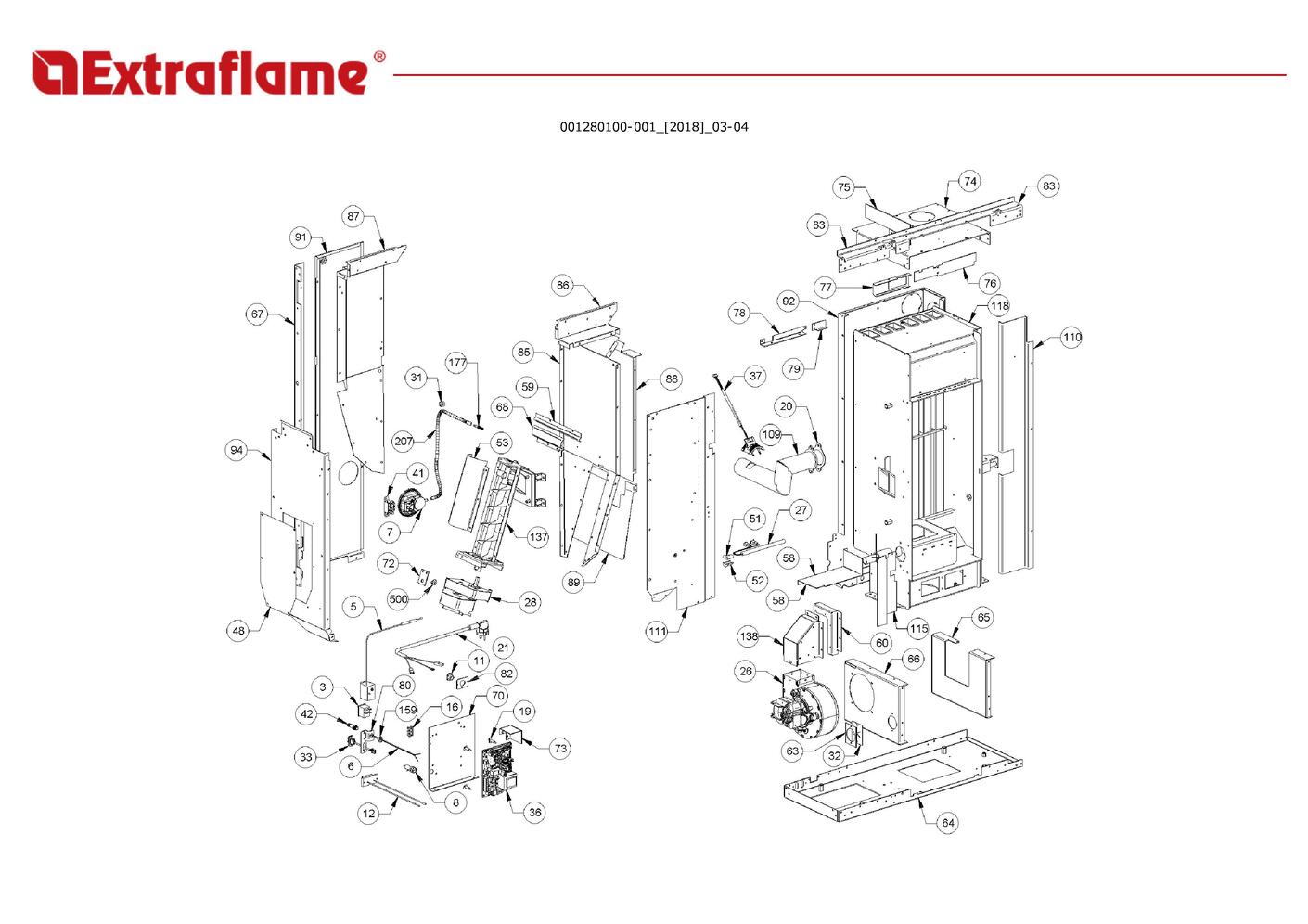

page 6

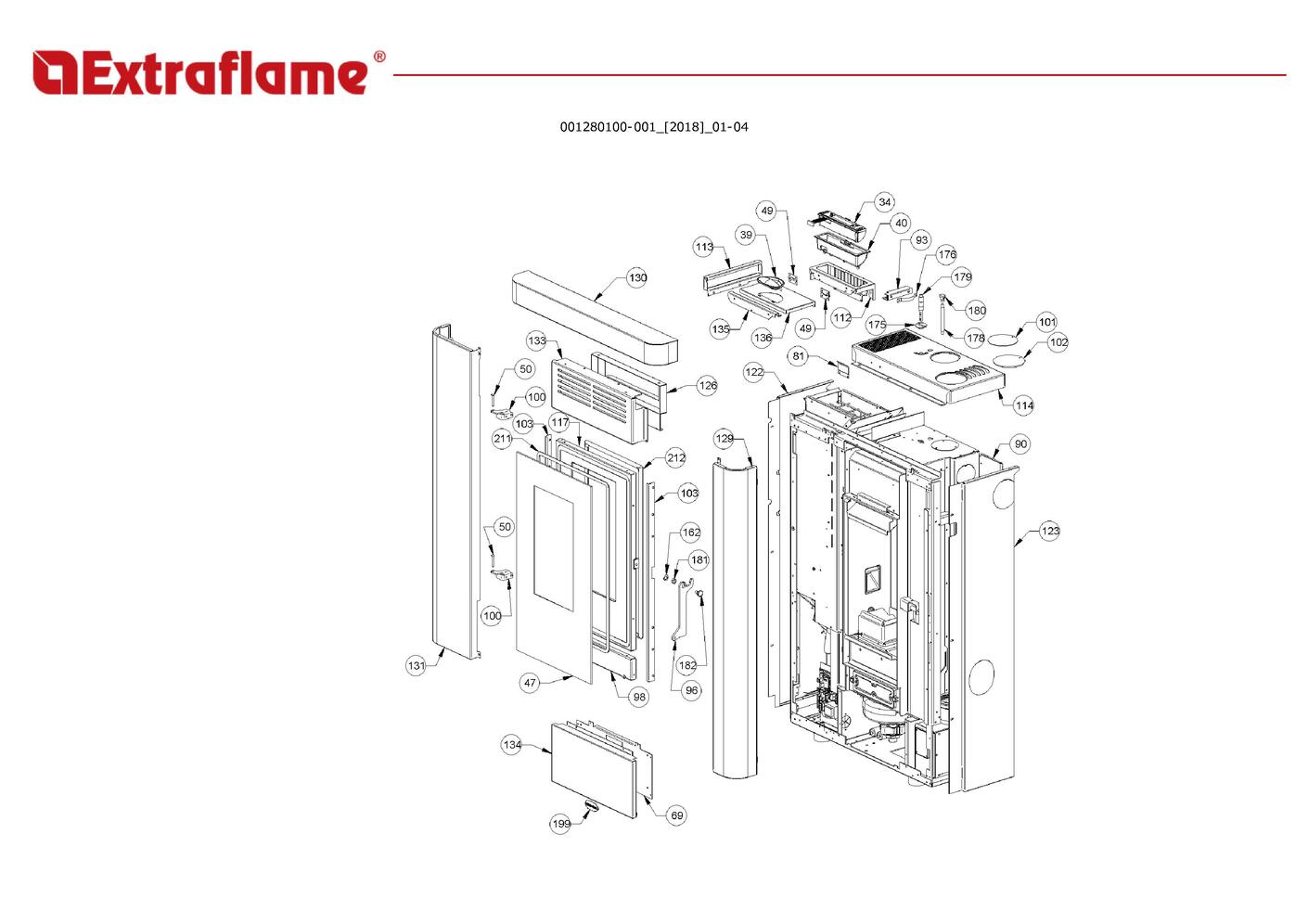

page 10

Position

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Annabella (2018)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	3 page 6	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	4 page 1	Sonde fumées avec gaine	Extraflame Réf fabricant: 002000564	avec délai sur devis
	5 page 6	Thermostat bulbe 85 °c caem	Extraflame Réf fabricant: 002000622	avec délai sur devis
	6 page 6	Sonde ntc ambiance / réservoir 550mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	7 page 6	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	8 page 6	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	8 page 6	Porte-fusible	Extraflame Réf fabricant: 002000677	avec délai sur devis
	9 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	10 page 1	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	11 page 6	Bloque-câble	Extraflame Réf fabricant: 002001327	avec délai sur devis
	12 page 6	Connecteur	Extraflame Réf fabricant: 002001330	avec délai sur devis
	16 page 6	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	19 page 6	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	20 page 6	Garniture	Extraflame Réf fabricant: 002203338	avec délai sur devis
	21 page 6	Câble d alimentation	Extraflame Réf fabricant: 002270121	avec délai sur devis
	22 page 1	Câble électrique	Extraflame Réf fabricant: 002270086	avec délai sur devis
	23 page 1	Câblage encodeur	Extraflame Réf fabricant: 002270311	avec délai sur devis
	24 page 1	Câblage électrique	Extraflame Réf fabricant: 002270335	avec délai sur devis
	25 page 1	Câblage électrique	Extraflame Réf fabricant: 002270341	avec délai sur devis
	26 page 6	Moteur centrifuge natalini p1211008	Extraflame Réf fabricant: 002271034	avec délai sur devis
	27 page 6	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	28 page 6	Motoréducteur 2 rpm 230v sh hall capteur 230v	Extraflame Réf fabricant: 002271040	avec délai sur devis
	29 page 3	Encodeur du moteur des fumées	Extraflame Réf fabricant: 002272616	avec délai sur devis
	29 page 3	Moteur des fumees etanche natalini	Extraflame Réf fabricant: 002271045	avec délai sur devis
	31 page 6	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	32 page 6	Passe-câble	Extraflame Réf fabricant: 002271305	avec délai sur devis
	33 page 6	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	34 page 10	Display lcd ventilés	Extraflame Réf fabricant: 002272587	avec délai sur devis
	35 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	36 page 6	Carte électronique de sécurité vis	Extraflame Réf fabricant: 002272599	avec délai sur devis
	37 page 6	Capteur de flux	Extraflame Réf fabricant: 002272601	avec délai sur devis
	38 page 3	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	39 page 10	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	40 page 10	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	41 page 6	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	42 page 6	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	43 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	44 page 3	Garniture	Extraflame Réf fabricant: 002273304	avec délai sur devis
	45 page 3	Garniture	Extraflame Réf fabricant: 002273313	avec délai sur devis
	47 page 10	Vitrocéramique 631x349,6 mm	Extraflame Réf fabricant: 002276427	avec délai sur devis
	48 page 6	Couvercle paroit postérieure réservoir	Extraflame Réf fabricant: 002277190	avec délai sur devis
	49 page 10	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	50 page 10	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	51 page 6	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	52 page 6	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	53 page 6	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	54 page 3	Cornière	Extraflame Réf fabricant: 002287384	avec délai sur devis
	55 page 3	Cornière zinguée	Extraflame Réf fabricant: 002287396	avec délai sur devis
	56 page 3	Montant	Extraflame Réf fabricant: 002287397	avec délai sur devis
	57 page 3	Déflecteur chambre combustion	Extraflame Réf fabricant: 002287398	avec délai sur devis
	58 page 6	Diviseur chambre air zingué	Extraflame Réf fabricant: 002287400	avec délai sur devis
	59 page 6	équerre bulbe zinguée	Extraflame Réf fabricant: 002287404	avec délai sur devis
	60 page 6	Profil moteur zingué	Extraflame Réf fabricant: 002287509	avec délai sur devis
	61 page 3	Disque canalisation zingué	Extraflame Réf fabricant: 002287517	avec délai sur devis
	62 page 3	Pare-flamme	Extraflame Réf fabricant: 002287520	avec délai sur devis
	63 page 6	Plaque passe-câble zinguée	Extraflame Réf fabricant: 002287522	avec délai sur devis
	64 page 6	Fond complet zingué	Extraflame Réf fabricant: 002287655	avec délai sur devis
	65 page 6	Support chambre zingué	Extraflame Réf fabricant: 002287656	avec délai sur devis
	66 page 6	Support chambre zinguée	Extraflame Réf fabricant: 002287665	avec délai sur devis
	67 page 3	Montant zingué	Extraflame Réf fabricant: 002287666	avec délai sur devis
	68 page 6	équerre protège-tuyaux zinguée	Extraflame Réf fabricant: 002287667	avec délai sur devis
	69 page 10	Fermeture zinguée	Extraflame Réf fabricant: 002287668	avec délai sur devis
	70 page 6	Support carte électronique zingué	Extraflame Réf fabricant: 002287669	avec délai sur devis
	71 page 3	Grille protection mains chromée	Extraflame Réf fabricant: 002287674	avec délai sur devis
	72 page 6	Plaquette motoréducteur zinguée	Extraflame Réf fabricant: 002287676	avec délai sur devis
	73 page 6	Protection capteur carte	Extraflame Réf fabricant: 002287677	avec délai sur devis
	74 page 6	Carter air zingué	Extraflame Réf fabricant: 002287678	avec délai sur devis
	75 page 6	Déflecteur zingué	Extraflame Réf fabricant: 002287679	avec délai sur devis
	76 page 6	Porte déviation air zinguée	Extraflame Réf fabricant: 002287680	avec délai sur devis
	77 page 6	Paroi porte air zinguée	Extraflame Réf fabricant: 002287681	avec délai sur devis
	78 page 6	équerre fixation afficheur	Extraflame Réf fabricant: 002287689	avec délai sur devis
	79 page 6	Plaquette d écartement réservoir	Extraflame Réf fabricant: 002287691	avec délai sur devis
	80 page 6	Cornière zinguée	Extraflame Réf fabricant: 002287692	avec délai sur devis
	81 page 10	Crochet cadre zingué	Extraflame Réf fabricant: 002287693	avec délai sur devis
	82 page 6	équerre câble alimentation zinguée	Extraflame Réf fabricant: 002287695	avec délai sur devis
	83 page 6	Cornière zinguée	Extraflame Réf fabricant: 002287697	avec délai sur devis
	84 page 3	Montant zingué	Extraflame Réf fabricant: 002287698	avec délai sur devis
	85 page 6	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287706	avec délai sur devis
	86 page 6	Fermeture réservoir zinguée	Extraflame Réf fabricant: 002287707	avec délai sur devis
	87 page 6	Paroi postérieure	Extraflame Réf fabricant: 002287708	avec délai sur devis
	88 page 6	Déflecteur réservoir zingué	Extraflame Réf fabricant: 002287710	avec délai sur devis
	89 page 6	Déflecteur	Extraflame Réf fabricant: 002287711	avec délai sur devis
	90 page 3	Retro zingué	Extraflame Réf fabricant: 002287712	avec délai sur devis
	91 page 6	Retro perfore	Extraflame Réf fabricant: 002287713	avec délai sur devis
	92 page 6	Carter air ventilé ambiant	Extraflame Réf fabricant: 002287932	avec délai sur devis
	93 page 10	équerre support ressort zinguée	Extraflame Réf fabricant: 002287936	avec délai sur devis
	94 page 6	Paroi réservoir zinguée	Extraflame Réf fabricant: 002288279	avec délai sur devis
	95 page 6	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	96 page 10	Poignée noire	Extraflame Réf fabricant: 003278778	avec délai sur devis
	97 page 3	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	98 page 10	Rallonge porte noir	Extraflame Réf fabricant: 003277743	avec délai sur devis
	99 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277755	avec délai sur devis
	100 page 10	Charnière porte noir	Extraflame Réf fabricant: 003277783	avec délai sur devis
	101 page 10	Disque fermeture air noir	Extraflame Réf fabricant: 003277784	avec délai sur devis
	102 page 10	Disque fermeture air noir	Extraflame Réf fabricant: 003277785	avec délai sur devis
	103 page 10	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277786	avec délai sur devis
	104 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277795	avec délai sur devis
	105 page 1	Collier air noir	Extraflame Réf fabricant: 003277798	avec délai sur devis
	106 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277821	avec délai sur devis
	107 page 3	Ensemble boîtier récupération cendres noir	Extraflame Réf fabricant: 003277897	avec délai sur devis
	109 page 6	Conduite air noir	Extraflame Réf fabricant: 003277903	avec délai sur devis
	110 page 6	Profil noir	Extraflame Réf fabricant: 003277904	avec délai sur devis
	111 page 6	Paroi réservoir noire	Extraflame Réf fabricant: 003277908	avec délai sur devis
	112 page 10	Boîtier afficheur noir	Extraflame Réf fabricant: 003277910	avec délai sur devis
	113 page 10	Cadre noir	Extraflame Réf fabricant: 003277911	avec délai sur devis
	114 page 10	Plan noir	Extraflame Réf fabricant: 003277912	avec délai sur devis
	115 page 6	Fermeture noir	Extraflame Réf fabricant: 003277931	avec délai sur devis
	116 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	117 page 10	Porte fonte noir	Extraflame Réf fabricant: 003278175	avec délai sur devis
	118 page 6	Chambre de combustion	Extraflame Réf fabricant: 003278229	avec délai sur devis
	119 page 3	Brasier fonte avec diviseur pivot	Extraflame Réf fabricant: 003278231	avec délai sur devis
	120 page 3	Coque fonte noire	Extraflame Réf fabricant: 003278239	avec délai sur devis
	122 page 10	Flanc noir	Extraflame Réf fabricant: 003278397	avec délai sur devis
	123 page 10	Flanc noir	Extraflame Réf fabricant: 003278398	avec délai sur devis
	126 page 10	Convoyeur air	Extraflame Réf fabricant: 003278401	avec délai sur devis
	129 page 10	Flanc rouge	Extraflame Réf fabricant: 003278404	avec délai sur devis
	130 page 10	Cadre revêtement bordeaux	Extraflame Réf fabricant: 003278405	avec délai sur devis
	131 page 10	Flanc rouge	Extraflame Réf fabricant: 003278406	avec délai sur devis
	133 page 10	Grille noire	Extraflame Réf fabricant: 003278718	avec délai sur devis
	134 page 10	Carter noir	Extraflame Réf fabricant: 003278719	avec délai sur devis
	135 page 10	Profil zingué	Extraflame Réf fabricant: 003278721	avec délai sur devis
	136 page 10	Porte réservoir noir	Extraflame Réf fabricant: 003278722	avec délai sur devis
	162 page 10	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	175 page 10	Douille	Extraflame Réf fabricant: 006207406	avec délai sur devis
	176 page 10	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	177 page 6	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	178 page 10	Rallonge 75 mm	Extraflame Réf fabricant: 006277092	avec délai sur devis
	179 page 10	Pivot porte air	Extraflame Réf fabricant: 006277093	avec délai sur devis
	180 page 10	Pommeau noir	Extraflame Réf fabricant: 006277097	avec délai sur devis
	181 page 10	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	182 page 10	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	183 page 3	Paroi fonte	Extraflame Réf fabricant: 007270204	avec délai sur devis
	184 page 3	Paroi fonte	Extraflame Réf fabricant: 007270205	avec délai sur devis
	185 page 3	Paroi fonte	Extraflame Réf fabricant: 007270206	avec délai sur devis
	199 page 10	étiquette adhésive	Extraflame Réf fabricant: 009270454	avec délai sur devis
	204 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	205 page 1	Clé hexagonale	Extraflame Réf fabricant: 009278201	avec délai sur devis
	207 page 6	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	208 page 3	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	209 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	210 page 3	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	211 page 10	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	212 page 10	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006783	avec délai sur devis
	213 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Annabella (2018) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
