Poêle Extraflame Noris Lux (2022)

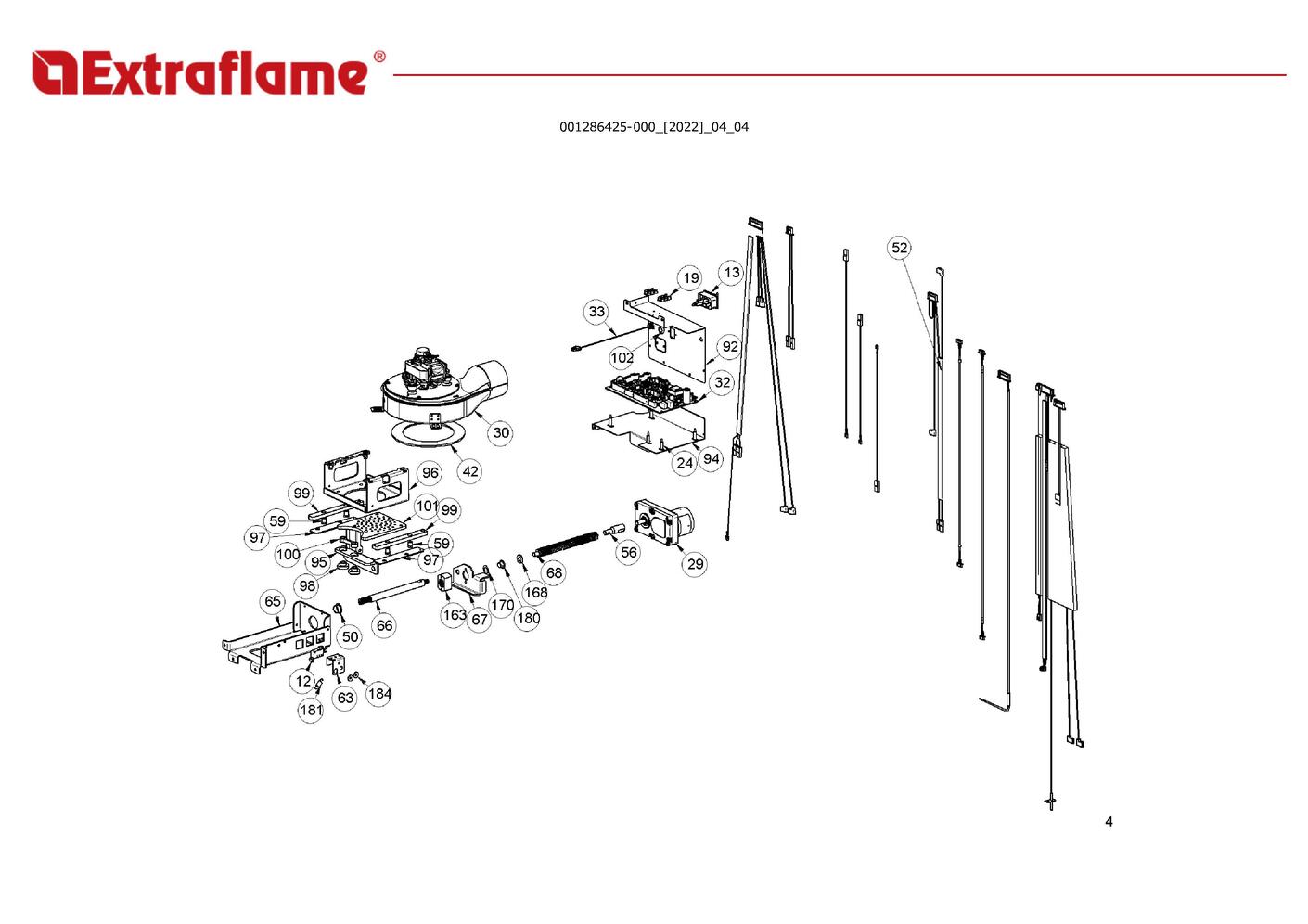

page 1

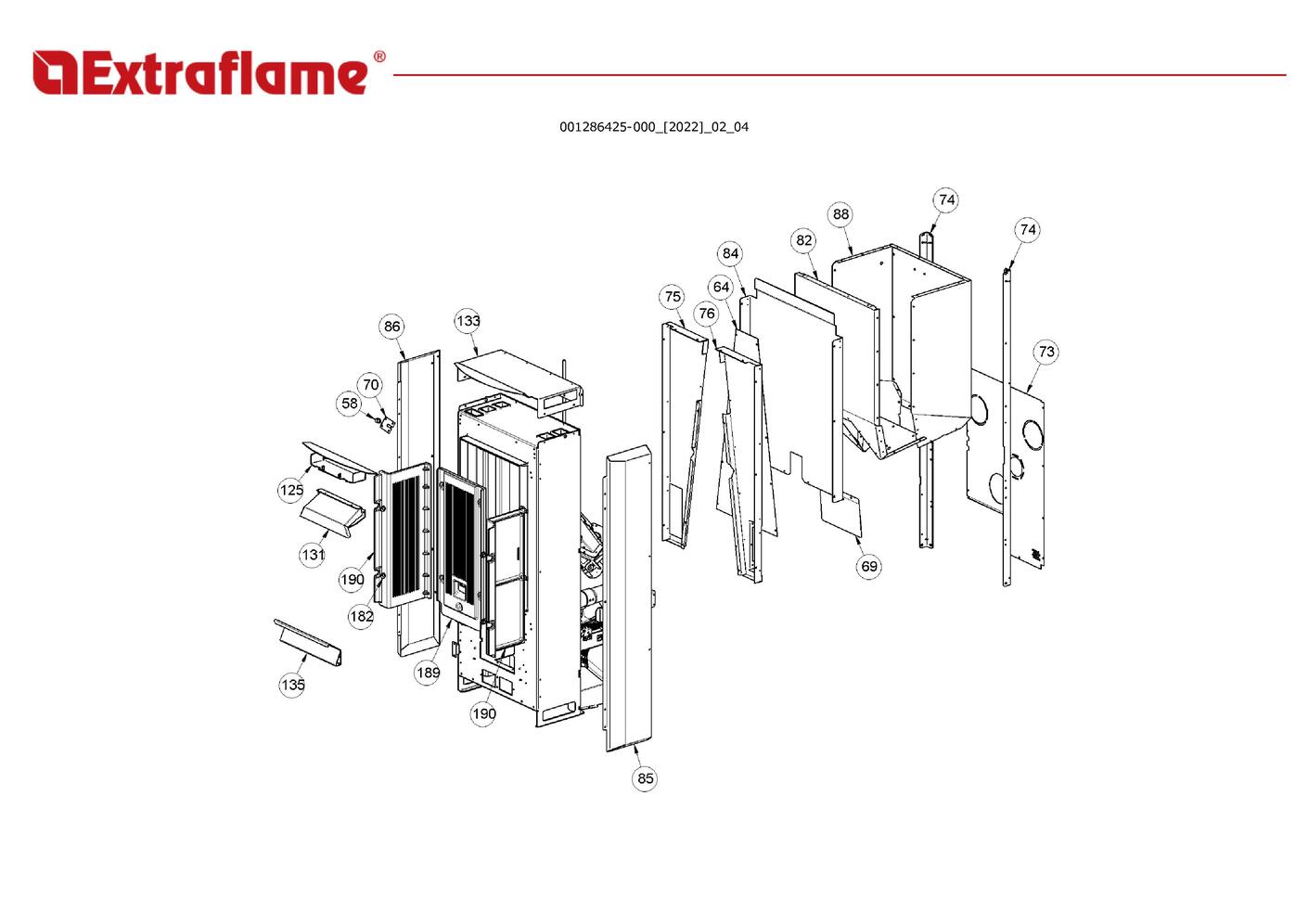

page 4

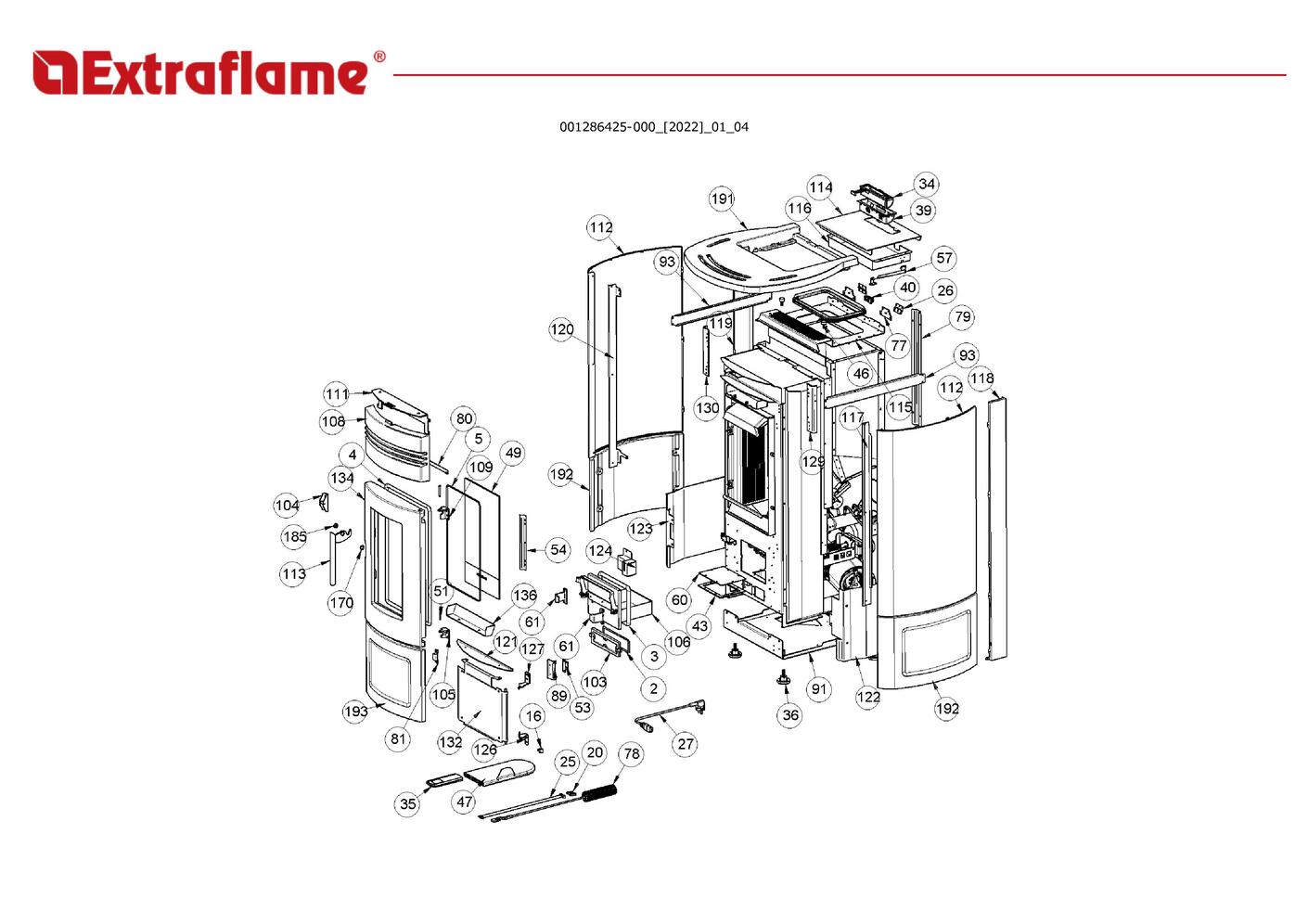

page 6

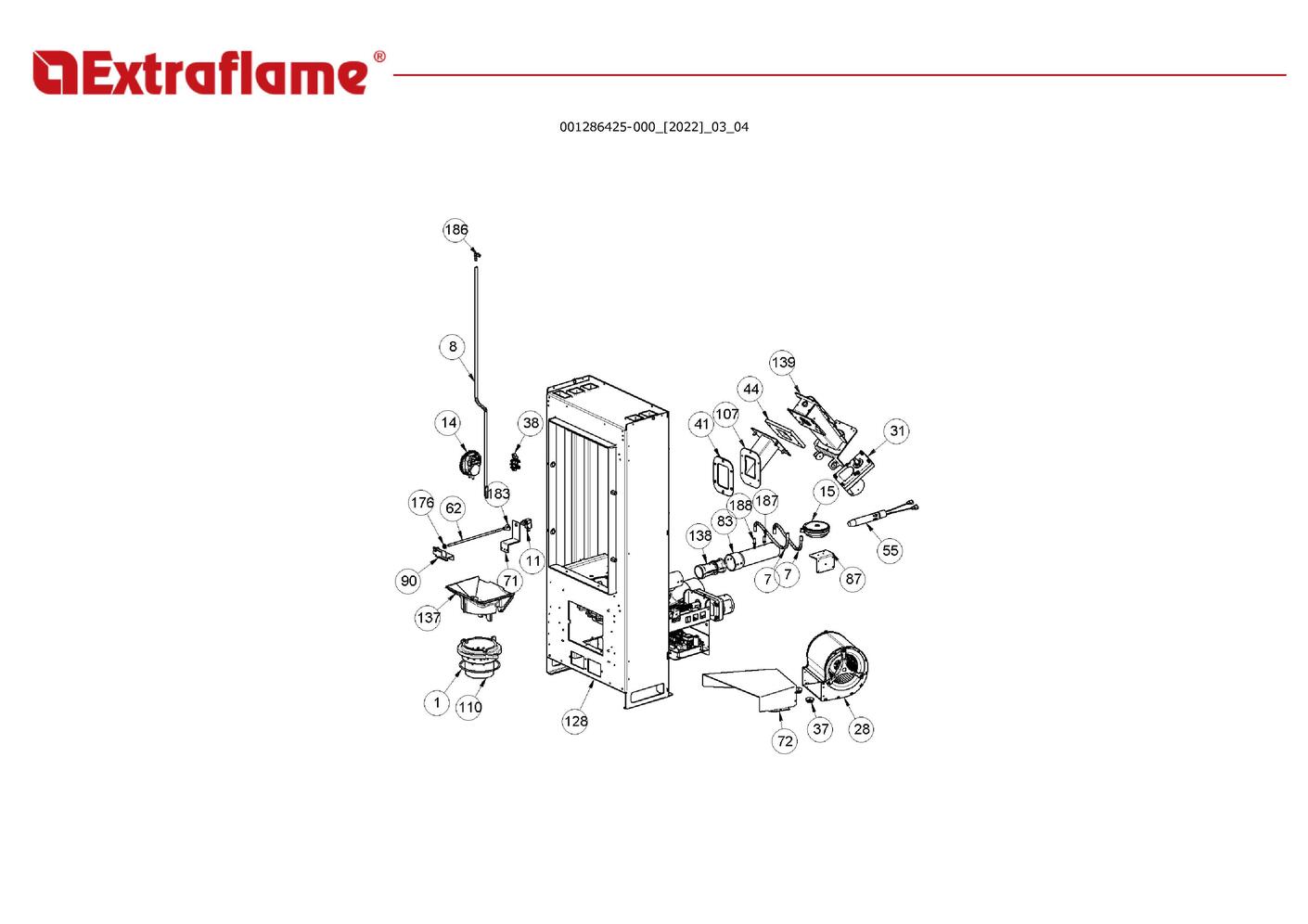

page 10

Position

Schéma

000006789	Joint 12 mm	4
002000547	Microrupteur avec levier	12
002000683	Fusible 5 a	13
002000548	Prise avec interrupteur et porte-fusible	13
002001663	Bornier	19
002006202	Entretoise carte	24
002271106	Motoréducteur brushless 4 rpm	29
002272696	Encodeur du moteur des fumées trial	30
002273396	Joint gnz-02467	30
002271117	Moteur des fumees trial caf15y-138psh	30
002272698	Carte electronique 3 bldc un s002_5_c	32
002272721	Ensemble tube avec sonde ntc	33
002273360	Garniture	42
002277405	Douilles bridées	50
002280209	Câblage électrique	52
002280215	Câblage encodeur	52
002280177	Cablag. sens.depres. huba + contacts ct84	52
002272706	Sonde fumée ntc l = 1000mm + contacts ct84	52
002272709	Sonde k courbe en chambre 2 l = 750mm + contacts ct84	52
002289910	Pivot vis sans fin	56
002290553	Douille	59
002291239	Soutien microinterrupteur	63
002291251	étrier zingué	65
002291254	Tige manutention nettoyage brasier	66
002291256	étrier zingué	67
002291257	Tige roulée de transmission	68
002293401	Composants composants ele.zn noris	92
002293403	Support carte zn noris	94
002293418	Pédalier noris brazier	95
002293419	Brasier inferieur ass.alimentaire noris	96
002293420	Plaque coulissante fond du pot de combustion	97
002293421	Compas bruni brac.noris bas	98
002293422	épaisseur de coulissement du fond du brasier	99
002293423	Brac.noris bas épais	100
002293424	Brasier inferieur acc. noris	101
002311301	Passe-câble	102
006000737	écrou pour manutention fileté	163
006000769	Rondelle plate	168
006000827	Rondelle élastique 10 mm	170
006008615	Douille 10 mm	180
006273003	Ressort	181
006277135	Douille	184

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Noris Lux (2022)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 10	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	2 page 6	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	3 page 6	Garniture/tresse 15 mm	Extraflame Réf fabricant: 000006784	avec délai sur devis
	4 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	5 page 6	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	7 page 10	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	8 page 10	Sil.tube noir d.int = 5 d.est = 8	Extraflame Réf fabricant: 000006914	avec délai sur devis
	11 page 10	Microrupteur avec bouton	Extraflame Réf fabricant: 002000544	avec délai sur devis
	12 page 1	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	13 page 1	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	13 page 1	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	14 page 10	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	15 page 10	Capteur depression huba controle type 401	Extraflame Réf fabricant: 002000595	avec délai sur devis
	16 page 6	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	19 page 1	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	20 page 6	Couvre- faston	Extraflame Réf fabricant: 002001685	avec délai sur devis
	24 page 1	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	25 page 6	Câble électrique	Extraflame Réf fabricant: 002202510	avec délai sur devis
	26 page 6	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	27 page 6	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	28 page 10	Moteur centrifuge d2e120aa0107	Extraflame Réf fabricant: 002271042	avec délai sur devis
	29 page 1	Motoréducteur brushless 4 rpm	Extraflame Réf fabricant: 002271106	avec délai sur devis
	30 page 1	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	30 page 1	Joint gnz-02467	Extraflame Réf fabricant: 002273396	avec délai sur devis
	30 page 1	Moteur des fumees trial caf15y-138psh	Extraflame Réf fabricant: 002271117	avec délai sur devis
	31 page 10	Motoréducteur brushless 2,4 rpm	Extraflame Réf fabricant: 002271125	avec délai sur devis
	32 page 1	Carte electronique 3 bldc un s002_5_c	Extraflame Réf fabricant: 002272698	avec délai sur devis
	33 page 1	Ensemble tube avec sonde ntc	Extraflame Réf fabricant: 002272721	avec délai sur devis
	34 page 6	Display lcd noir	Extraflame Réf fabricant: 002272731	avec délai sur devis
	35 page 6	Télécommande	Extraflame Réf fabricant: 002272752	avec délai sur devis
	36 page 6	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	37 page 10	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	38 page 10	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	39 page 6	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	40 page 6	Bloque-câble	Extraflame Réf fabricant: 002273112	avec délai sur devis
	41 page 10	Garniture	Extraflame Réf fabricant: 002273359	avec délai sur devis
	42 page 1	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	43 page 6	Garniture	Extraflame Réf fabricant: 002273364	avec délai sur devis
	44 page 10	Isolant	Extraflame Réf fabricant: 002273375	avec délai sur devis
	46 page 6	Caoutchouc anti-vibratoire	Extraflame Réf fabricant: 002273436	avec délai sur devis
	47 page 6	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	49 page 6	Vitrocéramique	Extraflame Réf fabricant: 002276551	avec délai sur devis
	50 page 1	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	51 page 6	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	52 page 1	Câblage électrique	Extraflame Réf fabricant: 002280209	avec délai sur devis
	52 page 1	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	52 page 1	Cablag. sens.depres. huba + contacts ct84	Extraflame Réf fabricant: 002280177	avec délai sur devis
	52 page 1	Sonde fumée ntc l = 1000mm + contacts ct84	Extraflame Réf fabricant: 002272706	avec délai sur devis
	52 page 1	Sonde k courbe en chambre 2 l = 750mm + contacts ct84	Extraflame Réf fabricant: 002272709	avec délai sur devis
	53 page 6	Fermeture magnétique	Extraflame Réf fabricant: 002289567	avec délai sur devis
	54 page 6	équerre bloque-vitre	Extraflame Réf fabricant: 002289575	avec délai sur devis
	55 page 10	Bougie céramique ht avec tuyau	Extraflame Réf fabricant: 002289706	avec délai sur devis
	56 page 1	Pivot vis sans fin	Extraflame Réf fabricant: 002289910	avec délai sur devis
	57 page 6	Tige à ressort	Extraflame Réf fabricant: 002290030	avec délai sur devis
	58 page 4	Douille	Extraflame Réf fabricant: 002290338	avec délai sur devis
	59 page 1	Douille	Extraflame Réf fabricant: 002290553	avec délai sur devis
	60 page 6	Inspection zinguée	Extraflame Réf fabricant: 002290901	avec délai sur devis
	61 page 6	étrier fermeture tiroir cendres	Extraflame Réf fabricant: 002291036	avec délai sur devis
	62 page 10	Tige brunie pour microrupteur porte	Extraflame Réf fabricant: 002291230	avec délai sur devis
	63 page 1	Soutien microinterrupteur	Extraflame Réf fabricant: 002291239	avec délai sur devis
	64 page 4	Carter zingué	Extraflame Réf fabricant: 002291250	avec délai sur devis
	65 page 1	étrier zingué	Extraflame Réf fabricant: 002291251	avec délai sur devis
	66 page 1	Tige manutention nettoyage brasier	Extraflame Réf fabricant: 002291254	avec délai sur devis
	67 page 1	étrier zingué	Extraflame Réf fabricant: 002291256	avec délai sur devis
	68 page 1	Tige roulée de transmission	Extraflame Réf fabricant: 002291257	avec délai sur devis
	69 page 4	Déflecteur zingué	Extraflame Réf fabricant: 002291260	avec délai sur devis
	70 page 4	étrier zingué	Extraflame Réf fabricant: 002291415	avec délai sur devis
	71 page 10	équerre zinguée	Extraflame Réf fabricant: 002291419	avec délai sur devis
	72 page 10	Carter zingué	Extraflame Réf fabricant: 002291423	avec délai sur devis
	73 page 4	Dos zingué	Extraflame Réf fabricant: 002291511	avec délai sur devis
	74 page 4	Cornière zinguée	Extraflame Réf fabricant: 002291517	avec délai sur devis
	75 page 4	Carter zingué	Extraflame Réf fabricant: 002291874	avec délai sur devis
	76 page 4	Carter zingué	Extraflame Réf fabricant: 002291875	avec délai sur devis
	77 page 6	étrier zingué	Extraflame Réf fabricant: 002292427	avec délai sur devis
	78 page 6	Brosse pour nettoyage tuyaux poêle	Extraflame Réf fabricant: 002293028	avec délai sur devis
	79 page 6	Protection câble zinguée	Extraflame Réf fabricant: 002293058	avec délai sur devis
	80 page 6	étrier zingué	Extraflame Réf fabricant: 002293070	avec délai sur devis
	81 page 6	Support zn aimant noris	Extraflame Réf fabricant: 002293119	avec délai sur devis
	82 page 4	Mur zn cuve avant ni est	Extraflame Réf fabricant: 002293207	avec délai sur devis
	83 page 10	Tube venturi zn l.186 mm	Extraflame Réf fabricant: 002293279	avec délai sur devis
	84 page 4	Carter zn côté réservoir noris	Extraflame Réf fabricant: 002293391	avec délai sur devis
	85 page 4	Carter zn dx cc noris	Extraflame Réf fabricant: 002293392	avec délai sur devis
	86 page 4	Carter zn gauche c-c noris	Extraflame Réf fabricant: 002293393	avec délai sur devis
	87 page 10	Support de capteur zn noris	Extraflame Réf fabricant: 002293394	avec délai sur devis
	88 page 4	Réservoir zn noris	Extraflame Réf fabricant: 002293395	avec délai sur devis
	89 page 6	Support zn fermeture magnétique noris	Extraflame Réf fabricant: 002293398	avec délai sur devis
	90 page 10	Assemblage support microint.noris	Extraflame Réf fabricant: 002293399	avec délai sur devis
	91 page 6	Fonds d assistance zn noris	Extraflame Réf fabricant: 002293400	avec délai sur devis
	92 page 1	Composants composants ele.zn noris	Extraflame Réf fabricant: 002293401	avec délai sur devis
	93 page 6	Cornière zinguée	Extraflame Réf fabricant: 002293402	avec délai sur devis
	94 page 1	Support carte zn noris	Extraflame Réf fabricant: 002293403	avec délai sur devis
	95 page 1	Pédalier noris brazier	Extraflame Réf fabricant: 002293418	avec délai sur devis
	96 page 1	Brasier inferieur ass.alimentaire noris	Extraflame Réf fabricant: 002293419	avec délai sur devis
	97 page 1	Plaque coulissante fond du pot de combustion	Extraflame Réf fabricant: 002293420	avec délai sur devis
	98 page 1	Compas bruni brac.noris bas	Extraflame Réf fabricant: 002293421	avec délai sur devis
	99 page 1	épaisseur de coulissement du fond du brasier	Extraflame Réf fabricant: 002293422	avec délai sur devis
	100 page 1	Brac.noris bas épais	Extraflame Réf fabricant: 002293423	avec délai sur devis
	101 page 1	Brasier inferieur acc. noris	Extraflame Réf fabricant: 002293424	avec délai sur devis
	102 page 1	Passe-câble	Extraflame Réf fabricant: 002311301	avec délai sur devis
	103 page 6	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	104 page 6	Ancrage poignée	Extraflame Réf fabricant: 003278874	avec délai sur devis
	105 page 6	Charnière noir	Extraflame Réf fabricant: 003278996	avec délai sur devis
	106 page 6	Ensemble tiroir à cendres	Extraflame Réf fabricant: 003279399	avec délai sur devis
	107 page 10	Conduit de chute de pellet	Extraflame Réf fabricant: 003279545	avec délai sur devis
	108 page 6	Face avant en fonte émaillée perforée noris	Extraflame Réf fabricant: 003280815	avec délai sur devis
	109 page 6	Charnière porte noir	Extraflame Réf fabricant: 003280852	avec délai sur devis
	110 page 10	Brasier fonte	Extraflame Réf fabricant: 003280954	avec délai sur devis
	111 page 6	Support grille noire gn ht 550 noris	Extraflame Réf fabricant: 003281086	avec délai sur devis
	112 page 6	Côté supérieur noir gn ht 550 noris	Extraflame Réf fabricant: 003281088	avec délai sur devis
	113 page 6	Ensemble poignée de ponçage + noris f98 noir	Extraflame Réf fabricant: 003281089	avec délai sur devis
	114 page 6	Cuve ass.cop.noire gn ht 550 noris	Extraflame Réf fabricant: 003281090	avec délai sur devis
	115 page 6	Plaque cuve noire gn ht 550 noris	Extraflame Réf fabricant: 003281091	avec délai sur devis
	116 page 6	Couvercle de rack noris gn ht 550	Extraflame Réf fabricant: 003281092	avec délai sur devis
	117 page 6	Coin droit côté sil.noir noris lux	Extraflame Réf fabricant: 003281094	avec délai sur devis
	118 page 6	Côté arrière droit gn ht 550 noris	Extraflame Réf fabricant: 003281095	avec délai sur devis
	119 page 6	Côté arrière gauche gn ht 550 noris	Extraflame Réf fabricant: 003281096	avec délai sur devis
	120 page 6	Coin gauche côté sil.noir noris lux	Extraflame Réf fabricant: 003281097	avec délai sur devis
	121 page 6	Profil inferieur de porte noir gn ht 550 noris	Extraflame Réf fabricant: 003281098	avec délai sur devis
	122 page 6	Support ceramique noir droit gn ht 550 noris	Extraflame Réf fabricant: 003281099	avec délai sur devis
	123 page 6	Support ceramique gauche noir gn ht 550 noris	Extraflame Réf fabricant: 003281100	avec délai sur devis
	124 page 6	Couvercle support microint.noir sil.noris	Extraflame Réf fabricant: 003281101	avec délai sur devis
	125 page 4	Ass.sup. grille en silicium noir. ni est	Extraflame Réf fabricant: 003281102	avec délai sur devis
	126 page 6	Cern.inf. silicone noir noris lux	Extraflame Réf fabricant: 003281104	avec délai sur devis
	127 page 6	Cern.sup.silicone noir noris lux	Extraflame Réf fabricant: 003281105	avec délai sur devis
	128 page 10	Chambre de combustion	Extraflame Réf fabricant: 003281107	avec délai sur devis
	129 page 6	Cornière noire	Extraflame Réf fabricant: 003281108	avec délai sur devis
	130 page 6	Cornière gauche noire	Extraflame Réf fabricant: 003281109	avec délai sur devis
	131 page 4	Ass.defl.clean.verre noir sil.noris	Extraflame Réf fabricant: 003281112	avec délai sur devis
	132 page 6	Ensemble porte inferieur noir gn ht 550 noris lux	Extraflame Réf fabricant: 003281113	avec délai sur devis
	133 page 4	Carter vent.sablé+silic.noris noir	Extraflame Réf fabricant: 003281114	avec délai sur devis
	134 page 6	Porte en fonte émaillée perforée noris	Extraflame Réf fabricant: 003281136	avec délai sur devis
	135 page 4	Ass.conv.ash noir.sil.noris	Extraflame Réf fabricant: 003281157	avec délai sur devis
	136 page 6	Porte cendrier noir sil.noris	Extraflame Réf fabricant: 003281158	avec délai sur devis
	137 page 10	Glissière ass.brasier noir sil.noris	Extraflame Réf fabricant: 003281159	avec délai sur devis
	138 page 10	Cul. venturi diamètre 25 (testé)	Extraflame Réf fabricant: 003281212	avec délai sur devis
	163 page 1	écrou pour manutention fileté	Extraflame Réf fabricant: 006000737	avec délai sur devis
	168 page 1	Rondelle plate	Extraflame Réf fabricant: 006000769	avec délai sur devis
	170 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	176 page 10	Ressort	Extraflame Réf fabricant: 006003000	avec délai sur devis
	180 page 1	Douille 10 mm	Extraflame Réf fabricant: 006008615	avec délai sur devis
	181 page 1	Ressort	Extraflame Réf fabricant: 006273003	avec délai sur devis
	182 page 4	Douille	Extraflame Réf fabricant: 006277020	avec délai sur devis
	183 page 10	Pommeau noir	Extraflame Réf fabricant: 006277097	avec délai sur devis
	184 page 1	Douille	Extraflame Réf fabricant: 006277135	avec délai sur devis
	185 page 6	Douille	Extraflame Réf fabricant: 006277136	avec délai sur devis
	186 page 10	Raccord pour tube 8 mm	Extraflame Réf fabricant: 006277163	avec délai sur devis
	187 page 10	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	188 page 10	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277175	avec délai sur devis
	189 page 4	Paroi fonte	Extraflame Réf fabricant: 007270344	avec délai sur devis
	190 page 4	Paroi fonte	Extraflame Réf fabricant: 007270345	avec délai sur devis
	191 page 6	Dessus en fonte émaillée noris	Extraflame Réf fabricant: 007270425	avec délai sur devis
	192 page 6	Céramique latérale blanche brillante noris	Extraflame Réf fabricant: 007273804	avec délai sur devis
	193 page 6	Façade en céramique blanche brillante noris	Extraflame Réf fabricant: 007273805	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Noris Lux (2022) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
