Poêle Extraflame Rosy (2010)

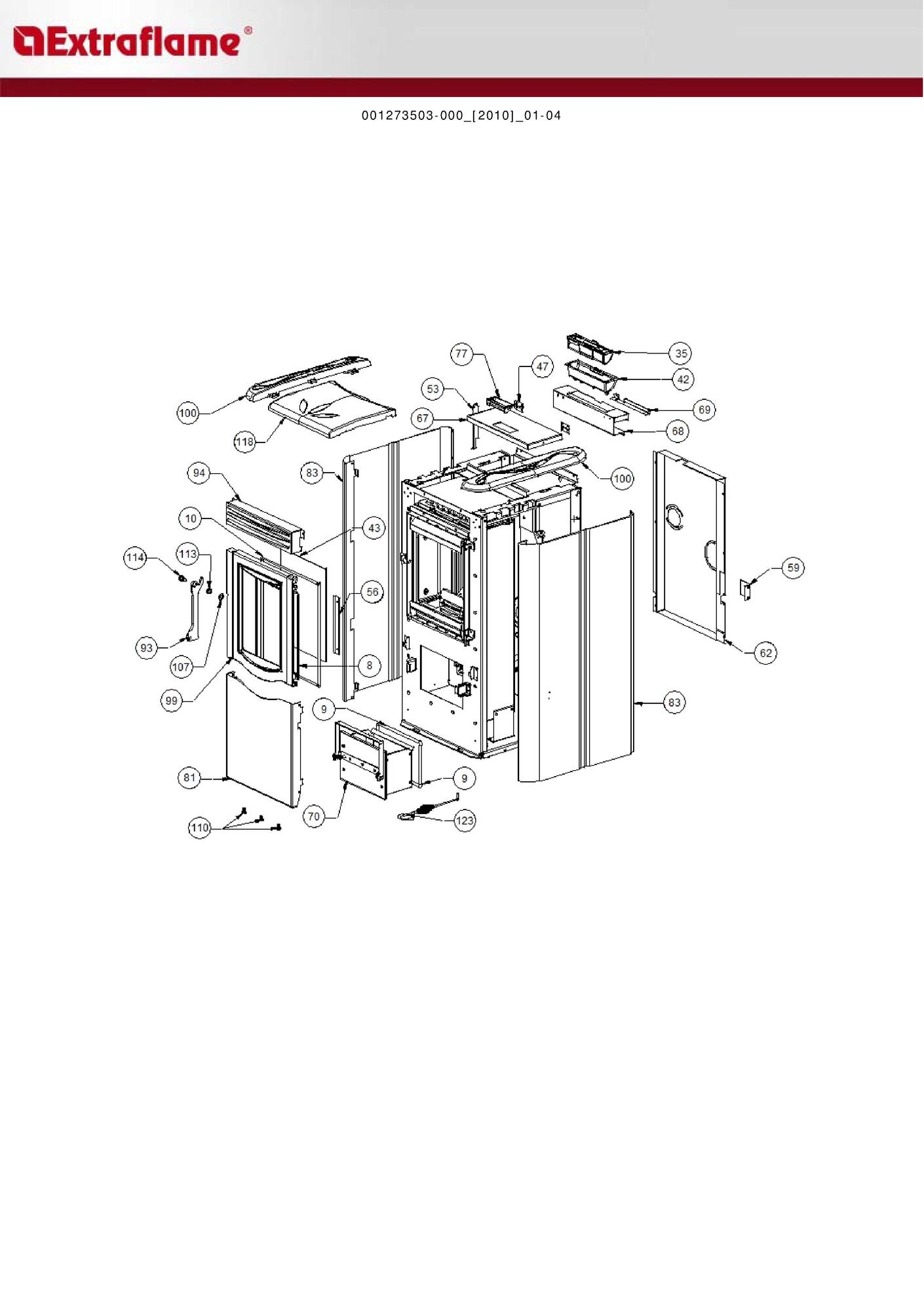

page 1

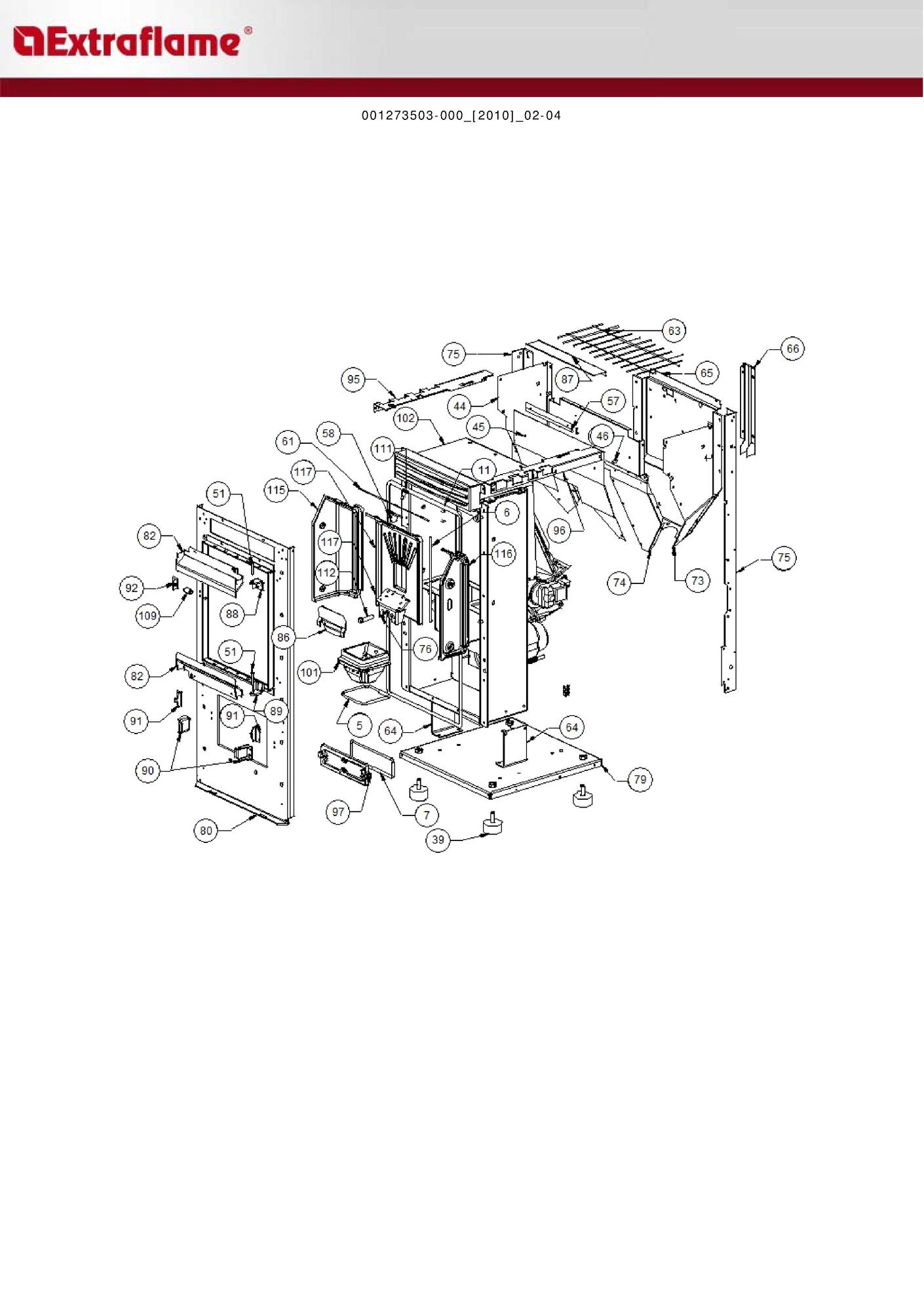

page 3

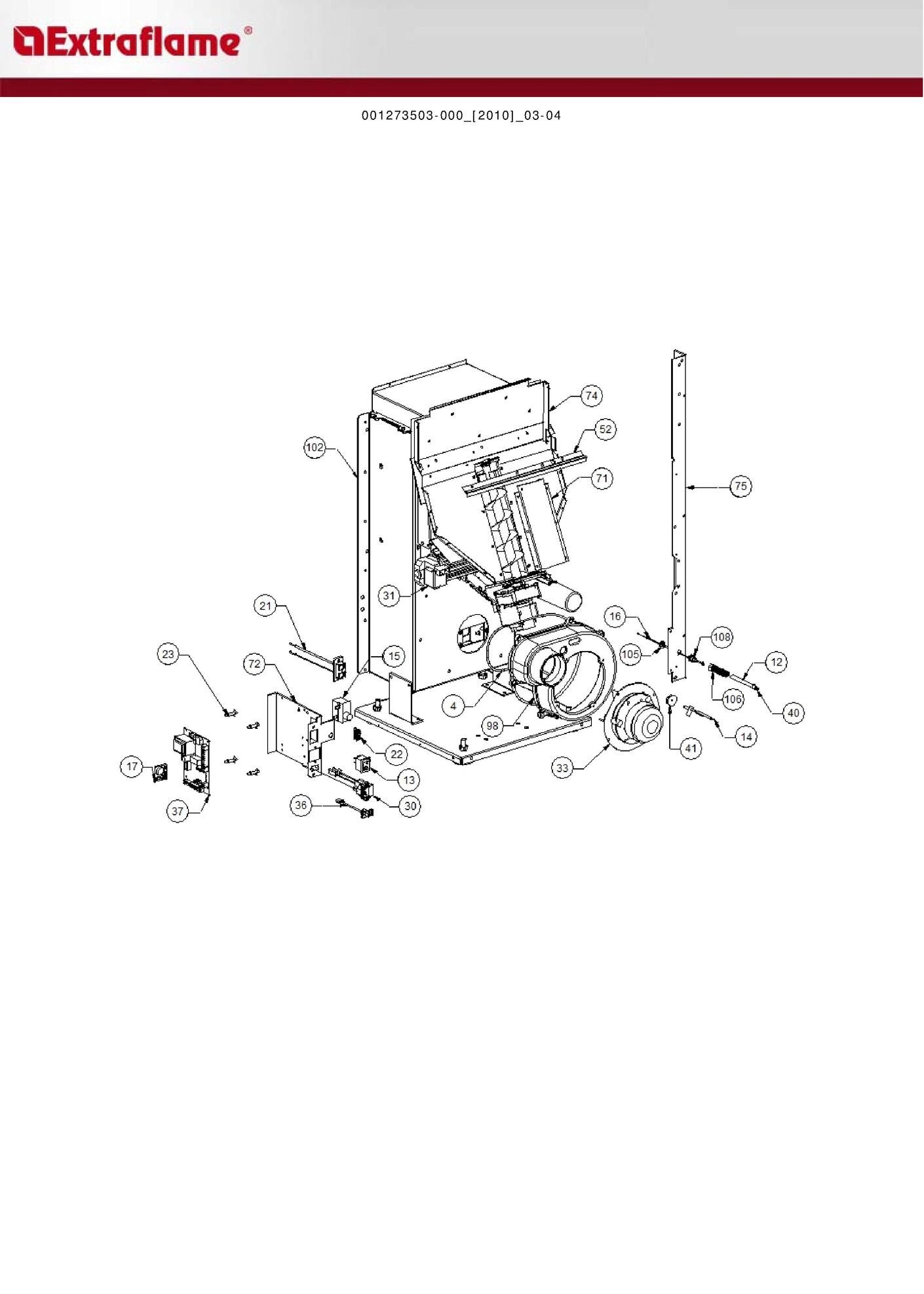

page 5

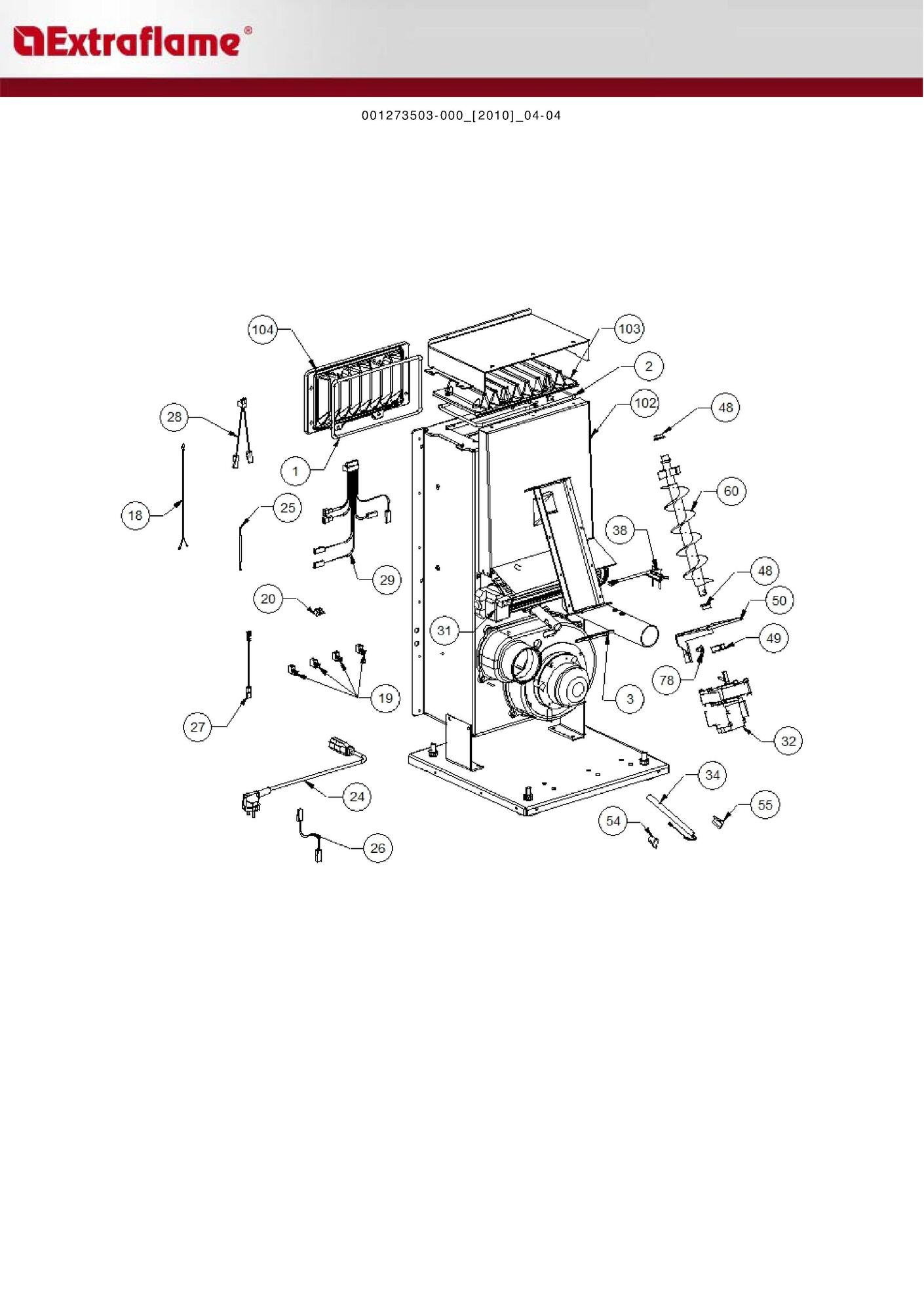

page 7

Position

Schéma

000006765	Garniture/tresse 4 mm	8
000006766	Garniture/tresse 8 mm	9
000006766	Garniture/tresse 8 mm	10
002272544	Afficheur led	35
002273007	Boîtier plastique	42
002276406	Vitrocéramique 4x220x313 mm	43
002277403	Charnière couvercle réservoir noir	47
002277472	Tige guide couvercle	53
002277583	équerre vitre	56
002278190	équerre réarmement thermostat	59
002278660	Dos zingué	62
002278671	Couvercle réservoir noir	67
002278672	Boîtier afficheur noir	68
002278673	équerre afficheur zingué	69
002279096	Tiroir cendres zingué	70
002303000	Poignée	77
003277153	Porte noire	81
003277284	Flanc rouge	83
003277514	Poignée noir	93
003277569	Grille noire	94
003278139	Porte fonte noir	99
003278171	Partie latérale fonte noir	100
006000827	Rondelle élastique 10 mm	107
006273006	Ressort	110
006277400	Hexagone pour réglage	113
006277401	Pivot laiton	114
007273196	Couverture céramique bordeaux	118
009278200	Tisonnier	123

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Rosy (2010)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 7	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	3 page 7	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	4 page 5	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	5 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	7 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	8 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006765	avec délai sur devis
	9 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	11 page 3	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	12 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	13 page 5	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	14 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	15 page 5	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	16 page 5	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	17 page 5	Chronothermostat	Extraflame Réf fabricant: 002000586	avec délai sur devis
	18 page 7	Sonde	Extraflame Réf fabricant: 002000705	avec délai sur devis
	19 page 7	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	20 page 7	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	21 page 5	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	22 page 5	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	23 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	24 page 7	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	25 page 7	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	26 page 7	Câble électrique	Extraflame Réf fabricant: 002270074	avec délai sur devis
	27 page 7	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	28 page 7	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	29 page 7	Câblage électrique	Extraflame Réf fabricant: 002270292	avec délai sur devis
	30 page 5	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	31 page 5	Ventilateur tangentiel	Extraflame Réf fabricant: 002271003	avec délai sur devis
	32 page 7	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	33 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271023	avec délai sur devis
	34 page 7	Bougie allumage 280 w câble 500 mm	Extraflame Réf fabricant: 002271028	avec délai sur devis
	35 page 1	Afficheur led	Extraflame Réf fabricant: 002272544	avec délai sur devis
	36 page 5	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	37 page 5	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	38 page 7	Capteur débitmètre	Extraflame Réf fabricant: 002272583	avec délai sur devis
	39 page 3	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	40 page 5	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	41 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	42 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273007	avec délai sur devis
	43 page 1	Vitrocéramique 4x220x313 mm	Extraflame Réf fabricant: 002276406	avec délai sur devis
	44 page 3	Paroi réservoir	Extraflame Réf fabricant: 002277049	avec délai sur devis
	45 page 3	Déflecteur air au baby flamme d	Extraflame Réf fabricant: 002277068	avec délai sur devis
	46 page 3	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	47 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	48 page 7	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	49 page 7	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	50 page 7	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	51 page 3	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	52 page 5	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	53 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002277472	avec délai sur devis
	54 page 7	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	55 page 7	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	56 page 1	équerre vitre	Extraflame Réf fabricant: 002277583	avec délai sur devis
	57 page 3	équerre grille étirée zinguée	Extraflame Réf fabricant: 002277599	avec délai sur devis
	58 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	59 page 1	équerre réarmement thermostat	Extraflame Réf fabricant: 002278190	avec délai sur devis
	60 page 7	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	61 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002278606	avec délai sur devis
	62 page 1	Dos zingué	Extraflame Réf fabricant: 002278660	avec délai sur devis
	63 page 3	Grille chromée	Extraflame Réf fabricant: 002278661	avec délai sur devis
	64 page 3	équerre chambre combustion zinguée	Extraflame Réf fabricant: 002278662	avec délai sur devis
	65 page 3	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002278668	avec délai sur devis
	66 page 3	Boîtier connecteur afficheur zingué	Extraflame Réf fabricant: 002278669	avec délai sur devis
	67 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 002278671	avec délai sur devis
	68 page 1	Boîtier afficheur noir	Extraflame Réf fabricant: 002278672	avec délai sur devis
	69 page 1	équerre afficheur zingué	Extraflame Réf fabricant: 002278673	avec délai sur devis
	70 page 1	Tiroir cendres zingué	Extraflame Réf fabricant: 002279096	avec délai sur devis
	71 page 5	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	72 page 5	Support carte	Extraflame Réf fabricant: 002279316	avec délai sur devis
	73 page 3	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002279340	avec délai sur devis
	74 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279349	avec délai sur devis
	75 page 3	Cornière zinguée	Extraflame Réf fabricant: 002279350	avec délai sur devis
	76 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002279714	avec délai sur devis
	77 page 1	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	78 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	79 page 3	Fond complet noir	Extraflame Réf fabricant: 003277148	avec délai sur devis
	80 page 3	Façade complète noir	Extraflame Réf fabricant: 003277149	avec délai sur devis
	81 page 1	Porte noire	Extraflame Réf fabricant: 003277153	avec délai sur devis
	82 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277156	avec délai sur devis
	83 page 1	Flanc rouge	Extraflame Réf fabricant: 003277284	avec délai sur devis
	86 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277416	avec délai sur devis
	87 page 3	Grille protection noir	Extraflame Réf fabricant: 003277420	avec délai sur devis
	88 page 3	Charnière noir	Extraflame Réf fabricant: 003277437	avec délai sur devis
	89 page 3	Charnière noir	Extraflame Réf fabricant: 003277438	avec délai sur devis
	90 page 3	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	91 page 3	équerre porte noire	Extraflame Réf fabricant: 003277472	avec délai sur devis
	92 page 3	équerre douille poignée noire	Extraflame Réf fabricant: 003277475	avec délai sur devis
	93 page 1	Poignée noir	Extraflame Réf fabricant: 003277514	avec délai sur devis
	94 page 1	Grille noire	Extraflame Réf fabricant: 003277569	avec délai sur devis
	95 page 3	Profil latéral noir	Extraflame Réf fabricant: 003277570	avec délai sur devis
	96 page 3	Profil latéral noir	Extraflame Réf fabricant: 003277571	avec délai sur devis
	97 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	98 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	99 page 1	Porte fonte noir	Extraflame Réf fabricant: 003278139	avec délai sur devis
	100 page 1	Partie latérale fonte noir	Extraflame Réf fabricant: 003278171	avec délai sur devis
	101 page 3	Brasier fonte	Extraflame Réf fabricant: 003278197	avec délai sur devis
	102 page 3	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278202	avec délai sur devis
	103 page 7	échangeur fonte noir	Extraflame Réf fabricant: 003278203	avec délai sur devis
	104 page 7	échangeur fonte noir	Extraflame Réf fabricant: 003278204	avec délai sur devis
	105 page 5	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	107 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	109 page 3	Douille	Extraflame Réf fabricant: 006008610	avec délai sur devis
	110 page 1	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	111 page 3	Pivot acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	112 page 3	Pivot acier	Extraflame Réf fabricant: 006277075	avec délai sur devis
	113 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	114 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	115 page 3	Paroi fonte	Extraflame Réf fabricant: 007270072	avec délai sur devis
	116 page 3	Paroi fonte	Extraflame Réf fabricant: 007270073	avec délai sur devis
	117 page 3	Paroi fonte	Extraflame Réf fabricant: 007270074	avec délai sur devis
	118 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273196	avec délai sur devis
	123 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Rosy (2010) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
