Poêle Extraflame Extraflame Elisir (2012)

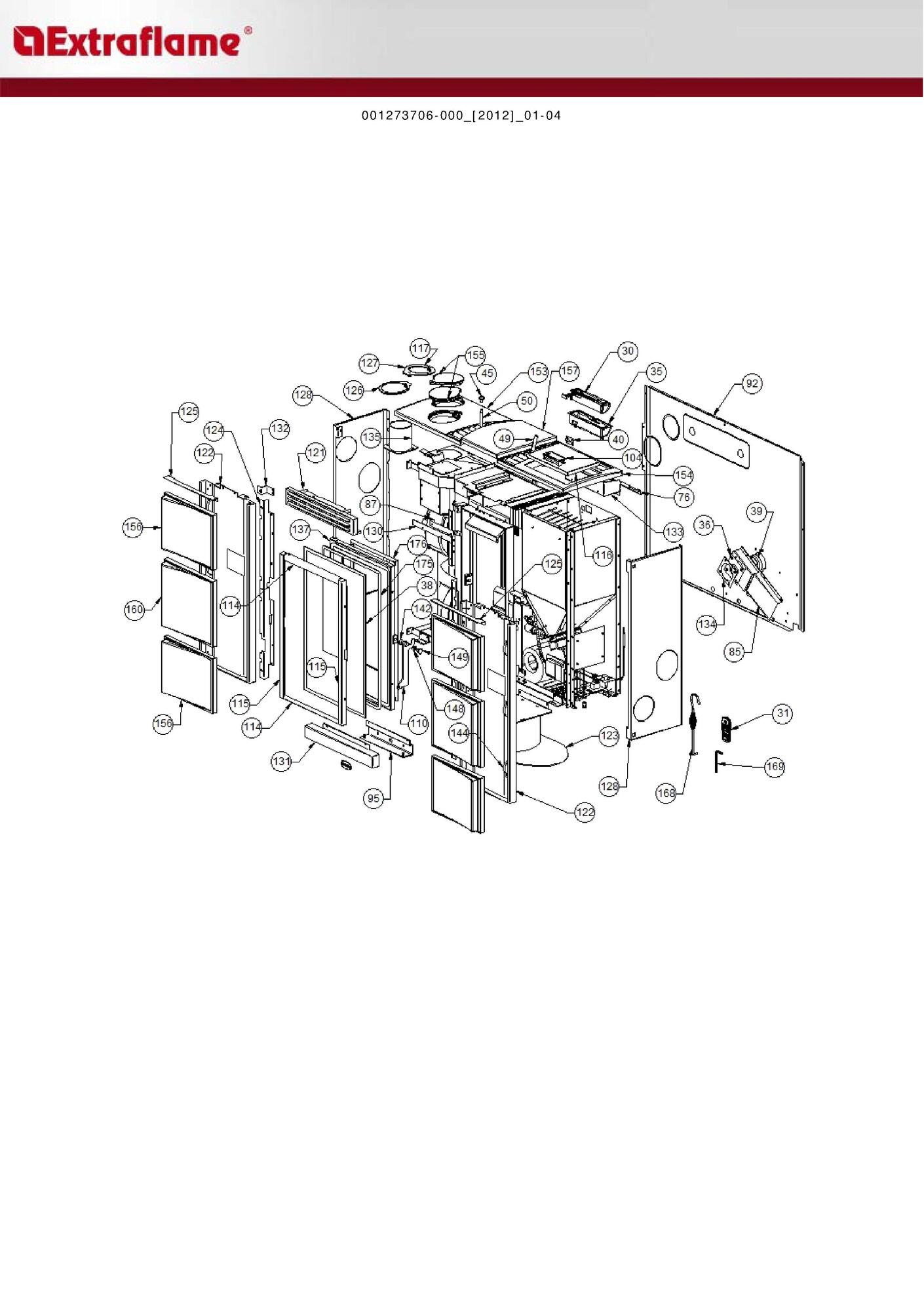

page 1
page 3

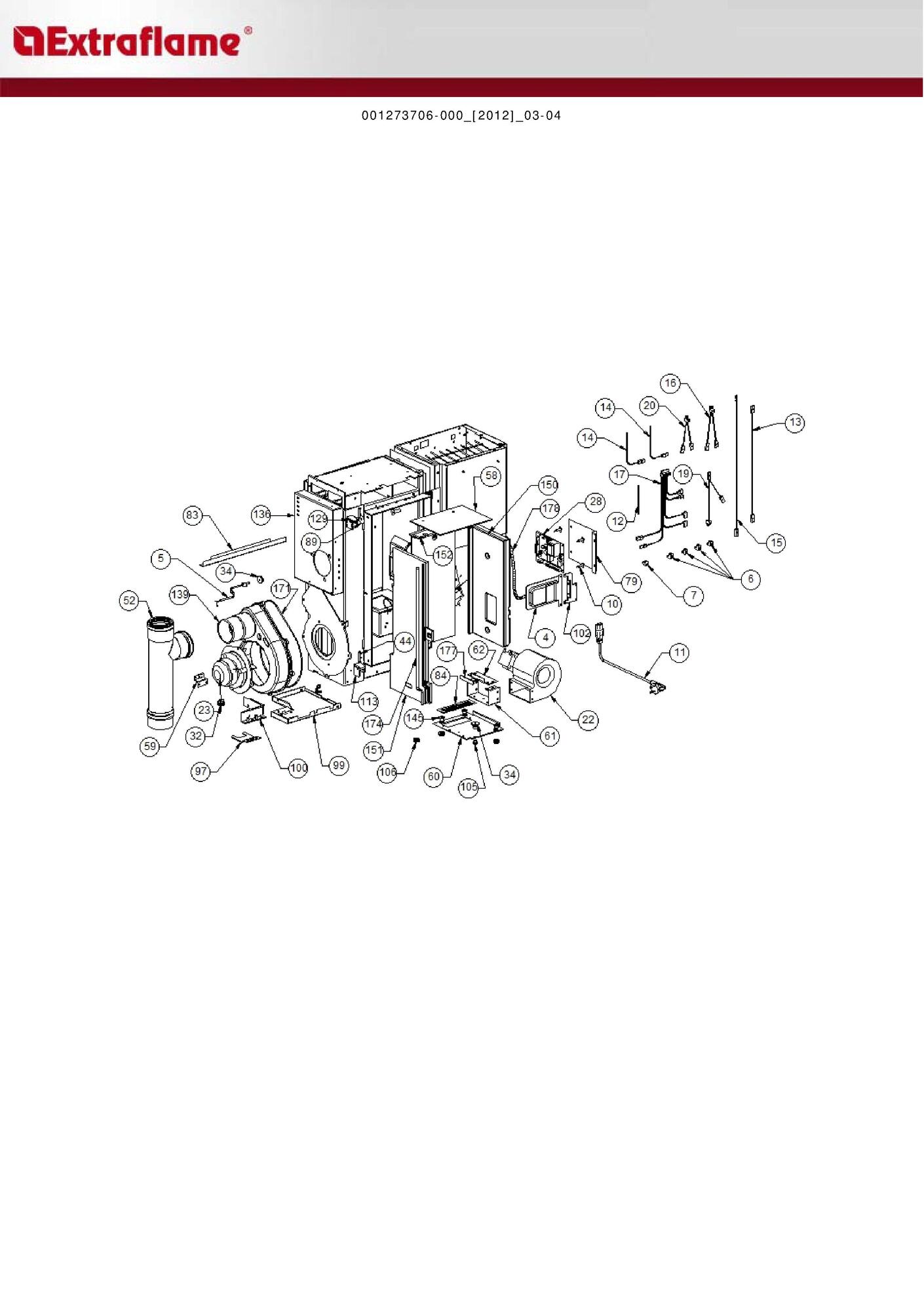

page 5

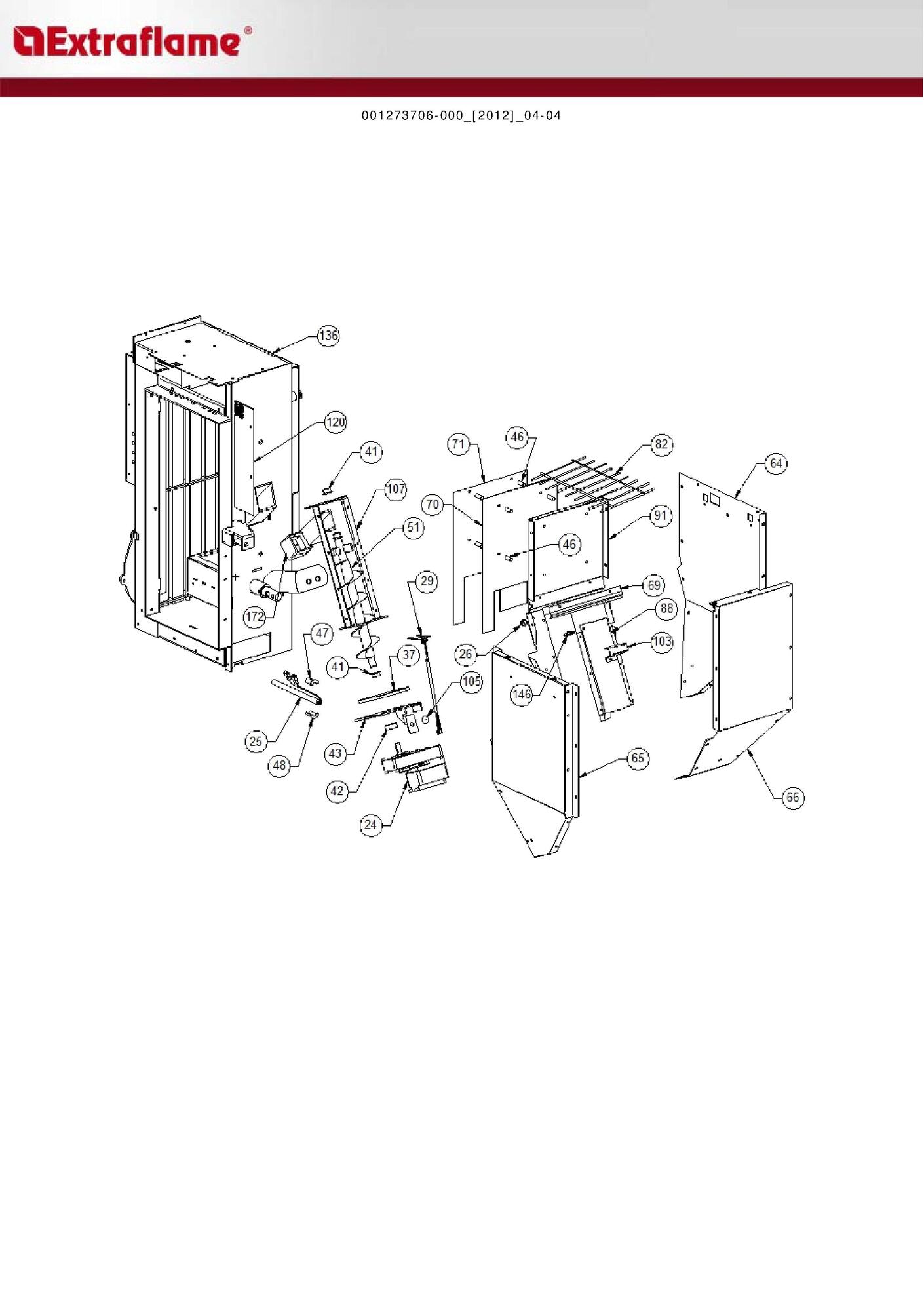

page 7
Pièces détachées Poêle Extraflame Extraflame Elisir (2012) chez Pièces Express


Référence fabricant
Position Schéma
002272587 Afficheur lcd 30
002272591 Télécommande 31
002273025 Boîtier plastique 35
002273302 Garniture silicone 82x82x2 mm 36
002276420 Vitrocéramique 4x561x349.6 mm 38
002276500 Rallonge tuyau d air 39
002277403 Charnière couvercle réservoir noir 40
002277487 Pommeau laiton doré 45
002278100 Tige guide couvercle zinguée 49
002278117 Tige guide racleurs 50
002279265 équerre afficheur zingué 76
002279289 Boîtier prise d air zingué 85
002279302 Oméga déflecteur zingué 87
002279430 Dos zingué 92
002279434 Support tableau de bord zingué 95
002303000 Poignée 104
003277339 Poignée noir 110
003277343 Cadre bloque-vitre noir 114
003277344 Cadre bloque-vitre noir 115
003277347 Couvercle réservoir noir 116
003277348 Bouchon noir 117
003277353 Grille noire 121
003277354 Flanc noir 122
003277355 Piedéstal noir 123
003277356 Profil flanc noir 124
003277357 Profil carreau noir 125
003277358 Bouchon noir 126
003277359 Bouchon noir 127
003277360 Flanc noir 128
003277362 Plaque déflecteur noire 130
003277380 Tableau de bord noir 131
003277381 équerre flanc noir 132
003277670 Crochet boîtier synoptique 133
003277869 Bride garniture noir 134
003277884 Tuyau air noir 135
003278175 Porte fonte noir 137
006000827 Rondelle élastique 10 mm 142
006273004 Ressort acier 144
006277400 Hexagone pour réglage 148
006277401 Pivot laiton 149
007270166 Couverture fonte noir 153
007270167 Couverture fonte noir 154
007270168 Bouchon fonte noir 155
007273202 Carreau céramique bordeaux 156
007273203 Couverture céramique bordeaux 157
007273207 Carreau céramique bordeaux 160
009278200 Tisonnier 168
009278201 Clé hexagonale 169
000006774 Garniture/tresse 10x2 mm 175
000006773 Garniture/tresse 12 mm 176


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Poêle Extraflame Extraflame Elisir (2012)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 3 Interrupteur bipolaire

Extraflame
Réf fabricant: 002000504
avec délai
sur devis
2 page 3 Thermostat à bulbe 85°c

Extraflame
Réf fabricant: 002000566
avec délai
sur devis
3 page 3 Sonde 550 mm

Extraflame
Réf fabricant: 002000570
avec délai
sur devis
4 page 5 Pressostat

Extraflame
Réf fabricant: 002000588
avec délai
sur devis
5 page 5 Sonde 1500 mm

Extraflame
Réf fabricant: 002000703
avec délai
sur devis
6 page 5 Connecteur

Extraflame
Réf fabricant: 002001313
avec délai
sur devis
7 page 5 Connecteur

Extraflame
Réf fabricant: 002001321
avec délai
sur devis
8 page 3 Connecteur

Extraflame
Réf fabricant: 002001324
avec délai
sur devis
9 page 3 Bornier

Extraflame
Réf fabricant: 002001663
avec délai
sur devis
10 page 5 Entretoise carte

Extraflame
Réf fabricant: 002006202
avec délai
sur devis
11 page 5 Câble d alimentation

Extraflame
Réf fabricant: 002270002
avec délai
sur devis
12 page 5 Câble électrique

Extraflame
Réf fabricant: 002270040
avec délai
sur devis
13 page 5 Câble électrique

Extraflame
Réf fabricant: 002270058
avec délai
sur devis
14 page 5 Câble électrique

Extraflame
Réf fabricant: 002270075
avec délai
sur devis
15 page 5 Câble électrique

Extraflame
Réf fabricant: 002270083
avec délai
sur devis
16 page 5 Câblage électrique

Extraflame
Réf fabricant: 002270290
avec délai
sur devis
17 page 5 Câblage électrique

Extraflame
Réf fabricant: 002270297
avec délai
sur devis
18 page 3 Fiche tripolaire

Extraflame
Réf fabricant: 002270298
avec délai
sur devis
19 page 5 Câblage électrique

Extraflame
Réf fabricant: 002270304
avec délai
sur devis
20 page 5 Câblage électrique

Extraflame
Réf fabricant: 002270326
avec délai
sur devis
21 page 3 Moteur centrifuge

Extraflame
Réf fabricant: 002271018
avec délai
sur devis
22 page 5 Moteur centrifuge

Extraflame
Réf fabricant: 002271020
avec délai
sur devis
23 page 5 Moteur sortie fumée

Extraflame
Réf fabricant: 002271023
avec délai
sur devis
24 page 7 Motoréducteur

Extraflame
Réf fabricant: 002271032
avec délai
sur devis
25 page 7 Bougie allumage 300 w avec faston

Extraflame
Réf fabricant: 002271036
avec délai
sur devis
26 page 7 Passe-câble

Extraflame
Réf fabricant: 002271304
avec délai
sur devis
27 page 3 Câble électrique

Extraflame
Réf fabricant: 002272551
avec délai
sur devis
28 page 5 Carte électronique

Extraflame
Réf fabricant: 002272575
avec délai
sur devis
29 page 7 Capteur débitmètre

Extraflame
Réf fabricant: 002272582
avec délai
sur devis
30 page 1 Afficheur lcd

Extraflame
Réf fabricant: 002272587
avec délai
sur devis
31 page 1 Télécommande

Extraflame
Réf fabricant: 002272591
avec délai
sur devis
32 page 3 Pommeau

Extraflame
Réf fabricant: 002273001
avec délai
sur devis
33 page 3 Capuchon

Extraflame
Réf fabricant: 002273005
avec délai
sur devis
34 page 5 Tampon en caoutchouc

Extraflame
Réf fabricant: 002273006
avec délai
sur devis
35 page 1 Boîtier plastique

Extraflame
Réf fabricant: 002273025
avec délai
sur devis
36 page 1 Garniture silicone 82x82x2 mm

Extraflame
Réf fabricant: 002273302
avec délai
sur devis
37 page 7 Garniture

Extraflame
Réf fabricant: 002273314
avec délai
sur devis
38 page 1 Vitrocéramique 4x561x349.6 mm

Extraflame
Réf fabricant: 002276420
avec délai
sur devis
39 page 1 Rallonge tuyau d air

Extraflame
Réf fabricant: 002276500
avec délai
sur devis
40 page 1 Charnière couvercle réservoir noir

Extraflame
Réf fabricant: 002277403
avec délai
sur devis
41 page 7 Douilles bridées

Extraflame
Réf fabricant: 002277405
avec délai
sur devis
42 page 7 Bague 30x10 mm

Extraflame
Réf fabricant: 002277410
avec délai
sur devis
43 page 7 Bride blocage motoréducteur

Extraflame
Réf fabricant: 002277426
avec délai
sur devis
44 page 5 Rivet 5x35 bruni

Extraflame
Réf fabricant: 002277456
avec délai
sur devis
45 page 1 Pommeau laiton doré

Extraflame
Réf fabricant: 002277487
avec délai
sur devis
46 page 7 Entretoise 8x18 mm

Extraflame
Réf fabricant: 002277537
avec délai
sur devis
47 page 7 Support résistance fileté zingué

Extraflame
Réf fabricant: 002277576
avec délai
sur devis
48 page 7 Support résistance zingué

Extraflame
Réf fabricant: 002277577
avec délai
sur devis
49 page 1 Tige guide couvercle zinguée

Extraflame
Réf fabricant: 002278100
avec délai
sur devis
50 page 1 Tige guide racleurs

Extraflame
Réf fabricant: 002278117
avec délai
sur devis
51 page 7 Spirale pellet

Extraflame
Réf fabricant: 002278401
avec délai
sur devis
52 page 5 Tube en "t" noir

Extraflame
Réf fabricant: 002278490
avec délai
sur devis
53 page 3 Bride moteur canalisation zinguée

Extraflame
Réf fabricant: 002279214
avec délai
sur devis
54 page 3 Boîtier canalisation zingué

Extraflame
Réf fabricant: 002279216
avec délai
sur devis
55 page 3 Bride air canalisation zinguée

Extraflame
Réf fabricant: 002279217
avec délai
sur devis
56 page 3 Carter canalisation zinguée

Extraflame
Réf fabricant: 002279218
avec délai
sur devis
57 page 3 Fermeture canalisation zinguée

Extraflame
Réf fabricant: 002279219
avec délai
sur devis
58 page 5 Déflecteur acier inox

Extraflame
Réf fabricant: 002279221
avec délai
sur devis
59 page 5 équerre dos zinguée

Extraflame
Réf fabricant: 002279225
avec délai
sur devis
60 page 5 Plaque moteur zinguée

Extraflame
Réf fabricant: 002279226
avec délai
sur devis
61 page 5 Conduite air ambiant zingué

Extraflame
Réf fabricant: 002279227
avec délai
sur devis
62 page 5 Fermeture air ambiant zingué

Extraflame
Réf fabricant: 002279228
avec délai
sur devis
63 page 3 Grille étirée zinguée

Extraflame
Réf fabricant: 002279230
avec délai
sur devis
64 page 7 Paroi postérieure réservoir zinguée

Extraflame
Réf fabricant: 002279235
avec délai
sur devis
65 page 7 Paroi antérieure réservoir zinguée

Extraflame
Réf fabricant: 002279236
avec délai
sur devis
66 page 7 Paroi droite réservoir zingué

Extraflame
Réf fabricant: 002279237
avec délai
sur devis
67 page 3 Profil zingué

Extraflame
Réf fabricant: 002279239
avec délai
sur devis
68 page 3 Tiroir cendres zingué

Extraflame
Réf fabricant: 002279243
avec délai
sur devis
69 page 7 équerre thermostat zinguée

Extraflame
Réf fabricant: 002279245
avec délai
sur devis
70 page 7 Déflecteur réservoir

Extraflame
Réf fabricant: 002279250
avec délai
sur devis
71 page 7 Déflecteur chambre combustion

Extraflame
Réf fabricant: 002279251
avec délai
sur devis
72 page 3 Fermeture carter canalisation zinguée

Extraflame
Réf fabricant: 002279257
avec délai
sur devis
73 page 3 étrier flanc zingué

Extraflame
Réf fabricant: 002279258
avec délai
sur devis
74 page 3 étrier couvercle fonte zingué

Extraflame
Réf fabricant: 002279260
avec délai
sur devis
75 page 3 équerre flanc

Extraflame
Réf fabricant: 002279262
avec délai
sur devis
76 page 1 équerre afficheur zingué

Extraflame
Réf fabricant: 002279265
avec délai
sur devis
77 page 3 Plaque zinguée

Extraflame
Réf fabricant: 002279266
avec délai
sur devis
78 page 3 équerre flanc zinguée

Extraflame
Réf fabricant: 002279267
avec délai
sur devis
79 page 5 Support carte électronique zingué

Extraflame
Réf fabricant: 002279268
avec délai
sur devis
80 page 3 étrier couvercle fonte zingué

Extraflame
Réf fabricant: 002279269
avec délai
sur devis
81 page 3 Cloison canalisation zinguée

Extraflame
Réf fabricant: 002279270
avec délai
sur devis
82 page 7 Grille chromée

Extraflame
Réf fabricant: 002279273
avec délai
sur devis
83 page 5 Goulotte câblage zinguée

Extraflame
Réf fabricant: 002279274
avec délai
sur devis
84 page 5 Grille étirée zinguée

Extraflame
Réf fabricant: 002279276
avec délai
sur devis
85 page 1 Boîtier prise d air zingué

Extraflame
Réf fabricant: 002279289
avec délai
sur devis
86 page 3 Couvercle boîtier canalisation zingué

Extraflame
Réf fabricant: 002279296
avec délai
sur devis
87 page 1 Oméga déflecteur zingué

Extraflame
Réf fabricant: 002279302
avec délai
sur devis
88 page 7 Couvercle spirale zingué

Extraflame
Réf fabricant: 002279315
avec délai
sur devis
89 page 5 Rondelle 6,5x28x2 zinguée

Extraflame
Réf fabricant: 002279318
avec délai
sur devis
90 page 3 Cornière zinguée

Extraflame
Réf fabricant: 002279386
avec délai
sur devis
91 page 7 Paroi réservoir zinguée

Extraflame
Réf fabricant: 002279387
avec délai
sur devis
92 page 1 Dos zingué

Extraflame
Réf fabricant: 002279430
avec délai
sur devis
93 page 3 Support zingué

Extraflame
Réf fabricant: 002279432
avec délai
sur devis
94 page 3 équerre câble alimentation zinguée

Extraflame
Réf fabricant: 002279433
avec délai
sur devis
95 page 1 Support tableau de bord zingué

Extraflame
Réf fabricant: 002279434
avec délai
sur devis
96 page 3 Diviseur brasier acier

Extraflame
Réf fabricant: 002279714
avec délai
sur devis
97 page 5 équerre inspection tuyau zinguée

Extraflame
Réf fabricant: 002279790
avec délai
sur devis
98 page 3 Profil zingué

Extraflame
Réf fabricant: 002279791
avec délai
sur devis
99 page 5 Grille perforée zinguée

Extraflame
Réf fabricant: 002279792
avec délai
sur devis
100 page 5 équerre grille perforée zinguée

Extraflame
Réf fabricant: 002279793
avec délai
sur devis
101 page 3 Profil zingué

Extraflame
Réf fabricant: 002279794
avec délai
sur devis
102 page 5 Support pressostat

Extraflame
Réf fabricant: 002287134
avec délai
sur devis
103 page 7 Goulotte protection tuyau

Extraflame
Réf fabricant: 002287135
avec délai
sur devis
104 page 1 Poignée

Extraflame
Réf fabricant: 002303000
avec délai
sur devis
105 page 5 Tampon en caoutchouc

Extraflame
Réf fabricant: 002303006
avec délai
sur devis
106 page 5 Passe-câble

Extraflame
Réf fabricant: 002311301
avec délai
sur devis
107 page 7 Ensemble tuyau d alimentation pellet noir

Extraflame
Réf fabricant: 003277336
avec délai
sur devis
108 page 3 Déflecteur noir

Extraflame
Réf fabricant: 003277337
avec délai
sur devis
109 page 3 épaisseur 5 mm noir

Extraflame
Réf fabricant: 003277338
avec délai
sur devis
110 page 1 Poignée noir

Extraflame
Réf fabricant: 003277339
avec délai
sur devis
111 page 3 Pare-flamme noir

Extraflame
Réf fabricant: 003277340
avec délai
sur devis
112 page 3 Déflecteur complet noir

Extraflame
Réf fabricant: 003277341
avec délai
sur devis
113 page 5 Charnière noir

Extraflame
Réf fabricant: 003277342
avec délai
sur devis
114 page 1 Cadre bloque-vitre noir

Extraflame
Réf fabricant: 003277343
avec délai
sur devis
115 page 1 Cadre bloque-vitre noir

Extraflame
Réf fabricant: 003277344
avec délai
sur devis
116 page 1 Couvercle réservoir noir

Extraflame
Réf fabricant: 003277347
avec délai
sur devis
117 page 1 Bouchon noir

Extraflame
Réf fabricant: 003277348
avec délai
sur devis
118 page 3 Support microrupteur noir

Extraflame
Réf fabricant: 003277350
avec délai
sur devis
119 page 3 Grille protection pellet noir

Extraflame
Réf fabricant: 003277351
avec délai
sur devis
120 page 7 Grille perforée noire

Extraflame
Réf fabricant: 003277352
avec délai
sur devis
121 page 1 Grille noire

Extraflame
Réf fabricant: 003277353
avec délai
sur devis
122 page 1 Flanc noir

Extraflame
Réf fabricant: 003277354
avec délai
sur devis
123 page 1 Piedéstal noir

Extraflame
Réf fabricant: 003277355
avec délai
sur devis
124 page 1 Profil flanc noir

Extraflame
Réf fabricant: 003277356
avec délai
sur devis
125 page 1 Profil carreau noir

Extraflame
Réf fabricant: 003277357
avec délai
sur devis
126 page 1 Bouchon noir

Extraflame
Réf fabricant: 003277358
avec délai
sur devis
127 page 1 Bouchon noir

Extraflame
Réf fabricant: 003277359
avec délai
sur devis
128 page 1 Flanc noir

Extraflame
Réf fabricant: 003277360
avec délai
sur devis
129 page 5 Charnière noir

Extraflame
Réf fabricant: 003277361
avec délai
sur devis
130 page 1 Plaque déflecteur noire

Extraflame
Réf fabricant: 003277362
avec délai
sur devis
131 page 1 Tableau de bord noir

Extraflame
Réf fabricant: 003277380
avec délai
sur devis
132 page 1 équerre flanc noir

Extraflame
Réf fabricant: 003277381
avec délai
sur devis
133 page 1 Crochet boîtier synoptique

Extraflame
Réf fabricant: 003277670
avec délai
sur devis
134 page 1 Bride garniture noir

Extraflame
Réf fabricant: 003277869
avec délai
sur devis
135 page 3 Tuyau air noir

Extraflame
Réf fabricant: 003277884
avec délai
sur devis
136 page 5 Ensemble chambre combustion noire

Extraflame
Réf fabricant: 003278174
avec délai
sur devis
137 page 1 Porte fonte noir

Extraflame
Réf fabricant: 003278175
avec délai
sur devis
138 page 3 Brasier fonte

Extraflame
Réf fabricant: 003278197
avec délai
sur devis
139 page 5 Coque vis sans fin fonte noir

Extraflame
Réf fabricant: 004278124
avec délai
sur devis
141 page 3 écrou

Extraflame
Réf fabricant: 006000715
avec délai
sur devis
142 page 1 Rondelle élastique 10 mm

Extraflame
Réf fabricant: 006000827
avec délai
sur devis
143 page 3 Corps droit 1/8

Extraflame
Réf fabricant: 006008507
avec délai
sur devis
144 page 1 Ressort acier

Extraflame
Réf fabricant: 006273004
avec délai
sur devis
145 page 5 Douille

Extraflame
Réf fabricant: 006277013
avec délai
sur devis
146 page 7 Raccord pour tube 6 mm

Extraflame
Réf fabricant: 006277069
avec délai
sur devis
147 page 3 Pivot acier

Extraflame
Réf fabricant: 006277075
avec délai
sur devis
148 page 1 Hexagone pour réglage

Extraflame
Réf fabricant: 006277400
avec délai
sur devis
149 page 1 Pivot laiton

Extraflame
Réf fabricant: 006277401
avec délai
sur devis
150 page 5 Paroi fonte

Extraflame
Réf fabricant: 007270127
avec délai
sur devis
151 page 5 Paroi fonte

Extraflame
Réf fabricant: 007270128
avec délai
sur devis
152 page 5 Paroi fonte

Extraflame
Réf fabricant: 007270129
avec délai
sur devis
153 page 1 Couverture fonte noir

Extraflame
Réf fabricant: 007270166
avec délai
sur devis
154 page 1 Couverture fonte noir

Extraflame
Réf fabricant: 007270167
avec délai
sur devis
155 page 1 Bouchon fonte noir

Extraflame
Réf fabricant: 007270168
avec délai
sur devis
156 page 1 Carreau céramique bordeaux

Extraflame
Réf fabricant: 007273202
avec délai
sur devis
157 page 1 Couverture céramique bordeaux

Extraflame
Réf fabricant: 007273203
avec délai
sur devis
160 page 1 Carreau céramique bordeaux

Extraflame
Réf fabricant: 007273207
avec délai
sur devis
168 page 1 Tisonnier

Extraflame
Réf fabricant: 009278200
avec délai
sur devis
169 page 1 Clé hexagonale

Extraflame
Réf fabricant: 009278201
avec délai
sur devis
170 page 3 Garniture/tresse 6 mm

Extraflame
Réf fabricant: 000006762
avec délai
sur devis
171 page 5 Garniture/tresse 4 mm

Extraflame
Réf fabricant: 000006761
avec délai
sur devis
172 page 7 Garniture/tresse 20x2 mm

Extraflame
Réf fabricant: 000006775
avec délai
sur devis
173 page 3 Tube 8 mm

Extraflame
Réf fabricant: 000006906
avec délai
sur devis
174 page 5 Garniture/tresse 6 mm

Extraflame
Réf fabricant: 000006763
avec délai
sur devis
175 page 1 Garniture/tresse 10x2 mm

Extraflame
Réf fabricant: 000006774
avec délai
sur devis
176 page 1 Garniture/tresse 12 mm

Extraflame
Réf fabricant: 000006773
avec délai
sur devis
177 page 5 Garniture/tresse 10x3 mm

Extraflame
Réf fabricant: 000006760
avec délai
sur devis
178 page 5 Tube 8 mm

Extraflame
Réf fabricant: 000006913
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Extraflame Elisir (2012) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242

4.7
156 avis
