Poêle Extraflame Ecologica (2012)

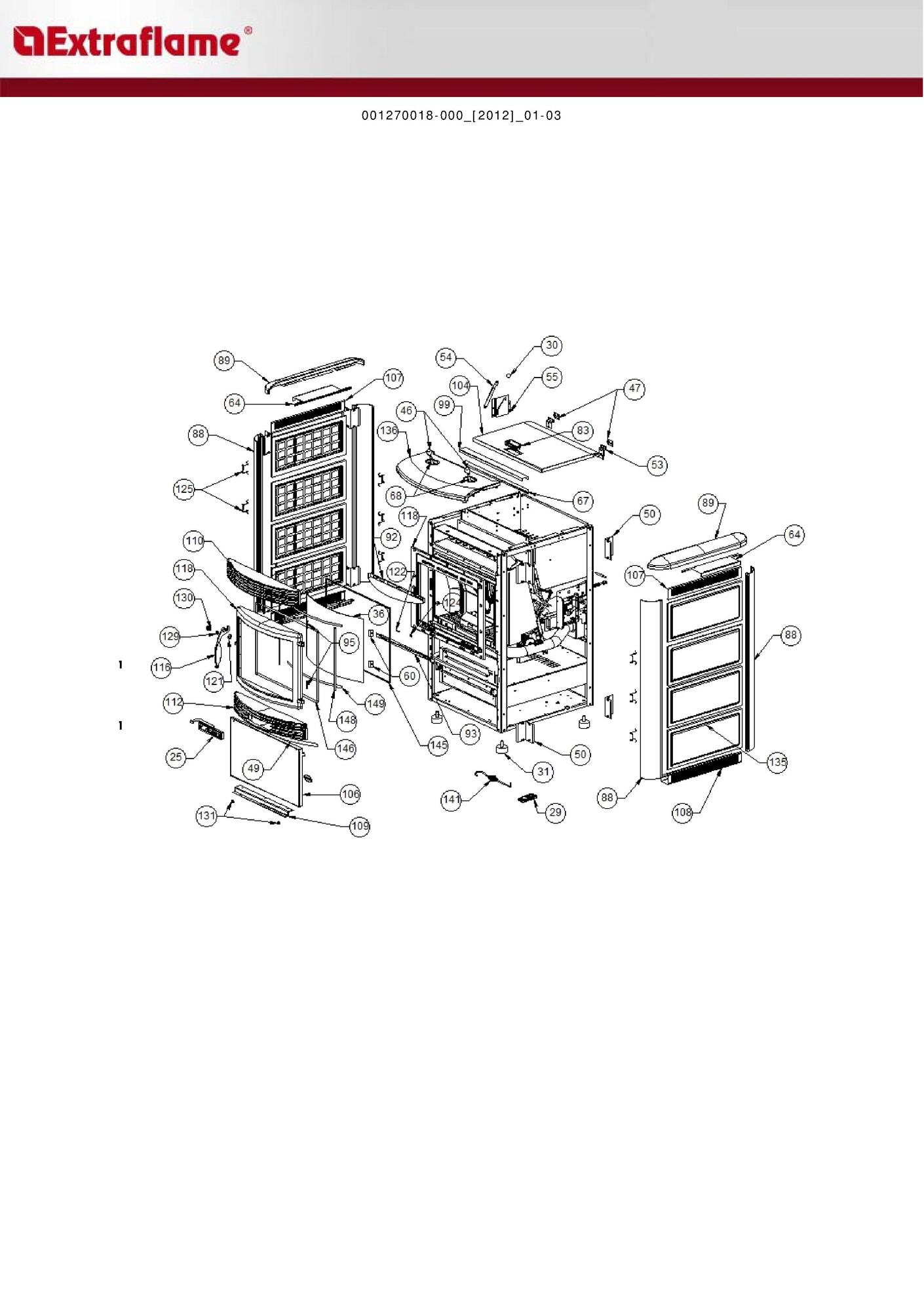

page 1

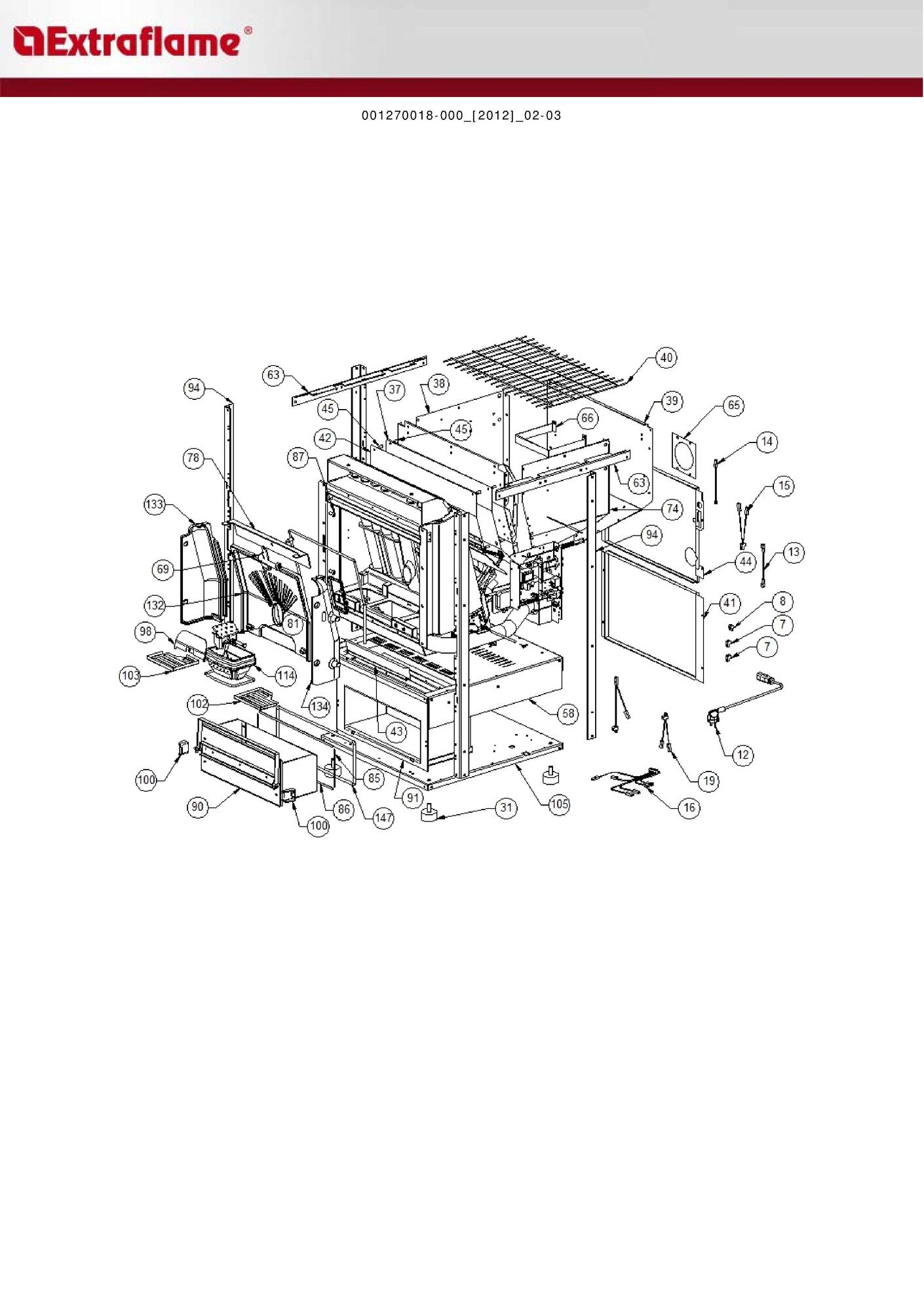

page 3

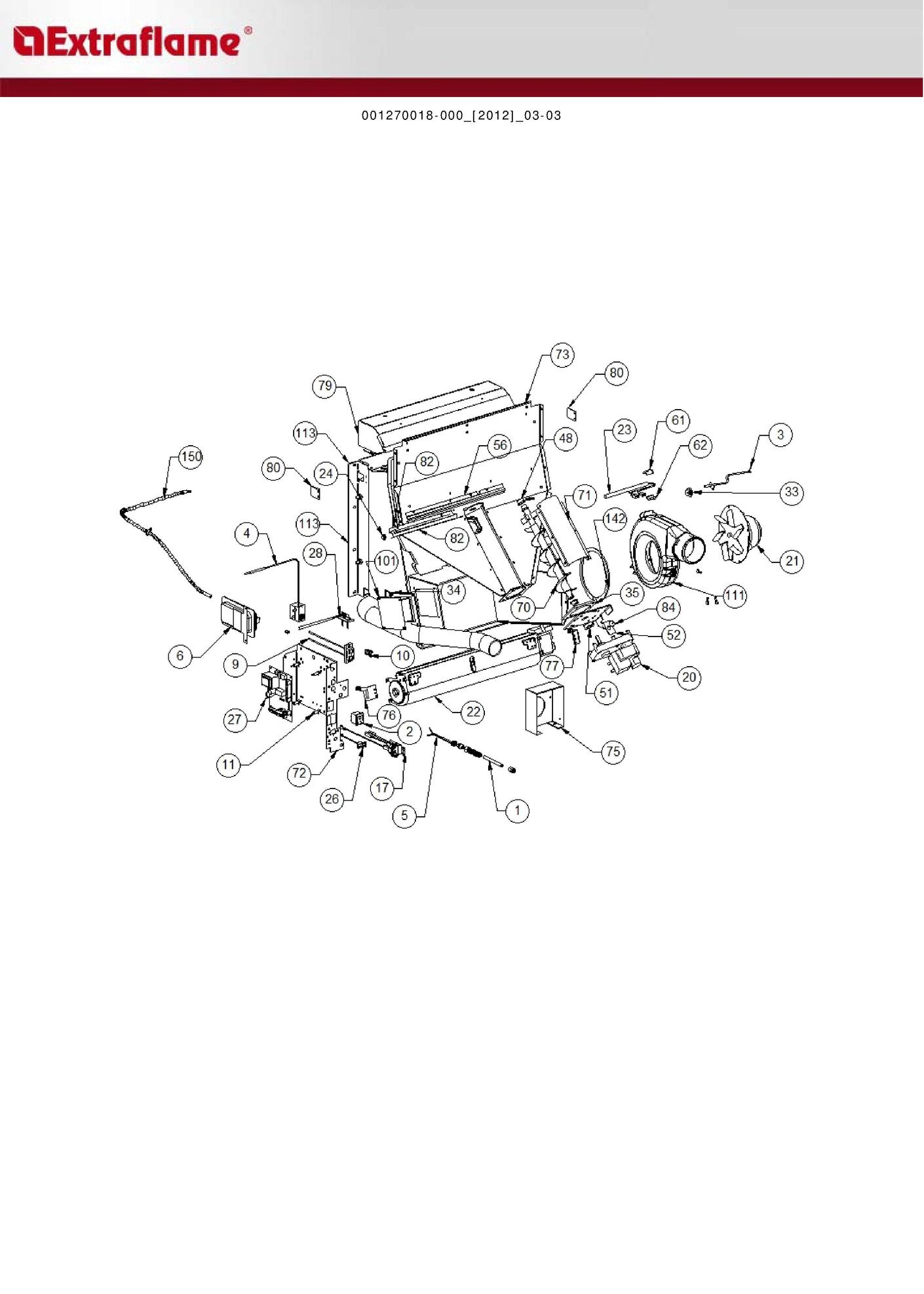

page 5

Position

Schéma

002272546	Afficheur led	25
002272590	Télécommande	29
002273000	Pommeau	30
002273003	Pied caoutchouc m10 50x25 mm	31
002276400	Vitrocéramique	36
002277401	Pommeau laiton doré	46
002277403	Charnière couvercle réservoir noir	47
002277406	Poignée laiton tiroir	49
002277408	Support mât zingué	50
002277427	Plaquette charnière	53
002277432	Tige guide couvercle	54
002277433	Support tige couvercle zingué	55
002277549	Cadre bloque-vitre	60
002277710	Protection angles	64
002278053	équerre grille étirée zinguée	67
002278116	Tige guide racleurs	68
002303000	Poignée	83
003277033	Mât aluminium noir	88
003277052	Couverture noir	89
003277225	Déflecteur air noir	92
003277226	Déflecteur air noir	93
003277400	Rivet 5x35 doré	95
003277423	Grille protection noir	99
003277822	Couvercle réservoir noir	104
003277826	Porte noire	106
003277836	Profil carreau noir	107
003277837	Profil carreaux noir	108
003277839	équerre porte noire	109
003278026	Grille fonte noire	110
003278094	Grille fonte noire	112
004274501	Poignée bordeaux	116
004278100	Ensemble porte et façade noire	118
006000827	Rondelle élastique 10 mm	121
006003200	Fiche 24x4 mm	122
006008600	Douille	124
006273000	Ressort	125
006277400	Hexagone pour réglage	129
006277401	Pivot laiton	130
006503001	Ressort	131
007273000	Carreau céramique bordeaux	135
007273001	Couverture céramique bordeaux	136
009278200	Tisonnier	141
000006761	Garniture/tresse 4 mm	145
000006766	Garniture/tresse 8 mm	146
000006767	Garniture/tresse 8x2 mm	148
000006774	Garniture/tresse 10x2 mm	149

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Ecologica (2012)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	2 page 5	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	3 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	4 page 5	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	5 page 5	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	6 page 5	Pressostat	Extraflame Réf fabricant: 002000588	avec délai sur devis
	7 page 3	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	8 page 3	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	9 page 5	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	10 page 5	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	11 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	12 page 3	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	13 page 3	Câble électrique	Extraflame Réf fabricant: 002270074	avec délai sur devis
	14 page 3	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	15 page 3	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	16 page 3	Câblage électrique	Extraflame Réf fabricant: 002270293	avec délai sur devis
	17 page 5	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	19 page 3	Câblage électrique	Extraflame Réf fabricant: 002270327	avec délai sur devis
	20 page 5	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	21 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271023	avec délai sur devis
	22 page 5	Ventilateur tangentiel 480 mm	Extraflame Réf fabricant: 002271024	avec délai sur devis
	23 page 5	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	24 page 5	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	25 page 1	Afficheur led	Extraflame Réf fabricant: 002272546	avec délai sur devis
	26 page 5	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	27 page 5	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	28 page 5	Capteur débitmètre	Extraflame Réf fabricant: 002272582	avec délai sur devis
	29 page 1	Télécommande	Extraflame Réf fabricant: 002272590	avec délai sur devis
	30 page 1	Pommeau	Extraflame Réf fabricant: 002273000	avec délai sur devis
	31 page 1	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	33 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	34 page 5	Garniture	Extraflame Réf fabricant: 002273312	avec délai sur devis
	35 page 5	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	36 page 1	Vitrocéramique	Extraflame Réf fabricant: 002276400	avec délai sur devis
	37 page 3	Séparateur de chaleur	Extraflame Réf fabricant: 002277020	avec délai sur devis
	38 page 3	Flanc réservoir pellet	Extraflame Réf fabricant: 002277025	avec délai sur devis
	39 page 3	Paroi postérieure réservoir	Extraflame Réf fabricant: 002277027	avec délai sur devis
	40 page 3	Grille protection réservoir	Extraflame Réf fabricant: 002277043	avec délai sur devis
	41 page 3	Dos inférieur zingué	Extraflame Réf fabricant: 002277070	avec délai sur devis
	42 page 3	Séparateur de chaleur	Extraflame Réf fabricant: 002277074	avec délai sur devis
	43 page 3	Carter synoptique	Extraflame Réf fabricant: 002277098	avec délai sur devis
	44 page 3	Dos perforé zingué	Extraflame Réf fabricant: 002277388	avec délai sur devis
	45 page 3	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	46 page 1	Pommeau laiton doré	Extraflame Réf fabricant: 002277401	avec délai sur devis
	47 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	48 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	49 page 1	Poignée laiton tiroir	Extraflame Réf fabricant: 002277406	avec délai sur devis
	50 page 1	Support mât zingué	Extraflame Réf fabricant: 002277408	avec délai sur devis
	51 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	52 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	53 page 1	Plaquette charnière	Extraflame Réf fabricant: 002277427	avec délai sur devis
	54 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002277432	avec délai sur devis
	55 page 1	Support tige couvercle zingué	Extraflame Réf fabricant: 002277433	avec délai sur devis
	56 page 5	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	58 page 3	Fond intermédiaire zingué	Extraflame Réf fabricant: 002277509	avec délai sur devis
	60 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	61 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	62 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	63 page 3	Profil châssis zingué	Extraflame Réf fabricant: 002277704	avec délai sur devis
	64 page 1	Protection angles	Extraflame Réf fabricant: 002277710	avec délai sur devis
	65 page 3	Bride centrage tuyau	Extraflame Réf fabricant: 002278004	avec délai sur devis
	66 page 3	équerre carreaux zinguée	Extraflame Réf fabricant: 002278050	avec délai sur devis
	67 page 1	équerre grille étirée zinguée	Extraflame Réf fabricant: 002278053	avec délai sur devis
	68 page 1	Tige guide racleurs	Extraflame Réf fabricant: 002278116	avec délai sur devis
	69 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	70 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	71 page 5	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	72 page 5	Support carte électronique zingué	Extraflame Réf fabricant: 002279324	avec délai sur devis
	73 page 5	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279332	avec délai sur devis
	74 page 3	Flanc réservoir	Extraflame Réf fabricant: 002279333	avec délai sur devis
	75 page 5	Protection tuyau d aspiration	Extraflame Réf fabricant: 002279334	avec délai sur devis
	76 page 5	équerre tangentielle	Extraflame Réf fabricant: 002279571	avec délai sur devis
	77 page 5	équerre tangentielle	Extraflame Réf fabricant: 002279572	avec délai sur devis
	78 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002279573	avec délai sur devis
	79 page 5	Convoyeur air	Extraflame Réf fabricant: 002279577	avec délai sur devis
	80 page 5	équerre air vitre zinguée	Extraflame Réf fabricant: 002279703	avec délai sur devis
	81 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002279713	avec délai sur devis
	82 page 5	équerre tuyau silicone zinguée	Extraflame Réf fabricant: 002287118	avec délai sur devis
	83 page 1	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	84 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	85 page 3	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273322	avec délai sur devis
	86 page 3	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273323	avec délai sur devis
	87 page 3	Vis tournée m8x35	Extraflame Réf fabricant: 003277025	avec délai sur devis
	88 page 1	Mât aluminium noir	Extraflame Réf fabricant: 003277033	avec délai sur devis
	89 page 1	Couverture noir	Extraflame Réf fabricant: 003277052	avec délai sur devis
	90 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277090	avec délai sur devis
	91 page 3	Ensemble chambre tiroir cendres noir	Extraflame Réf fabricant: 003277091	avec délai sur devis
	92 page 1	Déflecteur air noir	Extraflame Réf fabricant: 003277225	avec délai sur devis
	93 page 1	Déflecteur air noir	Extraflame Réf fabricant: 003277226	avec délai sur devis
	94 page 3	Cornière noire	Extraflame Réf fabricant: 003277292	avec délai sur devis
	95 page 1	Rivet 5x35 doré	Extraflame Réf fabricant: 003277400	avec délai sur devis
	98 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277411	avec délai sur devis
	99 page 1	Grille protection noir	Extraflame Réf fabricant: 003277423	avec délai sur devis
	100 page 3	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	101 page 5	Couvercle inspection noir	Extraflame Réf fabricant: 003277476	avec délai sur devis
	102 page 3	Grille noire	Extraflame Réf fabricant: 003277540	avec délai sur devis
	103 page 3	Grille noire	Extraflame Réf fabricant: 003277541	avec délai sur devis
	104 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003277822	avec délai sur devis
	105 page 3	Fond noir	Extraflame Réf fabricant: 003277823	avec délai sur devis
	106 page 1	Porte noire	Extraflame Réf fabricant: 003277826	avec délai sur devis
	107 page 1	Profil carreau noir	Extraflame Réf fabricant: 003277836	avec délai sur devis
	108 page 1	Profil carreaux noir	Extraflame Réf fabricant: 003277837	avec délai sur devis
	109 page 1	équerre porte noire	Extraflame Réf fabricant: 003277839	avec délai sur devis
	110 page 1	Grille fonte noire	Extraflame Réf fabricant: 003278026	avec délai sur devis
	111 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278070	avec délai sur devis
	112 page 1	Grille fonte noire	Extraflame Réf fabricant: 003278094	avec délai sur devis
	113 page 5	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278186	avec délai sur devis
	114 page 3	Brasier fonte	Extraflame Réf fabricant: 003278199	avec délai sur devis
	116 page 1	Poignée bordeaux	Extraflame Réf fabricant: 004274501	avec délai sur devis
	118 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278100	avec délai sur devis
	121 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	122 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	124 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	125 page 1	Ressort	Extraflame Réf fabricant: 006273000	avec délai sur devis
	129 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	130 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	131 page 1	Ressort	Extraflame Réf fabricant: 006503001	avec délai sur devis
	132 page 3	Paroi fonte	Extraflame Réf fabricant: 007270082	avec délai sur devis
	133 page 3	Paroi fonte	Extraflame Réf fabricant: 007270150	avec délai sur devis
	134 page 3	Paroi fonte	Extraflame Réf fabricant: 007270151	avec délai sur devis
	135 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273000	avec délai sur devis
	136 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273001	avec délai sur devis
	141 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	142 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	145 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	146 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	148 page 1	Garniture/tresse 8x2 mm	Extraflame Réf fabricant: 000006767	avec délai sur devis
	149 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	150 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Ecologica (2012) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
