Poêle Extraflame Mirka Plus (2022)

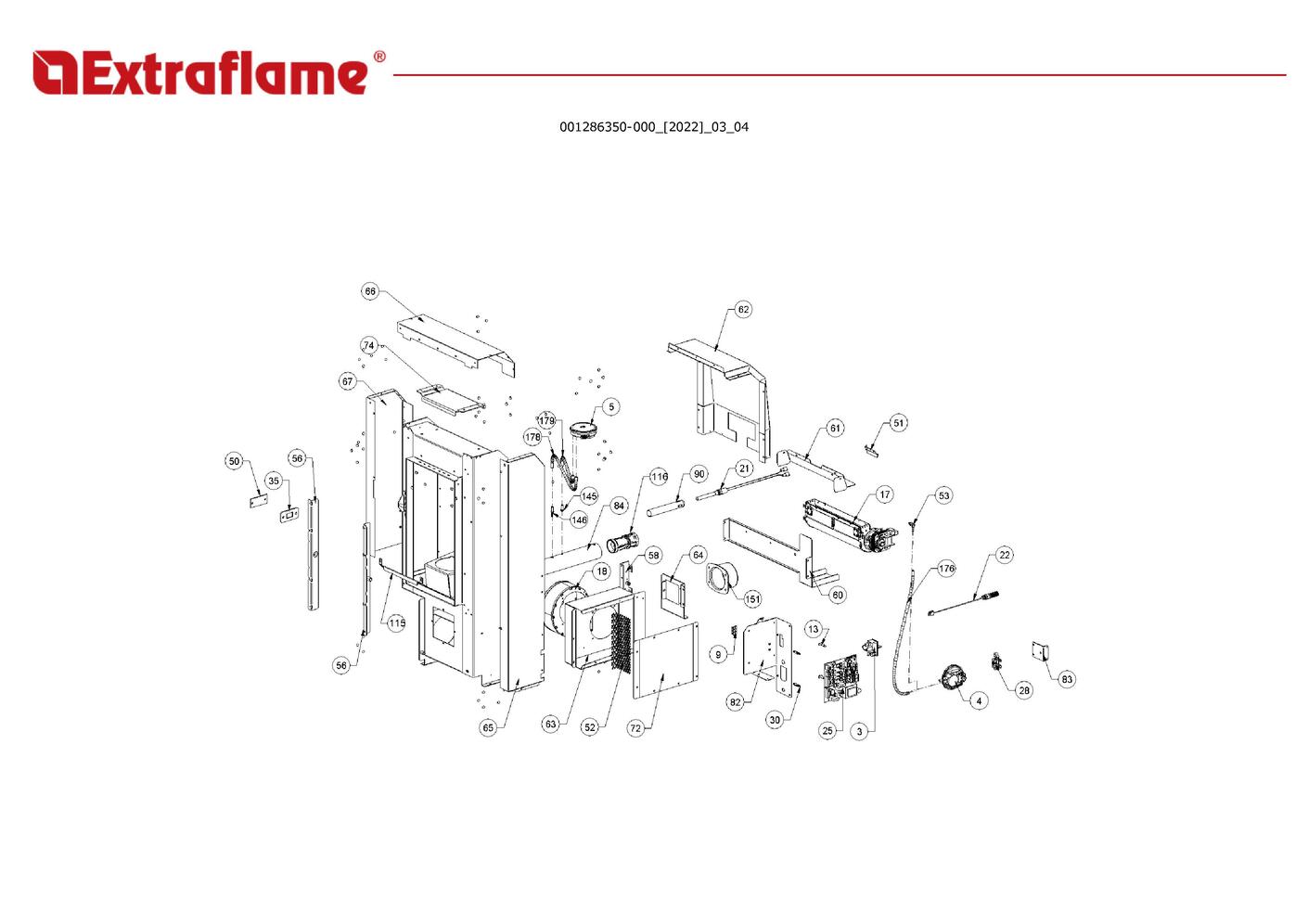

page 1

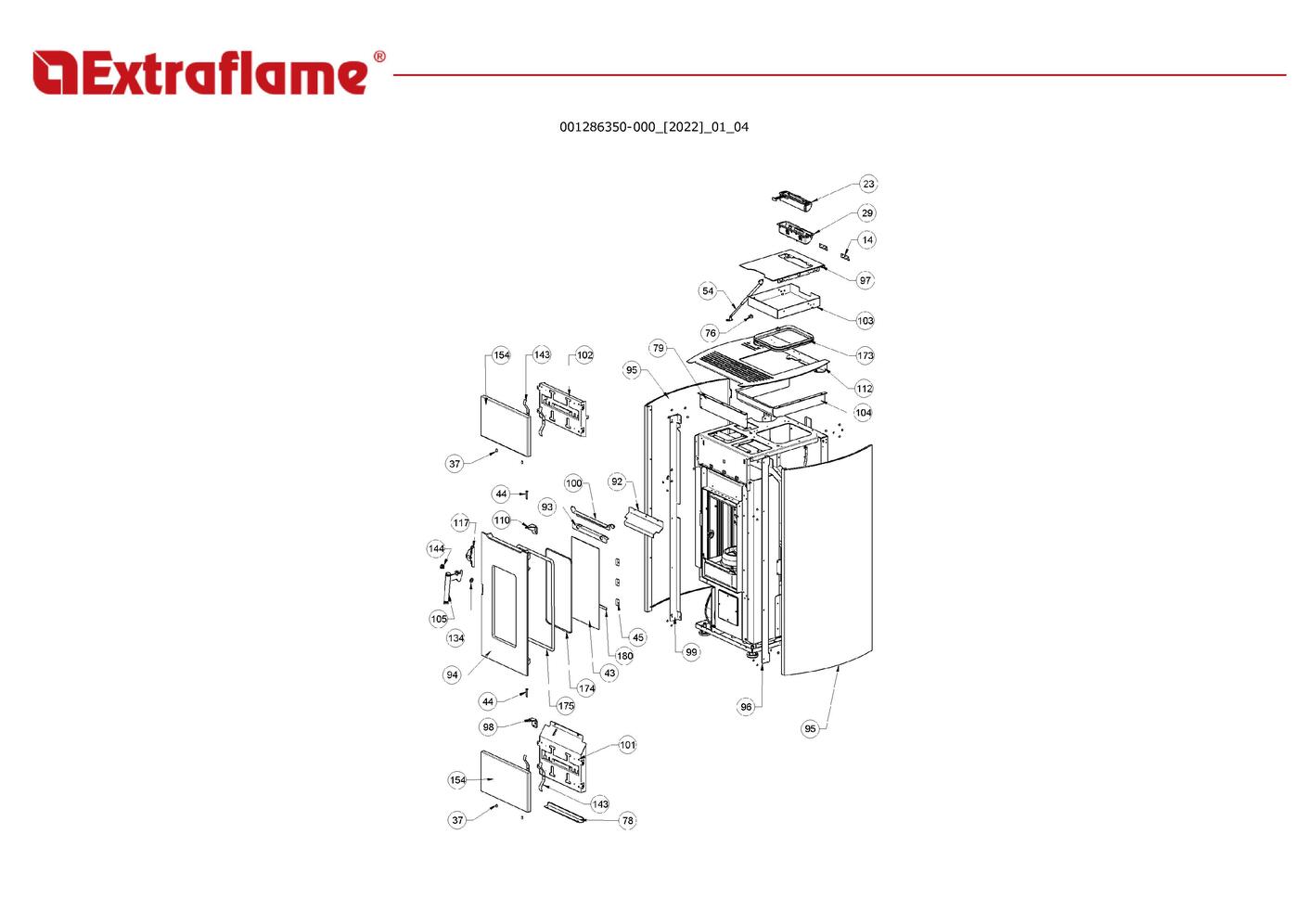

page 4

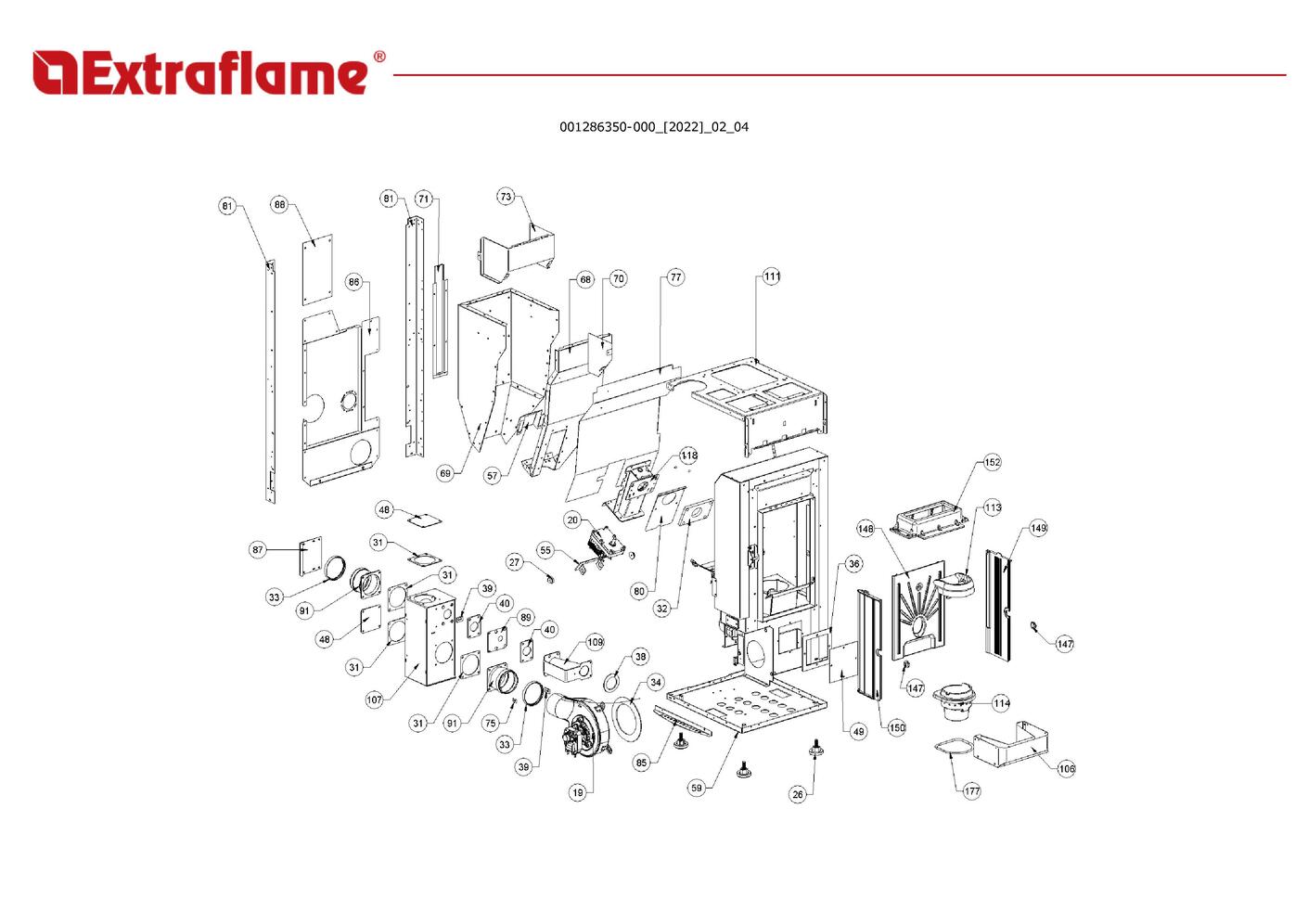

page 7

page 10

Position

Schéma

002000683	Fusible 5 a	3
002000548	Prise avec interrupteur et porte-fusible	3
002000589	Pressostat 605.99879 hubacontrol	4
002000595	Capteur depression huba controle type 401	5
002001663	Bornier	9
002006202	Entretoise carte	13
002271003	Moteur tangentiel x baby fiam	17
002271034	Moteur centrifuge natalini p1211008	18
002271153	Bougie céramique hf1311b01-b 300 w	21
002272721	Ensemble tube avec sonde ntc	22
002272755	Carte 2canal 5s 128k x025_a03	25
002273028	Support plastique	28
002273114	Entretoise	30
002273369	Garniture	35
002288762	Inspection latérale	50
002288763	équerre thermostat	51
002288912	Grille étirée zinguée	52
002289028	Raccord pour tube 6 mm	53
002290794	Ensemble support zingué	56
002292625	étrier zingué	58
002292662	Support zingué	60
002292663	Convoyeur air	61
002292664	Carter zingué	62
002292667	Boîtier canalisation zingué	63
002292669	Support zingué	64
002292670	Carter zingué	65
002292671	Carter zingué	66
002292672	Carter canalisation	67
002292872	Fermeture zinguée	72
002292948	Carter zingué	74
002293267	Support carte zn mirka	82
002293268	Support pressostat zn mirka	83
002293278	Tube venturi zn l = 284	84
003279037	Tuyau résistance	90
003281190	Déflecteur noir	115
003281211	Cul. venturi diamètre 19 (éprouvé)	116
006277174	Raccord pour tube 6 mm	145
006277175	Raccord pour tube 6 mm	146
007270336	Bague fumée fonte	151
000006913	Tuyau sil.tras.d.int = 4 d.est = 8	176
000006913	Tuyau sil.tras.d.int = 4 d.est = 8	178
000006913	Tuyau sil.tras.d.int = 4 d.est = 8	179

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Mirka Plus (2022)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	3 page 1	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	3 page 1	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	4 page 1	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	5 page 1	Capteur depression huba controle type 401	Extraflame Réf fabricant: 002000595	avec délai sur devis
	9 page 1	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	13 page 1	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	14 page 4	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	17 page 1	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	18 page 1	Moteur centrifuge natalini p1211008	Extraflame Réf fabricant: 002271034	avec délai sur devis
	19 page 7	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	19 page 7	Moteur des fumees trial caf15y-138ls	Extraflame Réf fabricant: 002271147	avec délai sur devis
	20 page 7	Moteur à engrenage 1.5 rpm [gf-6422up]	Extraflame Réf fabricant: 002271151	avec délai sur devis
	21 page 1	Bougie céramique hf1311b01-b 300 w	Extraflame Réf fabricant: 002271153	avec délai sur devis
	22 page 1	Ensemble tube avec sonde ntc	Extraflame Réf fabricant: 002272721	avec délai sur devis
	23 page 4	Display lcd noir	Extraflame Réf fabricant: 002272731	avec délai sur devis
	25 page 1	Carte 2canal 5s 128k x025_a03	Extraflame Réf fabricant: 002272755	avec délai sur devis
	26 page 7	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	27 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	28 page 1	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	29 page 4	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	30 page 1	Entretoise	Extraflame Réf fabricant: 002273114	avec délai sur devis
	31 page 7	Garniture	Extraflame Réf fabricant: 002273325	avec délai sur devis
	32 page 7	Isolant	Extraflame Réf fabricant: 002273331	avec délai sur devis
	33 page 7	Joint d.80 sil.noir	Extraflame Réf fabricant: 002273341	avec délai sur devis
	34 page 7	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	35 page 1	Garniture	Extraflame Réf fabricant: 002273369	avec délai sur devis
	36 page 7	Garniture	Extraflame Réf fabricant: 002273370	avec délai sur devis
	37 page 4	Capuchon	Extraflame Réf fabricant: 002273402	avec délai sur devis
	38 page 7	Garniture	Extraflame Réf fabricant: 002273437	avec délai sur devis
	39 page 7	Garniture	Extraflame Réf fabricant: 002273452	avec délai sur devis
	40 page 7	Joint papier reduction egr mirka	Extraflame Réf fabricant: 002273459	avec délai sur devis
	43 page 4	Vitre sérigraphié	Extraflame Réf fabricant: 002276543	avec délai sur devis
	44 page 4	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	45 page 4	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	48 page 7	Bouchon sortie fumées	Extraflame Réf fabricant: 002288435	avec délai sur devis
	49 page 7	Inspection zinguée	Extraflame Réf fabricant: 002288754	avec délai sur devis
	50 page 1	Inspection latérale	Extraflame Réf fabricant: 002288762	avec délai sur devis
	51 page 1	équerre thermostat	Extraflame Réf fabricant: 002288763	avec délai sur devis
	52 page 1	Grille étirée zinguée	Extraflame Réf fabricant: 002288912	avec délai sur devis
	53 page 1	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	54 page 4	Tige à ressort	Extraflame Réf fabricant: 002290030	avec délai sur devis
	55 page 7	Plaque zinguée	Extraflame Réf fabricant: 002290322	avec délai sur devis
	56 page 1	Ensemble support zingué	Extraflame Réf fabricant: 002290794	avec délai sur devis
	57 page 7	Boîtier zingué	Extraflame Réf fabricant: 002290898	avec délai sur devis
	58 page 1	étrier zingué	Extraflame Réf fabricant: 002292625	avec délai sur devis
	59 page 7	Fond zingué	Extraflame Réf fabricant: 002292645	avec délai sur devis
	60 page 1	Support zingué	Extraflame Réf fabricant: 002292662	avec délai sur devis
	61 page 1	Convoyeur air	Extraflame Réf fabricant: 002292663	avec délai sur devis
	62 page 1	Carter zingué	Extraflame Réf fabricant: 002292664	avec délai sur devis
	63 page 1	Boîtier canalisation zingué	Extraflame Réf fabricant: 002292667	avec délai sur devis
	64 page 1	Support zingué	Extraflame Réf fabricant: 002292669	avec délai sur devis
	65 page 1	Carter zingué	Extraflame Réf fabricant: 002292670	avec délai sur devis
	66 page 1	Carter zingué	Extraflame Réf fabricant: 002292671	avec délai sur devis
	67 page 1	Carter canalisation	Extraflame Réf fabricant: 002292672	avec délai sur devis
	68 page 7	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002292864	avec délai sur devis
	69 page 7	Paroi réservoir zinguée	Extraflame Réf fabricant: 002292865	avec délai sur devis
	70 page 7	étrier protection contre la chaleur	Extraflame Réf fabricant: 002292869	avec délai sur devis
	71 page 7	Goulotte câblage zinguée	Extraflame Réf fabricant: 002292870	avec délai sur devis
	72 page 1	Fermeture zinguée	Extraflame Réf fabricant: 002292872	avec délai sur devis
	73 page 7	Protection zinguée	Extraflame Réf fabricant: 002292947	avec délai sur devis
	74 page 1	Carter zingué	Extraflame Réf fabricant: 002292948	avec délai sur devis
	75 page 7	étrier zingué	Extraflame Réf fabricant: 002293015	avec délai sur devis
	76 page 4	Aimant plat rmh-nd-18- bk	Extraflame Réf fabricant: 002293066	avec délai sur devis
	77 page 7	Zn mirka deflecteur	Extraflame Réf fabricant: 002293261	avec délai sur devis
	78 page 4	Coin inférieur zn mirka	Extraflame Réf fabricant: 002293262	avec délai sur devis
	79 page 4	Support supérieur zn mirka	Extraflame Réf fabricant: 002293263	avec délai sur devis
	80 page 7	Déflecteur aluminium	Extraflame Réf fabricant: 002293264	avec délai sur devis
	81 page 7	Cornière zinguée	Extraflame Réf fabricant: 002293265	avec délai sur devis
	82 page 1	Support carte zn mirka	Extraflame Réf fabricant: 002293267	avec délai sur devis
	83 page 1	Support pressostat zn mirka	Extraflame Réf fabricant: 002293268	avec délai sur devis
	84 page 1	Tube venturi zn l = 284	Extraflame Réf fabricant: 002293278	avec délai sur devis
	85 page 7	Protection électrique zn mirka	Extraflame Réf fabricant: 002293338	avec délai sur devis
	86 page 7	Dos perforé r6 t9 zn mirka plus	Extraflame Réf fabricant: 002293405	avec délai sur devis
	87 page 7	Bride de fermeture des fumées zn mirka	Extraflame Réf fabricant: 002293408	avec délai sur devis
	88 page 7	Fermeture à dossier haut zn mirka	Extraflame Réf fabricant: 002293410	avec délai sur devis
	89 page 7	Plaque de reduction egr diam 20 zn	Extraflame Réf fabricant: 002293479	avec délai sur devis
	90 page 1	Tuyau résistance	Extraflame Réf fabricant: 003279037	avec délai sur devis
	91 page 7	Convoyeur air	Extraflame Réf fabricant: 003280294	avec délai sur devis
	92 page 4	Déflecteur noir	Extraflame Réf fabricant: 003280295	avec délai sur devis
	93 page 4	Déflecteur noir	Extraflame Réf fabricant: 003280438	avec délai sur devis
	94 page 4	Porte en fonte émaillée perforée mirka	Extraflame Réf fabricant: 003280942	avec délai sur devis
	95 page 4	Côté noir gn ht 550 mirka	Extraflame Réf fabricant: 003280946	avec délai sur devis
	96 page 4	Profil dx noir gn ht 550 mirka	Extraflame Réf fabricant: 003280974	avec délai sur devis
	97 page 4	Couvercle de reservoir noir gn ht 550 mirka	Extraflame Réf fabricant: 003280975	avec délai sur devis
	98 page 4	Charnière inférieure noir	Extraflame Réf fabricant: 003280976	avec délai sur devis
	99 page 4	Profil gauche noir gn ht 550 mirka	Extraflame Réf fabricant: 003280977	avec délai sur devis
	100 page 4	Convoyeur d air sil.noir mirka	Extraflame Réf fabricant: 003280978	avec délai sur devis
	101 page 4	Support inferieur noir gn ht 550 mirka	Extraflame Réf fabricant: 003280979	avec délai sur devis
	102 page 4	Support ass.noir gn ht 550 mirka	Extraflame Réf fabricant: 003280980	avec délai sur devis
	103 page 4	Boite a joints noir gn ht 550 mirka	Extraflame Réf fabricant: 003280981	avec délai sur devis
	104 page 4	Pellet de protection noir gn ht 550 mirka	Extraflame Réf fabricant: 003280982	avec délai sur devis
	105 page 4	Poignee peinte noire ass.f98 mirka levig.	Extraflame Réf fabricant: 003280983	avec délai sur devis
	106 page 7	Cass.tiroir cendre peinture.sil.noir mirka	Extraflame Réf fabricant: 003280984	avec délai sur devis
	107 page 7	Boîte à fumée ass.noir gn ht 550 mirka	Extraflame Réf fabricant: 003280985	avec délai sur devis
	109 page 7	Ensemble tube egr noir gn ht 550 mirka	Extraflame Réf fabricant: 003280987	avec délai sur devis
	110 page 4	Charnière supérieure sil.noir mirka	Extraflame Réf fabricant: 003280989	avec délai sur devis
	111 page 7	Cadre ass. noir gn ht 550 mirka	Extraflame Réf fabricant: 003280990	avec délai sur devis
	112 page 4	Ass.top noir gn ht 550 mirka	Extraflame Réf fabricant: 003280991	avec délai sur devis
	113 page 7	Pare-flamme	Extraflame Réf fabricant: 003280992	avec délai sur devis
	114 page 7	Brasier fonte	Extraflame Réf fabricant: 003280995	avec délai sur devis
	115 page 1	Déflecteur noir	Extraflame Réf fabricant: 003281190	avec délai sur devis
	116 page 1	Cul. venturi diamètre 19 (éprouvé)	Extraflame Réf fabricant: 003281211	avec délai sur devis
	117 page 4	Ass.agg.handle noir 321mt97003 mirka	Extraflame Réf fabricant: 003281234	avec délai sur devis
	134 page 4	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	143 page 4	Ressort de poussée pour céramiques	Extraflame Réf fabricant: 006273012	avec délai sur devis
	144 page 4	Douille	Extraflame Réf fabricant: 006277136	avec délai sur devis
	145 page 1	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	146 page 1	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277175	avec délai sur devis
	147 page 7	Douille	Extraflame Réf fabricant: 006277432	avec délai sur devis
	148 page 7	Fonte frontale	Extraflame Réf fabricant: 007270268	avec délai sur devis
	149 page 7	Paroi fonte	Extraflame Réf fabricant: 007270329	avec délai sur devis
	150 page 7	Paroi fonte	Extraflame Réf fabricant: 007270330	avec délai sur devis
	151 page 1	Bague fumée fonte	Extraflame Réf fabricant: 007270336	avec délai sur devis
	152 page 7	Déflecteur de fumée en fonte brute mirka	Extraflame Réf fabricant: 007270427	avec délai sur devis
	154 page 4	Céramique flamme noire mirka	Extraflame Réf fabricant: 007273802	avec délai sur devis
	173 page 4	Garniture	Extraflame Réf fabricant: 002273386	avec délai sur devis
	174 page 4	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	175 page 4	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	176 page 1	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	177 page 7	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	178 page 1	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	180 page 4	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Mirka Plus (2022) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
