Poêle Extraflame ACS Idro Evo (2022)

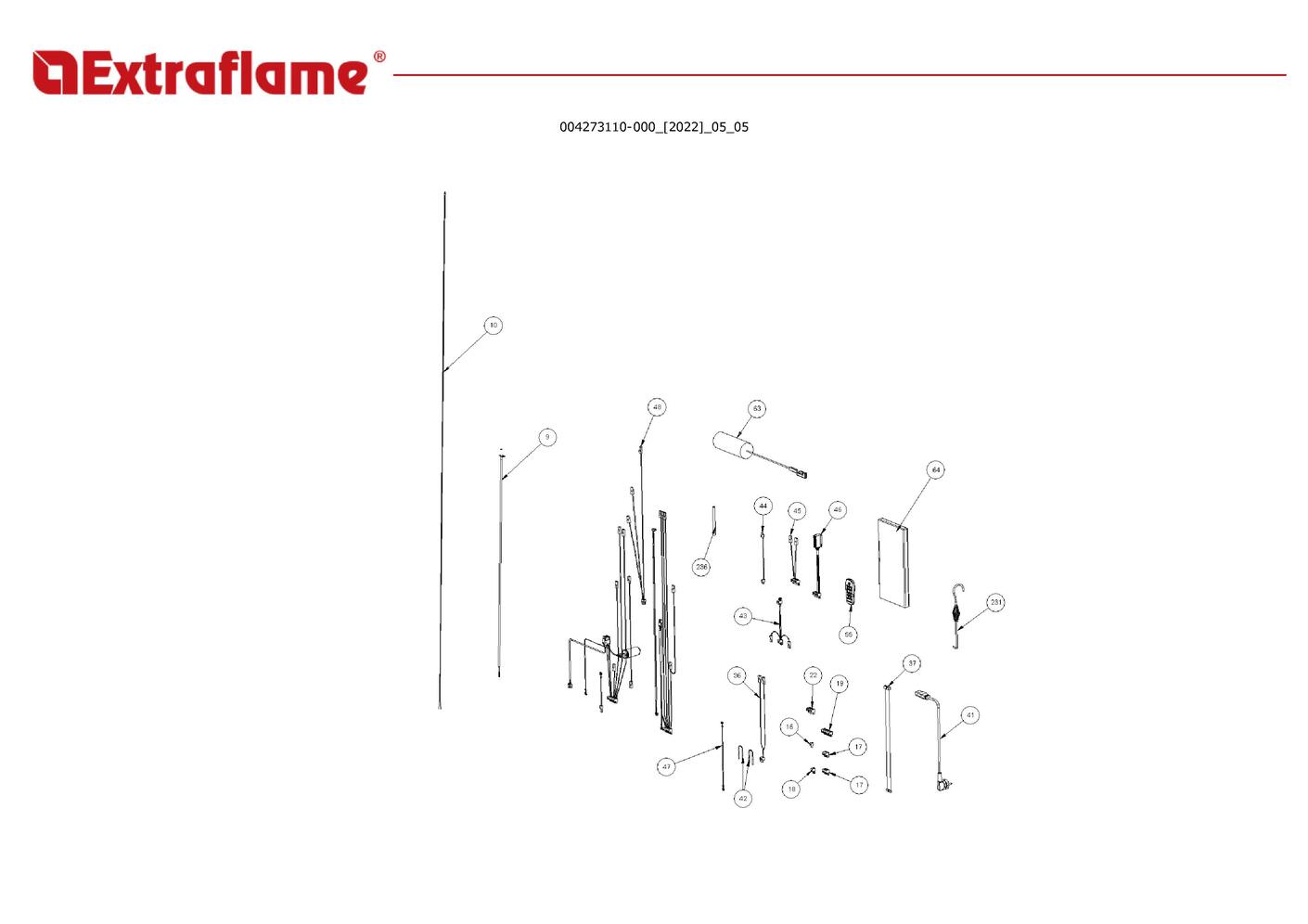

page 1

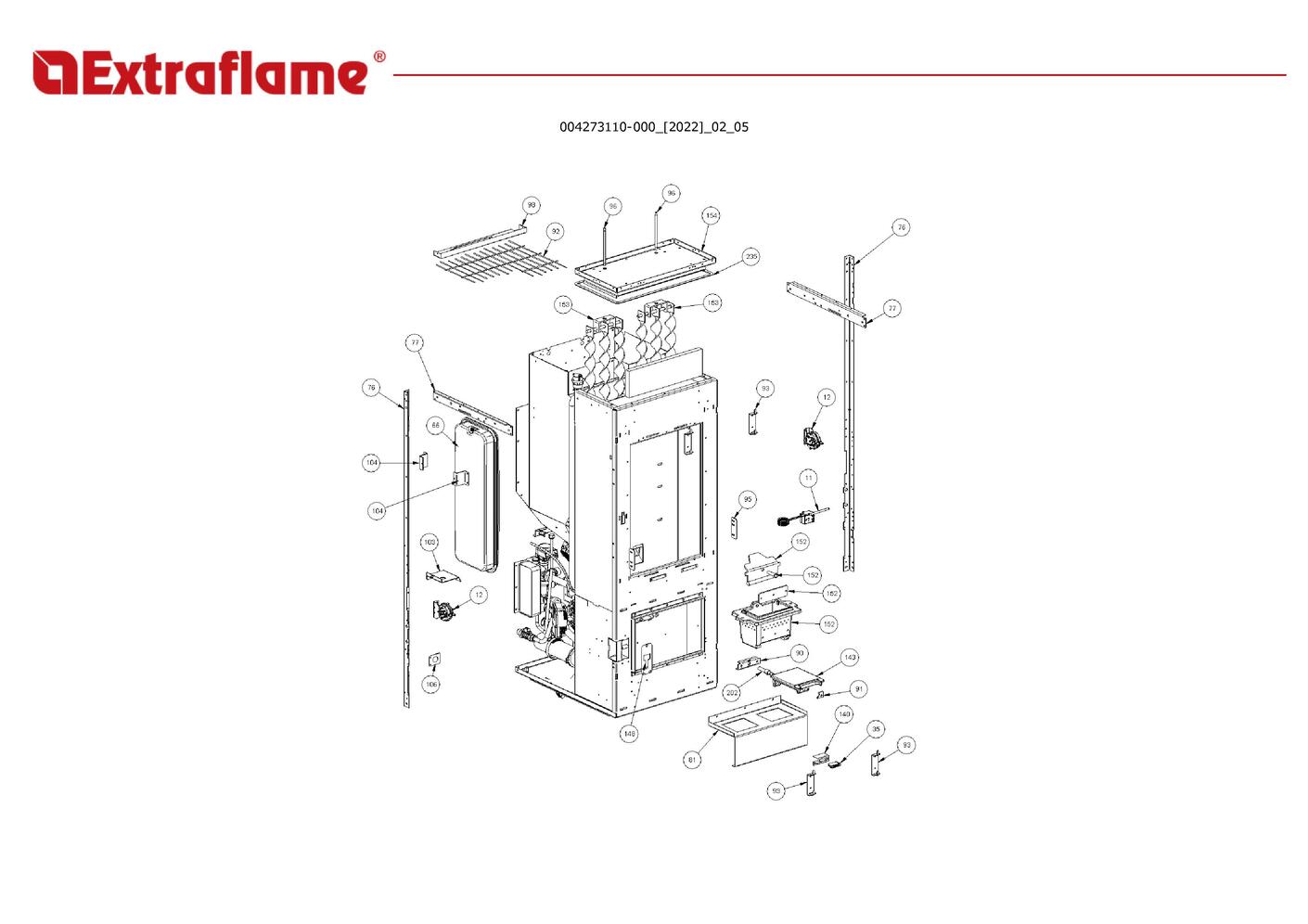

page 3

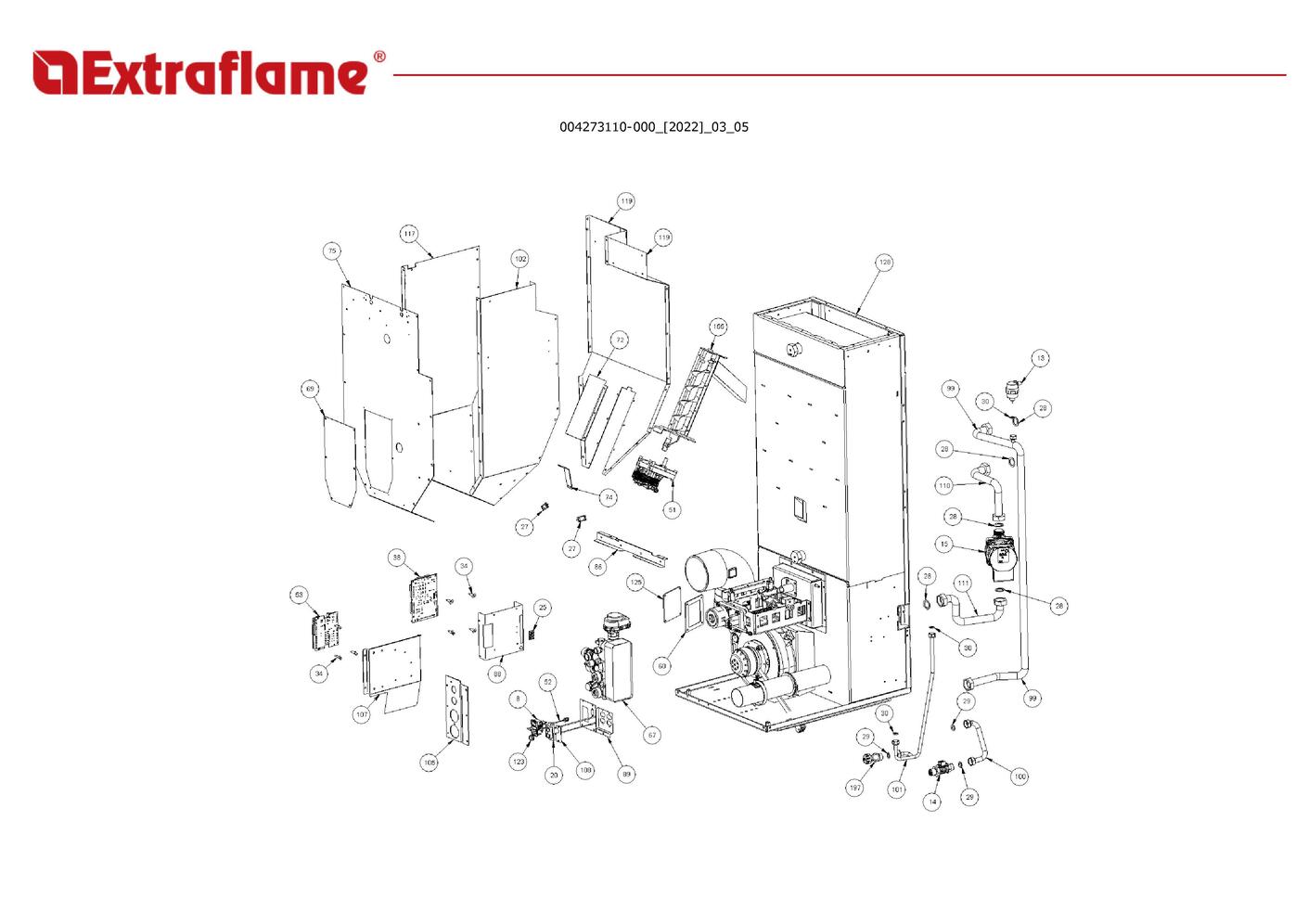

page 5

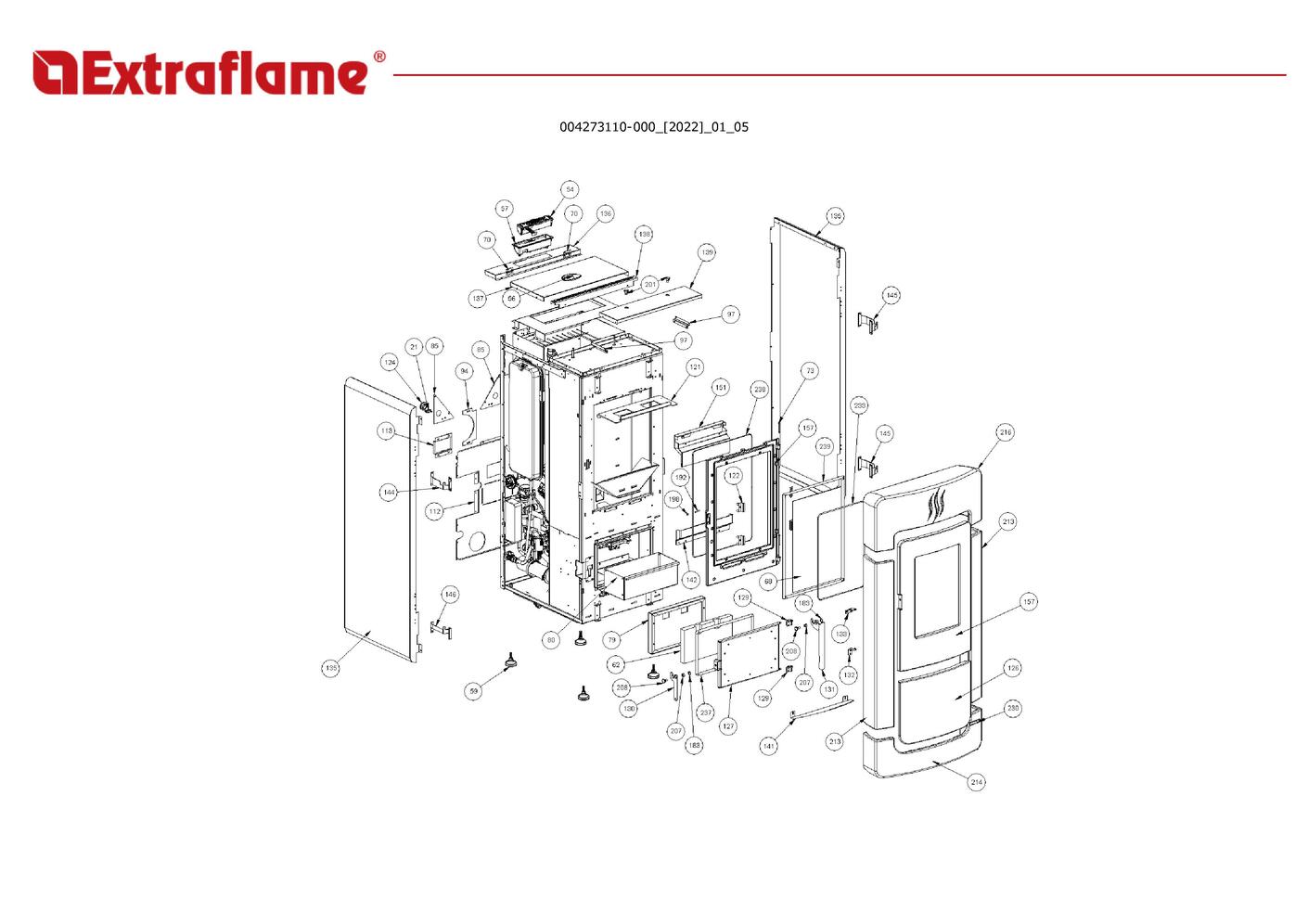

page 8

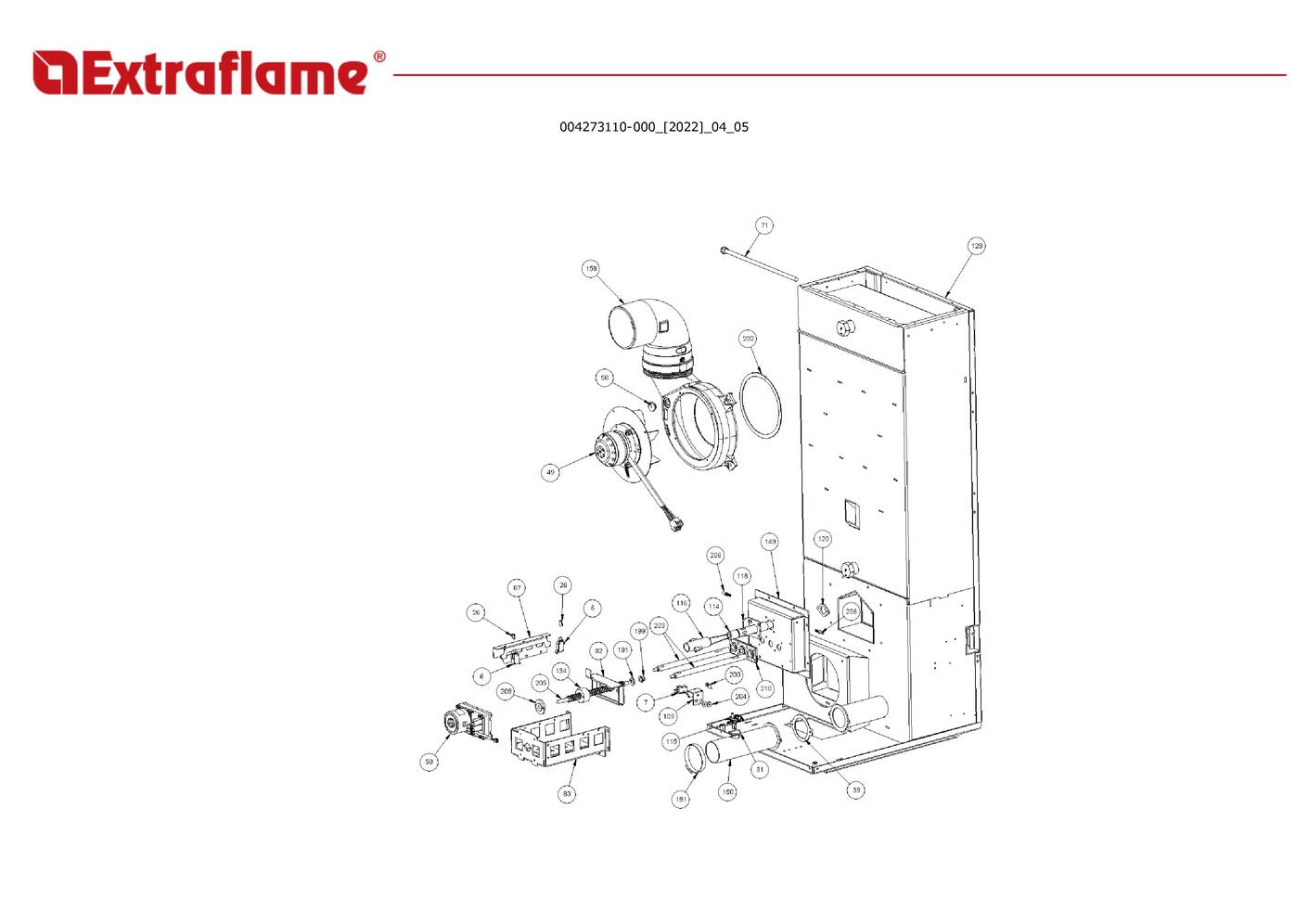

page 12

Position

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame ACS Idro Evo (2022)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	6 page 12	Microrupteur avec levier	Extraflame Réf fabricant: 002000538	avec délai sur devis
	7 page 12	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	8 page 5	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	8 page 5	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	9 page 1	Sonde fumées avec gaine	Extraflame Réf fabricant: 002000564	avec délai sur devis
	10 page 1	Sonde ntc eau 2000mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	11 page 3	Thermostat 95°c imit	Extraflame Réf fabricant: 002000614	avec délai sur devis
	12 page 3	Pressostat 10pa cleveland ns2237800	Extraflame Réf fabricant: 002000620	avec délai sur devis
	13 page 5	Vanne automatique 3/8	Extraflame Réf fabricant: 002000632	avec délai sur devis
	14 page 5	Fluxostat	Extraflame Réf fabricant: 002000635	avec délai sur devis
	15 page 5	Pompe wilo para ku-15-130 / 6-sc-43-12-6	Extraflame Réf fabricant: 002000652	avec délai sur devis
	16 page 1	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	17 page 1	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	18 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	19 page 1	Connecteur	Extraflame Réf fabricant: 002001319	avec délai sur devis
	20 page 5	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	21 page 8	Bloque-câble	Extraflame Réf fabricant: 002001329	avec délai sur devis
	22 page 1	Connecteur électrique	Extraflame Réf fabricant: 002001334	avec délai sur devis
	25 page 5	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	26 page 12	Tampon en caoutchouc	Extraflame Réf fabricant: 002001687	avec délai sur devis
	27 page 5	Bloque-câble	Extraflame Réf fabricant: 002001692	avec délai sur devis
	28 page 5	Garniture carton	Extraflame Réf fabricant: 002003300	avec délai sur devis
	30 page 5	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	31 page 12	Bague joint torique	Extraflame Réf fabricant: 002003315	avec délai sur devis
	34 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	35 page 3	Fermeture magnétique	Extraflame Réf fabricant: 002006213	avec délai sur devis
	36 page 1	Câblage électrique	Extraflame Réf fabricant: 002200272	avec délai sur devis
	37 page 1	Câble électrique	Extraflame Réf fabricant: 002202510	avec délai sur devis
	38 page 5	Carte électronique de sécurité vis	Extraflame Réf fabricant: 002202514	avec délai sur devis
	39 page 12	Garniture	Extraflame Réf fabricant: 002203337	avec délai sur devis
	41 page 1	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	42 page 1	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	43 page 1	Câblage électrique	Extraflame Réf fabricant: 002270361	avec délai sur devis
	44 page 1	Câble électrique	Extraflame Réf fabricant: 002270362	avec délai sur devis
	45 page 1	Câblage électrique	Extraflame Réf fabricant: 002270363	avec délai sur devis
	46 page 1	Câblage électrique	Extraflame Réf fabricant: 002270364	avec délai sur devis
	47 page 1	Câble électrique	Extraflame Réf fabricant: 002270599	avec délai sur devis
	48 page 1	Câblage électrique	Extraflame Réf fabricant: 002270945	avec délai sur devis
	49 page 12	Moteur des fumees garnet d.180 osb-9225-a1845i	Extraflame Réf fabricant: 002271080	avec délai sur devis
	50 page 12	Motoréducteur inverse gmfe500dhs	Extraflame Réf fabricant: 002271087	avec délai sur devis
	51 page 5	Moteur à engrenage 3.3 tr/min [gf-6422up]	Extraflame Réf fabricant: 002271145	avec délai sur devis
	52 page 5	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	53 page 5	Carte d xpansion du système	Extraflame Réf fabricant: 002272586	avec délai sur devis
	54 page 8	Display lcd thermoproduits	Extraflame Réf fabricant: 002272588	avec délai sur devis
	55 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	56 page 8	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	57 page 8	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	58 page 12	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	59 page 8	Caoutchouc anti-vibratoire	Extraflame Réf fabricant: 002273084	avec délai sur devis
	60 page 5	Garniture	Extraflame Réf fabricant: 002273312	avec délai sur devis
	62 page 8	Panneau isolant	Extraflame Réf fabricant: 002273319	avec délai sur devis
	63 page 1	Brosse pour nettoyage tuyaux poêle	Extraflame Réf fabricant: 002275000	avec délai sur devis
	64 page 1	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	66 page 3	Vase d expansion 8 l 3/8	Extraflame Réf fabricant: 002276153	avec délai sur devis
	67 page 5	Groupe hydraulique sanitaire	Extraflame Réf fabricant: 002276157	avec délai sur devis
	68 page 8	Vitrocéramique 443x281x4 mm	Extraflame Réf fabricant: 002276404	avec délai sur devis
	69 page 5	Couvercle paroi postérieure réservoir	Extraflame Réf fabricant: 002277190	avec délai sur devis
	70 page 8	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	71 page 12	Bulbe porte-thermostat	Extraflame Réf fabricant: 002277501	avec délai sur devis
	72 page 5	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	73 page 8	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	74 page 5	équerre bloque-motoréducteur	Extraflame Réf fabricant: 002287081	avec délai sur devis
	75 page 5	Paroi postérieure	Extraflame Réf fabricant: 002287747	avec délai sur devis
	76 page 3	Cornière zinguée	Extraflame Réf fabricant: 002287748	avec délai sur devis
	77 page 3	Cornière zinguée	Extraflame Réf fabricant: 002287751	avec délai sur devis
	79 page 8	Couverture porte zinguée	Extraflame Réf fabricant: 002287758	avec délai sur devis
	80 page 8	Tiroir cendres	Extraflame Réf fabricant: 002287759	avec délai sur devis
	81 page 3	Support tiroir cendres zingué	Extraflame Réf fabricant: 002287760	avec délai sur devis
	82 page 12	équerre manutention nettoyage	Extraflame Réf fabricant: 002287761	avec délai sur devis
	83 page 12	Bride mouvement nettoyage zingué	Extraflame Réf fabricant: 002287762	avec délai sur devis
	85 page 8	Bride zinguée	Extraflame Réf fabricant: 002287766	avec délai sur devis
	86 page 5	Bride support	Extraflame Réf fabricant: 002287770	avec délai sur devis
	87 page 12	Support microrupteur fin de course zingué	Extraflame Réf fabricant: 002287771	avec délai sur devis
	88 page 5	Support carte	Extraflame Réf fabricant: 002287772	avec délai sur devis
	90 page 3	Ensemble bride nettoyage fond	Extraflame Réf fabricant: 002287779	avec délai sur devis
	91 page 3	étrier bloque écrou brasier	Extraflame Réf fabricant: 002287814	avec délai sur devis
	92 page 3	Grille réservoir chromée	Extraflame Réf fabricant: 002287818	avec délai sur devis
	93 page 3	Support céramique zingué	Extraflame Réf fabricant: 002287825	avec délai sur devis
	94 page 8	Bride sortie fumée zinguée	Extraflame Réf fabricant: 002287846	avec délai sur devis
	95 page 3	équerre bloque-carreaux	Extraflame Réf fabricant: 002287847	avec délai sur devis
	96 page 3	Tige racleurs acier	Extraflame Réf fabricant: 002287855	avec délai sur devis
	97 page 8	étrier de support zingué	Extraflame Réf fabricant: 002287859	avec délai sur devis
	98 page 3	Bride afficheur zinguée	Extraflame Réf fabricant: 002287860	avec délai sur devis
	100 page 5	Tuyau cuivre fluxostat	Extraflame Réf fabricant: 002287894	avec délai sur devis
	101 page 5	Tuyau cuivre vase d expansion	Extraflame Réf fabricant: 002287895	avec délai sur devis
	102 page 5	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287896	avec délai sur devis
	103 page 3	Support vase d expansion zingué	Extraflame Réf fabricant: 002287898	avec délai sur devis
	104 page 3	Bride vase d expansion zinguée	Extraflame Réf fabricant: 002287899	avec délai sur devis
	105 page 5	Support groupe sanitaire zingué	Extraflame Réf fabricant: 002287900	avec délai sur devis
	106 page 3	équerre bloque-fluxostat zinguée	Extraflame Réf fabricant: 002287902	avec délai sur devis
	107 page 5	équerre protection câblage zinguée	Extraflame Réf fabricant: 002287903	avec délai sur devis
	108 page 5	équerre zinguée	Extraflame Réf fabricant: 002288636	avec délai sur devis
	109 page 12	Soutien microinterrupteur	Extraflame Réf fabricant: 002288668	avec délai sur devis
	110 page 5	Tuyau cuivre pompe	Extraflame Réf fabricant: 002288679	avec délai sur devis
	111 page 5	Tuyau cuivre sanitaire pompe	Extraflame Réf fabricant: 002288680	avec délai sur devis
	112 page 8	Dos perforé	Extraflame Réf fabricant: 002289384	avec délai sur devis
	113 page 8	Boîtier zingué	Extraflame Réf fabricant: 002289385	avec délai sur devis
	114 page 12	Bougie céramique ht avec tuyau	Extraflame Réf fabricant: 002289706	avec délai sur devis
	115 page 12	Déflecteur	Extraflame Réf fabricant: 002290215	avec délai sur devis
	116 page 12	Tube de rallonge de bougie	Extraflame Réf fabricant: 002292511	avec délai sur devis
	117 page 5	Réservoir diadema paroi droite	Extraflame Réf fabricant: 002292579	avec délai sur devis
	118 page 12	Bride de fixation bougie diadema zn	Extraflame Réf fabricant: 002292580	avec délai sur devis
	119 page 5	Réservoir ecs diadema paroi avant	Extraflame Réf fabricant: 002292581	avec délai sur devis
	120 page 12	Bride de centrage des bougies diadema evo	Extraflame Réf fabricant: 002292711	avec délai sur devis
	121 page 8	Déflecteur de fumée diadema evo	Extraflame Réf fabricant: 002292738	avec délai sur devis
	122 page 8	Bloc de verre carré diadema idro evo	Extraflame Réf fabricant: 002292949	avec délai sur devis
	123 page 5	Passe-câble	Extraflame Réf fabricant: 002311301	avec délai sur devis
	124 page 8	Garniture	Extraflame Réf fabricant: 002493304	avec délai sur devis
	125 page 5	Couvercle inspection noir	Extraflame Réf fabricant: 003277476	avec délai sur devis
	126 page 8	Ensemble porte noir	Extraflame Réf fabricant: 003277901	avec délai sur devis
	127 page 8	Ensemble porte tiroir cendres noir	Extraflame Réf fabricant: 003277935	avec délai sur devis
	128 page 12	Chambre de combustion	Extraflame Réf fabricant: 003277936	avec délai sur devis
	129 page 8	Charnière inférieure noir	Extraflame Réf fabricant: 003277937	avec délai sur devis
	130 page 8	Poignee porte tiroir	Extraflame Réf fabricant: 003277938	avec délai sur devis
	131 page 8	Poignee porte	Extraflame Réf fabricant: 003277939	avec délai sur devis
	134 page 12	écrou pour manutention fileté	Extraflame Réf fabricant: 003277948	avec délai sur devis
	135 page 8	Flanc gris	Extraflame Réf fabricant: 003277953	avec délai sur devis
	136 page 8	Support afficheur gris	Extraflame Réf fabricant: 003277954	avec délai sur devis
	137 page 8	Couvercle réservoir gris	Extraflame Réf fabricant: 003277955	avec délai sur devis
	138 page 8	Grille étirée noir	Extraflame Réf fabricant: 003277956	avec délai sur devis
	139 page 8	Couvercle grise	Extraflame Réf fabricant: 003277957	avec délai sur devis
	140 page 3	Support aimant noir	Extraflame Réf fabricant: 003277967	avec délai sur devis
	141 page 8	Bride couvre-carreau noir	Extraflame Réf fabricant: 003277968	avec délai sur devis
	142 page 8	Déflecteur noir	Extraflame Réf fabricant: 003277997	avec délai sur devis
	143 page 3	Fond brasier	Extraflame Réf fabricant: 003278234	avec délai sur devis
	144 page 8	Support céramiques supérieur noir	Extraflame Réf fabricant: 003278508	avec délai sur devis
	145 page 8	Support céramiques droit noir	Extraflame Réf fabricant: 003278509	avec délai sur devis
	146 page 8	Support céramiques inférieur noir	Extraflame Réf fabricant: 003278510	avec délai sur devis
	148 page 3	Protection de micro-interrupteur de sécuriti	Extraflame Réf fabricant: 003278916	avec délai sur devis
	149 page 12	Admission d air primaire peint sil.noir diadema	Extraflame Réf fabricant: 003280232	avec délai sur devis
	150 page 12	Ass.prol. prise d air ve.si.diadema noir	Extraflame Réf fabricant: 003280233	avec délai sur devis
	151 page 8	Ass.defl.sup.pul.glass ve.si.ne.diadema	Extraflame Réf fabricant: 003280234	avec délai sur devis
	152 page 3	Ensemble brasier	Extraflame Réf fabricant: 003280235	avec délai sur devis
	157 page 8	Ensemble porte et façade	Extraflame Réf fabricant: 004278160	avec délai sur devis
	158 page 12	Coque fonte	Extraflame Réf fabricant: 004278163	avec délai sur devis
	181 page 12	Rondelle plaque	Extraflame Réf fabricant: 006000769	avec délai sur devis
	183 page 8	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	192 page 8	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	197 page 5	Robinet de vidange avec bouchon 1/2	Extraflame Réf fabricant: 006008510	avec délai sur devis
	198 page 8	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	200 page 12	Ressort	Extraflame Réf fabricant: 006273003	avec délai sur devis
	201 page 8	Pommeau noir	Extraflame Réf fabricant: 006277097	avec délai sur devis
	202 page 3	Pivot réglage fond brasier	Extraflame Réf fabricant: 006277099	avec délai sur devis
	203 page 12	Tige manutention nettoyage brasier	Extraflame Réf fabricant: 006277100	avec délai sur devis
	204 page 12	Douille	Extraflame Réf fabricant: 006277135	avec délai sur devis
	205 page 12	Tige roulée de transmission	Extraflame Réf fabricant: 006277172	avec délai sur devis
	206 page 12	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277175	avec délai sur devis
	207 page 8	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	208 page 8	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	209 page 12	Douille arbre manutention	Extraflame Réf fabricant: 006277431	avec délai sur devis
	210 page 12	étrier manutention nettoyage	Extraflame Réf fabricant: 006277453	avec délai sur devis
	213 page 8	Carreau céramique blanc	Extraflame Réf fabricant: 007273355	avec délai sur devis
	214 page 8	Carreau céramique blanc	Extraflame Réf fabricant: 007273356	avec délai sur devis
	216 page 8	Carreau céramique blanc	Extraflame Réf fabricant: 007273361	avec délai sur devis
	230 page 8	étiquette ades.plast.logo [ext] 70x14,2	Extraflame Réf fabricant: 009270536	avec délai sur devis
	231 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	232 page 12	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	233 page 8	Garniture/tresse 4mm	Extraflame Réf fabricant: 000006765	avec délai sur devis
	235 page 3	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	236 page 1	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	237 page 8	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006783	avec délai sur devis
	238 page 8	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	239 page 8	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006783	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame ACS Idro Evo (2022) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
