Poêle Extraflame Esmeralda (2012)

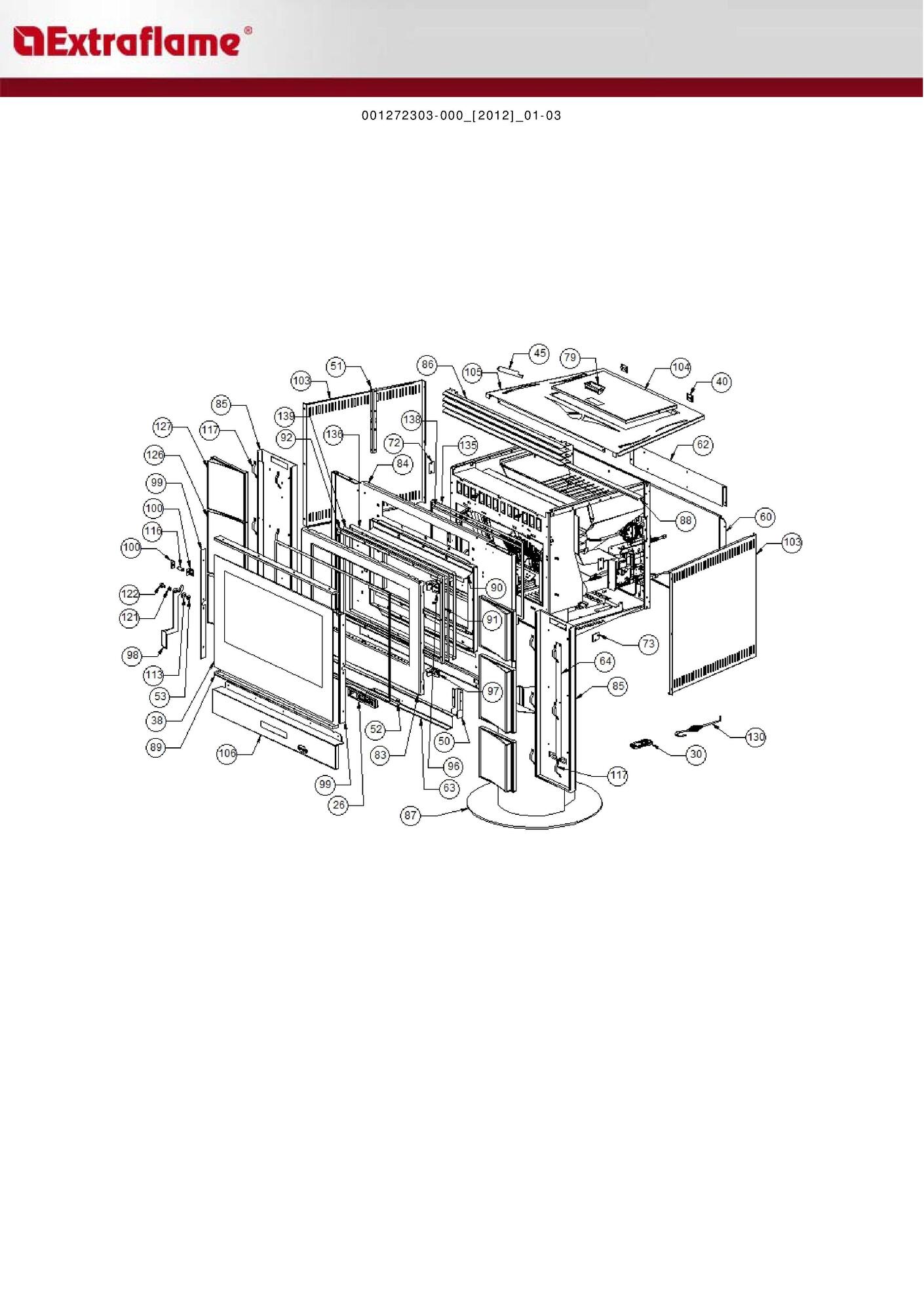

page 1

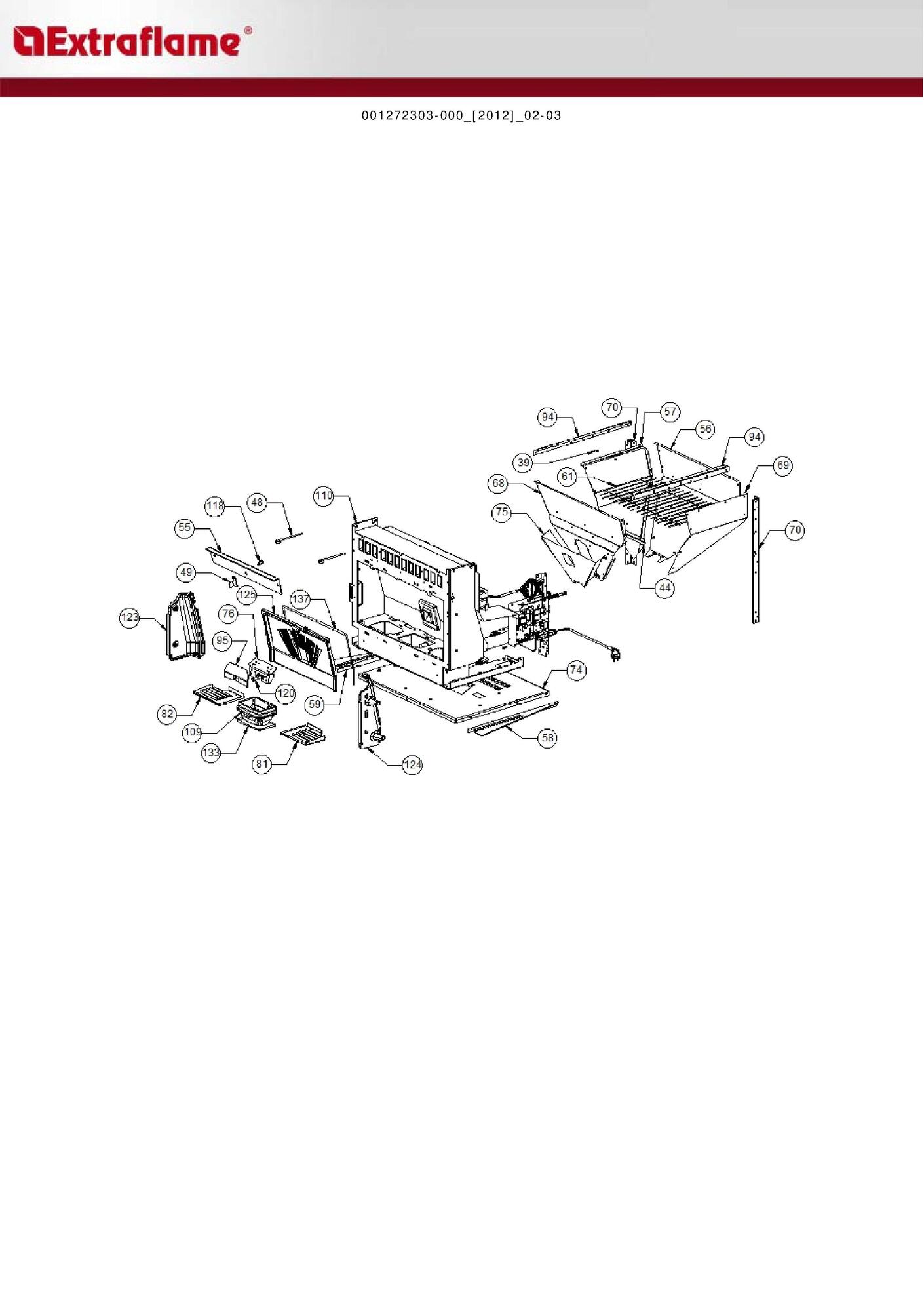

page 3

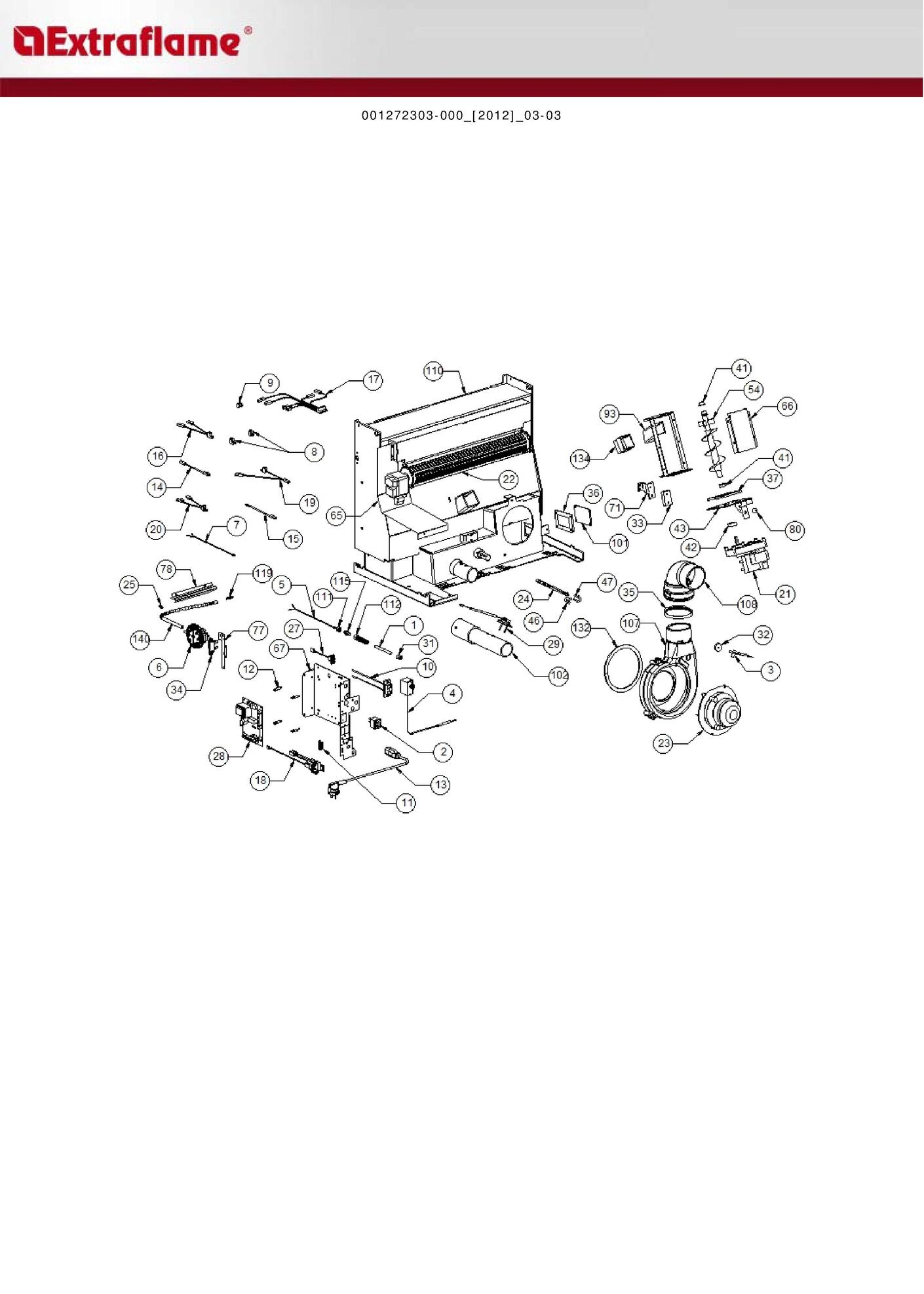

page 5

Position

Schéma

002272546	Afficheur led	26
002272590	Télécommande	30
002276410	Vitrocéramique	38
002277403	Charnière couvercle réservoir noir	40
002277472	Tige guide couvercle	45
002278207	Carter câbles afficheur zingué	50
002278209	équerre façade zinguée	51
002278211	Bride afficheur zinguée	52
002278216	Douille poignée	53
002278727	Dos perforé zingué	60
002278736	Bride réservoir zinguée	62
002278740	Carter afficheur zingué	63
002278812	Bride ressorts zingué	64
002279425	équerre nettoyage air vitre zinguée	72
002279426	équerre nettoyage air vitre zinguée	73
002303000	Poignée	79
003277163	Porte noire	83
003277164	Façade complète noir	84
003277165	Support carreaux zingué	85
003277166	Grille noire	86
003277167	Ensemble piédestal noir	87
003277168	Bloque-carreaux noir	88
003277169	Lamelle vitre porte noir	89
003277170	Déflecteur protège cendres noir	90
003277176	Logement cordon noir	91
003277177	Logement cordon noir	92
003277439	Charnière noir	96
003277440	Charnière noir	97
003277441	Ensemble poignée noir	98
003277442	Cadre bloque-vitre noir	99
003277475	équerre douille poignée noire	100
003277846	Flanc noir	103
003277847	Couvercle réservoir noir	104
003277848	Couvercle complet noir	105
003277849	Partie frontale noir	106
006000827	Rondelle élastique 10 mm	113
006008610	Douille	116
006273004	Ressort acier	117
006277400	Hexagone pour réglage	121
006277401	Pivot laiton	122
007273149	Carreau céramique bordeaux	126
007273150	Carreau céramique bordeaux	127
009278200	Tisonnier	130
000006760	Garniture/tresse 10x3 mm	135
000006773	Garniture/tresse 12 mm	136
000006760	Garniture/tresse 10x3 mm	138
000006774	Garniture/tresse 10x2 mm	139

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Esmeralda (2012)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	2 page 5	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	3 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	4 page 5	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	5 page 5	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	6 page 5	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	7 page 5	Sonde	Extraflame Réf fabricant: 002000705	avec délai sur devis
	8 page 5	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	9 page 5	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	10 page 5	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	11 page 5	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	12 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	13 page 5	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	14 page 5	Câble électrique	Extraflame Réf fabricant: 002270074	avec délai sur devis
	15 page 5	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	16 page 5	Câblage électrique	Extraflame Réf fabricant: 002270290	avec délai sur devis
	17 page 5	Câblage électrique	Extraflame Réf fabricant: 002270292	avec délai sur devis
	18 page 5	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	19 page 5	Câblage électrique	Extraflame Réf fabricant: 002270306	avec délai sur devis
	20 page 5	Câblage électrique	Extraflame Réf fabricant: 002270326	avec délai sur devis
	21 page 5	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	22 page 5	Ventilateur tangentiel 480 mm	Extraflame Réf fabricant: 002271012	avec délai sur devis
	23 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271023	avec délai sur devis
	24 page 5	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	25 page 5	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	26 page 1	Afficheur led	Extraflame Réf fabricant: 002272546	avec délai sur devis
	27 page 5	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	28 page 5	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	29 page 5	Capteur débitmètre	Extraflame Réf fabricant: 002272582	avec délai sur devis
	30 page 1	Télécommande	Extraflame Réf fabricant: 002272590	avec délai sur devis
	31 page 5	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	32 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	33 page 5	Garniture	Extraflame Réf fabricant: 002273022	avec délai sur devis
	34 page 5	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	35 page 5	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	36 page 5	Garniture	Extraflame Réf fabricant: 002273313	avec délai sur devis
	37 page 5	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	38 page 1	Vitrocéramique	Extraflame Réf fabricant: 002276410	avec délai sur devis
	39 page 3	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	40 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	41 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	42 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	43 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	44 page 3	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	45 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002277472	avec délai sur devis
	46 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	47 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	48 page 3	Tige guide racleurs	Extraflame Réf fabricant: 002278023	avec délai sur devis
	49 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	50 page 1	Carter câbles afficheur zingué	Extraflame Réf fabricant: 002278207	avec délai sur devis
	51 page 1	équerre façade zinguée	Extraflame Réf fabricant: 002278209	avec délai sur devis
	52 page 1	Bride afficheur zinguée	Extraflame Réf fabricant: 002278211	avec délai sur devis
	53 page 1	Douille poignée	Extraflame Réf fabricant: 002278216	avec délai sur devis
	54 page 5	Spirale pellet	Extraflame Réf fabricant: 002278403	avec délai sur devis
	55 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002278610	avec délai sur devis
	56 page 3	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002278718	avec délai sur devis
	57 page 3	Paroi réservoir zinguée	Extraflame Réf fabricant: 002278720	avec délai sur devis
	58 page 3	Carter inférieur zingué	Extraflame Réf fabricant: 002278725	avec délai sur devis
	59 page 3	Carter zingué	Extraflame Réf fabricant: 002278726	avec délai sur devis
	60 page 1	Dos perforé zingué	Extraflame Réf fabricant: 002278727	avec délai sur devis
	61 page 3	Grille chromée	Extraflame Réf fabricant: 002278728	avec délai sur devis
	62 page 1	Bride réservoir zinguée	Extraflame Réf fabricant: 002278736	avec délai sur devis
	63 page 1	Carter afficheur zingué	Extraflame Réf fabricant: 002278740	avec délai sur devis
	64 page 1	Bride ressorts zingué	Extraflame Réf fabricant: 002278812	avec délai sur devis
	65 page 5	Déflecteur protection tangentielle	Extraflame Réf fabricant: 002279067	avec délai sur devis
	66 page 5	Couvercle spirale	Extraflame Réf fabricant: 002279323	avec délai sur devis
	67 page 5	Support carte électronique zingué	Extraflame Réf fabricant: 002279324	avec délai sur devis
	68 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279346	avec délai sur devis
	69 page 3	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002279347	avec délai sur devis
	70 page 3	Cornière zinguée	Extraflame Réf fabricant: 002279348	avec délai sur devis
	71 page 5	équerre bride motoréducteur	Extraflame Réf fabricant: 002279414	avec délai sur devis
	72 page 1	équerre nettoyage air vitre zinguée	Extraflame Réf fabricant: 002279425	avec délai sur devis
	73 page 1	équerre nettoyage air vitre zinguée	Extraflame Réf fabricant: 002279426	avec délai sur devis
	74 page 3	Fond zingué	Extraflame Réf fabricant: 002279427	avec délai sur devis
	75 page 3	Carter réservoir zingué	Extraflame Réf fabricant: 002279429	avec délai sur devis
	76 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002279717	avec délai sur devis
	77 page 5	équerre pressostat zinguée	Extraflame Réf fabricant: 002287122	avec délai sur devis
	78 page 5	équerre protection tuyau zinguée	Extraflame Réf fabricant: 002287146	avec délai sur devis
	79 page 1	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	80 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	81 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277092	avec délai sur devis
	82 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277093	avec délai sur devis
	83 page 1	Porte noire	Extraflame Réf fabricant: 003277163	avec délai sur devis
	84 page 1	Façade complète noir	Extraflame Réf fabricant: 003277164	avec délai sur devis
	85 page 1	Support carreaux zingué	Extraflame Réf fabricant: 003277165	avec délai sur devis
	86 page 1	Grille noire	Extraflame Réf fabricant: 003277166	avec délai sur devis
	87 page 1	Ensemble piédestal noir	Extraflame Réf fabricant: 003277167	avec délai sur devis
	88 page 1	Bloque-carreaux noir	Extraflame Réf fabricant: 003277168	avec délai sur devis
	89 page 1	Lamelle vitre porte noir	Extraflame Réf fabricant: 003277169	avec délai sur devis
	90 page 1	Déflecteur protège cendres noir	Extraflame Réf fabricant: 003277170	avec délai sur devis
	91 page 1	Logement cordon noir	Extraflame Réf fabricant: 003277176	avec délai sur devis
	92 page 1	Logement cordon noir	Extraflame Réf fabricant: 003277177	avec délai sur devis
	93 page 5	Ensemble tuyau d alimentation pellet noir	Extraflame Réf fabricant: 003277217	avec délai sur devis
	94 page 3	Profil latéral noir	Extraflame Réf fabricant: 003277312	avec délai sur devis
	95 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277411	avec délai sur devis
	96 page 1	Charnière noir	Extraflame Réf fabricant: 003277439	avec délai sur devis
	97 page 1	Charnière noir	Extraflame Réf fabricant: 003277440	avec délai sur devis
	98 page 1	Ensemble poignée noir	Extraflame Réf fabricant: 003277441	avec délai sur devis
	99 page 1	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277442	avec délai sur devis
	100 page 1	équerre douille poignée noire	Extraflame Réf fabricant: 003277475	avec délai sur devis
	101 page 5	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	102 page 5	Rallonge prise d air noir	Extraflame Réf fabricant: 003277835	avec délai sur devis
	103 page 1	Flanc noir	Extraflame Réf fabricant: 003277846	avec délai sur devis
	104 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003277847	avec délai sur devis
	105 page 1	Couvercle complet noir	Extraflame Réf fabricant: 003277848	avec délai sur devis
	106 page 1	Partie frontale noir	Extraflame Réf fabricant: 003277849	avec délai sur devis
	107 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278070	avec délai sur devis
	108 page 5	Courbe fonte noire	Extraflame Réf fabricant: 003278142	avec délai sur devis
	109 page 3	Brasier fonte	Extraflame Réf fabricant: 003278198	avec délai sur devis
	110 page 5	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278201	avec délai sur devis
	112 page 5	écrou avec ressort	Extraflame Réf fabricant: 006000711	avec délai sur devis
	113 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	115 page 5	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	116 page 1	Douille	Extraflame Réf fabricant: 006008610	avec délai sur devis
	117 page 1	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	118 page 3	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	119 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	120 page 3	Pivot acier	Extraflame Réf fabricant: 006277075	avec délai sur devis
	121 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	122 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	123 page 3	Paroi fonte	Extraflame Réf fabricant: 007270078	avec délai sur devis
	124 page 3	Paroi fonte	Extraflame Réf fabricant: 007270080	avec délai sur devis
	125 page 3	Paroi fonte	Extraflame Réf fabricant: 007270109	avec délai sur devis
	126 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273149	avec délai sur devis
	127 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273150	avec délai sur devis
	130 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	132 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	133 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	134 page 5	Garniture/tresse 20x2 mm	Extraflame Réf fabricant: 000006775	avec délai sur devis
	135 page 1	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	136 page 1	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006773	avec délai sur devis
	137 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	138 page 1	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	139 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	140 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Esmeralda (2012) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
