Poêle Extraflame Clementina (2009)

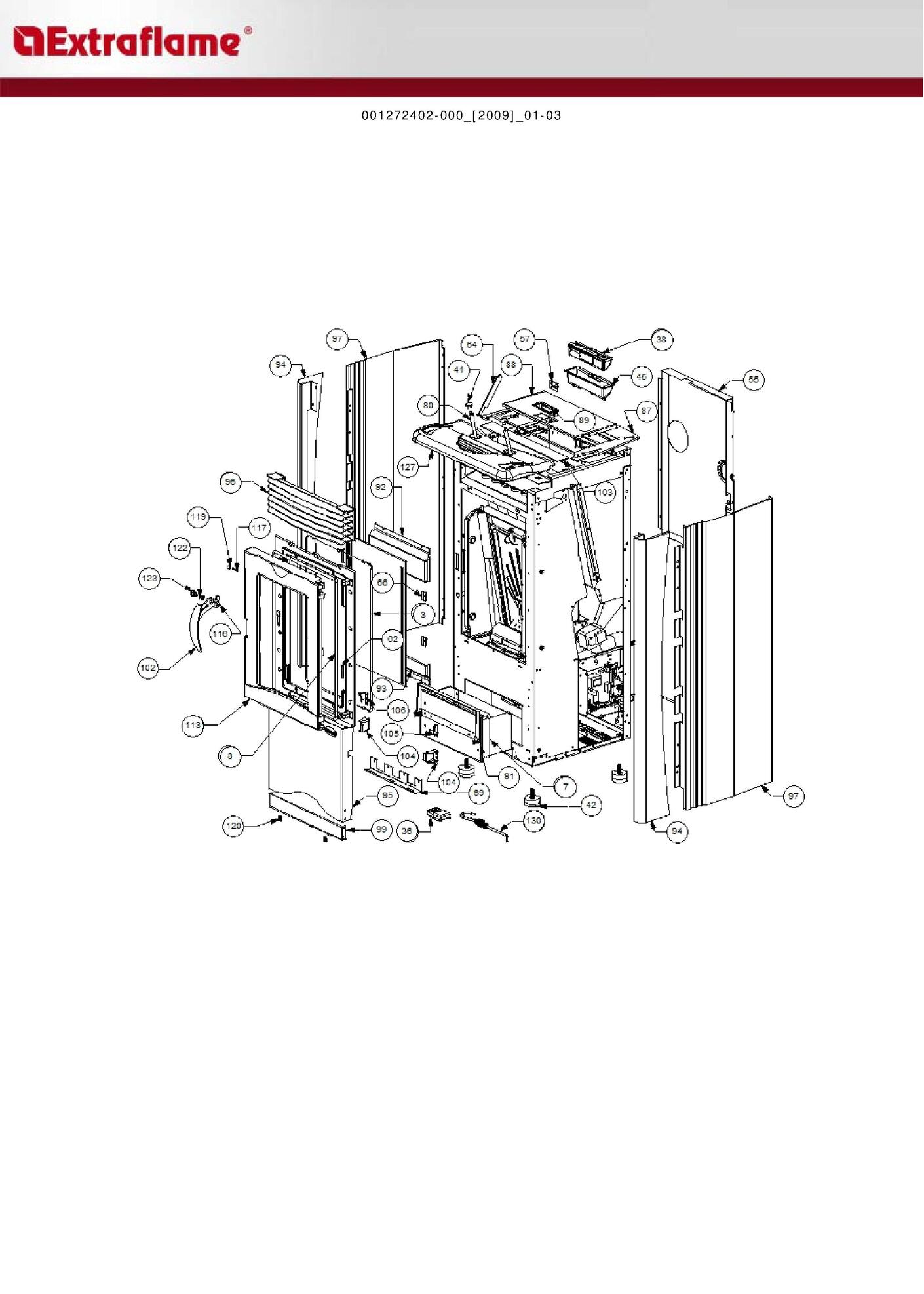

page 1

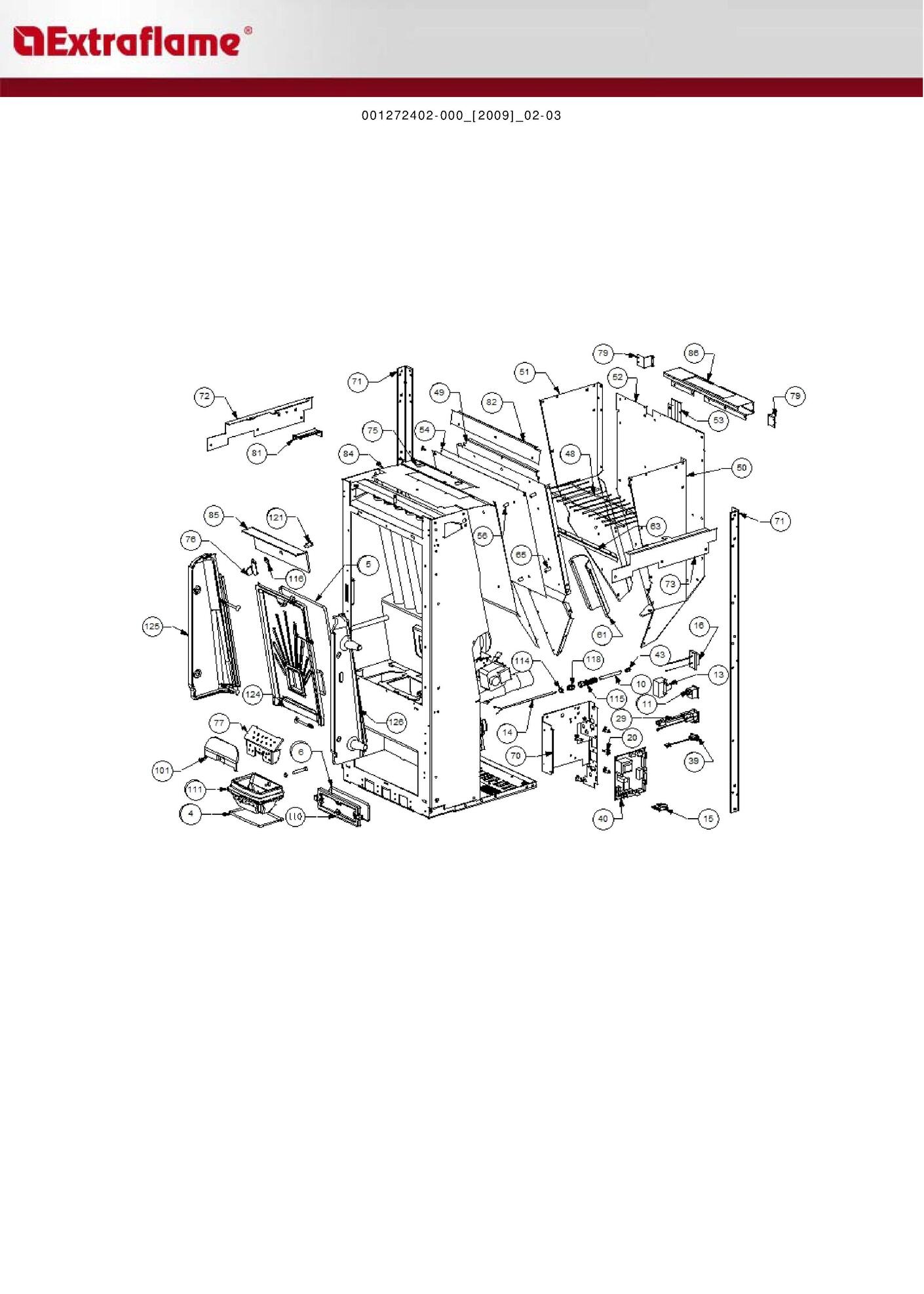

page 3

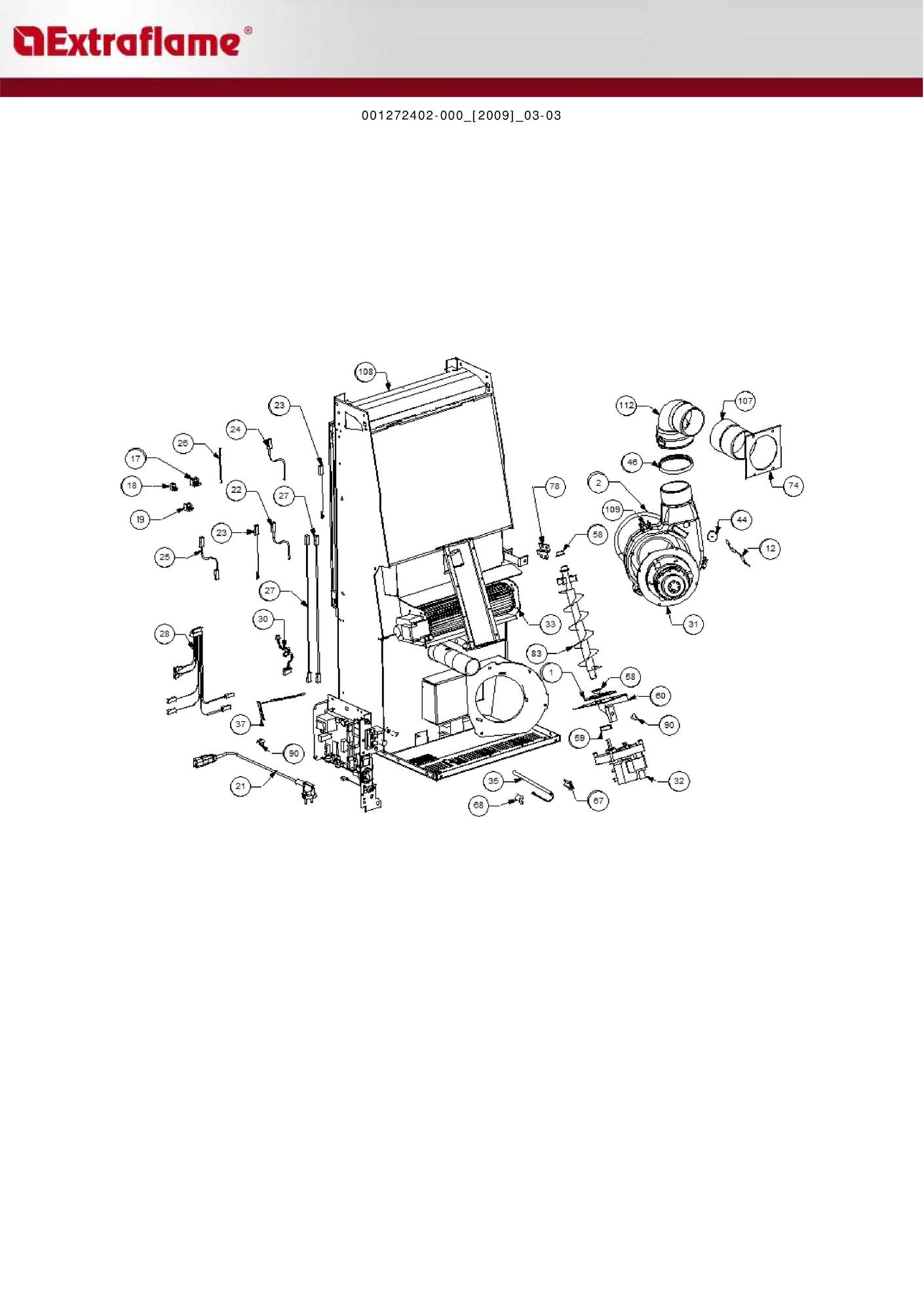

page 5

Position

Schéma

000006761	Garniture/tresse 4 mm	3
000006766	Garniture/tresse 8 mm	7
000006766	Garniture/tresse 8 mm	8
002272502	Télécommande	36
002272544	Afficheur led	38
002273001	Pommeau	41
002273003	Pied caoutchouc m10 50x25 mm	42
002273007	Boîtier plastique	45
002277389	Dos perforé zingué	55
002277403	Charnière couvercle réservoir noir	57
002277443	Rivet 5x46 bruni	62
002277472	Tige guide couvercle	64
002277549	Cadre bloque-vitre	66
002277585	équerre support porte noire	69
002278221	Tige guide racleurs	80
002278751	Couvercle gris	87
002278752	Couvercle réservoir gris	88
002303000	Poignée	89
003277066	Tiroir cendres noir	91
003277094	Déflecteur air noir	92
003277095	Déflecteur air noir	93
003277181	Flanc gris	94
003277182	Porte noire	95
003277183	Grille noire	96
003277184	Flanc rouge	97
003277186	Bride porte rouge	99
003277433	Poignée noir	102
003277444	Grille protection noir	103
003277471	étrier tiroir cendres noir	104
003277481	équerre bloque-porte noire	105
003277482	équerre bloque-porte noire	106
004278115	Ensemble porte et façade noire	113
006000827	Rondelle élastique 10 mm	116
006003200	Fiche 24x4 mm	117
006008600	Douille	119
006273006	Ressort	120
006277400	Hexagone pour réglage	122
006277401	Pivot laiton	123
007273153	Couverture céramique bordeaux	127
009278200	Tisonnier	130

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Clementina (2009)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	4 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	6 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	7 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	10 page 3	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	11 page 3	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	12 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	13 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	14 page 3	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	15 page 3	Chronothermostat	Extraflame Réf fabricant: 002000586	avec délai sur devis
	16 page 3	Borne caisses	Extraflame Réf fabricant: 002001309	avec délai sur devis
	17 page 5	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	18 page 5	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	20 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	21 page 5	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	22 page 5	Câble électrique	Extraflame Réf fabricant: 002270026	avec délai sur devis
	23 page 5	Câble électrique	Extraflame Réf fabricant: 002270028	avec délai sur devis
	24 page 5	Câble électrique	Extraflame Réf fabricant: 002270030	avec délai sur devis
	25 page 5	Câble électrique	Extraflame Réf fabricant: 002270032	avec délai sur devis
	26 page 5	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	27 page 5	Câble électrique	Extraflame Réf fabricant: 002270058	avec délai sur devis
	28 page 5	Câblage électrique	Extraflame Réf fabricant: 002270257	avec délai sur devis
	29 page 3	Fiche tripolaire	Extraflame Réf fabricant: 002270268	avec délai sur devis
	30 page 5	Câblage électrique	Extraflame Réf fabricant: 002270286	avec délai sur devis
	31 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271001	avec délai sur devis
	32 page 5	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	33 page 5	Ventilateur tangentiel	Extraflame Réf fabricant: 002271015	avec délai sur devis
	35 page 5	Bougie allumage 280 w câble 500 mm	Extraflame Réf fabricant: 002271028	avec délai sur devis
	36 page 1	Télécommande	Extraflame Réf fabricant: 002272502	avec délai sur devis
	37 page 5	Carte électronique	Extraflame Réf fabricant: 002272515	avec délai sur devis
	38 page 1	Afficheur led	Extraflame Réf fabricant: 002272544	avec délai sur devis
	39 page 3	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	40 page 3	Carte électronique	Extraflame Réf fabricant: 002272563	avec délai sur devis
	41 page 1	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	42 page 1	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	43 page 3	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	44 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	45 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273007	avec délai sur devis
	46 page 5	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	48 page 3	Grille prot. réservoir baby f.cr. d	Extraflame Réf fabricant: 002277067	avec délai sur devis
	49 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002277128	avec délai sur devis
	50 page 3	Flanc droit réservoir	Extraflame Réf fabricant: 002277137	avec délai sur devis
	51 page 3	Flanc gauche réservoir	Extraflame Réf fabricant: 002277138	avec délai sur devis
	52 page 3	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002277139	avec délai sur devis
	53 page 3	Boîtier protection synoptique	Extraflame Réf fabricant: 002277146	avec délai sur devis
	54 page 3	Séparateur de chaleur réservoir	Extraflame Réf fabricant: 002277162	avec délai sur devis
	55 page 1	Dos perforé zingué	Extraflame Réf fabricant: 002277389	avec délai sur devis
	56 page 3	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	57 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	58 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	59 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	60 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	61 page 3	Couvercle spirale	Extraflame Réf fabricant: 002277431	avec délai sur devis
	62 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002277443	avec délai sur devis
	63 page 3	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	64 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002277472	avec délai sur devis
	65 page 3	Entretoise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	66 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	67 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	68 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	69 page 1	équerre support porte noire	Extraflame Réf fabricant: 002277585	avec délai sur devis
	70 page 3	Support carte électronique zingué	Extraflame Réf fabricant: 002277592	avec délai sur devis
	71 page 3	Cornière zinguée	Extraflame Réf fabricant: 002277719	avec délai sur devis
	72 page 3	Cornière gauche grise	Extraflame Réf fabricant: 002277776	avec délai sur devis
	73 page 3	Cornière droite gris	Extraflame Réf fabricant: 002277777	avec délai sur devis
	74 page 5	Bride centrage tuyau	Extraflame Réf fabricant: 002278004	avec délai sur devis
	75 page 3	Couvercle inspection zingué	Extraflame Réf fabricant: 002278113	avec délai sur devis
	76 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	77 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002278171	avec délai sur devis
	78 page 5	équerre tangentielle zinguée	Extraflame Réf fabricant: 002278172	avec délai sur devis
	79 page 3	équerre fermeture réservoir zinguée	Extraflame Réf fabricant: 002278220	avec délai sur devis
	80 page 1	Tige guide racleurs	Extraflame Réf fabricant: 002278221	avec délai sur devis
	81 page 3	Bride tige couvercle réservoir	Extraflame Réf fabricant: 002278222	avec délai sur devis
	82 page 3	Flanc réservoir	Extraflame Réf fabricant: 002278223	avec délai sur devis
	83 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	84 page 3	Séparateur de chaleur zingué	Extraflame Réf fabricant: 002278505	avec délai sur devis
	85 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002278608	avec délai sur devis
	86 page 3	Bride carter afficheur	Extraflame Réf fabricant: 002278750	avec délai sur devis
	87 page 1	Couvercle gris	Extraflame Réf fabricant: 002278751	avec délai sur devis
	88 page 1	Couvercle réservoir gris	Extraflame Réf fabricant: 002278752	avec délai sur devis
	89 page 1	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	90 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	91 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277066	avec délai sur devis
	92 page 1	Déflecteur air noir	Extraflame Réf fabricant: 003277094	avec délai sur devis
	93 page 1	Déflecteur air noir	Extraflame Réf fabricant: 003277095	avec délai sur devis
	94 page 1	Flanc gris	Extraflame Réf fabricant: 003277181	avec délai sur devis
	95 page 1	Porte noire	Extraflame Réf fabricant: 003277182	avec délai sur devis
	96 page 1	Grille noire	Extraflame Réf fabricant: 003277183	avec délai sur devis
	97 page 1	Flanc rouge	Extraflame Réf fabricant: 003277184	avec délai sur devis
	99 page 1	Bride porte rouge	Extraflame Réf fabricant: 003277186	avec délai sur devis
	101 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277411	avec délai sur devis
	102 page 1	Poignée noir	Extraflame Réf fabricant: 003277433	avec délai sur devis
	103 page 1	Grille protection noir	Extraflame Réf fabricant: 003277444	avec délai sur devis
	104 page 1	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	105 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277481	avec délai sur devis
	106 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277482	avec délai sur devis
	107 page 5	Rallonge courbe noire	Extraflame Réf fabricant: 003277521	avec délai sur devis
	108 page 5	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278018	avec délai sur devis
	109 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278070	avec délai sur devis
	111 page 3	Brasier fonte perforé	Extraflame Réf fabricant: 003278123	avec délai sur devis
	112 page 5	Courbe fonte noire	Extraflame Réf fabricant: 003278142	avec délai sur devis
	113 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278115	avec délai sur devis
	116 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	117 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	119 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	120 page 1	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	122 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	123 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	127 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273153	avec délai sur devis
	130 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Clementina (2009) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
