Poêle Extraflame Isidora Idro H20 Evo (2024)

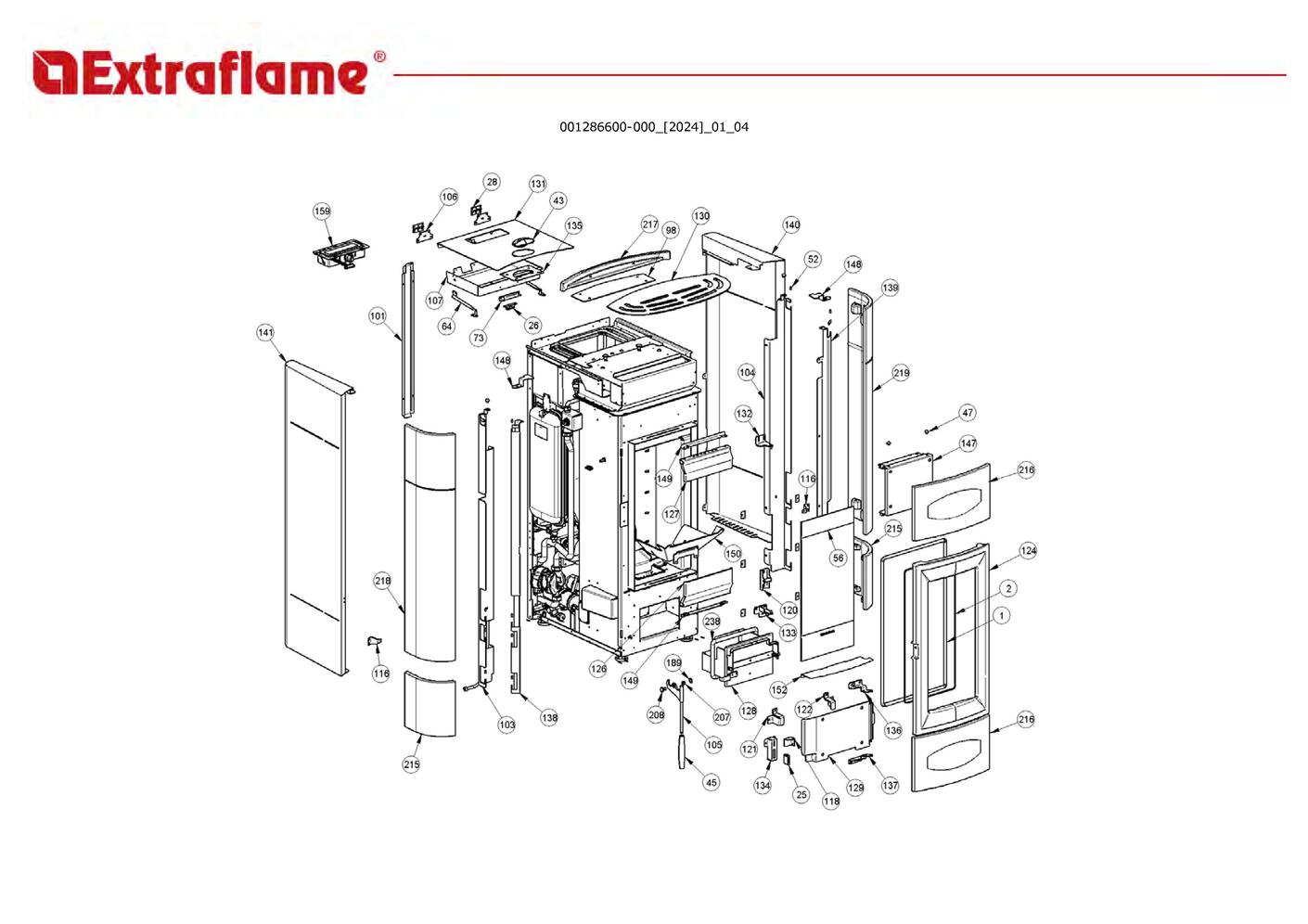

page 1

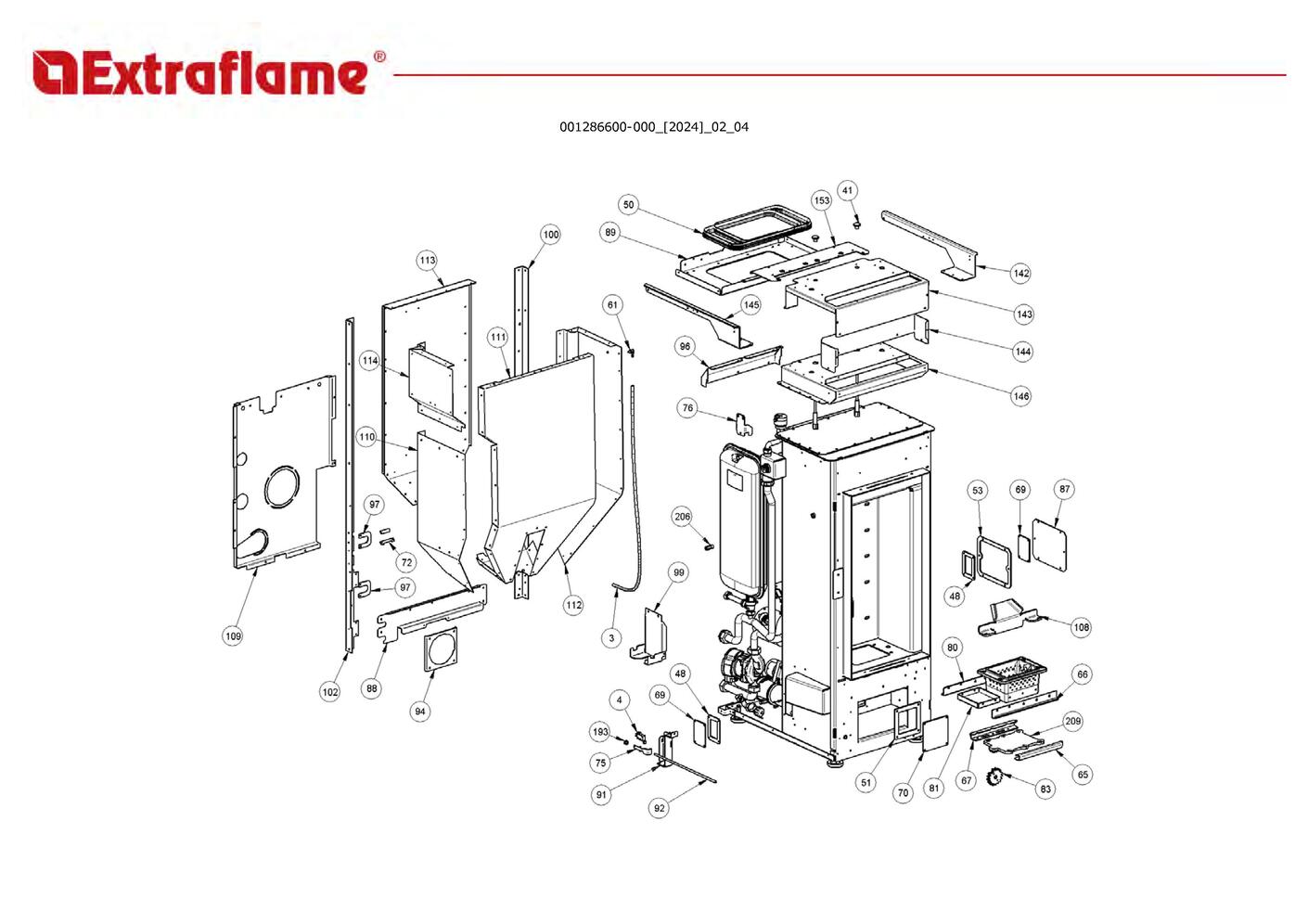

page 5

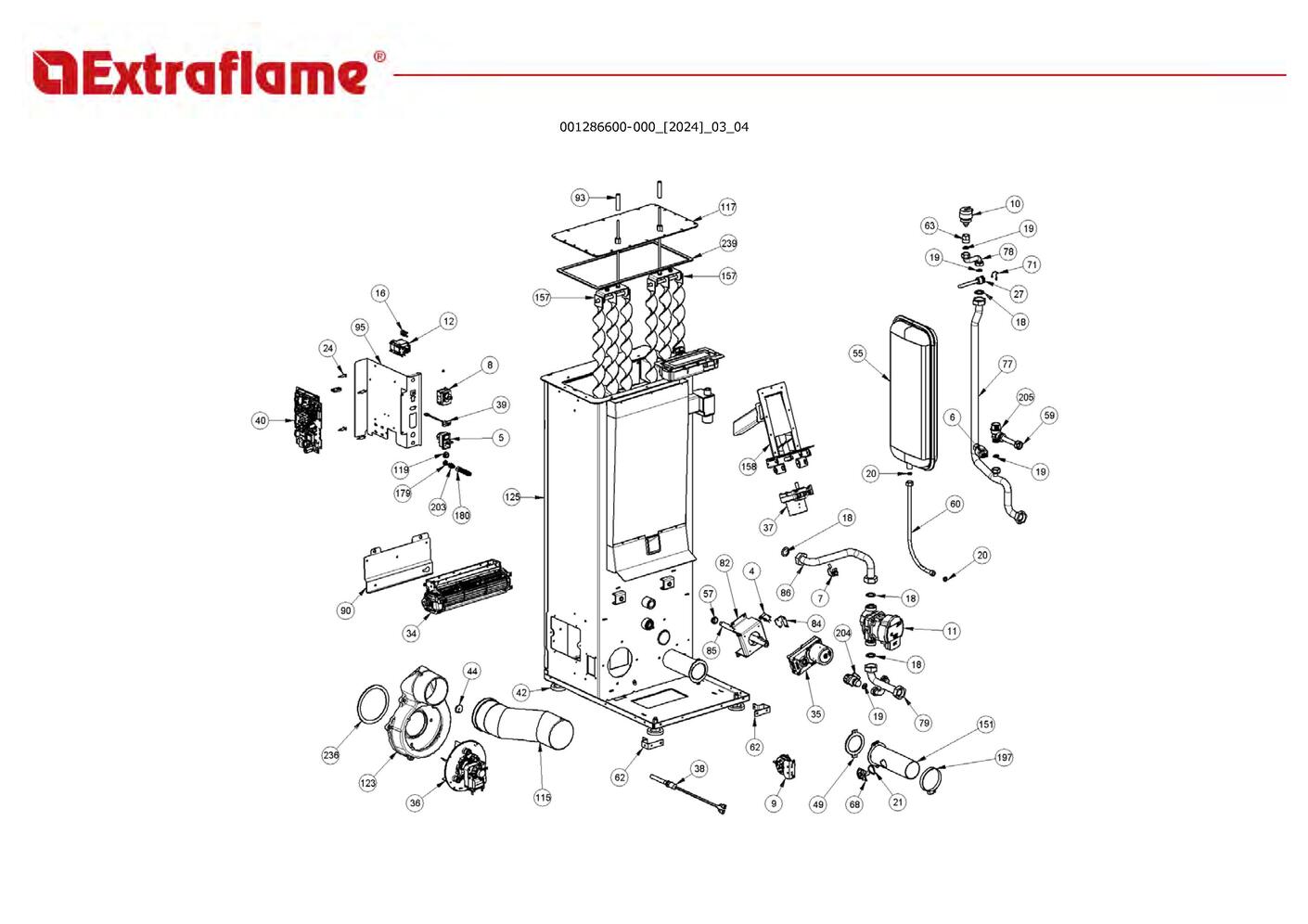

page 8

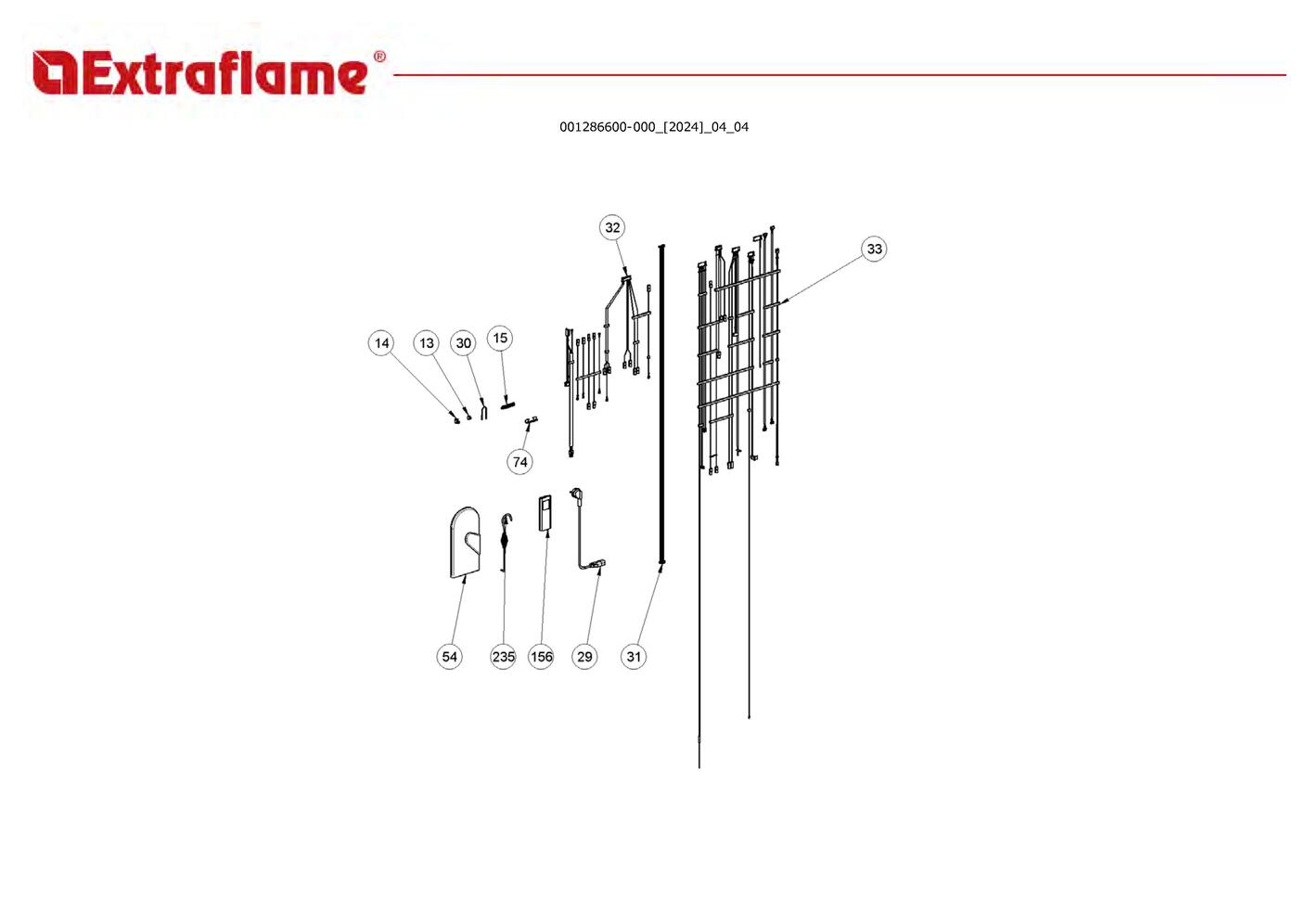

page 12

Position

Schéma

000006789	Joint 12 mm	1
000006792	Garniture/tresse 4 mm	2
002006213	Fermeture magnétique	25
002006216	Fermeture magnétique à déclic	26
002208066	Charnière couvercle réservoir noir	28
002273024	Poignée	43
002273108	Poignée levier	45
002273338	Tampon en caoutchouc	47
002273402	Capuchon	52
002276516	Vitrocéramique	56
002290030	Tige à ressort	64
002291475	Support angulaire zingué	73
002292385	Plaque zinguée	98
002292405	Protection zinguée	101
002292415	Support céramique	103
002292416	Support céramique	104
002292425	Poignée à déclic	105
002292427	étrier zingué	106
002292428	Contre-couvercle galvanisé	107
002292469	étrier flanc zingué	116
002292502	étrier zingué	118
003278738	Ancrage poignée	120
003278891	étrier gauche noir	121
003278892	étrier fermeture tiroir cendres	122
003280051	Porte fonte émaillée	124
003280054	Déflecteur noir	126
003280055	Déflecteur noir	127
003280057	Ensemble tiroir à cendres	128
003280059	Ensemble porte inférieure noir	129
003280064	Plaque support poêle noir	130
003280065	Couvercle réservoir noir	131
003280066	Ensemble charnière supérieure noir	132
003280067	Ensemble charnière inférieure noir	133
003280068	Boîte noire	134
003280069	étrier poignée noir	135
003280070	Charnière supérieure noire	136
003280071	Charnière inférieure noir	137
003280084	Support céramique	138
003280085	Support céramique	139
003280086	Flanc noir	140
003280087	Flanc noir	141
003280112	Support carreaux	147
003280113	Support noir	148
003280115	Carter noir	149
003280137	Ensemble goulotte fonte	150
003280140	Protection zinguée	152
004270264	Ensemble de masque noir d affichage	159
006000827	Rondelle élastique 10 mm	189
006277400	Hexagone pour réglage	207
006277457	Pivot	208
007273731	Carreau céramique bordeaux	215
007273732	Carreau céramique bordeaux	216
007273733	Profile rouge	217
007273734	Carreau céramique bordeaux	218
007273735	Carreau céramique bordeaux	219
000006784	Garniture/tresse 15 mm	238

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Isidora Idro H20 Evo (2024)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	2 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	3 page 5	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	4 page 5	Microrupteur avec levier	Extraflame Réf fabricant: 002000547	avec délai sur devis
	5 page 8	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	5 page 8	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	6 page 8	Pressostat numérique h2o	Extraflame Réf fabricant: 002000591	avec délai sur devis
	7 page 8	Sonde ntc eau ntc d.22	Extraflame Réf fabricant: 002000610	avec délai sur devis
	8 page 8	Thermostat 95°c imit	Extraflame Réf fabricant: 002000614	avec délai sur devis
	9 page 8	Pressostat 10pa cleveland ns2237800	Extraflame Réf fabricant: 002000620	avec délai sur devis
	10 page 8	Vanne automatique 3/8	Extraflame Réf fabricant: 002000641	avec délai sur devis
	11 page 8	Circulateur mep20-8-130l	Extraflame Réf fabricant: 002000657	avec délai sur devis
	12 page 8	Filtre externe iskra 230v kpl3524	Extraflame Réf fabricant: 002001083	avec délai sur devis
	13 page 12	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	14 page 12	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	15 page 12	Collier plastique	Extraflame Réf fabricant: 002001601	avec délai sur devis
	16 page 8	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	18 page 8	Garniture carton 1	Extraflame Réf fabricant: 002003300	avec délai sur devis
	20 page 8	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	21 page 8	Bague joint torique	Extraflame Réf fabricant: 002003315	avec délai sur devis
	24 page 8	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	25 page 1	Fermeture magnétique	Extraflame Réf fabricant: 002006213	avec délai sur devis
	26 page 1	Fermeture magnétique à déclic	Extraflame Réf fabricant: 002006216	avec délai sur devis
	27 page 8	Bulbe porte-sonde 1/2	Extraflame Réf fabricant: 002207522	avec délai sur devis
	28 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	29 page 12	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	30 page 12	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	31 page 12	Câble électrique	Extraflame Réf fabricant: 002270783	avec délai sur devis
	32 page 12	Ensemble câblage électrique	Extraflame Réf fabricant: 002270888	avec délai sur devis
	33 page 12	Câblage éncouder	Extraflame Réf fabricant: 002280215	avec délai sur devis
	33 page 12	Cablag. sens.depres. huba + contacts ct84	Extraflame Réf fabricant: 002280177	avec délai sur devis
	33 page 12	Ensemble câblage électrique	Extraflame Réf fabricant: 002270897	avec délai sur devis
	33 page 12	Sonde fumées + contacts ct84	Extraflame Réf fabricant: 002272737	avec délai sur devis
	33 page 12	Sonde k en chambre l = 2000mm + contacts ct84	Extraflame Réf fabricant: 002270934	avec délai sur devis
	33 page 12	Sonde ntc ambiance / réservoir 550mm + contacts ct84	Extraflame Réf fabricant: 002272707	avec délai sur devis
	33 page 12	Sonde ntc eau 2000mm + contacts ct84	Extraflame Réf fabricant: 002272708	avec délai sur devis
	34 page 8	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	35 page 8	Motoréducteur brushless 4 rpm	Extraflame Réf fabricant: 002271106	avec délai sur devis
	36 page 8	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	36 page 8	Joint gnz-02486	Extraflame Réf fabricant: 002273388	avec délai sur devis
	36 page 8	Moteur des fumees trial caf15y-140psh + joint	Extraflame Réf fabricant: 002271118	avec délai sur devis
	37 page 8	Motoréducteur brushless 3,6 rpm	Extraflame Réf fabricant: 002271126	avec délai sur devis
	38 page 8	Bougie céramique étanche 330w 230v	Extraflame Réf fabricant: 002271140	avec délai sur devis
	39 page 8	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	40 page 8	Carte electronique 3 bldc un s002 5 c	Extraflame Réf fabricant: 002272698	avec délai sur devis
	41 page 5	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	42 page 8	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	43 page 1	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	44 page 8	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	45 page 1	Poignée levier	Extraflame Réf fabricant: 002273108	avec délai sur devis
	47 page 1	Tampon en caoutchouc	Extraflame Réf fabricant: 002273338	avec délai sur devis
	48 page 5	Garniture	Extraflame Réf fabricant: 002273371	avec délai sur devis
	49 page 8	Garniture	Extraflame Réf fabricant: 002273372	avec délai sur devis
	50 page 5	Garniture	Extraflame Réf fabricant: 002273384	avec délai sur devis
	51 page 5	Garniture	Extraflame Réf fabricant: 002273390	avec délai sur devis
	52 page 1	Capuchon	Extraflame Réf fabricant: 002273402	avec délai sur devis
	53 page 5	Garniture	Extraflame Réf fabricant: 002273432	avec délai sur devis
	54 page 12	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	55 page 8	Vase d expansion 8 l	Extraflame Réf fabricant: 002276159	avec délai sur devis
	56 page 1	Vitrocéramique	Extraflame Réf fabricant: 002276516	avec délai sur devis
	57 page 8	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	59 page 8	Tuyau vanne	Extraflame Réf fabricant: 002278466	avec délai sur devis
	60 page 8	Tuyau flexible 3/8	Extraflame Réf fabricant: 002278479	avec délai sur devis
	61 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	64 page 1	Tige à ressort	Extraflame Réf fabricant: 002290030	avec délai sur devis
	65 page 5	Guide chariot	Extraflame Réf fabricant: 002290099	avec délai sur devis
	66 page 5	Guide chariot	Extraflame Réf fabricant: 002290101	avec délai sur devis
	67 page 5	Guide chariot	Extraflame Réf fabricant: 002290107	avec délai sur devis
	69 page 5	Couvercle inspection zingué	Extraflame Réf fabricant: 002290956	avec délai sur devis
	70 page 5	Inspection latérale	Extraflame Réf fabricant: 002291198	avec délai sur devis
	72 page 5	étrier zingué	Extraflame Réf fabricant: 002291453	avec délai sur devis
	73 page 1	Support angulaire zingué	Extraflame Réf fabricant: 002291475	avec délai sur devis
	74 page 12	étrier zingué	Extraflame Réf fabricant: 002291597	avec délai sur devis
	75 page 5	Bride micro de sécurité	Extraflame Réf fabricant: 002291987	avec délai sur devis
	76 page 5	Support zingué	Extraflame Réf fabricant: 002292339	avec délai sur devis
	80 page 5	Guide chariot	Extraflame Réf fabricant: 002292345	avec délai sur devis
	81 page 5	Entretoise	Extraflame Réf fabricant: 002292346	avec délai sur devis
	83 page 5	Roue dentée	Extraflame Réf fabricant: 002292349	avec délai sur devis
	87 page 5	Inspection latérale	Extraflame Réf fabricant: 002292353	avec délai sur devis
	88 page 5	Goulotte câblage zinguée	Extraflame Réf fabricant: 002292354	avec délai sur devis
	89 page 5	Plaque zinguée	Extraflame Réf fabricant: 002292356	avec délai sur devis
	91 page 5	Support zingué	Extraflame Réf fabricant: 002292367	avec délai sur devis
	92 page 5	Tige	Extraflame Réf fabricant: 002292368	avec délai sur devis
	94 page 5	Plaque zinguée	Extraflame Réf fabricant: 002292373	avec délai sur devis
	96 page 5	Carter zingué	Extraflame Réf fabricant: 002292377	avec délai sur devis
	97 page 5	étrier zingué	Extraflame Réf fabricant: 002292381	avec délai sur devis
	98 page 1	Plaque zinguée	Extraflame Réf fabricant: 002292385	avec délai sur devis
	99 page 5	Support vase d expansion zingué	Extraflame Réf fabricant: 002292402	avec délai sur devis
	100 page 5	Cornière droite zinguée	Extraflame Réf fabricant: 002292404	avec délai sur devis
	101 page 1	Protection zinguée	Extraflame Réf fabricant: 002292405	avec délai sur devis
	102 page 5	Cornière gauche zinguée	Extraflame Réf fabricant: 002292414	avec délai sur devis
	103 page 1	Support céramique	Extraflame Réf fabricant: 002292415	avec délai sur devis
	104 page 1	Support céramique	Extraflame Réf fabricant: 002292416	avec délai sur devis
	105 page 1	Poignée à déclic	Extraflame Réf fabricant: 002292425	avec délai sur devis
	106 page 1	étrier zingué	Extraflame Réf fabricant: 002292427	avec délai sur devis
	107 page 1	Contre-couvercle galvanisé	Extraflame Réf fabricant: 002292428	avec délai sur devis
	108 page 5	Diviseur brasier acier	Extraflame Réf fabricant: 002292429	avec délai sur devis
	109 page 5	Dos zingué	Extraflame Réf fabricant: 002292434	avec délai sur devis
	110 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002292439	avec délai sur devis
	111 page 5	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002292441	avec délai sur devis
	112 page 5	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002292442	avec délai sur devis
	113 page 5	Paroi postérieure	Extraflame Réf fabricant: 002292443	avec délai sur devis
	114 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002292444	avec délai sur devis
	116 page 1	étrier flanc zingué	Extraflame Réf fabricant: 002292469	avec délai sur devis
	118 page 1	étrier zingué	Extraflame Réf fabricant: 002292502	avec délai sur devis
	120 page 1	Ancrage poignée	Extraflame Réf fabricant: 003278738	avec délai sur devis
	121 page 1	étrier gauche noir	Extraflame Réf fabricant: 003278891	avec délai sur devis
	122 page 1	étrier fermeture tiroir cendres	Extraflame Réf fabricant: 003278892	avec délai sur devis
	123 page 8	Coque fonte noire	Extraflame Réf fabricant: 003278981	avec délai sur devis
	124 page 1	Porte fonte émaillée	Extraflame Réf fabricant: 003280051	avec délai sur devis
	125 page 8	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003280053	avec délai sur devis
	126 page 1	Déflecteur noir	Extraflame Réf fabricant: 003280054	avec délai sur devis
	127 page 1	Déflecteur noir	Extraflame Réf fabricant: 003280055	avec délai sur devis
	128 page 1	Ensemble tiroir à cendres	Extraflame Réf fabricant: 003280057	avec délai sur devis
	129 page 1	Ensemble porte inférieure noir	Extraflame Réf fabricant: 003280059	avec délai sur devis
	130 page 1	Plaque support poêle noir	Extraflame Réf fabricant: 003280064	avec délai sur devis
	131 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003280065	avec délai sur devis
	132 page 1	Ensemble charnière supérieure noir	Extraflame Réf fabricant: 003280066	avec délai sur devis
	133 page 1	Ensemble charnière inférieure noir	Extraflame Réf fabricant: 003280067	avec délai sur devis
	134 page 1	Boîte noire	Extraflame Réf fabricant: 003280068	avec délai sur devis
	135 page 1	étrier poignée noir	Extraflame Réf fabricant: 003280069	avec délai sur devis
	136 page 1	Charnière supérieure noire	Extraflame Réf fabricant: 003280070	avec délai sur devis
	137 page 1	Charnière inférieure noir	Extraflame Réf fabricant: 003280071	avec délai sur devis
	138 page 1	Support céramique	Extraflame Réf fabricant: 003280084	avec délai sur devis
	139 page 1	Support céramique	Extraflame Réf fabricant: 003280085	avec délai sur devis
	140 page 1	Flanc noir	Extraflame Réf fabricant: 003280086	avec délai sur devis
	141 page 1	Flanc noir	Extraflame Réf fabricant: 003280087	avec délai sur devis
	142 page 5	Profil noir	Extraflame Réf fabricant: 003280105	avec délai sur devis
	143 page 5	Carter noir	Extraflame Réf fabricant: 003280106	avec délai sur devis
	144 page 5	Carter noir	Extraflame Réf fabricant: 003280108	avec délai sur devis
	145 page 5	Profil latéral noir	Extraflame Réf fabricant: 003280110	avec délai sur devis
	146 page 5	Carter noir	Extraflame Réf fabricant: 003280111	avec délai sur devis
	147 page 1	Support carreaux	Extraflame Réf fabricant: 003280112	avec délai sur devis
	148 page 1	Support noir	Extraflame Réf fabricant: 003280113	avec délai sur devis
	149 page 1	Carter noir	Extraflame Réf fabricant: 003280115	avec délai sur devis
	150 page 1	Ensemble goulotte fonte	Extraflame Réf fabricant: 003280137	avec délai sur devis
	151 page 8	Rallonge prise d air noir	Extraflame Réf fabricant: 003280139	avec délai sur devis
	152 page 1	Protection zinguée	Extraflame Réf fabricant: 003280140	avec délai sur devis
	153 page 5	Carter réservoir zingué	Extraflame Réf fabricant: 003280141	avec délai sur devis
	154 page 5	Brasier fonte	Extraflame Réf fabricant: 003280162	avec délai sur devis
	156 page 12	Télécommande	Extraflame Réf fabricant: 004270104	avec délai sur devis
	159 page 1	Ensemble de masque noir d affichage	Extraflame Réf fabricant: 004270264	avec délai sur devis
	179 page 8	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	189 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	193 page 5	Ressort	Extraflame Réf fabricant: 006003000	avec délai sur devis
	205 page 8	Vanne de sécurité 3 bars	Extraflame Réf fabricant: 006008528	avec délai sur devis
	206 page 5	Douille	Extraflame Réf fabricant: 006277158	avec délai sur devis
	207 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	208 page 1	Pivot	Extraflame Réf fabricant: 006277457	avec délai sur devis
	209 page 5	Fond noir	Extraflame Réf fabricant: 007270378	avec délai sur devis
	215 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273731	avec délai sur devis
	216 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273732	avec délai sur devis
	217 page 1	Profile rouge	Extraflame Réf fabricant: 007273733	avec délai sur devis
	218 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273734	avec délai sur devis
	219 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273735	avec délai sur devis
	235 page 12	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	236 page 8	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	238 page 1	Garniture/tresse 15 mm	Extraflame Réf fabricant: 000006784	avec délai sur devis
	239 page 8	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Isidora Idro H20 Evo (2024) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
