Poêle Extraflame Angy Top (2023)

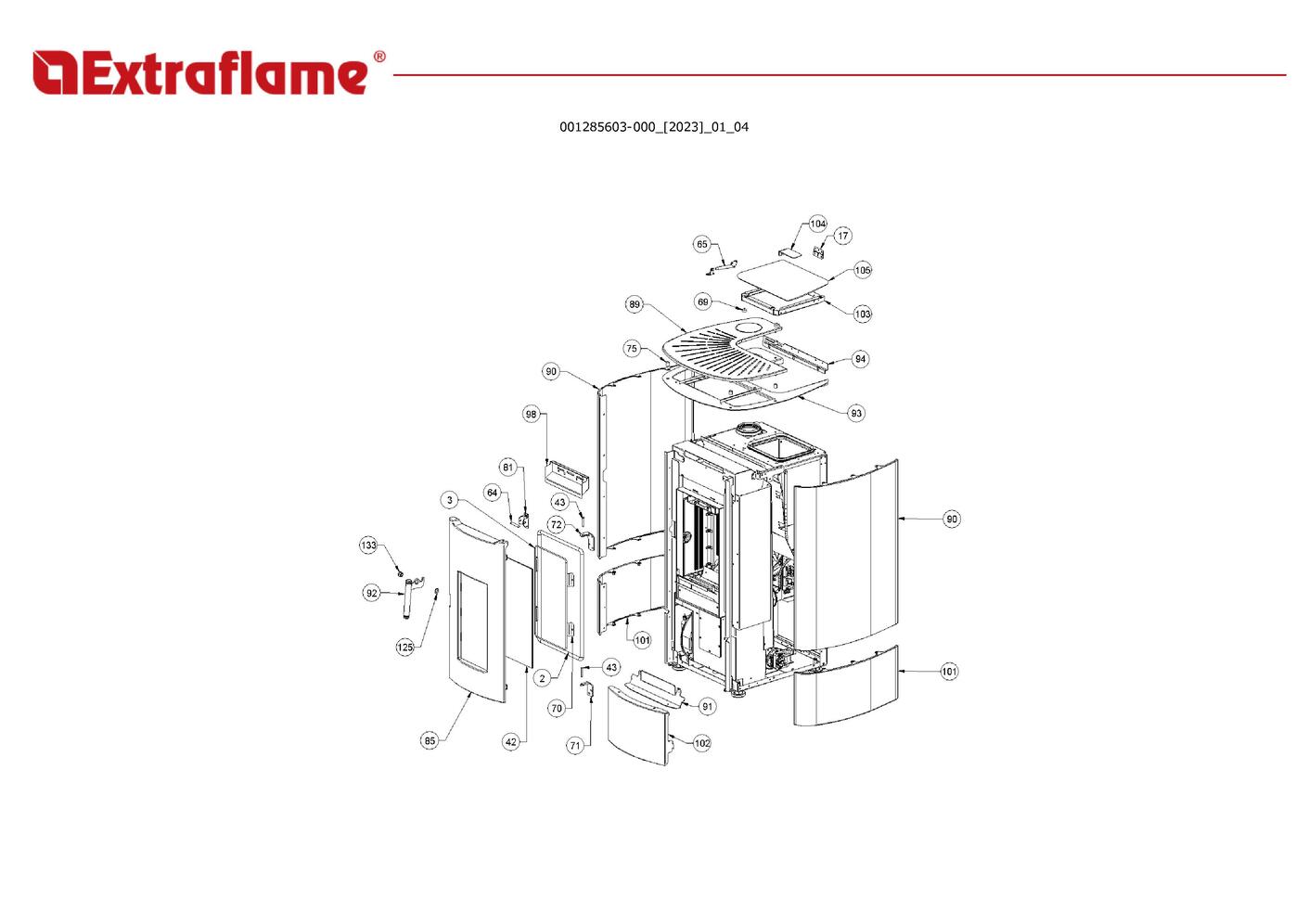

page 1

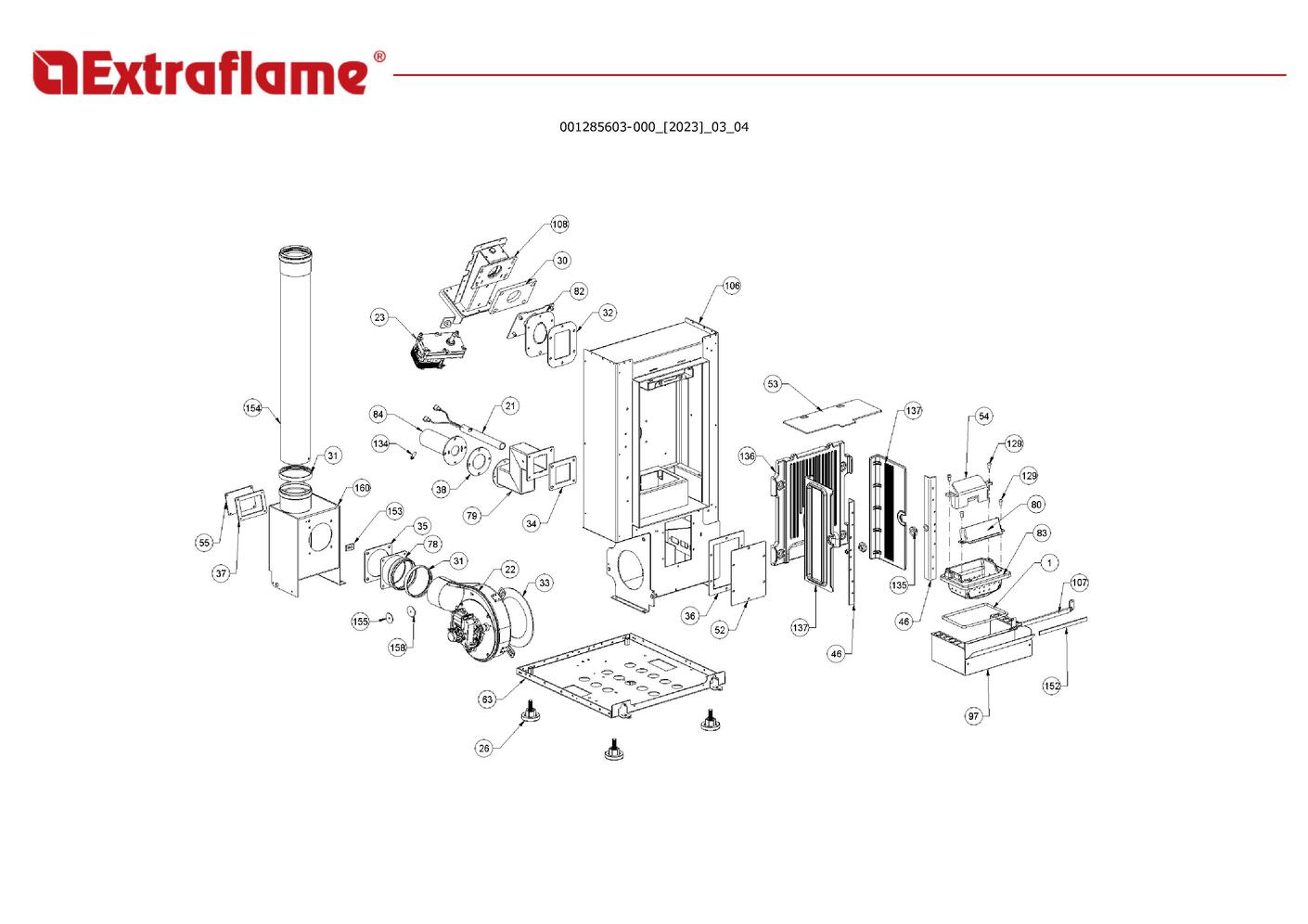

page 4

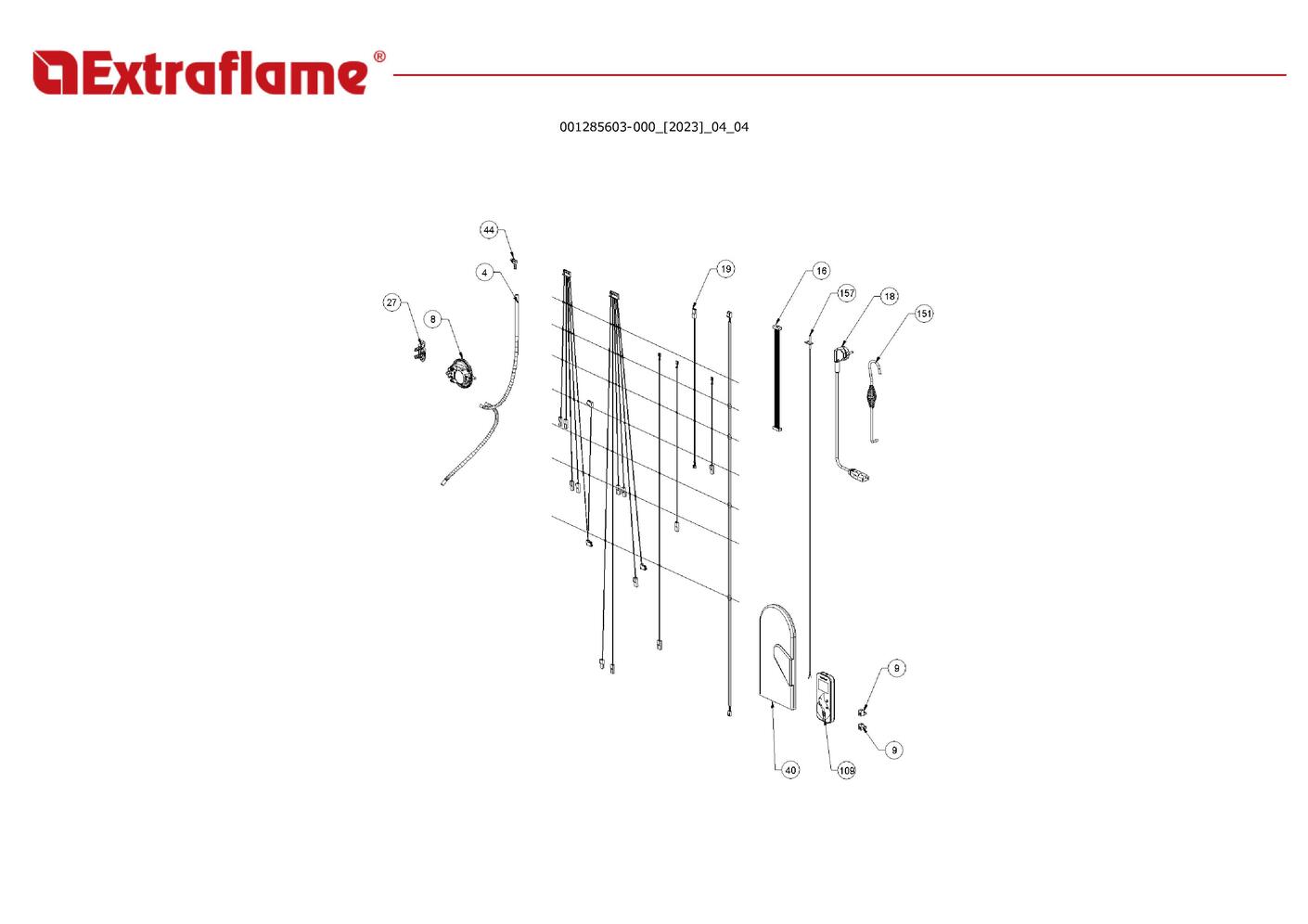

page 7

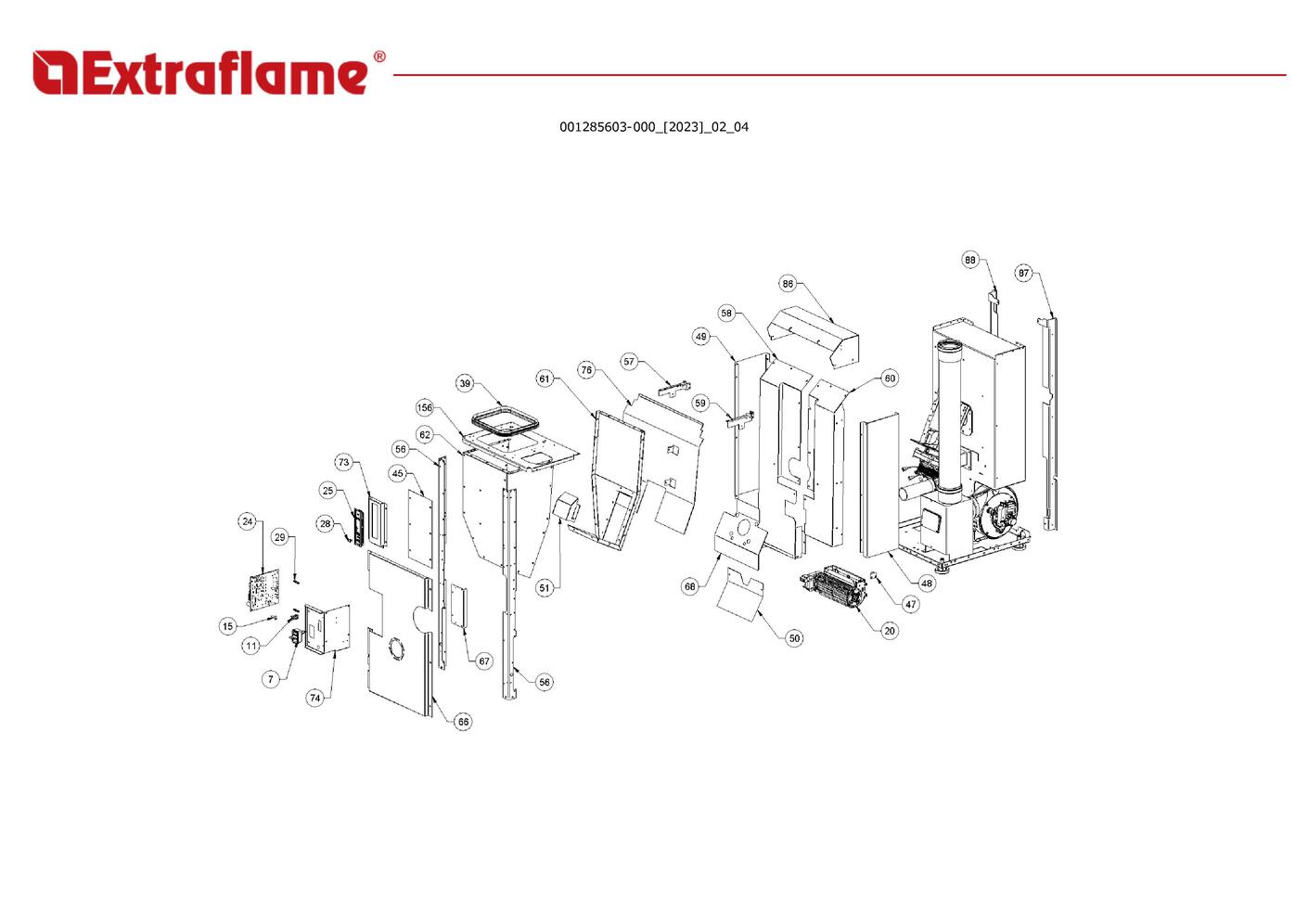

page 9

Position

Schéma

000006789	Joint 12 mm	2
000006792	Garniture/tresse 4 mm	3
002208066	Charnière couvercle réservoir noir	17
002276543	Vitre sérigraphié	42
002277456	Rivet 5x35 bruni	43
002290935	Douille	64
002290980	Tige à ressort	65
002293066	Aimant plat rmh-nd- 18-bk	69
002293083	équerre zinguée	70
002293214	Charnière inférieure	71
002293215	Charnière supérieure	72
002293255	Entretoise 12x10x11.5 zn noir	75
003279330	Ancrage poignée	81
003280906	Porte perforée angy	85
003280915	Ass.top noir gn ht 550 angy	89
003280917	Support latéral noir gn ht 550 angy	90
003280919	Support de porte inferieur noir gn ht 550 angy	91
003280955	Poignée peinte noire f98 angy	92
003280956	Plaque ass. top noir gn ht 550 angy	93
003280957	Supp.cern.cop.serb.gn ht 550 angy	94
003280961	Ensemble deflecteur en verre noir sil.angy	98
003280964	Côté inférieur blanc mat ass.ht angy	101
003280968	Cache levier noir gn ht 550 angy	104
003281121	Ass.cop.serb.noir gn ht 550 angy	105
006000827	Rondelle élastique 10 mm	125
006277136	Douille	133

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Angy Top (2023)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 4	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	2 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	4 page 7	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	7 page 9	Fusible 2,5 a	Extraflame Réf fabricant: 002270838	avec délai sur devis
	7 page 9	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000543	avec délai sur devis
	8 page 7	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	9 page 7	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	11 page 9	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	15 page 9	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	16 page 7	Câble électrique	Extraflame Réf fabricant: 002202509	avec délai sur devis
	17 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	18 page 7	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	19 page 7	Câblage électrique	Extraflame Réf fabricant: 002270630	avec délai sur devis
	19 page 7	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	20 page 9	Moteur tangentiel d essai	Extraflame Réf fabricant: 002271066	avec délai sur devis
	21 page 4	Tuyau + bougie	Extraflame Réf fabricant: 002271088	avec délai sur devis
	22 page 4	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	22 page 4	Joint gnz-02467	Extraflame Réf fabricant: 002273396	avec délai sur devis
	22 page 4	Moteur des fumees trial caf15y-138psh	Extraflame Réf fabricant: 002271117	avec délai sur devis
	23 page 4	Moteur à engrenage 1.1 rpm [gf-6422up]	Extraflame Réf fabricant: 002271150	avec délai sur devis
	24 page 9	Carte vent 5s 128k x025_a02	Extraflame Réf fabricant: 002272754	avec délai sur devis
	25 page 9	Carte d urgence radio + wifi 3.1	Extraflame Réf fabricant: 002272757	avec délai sur devis
	26 page 4	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	27 page 7	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	28 page 9	Bouchon	Extraflame Réf fabricant: 002273075	avec délai sur devis
	29 page 9	Entretoise	Extraflame Réf fabricant: 002273114	avec délai sur devis
	30 page 4	Isolant	Extraflame Réf fabricant: 002273331	avec délai sur devis
	31 page 4	Joint d.80 sil.noir	Extraflame Réf fabricant: 002273341	avec délai sur devis
	32 page 4	Garniture	Extraflame Réf fabricant: 002273359	avec délai sur devis
	33 page 4	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	34 page 4	Garniture	Extraflame Réf fabricant: 002273361	avec délai sur devis
	35 page 4	Garniture	Extraflame Réf fabricant: 002273362	avec délai sur devis
	36 page 4	Garniture	Extraflame Réf fabricant: 002273364	avec délai sur devis
	37 page 4	Garniture	Extraflame Réf fabricant: 002273366	avec délai sur devis
	38 page 4	Garniture	Extraflame Réf fabricant: 002273378	avec délai sur devis
	39 page 9	Garniture silicone	Extraflame Réf fabricant: 002273383	avec délai sur devis
	40 page 7	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	42 page 1	Vitre sérigraphié	Extraflame Réf fabricant: 002276543	avec délai sur devis
	43 page 1	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	44 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	45 page 9	Grille perforée	Extraflame Réf fabricant: 002290734	avec délai sur devis
	46 page 4	Support latéral en fonte angela	Extraflame Réf fabricant: 002293518	avec délai sur devis
	47 page 9	Support zingué	Extraflame Réf fabricant: 002290847	avec délai sur devis
	48 page 9	Carter zingué	Extraflame Réf fabricant: 002290861	avec délai sur devis
	49 page 9	Carter zingué	Extraflame Réf fabricant: 002290862	avec délai sur devis
	50 page 9	Déflecteur zingué	Extraflame Réf fabricant: 002290897	avec délai sur devis
	51 page 9	Boîtier zingué	Extraflame Réf fabricant: 002290898	avec délai sur devis
	52 page 4	Inspection zinguée	Extraflame Réf fabricant: 002290901	avec délai sur devis
	53 page 4	Déflecteur fumées	Extraflame Réf fabricant: 002290902	avec délai sur devis
	54 page 4	Diviseur brasier acier	Extraflame Réf fabricant: 002290908	avec délai sur devis
	55 page 4	Couvercle inspection zingué	Extraflame Réf fabricant: 002290919	avec délai sur devis
	56 page 9	Cornière zinguée	Extraflame Réf fabricant: 002290921	avec délai sur devis
	57 page 9	Cornière zinguée	Extraflame Réf fabricant: 002290922	avec délai sur devis
	58 page 9	Carter zingué	Extraflame Réf fabricant: 002290923	avec délai sur devis
	59 page 9	Cornière zinguée	Extraflame Réf fabricant: 002290924	avec délai sur devis
	60 page 9	Carter zingué	Extraflame Réf fabricant: 002290925	avec délai sur devis
	61 page 9	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002290926	avec délai sur devis
	62 page 9	Paroi postérieure	Extraflame Réf fabricant: 002290927	avec délai sur devis
	63 page 4	Fond zingué	Extraflame Réf fabricant: 002290932	avec délai sur devis
	64 page 1	Douille	Extraflame Réf fabricant: 002290935	avec délai sur devis
	65 page 1	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	66 page 9	Dos perforé	Extraflame Réf fabricant: 002291433	avec délai sur devis
	67 page 9	Bride zinguée	Extraflame Réf fabricant: 002291434	avec délai sur devis
	68 page 9	Déflecteur zingué	Extraflame Réf fabricant: 002292628	avec délai sur devis
	69 page 1	Aimant plat rmh-nd- 18-bk	Extraflame Réf fabricant: 002293066	avec délai sur devis
	70 page 1	équerre zinguée	Extraflame Réf fabricant: 002293083	avec délai sur devis
	71 page 1	Charnière inférieure	Extraflame Réf fabricant: 002293214	avec délai sur devis
	72 page 1	Charnière supérieure	Extraflame Réf fabricant: 002293215	avec délai sur devis
	73 page 9	Supp.zn tableau de secours angy	Extraflame Réf fabricant: 002293218	avec délai sur devis
	74 page 9	Support de carte zn angy	Extraflame Réf fabricant: 002293219	avec délai sur devis
	75 page 1	Entretoise 12x10x11.5 zn noir	Extraflame Réf fabricant: 002293255	avec délai sur devis
	76 page 9	Protection contre la chaleur zn angy tank	Extraflame Réf fabricant: 002293256	avec délai sur devis
	78 page 4	Ensemble sortie fumées noir	Extraflame Réf fabricant: 003278615	avec délai sur devis
	79 page 4	Ensemble tuyau prise d air noir	Extraflame Réf fabricant: 003279275	avec délai sur devis
	80 page 4	Pare-flamme	Extraflame Réf fabricant: 003279316	avec délai sur devis
	81 page 1	Ancrage poignée	Extraflame Réf fabricant: 003279330	avec délai sur devis
	82 page 4	Ensemble tuyau d alimentation pellet noir	Extraflame Réf fabricant: 003279585	avec délai sur devis
	83 page 4	Brasier fonte	Extraflame Réf fabricant: 003279689	avec délai sur devis
	84 page 4	Rallonge prise d air noir	Extraflame Réf fabricant: 003280260	avec délai sur devis
	85 page 1	Porte perforée angy	Extraflame Réf fabricant: 003280906	avec délai sur devis
	86 page 9	Carter vent.sup.vern.sil.noir angy	Extraflame Réf fabricant: 003280910	avec délai sur devis
	87 page 9	Cornière gauche noire	Extraflame Réf fabricant: 003280911	avec délai sur devis
	88 page 9	Cornière noire	Extraflame Réf fabricant: 003280912	avec délai sur devis
	89 page 1	Ass.top noir gn ht 550 angy	Extraflame Réf fabricant: 003280915	avec délai sur devis
	90 page 1	Support latéral noir gn ht 550 angy	Extraflame Réf fabricant: 003280917	avec délai sur devis
	91 page 1	Support de porte inferieur noir gn ht 550 angy	Extraflame Réf fabricant: 003280919	avec délai sur devis
	92 page 1	Poignée peinte noire f98 angy	Extraflame Réf fabricant: 003280955	avec délai sur devis
	93 page 1	Plaque ass. top noir gn ht 550 angy	Extraflame Réf fabricant: 003280956	avec délai sur devis
	94 page 1	Supp.cern.cop.serb.gn ht 550 angy	Extraflame Réf fabricant: 003280957	avec délai sur devis
	97 page 4	Cass.tiroir frene noir sil.angy	Extraflame Réf fabricant: 003280960	avec délai sur devis
	98 page 1	Ensemble deflecteur en verre noir sil.angy	Extraflame Réf fabricant: 003280961	avec délai sur devis
	101 page 1	Côté inférieur blanc mat ass.ht angy	Extraflame Réf fabricant: 003280964	avec délai sur devis
	104 page 1	Cache levier noir gn ht 550 angy	Extraflame Réf fabricant: 003280968	avec délai sur devis
	105 page 1	Ass.cop.serb.noir gn ht 550 angy	Extraflame Réf fabricant: 003281121	avec délai sur devis
	106 page 4	Ass.cam.comb.vern.sil.nero moira	Extraflame Réf fabricant: 003281127	avec délai sur devis
	107 page 4	Convoyeur a cendres sil.nero + sabb.angy	Extraflame Réf fabricant: 003281191	avec délai sur devis
	109 page 7	Kit télécommande tactile	Extraflame Réf fabricant: 004270233	avec délai sur devis
	125 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	129 page 4	Vis m6x12 mm	Extraflame Réf fabricant: 006002502	avec délai sur devis
	133 page 1	Douille	Extraflame Réf fabricant: 006277136	avec délai sur devis
	134 page 4	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	135 page 4	Douille	Extraflame Réf fabricant: 006277432	avec délai sur devis
	136 page 4	Paroi fonte	Extraflame Réf fabricant: 007270320	avec délai sur devis
	137 page 4	Paroi fonte	Extraflame Réf fabricant: 007270321	avec délai sur devis
	151 page 7	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	152 page 4	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	153 page 4	Garniture	Extraflame Réf fabricant: 002273452	avec délai sur devis
	154 page 4	Board support zn sabry 5.0	Extraflame Réf fabricant: 002293473	avec délai sur devis
	155 page 4	Black gn ht 550 gn ht tank plate assembly ilary to	Extraflame Réf fabricant: 002293570	avec délai sur devis
	156 page 9	Extension de gaz de combustion sil.noir sabry 5.0	Extraflame Réf fabricant: 003281202	avec délai sur devis
	157 page 7	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	158 page 4	Protection moteur fumée zn klaudia 5.0	Extraflame Réf fabricant: 002273466	avec délai sur devis
	160 page 4	Ensemble boîtier fumées noir	Extraflame Réf fabricant: 003280644	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Angy Top (2023) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
