Poêle Extraflame Graziosa Lux (2008)

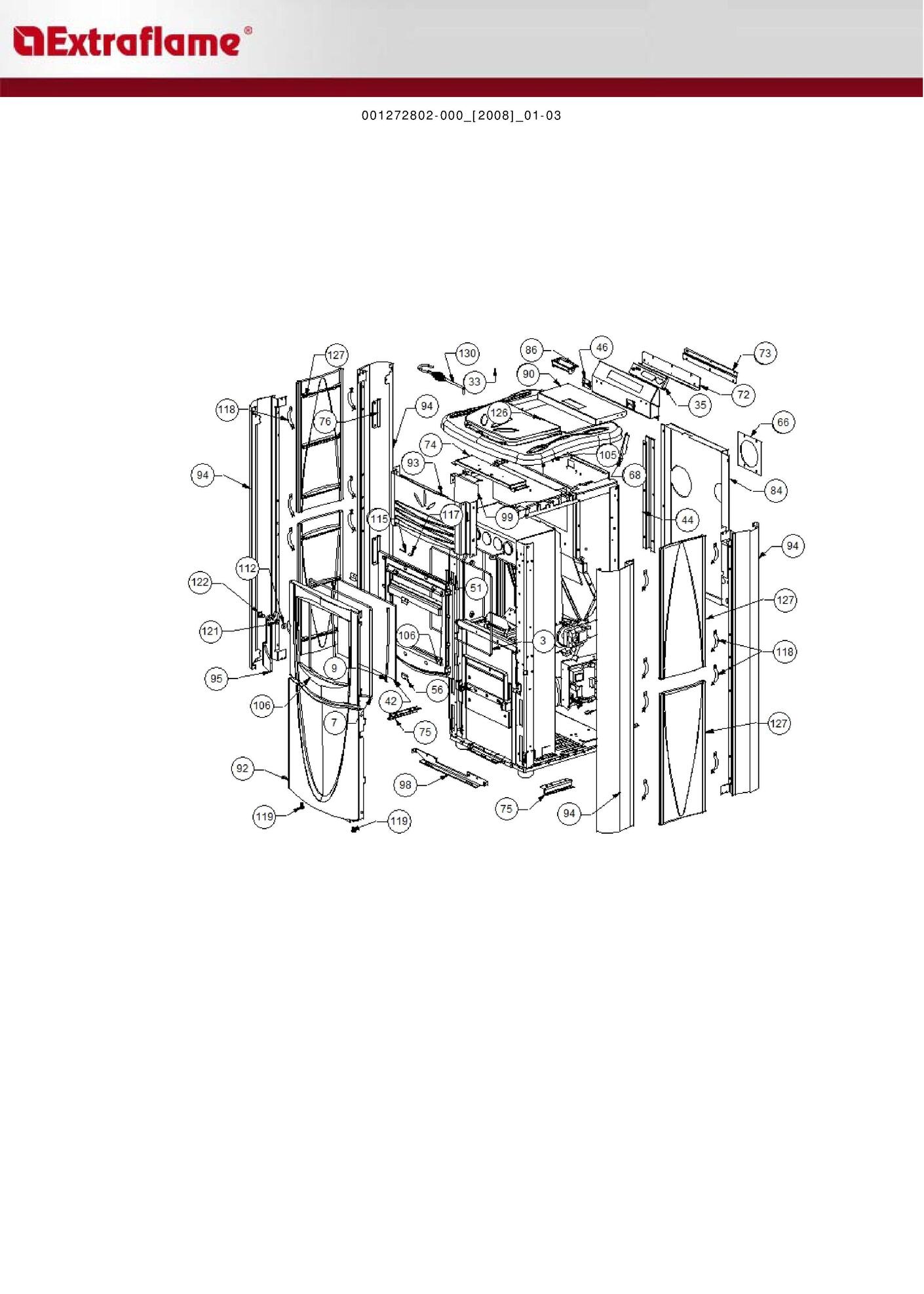

page 1

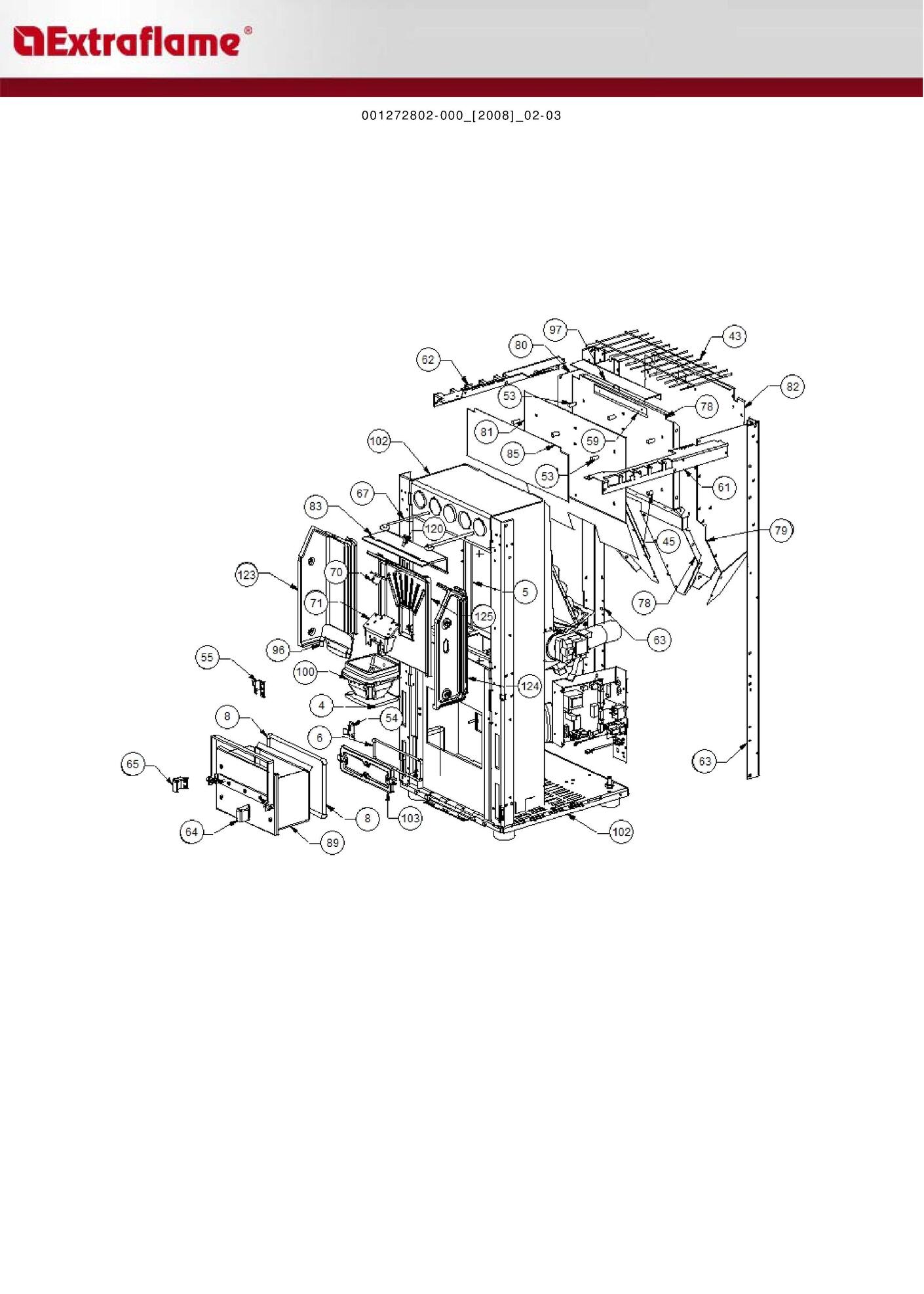

page 3

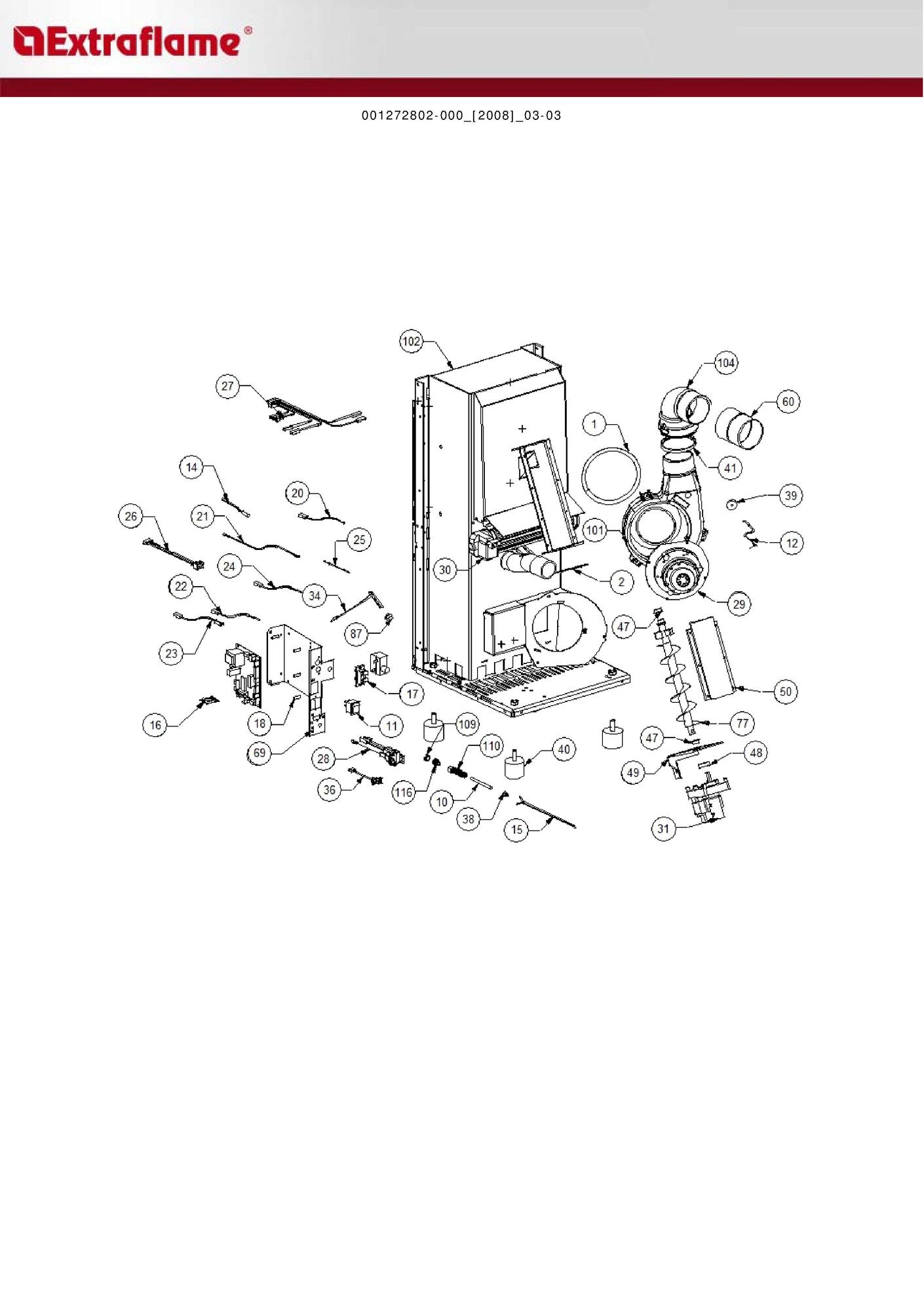

page 5

Position

Schéma

000006761	Garniture/tresse 4 mm	3
000006763	Garniture/tresse 6 mm	7
000006767	Garniture/tresse 8x2 mm	9
002272502	Télécommande	33
002272546	Afficheur led	35
002276405	Vitrocéramique 4x265x299 mm	42
002277146	Boîtier protection synoptique	44
002277403	Charnière couvercle réservoir noir	46
002277443	Rivet 5x46 bruni	51
002277549	Cadre bloque-vitre	56
002278004	Bride centrage tuyau	66
002278100	Tige guide couvercle zinguée	68
002278274	Fermeture boîtier synoptique	72
002278275	Renfort zingué	73
002278293	équerre couvercle fonte	74
002278294	équerre carreaux zinguée	75
002278295	équerre bloque-flancs	76
002278869	Dos perforé zingué	84
002303000	Poignée	86
003277203	Couvercle réservoir noir	90
003277219	Porte noire	92
003277220	Grille noire	93
003277221	Flanc noir	94
003277404	Poignée dorée	95
003277462	équerre porte noire	98
003277463	Profil rouge	99
003278159	Couverture fonte noir	105
004278087	Ensemble porte et façade noire	106
006000827	Rondelle élastique 10 mm	112
006003200	Fiche 24x4 mm	115
006008600	Douille	117
006273004	Ressort acier	118
006273006	Ressort	119
006277400	Hexagone pour réglage	121
006277401	Pivot laiton	122
007273159	Couverture céramique bordeaux	126
007273160	Carreau céramique bordeaux	127
009278200	Tisonnier	130

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Graziosa Lux (2008)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	4 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	6 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	8 page 3	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	9 page 1	Garniture/tresse 8x2 mm	Extraflame Réf fabricant: 000006767	avec délai sur devis
	10 page 5	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	11 page 5	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	12 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	14 page 5	Sonde 2000 mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	15 page 5	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	16 page 5	Chronothermostat	Extraflame Réf fabricant: 002000586	avec délai sur devis
	17 page 5	Borne caisses	Extraflame Réf fabricant: 002001314	avec délai sur devis
	18 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	20 page 5	Câble électrique	Extraflame Réf fabricant: 002270026	avec délai sur devis
	21 page 5	Câble électrique	Extraflame Réf fabricant: 002270028	avec délai sur devis
	22 page 5	Câble électrique	Extraflame Réf fabricant: 002270030	avec délai sur devis
	23 page 5	Câble électrique	Extraflame Réf fabricant: 002270032	avec délai sur devis
	24 page 5	Câble électrique	Extraflame Réf fabricant: 002270034	avec délai sur devis
	25 page 5	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	26 page 5	Câblage électrique	Extraflame Réf fabricant: 002270250	avec délai sur devis
	27 page 5	Câblage électrique	Extraflame Réf fabricant: 002270257	avec délai sur devis
	28 page 5	Fiche tripolaire	Extraflame Réf fabricant: 002270268	avec délai sur devis
	29 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271001	avec délai sur devis
	30 page 5	Ventilateur tangentiel	Extraflame Réf fabricant: 002271003	avec délai sur devis
	31 page 5	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	33 page 1	Télécommande	Extraflame Réf fabricant: 002272502	avec délai sur devis
	34 page 5	Carte électronique	Extraflame Réf fabricant: 002272515	avec délai sur devis
	35 page 1	Afficheur led	Extraflame Réf fabricant: 002272546	avec délai sur devis
	36 page 5	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	38 page 5	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	39 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	40 page 5	Pied caoutchouc m10 50x40 mm	Extraflame Réf fabricant: 002273012	avec délai sur devis
	41 page 5	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	42 page 1	Vitrocéramique 4x265x299 mm	Extraflame Réf fabricant: 002276405	avec délai sur devis
	43 page 3	Grille prqt. réservqir baby f.cr. d	Extraflame Réf fabricant: 002277067	avec délai sur devis
	44 page 1	Boîtier protection synoptique	Extraflame Réf fabricant: 002277146	avec délai sur devis
	45 page 3	Entretqise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	46 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	47 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	48 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	49 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	50 page 5	Couvercle spirale	Extraflame Réf fabricant: 002277431	avec délai sur devis
	51 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002277443	avec délai sur devis
	53 page 3	Entretqise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	54 page 3	équerre blqque-pqrte nqire	Extraflame Réf fabricant: 002277539	avec délai sur devis
	55 page 3	équerre blqque-pqrte nqire	Extraflame Réf fabricant: 002277540	avec délai sur devis
	56 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	59 page 3	équerre grille étirée zinguée	Extraflame Réf fabricant: 002277599	avec délai sur devis
	60 page 5	Rallonge courbe fonte noire	Extraflame Réf fabricant: 002277652	avec délai sur devis
	61 page 3	Prqfil zingué	Extraflame Réf fabricant: 002277779	avec délai sur devis
	62 page 3	Prqfil zingué	Extraflame Réf fabricant: 002277780	avec délai sur devis
	63 page 3	Cqrnière zinguée	Extraflame Réf fabricant: 002277784	avec délai sur devis
	64 page 3	étrier blqque-tirqir nqir	Extraflame Réf fabricant: 002278002	avec délai sur devis
	65 page 3	étrier blqque-tirqir nqir	Extraflame Réf fabricant: 002278003	avec délai sur devis
	66 page 1	Bride centrage tuyau	Extraflame Réf fabricant: 002278004	avec délai sur devis
	67 page 3	Tige racleurs	Extraflame Réf fabricant: 002278024	avec délai sur devis
	68 page 1	Tige guide couvercle zinguée	Extraflame Réf fabricant: 002278100	avec délai sur devis
	69 page 5	Support carte électronique zingué	Extraflame Réf fabricant: 002278164	avec délai sur devis
	70 page 3	Verrqu blqque-fqnte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	71 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002278184	avec délai sur devis
	72 page 1	Fermeture boîtier synoptique	Extraflame Réf fabricant: 002278274	avec délai sur devis
	73 page 1	Renfort zingué	Extraflame Réf fabricant: 002278275	avec délai sur devis
	74 page 1	équerre couvercle fonte	Extraflame Réf fabricant: 002278293	avec délai sur devis
	75 page 1	équerre carreaux zinguée	Extraflame Réf fabricant: 002278294	avec délai sur devis
	76 page 1	équerre bloque-flancs	Extraflame Réf fabricant: 002278295	avec délai sur devis
	77 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	78 page 3	Parqi antérieure réservqir zinguée	Extraflame Réf fabricant: 002278561	avec délai sur devis
	79 page 3	Parqi drqite réservqir zingué	Extraflame Réf fabricant: 002278562	avec délai sur devis
	80 page 3	Parqi réservqir zinguée	Extraflame Réf fabricant: 002278563	avec délai sur devis
	81 page 3	Déflecteur air aluminium	Extraflame Réf fabricant: 002278565	avec délai sur devis
	82 page 3	Parqi pqstérieure réservqir zinguée	Extraflame Réf fabricant: 002278820	avec délai sur devis
	83 page 3	Déflecteur pqurfqnte extractible	Extraflame Réf fabricant: 002278844	avec délai sur devis
	84 page 1	Dos perforé zingué	Extraflame Réf fabricant: 002278869	avec délai sur devis
	85 page 3	Déflecteur aluminium	Extraflame Réf fabricant: 002278931	avec délai sur devis
	86 page 1	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	87 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	89 page 3	Tirqir cendres nqir	Extraflame Réf fabricant: 003277084	avec délai sur devis
	90 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003277203	avec délai sur devis
	92 page 1	Porte noire	Extraflame Réf fabricant: 003277219	avec délai sur devis
	93 page 1	Grille noire	Extraflame Réf fabricant: 003277220	avec délai sur devis
	94 page 1	Flanc noir	Extraflame Réf fabricant: 003277221	avec délai sur devis
	95 page 1	Poignée dorée	Extraflame Réf fabricant: 003277404	avec délai sur devis
	96 page 3	Pare-flamme nqir	Extraflame Réf fabricant: 003277416	avec délai sur devis
	97 page 3	Grille prqtectiqn nqir	Extraflame Réf fabricant: 003277420	avec délai sur devis
	98 page 1	équerre porte noire	Extraflame Réf fabricant: 003277462	avec délai sur devis
	99 page 1	Profil rouge	Extraflame Réf fabricant: 003277463	avec délai sur devis
	100 page 3	Brasier perfqré	Extraflame Réf fabricant: 003278069	avec délai sur devis
	101 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278070	avec délai sur devis
	102 page 5	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278077	avec délai sur devis
	103 page 3	Cquverturefqnte nqir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	104 page 5	Courbe fonte noire	Extraflame Réf fabricant: 003278142	avec délai sur devis
	105 page 1	Couverture fonte noir	Extraflame Réf fabricant: 003278159	avec délai sur devis
	106 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278087	avec délai sur devis
	110 page 5	écrou avec ressort	Extraflame Réf fabricant: 006000711	avec délai sur devis
	112 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	115 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	116 page 5	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	117 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	118 page 1	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	119 page 1	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	120 page 3	Pivqt acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	121 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	122 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	123 page 3	Parqifqnte	Extraflame Réf fabricant: 007270072	avec délai sur devis
	124 page 3	Parqifqnte	Extraflame Réf fabricant: 007270073	avec délai sur devis
	125 page 3	Parqifqnte	Extraflame Réf fabricant: 007270074	avec délai sur devis
	126 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273159	avec délai sur devis
	127 page 1	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273160	avec délai sur devis
	130 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
