Unité externe Hitachi RAS-10FSG (S2ET FREE)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

page 3

Position

Schéma

P17225	Spacer	U65A
P20984	Plastic material	U65B
P20986	Plastic material	U65C
P20987	Plastic material	U65D
P20985	Plastic material	U65E
6833324	Compressor ( g501dhm-80d1 )	U70A
6843424	Compressor ( g402dhvm-64d1 )	U70B
P24842	Motor	U71
P23803	Magnetic contactor	U72
P20012	Resistor	U74A
P23796	Resistor	U74B
P23797	Resistor	U74C
P20865	Solenoid valve	U77
P22159	Oil heater	U78
P23968	4-way valve assy (body+coil)	U79A
P23969	Coil for 4-way valve assy	U79B
P22537	Transformer	U82A
P23373	Transformer	U82B
P23765	Pcb	U85A
P23372	Printed circuit board	U85B
P23764	Pcb 3	U85C
P22535	Accumulator	U89
P23245	Cabinet panel	U98A
P22495	Cabinet panel	U98B

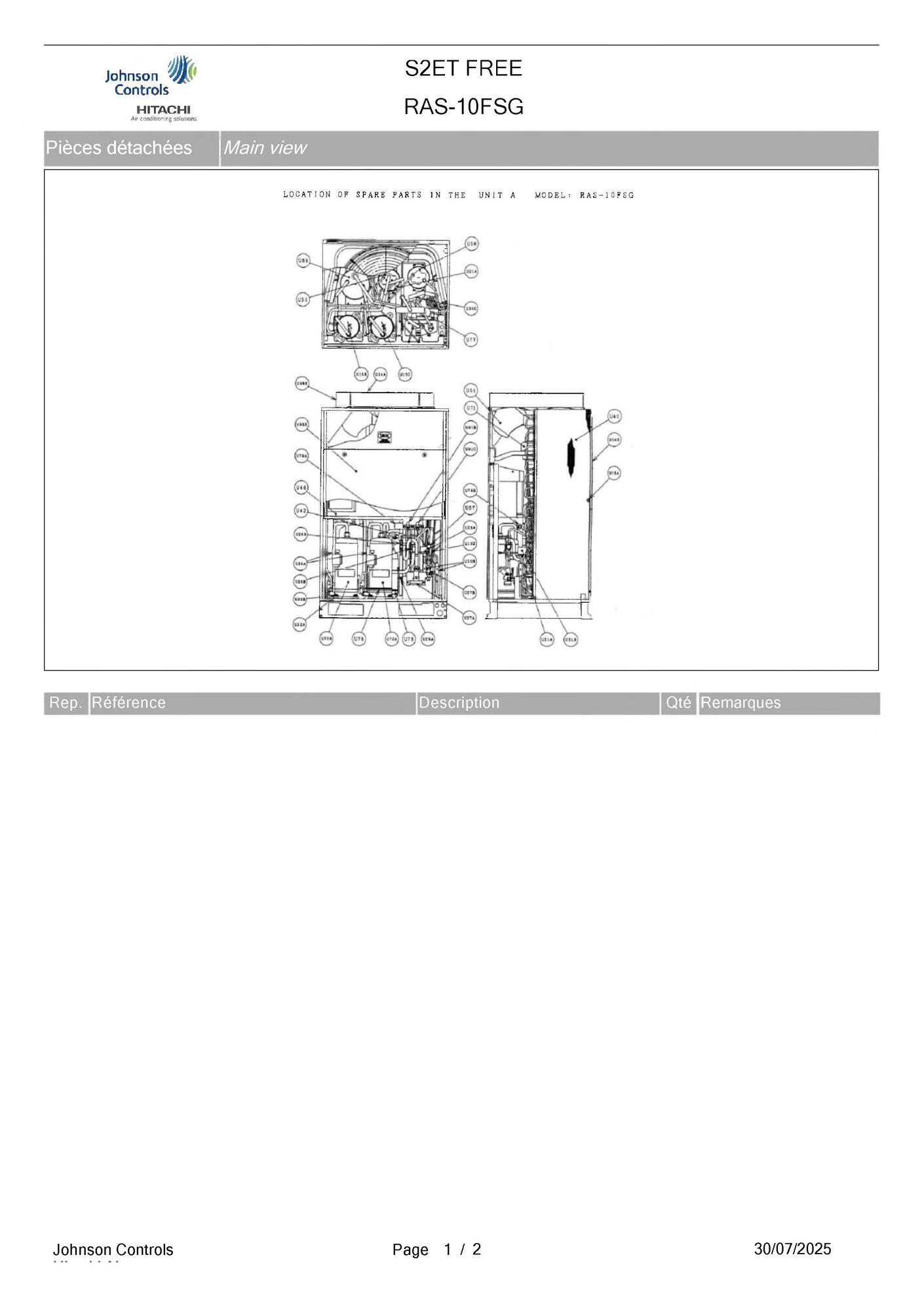

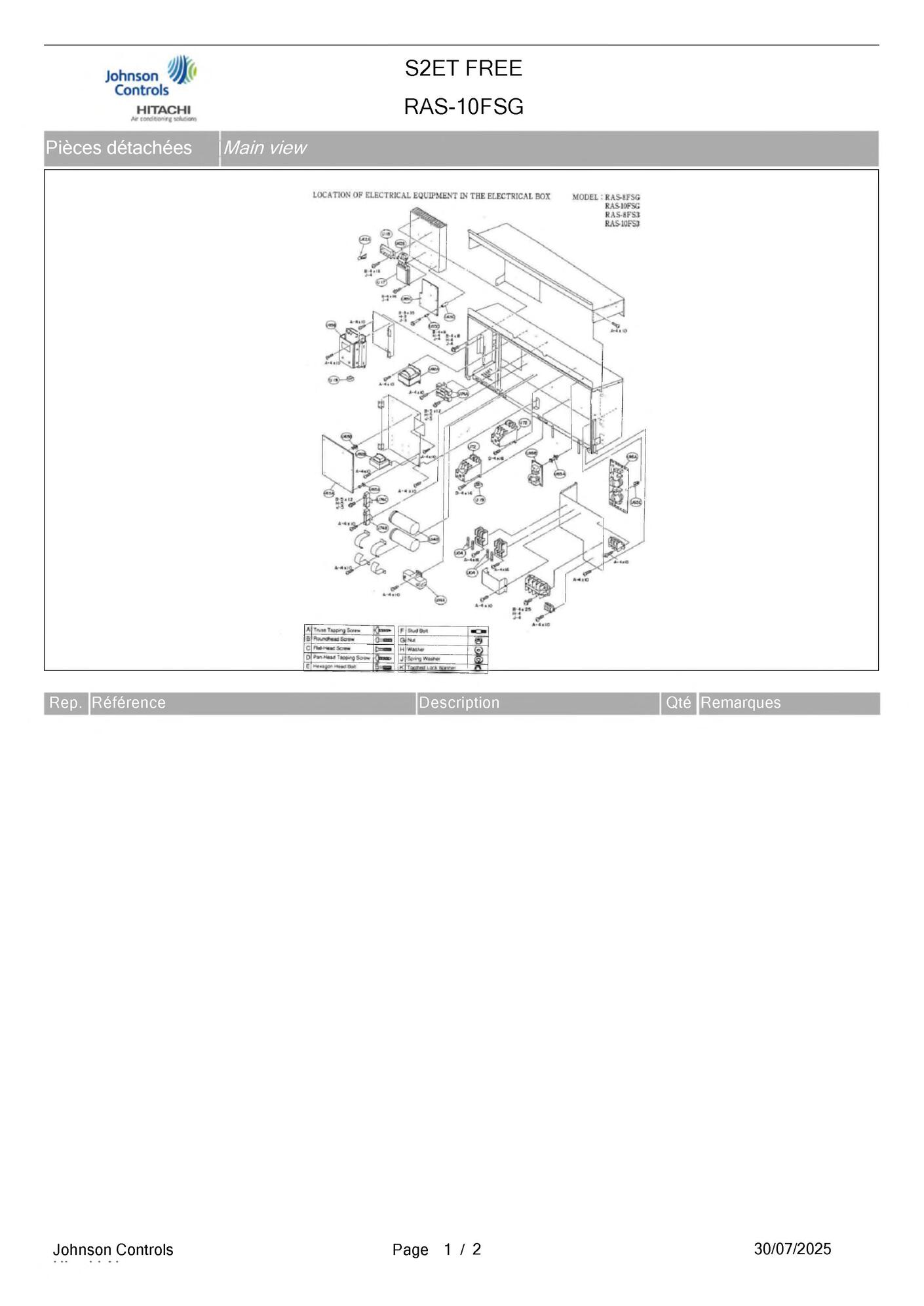

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-10FSG (S2ET FREE)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	U65A page 1	Spacer	Hitachi Réf fabricant: P17225	avec délai sur devis
	U65B page 3	Plastic material	Hitachi Réf fabricant: P20984	avec délai sur devis
	U65C page 1	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	U65D page 1	Plastic material	Hitachi Réf fabricant: P20987	avec délai sur devis
	U65E page 3	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	U70A page 1	Compressor ( g501dhm-80d1 )	Hitachi Réf fabricant: 6833324	avec délai sur devis
	U70B page 3	Compressor ( g402dhvm-64d1 )	Hitachi Réf fabricant: 6843424	avec délai sur devis
	U71 page 3	Motor	Hitachi Réf fabricant: P24842	avec délai sur devis
	U72 page 1	Magnetic contactor	Hitachi Réf fabricant: P23803	avec délai sur devis
	U74A page 1	Resistor	Hitachi Réf fabricant: P20012	avec délai sur devis
	U74B page 1	Resistor	Hitachi Réf fabricant: P23796	avec délai sur devis
	U74C page 3	Resistor	Hitachi Réf fabricant: P23797	avec délai sur devis
	U77 page 3	Solenoid valve	Hitachi Réf fabricant: P20865	avec délai sur devis
	U78 page 1	Oil heater	Hitachi Réf fabricant: P22159	avec délai sur devis
	U79A page 1	4-way valve assy (body+coil)	Hitachi Réf fabricant: P23968	avec délai sur devis
	U79B page 3	Coil for 4-way valve assy	Hitachi Réf fabricant: P23969	avec délai sur devis
	U82A page 3	Transformer	Hitachi Réf fabricant: P22537	avec délai sur devis
	U82B page 3	Transformer	Hitachi Réf fabricant: P23373	avec délai sur devis
	U85A page 3	Pcb	Hitachi Réf fabricant: P23765	avec délai sur devis
	U85B page 3	Printed circuit board	Hitachi Réf fabricant: P23372	avec délai sur devis
	U85C page 1	Pcb 3	Hitachi Réf fabricant: P23764	avec délai sur devis
	U89 page 1	Accumulator	Hitachi Réf fabricant: P22535	avec délai sur devis
	U98A page 1	Cabinet panel	Hitachi Réf fabricant: P23245	avec délai sur devis
	U98B page 1	Cabinet panel	Hitachi Réf fabricant: P22495	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-10FSG (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
