Unité externe Hitachi RAS-10FS (S2ET FREE)



HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

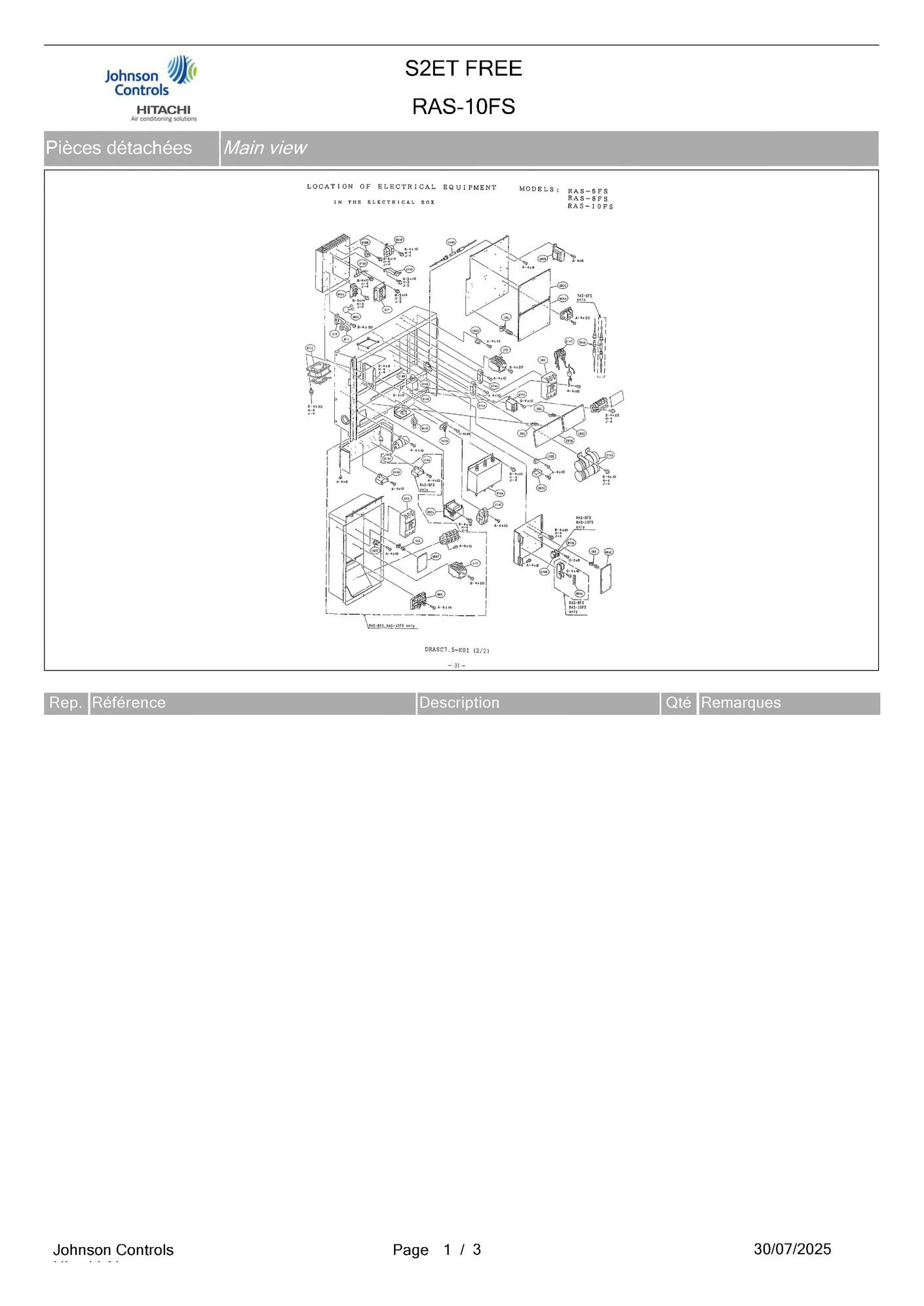

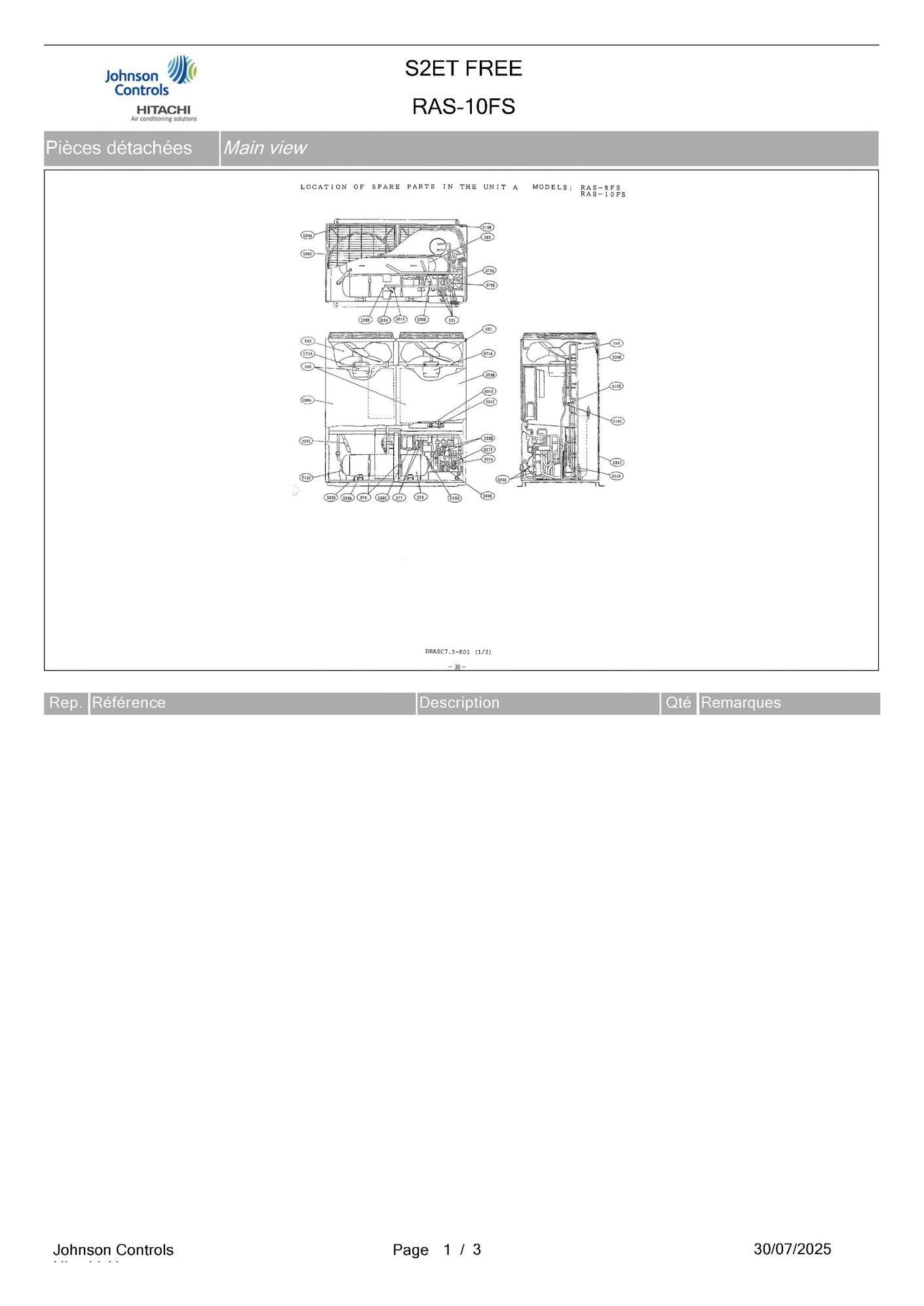

page 1
page 4
Pièces détachées Unité externe Hitachi RAS-10FS (S2ET FREE) chez Pièces Express


Référence fabricant
Position Schéma
P16897 Pressure sw U01A
P19323 Pressure sw U01B
P20066 Pressure sw U01C
P10109 Fuse U04A
P12416 Fuse U04B
P17267 Fuse U04C
P18222 Capacitor U14A
P17823 P17823 U14B
P17851 Capacitor U14C
P20055 Capacitor U14D
P20079 Capacitor U14E
P20017 Capacitor U14F
P19320 Thermistor U15A
P19294 Thermistor U15B
P19485 Thermistor U15C
P19486 Thermistor U15D
P20015 Thermistor U15E
P18553 Thermistor U15F
P17858 Thermistor U15G
P19000 Noise filter U16A
C3719 Noise filter U16B
P20009 Transistor module U17
P18990 Diode module U18A
P18994 Diode module U18B
P19319 Sensor U19
P19304 Exp. valve U21
P19311 Stop valve U27A
P15530 Stop valve U27B
P14338 Check joint U28A
P10486 Check joint U28B
C4204 Strainer U30A
C4018 Strainer U30B
P16943 Strainer U30C
P19679 Strainer or dryer U30D
P17308 Vibration absorber U32A
P13109 Vibration absorber U32B
P19534 Air grille U34A
P19688 P19688 U34B
P19689 Invalid country of origin U34C
P20067 Condenser assy U40
P20065 Electrical box assy. U48
P19285 Propeller fan U51
P18997 Noise supressor U62A
P18998 Noise supressor U62B
P20058 Noise supressor U62C
P14366 Surge absorber U62D
P16163 O.c.r. U64
P17225 Spacer U65
06770139 Compressor U70
P19296 Motor U71A
P19374 Motor U71B
P18089 Magnetic contactor U72
P20012 Resistor U74A
P18993 Resistor U74B
P20011 Resistor U74C
P16142 Mag. contactor U75A
C3950 Power relay U75B
P17230 Solenoid valve U77
P20059 Oil heater U78
P20060 4-way valve assy U79A
P17877 Coil for 4-way valve U79B
P18481 Reactor U82A
P19990 Transformer U82B
P20061 Circuit breaker U83
P20016 P20016 U85A
P20052 Printed circuit board U85B
P20014 Printed circuit board U85C
P20053 Printed circuit board U85D
P18793 Printed circuit board U85E
P19705 Printed circuit board U85F
P20062 Accumulator U89
P20063 P20063 U98A
P20064 P20064 U98B
P19570 P19570 U98C


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-10FS (S2ET FREE)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
U01A page 1 Pressure sw

Hitachi
Réf fabricant: P16897
avec délai
sur devis
U01B page 1 Pressure sw

Hitachi
Réf fabricant: P19323
avec délai
sur devis
U01C page 1 Pressure sw

Hitachi
Réf fabricant: P20066
avec délai
sur devis
U04A page 4 Fuse

Hitachi
Réf fabricant: P10109
avec délai
sur devis
U04B page 4 Fuse

Hitachi
Réf fabricant: P12416
avec délai
sur devis
U04C page 4 Fuse

Hitachi
Réf fabricant: P17267
avec délai
sur devis
U14A page 1 Capacitor

Hitachi
Réf fabricant: P18222
avec délai
sur devis
U14B page 4 P17823

Hitachi
Réf fabricant: P17823
avec délai
sur devis
U14C page 4 Capacitor

Hitachi
Réf fabricant: P17851
avec délai
sur devis
U14D page 1 Capacitor

Hitachi
Réf fabricant: P20055
avec délai
sur devis
U14E page 4 Capacitor

Hitachi
Réf fabricant: P20079
avec délai
sur devis
U14F page 4 Capacitor

Hitachi
Réf fabricant: P20017
avec délai
sur devis
U15A page 4 Thermistor

Hitachi
Réf fabricant: P19320
avec délai
sur devis
U15B page 4 Thermistor

Hitachi
Réf fabricant: P19294
avec délai
sur devis
U15C page 1 Thermistor

Hitachi
Réf fabricant: P19485
avec délai
sur devis
U15D page 1 Thermistor

Hitachi
Réf fabricant: P19486
avec délai
sur devis
U15E page 4 Thermistor

Hitachi
Réf fabricant: P20015
avec délai
sur devis
U15F page 1 Thermistor

Hitachi
Réf fabricant: P18553
avec délai
sur devis
U15G page 4 Thermistor

Hitachi
Réf fabricant: P17858
avec délai
sur devis
U16A page 4 Noise filter

Hitachi
Réf fabricant: P19000
avec délai
sur devis
U16B page 1 Noise filter

Hitachi
Réf fabricant: C3719
avec délai
sur devis
U17 page 1 Transistor module

Hitachi
Réf fabricant: P20009
avec délai
sur devis
U18A page 1 Diode module

Hitachi
Réf fabricant: P18990
avec délai
sur devis
U18B page 1 Diode module

Hitachi
Réf fabricant: P18994
avec délai
sur devis
U19 page 4 Sensor

Hitachi
Réf fabricant: P19319
avec délai
sur devis
U21 page 4 Exp. valve

Hitachi
Réf fabricant: P19304
avec délai
sur devis
U27A page 4 Stop valve

Hitachi
Réf fabricant: P19311
avec délai
sur devis
U27B page 1 Stop valve

Hitachi
Réf fabricant: P15530
avec délai
sur devis
U28A page 4 Check joint

Hitachi
Réf fabricant: P14338
avec délai
sur devis
U28B page 4 Check joint

Hitachi
Réf fabricant: P10486
avec délai
sur devis
U30A page 1 Strainer

Hitachi
Réf fabricant: C4204
avec délai
sur devis
U30B page 4 Strainer

Hitachi
Réf fabricant: C4018
avec délai
sur devis
U30C page 4 Strainer

Hitachi
Réf fabricant: P16943
avec délai
sur devis
U30D page 1 Strainer or dryer

Hitachi
Réf fabricant: P19679
avec délai
sur devis
U32A page 4 Vibration absorber

Hitachi
Réf fabricant: P17308
avec délai
sur devis
U32B page 4 Vibration absorber

Hitachi
Réf fabricant: P13109
avec délai
sur devis
U34A page 4 Air grille

Hitachi
Réf fabricant: P19534
avec délai
sur devis
U34B page 1 P19688

Hitachi
Réf fabricant: P19688
avec délai
sur devis
U34C page 1 Invalid country of origin

Hitachi
Réf fabricant: P19689
avec délai
sur devis
U40 page 1 Condenser assy

Hitachi
Réf fabricant: P20067
avec délai
sur devis
U48 page 1 Electrical box assy.

Hitachi
Réf fabricant: P20065
avec délai
sur devis
U51 page 4 Propeller fan

Hitachi
Réf fabricant: P19285
avec délai
sur devis
U62A page 1 Noise supressor

Hitachi
Réf fabricant: P18997
avec délai
sur devis
U62B page 1 Noise supressor

Hitachi
Réf fabricant: P18998
avec délai
sur devis
U62C page 4 Noise supressor

Hitachi
Réf fabricant: P20058
avec délai
sur devis
U62D page 4 Surge absorber

Hitachi
Réf fabricant: P14366
avec délai
sur devis
U64 page 4 O.c.r.

Hitachi
Réf fabricant: P16163
avec délai
sur devis
U65 page 1 Spacer

Hitachi
Réf fabricant: P17225
avec délai
sur devis
U70 page 1 Compressor

Hitachi
Réf fabricant: 06770139
avec délai
sur devis
U71A page 4 Motor

Hitachi
Réf fabricant: P19296
avec délai
sur devis
U71B page 4 Motor

Hitachi
Réf fabricant: P19374
avec délai
sur devis
U72 page 1 Magnetic contactor

Hitachi
Réf fabricant: P18089
avec délai
sur devis
U74A page 1 Resistor

Hitachi
Réf fabricant: P20012
avec délai
sur devis
U74B page 4 Resistor

Hitachi
Réf fabricant: P18993
avec délai
sur devis
U74C page 1 Resistor

Hitachi
Réf fabricant: P20011
avec délai
sur devis
U75A page 4 Mag. contactor

Hitachi
Réf fabricant: P16142
avec délai
sur devis
U75B page 4 Power relay

Hitachi
Réf fabricant: C3950
avec délai
sur devis
U77 page 1 Solenoid valve

Hitachi
Réf fabricant: P17230
avec délai
sur devis
U78 page 1 Oil heater

Hitachi
Réf fabricant: P20059
avec délai
sur devis
U79A page 1 4-way valve assy

Hitachi
Réf fabricant: P20060
avec délai
sur devis
U79B page 1 Coil for 4-way valve

Hitachi
Réf fabricant: P17877
avec délai
sur devis
U82A page 4 Reactor

Hitachi
Réf fabricant: P18481
avec délai
sur devis
U82B page 4 Transformer

Hitachi
Réf fabricant: P19990
avec délai
sur devis
U83 page 4 Circuit breaker

Hitachi
Réf fabricant: P20061
avec délai
sur devis
U85A page 1 P20016

Hitachi
Réf fabricant: P20016
avec délai
sur devis
U85B page 4 Printed circuit board

Hitachi
Réf fabricant: P20052
avec délai
sur devis
U85C page 4 Printed circuit board

Hitachi
Réf fabricant: P20014
avec délai
sur devis
U85D page 4 Printed circuit board

Hitachi
Réf fabricant: P20053
avec délai
sur devis
U85E page 1 Printed circuit board

Hitachi
Réf fabricant: P18793
avec délai
sur devis
U85F page 4 Printed circuit board

Hitachi
Réf fabricant: P19705
avec délai
sur devis
U89 page 4 Accumulator

Hitachi
Réf fabricant: P20062
avec délai
sur devis
U98A page 4 P20063

Hitachi
Réf fabricant: P20063
avec délai
sur devis
U98B page 4 P20064

Hitachi
Réf fabricant: P20064
avec délai
sur devis
U98C page 1 P19570

Hitachi
Réf fabricant: P19570
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-10FS (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
