Unité externe Daikin RXF50UV16V

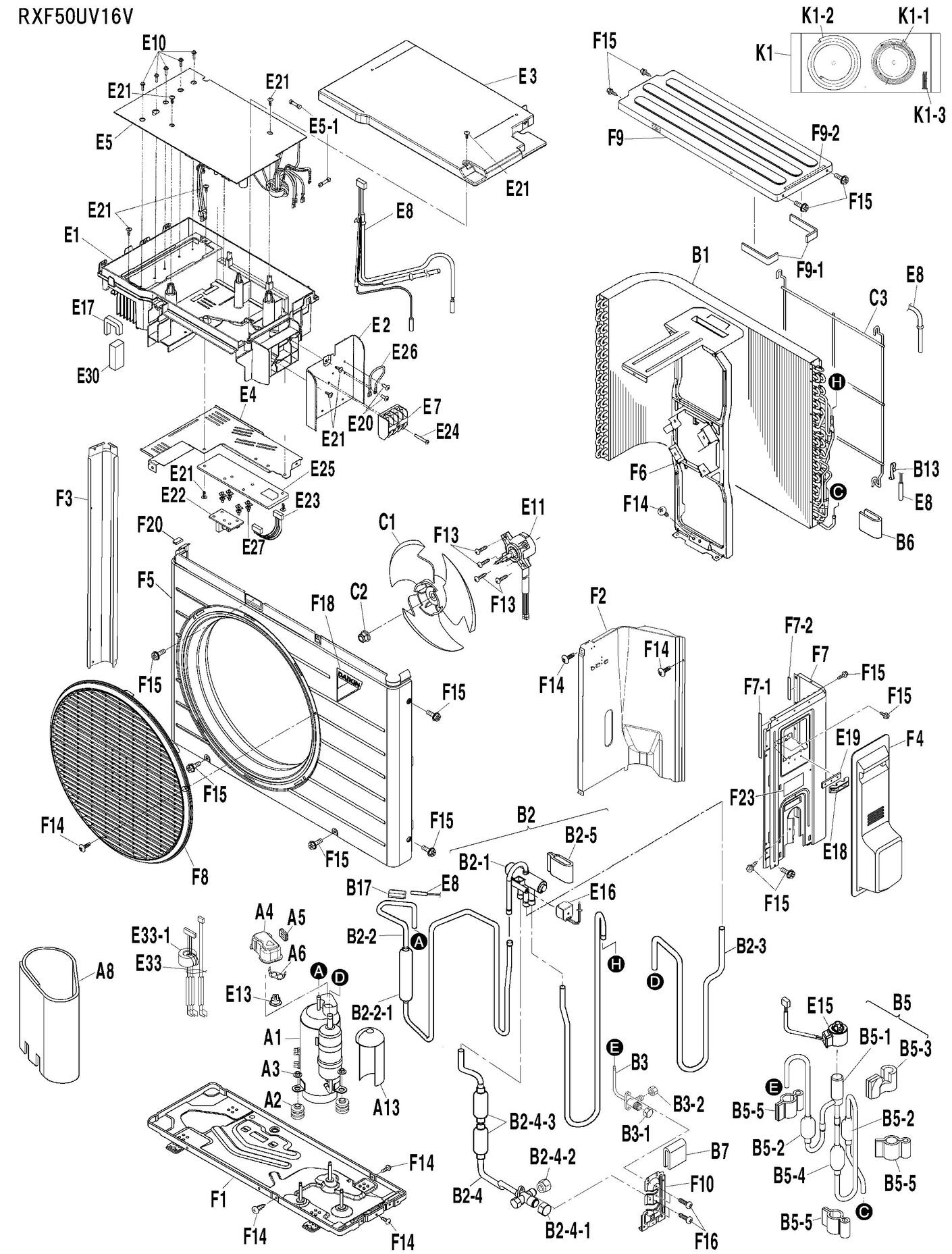

page 1
Pièces détachées Unité externe Daikin RXF50UV16V chez Pièces Express


Référence fabricant
Position Schéma
2547325 Compressor assy. 2Y147BKBX1NA A1
2557292 Putty A13
2547326 Rubber grommet A2
2554130 Washer based nut A3
2543079 Terminal cover A4
040139J Silent bloc 1mu28nfv A5
380620J Support klixon ak3468 A6
2558829 Sound insulation (inner body) A8
2557638 Plate finned coil heat exch. assy. B1
2546419 Thermister fixing spring B13
1728781 Support sonde 4p170372-1 [02143026] B17
_ Four way valve assy. B2
2455992 Body four way valve SHF(L)-7H-34U-DC B2-1
2557639 Discharge pipe assy. B2-2
152295J Muffler JIS H3300 B2-2-1
_ Suction pipe B2-3
2557640 Gas stop valve assy. B2-4
4900555 Stop valve cap B2-4-1
2535102 Flare nut 1/2IN. B2-4-2
2557641 Muffler B2-4-3
2557642 Putty 140X 40X T5 B2-5
4900552 Liquid stop valve assy. B3
4900553 Stop valve cap B3-1
2535101 Flare nut 1/4IN. B3-2
2557643 Electronic exp. valve assy. B5
1980882 Corps vanne mot.cbm-bd16dm-1 CBM-BD16DM-1 B5-1
138233J Filtre tuyeauterie 4p069391-1 150MESH B5-2
138349J Putty 4p099955-1 110X 30X T5 B5-3
2558827 Muffler B5-4
2558828 Putty B5-5
2035730 Putty B6
4902523 Putty B7
2533832 Propeller fan assy. C1
847002J Ecrou helice m6 x 8 ha4017 M6X 8 C2
4901606 Protection net C3
4900559 Switch box E1
2557645 Pan head machine screw with washer E10
4902494 Dc fan motor 8P 68W DC325V E11
622423J Klixon thermique hl3104-2 cs7 nfz250-12 [00183026] 120/95DEG. CS-7SA E13
2507879 Coil/ electronic exp. valve CAM-MD12DM-87 E15
4902157 Coil/ four way valve assy. E16
4902495 Sealing material E17
4901420 Wire clamp E18
059320J Mousse isolation 4pb30947-1 E19
4900560 Fixture/ terminal strip E2
4903782 Pan head tapping screw with washer M4X 12 E20
4903783 Truss head tapping screw M4 E21
4901300 Printed circuit board assy. EX13034-1 E22
4901301 Wire harness E23
4903479 Pan head tapping screw (2) M4X 30 E24
4901302 Mounting plate (protection pcb) E25
2543615 Wire harness assy. E26
1972881 Locking card spacer E27
4901128 Cover/ switch box E3
4017273 Sealing material E30
4901136 Wire harness assy. (comp.) E33
6019188 Ferrite core E33-1
4900562 Radiation shield plate E4
2558830 Printed circuit board assy. E5
_ Fuse 02153.15MXP 250V 3.15A E5-1
4901419 Terminal block HP-TP3051-11-L3P E7
4901133 Thermistor assy. 1SET=3PCS. E8
2557646 Bottom frame assy. F1
4904272 Stop valve mounting plate F10
4903070 Pan head tapping screw M5X 16 F13
008203J Vis m4x12 M4X 12 F14
109224J Vis ( à l'unité) M4X 12 F15
2547865 Screw with spacer washer F16
4901093 Brand name label F18
2557647 Partition plate assy. F2
4901612 Cushion material (fm stand/ front) F20
4901296 Caution label (diesel explosion) F23
4904263 Side plate (left) F3
4900569 Stop valve cover F4
4904461 Front plate assy. F5
4901097 Fan motor stand assy. F6
4904462 Side plate (right) F7
4902488 Sealing material F7-1
4902489 Sealing material (right plate) F7-2
4900573 Discharge grille F8
4904463 Top plate assy. F9
4902491 Sealing material F9-1
4902488 Sealing material F9-2
2543666 Installation kit assy. K1
2543667 Refrigerant pipe K1-1
2543668 Refrigerant pipe K1-2
2543669 Tie wrap K1-3


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXF50UV16V



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Compressor assy.

Daikin
Réf fabricant: 2547325
avec délai
sur devis
A13 page 1 Putty

Daikin
Réf fabricant: 2557292
avec délai
sur devis
A2 page 1 Rubber grommet

Daikin
Réf fabricant: 2547326
avec délai
sur devis
A3 page 1 Washer based nut

Daikin
Réf fabricant: 2554130
avec délai
sur devis
A4 page 1 Terminal cover

Daikin
Réf fabricant: 2543079
avec délai
sur devis
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
Support klixon ak3468 Daikin 380620J
A6 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
A8 page 1 Sound insulation (inner body)

Daikin
Réf fabricant: 2558829
avec délai
sur devis
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 2557638
avec délai
sur devis
B13 page 1 Thermister fixing spring

Daikin
Réf fabricant: 2546419
avec délai
sur devis
Support sonde 4p170372-1 Daikin 1728781
B17 page 1 Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
13,76 € TTC
B2 page 1 Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Body four way valve Daikin 2455992
B2-1 page 1 Body four way valve
Code article PEX: 680015
Daikin
Réf fabricant: 2455992
± 3 jours ouvrés
126,96 € TTC
B2-2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2557639
avec délai
sur devis
B2-2-1 page 1 Muffler

Daikin
Réf fabricant: 152295J
avec délai
sur devis
B2-3 page 1 Suction pipe

Daikin
Réf fabricant: _
avec délai
sur devis
B2-4 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 2557640
avec délai
sur devis
B2-4-1 page 1 Stop valve cap

Daikin
Réf fabricant: 4900555
avec délai
sur devis
B2-4-2 page 1 Flare nut

Daikin
Réf fabricant: 2535102
avec délai
sur devis
B2-4-3 page 1 Muffler

Daikin
Réf fabricant: 2557641
avec délai
sur devis
B2-5 page 1 Putty

Daikin
Réf fabricant: 2557642
avec délai
sur devis
B3 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: 4900552
avec délai
sur devis
B3-1 page 1 Stop valve cap

Daikin
Réf fabricant: 4900553
avec délai
sur devis
B3-2 page 1 Flare nut

Daikin
Réf fabricant: 2535101
avec délai
sur devis
B5 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: 2557643
avec délai
sur devis
Corps vanne mot.cbm-bd16dm-1 Daikin 1980882
B5-1 page 1 Corps vanne mot.cbm-bd16dm-1
Code article PEX: 443986
Daikin
Réf fabricant: 1980882
± 3 jours ouvrés
111,06 € TTC
Filtre tuyeauterie 4p069391-1 Daikin 138233J
B5-2 page 1 Filtre tuyeauterie 4p069391-1
Code article PEX: 439670
Daikin
Réf fabricant: 138233J
± 3 jours ouvrés
40,46 € TTC
Putty 4p099955-1 Daikin 138349J
B5-3 page 1 Putty 4p099955-1
Code article PEX: 439672
Daikin
Réf fabricant: 138349J
± 3 jours ouvrés
43,75 € TTC
B5-4 page 1 Muffler

Daikin
Réf fabricant: 2558827
avec délai
sur devis
B5-5 page 1 Putty

Daikin
Réf fabricant: 2558828
avec délai
sur devis
B6 page 1 Putty

Daikin
Réf fabricant: 2035730
avec délai
sur devis
B7 page 1 Putty

Daikin
Réf fabricant: 4902523
avec délai
sur devis
C1 page 1 Propeller fan assy.

Daikin
Réf fabricant: 2533832
avec délai
sur devis
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C2 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
C3 page 1 Protection net

Daikin
Réf fabricant: 4901606
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4900559
avec délai
sur devis
E10 page 1 Pan head machine screw with washer

Daikin
Réf fabricant: 2557645
avec délai
sur devis
E11 page 1 Dc fan motor

Daikin
Réf fabricant: 4902494
avec délai
sur devis
Klixon thermique hl3104-2 cs7 nfz250-12 Daikin 622423J
E13 page 1 Klixon thermique hl3104-2 cs7 nfz250-12
Code article PEX: 457693
Daikin
Réf fabricant: 622423J
± 3 jours ouvrés
26,86 € TTC
E15 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 2507879
avec délai
sur devis
E16 page 1 Coil/ four way valve assy.

Daikin
Réf fabricant: 4902157
avec délai
sur devis
E17 page 1 Sealing material

Daikin
Réf fabricant: 4902495
avec délai
sur devis
E18 page 1 Wire clamp

Daikin
Réf fabricant: 4901420
avec délai
sur devis
Mousse isolation 4pb30947-1 Daikin 059320J
E19 page 1 Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,97 € TTC
E2 page 1 Fixture/ terminal strip

Daikin
Réf fabricant: 4900560
avec délai
sur devis
E20 page 1 Pan head tapping screw with washer

Daikin
Réf fabricant: 4903782
avec délai
sur devis
E21 page 1 Truss head tapping screw

Daikin
Réf fabricant: 4903783
avec délai
sur devis
E22 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 4901300
avec délai
sur devis
E23 page 1 Wire harness

Daikin
Réf fabricant: 4901301
avec délai
sur devis
E24 page 1 Pan head tapping screw (2)

Daikin
Réf fabricant: 4903479
avec délai
sur devis
E25 page 1 Mounting plate (protection pcb)

Daikin
Réf fabricant: 4901302
avec délai
sur devis
E26 page 1 Wire harness assy.

Daikin
Réf fabricant: 2543615
avec délai
sur devis
E27 page 1 Locking card spacer

Daikin
Réf fabricant: 1972881
avec délai
sur devis
E3 page 1 Cover/ switch box

Daikin
Réf fabricant: 4901128
avec délai
sur devis
E30 page 1 Sealing material

Daikin
Réf fabricant: 4017273
avec délai
sur devis
E33 page 1 Wire harness assy. (comp.)

Daikin
Réf fabricant: 4901136
avec délai
sur devis
E33-1 page 1 Ferrite core

Daikin
Réf fabricant: 6019188
avec délai
sur devis
E4 page 1 Radiation shield plate

Daikin
Réf fabricant: 4900562
avec délai
sur devis
E5 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2558830
avec délai
sur devis
E5-1 page 1 Fuse

Daikin
Réf fabricant: _
avec délai
sur devis
E7 page 1 Terminal block

Daikin
Réf fabricant: 4901419
avec délai
sur devis
E8 page 1 Thermistor assy.

Daikin
Réf fabricant: 4901133
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2557646
avec délai
sur devis
F10 page 1 Stop valve mounting plate

Daikin
Réf fabricant: 4904272
avec délai
sur devis
F13 page 1 Pan head tapping screw

Daikin
Réf fabricant: 4903070
avec délai
sur devis
Vis m4x12 Daikin 008203J
F14 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
Vis ( à l'unité) Daikin 109224J
F15 page 1 Vis ( à l'unité)
Code article PEX: 437821
Daikin
Réf fabricant: 109224J
± 3 jours ouvrés
16,30 € TTC
F16 page 1 Screw with spacer washer

Daikin
Réf fabricant: 2547865
avec délai
sur devis
F18 page 1 Brand name label

Daikin
Réf fabricant: 4901093
avec délai
sur devis
F2 page 1 Partition plate assy.

Daikin
Réf fabricant: 2557647
avec délai
sur devis
F20 page 1 Cushion material (fm stand/ front)

Daikin
Réf fabricant: 4901612
avec délai
sur devis
F23 page 1 Caution label (diesel explosion)

Daikin
Réf fabricant: 4901296
avec délai
sur devis
F3 page 1 Side plate (left)

Daikin
Réf fabricant: 4904263
avec délai
sur devis
F4 page 1 Stop valve cover

Daikin
Réf fabricant: 4900569
avec délai
sur devis
F5 page 1 Front plate assy.

Daikin
Réf fabricant: 4904461
avec délai
sur devis
F6 page 1 Fan motor stand assy.

Daikin
Réf fabricant: 4901097
avec délai
sur devis
F7 page 1 Side plate (right)

Daikin
Réf fabricant: 4904462
avec délai
sur devis
F7-1 page 1 Sealing material

Daikin
Réf fabricant: 4902488
avec délai
sur devis
F7-2 page 1 Sealing material (right plate)

Daikin
Réf fabricant: 4902489
avec délai
sur devis
F8 page 1 Discharge grille

Daikin
Réf fabricant: 4900573
avec délai
sur devis
F9 page 1 Top plate assy.

Daikin
Réf fabricant: 4904463
avec délai
sur devis
F9-1 page 1 Sealing material

Daikin
Réf fabricant: 4902491
avec délai
sur devis
F9-2 page 1 Sealing material

Daikin
Réf fabricant: 4902488
avec délai
sur devis
K1 page 1 Installation kit assy.

Daikin
Réf fabricant: 2543666
avec délai
sur devis
K1-1 page 1 Refrigerant pipe

Daikin
Réf fabricant: 2543667
avec délai
sur devis
K1-2 page 1 Refrigerant pipe

Daikin
Réf fabricant: 2543668
avec délai
sur devis
K1-3 page 1 Tie wrap

Daikin
Réf fabricant: 2543669
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXF50UV16V ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
