Unité externe Daikin RXM71YVLT

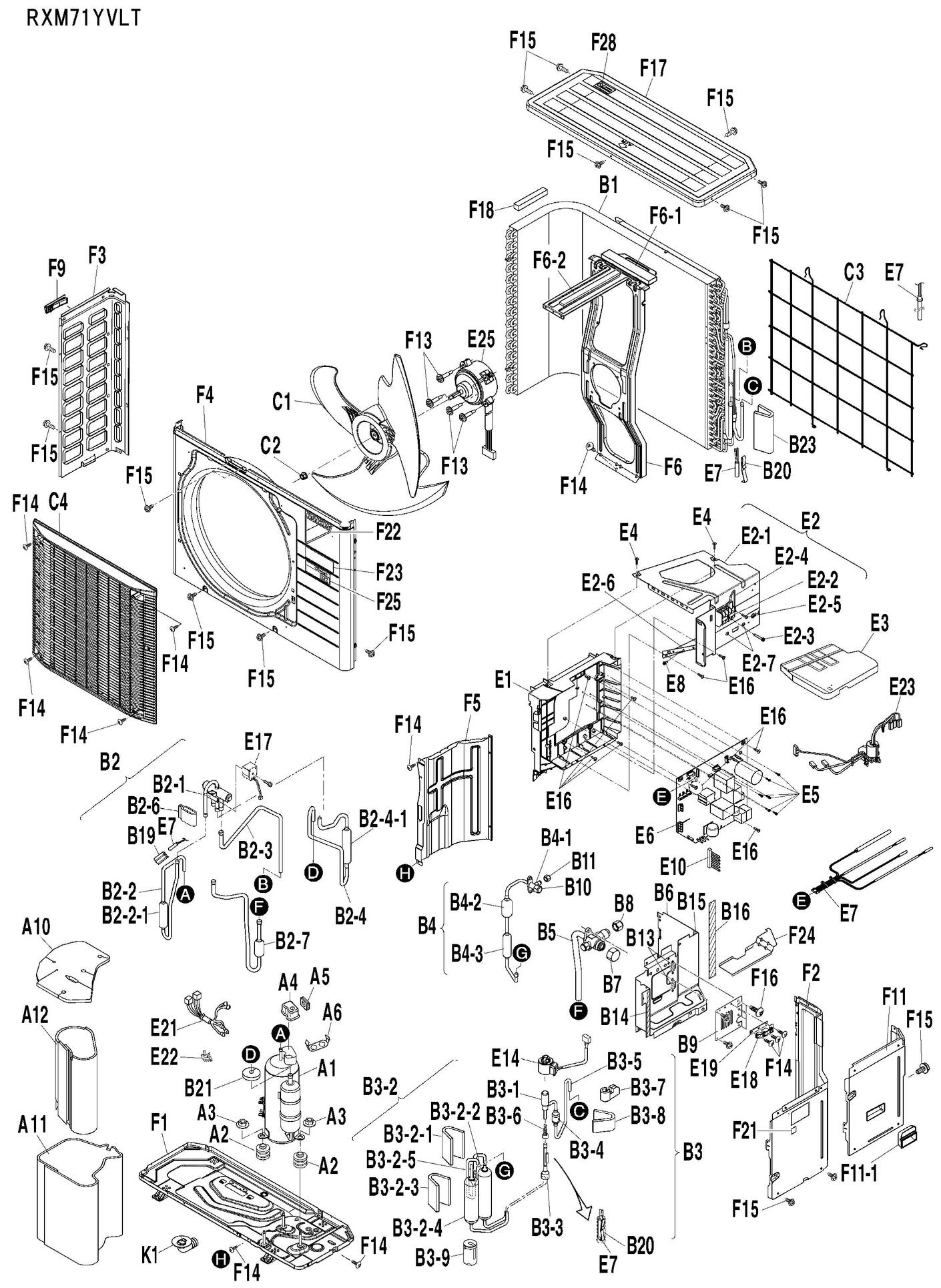

page 1
Pièces détachées Unité externe Daikin RXM71YVLT chez Pièces Express


Référence fabricant
Position Schéma
2534868 Swing compressor 2Y175BKBX1W#D A1
2536660 Sound insulation (top) A10
2455916 Sound insulation (out body) A11
2536661 Sound insulation (inner sleeve) A12
091532J Sylinbloc ex0915328 HS=40 A2
4010410 Washer (nut with washer) M8-P1.25 A3
126264J Couvercle de borne 3pd03148-1 A4
040139J Silent bloc 1mu28nfv A5
380620J Support klixon ak3468 A6
2534869 Plate finned coil heat exch. assy. B1
1753314 Capuchon de valve 3sb58148-1 1/4IN. B10
5012634 Flare nut FNSF2 U7/16 D6.4CUT B11
4024022 Sealing material B13
4024023 Sealing material B14
4024024 Sealing material B15
4024025 Sealing material 15X 250X 5 B16
6005471 Fixture/ thermistor B19
_ Four way valve assy. B2
2455992 Body four way valve SHF(L)-7H-34U-DC B2-1
2536662 Discharge pipe assy. B2-2
161839J Silencieux 4p039144-4 B2-2-1
2536663 Connection pipe (4way valve - hx) B2-3
2536664 Suction pipe assy. B2-4
166772J Accumulator assy. B2-4-1
1754285 Putty 130X 40X T5 B2-6
2548433 Muffler B2-7
380120J Clips blocage sonde r4610281-1 B20
112853J Insonorisant comp 15xt20 4p048773-1 D75X D15X T20 B21
1666085 Isolation tuyauterie 160X 160X T3 B23
_ Electronic exp. valve assy. B3
2534986 Body/ electronic exp. valve B3-1
_ Liquid receiver assy. B3-2
4016552 Putty 165X 140X T5 B3-2-1
4016559 Liquid receiver B3-2-2
4016561 Putty 165 X 115X T3 B3-2-3
4016560 Liquid receiver B3-2-4
2558879 Branch pipe B3-2-5
2558880 Branch pipe B3-3
138233J Filtre tuyeauterie 4p069391-1 150MESH B3-4
2536665 Inlet connection pipe B3-5
111167J Filtre de tuyauterie 4p012568-2 100MESH B3-6
4020237 Putty B3-7
2159148 Putty 90X 25X T3 B3-8
4016553 Piping fixture (rubber) B3-9
4016554 Liquid stop valve assy. B4
4016555 Liquid stop valve assy. (sub) B4-1
1406702 Muffler B4-2
119007J Filtre refrigerant B4-3
4015692 Gas stop valve assy. (sub) B5
4015672 Mounting plate/ stop valve B6
2535635 Valve cap D16.5CUT B7
119850J Ecrou raccordement tube 5/8 ex 11250004a FNSF5 U7/8 D15.9CUT B8
4016745 Cover/ stop valve B9
4016827 Fan blade 510MM C1
847003J Lock nut fan blade m8 pz430/46 ex847003 M8 C2
4016562 Protection net C3
4015600 Discharge grille C4
4015601 Switch box E1
4015681 Wire harness assy. (jumper) E10
4021310 Coil/ electronic exp. valve UKV-A480 E14
121650J Vis m4x16 ha41113-16 M4X 16 E16
2534874 Four way valve coil assy. E17
059080J Support collier fixation cable 3pb30973- E18
059320J Mousse isolation 4pb30947-1 E19
4019196 Mounting plate assy. (terminal block) E2
4015674 Mounting plate (terminal strip) E2-1
139734J Bornier rxg25cvmb TB-ETW-4P-D1 E2-2
1839504 Vis m4x30 2py98299-3 M4X 30 E2-3
2051477 Earth wire E2-4
113783J Vis m4x12 4pa47980-12 M4X 12 E2-5
4015605 Radiation shield plate E2-6
109688J Vis ha4113-04-12 M4X 12 E2-7
4015616 Wire harness (for comp.) E21
622418J H_klixon hl3104-4 cs7 nfz250-130/95 OFF/ON=130/95DEG. E22
4017489 Wire harness assy. (power supply) E23
2534875 Fan motor 10P 128W (KFD-280-128-10A) E25
4015675 Cover/ switch box E3
109688J Vis ha4113-04-12 M4X 12 E4
4015411 Machine screw with washer M3X 15 E5
2558883 Printed circuit board assy. EX17035-13A E6
4021309 Thermistor assy. (outdoor) 1SET = 4PCS. E7
113783J Vis m4x12 4pa47980-12 M4X 12 E8
2534934 Bottom frame assy. F1
2536666 Service cover assy. F11
092045J Poignee 3pn00353-1 F11-1
140380J Vis m4 fixation moteur 4p094245-1 [70113001] M4 F13
008203J Vis m4x12 M4X 12 F14
109224J Vis ( à l'unité) M4X 12 F15
048017J Vis m5x16 4sk05006-16 M5X 16 F16
2554514 Top plate assy. F17
4015634 Cushion material (heat exchanger) 130X 20 T18 F18
4016556 Side plate (right) F2
4023092 Product liability caution label F21
4015629 Brand name label F22
4005887 Nameplate daikin F23
4015685 Partition plate assy. F24
4015686 Label (inverter/ r32) F25
2534034 Label F28
4015619 Side plate (left) F3
4015620 Front plate F4
4015722 Partition plate F5
4016564 Fan motor stand assy. F6
4019197 Sealing material F6-1
4023605 Cushion material F6-2
4015625 Handle (left) F9
058956J Coude evacuation condensat 4pb32246-1 K1


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXM71YVLT



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Swing compressor

Daikin
Réf fabricant: 2534868
avec délai
sur devis
A10 page 1 Sound insulation (top)

Daikin
Réf fabricant: 2536660
avec délai
sur devis
A11 page 1 Sound insulation (out body)

Daikin
Réf fabricant: 2455916
avec délai
sur devis
A12 page 1 Sound insulation (inner sleeve)

Daikin
Réf fabricant: 2536661
avec délai
sur devis
Sylinbloc ex0915328 Daikin 091532J
A2 page 1 Sylinbloc ex0915328
Code article PEX: 436739
Daikin
Réf fabricant: 091532J
± 3 jours ouvrés
26,22 € TTC
A3 page 1 Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Couvercle de borne 3pd03148-1 Daikin 126264J
A4 page 1 Couvercle de borne 3pd03148-1
Code article PEX: 438940
Daikin
Réf fabricant: 126264J
± 3 jours ouvrés
13,61 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
Support klixon ak3468 Daikin 380620J
A6 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 2534869
avec délai
sur devis
Capuchon de valve 3sb58148-1 Daikin 1753314
B10 page 1 Capuchon de valve 3sb58148-1
Code article PEX: 679394
Daikin
Réf fabricant: 1753314
± 3 jours ouvrés
17,23 € TTC
B11 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
B13 page 1 Sealing material

Daikin
Réf fabricant: 4024022
avec délai
sur devis
B14 page 1 Sealing material

Daikin
Réf fabricant: 4024023
avec délai
sur devis
B15 page 1 Sealing material

Daikin
Réf fabricant: 4024024
avec délai
sur devis
B16 page 1 Sealing material

Daikin
Réf fabricant: 4024025
avec délai
sur devis
B19 page 1 Fixture/ thermistor

Daikin
Réf fabricant: 6005471
avec délai
sur devis
B2 page 1 Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Body four way valve Daikin 2455992
B2-1 page 1 Body four way valve
Code article PEX: 680015
Daikin
Réf fabricant: 2455992
± 3 jours ouvrés
126,96 € TTC
B2-2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2536662
avec délai
sur devis
Silencieux 4p039144-4 Daikin 161839J
B2-2-1 page 1 Silencieux 4p039144-4
Code article PEX: 679341
Daikin
Réf fabricant: 161839J
± 3 jours ouvrés
98,74 € TTC
B2-3 page 1 Connection pipe (4way valve - hx)

Daikin
Réf fabricant: 2536663
avec délai
sur devis
B2-4 page 1 Suction pipe assy.

Daikin
Réf fabricant: 2536664
avec délai
sur devis
B2-4-1 page 1 Accumulator assy.

Daikin
Réf fabricant: 166772J
avec délai
sur devis
B2-6 page 1 Putty

Daikin
Réf fabricant: 1754285
avec délai
sur devis
B2-7 page 1 Muffler

Daikin
Réf fabricant: 2548433
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B20 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Insonorisant comp 15xt20 4p048773-1 Daikin 112853J
B21 page 1 Insonorisant comp 15xt20 4p048773-1
Code article PEX: 438148
Daikin
Réf fabricant: 112853J
± 3 jours ouvrés
7,92 € TTC
Isolation tuyauterie Daikin 1666085
B23 page 1 Isolation tuyauterie
Code article PEX: 441759
Daikin
Réf fabricant: 1666085
± 3 jours ouvrés
7,26 € TTC
B3 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1 Body/ electronic exp. valve

Daikin
Réf fabricant: 2534986
avec délai
sur devis
B3-2 page 1 Liquid receiver assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-2-1 page 1 Putty

Daikin
Réf fabricant: 4016552
avec délai
sur devis
B3-2-2 page 1 Liquid receiver

Daikin
Réf fabricant: 4016559
avec délai
sur devis
B3-2-3 page 1 Putty

Daikin
Réf fabricant: 4016561
avec délai
sur devis
B3-2-4 page 1 Liquid receiver

Daikin
Réf fabricant: 4016560
avec délai
sur devis
B3-2-5 page 1 Branch pipe

Daikin
Réf fabricant: 2558879
avec délai
sur devis
B3-3 page 1 Branch pipe

Daikin
Réf fabricant: 2558880
avec délai
sur devis
Filtre tuyeauterie 4p069391-1 Daikin 138233J
B3-4 page 1 Filtre tuyeauterie 4p069391-1
Code article PEX: 439670
Daikin
Réf fabricant: 138233J
± 3 jours ouvrés
40,46 € TTC
B3-5 page 1 Inlet connection pipe

Daikin
Réf fabricant: 2536665
avec délai
sur devis
Filtre de tuyauterie 4p012568-2 Daikin 111167J
B3-6 page 1 Filtre de tuyauterie 4p012568-2
Code article PEX: 437938
Daikin
Réf fabricant: 111167J
± 3 jours ouvrés
13,12 € TTC
B3-7 page 1 Putty

Daikin
Réf fabricant: 4020237
avec délai
sur devis
B3-8 page 1 Putty

Daikin
Réf fabricant: 2159148
avec délai
sur devis
B3-9 page 1 Piping fixture (rubber)

Daikin
Réf fabricant: 4016553
avec délai
sur devis
B4 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: 4016554
avec délai
sur devis
B4-1 page 1 Liquid stop valve assy. (sub)

Daikin
Réf fabricant: 4016555
avec délai
sur devis
B4-2 page 1 Muffler

Daikin
Réf fabricant: 1406702
avec délai
sur devis
Filtre refrigerant Daikin 119007J
B4-3 page 1 Filtre refrigerant
Code article PEX: 438447
Daikin
Réf fabricant: 119007J
± 3 jours ouvrés
10,44 € TTC
B5 page 1 Gas stop valve assy. (sub)

Daikin
Réf fabricant: 4015692
avec délai
sur devis
B6 page 1 Mounting plate/ stop valve

Daikin
Réf fabricant: 4015672
avec délai
sur devis
B7 page 1 Valve cap

Daikin
Réf fabricant: 2535635
avec délai
sur devis
Ecrou raccordement tube 5/8 ex 11250004a Daikin 119850J
B8 page 1 Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438525
Daikin
Réf fabricant: 119850J
± 3 jours ouvrés
sur devis
B9 page 1 Cover/ stop valve

Daikin
Réf fabricant: 4016745
avec délai
sur devis
Fan blade Daikin 4016827
C1 page 1 Fan blade
Code article PEX: 680553
Daikin
Réf fabricant: 4016827
± 3 jours ouvrés
103,79 € TTC
Lock nut fan blade m8 pz430/46 ex847003 Daikin 847003J
C2 page 1 Lock nut fan blade m8 pz430/46 ex847003
Code article PEX: 458434
Daikin
Réf fabricant: 847003J
± 3 jours ouvrés
4,32 € TTC
C3 page 1 Protection net

Daikin
Réf fabricant: 4016562
avec délai
sur devis
C4 page 1 Discharge grille

Daikin
Réf fabricant: 4015600
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4015601
avec délai
sur devis
E10 page 1 Wire harness assy. (jumper)

Daikin
Réf fabricant: 4015681
avec délai
sur devis
E14 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 4021310
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
E16 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
E17 page 1 Four way valve coil assy.

Daikin
Réf fabricant: 2534874
avec délai
sur devis
Support collier fixation cable 3pb30973- Daikin 059080J
E18 page 1 Support collier fixation cable 3pb30973-
Code article PEX: 435401
Daikin
Réf fabricant: 059080J
± 3 jours ouvrés
17,23 € TTC
Mousse isolation 4pb30947-1 Daikin 059320J
E19 page 1 Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,97 € TTC
E2 page 1 Mounting plate assy. (terminal block)

Daikin
Réf fabricant: 4019196
avec délai
sur devis
E2-1 page 1 Mounting plate (terminal strip)

Daikin
Réf fabricant: 4015674
avec délai
sur devis
Bornier rxg25cvmb Daikin 139734J
E2-2 page 1 Bornier rxg25cvmb
Code article PEX: 439933
Daikin
Réf fabricant: 139734J
± 3 jours ouvrés
40,27 € TTC
Vis m4x30 2py98299-3 Daikin 1839504
E2-3 page 1 Vis m4x30 2py98299-3
Code article PEX: 443063
Daikin
Réf fabricant: 1839504
± 3 jours ouvrés
0,47 € TTC
E2-4 page 1 Earth wire

Daikin
Réf fabricant: 2051477
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E2-5 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
E2-6 page 1 Radiation shield plate

Daikin
Réf fabricant: 4015605
avec délai
sur devis
Vis ha4113-04-12 Daikin 109688J
E2-7 page 1 Vis ha4113-04-12
Code article PEX: 679165
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
7,42 € TTC
E21 page 1 Wire harness (for comp.)

Daikin
Réf fabricant: 4015616
avec délai
sur devis
H_klixon hl3104-4 cs7 nfz250-130/95 Daikin 622418J
E22 page 1 H_klixon hl3104-4 cs7 nfz250-130/95
Code article PEX: 457689
Daikin
Réf fabricant: 622418J
± 3 jours ouvrés
5,22 € TTC
E23 page 1 Wire harness assy. (power supply)

Daikin
Réf fabricant: 4017489
avec délai
sur devis
E25 page 1 Fan motor

Daikin
Réf fabricant: 2534875
avec délai
sur devis
E3 page 1 Cover/ switch box

Daikin
Réf fabricant: 4015675
avec délai
sur devis
Vis ha4113-04-12 Daikin 109688J
E4 page 1 Vis ha4113-04-12
Code article PEX: 679165
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
7,42 € TTC
E5 page 1 Machine screw with washer

Daikin
Réf fabricant: 4015411
avec délai
sur devis
E6 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2558883
avec délai
sur devis
E7 page 1 Thermistor assy. (outdoor)

Daikin
Réf fabricant: 4021309
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E8 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2534934
avec délai
sur devis
F11 page 1 Service cover assy.

Daikin
Réf fabricant: 2536666
avec délai
sur devis
Poignee 3pn00353-1 Daikin 092045J
F11-1 page 1 Poignee 3pn00353-1
Code article PEX: 436748
Daikin
Réf fabricant: 092045J
± 3 jours ouvrés
35,02 € TTC
Vis m4 fixation moteur 4p094245-1 Daikin 140380J
F13 page 1 Vis m4 fixation moteur 4p094245-1
Code article PEX: 439988
Daikin
Réf fabricant: 140380J
± 3 jours ouvrés
0,66 € TTC
Vis m4x12 Daikin 008203J
F14 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
Vis ( à l'unité) Daikin 109224J
F15 page 1 Vis ( à l'unité)
Code article PEX: 437821
Daikin
Réf fabricant: 109224J
± 3 jours ouvrés
16,30 € TTC
Vis m5x16 4sk05006-16 Daikin 048017J
F16 page 1 Vis m5x16 4sk05006-16
Code article PEX: 435160
Daikin
Réf fabricant: 048017J
± 3 jours ouvrés
19,61 € TTC
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 2554514
avec délai
sur devis
F18 page 1 Cushion material (heat exchanger)

Daikin
Réf fabricant: 4015634
avec délai
sur devis
F2 page 1 Side plate (right)

Daikin
Réf fabricant: 4016556
avec délai
sur devis
F21 page 1 Product liability caution label

Daikin
Réf fabricant: 4023092
avec délai
sur devis
F22 page 1 Brand name label

Daikin
Réf fabricant: 4015629
avec délai
sur devis
F23 page 1 Nameplate daikin

Daikin
Réf fabricant: 4005887
avec délai
sur devis
F24 page 1 Partition plate assy.

Daikin
Réf fabricant: 4015685
avec délai
sur devis
F25 page 1 Label (inverter/ r32)

Daikin
Réf fabricant: 4015686
avec délai
sur devis
F28 page 1 Label

Daikin
Réf fabricant: 2534034
avec délai
sur devis
F3 page 1 Side plate (left)

Daikin
Réf fabricant: 4015619
avec délai
sur devis
F4 page 1 Front plate

Daikin
Réf fabricant: 4015620
avec délai
sur devis
F5 page 1 Partition plate

Daikin
Réf fabricant: 4015722
avec délai
sur devis
F6 page 1 Fan motor stand assy.

Daikin
Réf fabricant: 4016564
avec délai
sur devis
F6-1 page 1 Sealing material

Daikin
Réf fabricant: 4019197
avec délai
sur devis
F6-2 page 1 Cushion material

Daikin
Réf fabricant: 4023605
avec délai
sur devis
F9 page 1 Handle (left)

Daikin
Réf fabricant: 4015625
avec délai
sur devis
Coude evacuation condensat 4pb32246-1 Daikin 058956J
K1 page 1 Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 058956J
en stock
20,57 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM71YVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
