Unité interne Mitsubishi Electric MSZ HJ25VA-ER2

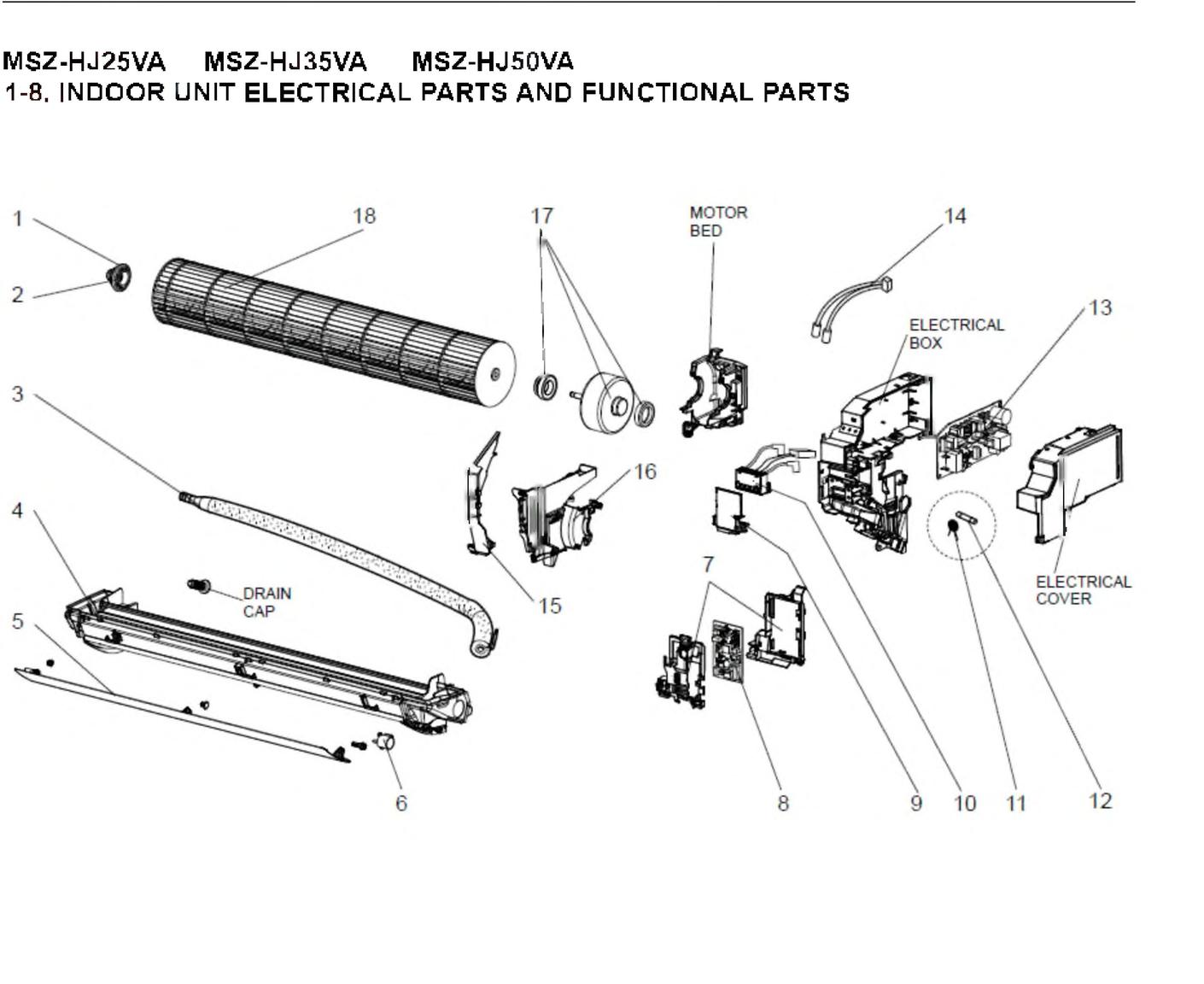

page 1

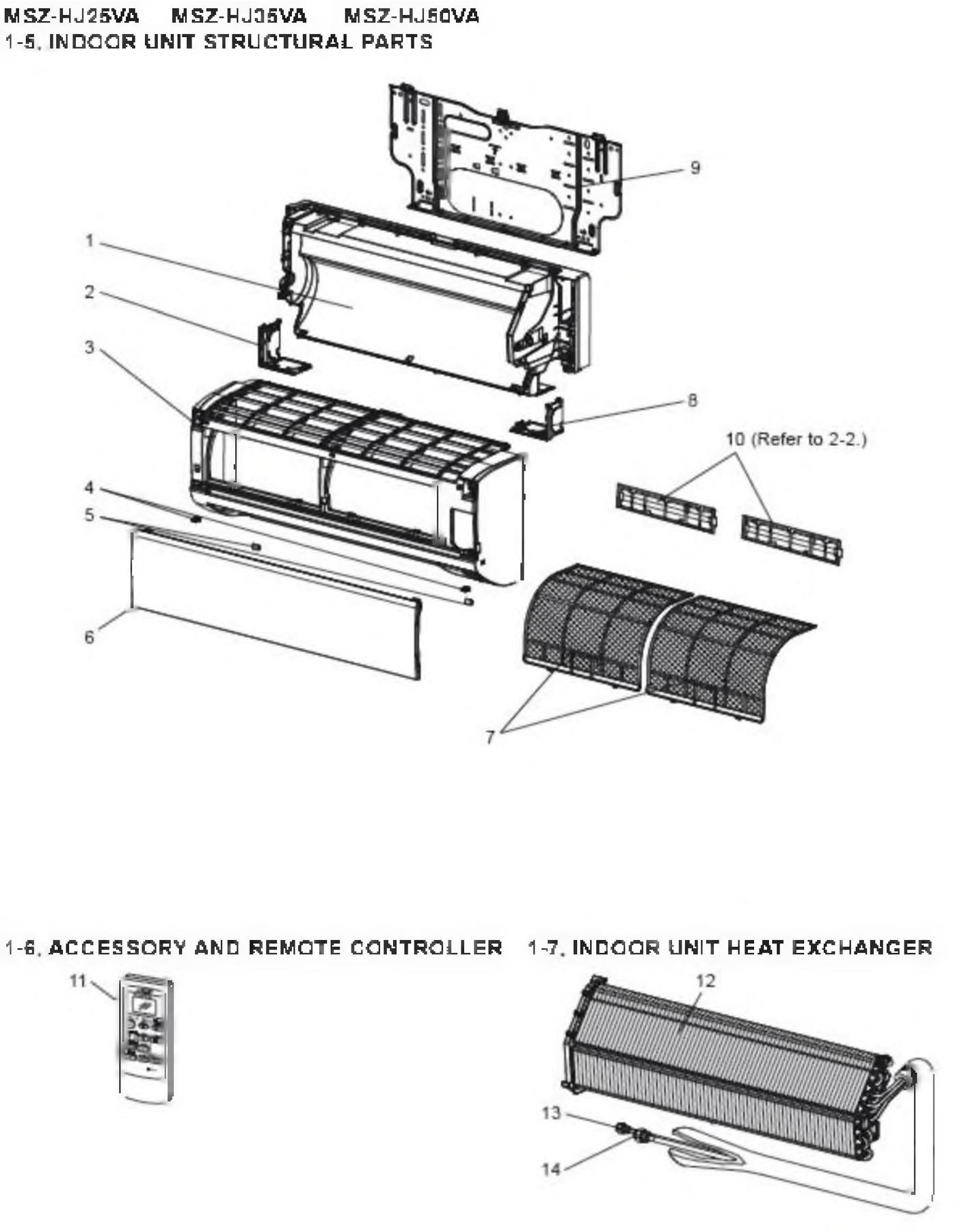

page 2

Position

Schéma

E12751509 - Bearing mount (g)‹417126›	1
E12001504 - Sleeve bearing (g)‹417125›	2
E12P72702 - Drain hose (g) ‹416467›	3
E12J98235 - Nozzle assembly (g)	4
E12J98040 - Horizontal vane (g) UP & DOWN, 1 PC/SET	5
E12A89303 - Vane motor (g) ‹416433› UP & DOWN, 1 PC/SET	6
E12J98095 - Control p.c.board holder (g)	7
E12J98452 - Control pcb (g)	8
E12J98784 - V.a.clamp (g)	9
E12J98375 - Terminal block (g)	10
E12B75385 - Varistor (g)‹416443›	11
E12A49382 - Fuse (g)‹416385› T3.15AL250V	12
E12J98440 - Power pcb (g) ‹472260›	13
E12J98307 - I/d coil thermistor (g) RT12,RT13	14
E12J98541 - Water cover (g)	15
E12J98333 - Motor band (g)	16
E12E99300 - Indoor fan motor (g)‹473553› RC0J40-xx	17
E12J98302 - Line flow fan ‹472261›	18

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Mitsubishi Electric MSZ HJ25VA-ER2

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Bearing mount (g)‹417126›	Mitsubishi Electric Réf fabricant: E12751509	avec délai sur devis
	1 page 2	Box assembly (g)	Mitsubishi Electric Réf fabricant: E12J98234	avec délai sur devis
	2 page 2	Corner box l (g)‹472850›	Mitsubishi Electric Réf fabricant: E12J98976	avec délai sur devis
	2 page 1	Sleeve bearing (g)‹417125›	Mitsubishi Electric Réf fabricant: E12001504	avec délai sur devis
	3 page 1	Drain hose (g) ‹416467›	Mitsubishi Electric Réf fabricant: E12P72702	avec délai sur devis
	3 page 2	Panel assembly	Mitsubishi Electric Réf fabricant: E12X36000	avec délai sur devis
	4 page 1	Nozzle assembly (g)	Mitsubishi Electric Réf fabricant: E12J98235	avec délai sur devis
	4 page 2	Catch (g)‹416445›	Mitsubishi Electric Réf fabricant: E12F95142	avec délai sur devis
	5 page 1	Horizontal vane (g)	Mitsubishi Electric Réf fabricant: E12J98040	avec délai sur devis
	5 page 2	Screw cap (g) ‹473344›	Mitsubishi Electric Réf fabricant: E12913067	avec délai sur devis
	6 page 2	Front panel (g)	Mitsubishi Electric Réf fabricant: E12R17010	avec délai sur devis
	6 page 1	Vane motor (g) ‹416433›	Mitsubishi Electric Réf fabricant: E12A89303	avec délai sur devis
	7 page 1	Control p.c.board holder (g)	Mitsubishi Electric Réf fabricant: E12J98095	avec délai sur devis
	7 page 2	Air filter (g)	Mitsubishi Electric Réf fabricant: E12J98100	avec délai sur devis
	8 page 2	Corner box r (g)	Mitsubishi Electric Réf fabricant: E12J98975	avec délai sur devis
	8 page 1	Control pcb (g)	Mitsubishi Electric Réf fabricant: E12J98452	avec délai sur devis
	9 page 2	Installation plate (g)	Mitsubishi Electric Réf fabricant: E12J98970	avec délai sur devis
	9 page 1	V.a.clamp (g)	Mitsubishi Electric Réf fabricant: E12J98784	avec délai sur devis
	10 page 2	Air cleaning filter	Mitsubishi Electric Réf fabricant: xxx	avec délai sur devis
	10 page 1	Terminal block (g)	Mitsubishi Electric Réf fabricant: E12J98375	avec délai sur devis
	11 page 2	Remote controller (g)‹472242›	Mitsubishi Electric Réf fabricant: E12X33426	avec délai sur devis
	11 page 1	Varistor (g)‹416443›	Mitsubishi Electric Réf fabricant: E12B75385	avec délai sur devis
	12 page 2	Heat exchanger (g)‹472259›	Mitsubishi Electric Réf fabricant: E12J98620	avec délai sur devis
	12 page 1	Fuse (g)‹416385›	Mitsubishi Electric Réf fabricant: E12A49382	avec délai sur devis
	13 page 1	Power pcb (g) ‹472260›	Mitsubishi Electric Réf fabricant: E12J98440	avec délai sur devis
	13 page 2	Union (liquid) msz-fd-va (g)	Mitsubishi Electric Réf fabricant: E12C32667	avec délai sur devis
	14 page 2	Union(gas) (g)‹416656›	Mitsubishi Electric Réf fabricant: E12815666	avec délai sur devis
	14 page 1	I/d coil thermistor (g)	Mitsubishi Electric Réf fabricant: E12J98307	avec délai sur devis
	15 page 1	Water cover (g)	Mitsubishi Electric Réf fabricant: E12J98541	avec délai sur devis
	16 page 1	Motor band (g)	Mitsubishi Electric Réf fabricant: E12J98333	avec délai sur devis
	17 page 1	Indoor fan motor (g)‹473553›	Mitsubishi Electric Réf fabricant: E12E99300	avec délai sur devis
	18 page 1	Line flow fan ‹472261›	Mitsubishi Electric Réf fabricant: E12J98302	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Mitsubishi Electric MSZ HJ25VA-ER2 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
