Chaudière Froling PECO 25-30-35

___

Ersatzteildokumentation peco 25/30/35

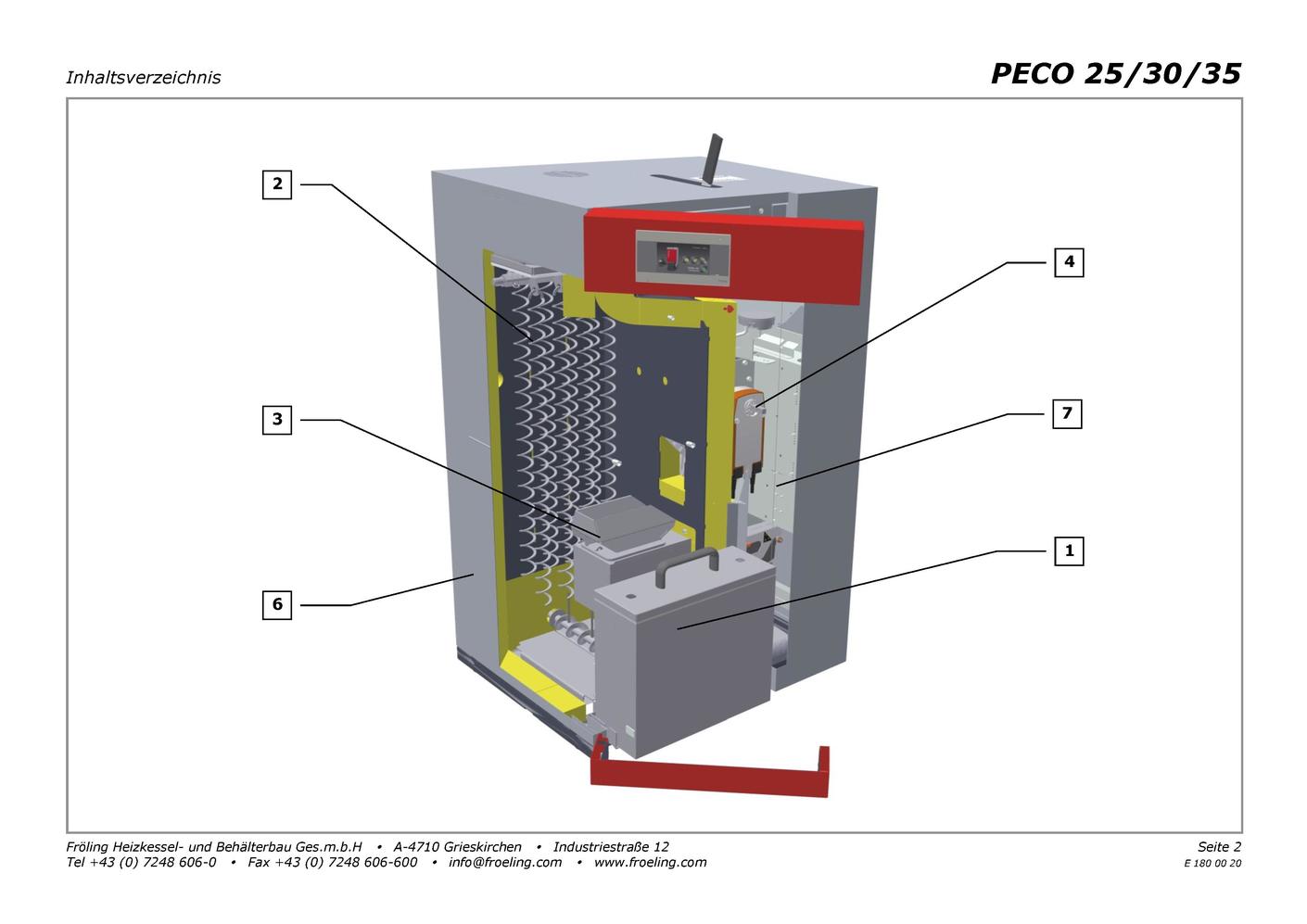

_

___	Kesselkorper, entaschung, brennkammerdeckel	1

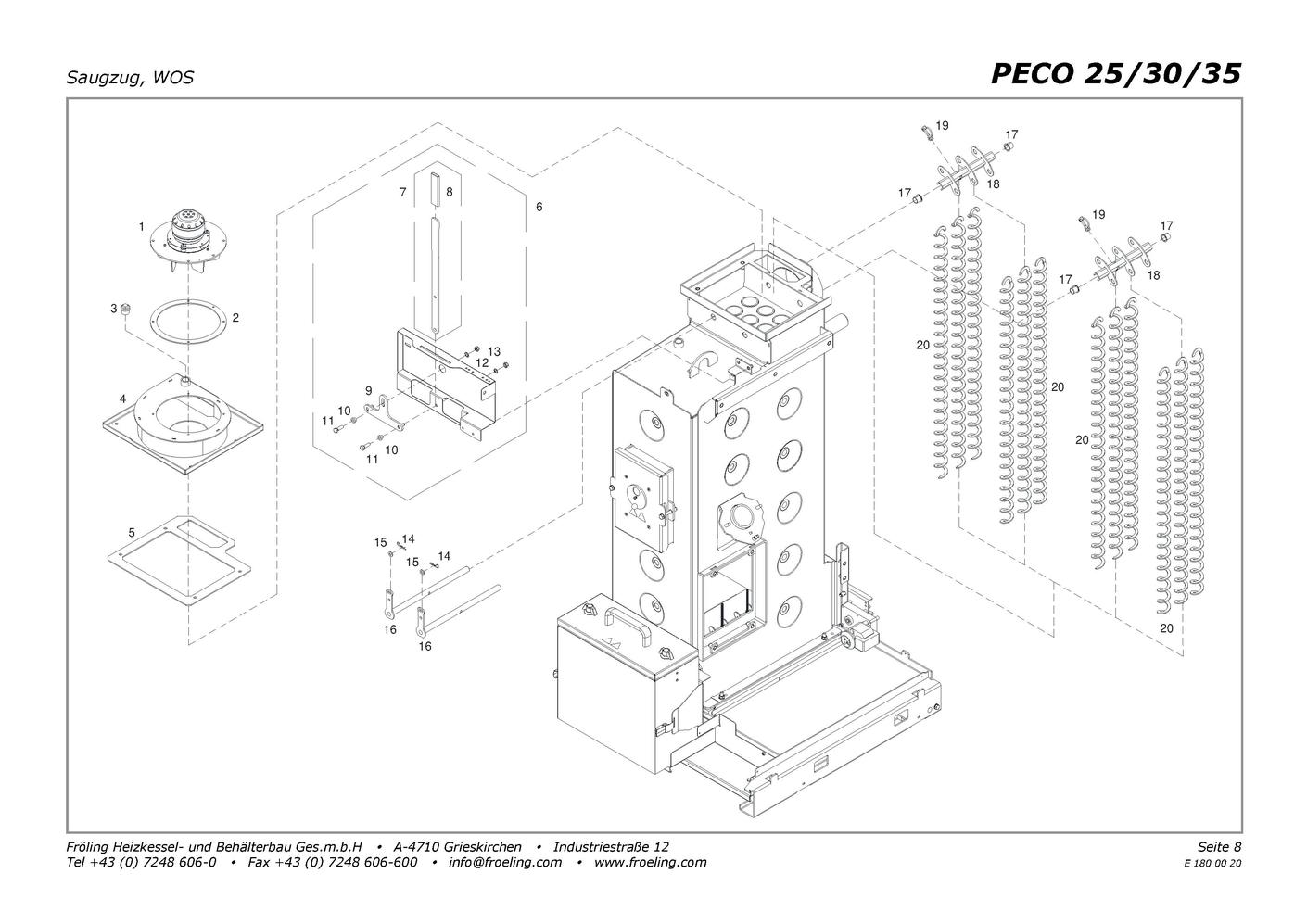

___	Saugzug, wos	2

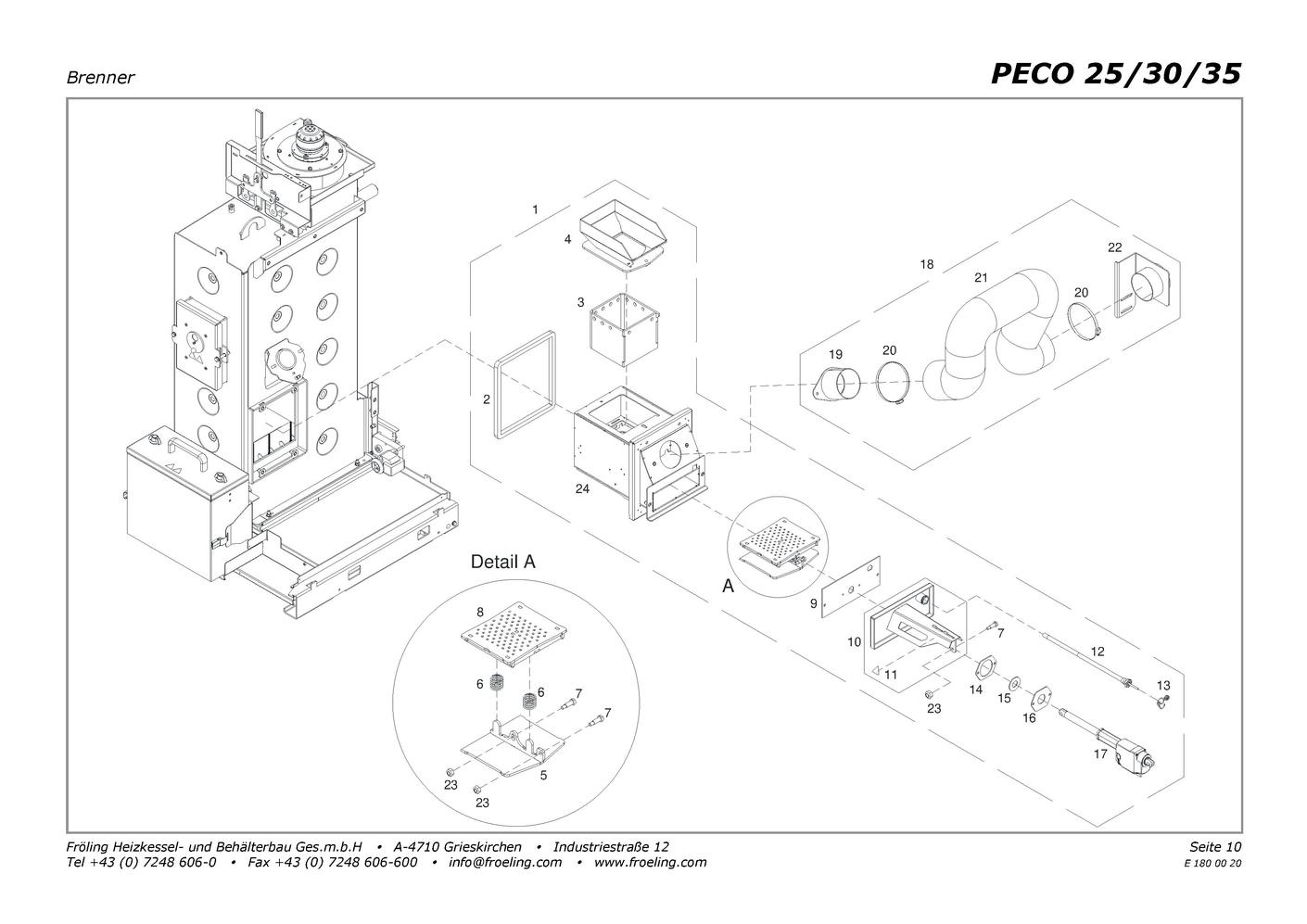

___	Brenner	3
___	Pelletsforderteil	4

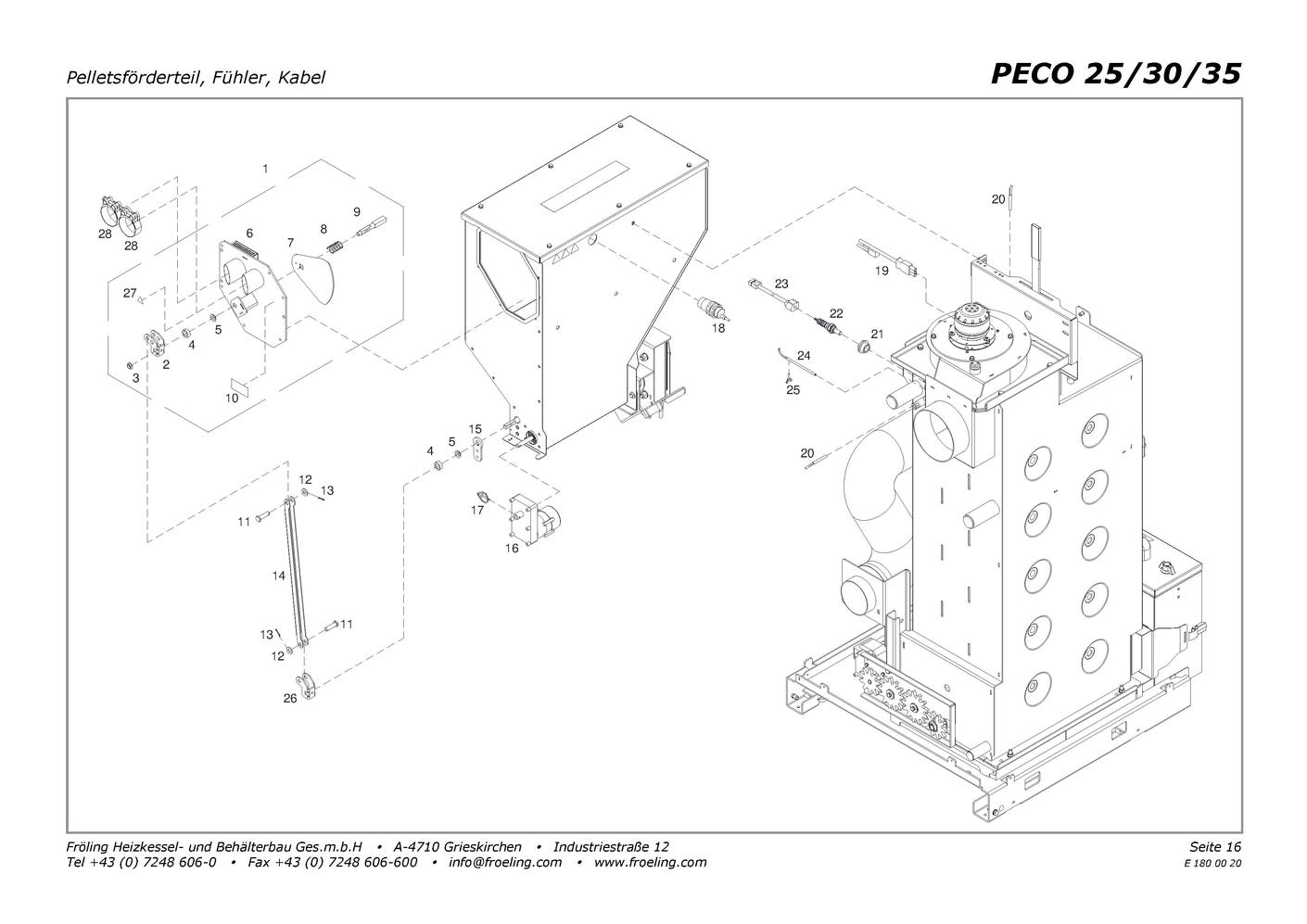

___	Pelletsforderteil, fühler, kabel	5

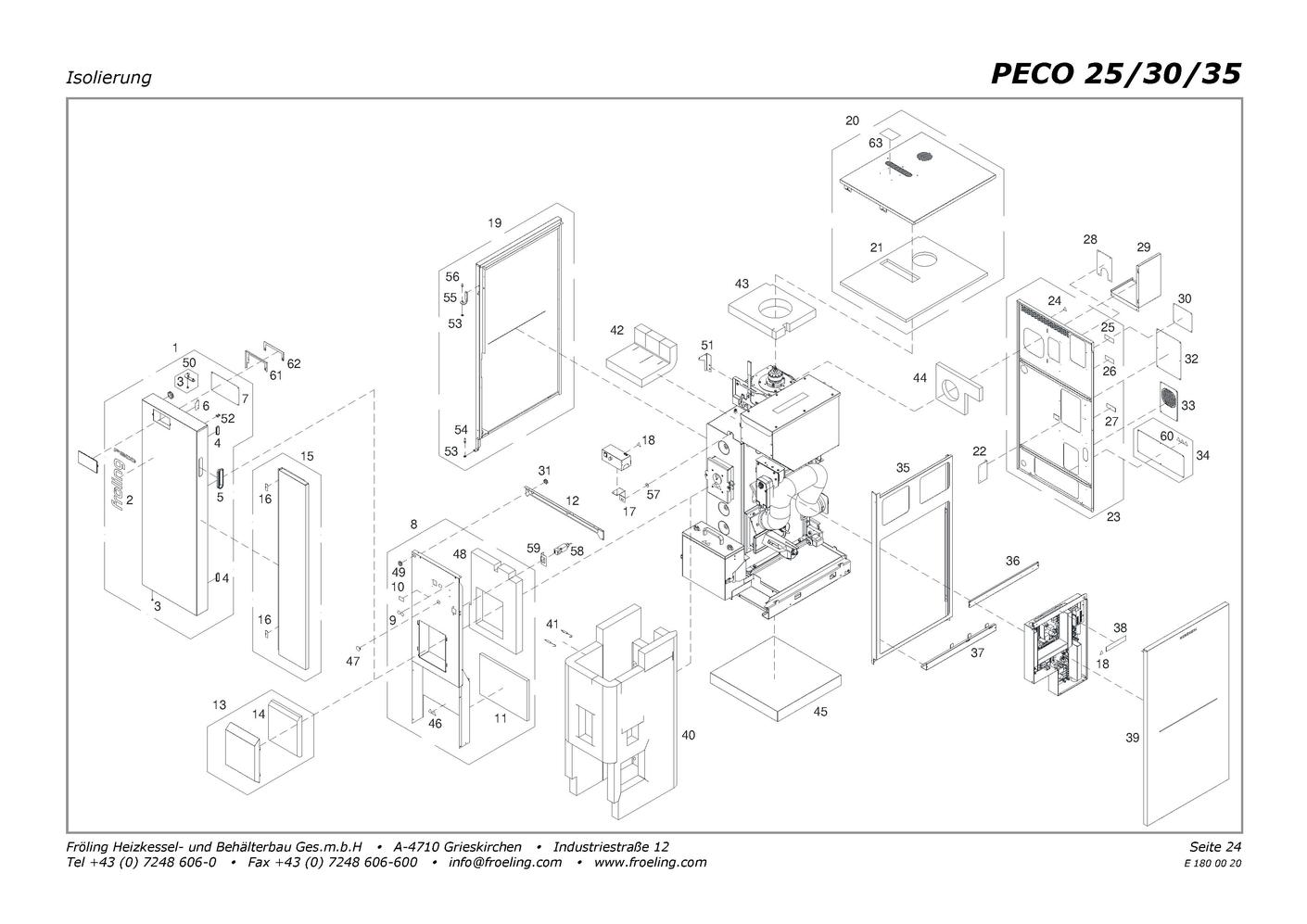

___	Isolierung	6

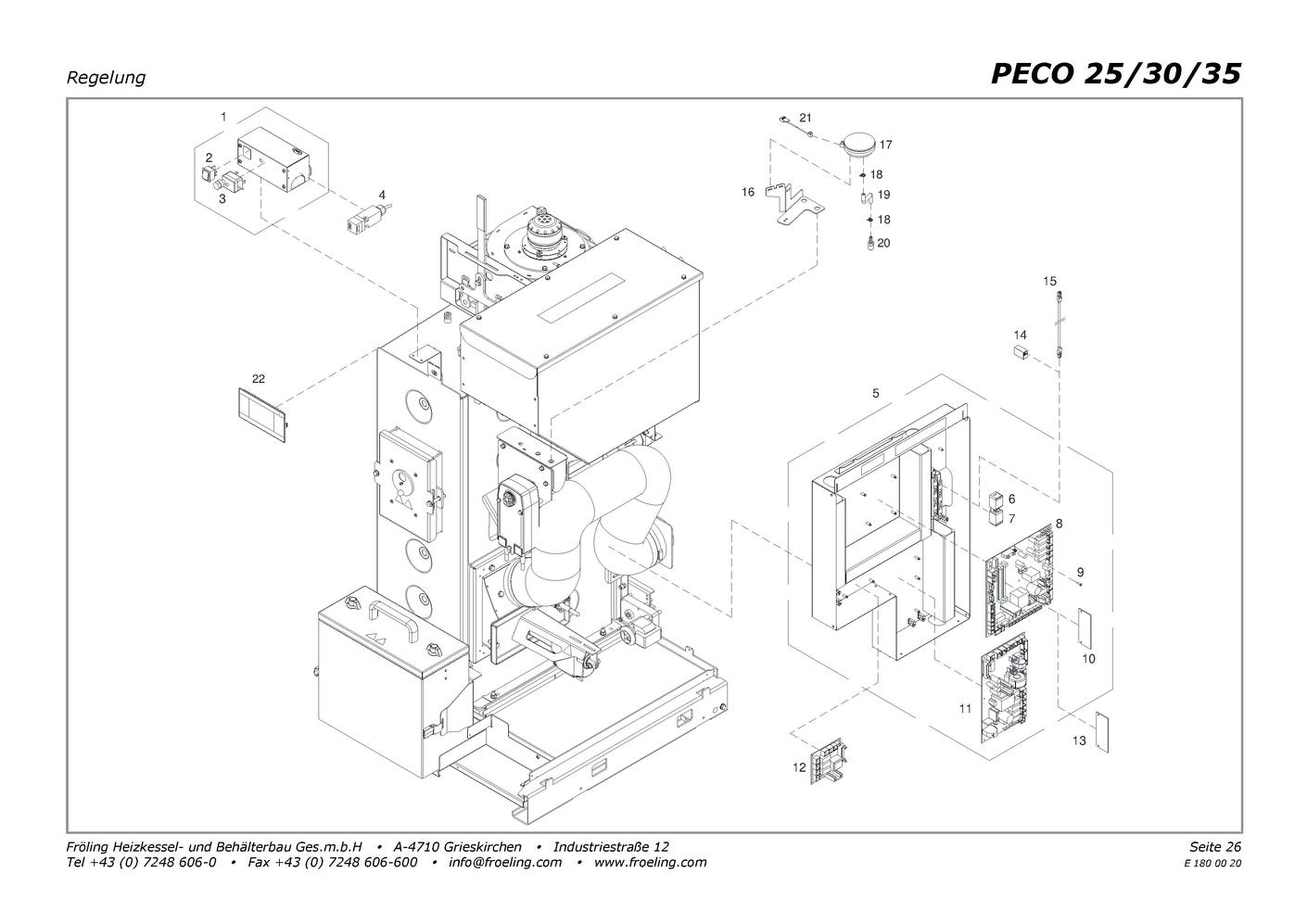

___	Regelung	7
___	Saugmodul	8

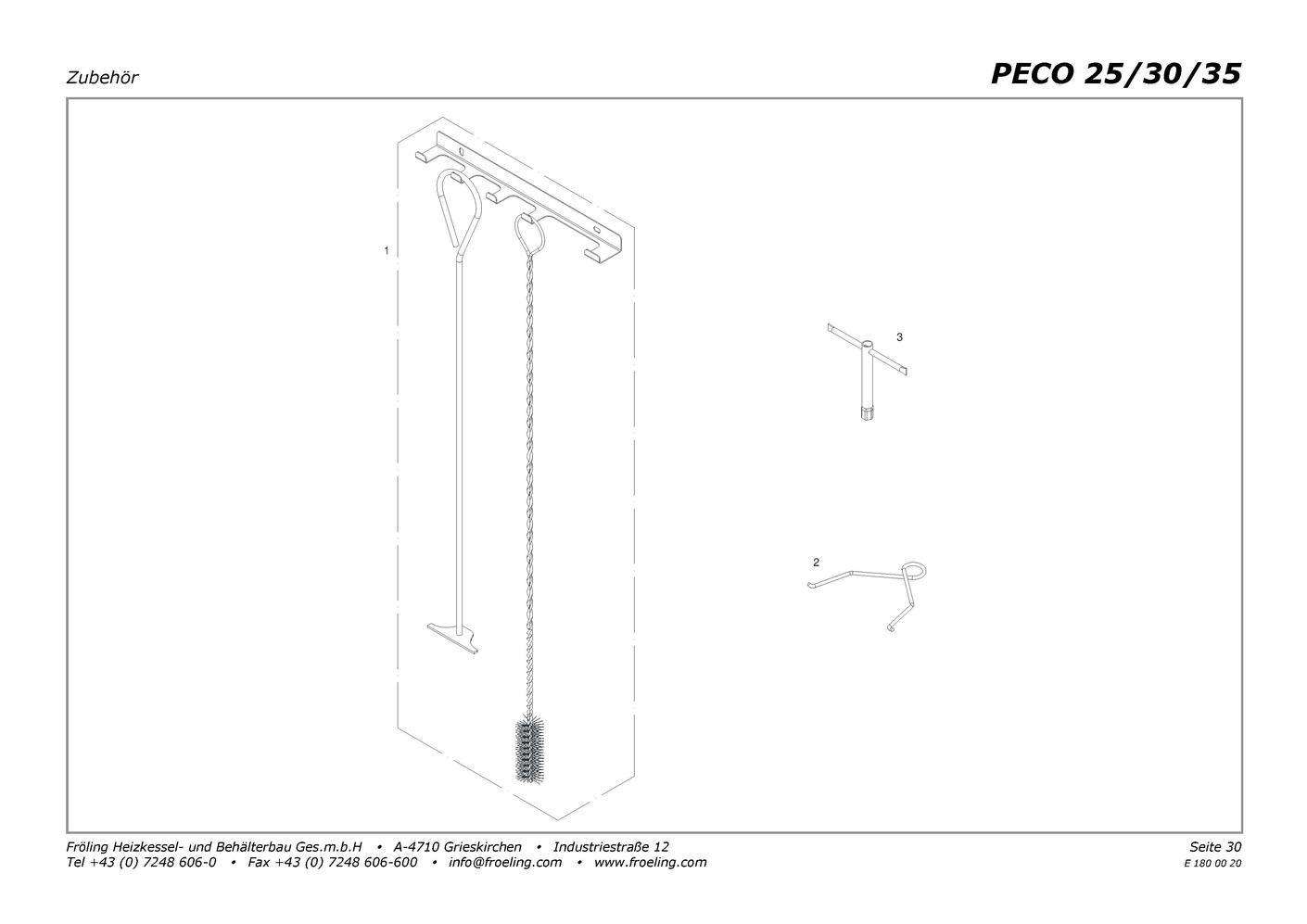

___	Zubehor	9

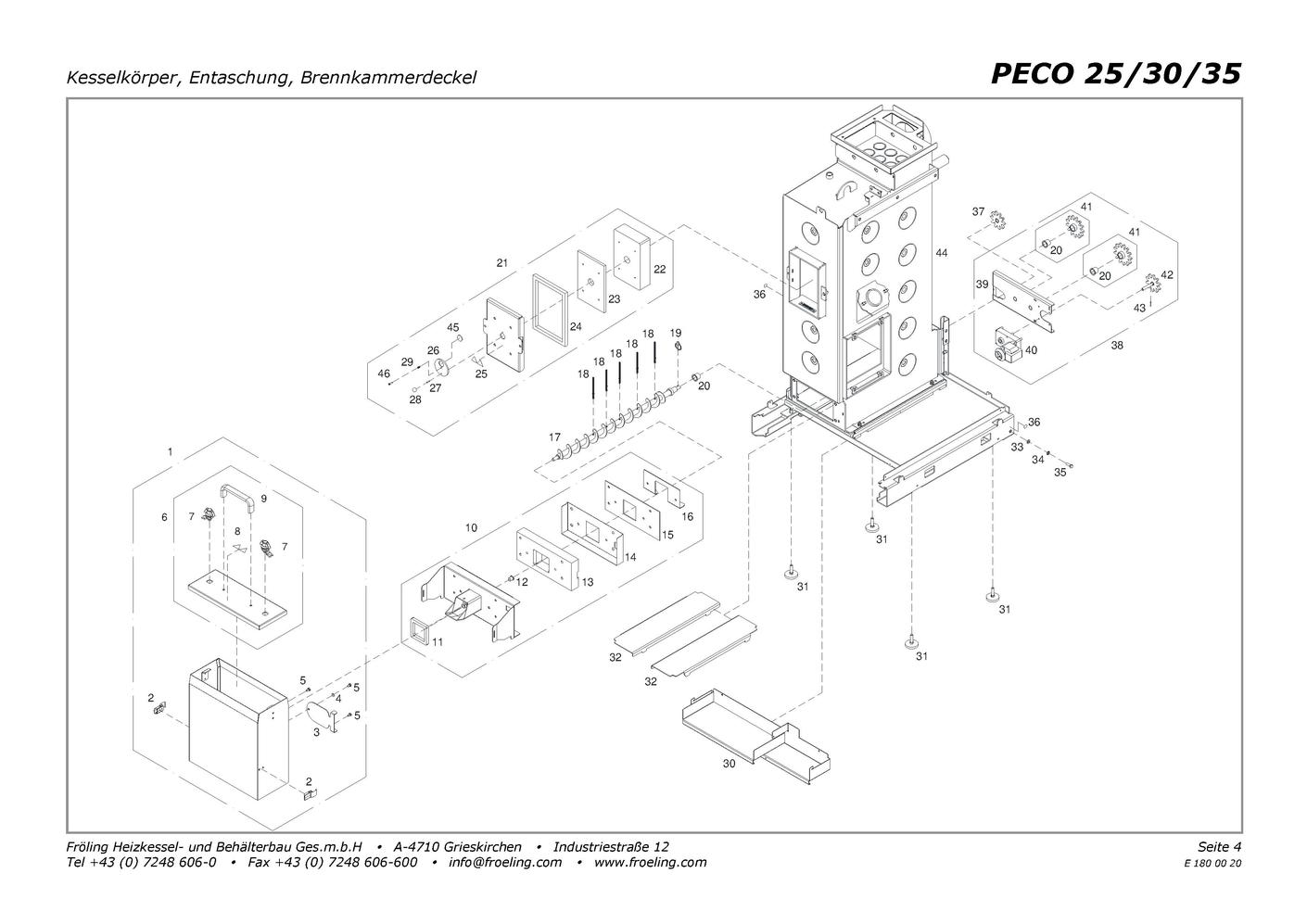

T244818	Conteneur de ccendre pe1 pellet 35	1
T206289	Fermeture de tension sans fusible	2
T202385	Schieber	3
T231234	Federscheibe gewolbt m8	4
T219694	Vis a tete plate m6x3 approche ø8 / din9	5
T244817	Deckel aschebehalter komplett	6
T234908	Joint rotatif avec baillon	7
T203912	Surface d avertissement / escargot	8
T017159	Poignee de fer - noir, matt	9
T234894	Pe1 pellet 35 - console a l avant	10
T030382	Silice joint t4 30-150 + pe1-10 / 20/35	11
T228842	Roueur de glissiere (bundeson) 12x15	12
T242411	Plaque isolante 40 x 136 x 310 / sn 550	13
T242407	Schutzblech	14
T242408	Joint en fibre de verre 3x136x265	15
T234893	Schutzblech	16
T236968	Ascheschnecke 050x718	17
T251987	Spiral ø5.6 x ø1 x 106 inconel x750	18
T012385	Bride pliante 3,8 mm 02380000	19
T030205	Bund goliding bund / pbg 202321.5f glyco	20
T221860	Combinaison couvercle pe1 pellet 10-35	21
T219720	Plaque isolante 60 x 150 x 230 / sf500	22
T221744	Plaque d isolation 10x 150x 230 duraboar	23
T221861	Pack en ceramique (= 0,85m 30011) Rohteil Nr.: 30011	24
T203909	Surface d alerte d autocollant / tissus	25
T239824	Scheibe 074x5 vz.	26
50202	Goupille d encoche / ø4x12 / din1472-fle	27

43206	B 4 poignee spherique avec manchon de se	28
36206	Compression ressort da = 5,5x0,5x 9,4 mm	29
T239103	Pe1 pellet 35 - piece protection piece s	30
43257	Demarrer le pied ks52-10-35 standard	31
T234895	Tablier	32
32425	Joint supplementaire m 8 vz. 125a	33
56528	Joint dent m 8 vz. din6797a	34
66046	Sk. vis m 8x 25 8.8 din 933	35
T236839	Conducteur de protection des autocollant	36
T203298	Part de soudage voyou pe1 pellet	37
T231155	Console arriere enlevement des cendres p	38
T231146	Console arriere du pellet pe1	39
57503	Motoreducteur a poles ombres 3 rpm isg-3	40
T231149	Rogue enlevement des cendres pe1 pellet	41
T231151	Part de soudage voyou de l emplailation	42
T237565	Pin de serrage en spirale ø4x20	43
T275152	Kesselkorper peco 25 inkl. boden und wos - lackiert	44
T275153	Kesselkorper peco 30 inkl. boden und wos - lackiert	44
T277188	Kesselkorper peco 35 inkl. boden und wos - lackiert	44
66390	Montrer du verre autour de 30x 3 - robax	45
66567	Visser m4 x 16 avec torx (tx20)	46

72929	Ventilateur d aspiration ebm r2e180-cg82	1
72624	Ventilateur d aspiration spg osb-9225-a1	1
T203410	Joint fibre diam 215x3	2
60015	Bouchon 1/2 "vz. fig.290	3
T234797	Pe1 pellet 35 - aspiration	4
T234799	Points d aspiration du joint en fibre de	5
T277045	Handische wos	6
T277048	Hebel komplett	7
T270975	Vinylkappe 101,6x24x4,9	8
T277047	Verbindungsblech geschweibt	9
T019189	Boite d envfer 15x 10 mm lg.	10
66046	Sk. vis m 8x 25 8.8 din 933	11
56528	Joint dent m 8 vz. din6797a	12
54229	Ecrou de securite / m8 / din985	13
T253954	Bride de siege simplement ø1,9 x 35 mm d	14
32425	Joint supplementaire m 8 vz. 125a	15
T235021	Wos-hebel	16
T236565	Gleitlager pbg 018x17x1	17
T236892	P1 pellet 35 - piece soudee en tole susp	18
T206869	Bride de pliage de tuyau d = ø6 / d = ø2	19
T236261	Turbine ø38x8x850 erco32s pe1-35 Kennzeichnung: T24 X	20

T245021	Pe1 pellet 35 bruleur	1
T235135	Keramik-packung 15x15x1110	2
T275677	Cone de bruleur pe1 pellet 25-35	3
T235010	Pe1 pellet 35 - boot	4
T237037	Pe1 pellet 35 - glissement d air	5
T231324	Compression ressort ø31.5x ø3x 38 / inco	6
T234557	Geomet 321 a	7
T236956	Pe1 pellet 25-35- grille	8
T234752	Couvercle de joint en fibre de verre / b	9
T234749	Konsole rostantrieb komplett	10
T203899	Avertissement surface chaude	11
T237117	Douille allumage 230v / 300w + 5 / -10%, Kabellange: 1m	12
T237384	Connecteur de siege ø2,5 / 1 4310 pour l	13
T233564	Joint de bride en dessous	14
T025440	Manchon rd 50 x 2 / pa6,pe1 10-35,p4-60	15
T233563	Joint de bride au-dessus	16
T243817	Conduite lineaire la23 24vdc 140 mm hub	17
T237076	Tuyau d isolation sonore complet pe1 35	18
T237072	Pe1 pellet 35 - bride	19
T237075	Schlauchklemme 060-0135	20
T237064	Schalldammschlauch dn100x1000	21
T236751	Konsole luftanschluss	22
T244130	Vis de securite m8 din 14441	23
T275089	Brenner schweibteil mit blindnietmuttern	24

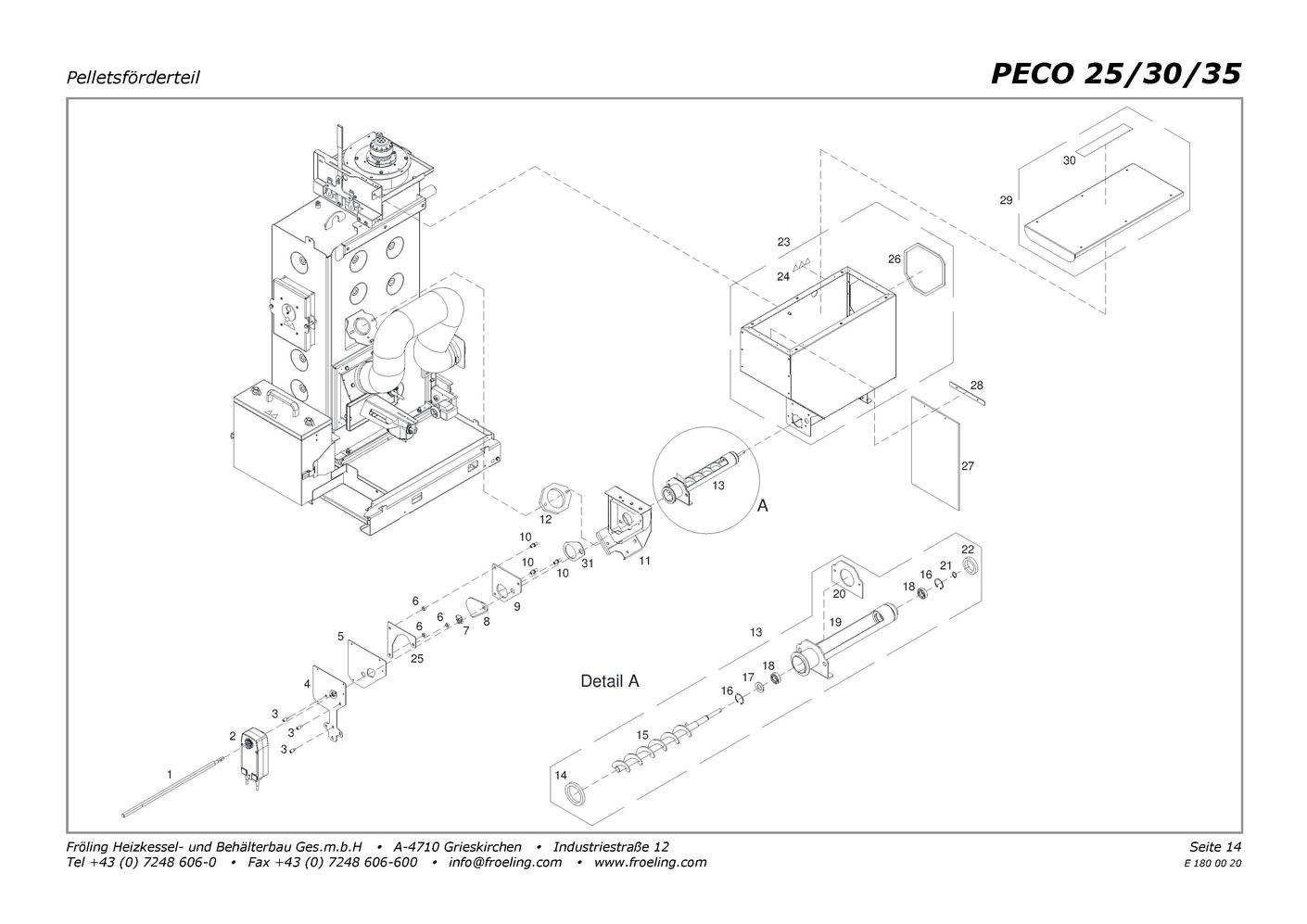

T244748	Vierkantstahl 12x12x575	1
T219524A	Servomoteur sf24ay-s2 / 150 frl	2
T228855	Boulon distant rd ø12 x 28 c45 bleu	3
T242487	Deckel rückbrandschieber	4
T241445	Joint en fibre de verre 3x178x198	5
T240314	Distanzbuchse 015x5,5	6
T246699	Formulaire ressort pour le financement d	7
T241656	Feu arriere	8
T241407	Lubrifiant 5 mm	9
T242576	Distanzbolzen 015x32	10
T242482	Tenant le bras complet pe1 pellet	11
T237158	Joint de silicone stoker pe1 10-35	12
T244775	Ensemble stoker canal pe1 35	13
T236960	Joint de silicone. stoker tube pe1 / 20/	14
T234735	Stoker vis stoker pe1 pellet 35	15
T221824	Joint de securite ø32x1.2	16
T221426	Disque	17
T221749	Bouet ø15xø32x9 / 6002-2rsr	18
T244765	Schweibteil stokerkanal	19
T221421	Joint en fibre de verre 90x125x3	20
66556	Joint de securite pour roue 14x1 / din	21
T236679	Densite de caoutchouc cellulaire. stoker	22
T234738	Pe1 pellet 35 - contereur cyclone	23
T203911	Surface / ventilateur / mainver.	24
T241408	Führungsblech 157x147x3	25
T216303	Groupe d etancheite Rohteil Nr.: 36087	26
T236600	Pe1 pellet 35 - plaque d affaires	27

T223388	Serrage	28
T238089	Couvercle complet cyclone conteneur	29
T202108	Avertissements, couleur, essuie-resistan	30
T241641	Joint de silicone pe1 20/10/35	31

T242481	Piece d fixation a la joie pe1 pellet	1
T241435	Plaque de levier au-dessus	2
T242480	Iglidur coulissant le roulement ø10 igli	3
T241642	Distanzbuchse 022x9	4
T241052	Federation iglidur g ø14x1x5	5
T241646	Grundmodul dichtschieber	6
T241502	Dichtschieber	7
T221699	Compression ressort ø21xø2x45 acier prin	8
T242484	Vierkantstahl 12x12x98	9
60674	Autocollant	10
33522	Atelle boulon blue vz. 10x35.7	11
32416	Joint supplementaire m 10 vz. 125a	12
66196	Attelle/ø2x16/din94 acier/alu.	13
T244790	Plaque de connexion la=427.5	14
T241437	Plaque de roulement pour bague de ceintu	15
57612	Motoreducteur dag57282 tr / min = 7	16
57622	Rpm du moteur de transmission du condens	16
T012385	Bride pliante 3,8 mm 02380000	17
64745	Capteur de proximite	18
T019199	Cable d aspiration 2,0 m comprenant un c	19
67048D	Sonde à plongeur kvt 20 - 2 m	20
70533A	Sw30 / 3/4 "xm18-1.5x18 mm	21
69001A	Sonde a large bande 0 258 017 025 index	22
69400	Ntk-sonde lambda oza685-ww1	22
T105334	Cable d extension l = 2,0 m bosch	23
T257795	Coupe dans ntk-sonde lambda oza685ww1 2,	23
68070B	Type de thermocouple l gls	24

66128	Vis d aile / m4x16 / din316	25
T242584	Plaque de levier ci-dessous	26
T203916	Aufkleber „handverletzung	27
46606	Coil a boulon joint robuste 56 - 59 mm	28

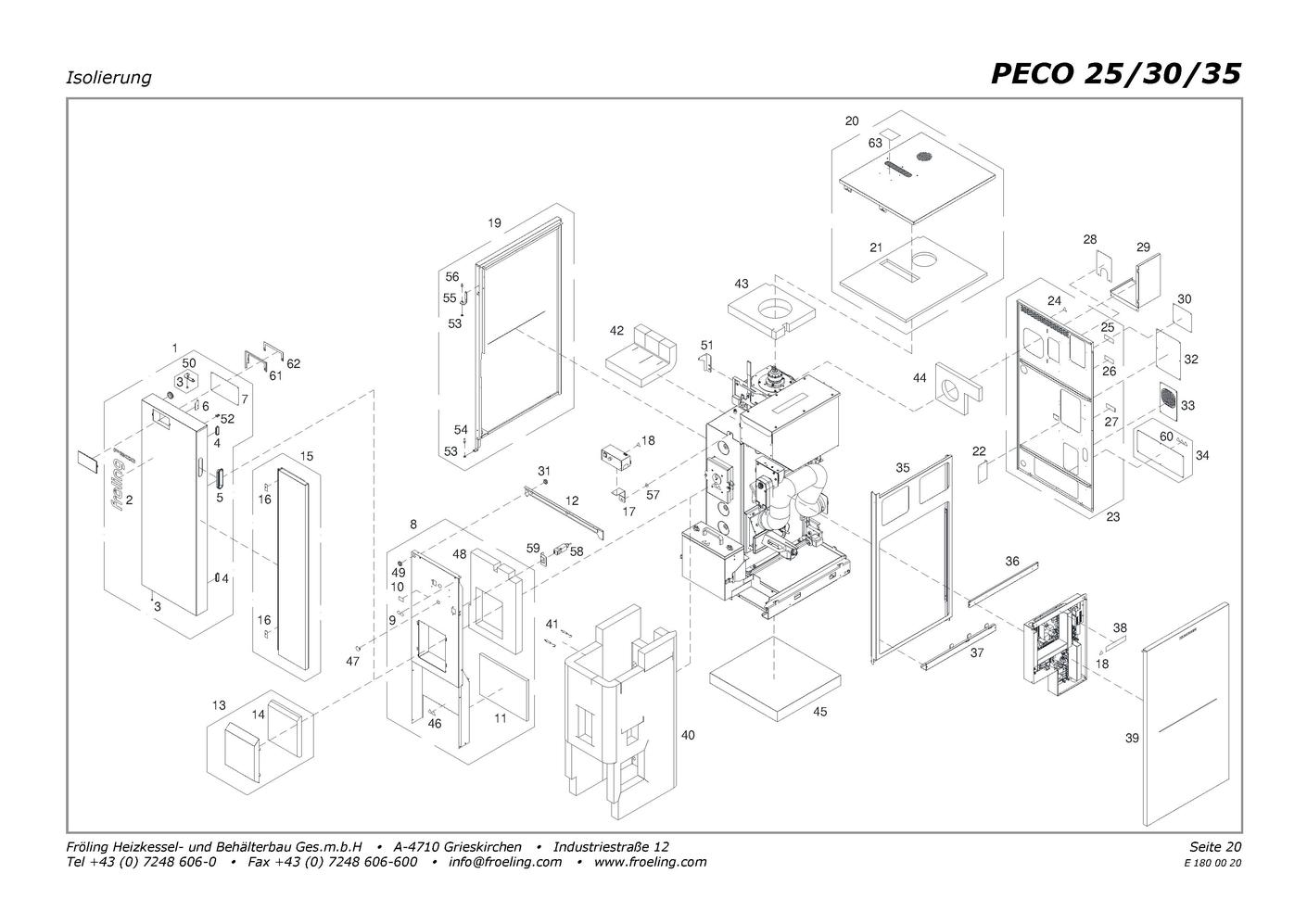

T277003	Porte insolante peco 25-35	1
T277011	Aufkleber peco 320x520	2
33502	Federation 8x6x12x8 fmb 0608 du	3
55524	Vivaneau magnetique 02-10-201-10	4
43242	Poignee s abs black	5
T277004	Sicherungsblech	6
T277009	Blende 0,75x145x250	7
T270611	Ouverture l avant a gauche complet	8
T238107	Numero identique d autocollant m14 et m3	9
T203915	Autocollant stab / stl	10
T270612	Dammplatte 20x317x429,5	11
T270642	Joint de cadre a l avant	12
T270566	Couvercle de chambre de combustion	13
T219714	Warmedammfilz 315x263x50	14
T277135	Piece d insolation en face a droite 2	15
T208193	Comptoir f. vivaneau magnetique	16
T244884	Angle	17
T203901	Avertissement d autocollant. electr. ten	18
T270603	Joint lateral a gauche complet	19
T277028	Couvercle superieur complet de peco 25-3	20
T277030	Deckelisolierung 743x600x20	21
T237313	Le routage des cables	22
T270643	Piece arriere complete	23
T203899	Avertissement surface chaude	24
60671	Autocollant "plomb"	25
60672	Autocollant "retour"	26
60673	Autocollant "vidange"	27

T270600	Ouverture	28
T270646	Garde-boue pour conduit de fumee	29
T270602	Blende oben 170x150x0,75	30
T221690	Gummitülle 038x032	31
T270599	Ouverture	32
T270598	Conduit d air d ouverture	33
T270594	Couverture isolation pe1 pellet 10-35	34
T270585	Fiche d image a droite	35
T270583	Entretoise au-dessus	36
T270584	Entretoise en dessous	37
T204346	Autocollant a 773 01 13 first-time busin	38
T270621	Joint lateral sur le pellet pe1 droit 35	39
T235212	Isolation thermique fonction de chaudier	40
T204003	Ressort pour domo	41
T235219	Warmedammfilz 80x323x419	42
T235220	Isolation thermique corps p1 pellet	43
T235218	Warmedammfilz 50x275x395	44
T270591	Isolation sol complete pe1 35	45
T203912	Surface d avertissement / escargot	46
T237143	Franchons universels 22.0-27.0 mm	47
T270613	Warmedammfilz 80x427x605	48
36497	Caoutchouc en 18.5x31.5 / 0421801	49
T277005	Türlagerung	50
T277043	Befestigungswinkel	51
T258198	Werkzeugklemme 12-14mm	52
T244863	Sk union m8 / din439 form b / h: 4 mm	53
T256845	Bolzen türlagerung unten 012x35	54

T270605	Türlagerung oben	55
T256846	Boulon rd ø12 x 25 c45, bleu galvanise	56
56513	Joint 25.0x 6,4x1,5-m 6 9022	57
66605	Interrupteur de securite 1no + 1nc	58
T270640	Haltewinkel	59
T205634	Avertissement surface chaude + blessure	60
T276741	Klemmblech	61
T277010	Sicherungsblech 1x88x176,5	62
T277076	Aufkleber „wos-hebel betatigen 80x110	63

T229810	Couvercle de commutateur principal pe1 p	1
67933A	Black interupteur black 2p	2
67902	Pace de securite 110 °.	3
66605	Interrupteur de securite 1no + 1nc	4
T277199	Steuerung komplett	5
68956	Prise / connexion de serrage tout simple	6
68955	Ferme de bride / serrage double sans fla	7
67941D	Core module ltc 2004 avec ecs 08/2017	8
T202258	Vis a tete plate t10 m3x10	9
67949	Simm processor module ltc 2004	10
67942B	Pellet module ltc 2004 p2 / p4 / p1 / sp	11
67947B	Pelletserweiterung ltc 2004 optional	12
EV66742	Logueur de donnees de cartes sd 16 go lt optional	13
T216737	Couplaque du reseau pour touch 2xrj45 ca	14
T273044	Patchkabel, beschriftung „ethernet ,kabellange: 2m	15
T277187	Patchkabel, beschriftung „steuerungsbus ,kabellange: 2m	15
T238934	Haltebügel für differenzdrucktransmitter	16
68056E	Type de transfert de pression different	17
T206532	Boule a double serre de fil bleu non inv	18
T236863	Schlauch 06x1,5x140	19
46762	Mamelon de tuyau 8 mm-1/4 "ag	20
T237371	Transformateur transversal de pression d	21
T277186	Toucher compl. 4.3 "peco	22

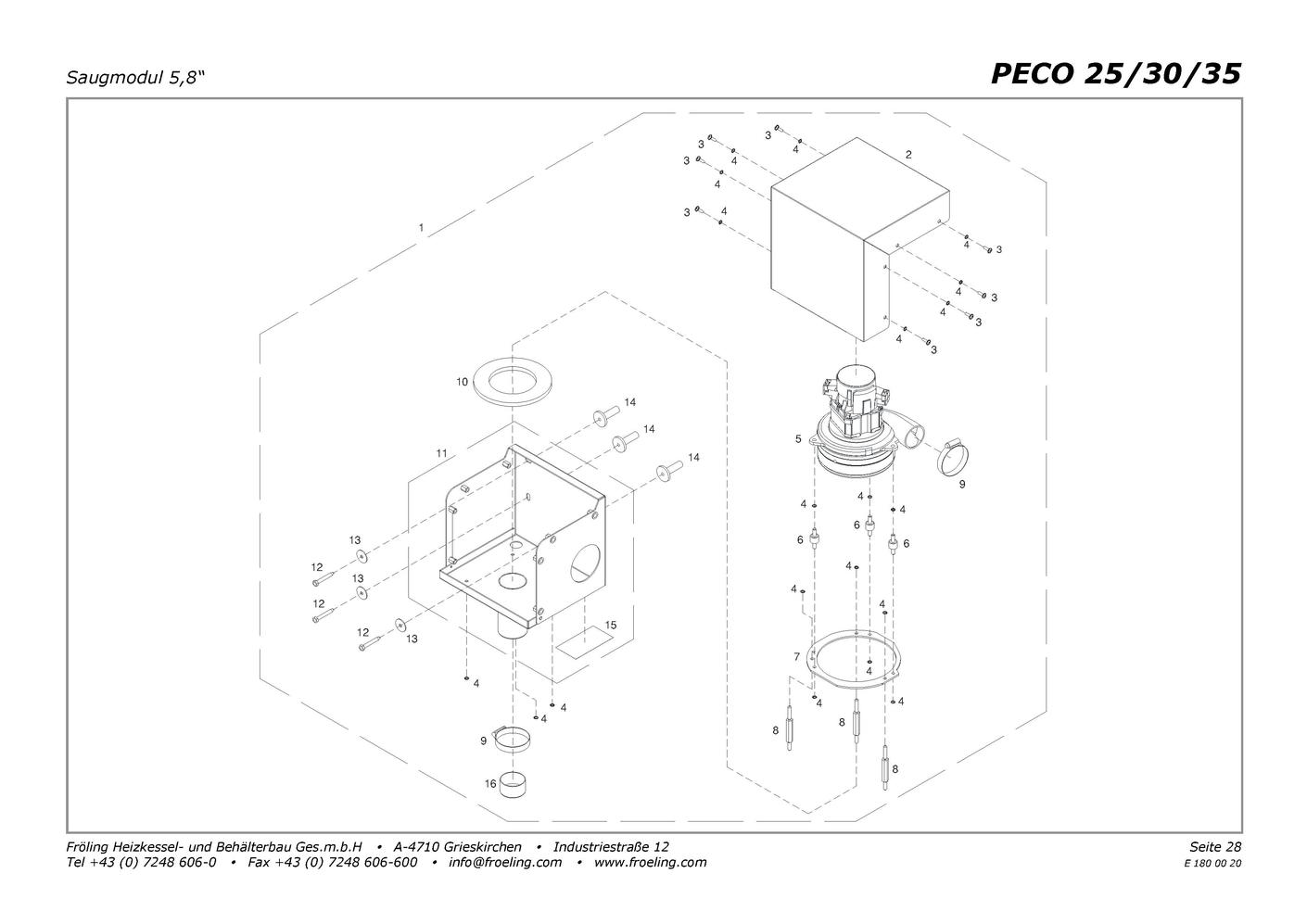

T204026	Module d aspiration / turbine d aspirati	1
T204030	Couvercle	2
T228319	Vis de tete de lentille avec bride	3
T017297	Joint dent large m6 vz.	4
T111311	Turbine d aspiration 5.8 "domel 491.3.72	5
T111310	Turbine d aspiration 5.8 "ipc y4z-a44-01	5
T213937	Tampon en metal en caoutchouc m6x20	6
T252570	Distanzring saugturbine	7
T200559	Boulon espaceur m6x96	8
46606	Coil a boulon joint robuste 56 - 59 mm	9
T244740	Turbine d aspiration du joint en caoutch	10
T235046	Console complete - p1 pellet 20	11
T224304	Vis de cadre ø6x45	12
56513	Joint 25.0x 6,4x1,5-m 6 9022	13
T224322	Cheville de protection socouvercle avec	14
T235038	Aufkleber „anschlusshinweise für externe saugturbine	15
T253947	Capuchon de protection ø50x28 / transpar	16

T237724	Pe1 pellet 10-35 schurger	1
T238338	Support d ensemble ø5 / 1.4310 / pe1 pel	2
T227066	Cle a douille sw13	3

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte
