Chaudière Viessmann VITODENS 300 WB3A 4,2-13KW (7176542)

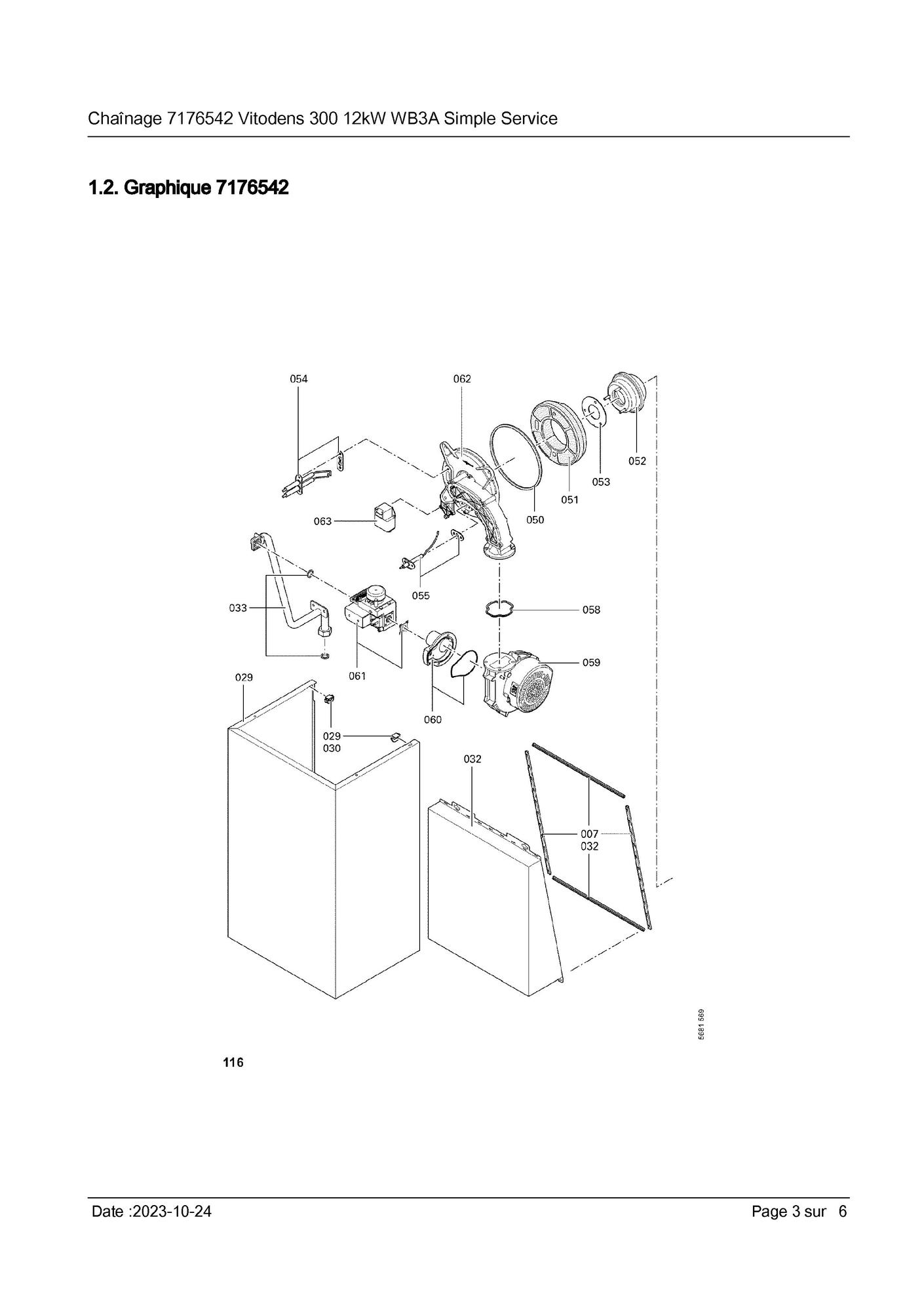

page 3

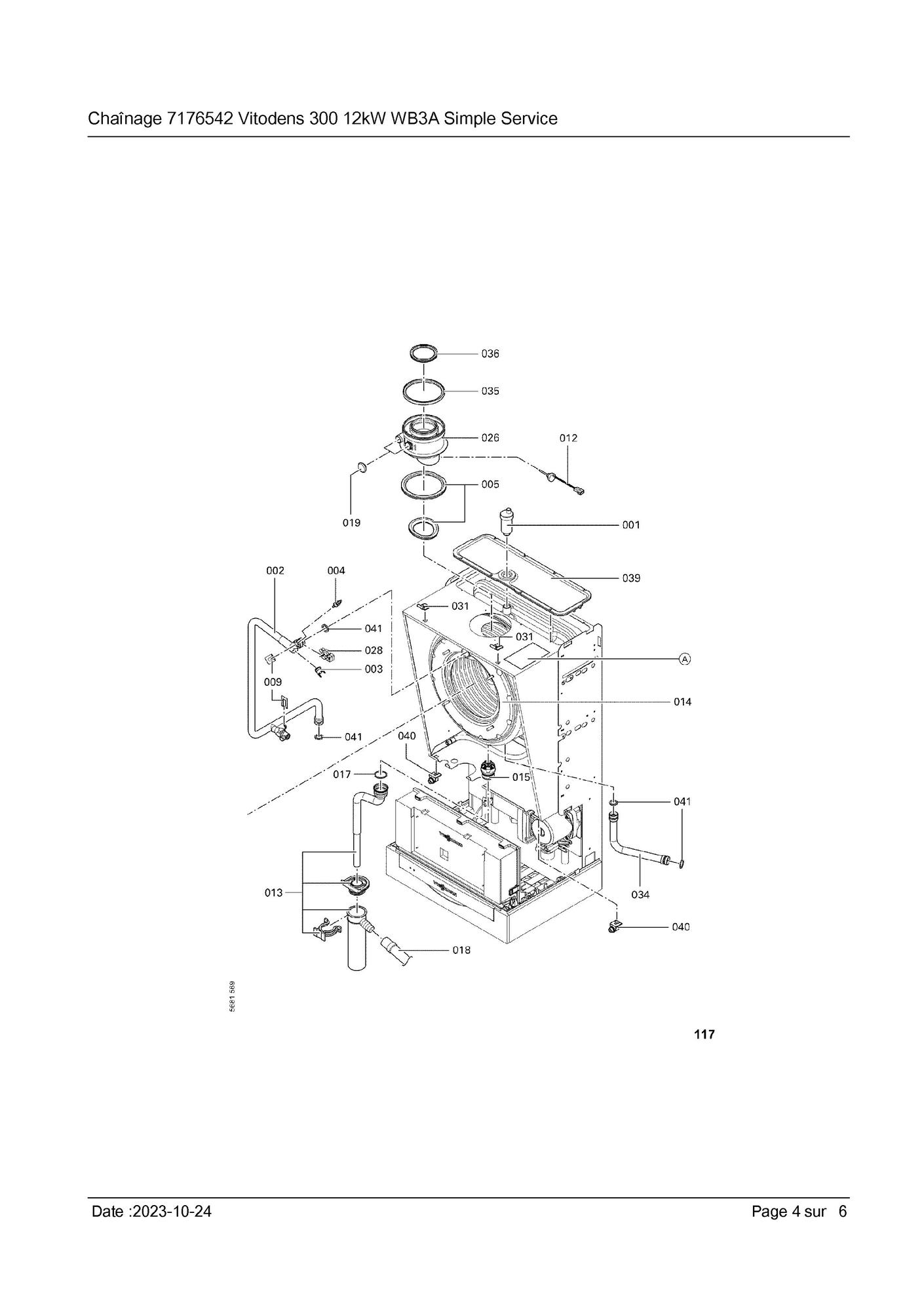

page 4

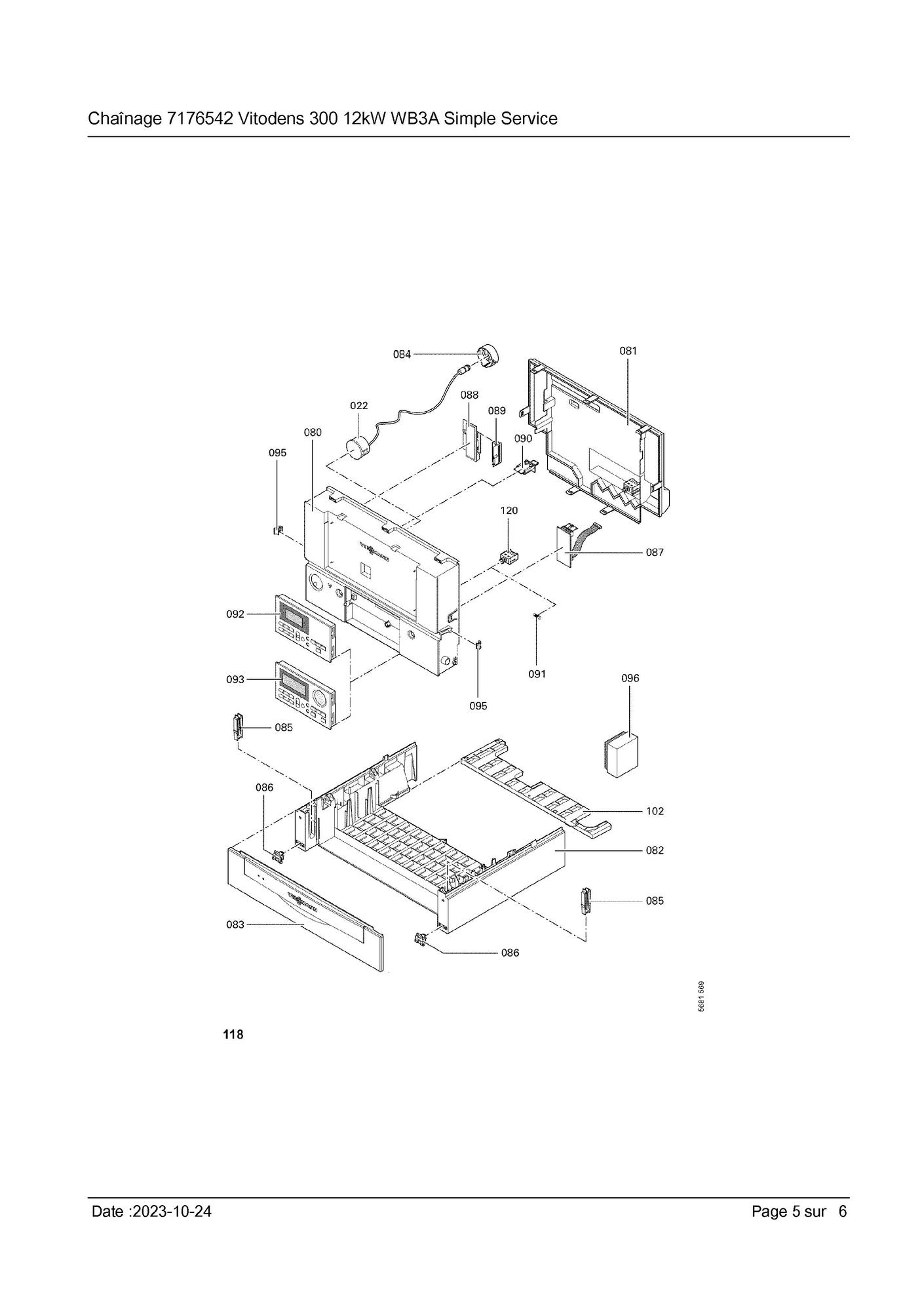

page 5

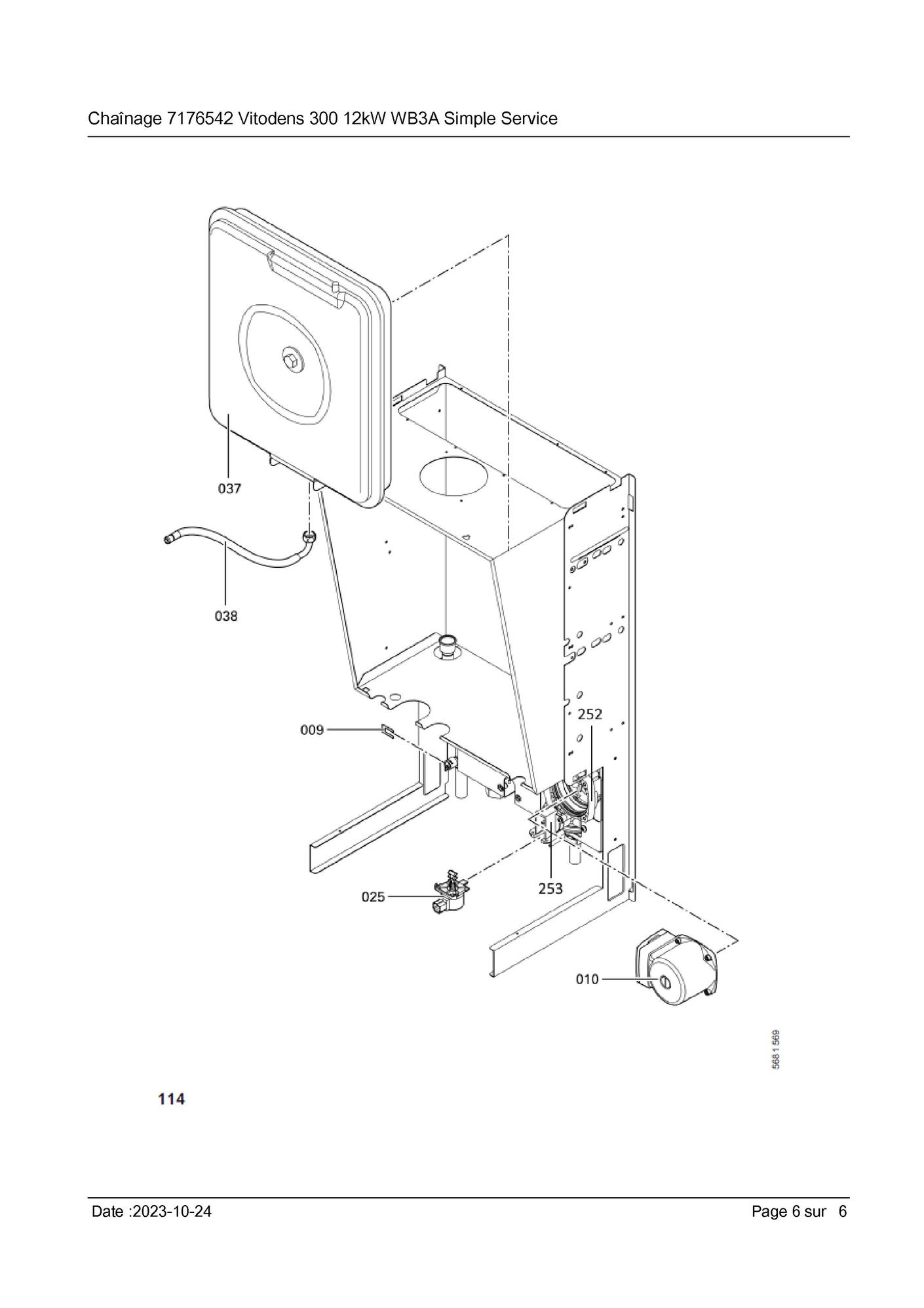

page 6
Pièces détachées Chaudière Viessmann VITODENS 300 WB3A 4,2-13KW (7176542) chez Pièces Express


Référence fabricant
Position Schéma
7819971 Purgeur d'air automatique g 3/8 1
7823333 Tunbe raccordement depart chauffage 2
7825487 Aquastat securite (thermocommutateur) 3
7819967 Sonde chaudiere 4
7823334 Manchons passage manchette raccord. 5
7822896 Joint profile vitopend 7
7836297 Fiche a ressort clips de blocage sonde 9
7876412 Moteur circulateur g-he km 10
7822767 Sonde de fumées 12
7823335 Siphon 13
7823336 Echangeur de chaleur 14
7819602 Graisse pour joint (6g) 16
7823415 Joint torique 28 x 2,5 17
7818021 Tube des condensats 18
7822742 Bouchon (x2) manchette de raccordement 19
7822739 Manometre avec capillaire 0-4 bars 22
7822764 Moteur linéaire pas à pas 25
7823337 Manchette de raccordement 60/100 26
7822769 Jeu de fiches 28
7823529 Tole avant wb3a 29
7817500 Clips de fixation 30
7825701 Kit fermeture 31
7823338 Tole d encapsulage avec joints 32
7826154 Tube d alimentation gaz 33
7823332 Tube retour 34
7822670 Joint arrivee d air d=100 condensation 35
7828617 Joint profile d=60 36
7822804 Vase d expansion 10 l 37
7823106 Conduite de raccordement vase d expans. 38
7822803 Plaque tole arriere 39
7825700 Kit ecrous a clipser 40
7822894 Colis de joints 41
7822919 Jeu de pieces de fixation 42
7823346 Joint de bruleur 50
7828349 Bague isolante vitodens 51
7823348 Grille de bruleur diametre 95 52
7823349 Joint de grille de bruleur 53
7823350 Electrode d'allumage 54
7834232 Electrode d'ionisation ni-ferral kug. 19kw 55
7823352 Joint sortie turbine 58
7829321 Entrée d'air rg130 230v (turbine) 59
7823353 Vanne 60
7825794 Bloc gaz cg10e 61
7823355 Porte bruleur 62
7822555 Allumeur zag 2xv 01/10 230v 60hz 63
7844858 Ensemble vis de porte 64
7836204 Diaphragme 79
7825998 Regulation vitodens scot 80
7822749 Plastron arriere 81
7822890 Corniere support l=450 82
7822891 Volet l = 450 k1 83
7822707 Porte manometre 84
7822708 Pince (10 pieces) 85
7822709 Charnieres (10x) pour clapet wb2a/wb3a 86
7498513 Extension interne h1 87
7179113 Module de communication 88
7823033 Platine adaptateur 89
7825180 Fiche de codage 2035:0103 90
7404365 Fusibles t 6,3 a / 250 v 91
7426136 Vitotronic 100 92
7825182 Module de commande gwg b2 93
7311451 Vitotronic 100 hc2 94
7818063 Bloquage regulation vitodens 95
7820148 Sonde exterieure 96
7822947 Cable de raccordement moteur pas a pas 97
7823282 Cable d ionisation inter. l=390 98
7823946 Faisceau cables ionisation/bus km intern 99
7823279 Faisceau de cables x8/x9 100
7823280 Faisceau de cables 100/35/54/terre 101
7817523 Plaque de protection 102
7822883 Adaptateur mesure du courant d ionisation 103
7823502 Poignee de securite 6,3 at 120
5851643 Mont.anl. vitodens 300 wb3a 4,2-13 kw 150
5681569 Serv.anl. vitodens 300 wb3a 4,2-13kw 151
5581452 Bed.anl. vitotronic 100 hc1 152
5581454 Bed.anl. vitotronic 200 ho1 153
5592453 Bed.anl. vitotronic 100 hc2 gb 154
7822681 Bombe de peinture blanche vitoweiss 155
7822682 Baton de peinture blanche vitoweiss 156
7826482 Pompe chauffage viupm-15/70 km 180
7832709 Flachdichtung kork cg10e (5st.) 250
7815320 Joint torique pour bloc combine gaz 251
7825722 Dispositif de retours grundfos 252
7825723 Adaptateur pour moteur pas a pas 253
7833800 Pointe de blocage ø 22 (5 pieces) 254
7826480 Coude de raccordemment hr 255


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Viessmann VITODENS 300 WB3A 4,2-13KW (7176542)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Purgeur d'air automatique G 3/8 Viessmann 7819971
Purgeur d'air automatique g 3/8
Code article PEX: 247813
Viessmann
Réf fabricant: 7819971
en stock
22,56 € TTC
Tunbe raccordement depart chauffage Viessmann 7823333
Tunbe raccordement depart chauffage
Code article PEX: 249229
Viessmann
Réf fabricant: 7823333
± 3 jours ouvrés
228,00 € TTC
Aquastat securite (thermocommutateur) Viessmann 7825487
Aquastat securite (thermocommutateur)
Code article PEX: 250281
Viessmann
Réf fabricant: 7825487
en stock
27,60 € TTC
Sonde chaudiere Viessmann 7819967
Sonde chaudiere
Code article PEX: 247809
Viessmann
Réf fabricant: 7819967
en stock
62,40 € TTC
Manchons passage manchette raccord. Viessmann 7823334
Manchons passage manchette raccord.
Code article PEX: 249230
Viessmann
Réf fabricant: 7823334
± 3 jours ouvrés
26,40 € TTC
Joint profile vitopend Viessmann 7822896
Joint profile vitopend
Code article PEX: 248924
Viessmann
Réf fabricant: 7822896
± 3 jours ouvrés
26,40 € TTC
Fiche a ressort clips de blocage sonde Viessmann 7836297
Fiche a ressort clips de blocage sonde
Code article PEX: 267691
Viessmann
Réf fabricant: 7836297
en stock
7,56 € TTC
Moteur circulateur g-he km Viessmann 7876412
Moteur circulateur g-he km
Code article PEX: 625168
Viessmann
Réf fabricant: 7876412
en stock
552,00 € TTC
Sonde de fumées Viessmann 7822767
Sonde de fumées
Code article PEX: 248839
Viessmann
Réf fabricant: 7822767
en stock
50,40 € TTC
Siphon Viessmann 7823335
Siphon
Code article PEX: 249231
Viessmann
Réf fabricant: 7823335
en stock
40,80 € TTC
Echangeur de chaleur Viessmann 7823336
Echangeur de chaleur
Code article PEX: 249232
Viessmann
Réf fabricant: 7823336
± 3 jours ouvrés
1 616,40 € TTC
Graisse pour joint (6g) Viessmann 7819602
Graisse pour joint (6g)
Code article PEX: 247538
Viessmann
Réf fabricant: 7819602
± 3 jours ouvrés
5,64 € TTC
Joint torique 28 x 2,5 Viessmann 7823415
Joint torique 28 x 2,5
Code article PEX: 249285
Viessmann
Réf fabricant: 7823415
en stock
4,20 € TTC
Tube des condensats Viessmann 7818021
Tube des condensats
Code article PEX: 246671
Viessmann
Réf fabricant: 7818021
en stock
17,28 € TTC
Bouchon (x2) manchette de raccordement Viessmann 7822742
Bouchon (x2) manchette de raccordement
Code article PEX: 248818
Viessmann
Réf fabricant: 7822742
en stock
16,92 € TTC
Manometre avec capillaire 0-4 bars Viessmann 7822739
Manometre avec capillaire 0-4 bars
Code article PEX: 248815
Viessmann
Réf fabricant: 7822739
en stock
60,00 € TTC
Moteur linéaire pas à pas Viessmann 7822764
Moteur linéaire pas à pas
Code article PEX: 248836
Viessmann
Réf fabricant: 7822764
en stock
79,20 € TTC
Manchette de raccordement 60/100 Viessmann 7823337
Manchette de raccordement 60/100
Code article PEX: 249233
Viessmann
Réf fabricant: 7823337
± 3 jours ouvrés
80,40 € TTC
Jeu de fiches Viessmann 7822769
Jeu de fiches
Code article PEX: 248840
Viessmann
Réf fabricant: 7822769
en stock
7,08 € TTC
Tole avant wb3a Viessmann 7823529
Tole avant wb3a
Code article PEX: 249358
Viessmann
Réf fabricant: 7823529
± 3 jours ouvrés
416,40 € TTC
Clips de fixation Viessmann 7817500
Clips de fixation
Code article PEX: 246366
Viessmann
Réf fabricant: 7817500
± 3 jours ouvrés
9,48 € TTC
Kit fermeture Viessmann 7825701
Kit fermeture
Code article PEX: 250399
Viessmann
Réf fabricant: 7825701
± 3 jours ouvrés
9,48 € TTC
Tole d encapsulage avec joints Viessmann 7823338
Tole d encapsulage avec joints
Code article PEX: 249234
Viessmann
Réf fabricant: 7823338
± 3 jours ouvrés
272,40 € TTC
Tube d alimentation gaz Viessmann 7826154
Tube d alimentation gaz
Code article PEX: 298534
Viessmann
Réf fabricant: 7826154
± 3 jours ouvrés
153,60 € TTC
Tube retour Viessmann 7823332
Tube retour
Code article PEX: 249228
Viessmann
Réf fabricant: 7823332
± 3 jours ouvrés
147,60 € TTC
Joint arrivee d air d=100 condensation Viessmann 7822670
Joint arrivee d air d=100 condensation
Code article PEX: 248765
Viessmann
Réf fabricant: 7822670
± 3 jours ouvrés
16,44 € TTC
Joint profile d=60 Viessmann 7828617
Joint profile d=60
Code article PEX: 251611
Viessmann
Réf fabricant: 7828617
± 3 jours ouvrés
21,84 € TTC
Vase d expansion 10 l Viessmann 7822804
Vase d expansion 10 l
Code article PEX: 248863
Viessmann
Réf fabricant: 7822804
en stock
176,40 € TTC
Conduite de raccordement vase d expans. Viessmann 7823106
Conduite de raccordement vase d expans.
Code article PEX: 249092
Viessmann
Réf fabricant: 7823106
en stock
36,00 € TTC
Plaque tole arriere Viessmann 7822803
Plaque tole arriere
Code article PEX: 248862
Viessmann
Réf fabricant: 7822803
± 3 jours ouvrés
62,40 € TTC
Kit ecrous a clipser Viessmann 7825700
Kit ecrous a clipser
Code article PEX: 250398
Viessmann
Réf fabricant: 7825700
en stock
9,48 € TTC
Colis de joints Viessmann 7822894
Colis de joints
Code article PEX: 248923
Viessmann
Réf fabricant: 7822894
en stock
18,24 € TTC
Jeu de pieces de fixation Viessmann 7822919
Jeu de pieces de fixation
Code article PEX: 248947
Viessmann
Réf fabricant: 7822919
± 3 jours ouvrés
70,80 € TTC
Joint de bruleur Viessmann 7823346
Joint de bruleur
Code article PEX: 249236
Viessmann
Réf fabricant: 7823346
en stock
34,80 € TTC
Bague isolante vitodens Viessmann 7828349
Bague isolante vitodens
Code article PEX: 251529
Viessmann
Réf fabricant: 7828349
en stock
72,00 € TTC
Grille de bruleur diametre 95 Viessmann 7823348
Grille de bruleur diametre 95
Code article PEX: 249238
Viessmann
Réf fabricant: 7823348
± 3 jours ouvrés
318,00 € TTC
Joint de grille de bruleur Viessmann 7823349
Joint de grille de bruleur
Code article PEX: 249239
Viessmann
Réf fabricant: 7823349
en stock
21,84 € TTC
Electrode d'allumage Viessmann 7823350
Electrode d'allumage
Code article PEX: 249240
Viessmann
Réf fabricant: 7823350
en stock
58,80 € TTC
Electrode d'ionisation ni-ferral kug. 19kw Viessmann 7834232
Electrode d'ionisation ni-ferral kug. 19kw
Code article PEX: 253299
Viessmann
Réf fabricant: 7834232
en stock
55,20 € TTC
Joint sortie turbine Viessmann 7823352
Joint sortie turbine
Code article PEX: 249242
Viessmann
Réf fabricant: 7823352
± 3 jours ouvrés
15,24 € TTC
Entrée d'air RG130 230v (turbine) Viessmann 7829321
Entrée d'air rg130 230v (turbine)
Code article PEX: 251933
Viessmann
Réf fabricant: 7829321
en stock
466,80 € TTC
Vanne Viessmann 7823353
Vanne
Code article PEX: 249243
Viessmann
Réf fabricant: 7823353
± 3 jours ouvrés
70,80 € TTC
Bloc gaz cg10e Viessmann 7825794
Bloc gaz cg10e
Code article PEX: 250434
Viessmann
Réf fabricant: 7825794
± 3 jours ouvrés
354,00 € TTC
Porte bruleur Viessmann 7823355
Porte bruleur
Code article PEX: 249245
Viessmann
Réf fabricant: 7823355
± 3 jours ouvrés
350,40 € TTC
Allumeur zag 2xv 01/10 230v 60hz Viessmann 7822555
Allumeur zag 2xv 01/10 230v 60hz
Code article PEX: 248701
Viessmann
Réf fabricant: 7822555
en stock
54,00 € TTC
Ensemble vis de porte Viessmann 7844858
Ensemble vis de porte
Code article PEX: 315833
Viessmann
Réf fabricant: 7844858
en stock
15,24 € TTC
Diaphragme Viessmann 7836204
Diaphragme
Code article PEX: 299951
Viessmann
Réf fabricant: 7836204
± 3 jours ouvrés
34,80 € TTC
Regulation vitodens scot Viessmann 7825998
Regulation vitodens scot
Code article PEX: 250496
Viessmann
Réf fabricant: 7825998
en stock
879,60 € TTC
Plastron arriere Viessmann 7822749
Plastron arriere
Code article PEX: 248823
Viessmann
Réf fabricant: 7822749
± 3 jours ouvrés
26,40 € TTC
Corniere support l=450 Viessmann 7822890
Corniere support l=450
Code article PEX: 248919
Viessmann
Réf fabricant: 7822890
± 3 jours ouvrés
94,80 € TTC
Volet l = 450 k1 Viessmann 7822891
Volet l = 450 k1
Code article PEX: 248920
Viessmann
Réf fabricant: 7822891
± 3 jours ouvrés
91,20 € TTC
Porte manometre Viessmann 7822707
Porte manometre
Code article PEX: 248789
Viessmann
Réf fabricant: 7822707
± 3 jours ouvrés
21,72 € TTC
Pince (10 pieces) Viessmann 7822708
Pince (10 pieces)
Code article PEX: 248790
Viessmann
Réf fabricant: 7822708
± 3 jours ouvrés
11,76 € TTC
Charnieres (10x) pour clapet wb2a/wb3a Viessmann 7822709
Charnieres (10x) pour clapet wb2a/wb3a
Code article PEX: 248791
Viessmann
Réf fabricant: 7822709
en stock
27,60 € TTC
87 page 6 Extension interne h1

Viessmann
Réf fabricant: 7498513
avec délai
sur devis
Module de communication Viessmann 7179113
Module de communication
Code article PEX: 277918
Viessmann
Réf fabricant: 7179113

obsolète

Platine adaptateur Viessmann 7823033
Platine adaptateur
Code article PEX: 249033
Viessmann
Réf fabricant: 7823033
± 3 jours ouvrés
88,80 € TTC
Fiche de codage 2035:0103 Viessmann 7825180
Fiche de codage 2035:0103
Code article PEX: 250140
Viessmann
Réf fabricant: 7825180
± 3 jours ouvrés
26,40 € TTC
Fusibles t 6,3 a / 250 v Viessmann 7404365
Fusibles t 6,3 a / 250 v
Code article PEX: 243455
Viessmann
Réf fabricant: 7404365
en stock
8,40 € TTC
Vitotronic 100 Viessmann 7426136
Vitotronic 100
Code article PEX: 277860
Viessmann
Réf fabricant: 7426136

obsolète

Module de commande gwg b2 Viessmann 7825182
Module de commande gwg b2
Code article PEX: 250142
Viessmann
Réf fabricant: 7825182
± 3 jours ouvrés
651,60 € TTC
Vitotronic 100 hc2 Viessmann 7311451
Vitotronic 100 hc2
Code article PEX: 475415
Viessmann
Réf fabricant: 7311451
± 3 jours ouvrés
280,80 € TTC
Bloquage regulation vitodens Viessmann 7818063
Bloquage regulation vitodens
Code article PEX: 246707
Viessmann
Réf fabricant: 7818063
± 3 jours ouvrés
17,64 € TTC
Sonde exterieure Viessmann 7820148
Sonde exterieure
Code article PEX: 267735
Viessmann
Réf fabricant: 7820148
en stock
120,00 € TTC
Cable de raccordement moteur pas a pas Viessmann 7822947
Cable de raccordement moteur pas a pas
Code article PEX: 248974
Viessmann
Réf fabricant: 7822947
± 3 jours ouvrés
17,64 € TTC
Cable d ionisation inter. l=390 Viessmann 7823282
Cable d ionisation inter. l=390
Code article PEX: 249206
Viessmann
Réf fabricant: 7823282
± 3 jours ouvrés
57,60 € TTC
Faisceau cables ionisation/bus km intern Viessmann 7823946
Faisceau cables ionisation/bus km intern
Code article PEX: 249616
Viessmann
Réf fabricant: 7823946
± 3 jours ouvrés
17,64 € TTC
Faisceau de cables x8/x9 Viessmann 7823279
Faisceau de cables x8/x9
Code article PEX: 249203
Viessmann
Réf fabricant: 7823279
± 3 jours ouvrés
62,40 € TTC
Faisceau de cables 100/35/54/terre Viessmann 7823280
Faisceau de cables 100/35/54/terre
Code article PEX: 249204
Viessmann
Réf fabricant: 7823280
± 3 jours ouvrés
62,40 € TTC
Plaque de protection Viessmann 7817523
Plaque de protection
Code article PEX: 246382
Viessmann
Réf fabricant: 7817523
± 3 jours ouvrés
48,00 € TTC
103 page 5 Adaptateur mesure du courant d ionisation

Viessmann
Réf fabricant: 7822883
avec délai
sur devis
Poignee de securite 6,3 at Viessmann 7823502
Poignee de securite 6,3 at
Code article PEX: 249333
Viessmann
Réf fabricant: 7823502
± 3 jours ouvrés
8,88 € TTC
150 page 3 Mont.anl. vitodens 300 wb3a 4,2-13 kw

Viessmann
Réf fabricant: 5851643
avec délai
sur devis
151 page 6 Serv.anl. vitodens 300 wb3a 4,2-13kw

Viessmann
Réf fabricant: 5681569
avec délai
sur devis
152 page 4 Bed.anl. vitotronic 100 hc1

Viessmann
Réf fabricant: 5581452
avec délai
sur devis
153 page 4 Bed.anl. vitotronic 200 ho1

Viessmann
Réf fabricant: 5581454
avec délai
sur devis
154 page 5 Bed.anl. vitotronic 100 hc2 gb

Viessmann
Réf fabricant: 5592453
avec délai
sur devis
Bombe de peinture blanche vitoweiss Viessmann 7822681
Bombe de peinture blanche vitoweiss
Code article PEX: 248773
Viessmann
Réf fabricant: 7822681
± 3 jours ouvrés
40,80 € TTC
Baton de peinture blanche vitoweiss Viessmann 7822682
Baton de peinture blanche vitoweiss
Code article PEX: 248774
Viessmann
Réf fabricant: 7822682
± 3 jours ouvrés
12,72 € TTC
Moteur circulateur g-he km Viessmann 7826482
Moteur circulateur g-he km
Code article PEX: 625168
Viessmann
Réf fabricant: 7826482
en stock
552,00 € TTC
Flachdichtung kork cg10e (5st.) Viessmann 7832709
Flachdichtung kork cg10e (5st.)
Code article PEX: 315046
Viessmann
Réf fabricant: 7832709
± 3 jours ouvrés
56,40 € TTC
Joint torique pour bloc combine gaz Viessmann 7815320
Joint torique pour bloc combine gaz
Code article PEX: 245371
Viessmann
Réf fabricant: 7815320
± 3 jours ouvrés
16,44 € TTC
Dispositif de retours Grundfos Viessmann 7825722
Dispositif de retours grundfos
Code article PEX: 250415
Viessmann
Réf fabricant: 7825722
en stock
228,00 € TTC
Adaptateur pour moteur pas a pas Viessmann 7825723
Adaptateur pour moteur pas a pas
Code article PEX: 250416
Viessmann
Réf fabricant: 7825723
en stock
72,00 € TTC
Pointe de blocage ø 22 (5 pieces) Viessmann 7833800
Pointe de blocage ø 22 (5 pieces)
Code article PEX: 315075
Viessmann
Réf fabricant: 7833800
± 3 jours ouvrés
15,24 € TTC
Coude de raccordemment hr Viessmann 7826480
Coude de raccordemment hr
Code article PEX: 250687
Viessmann
Réf fabricant: 7826480
± 3 jours ouvrés
30,00 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Viessmann VITODENS 300 WB3A 4,2-13KW (7176542) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
