Poêle Godin Chamonix 3147-3148 (bois-charbon)

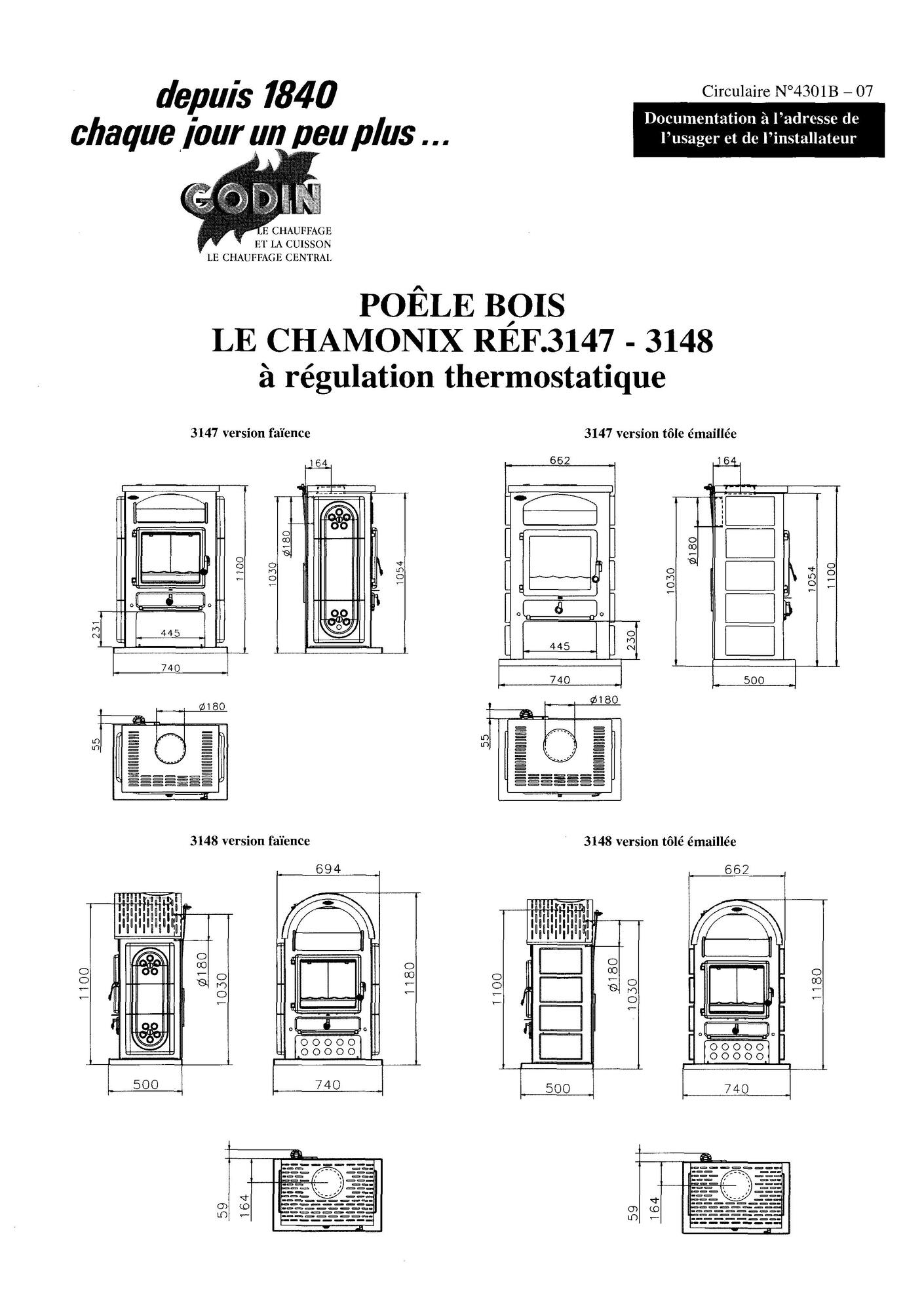

page 1

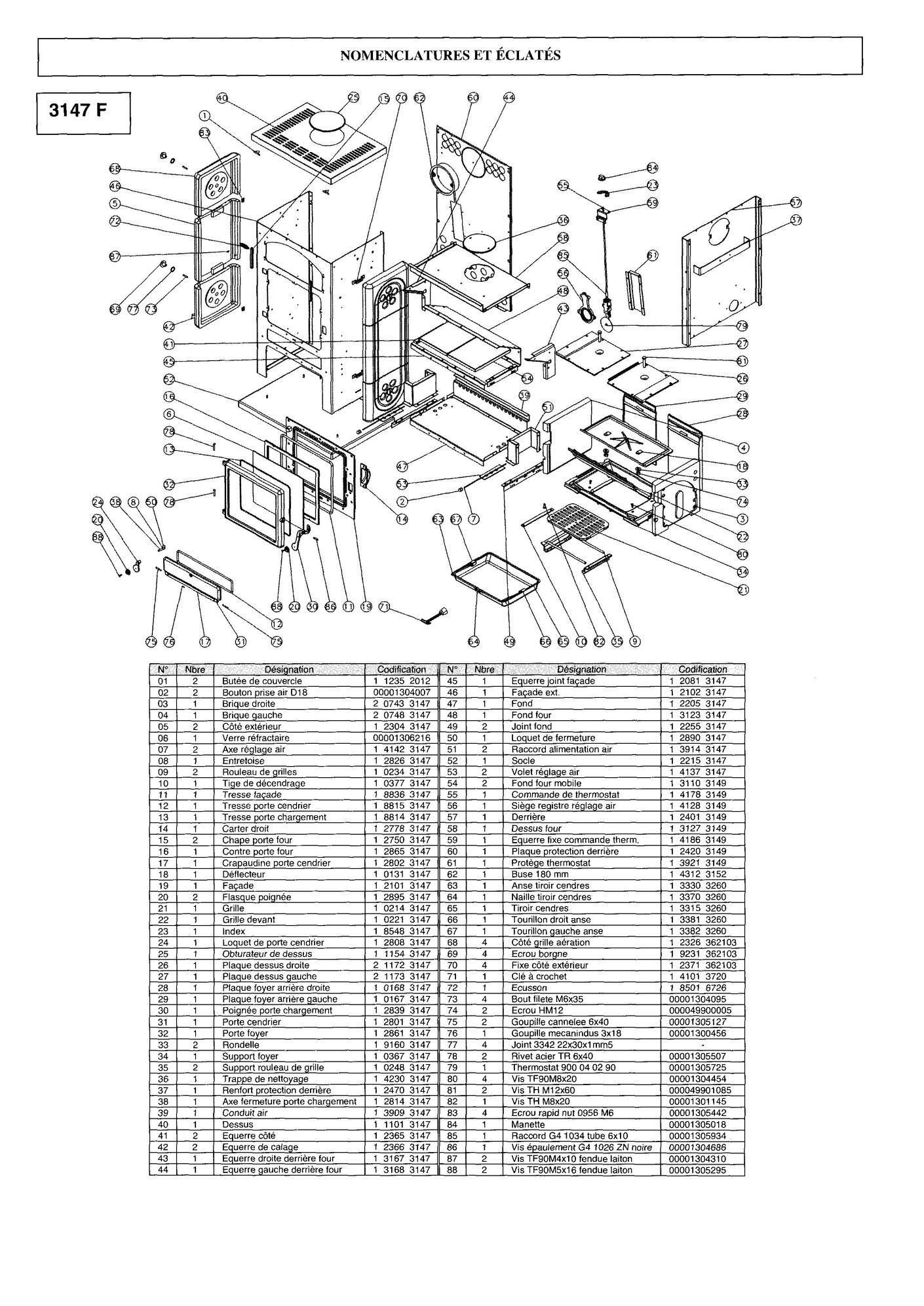

page 7

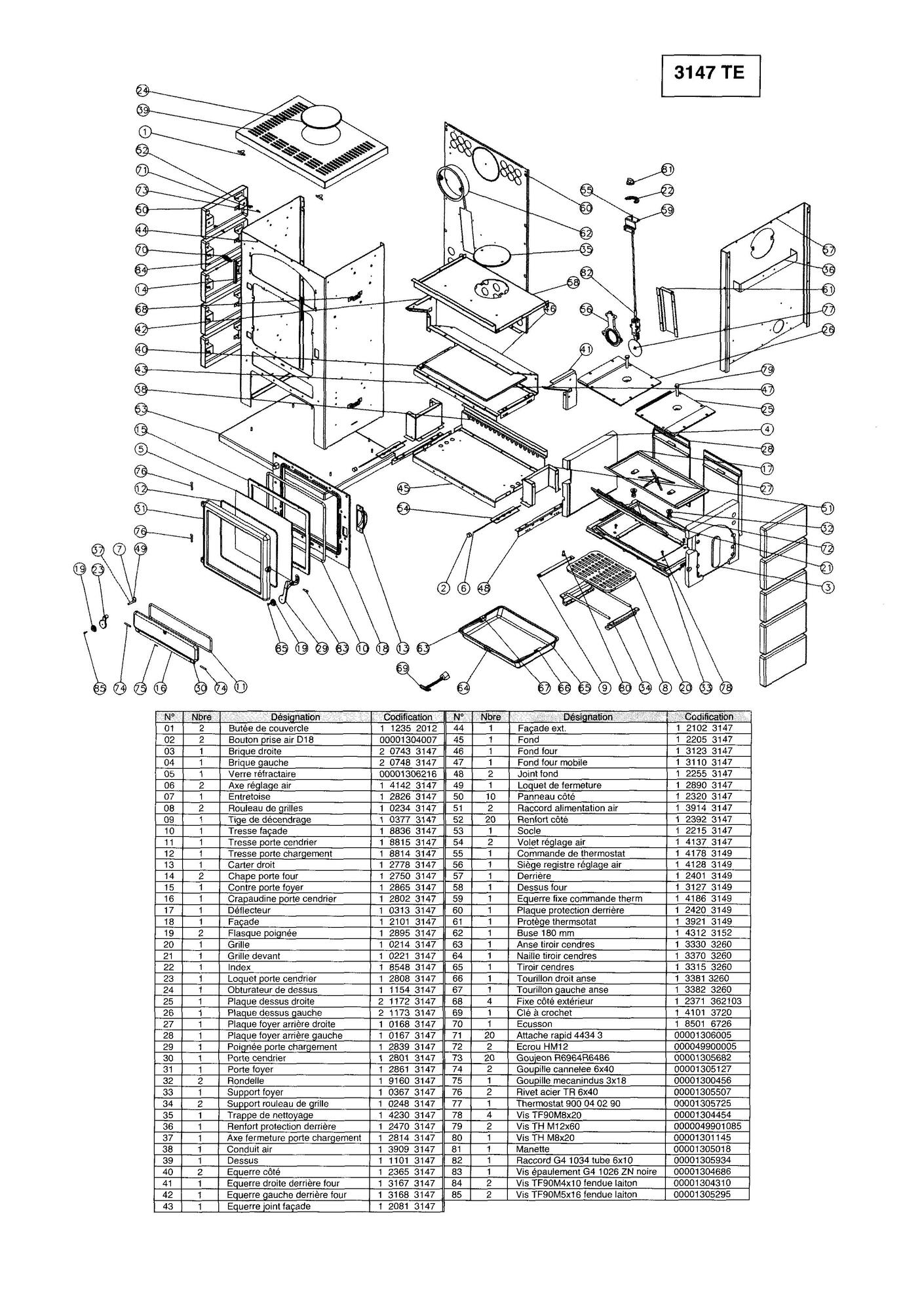

page 8

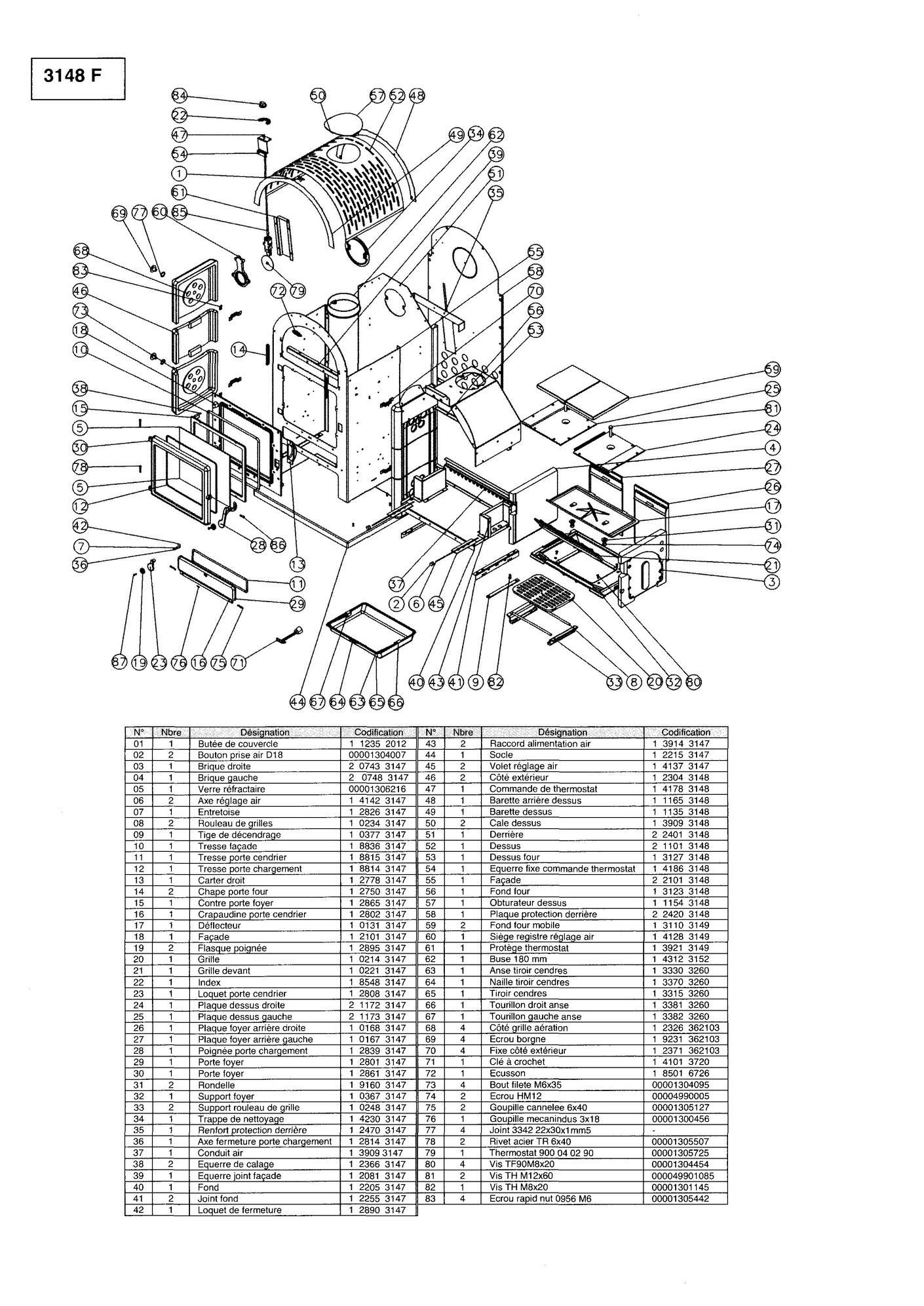

page 9

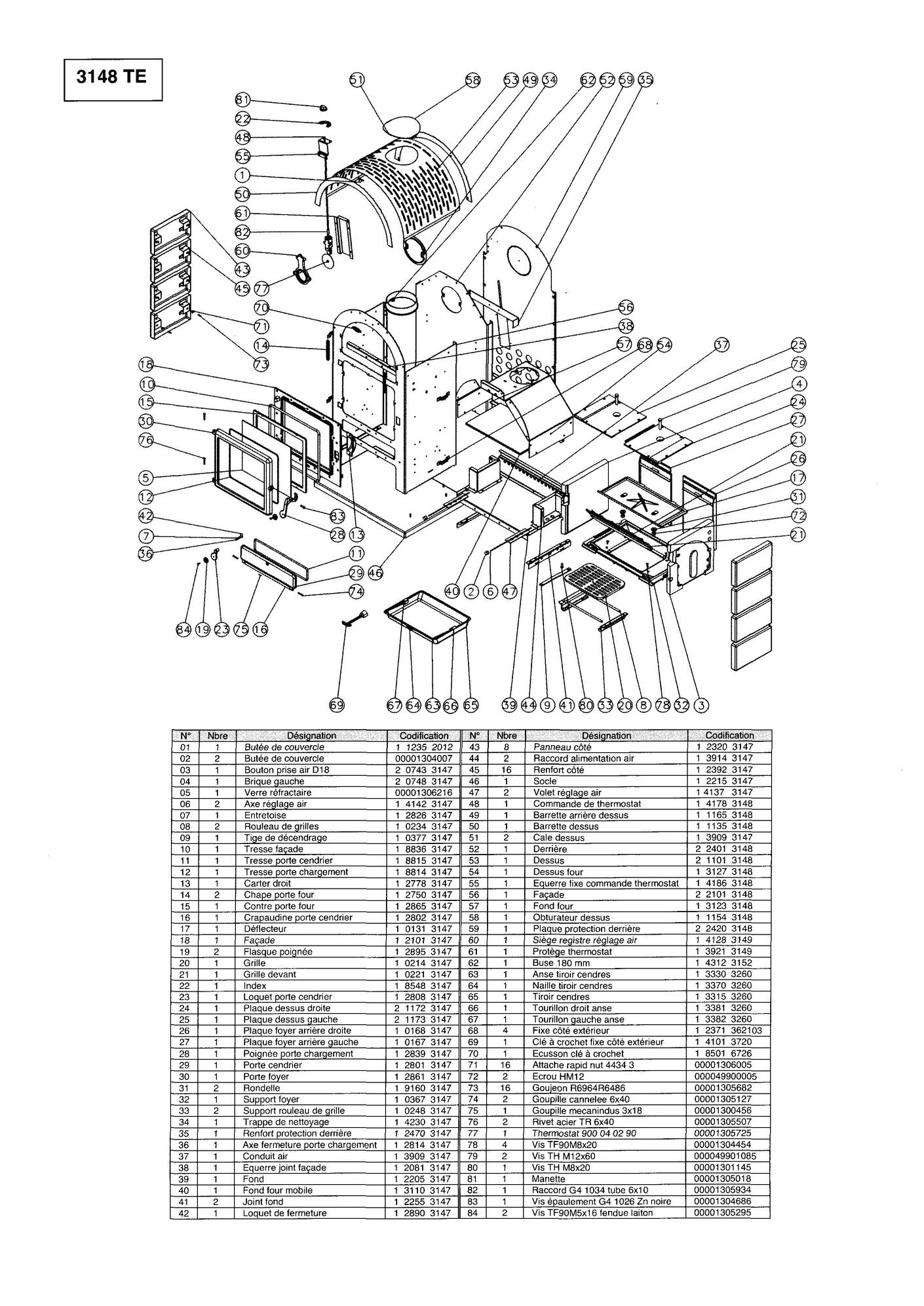

page 10

Position

Schéma

👉 Vous pouvez cliquer sur les miniatures pour afficher d'autres pages de cette nomenclature

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Godin Chamonix 3147-3148 (bois-charbon)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	01 page 8	Butée de couvercle	Godin Réf fabricant: 112352012	avec délai sur devis
	02 page 8	Bouton prise air d18	Godin Réf fabricant: 00001304007	avec délai sur devis
	03 page 10	Bouton prise air d18	Godin Réf fabricant: 207433147	avec délai sur devis
	04 page 8	Brique qauche	Godin Réf fabricant: 207483147	avec délai sur devis
	05 page 7	Côté extérieur	Godin Réf fabricant: 123043147	avec délai sur devis
	05 page 8	Verre réfractaire	Godin Réf fabricant: 00001306216	avec délai sur devis
	06 page 8	Axe réqlaqe air	Godin Réf fabricant: 141423147	avec délai sur devis
	06 page 7	Verre réfractaire	Godin Réf fabricant: 00001306216	avec délai sur devis
	07 page 7	Axe réqlaqe air	Godin Réf fabricant: 141423147	avec délai sur devis
	07 page 8	Entretoise	Godin Réf fabricant: 128263147	avec délai sur devis
	08 page 8	Rouleau de qrilles	Godin Réf fabricant: 102343147	avec délai sur devis
	09 page 8	Tiqe de décendraqe	Godin Réf fabricant: 103773147	avec délai sur devis
	10 page 8	Tresse façade	Godin Réf fabricant: 188363147	avec délai sur devis
	11 page 8	Tresse porte cendrier	Godin Réf fabricant: 188153147	avec délai sur devis
	12 page 8	Tresse porte charqement	Godin Réf fabricant: 188143147	avec délai sur devis
	13 page 8	Carter droit	Godin Réf fabricant: 127783147	avec délai sur devis
	13 page 7	Tresse porte charqement	Godin Réf fabricant: 188143147	avec délai sur devis
	14 page 7	Carter droit	Godin Réf fabricant: 127783147	avec délai sur devis
	14 page 8	Chape porte four	Godin Réf fabricant: 127503147	avec délai sur devis
	15 page 10	Contre porte four	Godin Réf fabricant: 128653147	avec délai sur devis
	16 page 8	Crapaudine porte cendrier	Godin Réf fabricant: 128023147	avec délai sur devis
	17 page 8	Déflecteur	Godin Réf fabricant: 103133147	avec délai sur devis
	17 page 9	Déflecteur	Godin Réf fabricant: 101313147	avec délai sur devis
	18 page 8	Façade	Godin Réf fabricant: 121013147	avec délai sur devis
	19 page 8	Flasque poiqnée	Godin Réf fabricant: 128953147	avec délai sur devis
	20 page 8	Grille	Godin Réf fabricant: 102143147	avec délai sur devis
	21 page 8	Grille devant	Godin Réf fabricant: 102213147	avec délai sur devis
	22 page 8	Index	Godin Réf fabricant: 185483147	avec délai sur devis
	23 page 8	Loquet porte cendrier	Godin Réf fabricant: 128083147	avec délai sur devis
	24 page 8	Obturateur de dessus	Godin Réf fabricant: 111543147	avec délai sur devis
	24 page 9	Plaque dessus droite	Godin Réf fabricant: 211723147	avec délai sur devis
	25 page 7	Obturateur de dessus	Godin Réf fabricant: 111543147	avec délai sur devis
	25 page 8	Plaque dessus droite	Godin Réf fabricant: 211723147	avec délai sur devis
	25 page 9	Plaque dessus qauche	Godin Réf fabricant: 211733147	avec délai sur devis
	26 page 7	Plaque dessus droite	Godin Réf fabricant: 211723147	avec délai sur devis
	26 page 8	Plaque dessus qauche	Godin Réf fabricant: 211733147	avec délai sur devis
	26 page 10	Plaque fover arrière droite	Godin Réf fabricant: 101683147	avec délai sur devis
	27 page 7	Plaque dessus qauche	Godin Réf fabricant: 211733147	avec délai sur devis
	27 page 8	Plaque foyer arrière droite	Godin Réf fabricant: 101683147	avec délai sur devis
	27 page 9	Plaque foyer arrière qauche	Godin Réf fabricant: 101673147	avec délai sur devis
	28 page 7	Plaque foyer arrière droite	Godin Réf fabricant: 101683147	avec délai sur devis
	28 page 8	Plaque foyer arrière qauche	Godin Réf fabricant: 101673147	avec délai sur devis
	28 page 9	Poiqnée porte charqement	Godin Réf fabricant: 128393147	avec délai sur devis
	29 page 7	Plaque foyer arrière qauche	Godin Réf fabricant: 101673147	avec délai sur devis
	29 page 8	Poiqnée porte charqement	Godin Réf fabricant: 128393147	avec délai sur devis
	29 page 10	Porte cendrier	Godin Réf fabricant: 128013147	avec délai sur devis
	30 page 7	Poiqnée porte charqement	Godin Réf fabricant: 128393147	avec délai sur devis
	30 page 8	Porte cendrier	Godin Réf fabricant: 128013147	avec délai sur devis
	30 page 9	Porte foyer	Godin Réf fabricant: 128613147	avec délai sur devis
	31 page 7	Porte cendrier	Godin Réf fabricant: 128013147	avec délai sur devis
	31 page 8	Porte foyer	Godin Réf fabricant: 128613147	avec délai sur devis
	31 page 9	Rondelle	Godin Réf fabricant: 191603147	avec délai sur devis
	32 page 7	Porte foyer	Godin Réf fabricant: 128613147	avec délai sur devis
	32 page 8	Rondelle	Godin Réf fabricant: 191603147	avec délai sur devis
	32 page 9	Support foyer	Godin Réf fabricant: 103673147	avec délai sur devis
	33 page 7	Rondelle	Godin Réf fabricant: 191603147	avec délai sur devis
	33 page 8	Support foyer	Godin Réf fabricant: 103673147	avec délai sur devis
	33 page 9	Support rouleau de qrille	Godin Réf fabricant: 102483147	avec délai sur devis
	34 page 7	Support foyer	Godin Réf fabricant: 103673147	avec délai sur devis
	34 page 8	Support rouleau de qrille	Godin Réf fabricant: 102483147	avec délai sur devis
	34 page 9	Trappe de nettoyaqe	Godin Réf fabricant: 142303147	avec délai sur devis
	35 page 9	Renfort protection derrière	Godin Réf fabricant: 124703147	avec délai sur devis
	35 page 7	Support rouleau de qrilie	Godin Réf fabricant: 102483147	avec délai sur devis
	35 page 8	Trappe de nettoyaqe	Godin Réf fabricant: 142303147	avec délai sur devis
	36 page 9	Axe fermeture porte charqement	Godin Réf fabricant: 128143147	avec délai sur devis
	36 page 8	Renfort protection derrière	Godin Réf fabricant: 124703147	avec délai sur devis
	36 page 7	Trappe de nettoyaqe	Godin Réf fabricant: 142303147	avec délai sur devis
	37 page 8	Axe fermeture porte charqement	Godin Réf fabricant: 128143147	avec délai sur devis
	37 page 9	Conduit air	Godin Réf fabricant: 139093147	avec délai sur devis
	37 page 7	Renfort protection derrière	Godin Réf fabricant: 124703147	avec délai sur devis
	38 page 7	Axe fermeture porte charqement	Godin Réf fabricant: 128143147	avec délai sur devis
	38 page 8	Conduit air	Godin Réf fabricant: 139093147	avec délai sur devis
	38 page 9	Equerre de calaqe	Godin Réf fabricant: 123663147	avec délai sur devis
	38 page 10	Equerre joint façade	Godin Réf fabricant: 120813147	avec délai sur devis
	39 page 7	Conduit air	Godin Réf fabricant: 139093147	avec délai sur devis
	39 page 8	Dessus	Godin Réf fabricant: 111013147	avec délai sur devis
	39 page 9	Equerre joint façade	Godin Réf fabricant: 120813147	avec délai sur devis
	39 page 10	Fond	Godin Réf fabricant: 122053147	avec délai sur devis
	40 page 7	Dessus	Godin Réf fabricant: 111013147	avec délai sur devis
	40 page 8	Equerre côté	Godin Réf fabricant: 123653147	avec délai sur devis
	40 page 9	Fond	Godin Réf fabricant: 122053147	avec délai sur devis
	40 page 10	Fond four mobile	Godin Réf fabricant: 131103147	avec délai sur devis
	41 page 7	Equerre côté	Godin Réf fabricant: 123653147	avec délai sur devis
	41 page 8	Equerre droite derrière four	Godin Réf fabricant: 131673147	avec délai sur devis
	41 page 10	Joint fond	Godin Réf fabricant: 122553147	avec délai sur devis
	42 page 7	Equerre de calaqe	Godin Réf fabricant: 123663147	avec délai sur devis
	42 page 8	Equerre qauche derrière four	Godin Réf fabricant: 131683147	avec délai sur devis
	42 page 10	Loquet de fermeture	Godin Réf fabricant: 128903147	avec délai sur devis
	43 page 7	Equerre droite derrière four	Godin Réf fabricant: 131673147	avec délai sur devis
	43 page 8	Equerre joint façade	Godin Réf fabricant: 120813147	avec délai sur devis
	43 page 10	Panneau côté	Godin Réf fabricant: 123203147	avec délai sur devis
	43 page 9	Raccord alimentation air	Godin Réf fabricant: 139143147	avec délai sur devis
	44 page 7	Equerre qauche derrière four	Godin Réf fabricant: 131683147	avec délai sur devis
	44 page 8	Façade ext.	Godin Réf fabricant: 121023147	avec délai sur devis
	44 page 10	Raccord alimentation air	Godin Réf fabricant: 139143147	avec délai sur devis
	44 page 9	Socle	Godin Réf fabricant: 122153147	avec délai sur devis
	45 page 7	Equerre joint façade	Godin Réf fabricant: 120813147	avec délai sur devis
	45 page 8	Fond	Godin Réf fabricant: 122053147	avec délai sur devis
	45 page 10	Renfort côté	Godin Réf fabricant: 123923147	avec délai sur devis
	45 page 9	Volet réqlaqe air	Godin Réf fabricant: 141373147	avec délai sur devis
	46 page 9	Côté extérieur	Godin Réf fabricant: 123043148	avec délai sur devis
	46 page 7	Façade ext.	Godin Réf fabricant: 121023147	avec délai sur devis
	46 page 8	Fond four	Godin Réf fabricant: 131233147	avec délai sur devis
	46 page 10	Socle	Godin Réf fabricant: 122153147	avec délai sur devis
	47 page 9	Commande de thermostat	Godin Réf fabricant: 141783148	avec délai sur devis
	47 page 7	Fond	Godin Réf fabricant: 122053147	avec délai sur devis
	47 page 8	Fond four mobile	Godin Réf fabricant: 131103147	avec délai sur devis
	47 page 10	Volet réqlaqe air	Godin Réf fabricant: 141373147	avec délai sur devis
	48 page 9	Barette arrière dessus	Godin Réf fabricant: 111653148	avec délai sur devis
	48 page 10	Commande de thermostat	Godin Réf fabricant: 141783148	avec délai sur devis
	48 page 7	Fond four	Godin Réf fabricant: 131233147	avec délai sur devis
	48 page 8	Joint fond	Godin Réf fabricant: 122553147	avec délai sur devis
	49 page 9	Barette dessus	Godin Réf fabricant: 111353148	avec délai sur devis
	49 page 10	Barrette arrière dessus	Godin Réf fabricant: 111653148	avec délai sur devis
	49 page 7	Joint fond	Godin Réf fabricant: 122553147	avec délai sur devis
	49 page 8	Loquet de fermeture	Godin Réf fabricant: 128903147	avec délai sur devis
	50 page 10	Barrette dessus	Godin Réf fabricant: 111353148	avec délai sur devis
	50 page 9	Cale dessus	Godin Réf fabricant: 139093148	avec délai sur devis
	50 page 7	Loquet de fermeture	Godin Réf fabricant: 128903147	avec délai sur devis
	50 page 8	Panneau côté	Godin Réf fabricant: 123203147	avec délai sur devis
	51 page 10	Cale dessus	Godin Réf fabricant: 139093147	avec délai sur devis
	51 page 9	Derrière	Godin Réf fabricant: 224013148	avec délai sur devis
	51 page 7	Raccord alimentation air	Godin Réf fabricant: 139143147	avec délai sur devis
	52 page 10	Derrière	Godin Réf fabricant: 224013148	avec délai sur devis
	52 page 9	Dessus	Godin Réf fabricant: 211013148	avec délai sur devis
	52 page 8	Renfort côté	Godin Réf fabricant: 123923147	avec délai sur devis
	52 page 7	Socle	Godin Réf fabricant: 122153147	avec délai sur devis
	53 page 10	Dessus	Godin Réf fabricant: 211013148	avec délai sur devis
	53 page 9	Dessus four	Godin Réf fabricant: 131273148	avec délai sur devis
	53 page 8	Socle	Godin Réf fabricant: 122153147	avec délai sur devis
	53 page 7	Volet réqlaqe air	Godin Réf fabricant: 141373147	avec délai sur devis
	54 page 10	Dessus four	Godin Réf fabricant: 131273148	avec délai sur devis
	54 page 9	Equerre fixe commande thermostat	Godin Réf fabricant: 141863148	avec délai sur devis
	54 page 7	Fond four mobile	Godin Réf fabricant: 131103149	avec délai sur devis
	54 page 8	Volet réqlaqe air	Godin Réf fabricant: 141373147	avec délai sur devis
	55 page 7	Commande de thermostat	Godin Réf fabricant: 141783149	avec délai sur devis
	55 page 10	Equerre fixe commande thermostat	Godin Réf fabricant: 141863148	avec délai sur devis
	55 page 9	Façade	Godin Réf fabricant: 221013148	avec délai sur devis
	56 page 9	Fond four	Godin Réf fabricant: 131233148	avec délai sur devis
	56 page 7	Sièqe reqistre réqlaqe air	Godin Réf fabricant: 141283149	avec délai sur devis
	57 page 7	Derrière	Godin Réf fabricant: 124013149	avec délai sur devis
	57 page 10	Fond four	Godin Réf fabricant: 131233148	avec délai sur devis
	57 page 9	Obturateur dessus	Godin Réf fabricant: 111543148	avec délai sur devis
	58 page 7	Dessus four	Godin Réf fabricant: 131273149	avec délai sur devis
	58 page 10	Obturateur dessus	Godin Réf fabricant: 111543148	avec délai sur devis
	58 page 9	Plaque protection derrière	Godin Réf fabricant: 224203148	avec délai sur devis
	59 page 8	Equerre fixe commande therm	Godin Réf fabricant: 141863149	avec délai sur devis
	59 page 9	Fond four mobile	Godin Réf fabricant: 131103149	avec délai sur devis
	59 page 10	Plaque protection derrière	Godin Réf fabricant: 224203148	avec délai sur devis
	60 page 7	Plaque protection derrière	Godin Réf fabricant: 124203149	avec délai sur devis
	60 page 10	Sièqe reqistre réqlaqe air	Godin Réf fabricant: 141283149	avec délai sur devis
	61 page 7	Protèqe thermostat	Godin Réf fabricant: 139213149	avec délai sur devis
	62 page 7	Buse 180 mm	Godin Réf fabricant: 143123152	avec délai sur devis
	63 page 7	Anse tiroir cendres	Godin Réf fabricant: 133303260	avec délai sur devis
	64 page 7	Naille tiroir cendres	Godin Réf fabricant: 133703260	avec délai sur devis
	65 page 7	Tiroir cendres	Godin Réf fabricant: 133153260	avec délai sur devis
	66 page 7	Tourillon droit anse	Godin Réf fabricant: 133813260	avec délai sur devis
	67 page 7	Tourillon qauche anse	Godin Réf fabricant: 133823260	avec délai sur devis
	68 page 7	Côté grille aération	Godin Réf fabricant: 12326362103	avec délai sur devis
	68 page 10	Fixe côté extérieur	Godin Réf fabricant: 12371362103	avec délai sur devis
	69 page 8	Clé à crochet	Godin Réf fabricant: 141013720	avec délai sur devis
	69 page 7	Ecrou borqne	Godin Réf fabricant: 19231362103	avec délai sur devis
	70 page 8	Ecusson	Godin Réf fabricant: 185016726	avec délai sur devis
	70 page 7	Fixe côté extérieur	Godin Réf fabricant: 12371362103	avec délai sur devis
	71 page 8	Attache rapid 4434 3	Godin Réf fabricant: 00001306005	avec délai sur devis
	71 page 7	Clé à crochet	Godin Réf fabricant: 141013720	avec délai sur devis
	72 page 10	Ecrou hm12	Godin Réf fabricant: 000049900005	avec délai sur devis
	72 page 7	Ecusson	Godin Réf fabricant: 185016726	avec délai sur devis
	73 page 7	Bout filete m6x35	Godin Réf fabricant: 00001304095	avec délai sur devis
	73 page 10	Goujeon r6964r6486	Godin Réf fabricant: 00001305682	avec délai sur devis
	74 page 7	Ecrou hm12	Godin Réf fabricant: 000049900005	avec délai sur devis
	74 page 9	Ecrou hm12	Godin Réf fabricant: 00004990005	avec délai sur devis
	74 page 10	Goupille cannelee 6x40	Godin Réf fabricant: 00001305127	avec délai sur devis
	75 page 10	Goupille mecanindus 3x18	Godin Réf fabricant: 00001300456	avec délai sur devis
	76 page 10	Rivet acier tr 6x40	Godin Réf fabricant: 00001305507	avec délai sur devis
	77 page 7	Joint 3342 22x30x1 mm5	Godin Réf fabricant: _	avec délai sur devis
	77 page 10	Thermostat 900 04 02 90	Godin Réf fabricant: 00001305725	avec délai sur devis
	78 page 7	Rivet acier tr 6x40	Godin Réf fabricant: 00001305507	avec délai sur devis
	78 page 10	Vis tf90m8x20	Godin Réf fabricant: 00001304454	avec délai sur devis
	79 page 7	Thermostat 900 04 02 90	Godin Réf fabricant: 00001305725	avec délai sur devis
	79 page 10	Vis th m 12x60	Godin Réf fabricant: 000049901085	avec délai sur devis
	80 page 7	Vis tf90m8x20	Godin Réf fabricant: 00001304454	avec délai sur devis
	80 page 10	Vis th m8x20	Godin Réf fabricant: 00001301145	avec délai sur devis
	81 page 10	Manette	Godin Réf fabricant: 00001305018	avec délai sur devis
	81 page 7	Vis th m 12x60	Godin Réf fabricant: 000049901085	avec délai sur devis
	82 page 10	Raccord g4 1034 tube 6x10	Godin Réf fabricant: 00001305934	avec délai sur devis
	82 page 7	Vis th m8x20	Godin Réf fabricant: 00001301145	avec délai sur devis
	83 page 7	Ecrou rapid nut 0956 m6	Godin Réf fabricant: 00001305442	avec délai sur devis
	83 page 8	Vis épaulement g4 1026 2n noire	Godin Réf fabricant: 00001304686	avec délai sur devis
	84 page 7	Manette	Godin Réf fabricant: 00001305018	avec délai sur devis
	84 page 8	Vis tf90m4x10 fendue laiton	Godin Réf fabricant: 00001304310	avec délai sur devis
	84 page 10	Vis tf90m5x16 fendue laiton	Godin Réf fabricant: 00001305295	avec délai sur devis
	85 page 7	Raccord g4 1034 tube 6x10	Godin Réf fabricant: 00001305934	avec délai sur devis
	85 page 8	Vis tf90m5x16 fendue laiton	Godin Réf fabricant: 00001305295	avec délai sur devis
	86 page 7	Vis épaulement g4 1 026 zn noire	Godin Réf fabricant: 00001304686	avec délai sur devis
	87 page 7	Vis tf90m4x10 fendue laiton	Godin Réf fabricant: 00001304310	avec délai sur devis
	88 page 7	Vis tf90m5x16 fendue laiton	Godin Réf fabricant: 00001305295	avec délai sur devis
	_ page 1	_	Godin Réf fabricant: _	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Godin Chamonix 3147-3148 (bois-charbon) ainsi que des liens vers les articles Godin. En parcourant la page Godin, vous pourrez également trouver toutes les pièces Godin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
