Insert Extraflame Comfort P80 (2012) 001272702-000

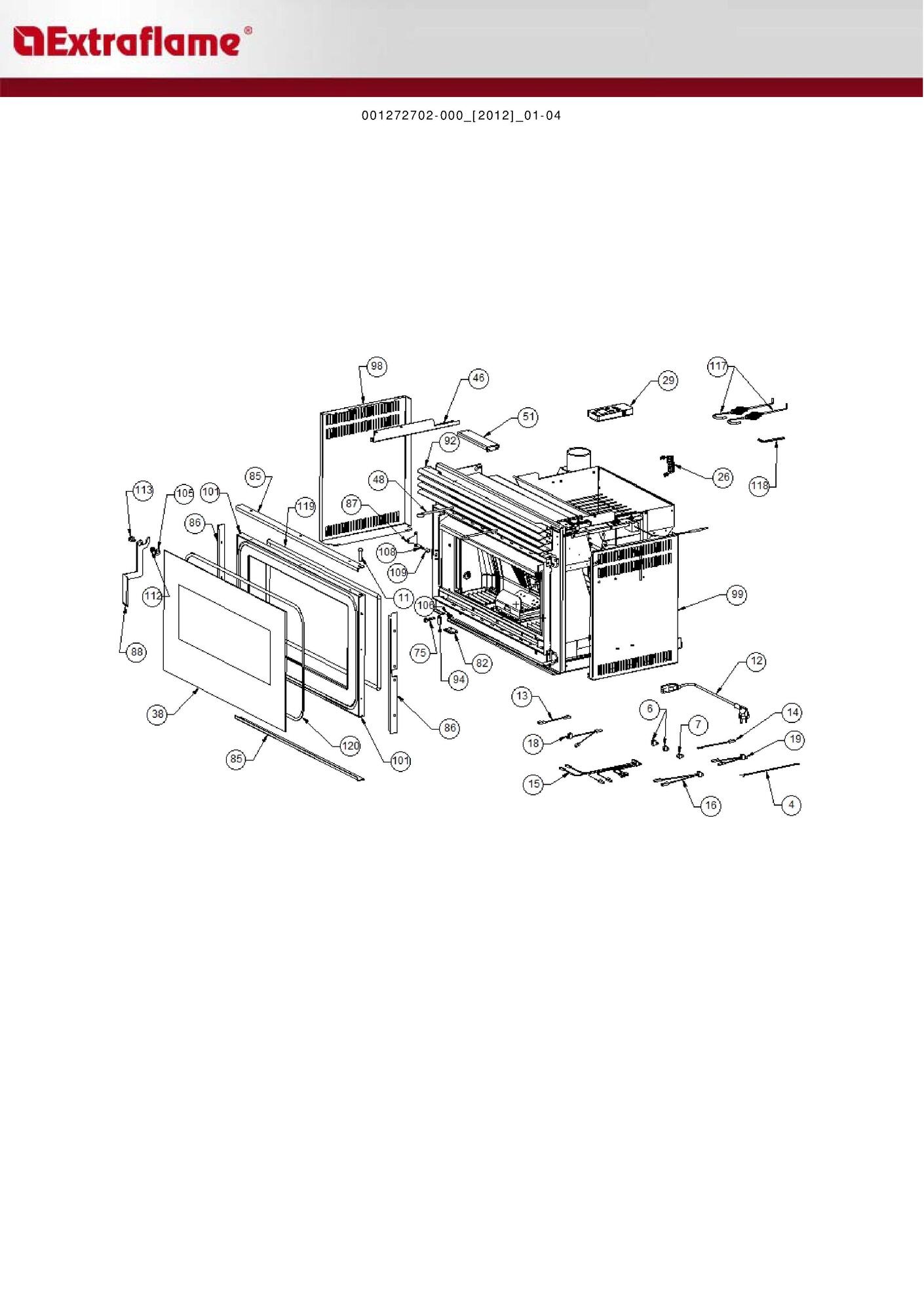

page 1

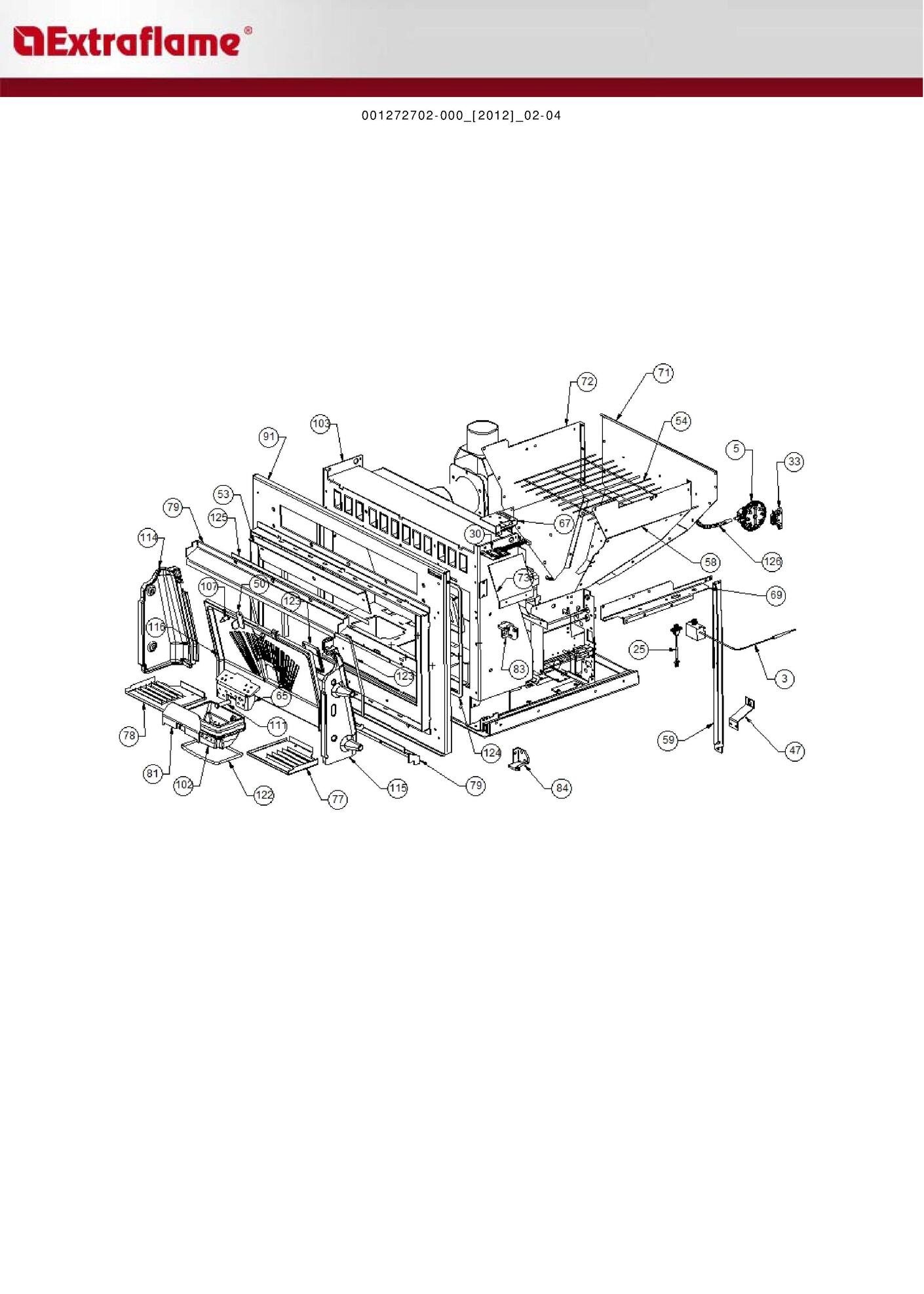

page 3

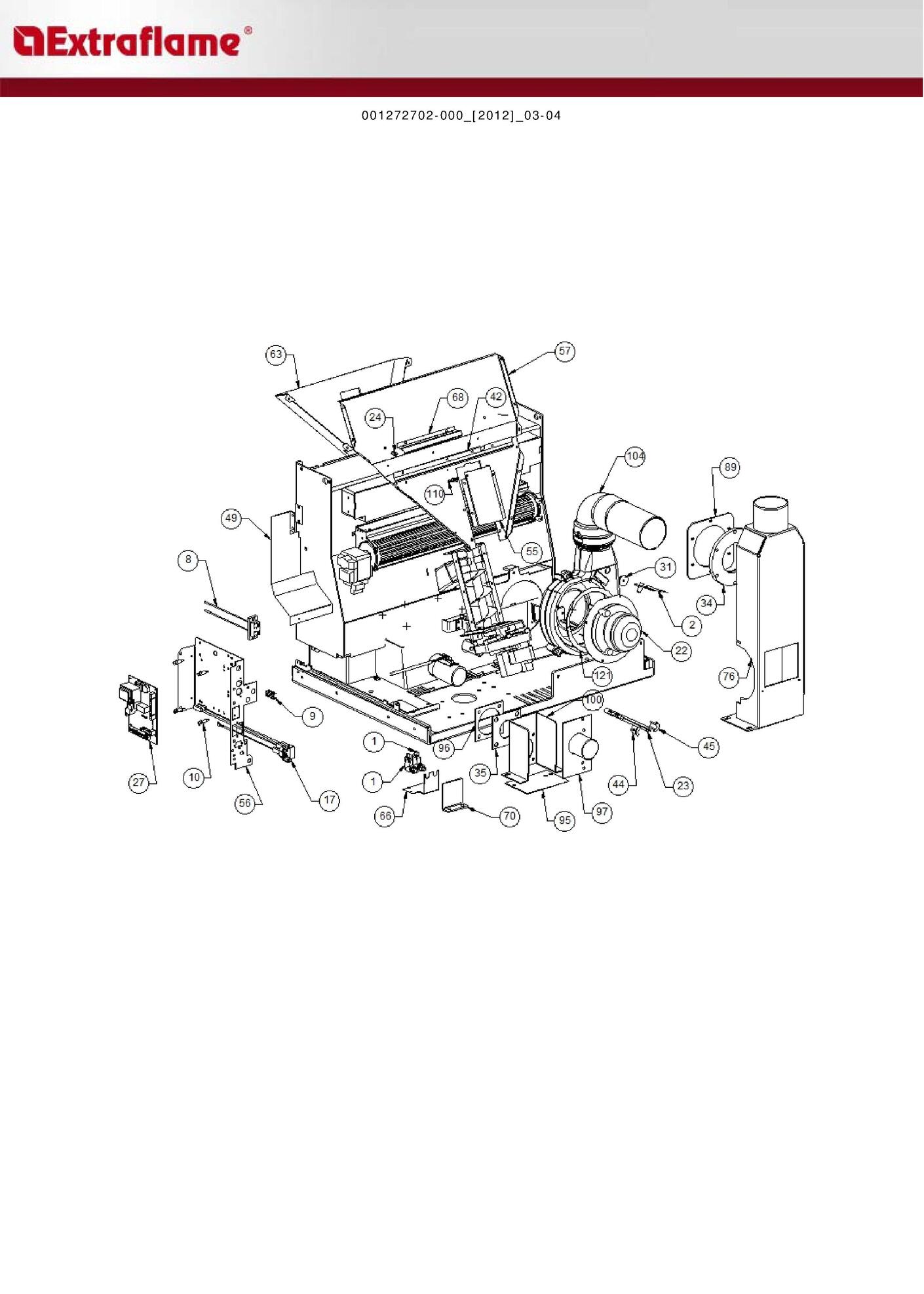

page 5

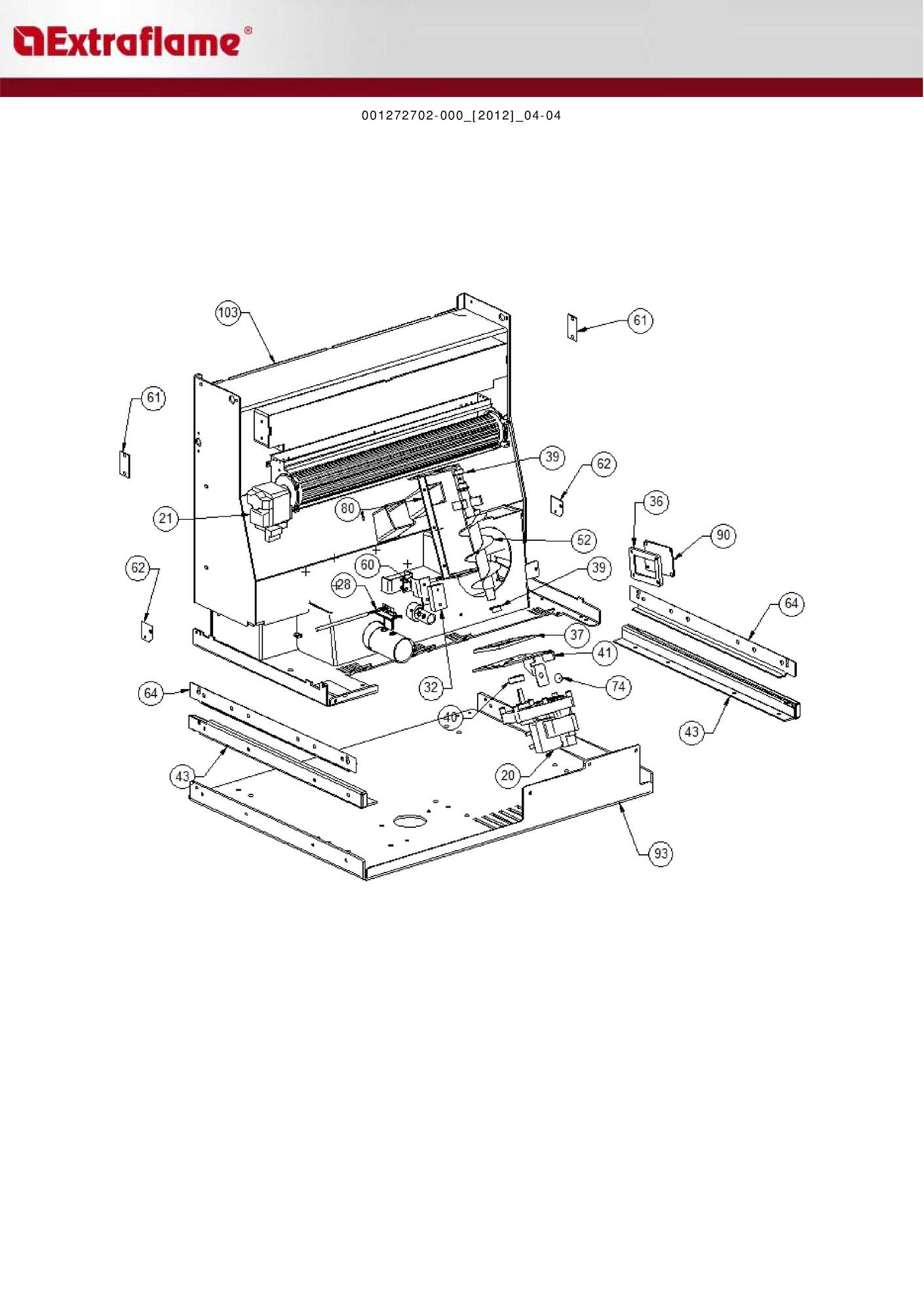

page 7

Position

Schéma

002000570	Sonde 550 mm	4
002001313	Connecteur	6
002001321	Connecteur	7
002207454	Rivet 8x40 mm	11
002270002	Câble d alimentation	12
002270068	Câble électrique	13
002270077	Câble électrique	14
002270288	Câblage électrique	15
002270301	Câblage électrique	16
002270306	Câblage électrique	18
002270326	Câblage électrique	19
002272565	Câble électrique	26
002272597	Télécommande	29
002276414	Vitrocéramique 763x430,5x4 mm	38
002277782	Profil latéral	46
002278023	Tige guide racleurs	48
002278283	Fixation réservoir	51
003277085	Vis fraisée m8x35	75
003277455	Plaquette noire	82
003277458	Profil blocage verre vitre	85
003277459	Profil blocage verre vitre	86
003277460	Plaque cliquet noir	87
003277461	Ensemble poignée noir	88
003277663	Grille complète noire	92
003277838	Verrou de verrouillage	94
003277881	Flanc noir	98
003277895	Flanc noir	99
003278155	Porte fonte noir	101
006000827	Rondelle élastique 10 mm	105
006000828	Rondelle élastique 8 mm	106
006277036	Pivot	108
006277037	Rouleau porte	109
006277400	Hexagone pour réglage	112
006277401	Pivot laiton	113
009278200	Tisonnier	117
009278201	Clé hexagonale	118
000006773	Garniture/tresse 12 mm	119
000006760	Garniture/tresse 10x3 mm	120

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Insert Extraflame Comfort P80 (2012) 001272702-000

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Microrupteur avec bouton	Extraflame Réf fabricant: 002000544	avec délai sur devis
	2 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	3 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	4 page 1	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	5 page 3	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	6 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	7 page 1	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	8 page 5	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	9 page 5	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	10 page 5	Boîtier prise d air noir	Extraflame Réf fabricant: 003277896	avec délai sur devis
	10 page 5	Coque vis sans fin fonte noir	Extraflame Réf fabricant: 004278105	avec délai sur devis
	10 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	11 page 5	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	11 page 1	Rivet 8x40 mm	Extraflame Réf fabricant: 002207454	avec délai sur devis
	12 page 1	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	12 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	13 page 1	Câble électrique	Extraflame Réf fabricant: 002270068	avec délai sur devis
	14 page 1	Câble électrique	Extraflame Réf fabricant: 002270077	avec délai sur devis
	15 page 1	Câblage électrique	Extraflame Réf fabricant: 002270288	avec délai sur devis
	16 page 1	Câblage électrique	Extraflame Réf fabricant: 002270301	avec délai sur devis
	17 page 5	Fiche tripolaire	Extraflame Réf fabricant: 002270302	avec délai sur devis
	18 page 1	Câblage électrique	Extraflame Réf fabricant: 002270306	avec délai sur devis
	19 page 1	Câblage électrique	Extraflame Réf fabricant: 002270326	avec délai sur devis
	20 page 7	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	21 page 7	Ventilateur tangentiel 480 mm	Extraflame Réf fabricant: 002271012	avec délai sur devis
	22 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271023	avec délai sur devis
	23 page 5	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	24 page 5	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	25 page 3	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	26 page 1	Câble électrique	Extraflame Réf fabricant: 002272565	avec délai sur devis
	27 page 5	Carte électronique	Extraflame Réf fabricant: 002272575	avec délai sur devis
	28 page 7	Capteur débitmètre	Extraflame Réf fabricant: 002272582	avec délai sur devis
	29 page 1	Télécommande	Extraflame Réf fabricant: 002272597	avec délai sur devis
	30 page 3	Carte électronique	Extraflame Réf fabricant: 002272598	avec délai sur devis
	31 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	32 page 7	Garniture	Extraflame Réf fabricant: 002273022	avec délai sur devis
	33 page 3	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	34 page 5	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273300	avec délai sur devis
	35 page 5	Garniture silicone 82x82x2 mm	Extraflame Réf fabricant: 002273302	avec délai sur devis
	36 page 7	Garniture	Extraflame Réf fabricant: 002273313	avec délai sur devis
	37 page 7	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	38 page 1	Vitrocéramique 763x430,5x4 mm	Extraflame Réf fabricant: 002276414	avec délai sur devis
	39 page 7	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	40 page 7	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	41 page 7	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	42 page 5	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	43 page 7	Rails de coulissement	Extraflame Réf fabricant: 002277486	avec délai sur devis
	44 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	45 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	46 page 1	Profil latéral	Extraflame Réf fabricant: 002277782	avec délai sur devis
	47 page 3	équerre bloque-câble zinguée	Extraflame Réf fabricant: 002278016	avec délai sur devis
	48 page 1	Tige guide racleurs	Extraflame Réf fabricant: 002278023	avec délai sur devis
	49 page 5	Déflecteur protection tangentielle	Extraflame Réf fabricant: 002278061	avec délai sur devis
	50 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	51 page 1	Fixation réservoir	Extraflame Réf fabricant: 002278283	avec délai sur devis
	52 page 7	Spirale pellet	Extraflame Réf fabricant: 002278403	avec délai sur devis
	53 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002278610	avec délai sur devis
	54 page 3	Grille chromée	Extraflame Réf fabricant: 002278854	avec délai sur devis
	55 page 5	Couvercle spirale	Extraflame Réf fabricant: 002279323	avec délai sur devis
	56 page 5	Support carte électronique zingué	Extraflame Réf fabricant: 002279324	avec délai sur devis
	57 page 5	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279375	avec délai sur devis
	58 page 3	Flanc réservoir	Extraflame Réf fabricant: 002279376	avec délai sur devis
	59 page 3	Cornière zinguée	Extraflame Réf fabricant: 002279377	avec délai sur devis
	60 page 7	équerre bride motoréducteur	Extraflame Réf fabricant: 002279414	avec délai sur devis
	61 page 7	équerre nettoyage air vitre zinguée	Extraflame Réf fabricant: 002279425	avec délai sur devis
	62 page 7	équerre nettoyage air vitre zinguée	Extraflame Réf fabricant: 002279426	avec délai sur devis
	63 page 5	Carter réservoir zingué	Extraflame Réf fabricant: 002279429	avec délai sur devis
	64 page 7	épaisseur rails zingué	Extraflame Réf fabricant: 002279600	avec délai sur devis
	65 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002279717	avec délai sur devis
	66 page 5	étrier microrupteur	Extraflame Réf fabricant: 002279848	avec délai sur devis
	67 page 3	Boîtier support carte zingué	Extraflame Réf fabricant: 002287160	avec délai sur devis
	68 page 5	équerre tuyau silicone zinguée	Extraflame Réf fabricant: 002287161	avec délai sur devis
	69 page 3	Profil latéral	Extraflame Réf fabricant: 002287162	avec délai sur devis
	70 page 5	équerre fin de course zinguée	Extraflame Réf fabricant: 002287163	avec délai sur devis
	71 page 3	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287165	avec délai sur devis
	72 page 3	Paroi réservoir zinguée	Extraflame Réf fabricant: 002287166	avec délai sur devis
	73 page 3	Protection carte aluminium	Extraflame Réf fabricant: 002287167	avec délai sur devis
	74 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	75 page 1	Vis fraisée m8x35	Extraflame Réf fabricant: 003277085	avec délai sur devis
	76 page 5	Ensemble convoyeur fumée noir	Extraflame Réf fabricant: 003277086	avec délai sur devis
	77 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277092	avec délai sur devis
	78 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277093	avec délai sur devis
	79 page 3	Déflecteur protège cendres noir	Extraflame Réf fabricant: 003277214	avec délai sur devis
	80 page 7	Ensemble tuyau d alimentation pellet noir	Extraflame Réf fabricant: 003277217	avec délai sur devis
	81 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277411	avec délai sur devis
	82 page 1	Plaquette noire	Extraflame Réf fabricant: 003277455	avec délai sur devis
	83 page 3	Charnière noir	Extraflame Réf fabricant: 003277456	avec délai sur devis
	84 page 3	Charnière noir	Extraflame Réf fabricant: 003277457	avec délai sur devis
	85 page 1	Profil blocage verre vitre	Extraflame Réf fabricant: 003277458	avec délai sur devis
	86 page 1	Profil blocage verre vitre	Extraflame Réf fabricant: 003277459	avec délai sur devis
	87 page 1	Plaque cliquet noir	Extraflame Réf fabricant: 003277460	avec délai sur devis
	88 page 1	Ensemble poignée noir	Extraflame Réf fabricant: 003277461	avec délai sur devis
	89 page 5	Bague garniture	Extraflame Réf fabricant: 003277480	avec délai sur devis
	90 page 7	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	91 page 3	Façade soudée noir	Extraflame Réf fabricant: 003277662	avec délai sur devis
	92 page 1	Grille complète noire	Extraflame Réf fabricant: 003277663	avec délai sur devis
	93 page 7	Fond noir	Extraflame Réf fabricant: 003277664	avec délai sur devis
	94 page 1	Verrou de verrouillage	Extraflame Réf fabricant: 003277838	avec délai sur devis
	95 page 5	Fermeture prise air noir	Extraflame Réf fabricant: 003277868	avec délai sur devis
	96 page 5	Bride garniture noir	Extraflame Réf fabricant: 003277869	avec délai sur devis
	97 page 5	Bride tuyau d aspiration noir	Extraflame Réf fabricant: 003277871	avec délai sur devis
	98 page 1	Flanc noir	Extraflame Réf fabricant: 003277881	avec délai sur devis
	99 page 1	Flanc noir	Extraflame Réf fabricant: 003277895	avec délai sur devis
	101 page 1	Porte fonte noir	Extraflame Réf fabricant: 003278155	avec délai sur devis
	102 page 3	Brasier fonte	Extraflame Réf fabricant: 003278198	avec délai sur devis
	103 page 3	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278201	avec délai sur devis
	105 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	106 page 1	Rondelle élastique 8 mm	Extraflame Réf fabricant: 006000828	avec délai sur devis
	107 page 3	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	108 page 1	Pivot	Extraflame Réf fabricant: 006277036	avec délai sur devis
	109 page 1	Rouleau porte	Extraflame Réf fabricant: 006277037	avec délai sur devis
	111 page 3	Pivot acier	Extraflame Réf fabricant: 006277075	avec délai sur devis
	112 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	113 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	114 page 3	Paroi fonte	Extraflame Réf fabricant: 007270078	avec délai sur devis
	115 page 3	Paroi fonte	Extraflame Réf fabricant: 007270080	avec délai sur devis
	116 page 3	Paroi fonte	Extraflame Réf fabricant: 007270109	avec délai sur devis
	117 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	118 page 1	Clé hexagonale	Extraflame Réf fabricant: 009278201	avec délai sur devis
	119 page 1	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006773	avec délai sur devis
	120 page 1	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	122 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	124 page 3	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	126 page 3	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Insert Extraflame Comfort P80 (2012) 001272702-000 ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
