Insert Extraflame Comfort P70 H49 (2013) 001277200-000

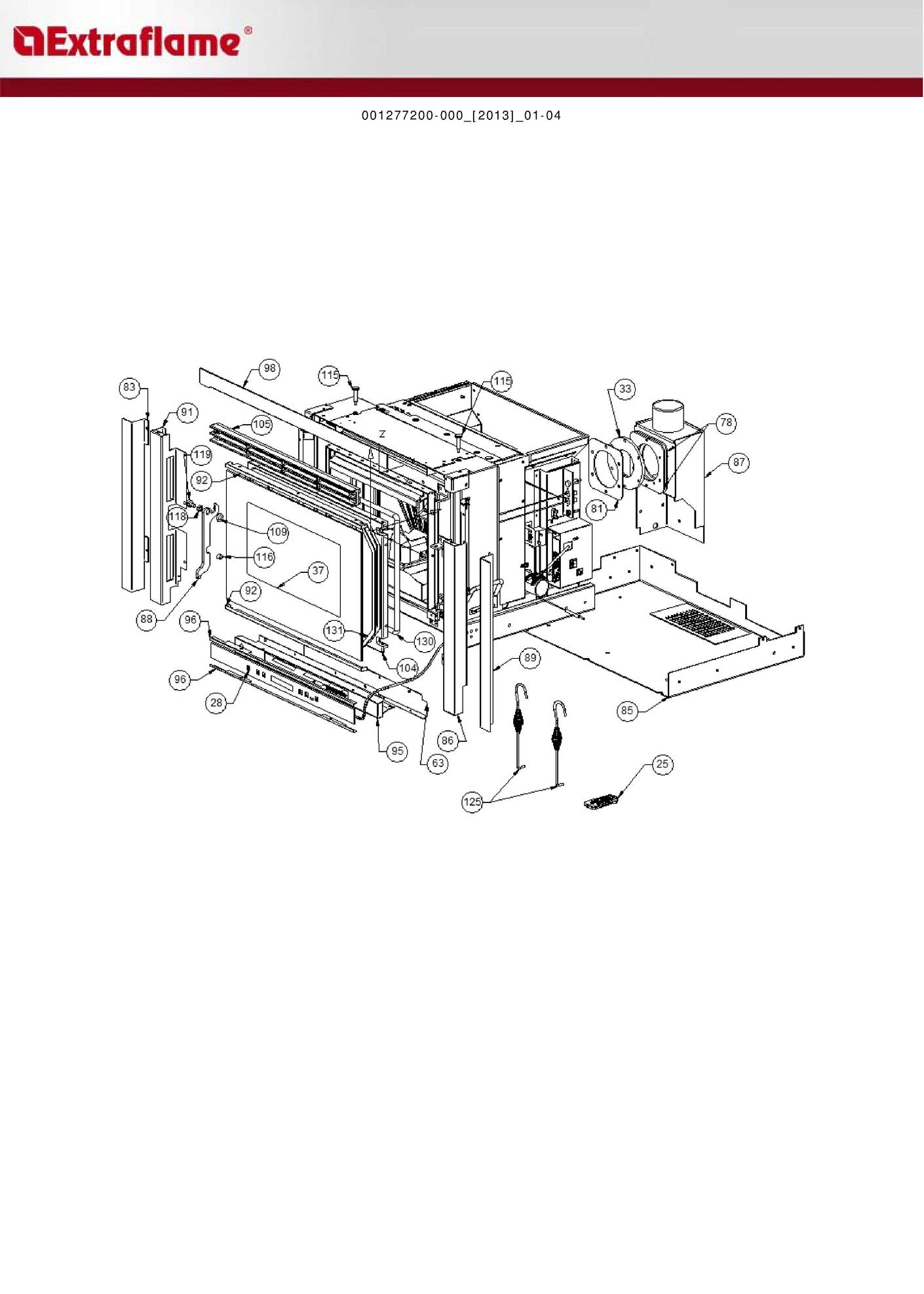

page 1

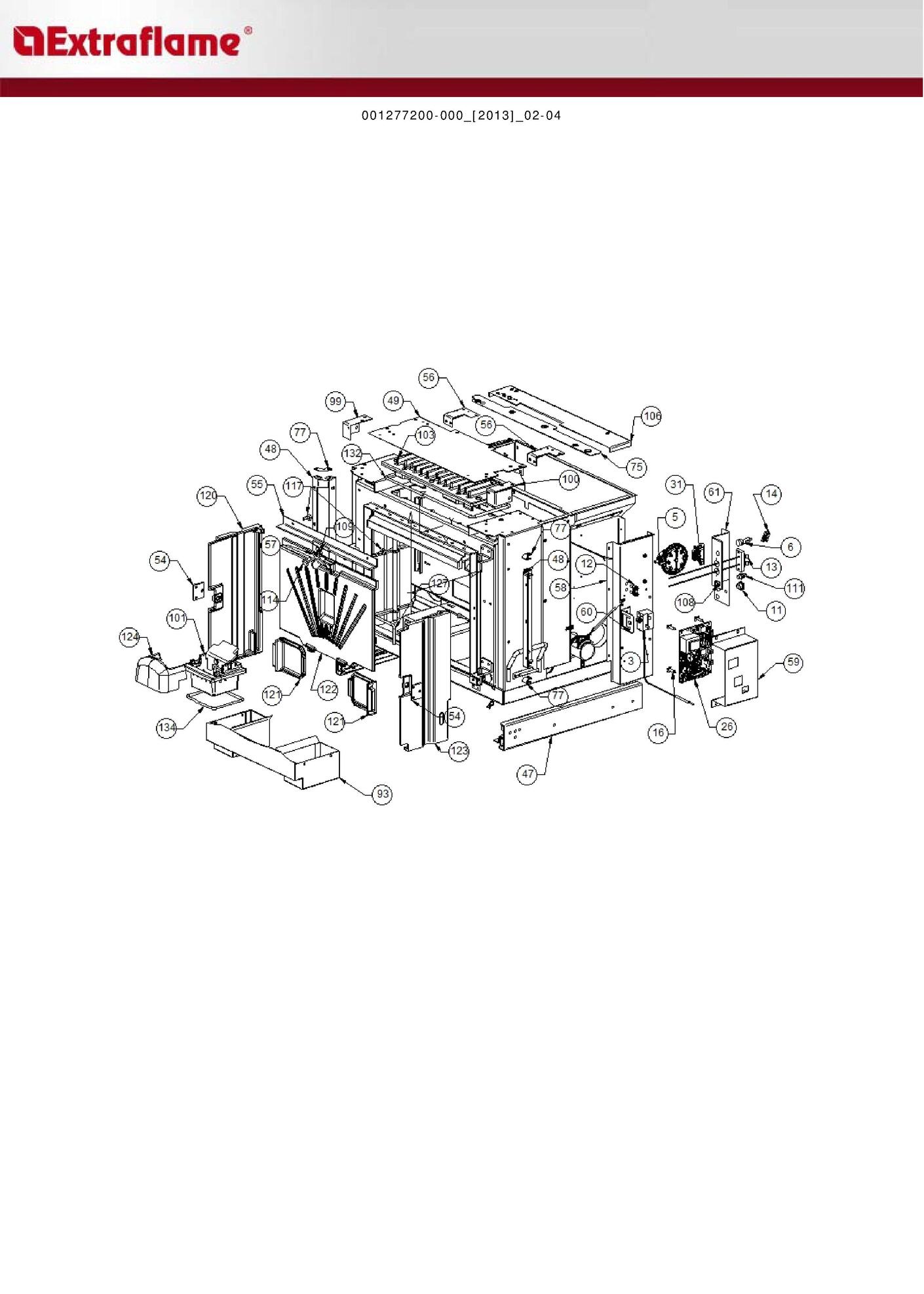

page 3

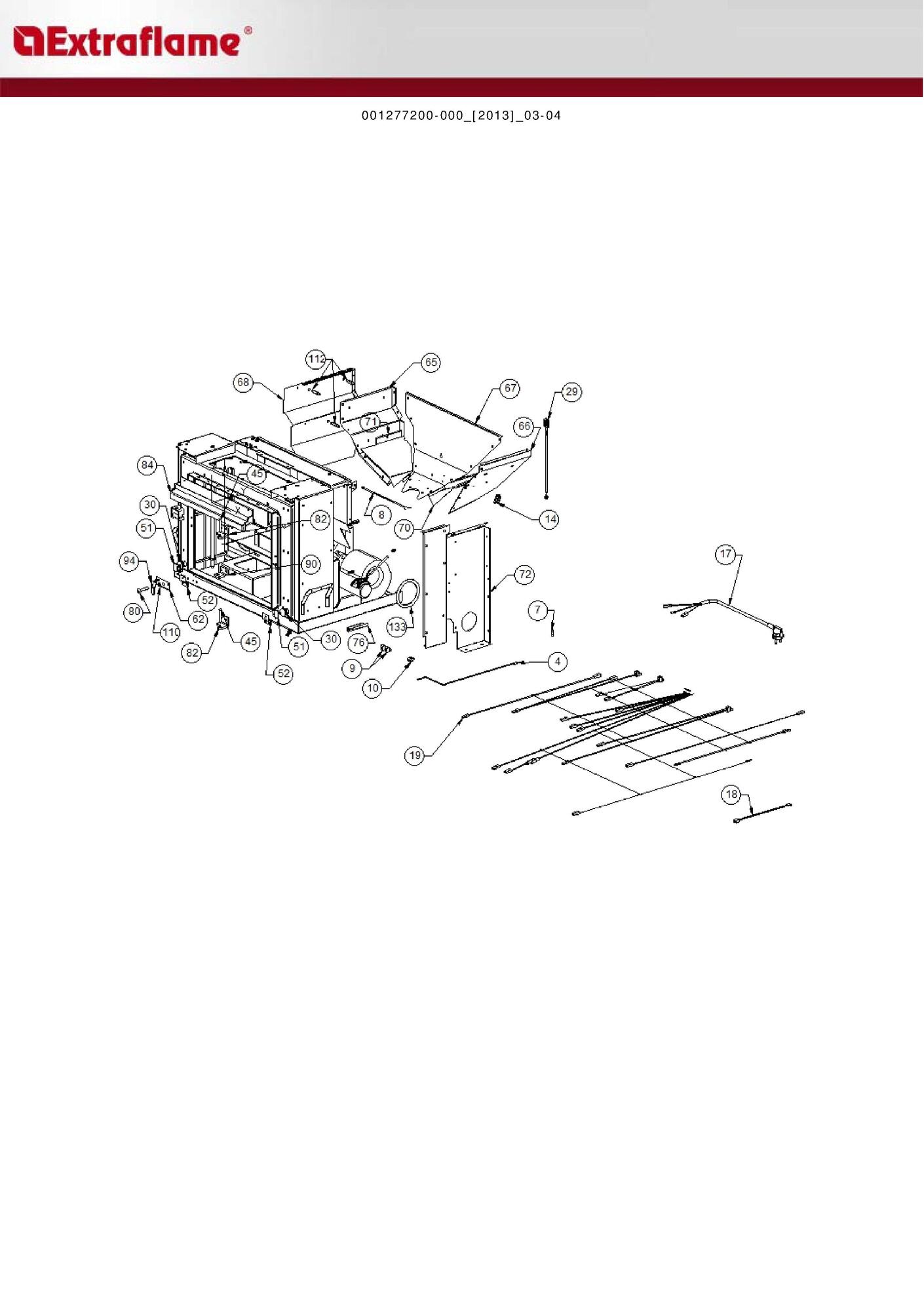

page 5

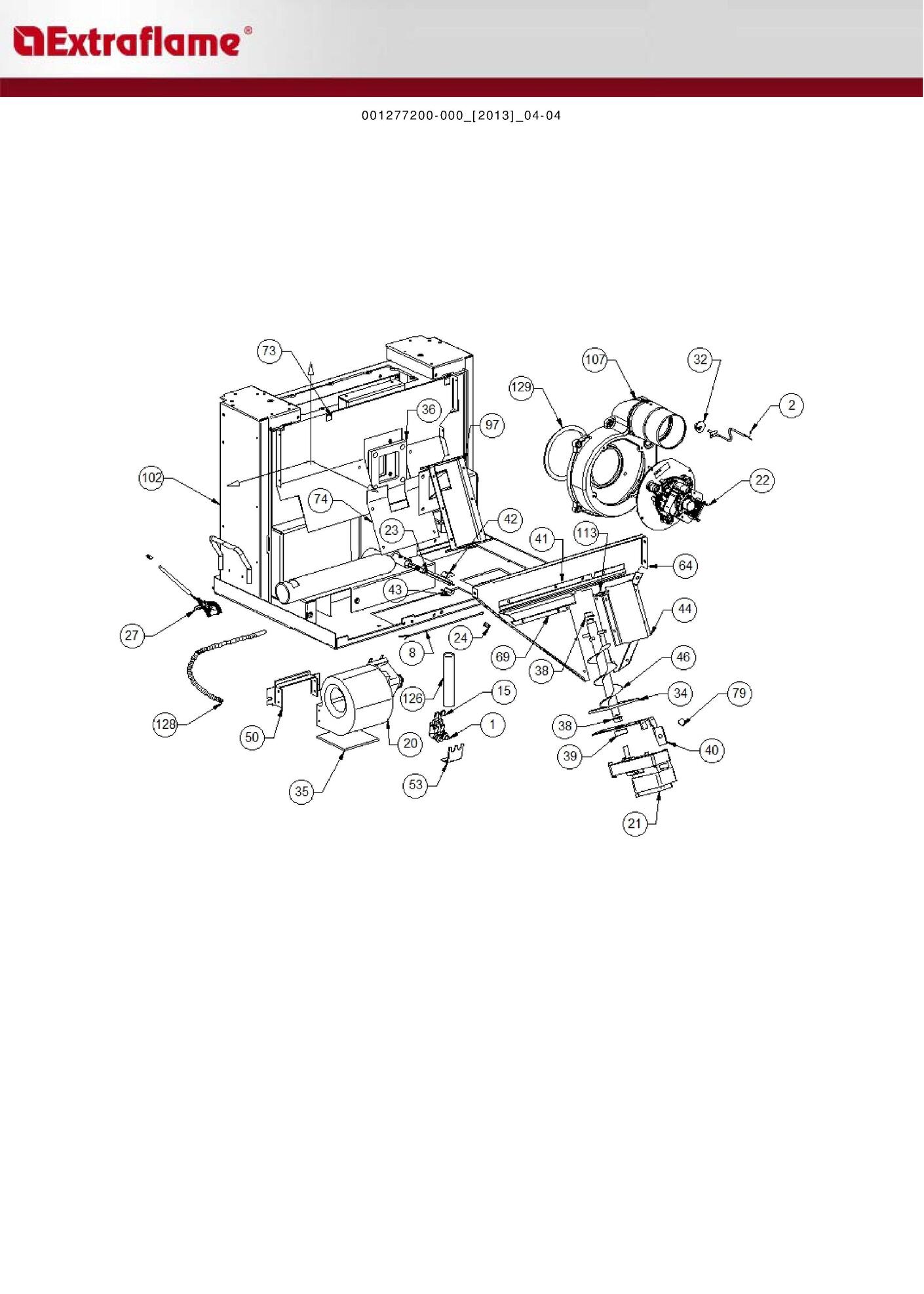

page 7

Position

Schéma

002272591	Télécommande	25
002272604	écran tactile	28
002273300	Garniture silicone 140 mm	33
002276429	Vitrocéramique sérigraphiée 559x362x4 mm	37
002287992	Abri chaleur écran	63
002288068	épaisseur joint fumées	78
003277480	Bague garniture	81
003277974	Cadre latéral noir	83
003277976	Fond cheminée noir	85
003277977	Flanc latéral noir	86
003277978	Ensemble boîtier fumées noir	87
003277979	Poignée porte noir	88
003277981	Cadre latéral noir	89
003277983	Flanc noir	91
003277984	Cadre de fixation de la vitre noir	92
003277990	Support synoptique noir	95
003277991	Cadre de fixation de la vitre noir	96
003277993	Cadre frontal noir	98
003278244	Porte fonte émaillée perforée	104
003278245	Grille fonte noire	105
006000827	Rondelle élastique 10 mm	109
006277111	Rallonge tige racleurs brunie	115
006277120	Douille poignée brunie	116
006277400	Hexagone pour réglage	118
006277401	Pivot laiton	119
009278200	Tisonnier	125
000006773	Garniture/tresse 12 mm	130
000006760	Garniture/tresse 10x3 mm	131

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Insert Extraflame Comfort P70 H49 (2013) 001277200-000

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 7	Microrupteur avec bouton	Extraflame Réf fabricant: 002000544	avec délai sur devis
	2 page 7	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	3 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	4 page 5	Sonde 5000 mm	Extraflame Réf fabricant: 002000568	avec délai sur devis
	5 page 3	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	6 page 3	Porte-fusible	Extraflame Réf fabricant: 002000677	avec délai sur devis
	7 page 5	Fusible 2,5 a	Extraflame Réf fabricant: 002000678	avec délai sur devis
	8 page 5	Sonde	Extraflame Réf fabricant: 002000705	avec délai sur devis
	9 page 5	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	10 page 5	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	11 page 3	Bloque-câble	Extraflame Réf fabricant: 002001328	avec délai sur devis
	11 page 5	Entretoise	Extraflame Réf fabricant: 006207037	avec délai sur devis
	11 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	11 page 5	Rondelle élastique 8 mm	Extraflame Réf fabricant: 006000828	avec délai sur devis
	12 page 3	Bloque-câble	Extraflame Réf fabricant: 002001329	avec délai sur devis
	12 page 7	Gaine de protection 24 mm	Extraflame Réf fabricant: 000006910	avec délai sur devis
	12 page 7	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	12 page 7	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
	13 page 3	Connecteur	Extraflame Réf fabricant: 002001330	avec délai sur devis
	13 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	14 page 3	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	15 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002001687	avec délai sur devis
	16 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	17 page 5	Câble d alimentation	Extraflame Réf fabricant: 002270003	avec délai sur devis
	18 page 5	Câblage électrique	Extraflame Réf fabricant: 002270311	avec délai sur devis
	19 page 5	Câblage électrique	Extraflame Réf fabricant: 002270365	avec délai sur devis
	20 page 7	Moteur centrifuge	Extraflame Réf fabricant: 002271020	avec délai sur devis
	21 page 7	Motoréducteur	Extraflame Réf fabricant: 002271032	avec délai sur devis
	22 page 7	Moteur sortie fumée	Extraflame Réf fabricant: 002271033	avec délai sur devis
	22 page 7	Traduction non disponible	Extraflame Réf fabricant: 002272616	avec délai sur devis
	23 page 7	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	24 page 7	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	25 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	26 page 3	Carte électronique	Extraflame Réf fabricant: 002272599	avec délai sur devis
	27 page 7	Carte électronique	Extraflame Réf fabricant: 002272601	avec délai sur devis
	28 page 1	écran tactile	Extraflame Réf fabricant: 002272604	avec délai sur devis
	29 page 5	Capteur de niveau du pellet	Extraflame Réf fabricant: 002272607	avec délai sur devis
	30 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273023	avec délai sur devis
	31 page 3	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	32 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	33 page 1	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273300	avec délai sur devis
	34 page 7	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	35 page 7	Protection moteur silicone	Extraflame Réf fabricant: 002273320	avec délai sur devis
	36 page 7	Isolant logement spirale	Extraflame Réf fabricant: 002273321	avec délai sur devis
	37 page 1	Vitrocéramique sérigraphiée 559x362x4 mm	Extraflame Réf fabricant: 002276429	avec délai sur devis
	38 page 7	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	39 page 7	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	40 page 7	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	41 page 7	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	42 page 7	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	43 page 7	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	44 page 7	Couvercle spirale	Extraflame Réf fabricant: 002279323	avec délai sur devis
	45 page 5	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	46 page 7	Spirale pellet	Extraflame Réf fabricant: 002287336	avec délai sur devis
	47 page 3	Paire de rails	Extraflame Réf fabricant: 002287937	avec délai sur devis
	48 page 3	Support cadres latéraux zingué	Extraflame Réf fabricant: 002287938	avec délai sur devis
	49 page 3	Fermeture carter central	Extraflame Réf fabricant: 002287939	avec délai sur devis
	50 page 7	Support moteur zingué	Extraflame Réf fabricant: 002287940	avec délai sur devis
	51 page 5	étrier de protection du caoutchouc zingué	Extraflame Réf fabricant: 002287942	avec délai sur devis
	52 page 5	étrier de support synoptique zingué	Extraflame Réf fabricant: 002287943	avec délai sur devis
	53 page 7	étrier zingué	Extraflame Réf fabricant: 002287944	avec délai sur devis
	54 page 3	Plaque zinguée	Extraflame Réf fabricant: 002287960	avec délai sur devis
	55 page 3	Déflecteur acier	Extraflame Réf fabricant: 002287961	avec délai sur devis
	56 page 3	étrier tiroir à pellet zingué	Extraflame Réf fabricant: 002287965	avec délai sur devis
	57 page 3	Verrou de verrouillage fontes	Extraflame Réf fabricant: 002287966	avec délai sur devis
	58 page 3	Fermeture réservoir zinguée	Extraflame Réf fabricant: 002287975	avec délai sur devis
	59 page 3	Protection carte électronique zinguée	Extraflame Réf fabricant: 002287976	avec délai sur devis
	60 page 3	étrier zingué	Extraflame Réf fabricant: 002287977	avec délai sur devis
	61 page 3	Socle câble alimentation zingué	Extraflame Réf fabricant: 002287978	avec délai sur devis
	62 page 5	Plaquette verrou zinguée	Extraflame Réf fabricant: 002287979	avec délai sur devis
	63 page 1	Abri chaleur écran	Extraflame Réf fabricant: 002287992	avec délai sur devis
	64 page 7	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002287995	avec délai sur devis
	65 page 5	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002287996	avec délai sur devis
	66 page 5	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002287997	avec délai sur devis
	67 page 5	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002287998	avec délai sur devis
	68 page 5	Séparateur de chaleur zingué	Extraflame Réf fabricant: 002288001	avec délai sur devis
	69 page 7	équerre zinguée	Extraflame Réf fabricant: 002288003	avec délai sur devis
	70 page 5	Rampe réservoir droit	Extraflame Réf fabricant: 002288005	avec délai sur devis
	71 page 5	Rampe réservoir gauche	Extraflame Réf fabricant: 002288006	avec délai sur devis
	72 page 5	Panneau réservoir zingué	Extraflame Réf fabricant: 002288007	avec délai sur devis
	73 page 7	Séparateur de chaleur zingué	Extraflame Réf fabricant: 002288047	avec délai sur devis
	74 page 7	Séparateur de chaleur zingué	Extraflame Réf fabricant: 002288048	avec délai sur devis
	75 page 3	Tôle de blocage filet	Extraflame Réf fabricant: 002288051	avec délai sur devis
	76 page 5	Goulotte câble écran zinguée	Extraflame Réf fabricant: 002288052	avec délai sur devis
	77 page 3	Renfort zingué	Extraflame Réf fabricant: 002288058	avec délai sur devis
	78 page 1	épaisseur joint fumées	Extraflame Réf fabricant: 002288068	avec délai sur devis
	79 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	80 page 5	Vis fraisée m8x35	Extraflame Réf fabricant: 003277085	avec délai sur devis
	81 page 1	Bague garniture	Extraflame Réf fabricant: 003277480	avec délai sur devis
	82 page 5	Charnière porte noir	Extraflame Réf fabricant: 003277973	avec délai sur devis
	83 page 1	Cadre latéral noir	Extraflame Réf fabricant: 003277974	avec délai sur devis
	84 page 5	Déflecteur supérieur noir	Extraflame Réf fabricant: 003277975	avec délai sur devis
	85 page 1	Fond cheminée noir	Extraflame Réf fabricant: 003277976	avec délai sur devis
	86 page 1	Flanc latéral noir	Extraflame Réf fabricant: 003277977	avec délai sur devis
	87 page 1	Ensemble boîtier fumées noir	Extraflame Réf fabricant: 003277978	avec délai sur devis
	88 page 1	Poignée porte noir	Extraflame Réf fabricant: 003277979	avec délai sur devis
	89 page 1	Cadre latéral noir	Extraflame Réf fabricant: 003277981	avec délai sur devis
	90 page 5	étrier de blocage porte noir	Extraflame Réf fabricant: 003277982	avec délai sur devis
	91 page 1	Flanc noir	Extraflame Réf fabricant: 003277983	avec délai sur devis
	92 page 1	Cadre de fixation de la vitre noir	Extraflame Réf fabricant: 003277984	avec délai sur devis
	93 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277985	avec délai sur devis
	94 page 5	Verrou de verrouillage	Extraflame Réf fabricant: 003277987	avec délai sur devis
	95 page 1	Support synoptique noir	Extraflame Réf fabricant: 003277990	avec délai sur devis
	96 page 1	Cadre de fixation de la vitre noir	Extraflame Réf fabricant: 003277991	avec délai sur devis
	97 page 7	Logement spirale noir	Extraflame Réf fabricant: 003277992	avec délai sur devis
	98 page 1	Cadre frontal noir	Extraflame Réf fabricant: 003277993	avec délai sur devis
	99 page 3	étrier gauche noir	Extraflame Réf fabricant: 003277994	avec délai sur devis
	100 page 3	étrier droit noir	Extraflame Réf fabricant: 003277995	avec délai sur devis
	101 page 3	Brasier fonte avec diviseur et pivot	Extraflame Réf fabricant: 003278221	avec délai sur devis
	102 page 7	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278240	avec délai sur devis
	103 page 3	échangeur fonte noir	Extraflame Réf fabricant: 003278241	avec délai sur devis
	104 page 1	Porte fonte émaillée perforée	Extraflame Réf fabricant: 003278244	avec délai sur devis
	105 page 1	Grille fonte noire	Extraflame Réf fabricant: 003278245	avec délai sur devis
	106 page 3	Grille protection pellet noir	Extraflame Réf fabricant: 003278506	avec délai sur devis
	107 page 7	Ensemble coque vis sans fin	Extraflame Réf fabricant: 004278166	avec délai sur devis
	108 page 3	"écrou 1/8""	Extraflame Réf fabricant: 006000710	avec délai sur devis
	109 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	111 page 3	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	114 page 3	Pivot acier inox	Extraflame Réf fabricant: 006277110	avec délai sur devis
	115 page 1	Rallonge tige racleurs brunie	Extraflame Réf fabricant: 006277111	avec délai sur devis
	116 page 1	Douille poignée brunie	Extraflame Réf fabricant: 006277120	avec délai sur devis
	117 page 3	Pivot inox de fixation du déflecteur	Extraflame Réf fabricant: 006277121	avec délai sur devis
	118 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	119 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	120 page 3	Paroi fonte	Extraflame Réf fabricant: 007270223	avec délai sur devis
	121 page 3	Couvercle d inspection fonte	Extraflame Réf fabricant: 007270224	avec délai sur devis
	122 page 3	Paroi fonte	Extraflame Réf fabricant: 007270225	avec délai sur devis
	123 page 3	Paroi fonte	Extraflame Réf fabricant: 007270226	avec délai sur devis
	124 page 3	Plaque foyère fonte	Extraflame Réf fabricant: 007270231	avec délai sur devis
	125 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	127 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	130 page 1	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006773	avec délai sur devis
	131 page 1	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	132 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Insert Extraflame Comfort P70 H49 (2013) 001277200-000 ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
