Insert Extraflame Comfort Mini (2011) 001271104-000

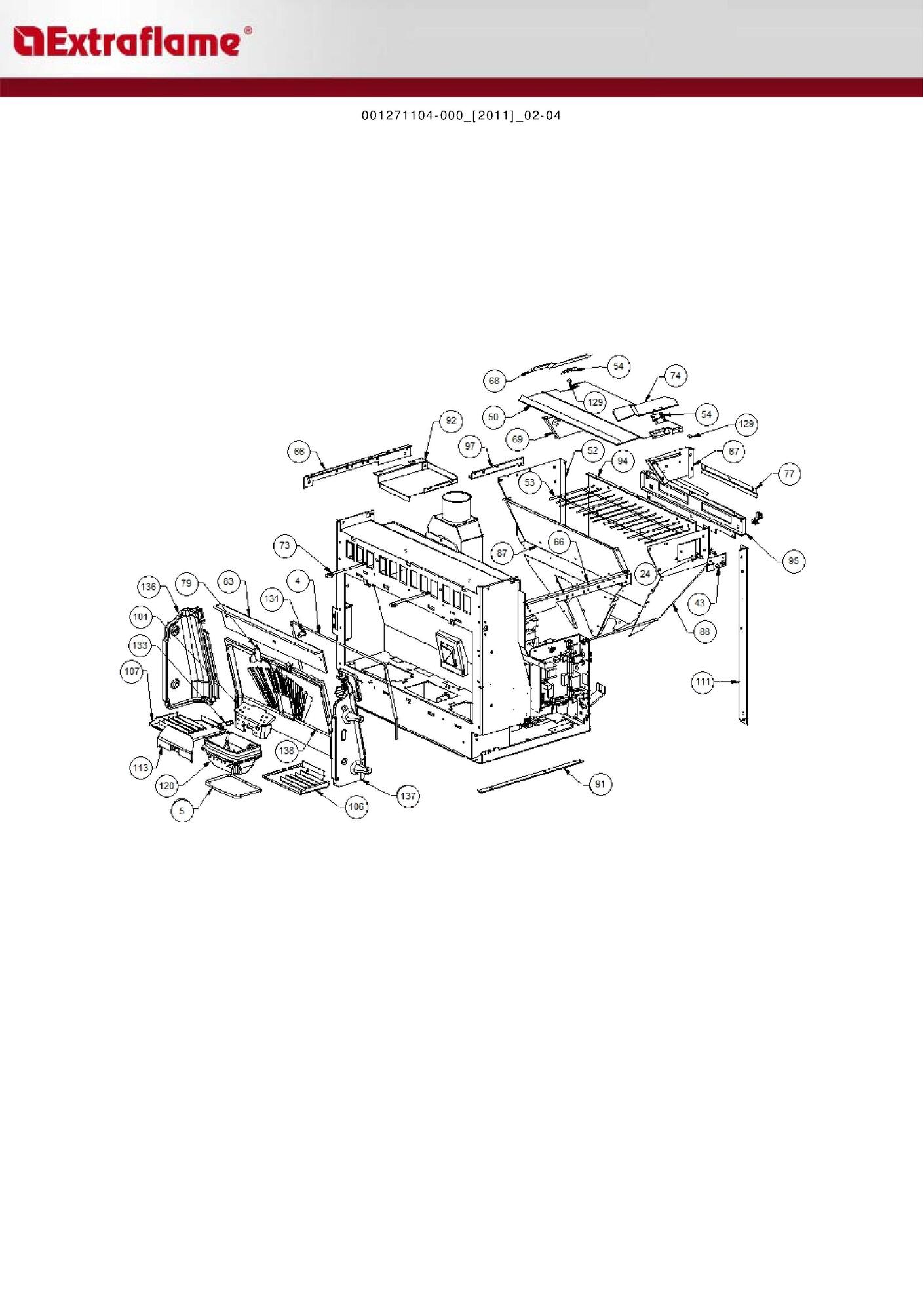

page 1

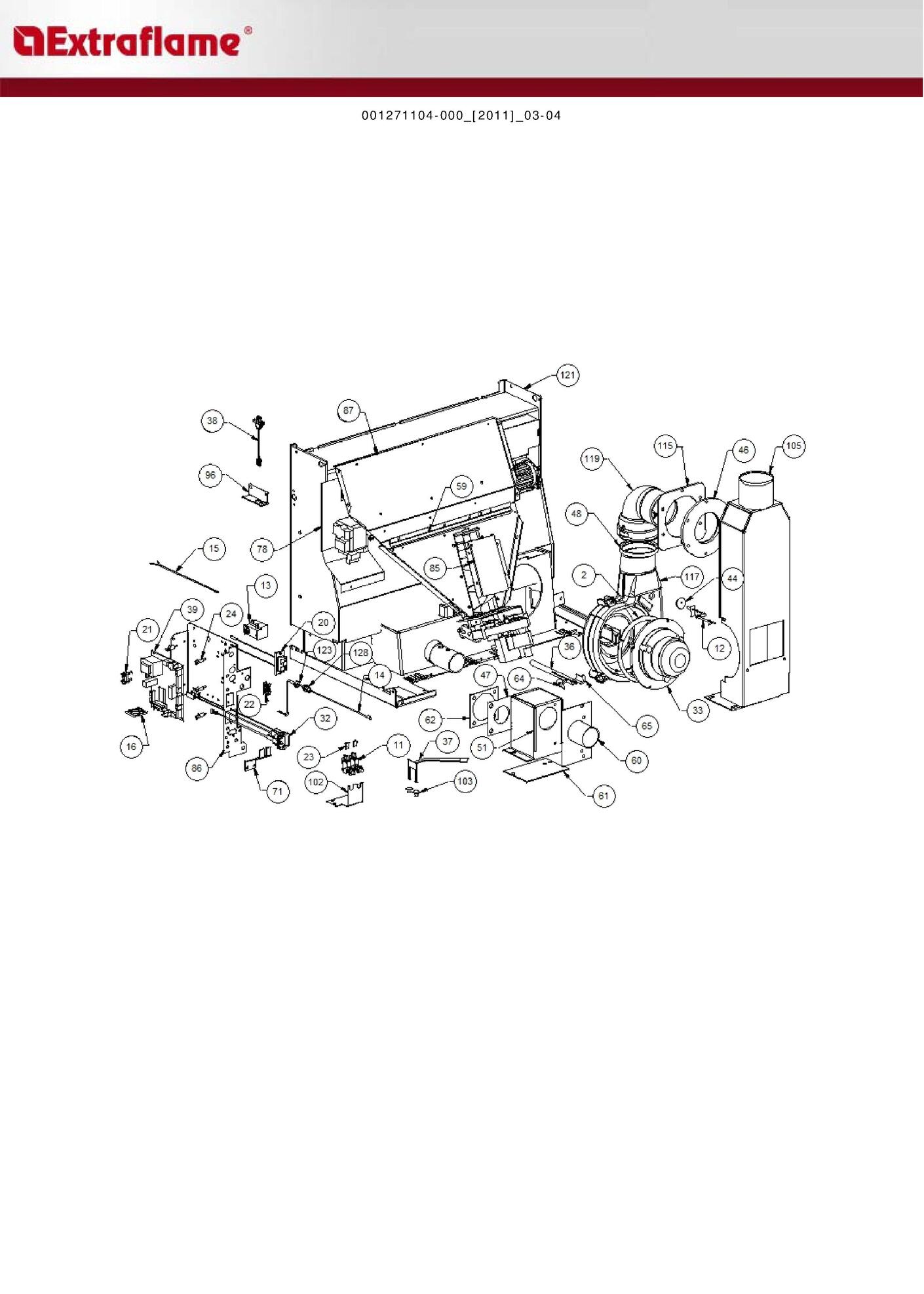

page 3

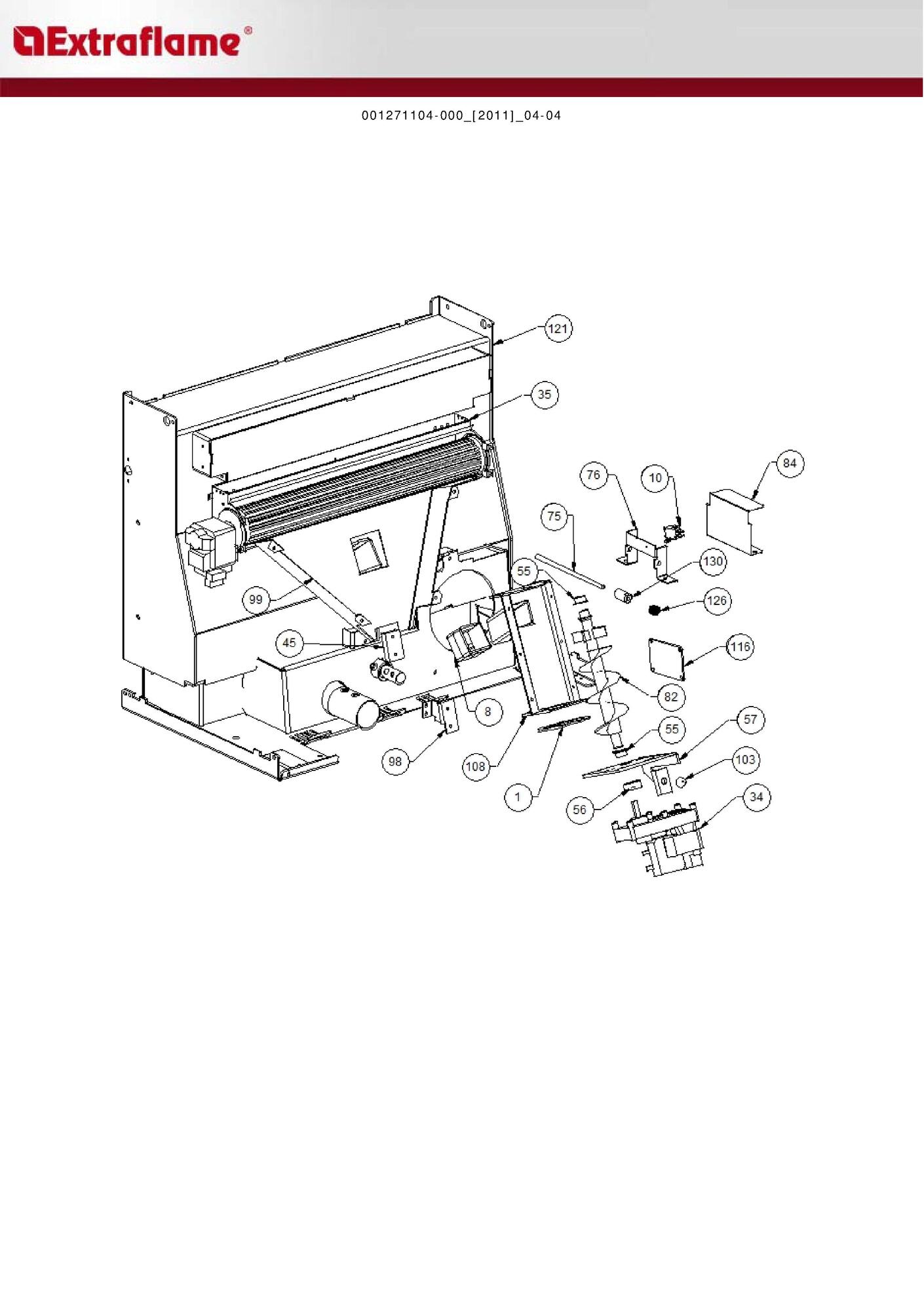

page 5

Position

Schéma

000006762	Garniture/tresse 6 mm	4
000006762	Garniture/tresse 6 mm	5
002006202	Entretoise carte	24
002272567	Carte électronique	43
002277227	Goulotte chargement	50
002277308	Paroi réservoir zinguée	52
002277309	Grille chromée	53
002277403	Charnière couvercle réservoir noir	54
002277740	Profil latéral	66
002278009	équerre goulotte zinguée	67
002278010	Ridelle goulotte zinguée	68
002278013	équerre goulotte zinguée	69
002278023	Tige guide racleurs	73
002278030	Ridelle goulotte zinguée	74
002278052	équerre protection antenne	77
002278168	Verrou bloque-fonte	79
002278610	Déflecteur pour fonte extractible	83
002279372	Paroi antérieure réservoir zinguée	87
002279373	Flanc réservoir	88
002279406	épaisseur 2 mm zingué	91
002279408	Grille protection pellet	92
002279410	Paroi postérieure réservoir zinguée	94
002279411	Support postérieur noir	95
002279413	Renfort réservoir zingué	97
002279717	Diviseur brasier acier	101
003277092	Tiroir cendres noir	106
003277093	Tiroir cendres noir	107
003277367	Cornière noire	111
003278198	Brasier fonte	120
006008600	Douille	129
006277023	Pivot acier	131
006277075	Pivot acier	133
007270078	Paroi fonte	136
007270080	Paroi fonte	137
007270109	Paroi fonte	138

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Insert Extraflame Comfort Mini (2011) 001271104-000

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	4 page 1	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	8 page 5	Garniture/tresse 20x2 mm	Extraflame Réf fabricant: 000006775	avec délai sur devis
	10 page 5	Microrupteur avec levier	Extraflame Réf fabricant: 002000538	avec délai sur devis
	11 page 3	Microrupteur avec bouton	Extraflame Réf fabricant: 002000541	avec délai sur devis
	12 page 3	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	13 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	14 page 3	Sonde 5000 mm	Extraflame Réf fabricant: 002000568	avec délai sur devis
	15 page 3	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	16 page 3	Chronothermostat	Extraflame Réf fabricant: 002000586	avec délai sur devis
	20 page 3	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	21 page 3	Bloque-câble	Extraflame Réf fabricant: 002001329	avec délai sur devis
	22 page 3	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	23 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002001687	avec délai sur devis
	24 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	32 page 3	Fiche tripolaire	Extraflame Réf fabricant: 002270302	avec délai sur devis
	33 page 3	Moteur sortie fumée	Extraflame Réf fabricant: 002271001	avec délai sur devis
	34 page 5	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	35 page 5	Ventilateur tangentiel 480 mm	Extraflame Réf fabricant: 002271012	avec délai sur devis
	36 page 3	Bougie allumage 300 w câble 500 mm	Extraflame Réf fabricant: 002271030	avec délai sur devis
	37 page 3	Carte électronique	Extraflame Réf fabricant: 002272515	avec délai sur devis
	38 page 3	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	39 page 3	Carte électronique	Extraflame Réf fabricant: 002272563	avec délai sur devis
	43 page 1	Carte électronique	Extraflame Réf fabricant: 002272567	avec délai sur devis
	44 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	45 page 5	Garniture	Extraflame Réf fabricant: 002273022	avec délai sur devis
	46 page 3	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273300	avec délai sur devis
	47 page 3	Garniture silicone 82x82x2 mm	Extraflame Réf fabricant: 002273302	avec délai sur devis
	48 page 3	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	50 page 1	Goulotte chargement	Extraflame Réf fabricant: 002277227	avec délai sur devis
	51 page 3	Boîtier prise d air noir	Extraflame Réf fabricant: 002277252	avec délai sur devis
	52 page 1	Paroi réservoir zinguée	Extraflame Réf fabricant: 002277308	avec délai sur devis
	53 page 1	Grille chromée	Extraflame Réf fabricant: 002277309	avec délai sur devis
	54 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	55 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	56 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	57 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	59 page 3	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	60 page 3	Bride tuyau d aspiration noir	Extraflame Réf fabricant: 002277492	avec délai sur devis
	61 page 3	Fermeture prise air noir	Extraflame Réf fabricant: 002277493	avec délai sur devis
	62 page 3	Bride garniture noir	Extraflame Réf fabricant: 002277497	avec délai sur devis
	64 page 3	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	65 page 3	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	66 page 1	Profil latéral	Extraflame Réf fabricant: 002277740	avec délai sur devis
	67 page 1	équerre goulotte zinguée	Extraflame Réf fabricant: 002278009	avec délai sur devis
	68 page 1	Ridelle goulotte zinguée	Extraflame Réf fabricant: 002278010	avec délai sur devis
	69 page 1	équerre goulotte zinguée	Extraflame Réf fabricant: 002278013	avec délai sur devis
	71 page 3	équerre bloque-câble zinguée	Extraflame Réf fabricant: 002278016	avec délai sur devis
	73 page 1	Tige guide racleurs	Extraflame Réf fabricant: 002278023	avec délai sur devis
	74 page 1	Ridelle goulotte zinguée	Extraflame Réf fabricant: 002278030	avec délai sur devis
	75 page 5	Tige microrupteur	Extraflame Réf fabricant: 002278039	avec délai sur devis
	76 page 5	équerre microrupteur zinguée	Extraflame Réf fabricant: 002278040	avec délai sur devis
	77 page 1	équerre protection antenne	Extraflame Réf fabricant: 002278052	avec délai sur devis
	78 page 3	Déflecteur protection tangentielle	Extraflame Réf fabricant: 002278061	avec délai sur devis
	79 page 1	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	82 page 5	Spirale pellet	Extraflame Réf fabricant: 002278403	avec délai sur devis
	83 page 1	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002278610	avec délai sur devis
	84 page 5	Déflecteur microrupteur	Extraflame Réf fabricant: 002278868	avec délai sur devis
	85 page 3	Couvercle spirale	Extraflame Réf fabricant: 002279323	avec délai sur devis
	86 page 3	Support carte électronique zingué	Extraflame Réf fabricant: 002279324	avec délai sur devis
	87 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279372	avec délai sur devis
	88 page 1	Flanc réservoir	Extraflame Réf fabricant: 002279373	avec délai sur devis
	91 page 1	épaisseur 2 mm zingué	Extraflame Réf fabricant: 002279406	avec délai sur devis
	92 page 1	Grille protection pellet	Extraflame Réf fabricant: 002279408	avec délai sur devis
	94 page 1	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002279410	avec délai sur devis
	95 page 1	Support postérieur noir	Extraflame Réf fabricant: 002279411	avec délai sur devis
	96 page 3	équerre câblage zinguée	Extraflame Réf fabricant: 002279412	avec délai sur devis
	97 page 1	Renfort réservoir zingué	Extraflame Réf fabricant: 002279413	avec délai sur devis
	98 page 5	équerre bride motoréducteur	Extraflame Réf fabricant: 002279414	avec délai sur devis
	99 page 5	Carter réservoir zingué	Extraflame Réf fabricant: 002279429	avec délai sur devis
	101 page 1	Diviseur brasier acier	Extraflame Réf fabricant: 002279717	avec délai sur devis
	102 page 3	étrier microrupteur	Extraflame Réf fabricant: 002279848	avec délai sur devis
	103 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	105 page 3	Ensemble convoyeur fumée noir	Extraflame Réf fabricant: 003277086	avec délai sur devis
	106 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277092	avec délai sur devis
	107 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277093	avec délai sur devis
	108 page 5	Ensemble tuyau d alimentation pellet noir	Extraflame Réf fabricant: 003277217	avec délai sur devis
	111 page 1	Cornière noire	Extraflame Réf fabricant: 003277367	avec délai sur devis
	113 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277411	avec délai sur devis
	115 page 3	Bague garniture	Extraflame Réf fabricant: 003277480	avec délai sur devis
	116 page 5	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	117 page 3	Coque fonte noire	Extraflame Réf fabricant: 003278070	avec délai sur devis
	119 page 3	Courbe fonte noire	Extraflame Réf fabricant: 003278142	avec délai sur devis
	120 page 1	Brasier fonte	Extraflame Réf fabricant: 003278198	avec délai sur devis
	121 page 3	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278201	avec délai sur devis
	123 page 3	"écrou 1/8"	Extraflame Réf fabricant: 006000710	avec délai sur devis
	126 page 5	Ressort	Extraflame Réf fabricant: 006003000	avec délai sur devis
	128 page 3	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	129 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	130 page 5	Cylindre fer	Extraflame Réf fabricant: 006277005	avec délai sur devis
	131 page 1	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	133 page 1	Pivot acier	Extraflame Réf fabricant: 006277075	avec délai sur devis
	136 page 1	Paroi fonte	Extraflame Réf fabricant: 007270078	avec délai sur devis
	137 page 1	Paroi fonte	Extraflame Réf fabricant: 007270080	avec délai sur devis
	138 page 1	Paroi fonte	Extraflame Réf fabricant: 007270109	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Insert Extraflame Comfort Mini (2011) 001271104-000 ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
