Poêle Extraflame Sharon Plus Crystal (2021)

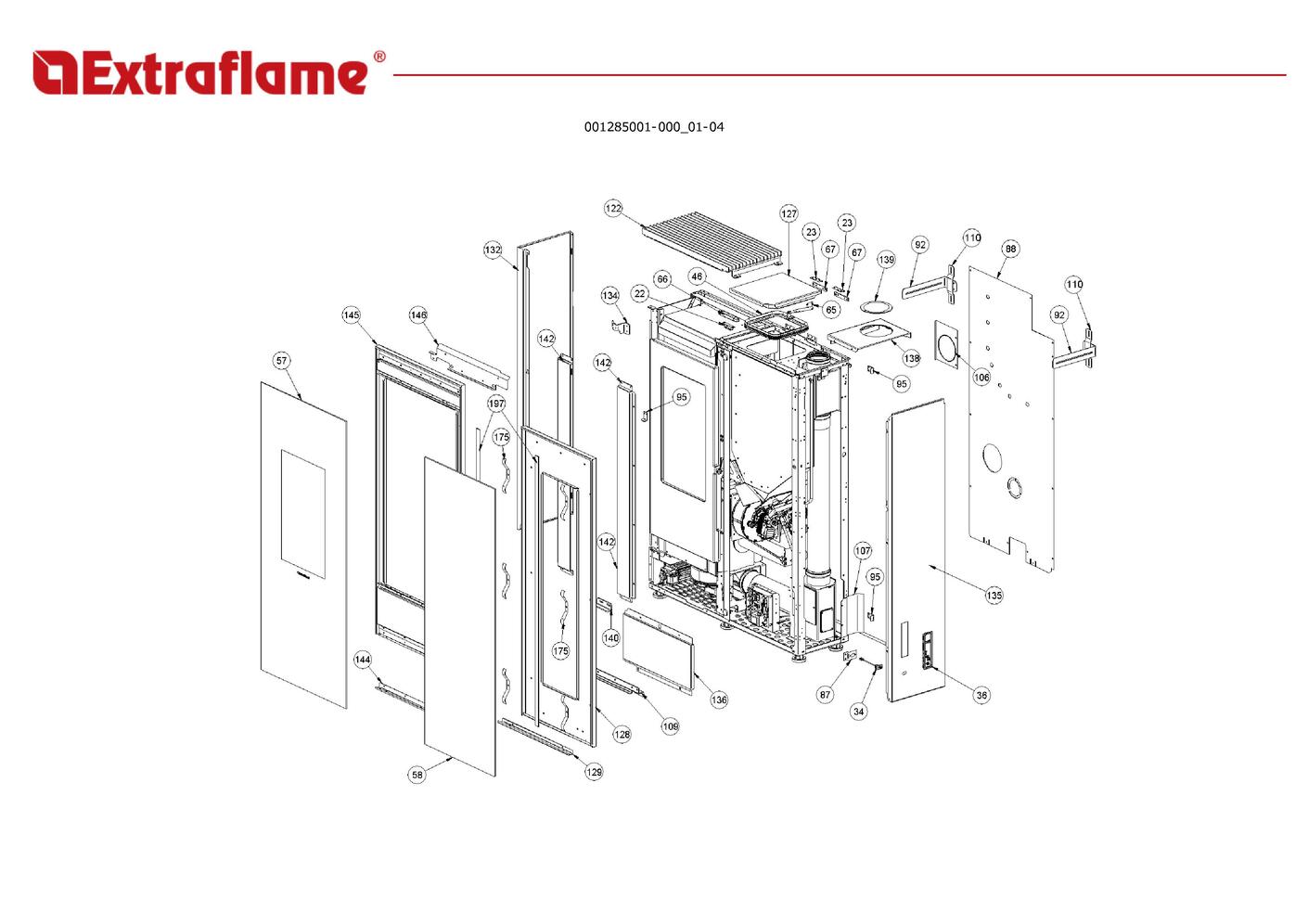

page 1

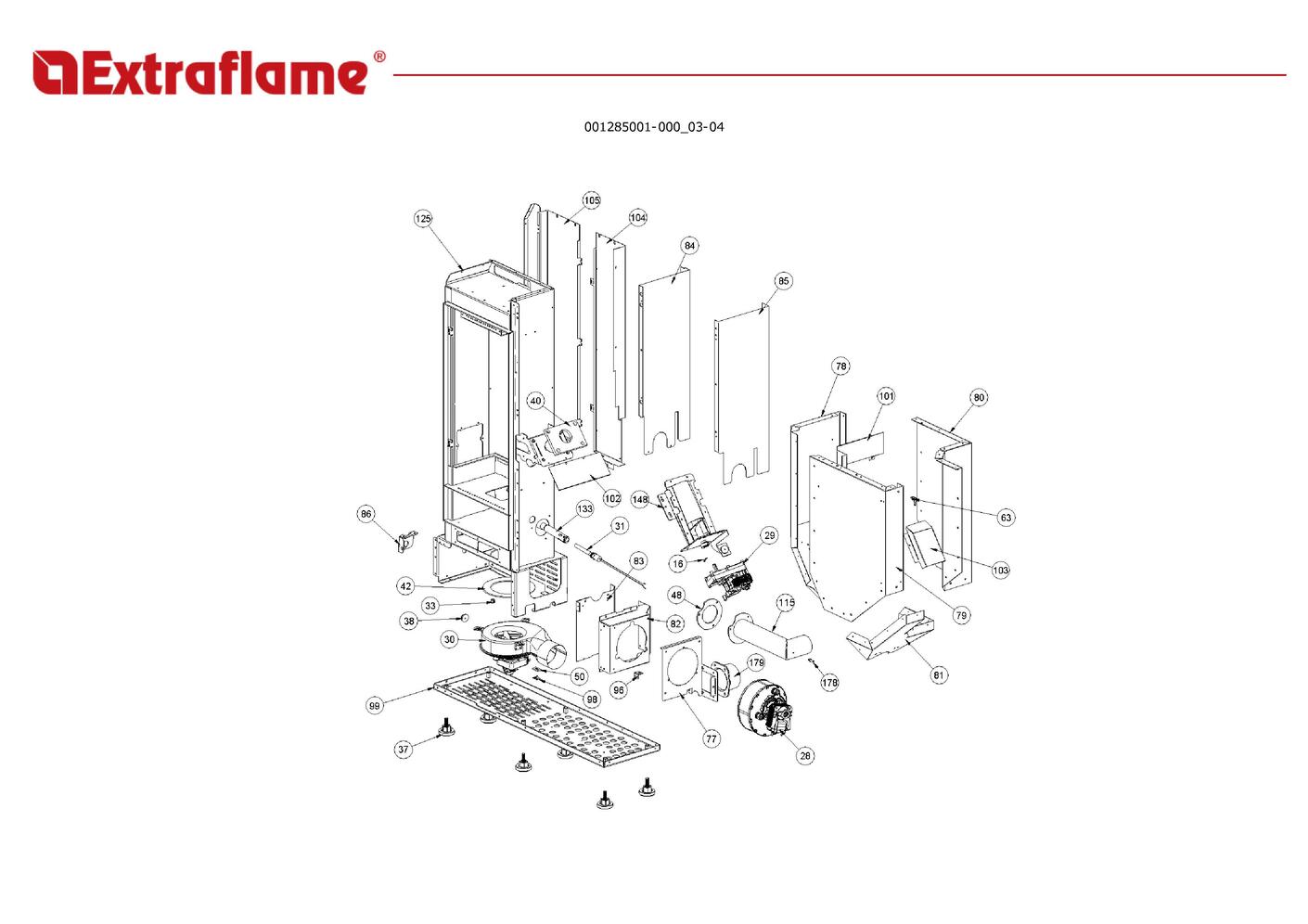

page 4

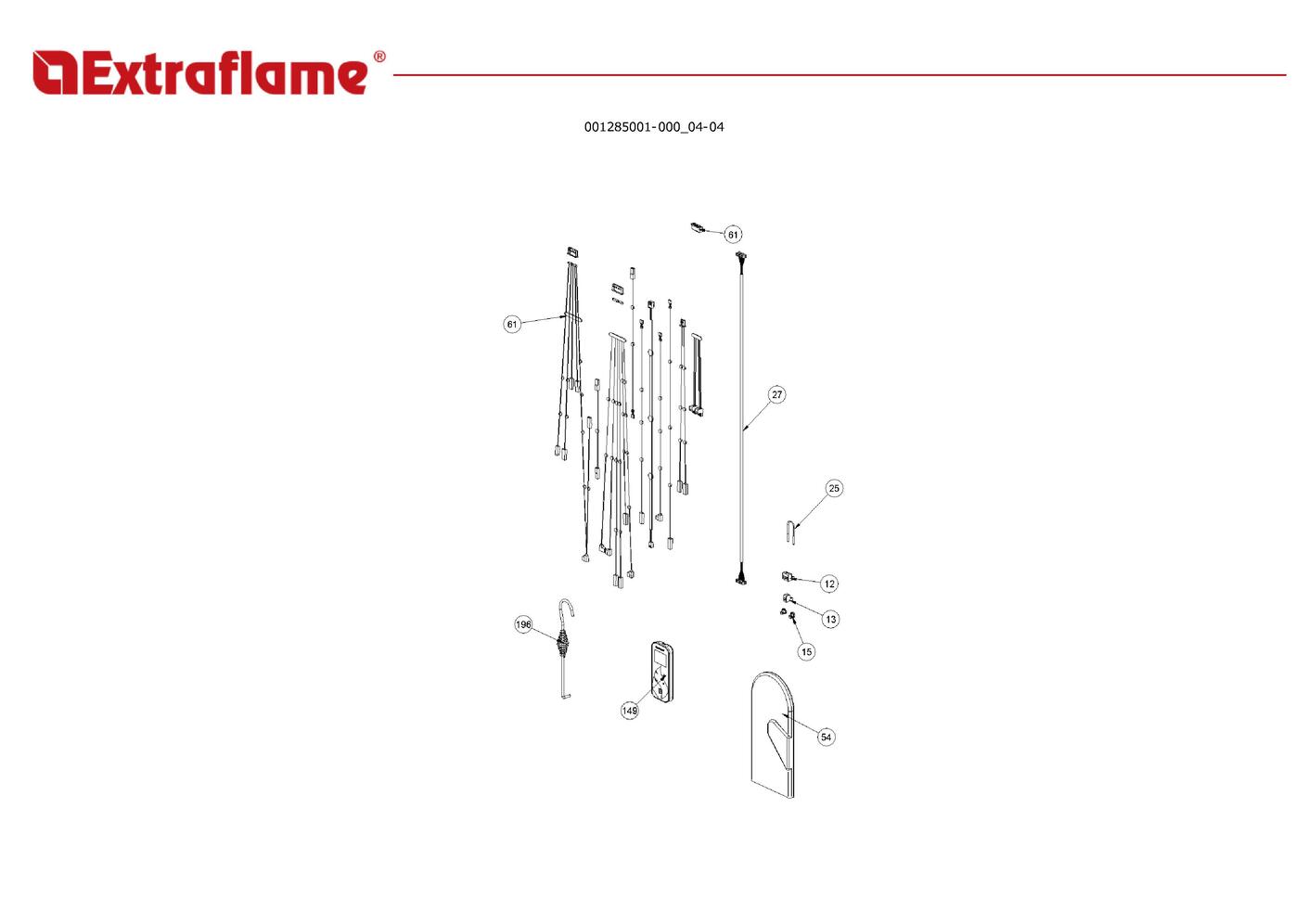

page 7

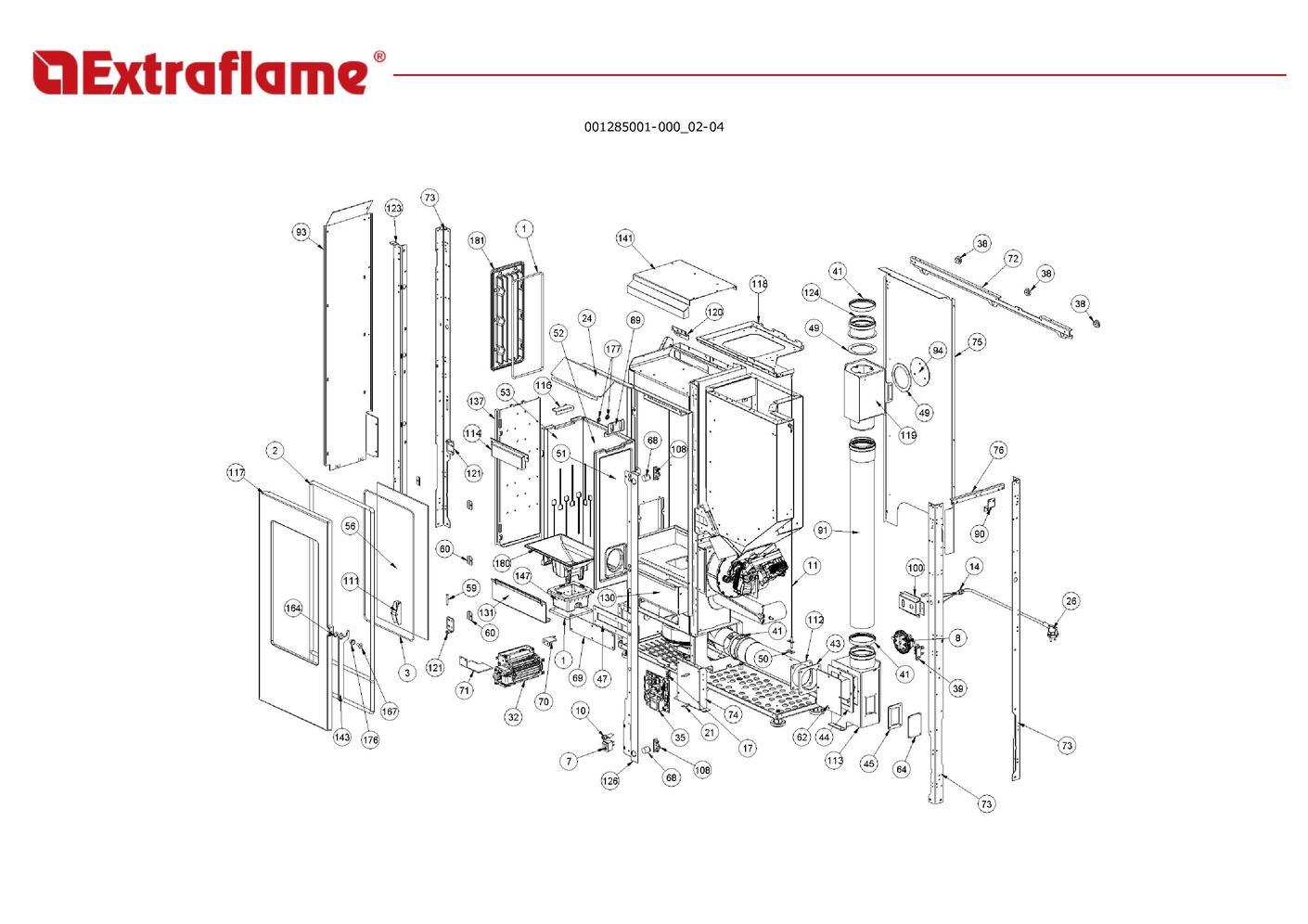

page 9

Position

Schéma

002006216	Fermeture magnétique à déclic	22
002208066	Charnière couvercle réservoir noir	23
002272551	Câble électrique	34
002272751	Carte d urgence radio + wifi	36
002273389	Garniture silicone	46
002276553	Verre ceramique ser. 1116x484x5	57
002276554	Verre noir temp serig. 1118x399x5	58
002290980	Tige à ressort	65
002291475	Support angulaire zingué	66
002292032	étrier zingué	67
002292702	Supp.zn comp.sharon	87
002292705	Poteau perforé en zn net.	88
002292891	Support de fixation murale zn	92
002292901	Supp.zn pour l esthétique	95
002293093	Boîte support fumée prot.zn	106
002293094	Tableau d urgence du capot zn	107
002293096	Support zn pour remplacer le panneau de verre	109
002293098	Support mural fixe zn	110
003280466	Sablage et peinture ass.gri.	122
003280474	Ass.cop.serb.nero	127
003280475	Ass. panneau de verre n.	128
003280478	Sup inflammable verre noir	129
003280751	Cté gauche noir	132
003280753	Cul de charnière supérieure noir	134
003280754	Cté droit noir	135
003280755	Protection inferieure noir	136
003280758	Couvercle de couvercle de sortie de fumée noire	138
003280759	Disque fermé fumée noire	139
003280760	Ass.cern.inf.vern.nero	140
003280762	Couvercle extérieur en verre n.	142
003280764	Porte verre noire sup inf.	144
003280765	Porte exterieure peinte ass.	145
003280766	Support de serrure de porte v.	146
006273012	Ressort de poussée pour céramiques	175
000006775	Garniture/tresse 20x2 mm	197

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Sharon Plus Crystal (2021)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 9	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	2 page 9	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	3 page 9	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	7 page 9	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	8 page 9	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	10 page 9	Porte-fusible	Extraflame Réf fabricant: 002000692	avec délai sur devis
	11 page 9	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	12 page 7	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	13 page 7	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	14 page 9	Bloque-câble	Extraflame Réf fabricant: 002001366	avec délai sur devis
	15 page 7	Collier plastique	Extraflame Réf fabricant: 002001601	avec délai sur devis
	16 page 4	Languette terminale	Extraflame Réf fabricant: 002001652	avec délai sur devis
	17 page 9	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	21 page 9	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	22 page 1	Fermeture magnétique à déclic	Extraflame Réf fabricant: 002006216	avec délai sur devis
	23 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	24 page 9	Toit en acier x c-c	Extraflame Réf fabricant: 002253232	avec délai sur devis
	25 page 7	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	26 page 9	Câble d alimentation	Extraflame Réf fabricant: 002270121	avec délai sur devis
	27 page 7	Câble électrique	Extraflame Réf fabricant: 002270686	avec délai sur devis
	28 page 4	Moteur centrifuge cah12y4-004 essai	Extraflame Réf fabricant: 002271063	avec délai sur devis
	29 page 4	Moteur à engrenage 1.5 rpm [gf-6422up]	Extraflame Réf fabricant: 002271151	avec délai sur devis
	30 page 4	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	30 page 4	Joint gnz-02467	Extraflame Réf fabricant: 002273396	avec délai sur devis
	30 page 4	Moteur des fumees trial caf15y-138psh	Extraflame Réf fabricant: 002271117	avec délai sur devis
	31 page 4	Bougie céramique étanche 330w 230v	Extraflame Réf fabricant: 002271140	avec délai sur devis
	32 page 9	Moteur tangentiel d essai ths12b6-009k	Extraflame Réf fabricant: 002271148	avec délai sur devis
	33 page 4	Passe-câble	Extraflame Réf fabricant: 002271302	avec délai sur devis
	34 page 1	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	35 page 9	Carte electronique + gaine 230v um s019	Extraflame Réf fabricant: 002272697	avec délai sur devis
	36 page 1	Carte d urgence radio + wifi	Extraflame Réf fabricant: 002272751	avec délai sur devis
	37 page 4	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	38 page 4	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	39 page 9	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	40 page 4	Isolant	Extraflame Réf fabricant: 002273331	avec délai sur devis
	41 page 9	Joint d.80 sil.noir	Extraflame Réf fabricant: 002273341	avec délai sur devis
	42 page 4	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	43 page 9	Garniture	Extraflame Réf fabricant: 002273362	avec délai sur devis
	44 page 9	Garniture	Extraflame Réf fabricant: 002273370	avec délai sur devis
	45 page 9	Garniture	Extraflame Réf fabricant: 002273371	avec délai sur devis
	46 page 1	Garniture silicone	Extraflame Réf fabricant: 002273389	avec délai sur devis
	47 page 9	Garniture	Extraflame Réf fabricant: 002273433	avec délai sur devis
	48 page 4	Joint d admission d air	Extraflame Réf fabricant: 002273448	avec délai sur devis
	49 page 9	Garniture	Extraflame Réf fabricant: 002273449	avec délai sur devis
	50 page 4	Garniture	Extraflame Réf fabricant: 002273452	avec délai sur devis
	51 page 9	Extraker de pare-feu dx	Extraflame Réf fabricant: 002273453	avec délai sur devis
	52 page 9	Extracteur central de paroi de foyer	Extraflame Réf fabricant: 002273454	avec délai sur devis
	53 page 9	Mur de foyer lh extraker	Extraflame Réf fabricant: 002273455	avec délai sur devis
	54 page 7	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	56 page 9	Verre plat ceramique 490x270x4	Extraflame Réf fabricant: 002276552	avec délai sur devis
	57 page 1	Verre ceramique ser. 1116x484x5	Extraflame Réf fabricant: 002276553	avec délai sur devis
	58 page 1	Verre noir temp serig. 1118x399x5	Extraflame Réf fabricant: 002276554	avec délai sur devis
	59 page 9	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	60 page 9	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	61 page 7	Câblage électrique	Extraflame Réf fabricant: 002280083	avec délai sur devis
	61 page 7	Câblage encodeur	Extraflame Réf fabricant: 002280215	avec délai sur devis
	62 page 9	Inspection zinguée	Extraflame Réf fabricant: 002288754	avec délai sur devis
	63 page 4	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	64 page 9	Couvercle inspection zingué	Extraflame Réf fabricant: 002290956	avec délai sur devis
	65 page 1	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	66 page 1	Support angulaire zingué	Extraflame Réf fabricant: 002291475	avec délai sur devis
	67 page 1	étrier zingué	Extraflame Réf fabricant: 002292032	avec délai sur devis
	68 page 9	Aimant	Extraflame Réf fabricant: 002292090	avec délai sur devis
	69 page 9	Inspection zinguée	Extraflame Réf fabricant: 002292391	avec délai sur devis
	70 page 9	Support droit zn.sup.tang.	Extraflame Réf fabricant: 002292674	avec délai sur devis
	71 page 9	Support gauche zn.sup.tang.	Extraflame Réf fabricant: 002292675	avec délai sur devis
	72 page 9	Arrière zn angulaire	Extraflame Réf fabricant: 002292676	avec délai sur devis
	73 page 9	Cornière zinguée	Extraflame Réf fabricant: 002292678	avec délai sur devis
	74 page 9	Carte supplémentaire zn	Extraflame Réf fabricant: 002292681	avec délai sur devis
	75 page 9	Carter zn arrière	Extraflame Réf fabricant: 002292683	avec délai sur devis
	76 page 9	Angulaire zn dx sharon	Extraflame Réf fabricant: 002292685	avec délai sur devis
	77 page 4	Canal moteur zn fixe à bride	Extraflame Réf fabricant: 002292688	avec délai sur devis
	78 page 4	Réservoir zn	Extraflame Réf fabricant: 002292690	avec délai sur devis
	79 page 4	Réservoir zn	Extraflame Réf fabricant: 002292691	avec délai sur devis
	80 page 4	Réservoir zn	Extraflame Réf fabricant: 002292692	avec délai sur devis
	81 page 4	Réservoir zn	Extraflame Réf fabricant: 002292693	avec délai sur devis
	82 page 4	Boîtier zn gaine	Extraflame Réf fabricant: 002292695	avec délai sur devis
	83 page 4	Carter zn cté c-c inf.	Extraflame Réf fabricant: 002292696	avec délai sur devis
	84 page 4	Carter zn cté c-c sup.	Extraflame Réf fabricant: 002292697	avec délai sur devis
	85 page 4	Carter zn cté réservoir	Extraflame Réf fabricant: 002292698	avec délai sur devis
	86 page 4	Support de centrage de bougie	Extraflame Réf fabricant: 002292700	avec délai sur devis
	87 page 1	Supp.zn comp.sharon	Extraflame Réf fabricant: 002292702	avec délai sur devis
	88 page 1	Poteau perforé en zn net.	Extraflame Réf fabricant: 002292705	avec délai sur devis
	89 page 9	Bloc réfractaire rh	Extraflame Réf fabricant: 002292708	avec délai sur devis
	90 page 9	Support zn remplacement boite a fumee	Extraflame Réf fabricant: 002292888	avec délai sur devis
	91 page 9	Tube femelle m/f d.80 l.665	Extraflame Réf fabricant: 002292889	avec délai sur devis
	92 page 1	Support de fixation murale zn	Extraflame Réf fabricant: 002292891	avec délai sur devis
	93 page 9	Carter gauche post-lat.zn	Extraflame Réf fabricant: 002292893	avec délai sur devis
	94 page 9	Bouchon	Extraflame Réf fabricant: 002292897	avec délai sur devis
	95 page 1	Supp.zn pour l esthétique	Extraflame Réf fabricant: 002292901	avec délai sur devis
	96 page 4	Renfort fixe centrifuge zn	Extraflame Réf fabricant: 002292902	avec délai sur devis
	98 page 4	étrier zingué	Extraflame Réf fabricant: 002293015	avec délai sur devis
	99 page 4	Fonds zn	Extraflame Réf fabricant: 002293085	avec délai sur devis
	100 page 9	Plaque interrupteur zn	Extraflame Réf fabricant: 002293086	avec délai sur devis
	101 page 4	Réservoir prot.int.zn	Extraflame Réf fabricant: 002293088	avec délai sur devis
	102 page 4	Déflecteur aluminium	Extraflame Réf fabricant: 002293089	avec délai sur devis
	103 page 4	Box zn prot.cond. pellet	Extraflame Réf fabricant: 002293090	avec délai sur devis
	104 page 4	Canalisation poste droit carter zn	Extraflame Réf fabricant: 002293091	avec délai sur devis
	105 page 4	Canalisation gauche poste carter zn	Extraflame Réf fabricant: 002293092	avec délai sur devis
	106 page 1	Boîte support fumée prot.zn	Extraflame Réf fabricant: 002293093	avec délai sur devis
	107 page 1	Tableau d urgence du capot zn	Extraflame Réf fabricant: 002293094	avec délai sur devis
	108 page 9	Support zn aimant	Extraflame Réf fabricant: 002293095	avec délai sur devis
	109 page 1	Support zn pour remplacer le panneau de verre	Extraflame Réf fabricant: 002293096	avec délai sur devis
	110 page 1	Support mural fixe zn	Extraflame Réf fabricant: 002293098	avec délai sur devis
	111 page 9	Crochet poignée pour porte	Extraflame Réf fabricant: 003280147	avec délai sur devis
	112 page 9	Entrée f. sortie fumée v.n.	Extraflame Réf fabricant: 003280316	avec délai sur devis
	113 page 9	Boîte à fumée peinte n.	Extraflame Réf fabricant: 003280318	avec délai sur devis
	114 page 9	Déflecteur noir	Extraflame Réf fabricant: 003280319	avec délai sur devis
	115 page 4	Entrée d air peinte ass.n.d60	Extraflame Réf fabricant: 003280320	avec délai sur devis
	116 page 9	Bloc réfractaire gauche ve.si.nero	Extraflame Réf fabricant: 003280340	avec délai sur devis
	117 page 9	Porte perforée	Extraflame Réf fabricant: 003280456	avec délai sur devis
	118 page 9	Couvercle réservoir.v.n.	Extraflame Réf fabricant: 003280458	avec délai sur devis
	119 page 9	Boîte à fumée sup.	Extraflame Réf fabricant: 003280459	avec délai sur devis
	120 page 9	Support fixe.serb.vern.n.	Extraflame Réf fabricant: 003280460	avec délai sur devis
	121 page 9	Charnière de porte en fonte v.	Extraflame Réf fabricant: 003280464	avec délai sur devis
	122 page 1	Sablage et peinture ass.gri.	Extraflame Réf fabricant: 003280466	avec délai sur devis
	123 page 9	Angola avant gauche vern.	Extraflame Réf fabricant: 003280467	avec délai sur devis
	124 page 9	Convoyeur air	Extraflame Réf fabricant: 003280468	avec délai sur devis
	125 page 4	Ass.cam.comb.vern.sil.noir	Extraflame Réf fabricant: 003280471	avec délai sur devis
	126 page 9	Protection avant noir	Extraflame Réf fabricant: 003280472	avec délai sur devis
	127 page 1	Ass.cop.serb.nero	Extraflame Réf fabricant: 003280474	avec délai sur devis
	128 page 1	Ass. panneau de verre n.	Extraflame Réf fabricant: 003280475	avec délai sur devis
	129 page 1	Sup inflammable verre noir	Extraflame Réf fabricant: 003280478	avec délai sur devis
	130 page 9	Tiroir cendres noir	Extraflame Réf fabricant: 003280603	avec délai sur devis
	131 page 9	Déflecteur noir	Extraflame Réf fabricant: 003280750	avec délai sur devis
	132 page 1	Cté gauche noir	Extraflame Réf fabricant: 003280751	avec délai sur devis
	133 page 4	Assemblage de tube en acier noir argent	Extraflame Réf fabricant: 003280752	avec délai sur devis
	134 page 1	Cul de charnière supérieure noir	Extraflame Réf fabricant: 003280753	avec délai sur devis
	135 page 1	Cté droit noir	Extraflame Réf fabricant: 003280754	avec délai sur devis
	136 page 1	Protection inferieure noir	Extraflame Réf fabricant: 003280755	avec délai sur devis
	137 page 9	Ass.supp.refr.sx vern.sil.noir	Extraflame Réf fabricant: 003280757	avec délai sur devis
	138 page 1	Couvercle de couvercle de sortie de fumée noire	Extraflame Réf fabricant: 003280758	avec délai sur devis
	139 page 1	Disque fermé fumée noire	Extraflame Réf fabricant: 003280759	avec délai sur devis
	140 page 1	Ass.cern.inf.vern.nero	Extraflame Réf fabricant: 003280760	avec délai sur devis
	141 page 9	Conduits de toit peint en noir	Extraflame Réf fabricant: 003280761	avec délai sur devis
	142 page 1	Couvercle extérieur en verre n.	Extraflame Réf fabricant: 003280762	avec délai sur devis
	143 page 9	Manche argent noir	Extraflame Réf fabricant: 003280763	avec délai sur devis
	144 page 1	Porte verre noire sup inf.	Extraflame Réf fabricant: 003280764	avec délai sur devis
	145 page 1	Porte exterieure peinte ass.	Extraflame Réf fabricant: 003280765	avec délai sur devis
	146 page 1	Support de serrure de porte v.	Extraflame Réf fabricant: 003280766	avec délai sur devis
	147 page 9	Brasier fonte	Extraflame Réf fabricant: 003280767	avec délai sur devis
	149 page 7	Kit télécommande tactile	Extraflame Réf fabricant: 004270233	avec délai sur devis
	164 page 9	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	167 page 9	Vis m8x20 mm brunie	Extraflame Réf fabricant: 006002332	avec délai sur devis
	175 page 1	Ressort de poussée pour céramiques	Extraflame Réf fabricant: 006273012	avec délai sur devis
	176 page 9	Douille	Extraflame Réf fabricant: 006277136	avec délai sur devis
	177 page 9	Douille	Extraflame Réf fabricant: 006277154	avec délai sur devis
	178 page 4	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	179 page 4	Bague fumée fonte	Extraflame Réf fabricant: 007270336	avec délai sur devis
	180 page 9	Glissière en fonte peinte	Extraflame Réf fabricant: 007270400	avec délai sur devis
	181 page 9	Echangeur en fonte brute	Extraflame Réf fabricant: 007270406	avec délai sur devis
	196 page 7	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	197 page 1	Garniture/tresse 20x2 mm	Extraflame Réf fabricant: 000006775	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Sharon Plus Crystal (2021) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
