Poêle Extraflame Idro 2.0 (2017)

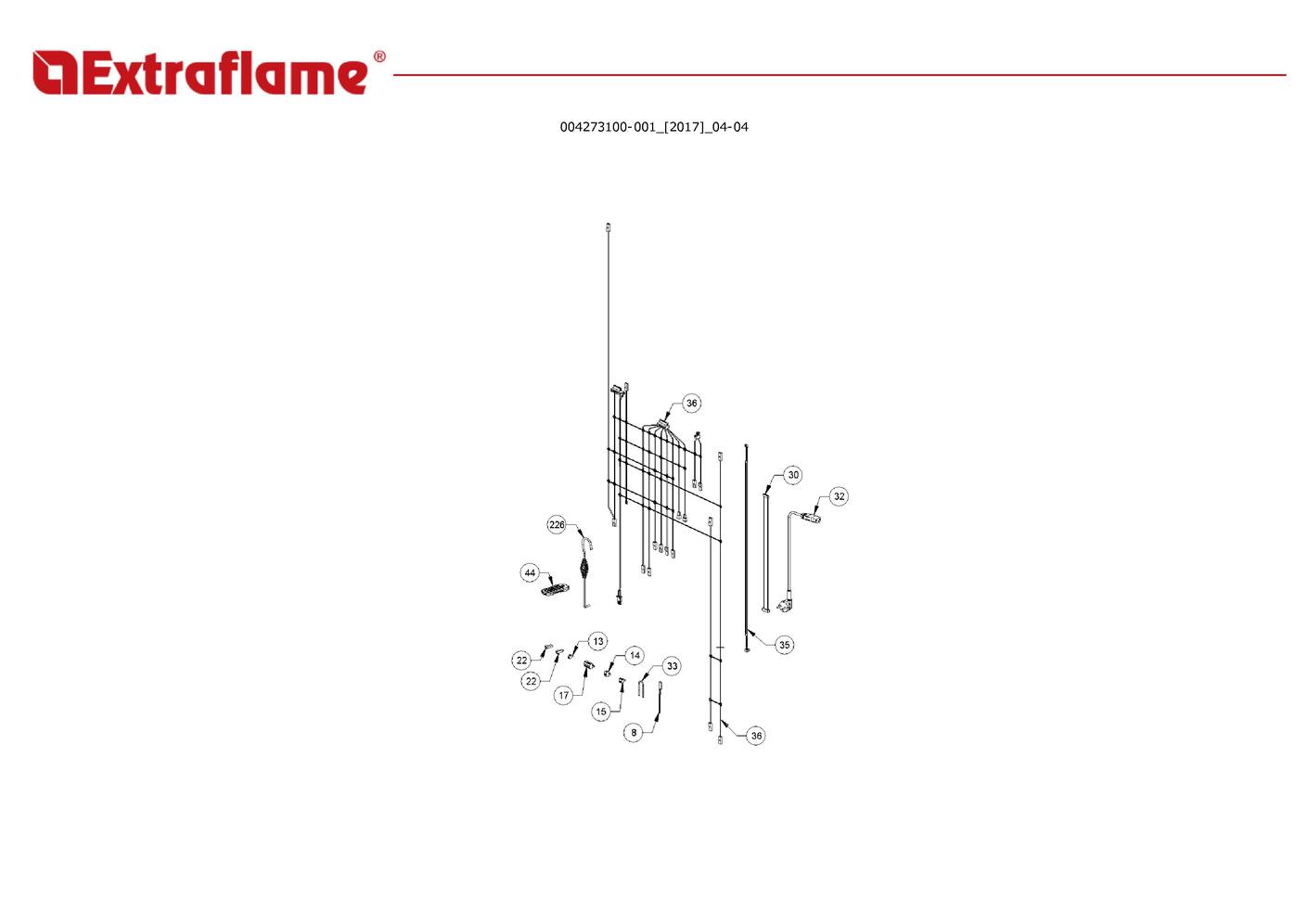

page 1

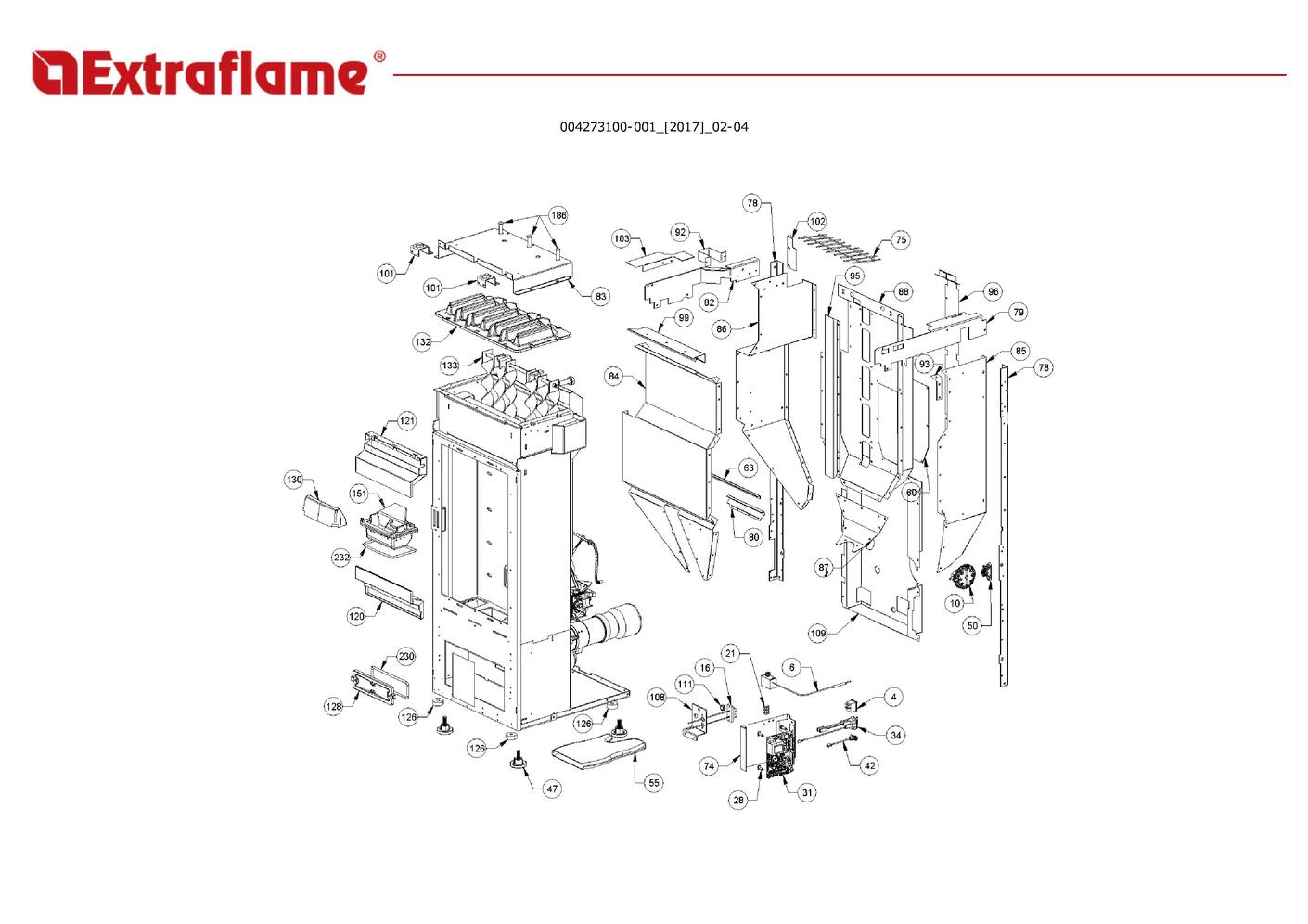

page 3

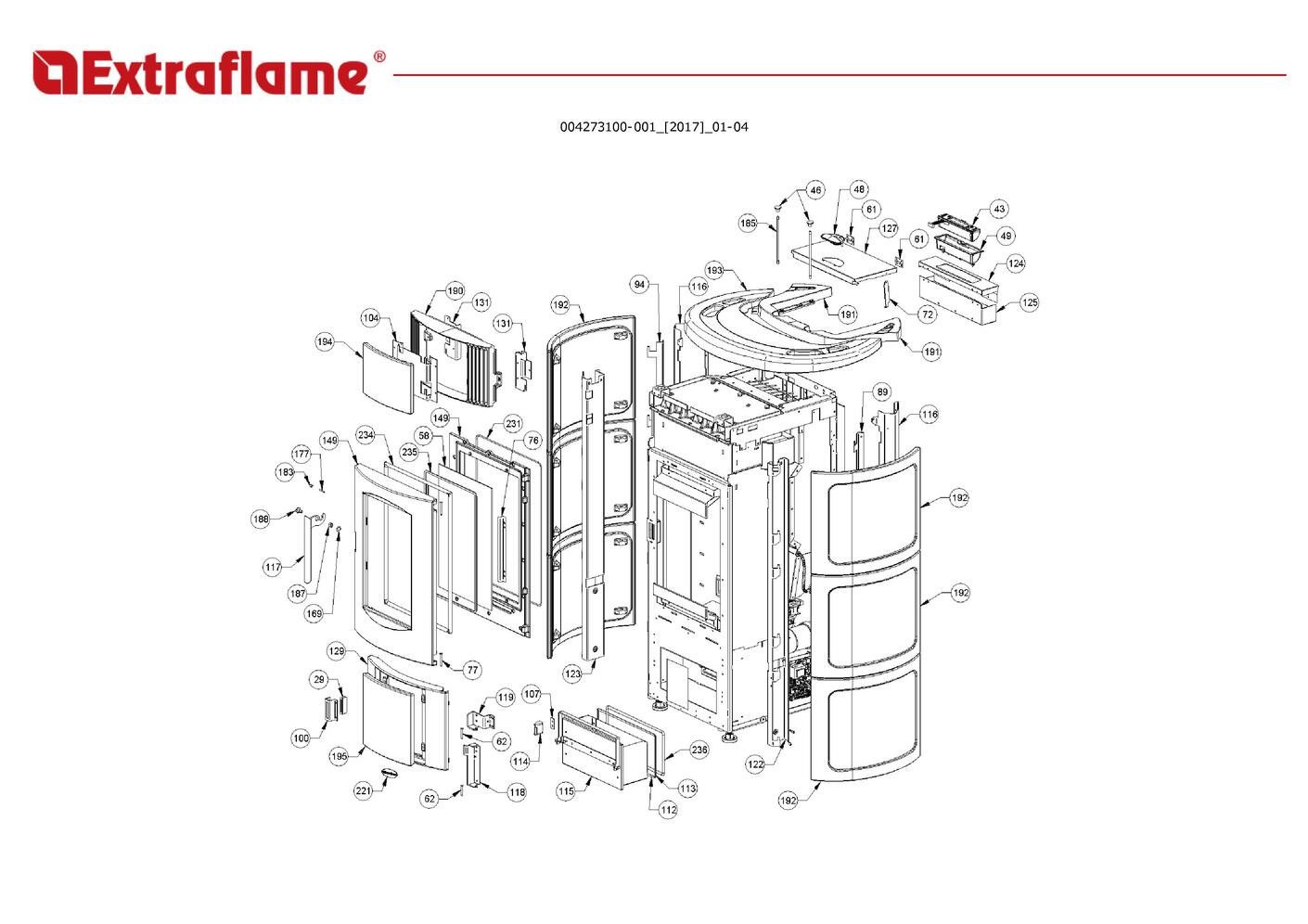

page 6

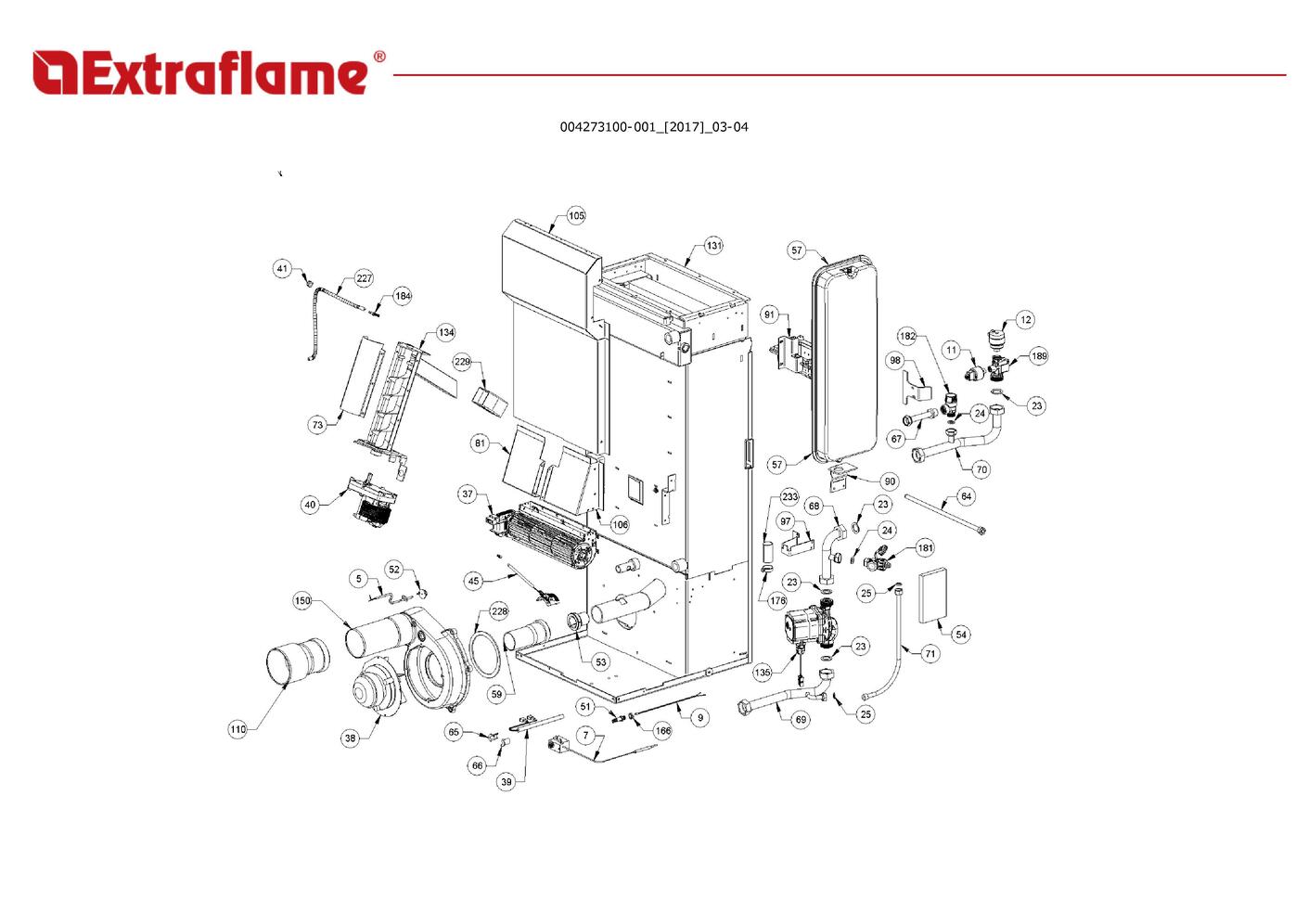

page 9

Position

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Idro 2.0 (2017)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	4 page 3	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	5 page 9	Sonde fumées avec gaine	Extraflame Réf fabricant: 002000564	avec délai sur devis
	6 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	7 page 9	Thermostat à bulbe 100°c	Extraflame Réf fabricant: 002000567	avec délai sur devis
	8 page 1	Sonde ntc eau 2000mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	9 page 9	Sonde ntc ambiance / réservoir 550mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	10 page 3	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	11 page 9	Pressostat numérique h2o	Extraflame Réf fabricant: 002000591	avec délai sur devis
	12 page 9	Vanne automatique 3/8	Extraflame Réf fabricant: 002000641	avec délai sur devis
	13 page 1	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	14 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	15 page 1	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	16 page 3	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	17 page 1	Connecteur électrique	Extraflame Réf fabricant: 002001334	avec délai sur devis
	21 page 3	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	22 page 1	Couvre- faston	Extraflame Réf fabricant: 002001685	avec délai sur devis
	23 page 9	Garniture carton 1	Extraflame Réf fabricant: 002003300	avec délai sur devis
	25 page 9	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	28 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	29 page 6	Fermeture magnétique à déclic	Extraflame Réf fabricant: 002006211	avec délai sur devis
	30 page 1	Câble électrique	Extraflame Réf fabricant: 002202510	avec délai sur devis
	31 page 3	Carte électronique de sécurité vis	Extraflame Réf fabricant: 002202514	avec délai sur devis
	32 page 1	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	33 page 1	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	34 page 3	Fiche tripolaire	Extraflame Réf fabricant: 002270298	avec délai sur devis
	34 page 3	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	35 page 1	Câblage électrique	Extraflame Réf fabricant: 002270322	avec délai sur devis
	36 page 1	Câblage électrique	Extraflame Réf fabricant: 002270433	avec délai sur devis
	37 page 9	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	37 page 9	Tampon en caoutchouc côté moteur	Extraflame Réf fabricant: 002273018	avec délai sur devis
	37 page 9	Tampon en caoutchouc extérieur	Extraflame Réf fabricant: 002273017	avec délai sur devis
	38 page 9	Moteur fumee mod.r2e150-an91-20 vhr-3n	Extraflame Réf fabricant: 002271023	avec délai sur devis
	39 page 9	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	40 page 9	Motoréducteur 4.75 rpm mk	Extraflame Réf fabricant: 002271060	avec délai sur devis
	41 page 9	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	42 page 3	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	43 page 6	Display lcd thermoproduits	Extraflame Réf fabricant: 002272588	avec délai sur devis
	44 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	45 page 9	Capteur de flux	Extraflame Réf fabricant: 002272612	avec délai sur devis
	46 page 6	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	47 page 3	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273086	avec délai sur devis
	48 page 6	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	49 page 6	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	50 page 3	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	51 page 9	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	52 page 9	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	53 page 9	Bague pastique	Extraflame Réf fabricant: 002273073	avec délai sur devis
	54 page 9	Panneau isolant	Extraflame Réf fabricant: 002273309	avec délai sur devis
	55 page 3	Gant	Extraflame Réf fabricant: 002276001	avec délai sur devis
	57 page 9	Vase d expansion 8 l 3/8	Extraflame Réf fabricant: 002276153	avec délai sur devis
	58 page 6	Vitrocéramique 443x281x4 mm	Extraflame Réf fabricant: 002276404	avec délai sur devis
	60 page 3	Couvercle paroi postérieure réservoir	Extraflame Réf fabricant: 002277190	avec délai sur devis
	61 page 6	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	62 page 6	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	63 page 3	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	66 page 9	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	67 page 9	Tuyau vanne	Extraflame Réf fabricant: 002278466	avec délai sur devis
	68 page 9	Tuyau retour	Extraflame Réf fabricant: 002278475	avec délai sur devis
	69 page 9	Tuyau retour	Extraflame Réf fabricant: 002278476	avec délai sur devis
	70 page 9	Tuyau refoulement	Extraflame Réf fabricant: 002278478	avec délai sur devis
	71 page 9	Tuyau flexible 3/8	Extraflame Réf fabricant: 002278479	avec délai sur devis
	72 page 6	Tige guide couvercle	Extraflame Réf fabricant: 002279114	avec délai sur devis
	73 page 9	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	74 page 3	Support carte	Extraflame Réf fabricant: 002279316	avec délai sur devis
	75 page 3	Grille réservoir	Extraflame Réf fabricant: 002279485	avec délai sur devis
	76 page 6	équerre bloque-vitre	Extraflame Réf fabricant: 002279544	avec délai sur devis
	77 page 6	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	78 page 3	Cornière zinguée	Extraflame Réf fabricant: 002279635	avec délai sur devis
	79 page 3	Profil latéral zingué	Extraflame Réf fabricant: 002279636	avec délai sur devis
	80 page 3	équerre protège-tuyaux zinguée	Extraflame Réf fabricant: 002279642	avec délai sur devis
	81 page 9	Carter tangentiel zingué	Extraflame Réf fabricant: 002279643	avec délai sur devis
	82 page 3	Profil latéral zingué	Extraflame Réf fabricant: 002279644	avec délai sur devis
	83 page 3	Carter tangentiel zingué	Extraflame Réf fabricant: 002279645	avec délai sur devis
	84 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279648	avec délai sur devis
	85 page 3	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002279649	avec délai sur devis
	86 page 3	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002279650	avec délai sur devis
	87 page 3	Paroi postérieure	Extraflame Réf fabricant: 002279651	avec délai sur devis
	88 page 3	Paroi postérieure	Extraflame Réf fabricant: 002279652	avec délai sur devis
	89 page 6	Support céramique droit zingué	Extraflame Réf fabricant: 002279653	avec délai sur devis
	90 page 9	étrier vase d expansion zingué	Extraflame Réf fabricant: 002279655	avec délai sur devis
	91 page 9	équerre vase d expansion zinguée	Extraflame Réf fabricant: 002279656	avec délai sur devis
	92 page 3	équerre profil zinguée	Extraflame Réf fabricant: 002279657	avec délai sur devis
	93 page 3	épaisseur réservoir zingué	Extraflame Réf fabricant: 002279658	avec délai sur devis
	94 page 6	Support céramique gauche zingué	Extraflame Réf fabricant: 002279660	avec délai sur devis
	95 page 3	Boîtier protection afficheur zingué	Extraflame Réf fabricant: 002279662	avec délai sur devis
	96 page 3	Lamelle protection câbles zinguée	Extraflame Réf fabricant: 002279663	avec délai sur devis
	97 page 9	équerre tuyau cuivre zinguée	Extraflame Réf fabricant: 002279664	avec délai sur devis
	98 page 9	étrier tuyaux cuivre zinguée	Extraflame Réf fabricant: 002279667	avec délai sur devis
	99 page 3	Grille perforée zinguée	Extraflame Réf fabricant: 002279668	avec délai sur devis
	100 page 6	équerre fermeture magnétique zinguée	Extraflame Réf fabricant: 002279673	avec délai sur devis
	101 page 3	équerre couverture céramique zinguée	Extraflame Réf fabricant: 002279674	avec délai sur devis
	102 page 3	équerre flanc zinguée	Extraflame Réf fabricant: 002279675	avec délai sur devis
	103 page 3	Câblage électrique	Extraflame Réf fabricant: 002279676	avec délai sur devis
	104 page 6	Support céramique zingué	Extraflame Réf fabricant: 002279685	avec délai sur devis
	105 page 9	Carter tangentiel zingué	Extraflame Réf fabricant: 002279687	avec délai sur devis
	106 page 9	Carter tangentiel zingué	Extraflame Réf fabricant: 002279690	avec délai sur devis
	107 page 6	épaisseur étrier zingué	Extraflame Réf fabricant: 002288282	avec délai sur devis
	108 page 3	étrier zingué	Extraflame Réf fabricant: 002288687	avec délai sur devis
	109 page 3	Dos zingué	Extraflame Réf fabricant: 002289651	avec délai sur devis
	110 page 9	Réduction 80-100 mm	Extraflame Réf fabricant: 002289652	avec délai sur devis
	111 page 3	Passe-câble	Extraflame Réf fabricant: 002311301	avec délai sur devis
	112 page 6	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273319	avec délai sur devis
	113 page 6	Profil teflon 1,5 mm	Extraflame Réf fabricant: 003273320	avec délai sur devis
	114 page 6	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	115 page 6	Tiroir cendres noir	Extraflame Réf fabricant: 003277548	avec délai sur devis
	116 page 6	Flanc gris	Extraflame Réf fabricant: 003277549	avec délai sur devis
	117 page 6	Poignée noir	Extraflame Réf fabricant: 003277550	avec délai sur devis
	118 page 6	Charnière inférieure noir	Extraflame Réf fabricant: 003277551	avec délai sur devis
	119 page 6	Charnière supérieure noire	Extraflame Réf fabricant: 003277552	avec délai sur devis
	120 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277553	avec délai sur devis
	121 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277554	avec délai sur devis
	122 page 6	Support céramique droit zingué	Extraflame Réf fabricant: 003277559	avec délai sur devis
	123 page 6	Support céramique gauche zingué	Extraflame Réf fabricant: 003277560	avec délai sur devis
	124 page 6	Crochet boîtier synoptique	Extraflame Réf fabricant: 003277833	avec délai sur devis
	125 page 6	Crochet boîtier synoptique	Extraflame Réf fabricant: 003277834	avec délai sur devis
	126 page 3	épaisseur pied noir	Extraflame Réf fabricant: 003277861	avec délai sur devis
	127 page 6	Couvercle réservoir gris	Extraflame Réf fabricant: 003277864	avec délai sur devis
	128 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	129 page 6	Porte fonte noir	Extraflame Réf fabricant: 003278206	avec délai sur devis
	130 page 3	Pare-flamme	Extraflame Réf fabricant: 003278217	avec délai sur devis
	131 page 6	Chambre de combustion	Extraflame Réf fabricant: 003278364	avec délai sur devis
	135 page 9	électropompe	Extraflame Réf fabricant: 004270048	avec délai sur devis
	149 page 6	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278146	avec délai sur devis
	150 page 9	Coque fonte noire	Extraflame Réf fabricant: 004278196	avec délai sur devis
	151 page 3	Ensemble brasier	Extraflame Réf fabricant: 004278200	avec délai sur devis
	166 page 9	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	169 page 6	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	176 page 9	Collier	Extraflame Réf fabricant: 006003115	avec délai sur devis
	177 page 6	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	181 page 9	Robinet de vidange avec bouchon 1/2	Extraflame Réf fabricant: 006008510	avec délai sur devis
	182 page 9	Vanne de sécurité 3 bars	Extraflame Réf fabricant: 006008528	avec délai sur devis
	183 page 6	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	184 page 9	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	185 page 6	Tige	Extraflame Réf fabricant: 006277073	avec délai sur devis
	186 page 3	Pivot bruni	Extraflame Réf fabricant: 006277074	avec délai sur devis
	187 page 6	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	188 page 6	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	189 page 9	Collecteur	Extraflame Réf fabricant: 006277425	avec délai sur devis
	190 page 6	Grille fonte noire	Extraflame Réf fabricant: 007270161	avec délai sur devis
	191 page 6	Couverture fonte noir	Extraflame Réf fabricant: 007270162	avec délai sur devis
	192 page 6	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273232	avec délai sur devis
	193 page 6	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273233	avec délai sur devis
	194 page 6	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273234	avec délai sur devis
	195 page 6	Carreau céramique bordeaux	Extraflame Réf fabricant: 007273235	avec délai sur devis
	221 page 6	étiquette adhésive	Extraflame Réf fabricant: 009270454	avec délai sur devis
	226 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	227 page 9	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	228 page 9	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	229 page 9	Garniture/tresse 20x2 mm	Extraflame Réf fabricant: 000006775	avec délai sur devis
	230 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	231 page 6	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	232 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	233 page 9	Gaine de protection 24 mm	Extraflame Réf fabricant: 000006910	avec délai sur devis
	234 page 6	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006783	avec délai sur devis
	235 page 6	Garniture/tresse 6x2 mm	Extraflame Réf fabricant: 000006776	avec délai sur devis
	236 page 6	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006782	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Idro 2.0 (2017) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
