Poêle Extraflame Elisir Idro (2014)

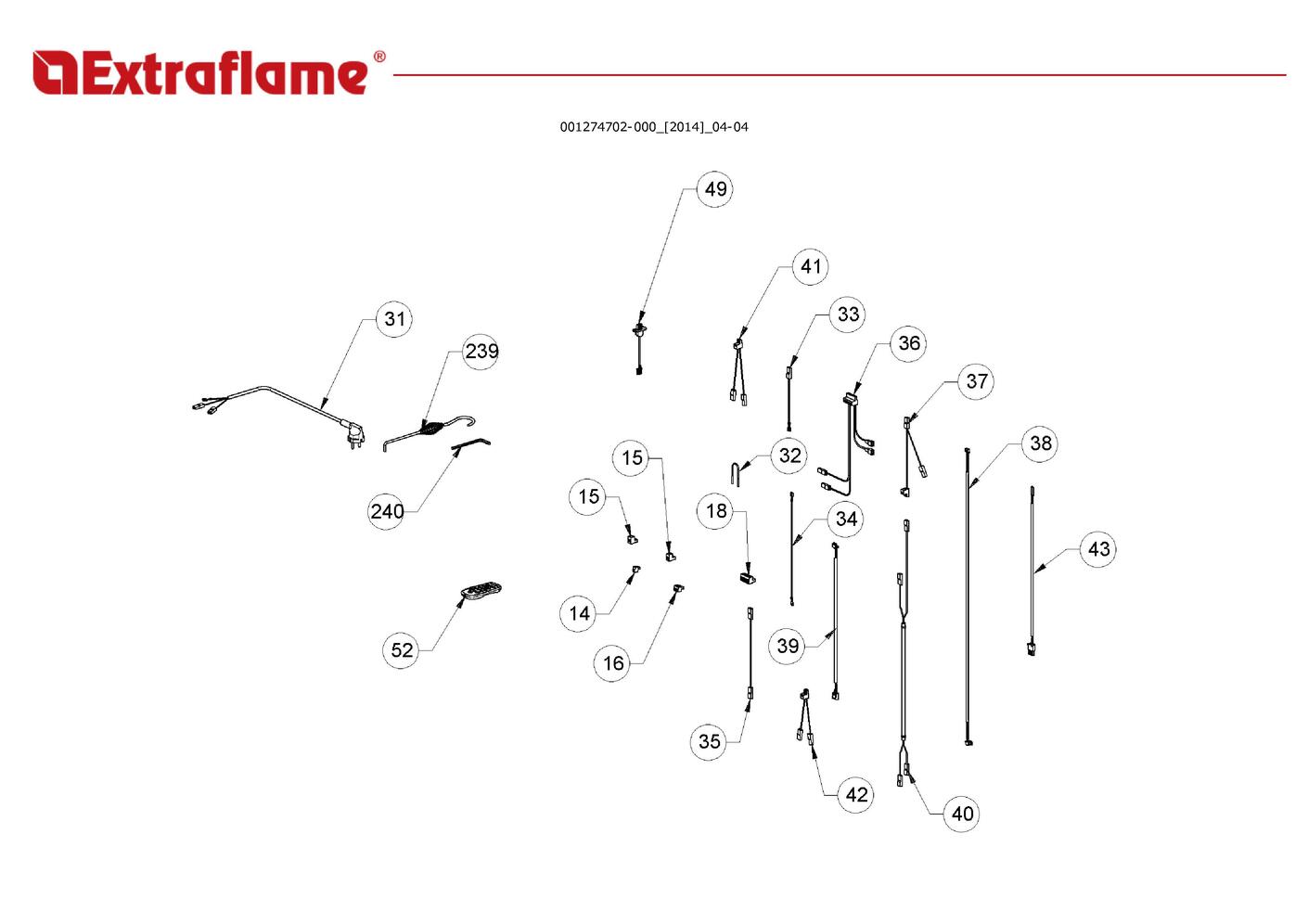

page 1

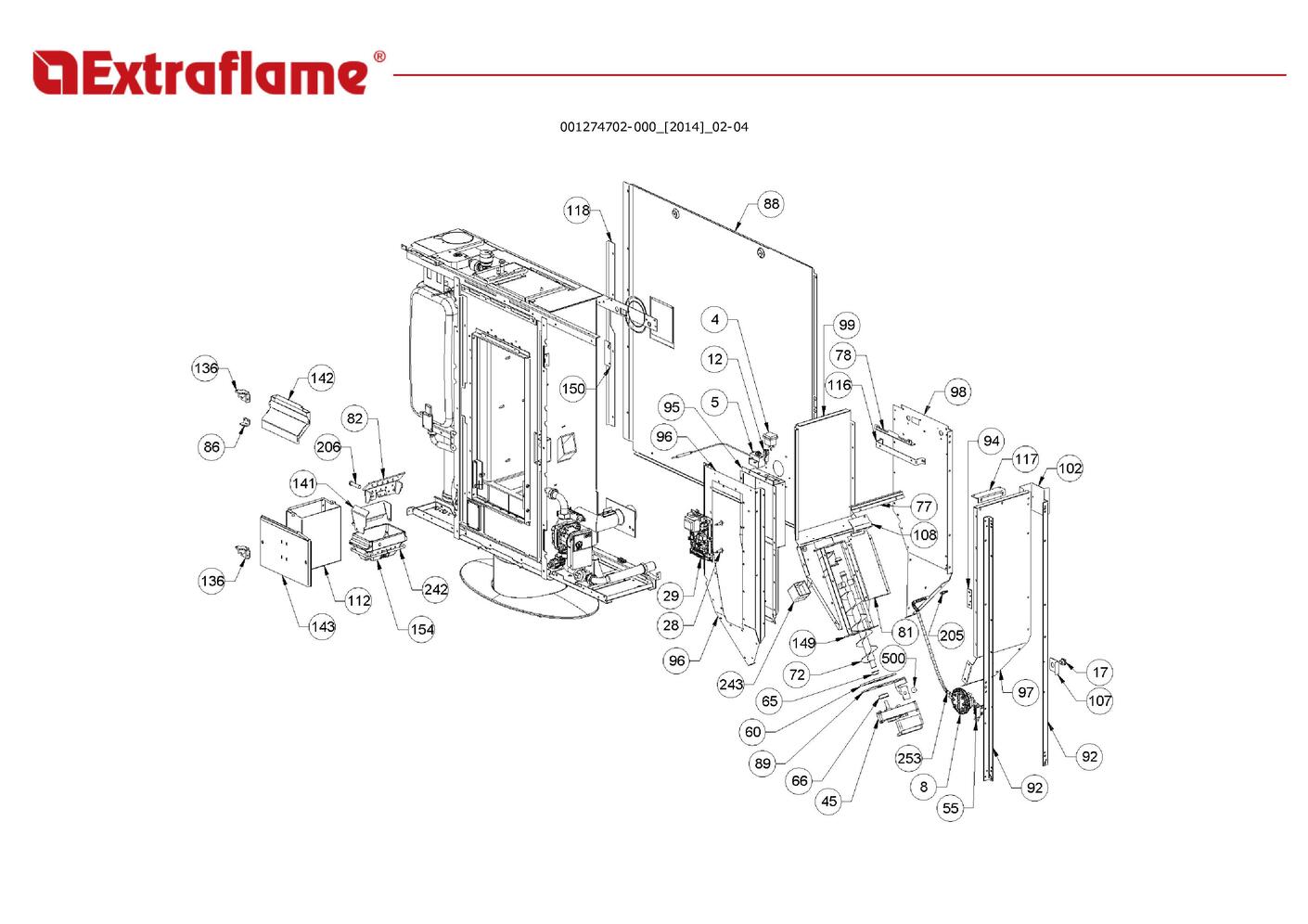

page 3

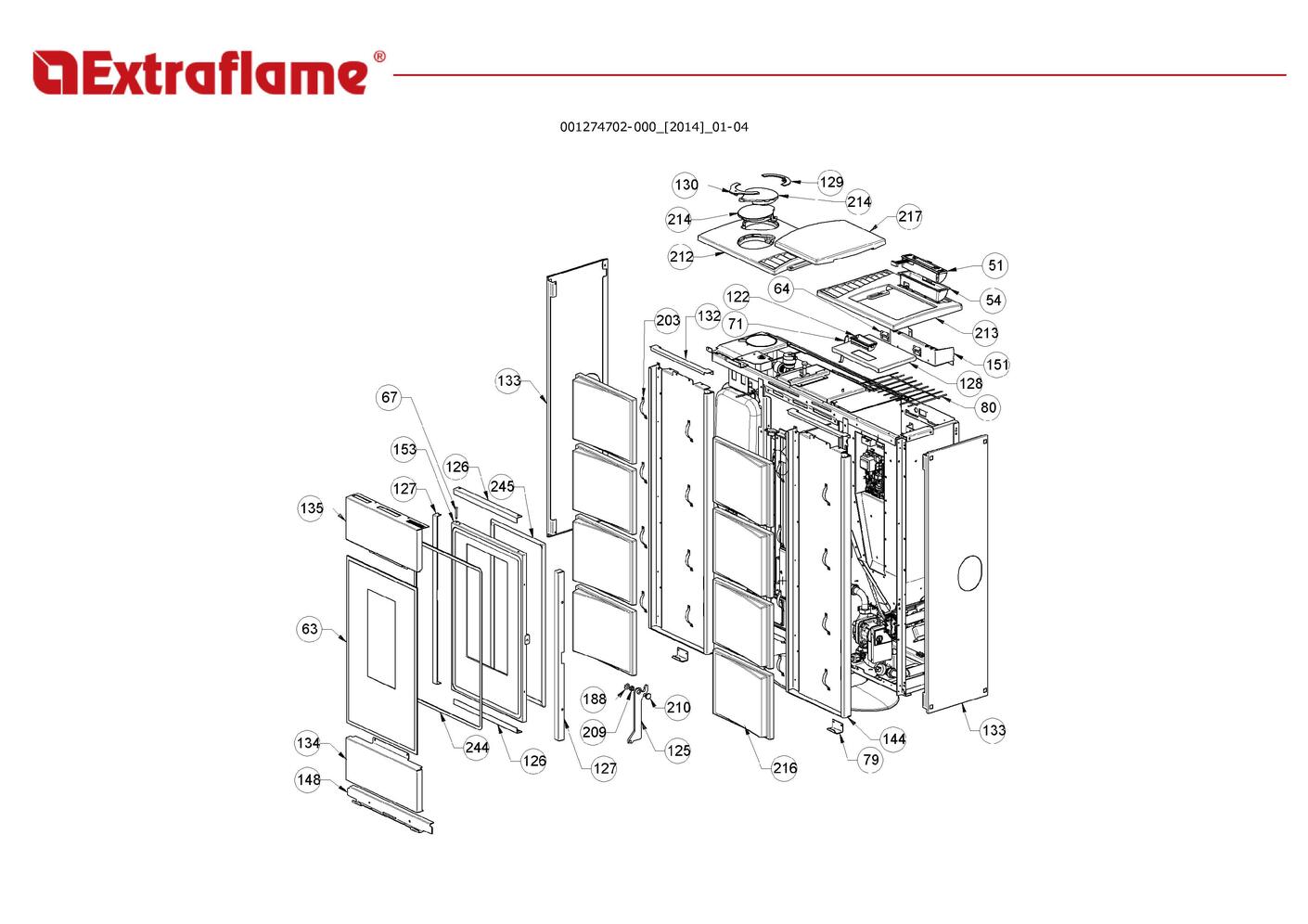

page 6

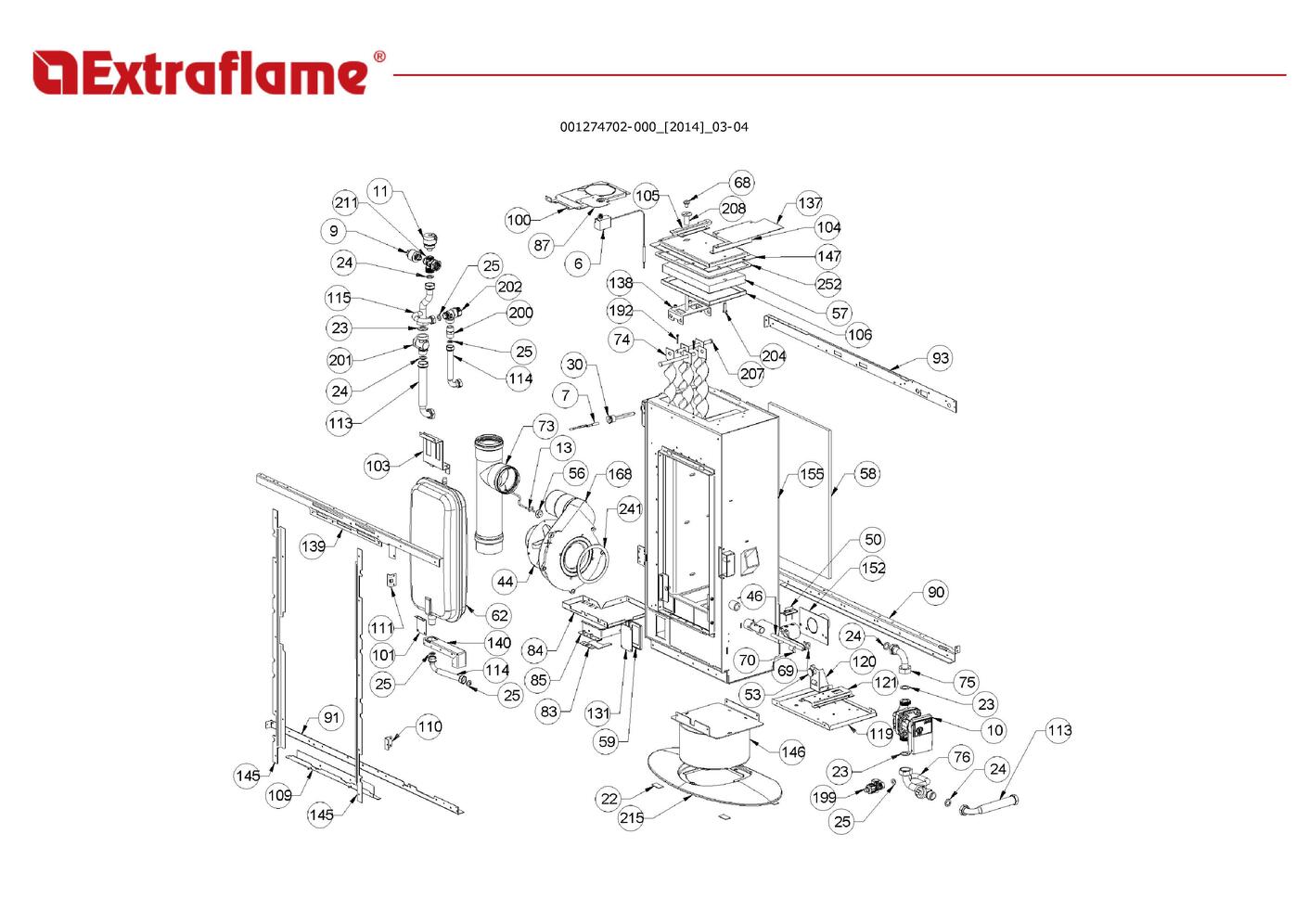

page 9

Position

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Elisir Idro (2014)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	4 page 3	Interrupteur bipolaire	Extraflame Réf fabricant: 002000542	avec délai sur devis
	5 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	6 page 9	Thermostat à bulbe 100°c	Extraflame Réf fabricant: 002000567	avec délai sur devis
	7 page 9	Sonde ntc eau 2000mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	8 page 3	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	9 page 9	Pressostat numérique h2o	Extraflame Réf fabricant: 002000591	avec délai sur devis
	10 page 9	Pompe wilo yonos para rs 15/6-rkc	Extraflame Réf fabricant: 002000640	avec délai sur devis
	11 page 9	Vanne automatique 3/8	Extraflame Réf fabricant: 002000632	avec délai sur devis
	12 page 3	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	12 page 3	Porte-fusible	Extraflame Réf fabricant: 002000677	avec délai sur devis
	13 page 9	Sonde ntc avec gaine l = 150cm	Extraflame Réf fabricant: 002000703	avec délai sur devis
	14 page 1	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	15 page 1	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	16 page 1	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	17 page 3	Bloque-câble	Extraflame Réf fabricant: 002001327	avec délai sur devis
	18 page 1	Connecteur électrique	Extraflame Réf fabricant: 002001334	avec délai sur devis
	22 page 9	Feutres	Extraflame Réf fabricant: 002003310	avec délai sur devis
	28 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	29 page 3	Carte électronique de sécurité vis	Extraflame Réf fabricant: 002202514	avec délai sur devis
	31 page 1	Câble d alimentation	Extraflame Réf fabricant: 002270009	avec délai sur devis
	32 page 1	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	33 page 1	Câble électrique	Extraflame Réf fabricant: 002270084	avec délai sur devis
	34 page 1	Câble électrique	Extraflame Réf fabricant: 002270085	avec délai sur devis
	35 page 1	Câble électrique	Extraflame Réf fabricant: 002270086	avec délai sur devis
	36 page 1	Câblage électrique	Extraflame Réf fabricant: 002270315	avec délai sur devis
	37 page 1	Câblage électrique	Extraflame Réf fabricant: 002270316	avec délai sur devis
	38 page 1	Câblage électrique	Extraflame Réf fabricant: 002270317	avec délai sur devis
	39 page 1	Câble électrique	Extraflame Réf fabricant: 002270318	avec délai sur devis
	40 page 1	Câblage électrique	Extraflame Réf fabricant: 002270319	avec délai sur devis
	41 page 1	Câblage électrique	Extraflame Réf fabricant: 002270320	avec délai sur devis
	42 page 1	Câblage électrique	Extraflame Réf fabricant: 002270327	avec délai sur devis
	43 page 1	Câble électrique	Extraflame Réf fabricant: 002270432	avec délai sur devis
	44 page 9	Moteur fumee mod.r2e150-an91-20 vhr-3n	Extraflame Réf fabricant: 002271023	avec délai sur devis
	45 page 3	Motoréducteur merkle b4415up 230v 50hz	Extraflame Réf fabricant: 002271032	avec délai sur devis
	46 page 9	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	49 page 1	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	50 page 9	Capteur debimetre complet l = 950mm	Extraflame Réf fabricant: 002272583	avec délai sur devis
	51 page 6	Display lcd thermoproduits	Extraflame Réf fabricant: 002272588	avec délai sur devis
	52 page 1	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	53 page 9	Tampon en caoutchouc	Extraflame Réf fabricant: 002273023	avec délai sur devis
	54 page 6	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	55 page 3	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	56 page 9	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	57 page 9	Réfractaire	Extraflame Réf fabricant: 002273310	avec délai sur devis
	58 page 9	Panneau isolant	Extraflame Réf fabricant: 002273311	avec délai sur devis
	59 page 9	Garniture	Extraflame Réf fabricant: 002273313	avec délai sur devis
	60 page 3	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	63 page 6	Vitrocéramique 4x561x349.6 mm	Extraflame Réf fabricant: 002276420	avec délai sur devis
	64 page 6	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	65 page 3	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	66 page 3	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	67 page 6	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	71 page 6	Tige guide couvercle zinguée	Extraflame Réf fabricant: 002278100	avec délai sur devis
	72 page 3	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	76 page 9	Tuyau circulateur 3/4	Extraflame Réf fabricant: 002278499	avec délai sur devis
	77 page 3	équerre thermostat zinguée	Extraflame Réf fabricant: 002279245	avec délai sur devis
	78 page 3	équerre afficheur zingué	Extraflame Réf fabricant: 002279265	avec délai sur devis
	79 page 6	équerre flanc zinguée	Extraflame Réf fabricant: 002279267	avec délai sur devis
	80 page 6	Grille chromée	Extraflame Réf fabricant: 002279273	avec délai sur devis
	81 page 3	Couvercle spirale zingué	Extraflame Réf fabricant: 002279315	avec délai sur devis
	82 page 3	Ensemble brasier avec diviseur et pivot	Extraflame Réf fabricant: 009278289	avec délai sur devis
	83 page 9	équerre inspection tuyau zinguée	Extraflame Réf fabricant: 002279790	avec délai sur devis
	84 page 9	Grille perforée zinguée	Extraflame Réf fabricant: 002279792	avec délai sur devis
	85 page 9	équerre grille perforée zinguée	Extraflame Réf fabricant: 002279793	avec délai sur devis
	86 page 3	équerre bloque-porte zinguée	Extraflame Réf fabricant: 002279923	avec délai sur devis
	87 page 9	équerre thermostat zinguée	Extraflame Réf fabricant: 002279924	avec délai sur devis
	88 page 3	Dos zingué	Extraflame Réf fabricant: 002279927	avec délai sur devis
	89 page 3	Bride motoréducteur zinguée	Extraflame Réf fabricant: 002279929	avec délai sur devis
	90 page 9	Profil zingué	Extraflame Réf fabricant: 002279930	avec délai sur devis
	91 page 9	Profil zingué	Extraflame Réf fabricant: 002279931	avec délai sur devis
	92 page 3	Profil latéral zingué	Extraflame Réf fabricant: 002279932	avec délai sur devis
	93 page 9	Profil zingué	Extraflame Réf fabricant: 002279935	avec délai sur devis
	94 page 3	épaisseur réservoir zingué	Extraflame Réf fabricant: 002279941	avec délai sur devis
	95 page 3	Support carte électronique zingué	Extraflame Réf fabricant: 002279942	avec délai sur devis
	96 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002279943	avec délai sur devis
	97 page 3	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002279944	avec délai sur devis
	98 page 3	Paroi postérieure	Extraflame Réf fabricant: 002279945	avec délai sur devis
	99 page 3	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002279946	avec délai sur devis
	100 page 9	Plaque sortie fumée zinguée	Extraflame Réf fabricant: 002279947	avec délai sur devis
	101 page 9	Plaque vase d expansion zinguée	Extraflame Réf fabricant: 002279953	avec délai sur devis
	102 page 3	équerre grille zinguée	Extraflame Réf fabricant: 002279956	avec délai sur devis
	103 page 9	étrier vase d expansion zingué	Extraflame Réf fabricant: 002279958	avec délai sur devis
	104 page 9	étrier couverture fonte zingué	Extraflame Réf fabricant: 002279974	avec délai sur devis
	105 page 9	étrier couverture fonte zingué	Extraflame Réf fabricant: 002279975	avec délai sur devis
	106 page 9	Masque réfractaire acier	Extraflame Réf fabricant: 002279977	avec délai sur devis
	107 page 3	équerre câble alimentation zinguée	Extraflame Réf fabricant: 002279978	avec délai sur devis
	108 page 3	équerre tuyau silicone zinguée	Extraflame Réf fabricant: 002279979	avec délai sur devis
	109 page 9	Câblage électrique	Extraflame Réf fabricant: 002279981	avec délai sur devis
	110 page 9	équerre zinguée	Extraflame Réf fabricant: 002279983	avec délai sur devis
	111 page 9	équerre zinguée	Extraflame Réf fabricant: 002279984	avec délai sur devis
	112 page 3	Tiroir cendres	Extraflame Réf fabricant: 002279986	avec délai sur devis
	113 page 9	Tuyau flexible 3/4	Extraflame Réf fabricant: 002279989	avec délai sur devis
	114 page 9	Tuyau flexible 1/2	Extraflame Réf fabricant: 002279990	avec délai sur devis
	115 page 9	Tuyau collecteur 3/4	Extraflame Réf fabricant: 002279991	avec délai sur devis
	116 page 3	Support grille zingué	Extraflame Réf fabricant: 002287002	avec délai sur devis
	117 page 3	Tôle couvercle zinguée	Extraflame Réf fabricant: 002287003	avec délai sur devis
	118 page 3	Renfort dos zingué	Extraflame Réf fabricant: 002287103	avec délai sur devis
	119 page 9	Tôle zinguée	Extraflame Réf fabricant: 002288704	avec délai sur devis
	120 page 9	étrier zingué	Extraflame Réf fabricant: 002288705	avec délai sur devis
	121 page 9	Conduite zingué	Extraflame Réf fabricant: 002288706	avec délai sur devis
	122 page 6	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	123 page 3	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	125 page 6	Poignée noir	Extraflame Réf fabricant: 003277339	avec délai sur devis
	126 page 6	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277343	avec délai sur devis
	127 page 6	Cadre bloque-vitre noir	Extraflame Réf fabricant: 003277344	avec délai sur devis
	128 page 6	Couvercle réservoir noir	Extraflame Réf fabricant: 003277347	avec délai sur devis
	129 page 6	Bouchon noir	Extraflame Réf fabricant: 003277348	avec délai sur devis
	130 page 6	Bouchon noir	Extraflame Réf fabricant: 003277359	avec délai sur devis
	131 page 9	Couvercle inspection noir	Extraflame Réf fabricant: 003277487	avec délai sur devis
	132 page 6	Profil flanc noir	Extraflame Réf fabricant: 003277600	avec délai sur devis
	133 page 6	Flanc noir	Extraflame Réf fabricant: 003277601	avec délai sur devis
	134 page 6	Tableau de bord noir	Extraflame Réf fabricant: 003277602	avec délai sur devis
	135 page 6	Tableau de bord noir	Extraflame Réf fabricant: 003277603	avec délai sur devis
	136 page 3	Charnière complète noire	Extraflame Réf fabricant: 003277604	avec délai sur devis
	137 page 9	Grille perforée noire	Extraflame Réf fabricant: 003277605	avec délai sur devis
	138 page 9	Support turbulateurs noir	Extraflame Réf fabricant: 003277606	avec délai sur devis
	139 page 9	Profil supérieur noir	Extraflame Réf fabricant: 003277607	avec délai sur devis
	140 page 9	Support vase d expansion noir	Extraflame Réf fabricant: 003277608	avec délai sur devis
	141 page 3	Pare-flamme	Extraflame Réf fabricant: 003277609	avec délai sur devis
	142 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277610	avec délai sur devis
	143 page 3	Déflecteur noir	Extraflame Réf fabricant: 003277611	avec délai sur devis
	144 page 6	Flanc noir	Extraflame Réf fabricant: 003277612	avec délai sur devis
	145 page 9	Profil flanc noir	Extraflame Réf fabricant: 003277613	avec délai sur devis
	146 page 9	Support bâti noir	Extraflame Réf fabricant: 003277614	avec délai sur devis
	147 page 9	Couvercle inspection noir	Extraflame Réf fabricant: 003277615	avec délai sur devis
	148 page 6	Support frontal tableau de bord noir	Extraflame Réf fabricant: 003277616	avec délai sur devis
	149 page 3	Ensemble tuyau d alimentation pellet noir	Extraflame Réf fabricant: 003277617	avec délai sur devis
	150 page 3	Plaquette cadres noire	Extraflame Réf fabricant: 003277618	avec délai sur devis
	151 page 6	Crochet boîtier synoptique	Extraflame Réf fabricant: 003277670	avec délai sur devis
	152 page 9	Bride tuyau d aspiration noir	Extraflame Réf fabricant: 003277871	avec délai sur devis
	153 page 6	Porte fonte noir	Extraflame Réf fabricant: 003278175	avec délai sur devis
	154 page 3	Ensemble brasier avec diviseur et pivot	Extraflame Réf fabricant: 009278289	avec délai sur devis
	155 page 9	Chambre de combustion	Extraflame Réf fabricant: 003278212	avec délai sur devis
	168 page 9	Coque fonte noire	Extraflame Réf fabricant: 004278166	avec délai sur devis
	188 page 6	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	192 page 9	Goupille	Extraflame Réf fabricant: 006003027	avec délai sur devis
	199 page 9	Robinet de vidange avec bouchon 1/2	Extraflame Réf fabricant: 006008510	avec délai sur devis
	200 page 9	Nipple 1/2	Extraflame Réf fabricant: 006008512	avec délai sur devis
	201 page 9	Robinet de vidange 3/4	Extraflame Réf fabricant: 006008522	avec délai sur devis
	202 page 9	Vanne de sécurité 3 bars	Extraflame Réf fabricant: 006008528	avec délai sur devis
	203 page 6	Ressort acier	Extraflame Réf fabricant: 006273004	avec délai sur devis
	204 page 9	Pivot acier	Extraflame Réf fabricant: 006277055	avec délai sur devis
	205 page 3	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	206 page 3	Pivot acier	Extraflame Réf fabricant: 006277075	avec délai sur devis
	207 page 9	Tige 140 mm	Extraflame Réf fabricant: 006277084	avec délai sur devis
	208 page 9	Douille	Extraflame Réf fabricant: 006277086	avec délai sur devis
	209 page 6	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	211 page 9	Collecteur	Extraflame Réf fabricant: 006277424	avec délai sur devis
	215 page 9	Bâti noir	Extraflame Réf fabricant: 007270178	avec délai sur devis
	239 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	240 page 1	Clé hexagonale	Extraflame Réf fabricant: 009278201	avec délai sur devis
	241 page 9	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	242 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	243 page 3	Garniture/tresse 20x2 mm	Extraflame Réf fabricant: 000006775	avec délai sur devis
	252 page 9	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	253 page 3	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	500 page 3	Kit de remplacement caoutchouc motoréducteur 10 pieces	Extraflame Réf fabricant: 009278410	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Elisir Idro (2014) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
