Poêle Extraflame Doroty (2014)

page 1

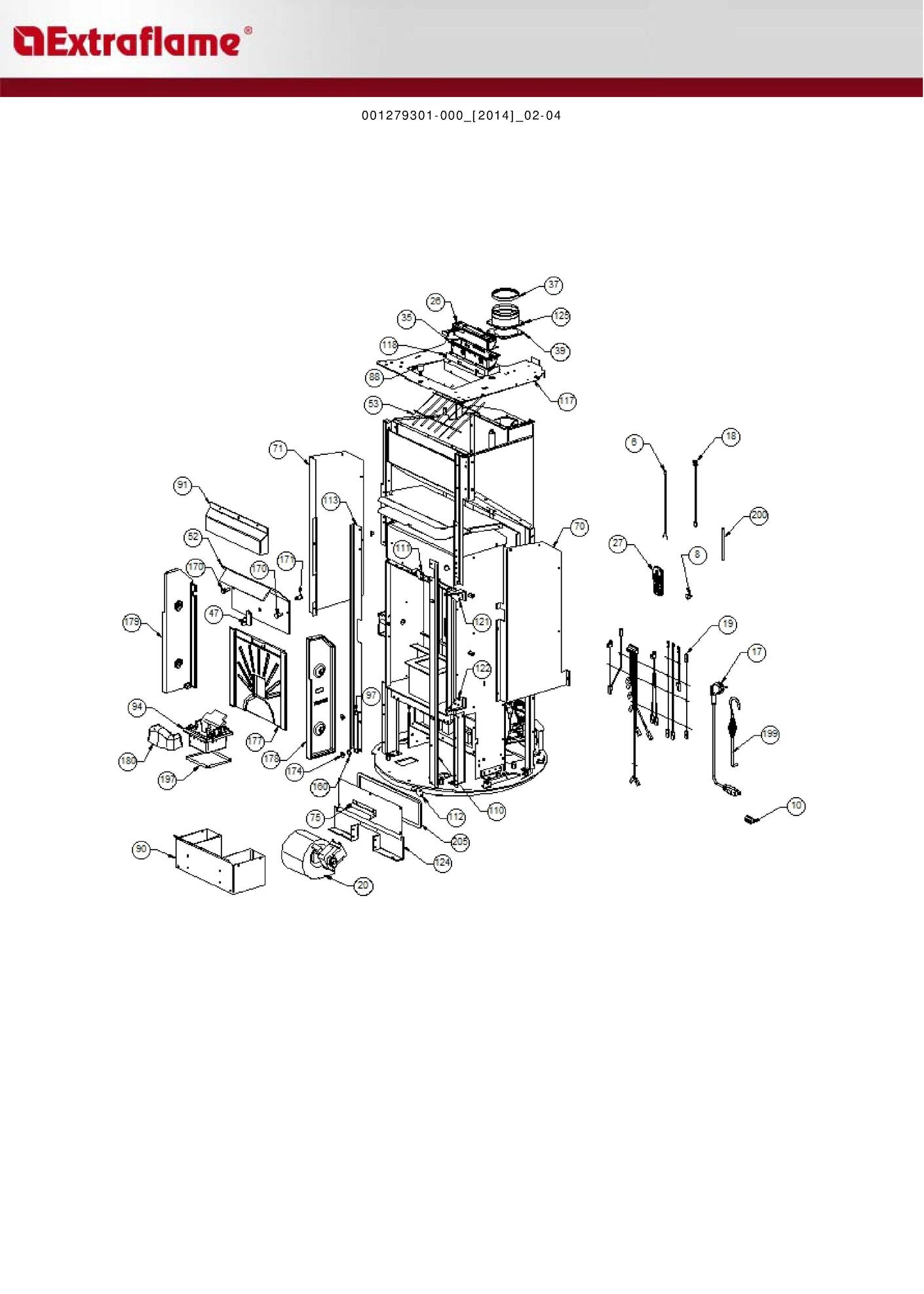

page 3

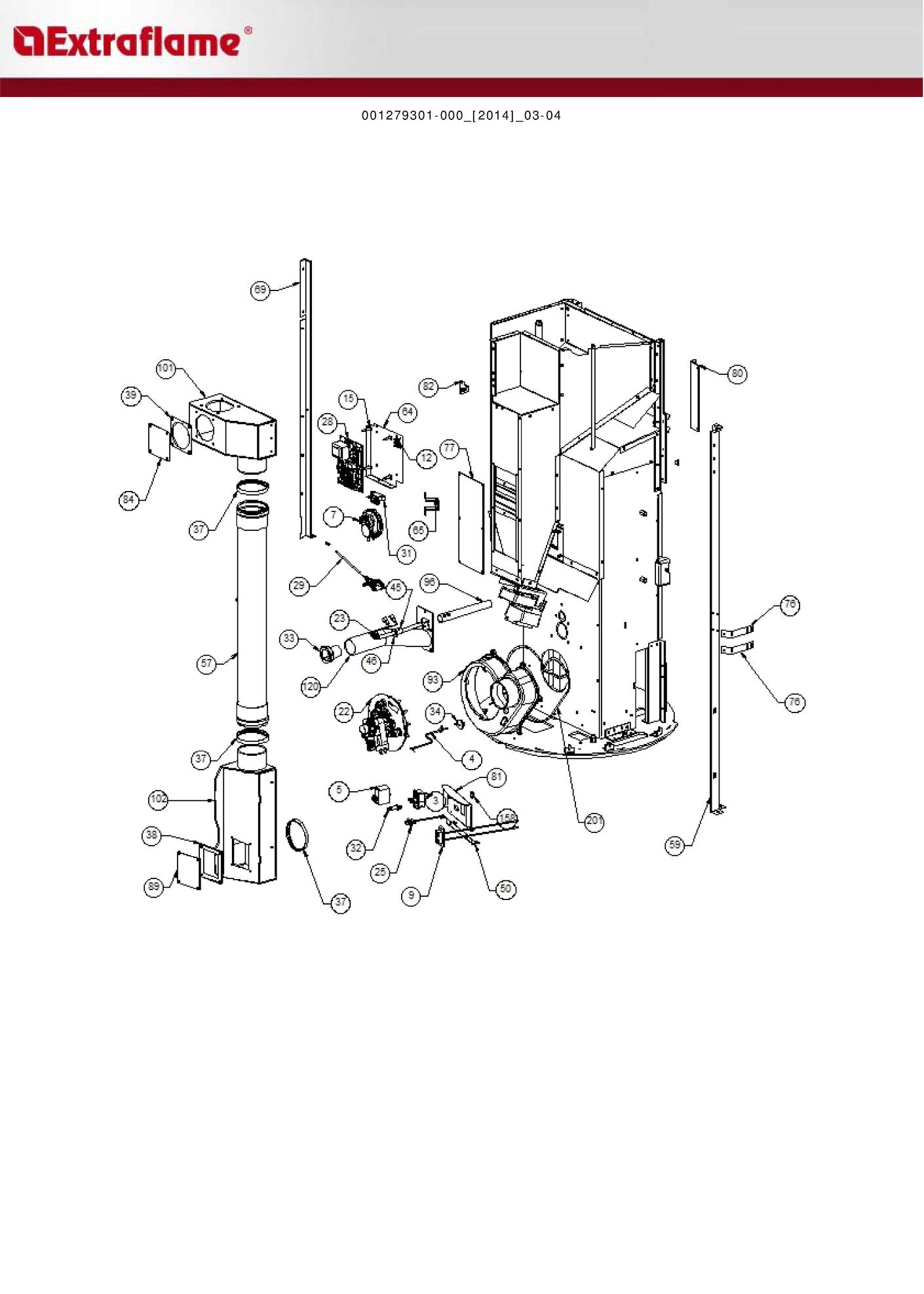

page 5

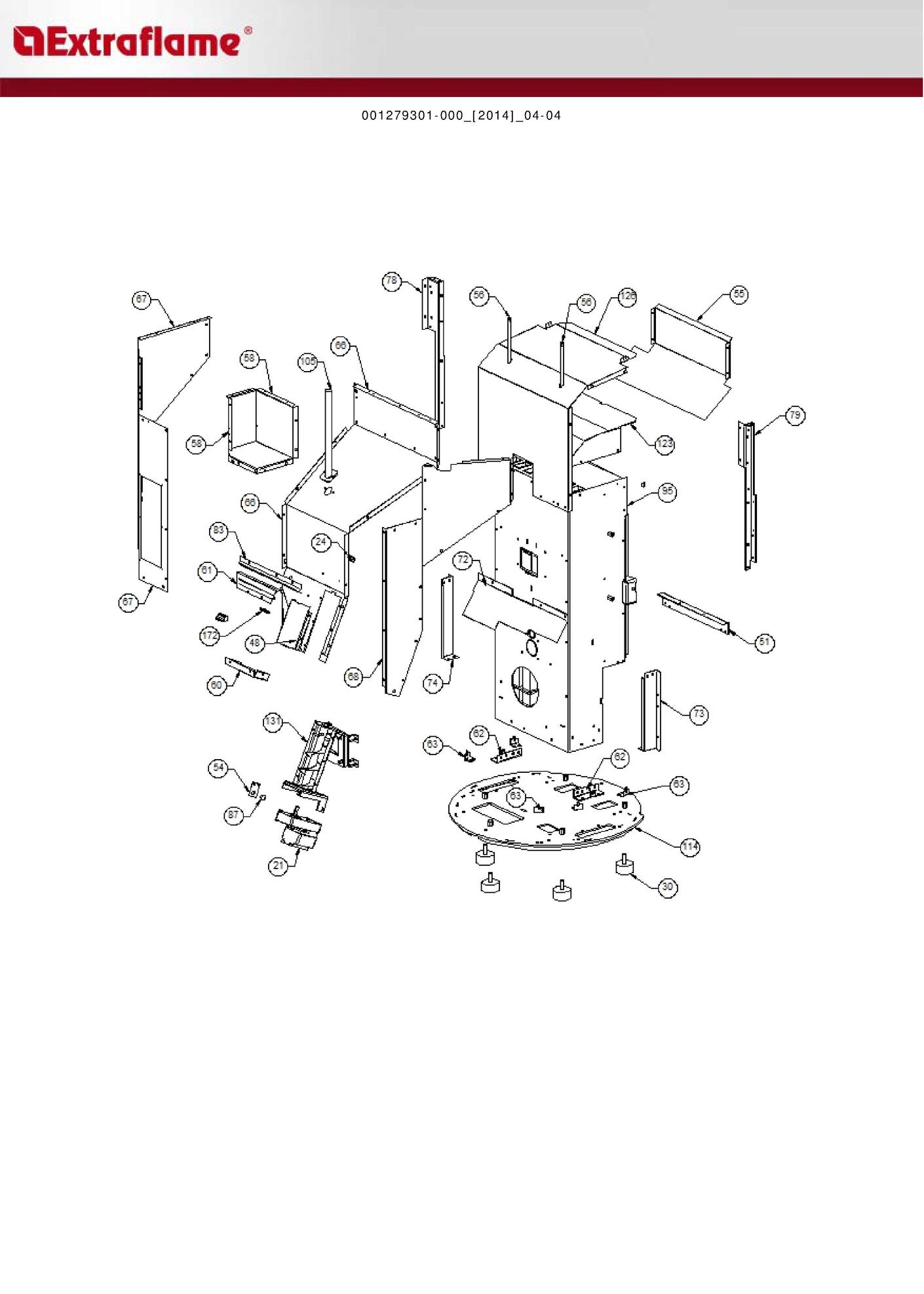

page 7

Position

Schéma

002006211	Fermeture magnétique à déclic	16
002273041	Protection téflon pour vitre	36
002276424	Vitrocéramique 4x260x337 mm	41
002276433	Vitre trempée	42
002277403	Charnière couvercle réservoir noir	43
002277549	Cadre bloque-vitre	44
002279585	Rivet 5x46 bruni	49
002288436	Tige couvercle réservoir	85
002288437	Soutien tige réservoir zingué	86
003277785	Disque fermeture air noir	92
003278308	étrier de blocage aimant	98
003278588	Partie arrière postérieure noire	99
003278589	Carter inférieur noir	100
003278593	Ensemble grille noir	104
003278595	Couvercle réservoir noir	106
003278596	Déflecteur noir	107
003278597	Soutien porte-vitre noir	108
003278598	Soutien aimant noir	109
003278605	Ensemble couvercle noir	116
003278608	Paroi inférieure postérieure réservoir	119
003278617	Poignée noir	127
003278618	Porte fonte perforée	128
003278623	Ensemble côté blanc	129
003278624	Fronton blanc	130
006000827	Rondelle élastique 10 mm	160
006277128	Pivot bruni	173
006277400	Hexagone pour réglage	175
006277401	Pivot laiton	176
000006765	Garniture/tresse 4 mm	203
000006783	Garniture/tresse 12 mm	204

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Doroty (2014)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	3 page 5	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000543	avec délai sur devis
	4 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	5 page 5	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	6 page 3	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	7 page 5	Pressostat	Extraflame Réf fabricant: 002000589	avec délai sur devis
	8 page 3	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	9 page 5	Connecteur	Extraflame Réf fabricant: 002001330	avec délai sur devis
	10 page 3	Connecteur électrique	Extraflame Réf fabricant: 002001334	avec délai sur devis
	12 page 5	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	15 page 5	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	16 page 1	Fermeture magnétique à déclic	Extraflame Réf fabricant: 002006211	avec délai sur devis
	17 page 3	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	18 page 3	Câblage électrique	Extraflame Réf fabricant: 002270311	avec délai sur devis
	19 page 3	Ensemble câblage électrique	Extraflame Réf fabricant: 002270391	avec délai sur devis
	20 page 3	Moteur centrifuge	Extraflame Réf fabricant: 002271020	avec délai sur devis
	21 page 7	Motoréducteur	Extraflame Réf fabricant: 002271032	avec délai sur devis
	22 page 5	Moteur sortie fumée	Extraflame Réf fabricant: 002271033	avec délai sur devis
	22 page 5	Traduction non disponible	Extraflame Réf fabricant: 002272616	avec délai sur devis
	23 page 5	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	24 page 7	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	25 page 5	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	26 page 3	Afficheur lcd	Extraflame Réf fabricant: 002272587	avec délai sur devis
	27 page 3	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	28 page 5	Carte électronique	Extraflame Réf fabricant: 002272599	avec délai sur devis
	29 page 5	Carte électronique	Extraflame Réf fabricant: 002272601	avec délai sur devis
	30 page 7	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	31 page 5	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	32 page 5	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	33 page 5	Bague pastique	Extraflame Réf fabricant: 002273032	avec délai sur devis
	34 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	35 page 3	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	36 page 1	Protection téflon pour vitre	Extraflame Réf fabricant: 002273041	avec délai sur devis
	37 page 3	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	38 page 5	Garniture	Extraflame Réf fabricant: 002273312	avec délai sur devis
	39 page 3	Garniture	Extraflame Réf fabricant: 002273325	avec délai sur devis
	41 page 1	Vitrocéramique 4x260x337 mm	Extraflame Réf fabricant: 002276424	avec délai sur devis
	42 page 1	Vitre trempée	Extraflame Réf fabricant: 002276433	avec délai sur devis
	43 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	44 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	45 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	46 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	47 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	48 page 7	Couvercle spirale	Extraflame Réf fabricant: 002279323	avec délai sur devis
	49 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	50 page 5	Bride afficheur zinguée	Extraflame Réf fabricant: 002287056	avec délai sur devis
	51 page 7	équerre fixation porte	Extraflame Réf fabricant: 002287200	avec délai sur devis
	52 page 3	Déflecteur fumée	Extraflame Réf fabricant: 002287222	avec délai sur devis
	53 page 3	Grille chromée	Extraflame Réf fabricant: 002287389	avec délai sur devis
	54 page 7	Plaquette motoréducteur zinguée	Extraflame Réf fabricant: 002287676	avec délai sur devis
	55 page 7	Déflecteur supérieur aluminium	Extraflame Réf fabricant: 002288384	avec délai sur devis
	56 page 7	Tige guide racleurs	Extraflame Réf fabricant: 002288406	avec délai sur devis
	57 page 5	Tuyau fumées 80 mm	Extraflame Réf fabricant: 002288407	avec délai sur devis
	58 page 7	Boîtier réservoir zingué	Extraflame Réf fabricant: 002288408	avec délai sur devis
	59 page 5	Cornière gauche zinguée	Extraflame Réf fabricant: 002288409	avec délai sur devis
	60 page 7	Flanc réservoir	Extraflame Réf fabricant: 002288410	avec délai sur devis
	61 page 7	équerre protection tuyau zinguée	Extraflame Réf fabricant: 002288411	avec délai sur devis
	62 page 7	Cornière de fixation chambre zinguée	Extraflame Réf fabricant: 002288412	avec délai sur devis
	63 page 7	étrier fixation zingué	Extraflame Réf fabricant: 002288413	avec délai sur devis
	64 page 5	Support carte électronique zingué	Extraflame Réf fabricant: 002288414	avec délai sur devis
	65 page 5	Cornière de fixation partie arrière zinguée	Extraflame Réf fabricant: 002288415	avec délai sur devis
	66 page 7	Paroi frontale réservoir	Extraflame Réf fabricant: 002288416	avec délai sur devis
	67 page 7	Paroi droite réservoir	Extraflame Réf fabricant: 002288417	avec délai sur devis
	68 page 7	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002288418	avec délai sur devis
	69 page 5	Cornière droite zinguée	Extraflame Réf fabricant: 002288419	avec délai sur devis
	70 page 3	Carter droit zingué	Extraflame Réf fabricant: 002288420	avec délai sur devis
	71 page 3	Carter gauche zingué	Extraflame Réf fabricant: 002288421	avec délai sur devis
	72 page 7	Déflecteur inférieur zingué	Extraflame Réf fabricant: 002288422	avec délai sur devis
	73 page 7	Support gauche zingué	Extraflame Réf fabricant: 002288423	avec délai sur devis
	74 page 7	Support droit zingué	Extraflame Réf fabricant: 002288424	avec délai sur devis
	75 page 3	Bride de fermeture zinguée	Extraflame Réf fabricant: 002288425	avec délai sur devis
	76 page 5	étrier de fixation	Extraflame Réf fabricant: 002288427	avec délai sur devis
	77 page 5	Couvercle d inspection zingué	Extraflame Réf fabricant: 002288428	avec délai sur devis
	78 page 7	Cornière gauche zinguée	Extraflame Réf fabricant: 002288429	avec délai sur devis
	79 page 7	Cornière droite zinguée	Extraflame Réf fabricant: 002288430	avec délai sur devis
	80 page 5	Support frontal zingué	Extraflame Réf fabricant: 002288431	avec délai sur devis
	81 page 5	Support zingué	Extraflame Réf fabricant: 002288432	avec délai sur devis
	82 page 5	étrier de blocage zingué	Extraflame Réf fabricant: 002288433	avec délai sur devis
	83 page 7	équerre thermostat	Extraflame Réf fabricant: 002288434	avec délai sur devis
	84 page 5	Bouchon sortie fumées	Extraflame Réf fabricant: 002288435	avec délai sur devis
	85 page 1	Tige couvercle réservoir	Extraflame Réf fabricant: 002288436	avec délai sur devis
	86 page 1	Soutien tige réservoir zingué	Extraflame Réf fabricant: 002288437	avec délai sur devis
	87 page 7	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	88 page 3	Pied antivibratoire	Extraflame Réf fabricant: 002363008	avec délai sur devis
	89 page 5	Couvercle inspection noir	Extraflame Réf fabricant: 003277476	avec délai sur devis
	90 page 3	Tiroir cendres noir	Extraflame Réf fabricant: 003277679	avec délai sur devis
	91 page 3	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277680	avec délai sur devis
	92 page 1	Disque fermeture air noir	Extraflame Réf fabricant: 003277785	avec délai sur devis
	93 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	94 page 3	Brasier fonte avec diviseur et pivot	Extraflame Réf fabricant: 003278221	avec délai sur devis
	95 page 7	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278281	avec délai sur devis
	96 page 5	Tuyau support résistance noir	Extraflame Réf fabricant: 003278282	avec délai sur devis
	97 page 3	Plaque aimant noire	Extraflame Réf fabricant: 003278305	avec délai sur devis
	98 page 1	étrier de blocage aimant	Extraflame Réf fabricant: 003278308	avec délai sur devis
	99 page 1	Partie arrière postérieure noire	Extraflame Réf fabricant: 003278588	avec délai sur devis
	100 page 1	Carter inférieur noir	Extraflame Réf fabricant: 003278589	avec délai sur devis
	101 page 5	Boîtier fumées noir	Extraflame Réf fabricant: 003278590	avec délai sur devis
	102 page 5	Boîtier fumées noir	Extraflame Réf fabricant: 003278591	avec délai sur devis
	104 page 1	Ensemble grille noir	Extraflame Réf fabricant: 003278593	avec délai sur devis
	105 page 7	Ensemble conduit racleurs noir	Extraflame Réf fabricant: 003278594	avec délai sur devis
	106 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 003278595	avec délai sur devis
	107 page 1	Déflecteur noir	Extraflame Réf fabricant: 003278596	avec délai sur devis
	108 page 1	Soutien porte-vitre noir	Extraflame Réf fabricant: 003278597	avec délai sur devis
	109 page 1	Soutien aimant noir	Extraflame Réf fabricant: 003278598	avec délai sur devis
	110 page 3	Bride droite noire	Extraflame Réf fabricant: 003278599	avec délai sur devis
	111 page 3	Charnière noir	Extraflame Réf fabricant: 003278600	avec délai sur devis
	112 page 3	Charnière noir	Extraflame Réf fabricant: 003278601	avec délai sur devis
	113 page 3	Bride gauche noire	Extraflame Réf fabricant: 003278602	avec délai sur devis
	114 page 7	Ensemble fond noir	Extraflame Réf fabricant: 003278603	avec délai sur devis
	116 page 1	Ensemble couvercle noir	Extraflame Réf fabricant: 003278605	avec délai sur devis
	117 page 3	Couvercle réservoir noir	Extraflame Réf fabricant: 003278606	avec délai sur devis
	118 page 3	étrier de blocage noir	Extraflame Réf fabricant: 003278607	avec délai sur devis
	119 page 1	Paroi inférieure postérieure réservoir	Extraflame Réf fabricant: 003278608	avec délai sur devis
	120 page 5	Ensemble tuyau prise d air noir	Extraflame Réf fabricant: 003278609	avec délai sur devis
	121 page 3	Charnière noir	Extraflame Réf fabricant: 003278610	avec délai sur devis
	122 page 3	Charnière noir	Extraflame Réf fabricant: 003278611	avec délai sur devis
	123 page 7	Carter supérieur noir	Extraflame Réf fabricant: 003278613	avec délai sur devis
	124 page 3	Couvercle inspection noir	Extraflame Réf fabricant: 003278614	avec délai sur devis
	125 page 3	Ensemble sortie fumées noir	Extraflame Réf fabricant: 003278615	avec délai sur devis
	126 page 7	Carter postérieur noir	Extraflame Réf fabricant: 003278616	avec délai sur devis
	127 page 1	Poignée noir	Extraflame Réf fabricant: 003278617	avec délai sur devis
	128 page 1	Porte fonte perforée	Extraflame Réf fabricant: 003278618	avec délai sur devis
	129 page 1	Ensemble côté blanc	Extraflame Réf fabricant: 003278623	avec délai sur devis
	130 page 1	Fronton blanc	Extraflame Réf fabricant: 003278624	avec délai sur devis
	158 page 5	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	160 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	170 page 3	Pivot acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	171 page 3	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	172 page 7	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	173 page 1	Pivot bruni	Extraflame Réf fabricant: 006277128	avec délai sur devis
	174 page 3	Douille levier blocage porte	Extraflame Réf fabricant: 006277133	avec délai sur devis
	175 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	176 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	177 page 3	Paroi fonte	Extraflame Réf fabricant: 007270184	avec délai sur devis
	178 page 3	Paroi fonte	Extraflame Réf fabricant: 007270185	avec délai sur devis
	179 page 3	Paroi fonte	Extraflame Réf fabricant: 007270186	avec délai sur devis
	180 page 3	Pare-flamme	Extraflame Réf fabricant: 007270191	avec délai sur devis
	199 page 3	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	200 page 3	Tube 8 mm	Extraflame Réf fabricant: 000006913	avec délai sur devis
	201 page 5	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	203 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006765	avec délai sur devis
	204 page 1	Garniture/tresse 12 mm	Extraflame Réf fabricant: 000006783	avec délai sur devis
	205 page 3	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Doroty (2014) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
