Poêle Extraflame Melinda Idro 2.0 (2016)

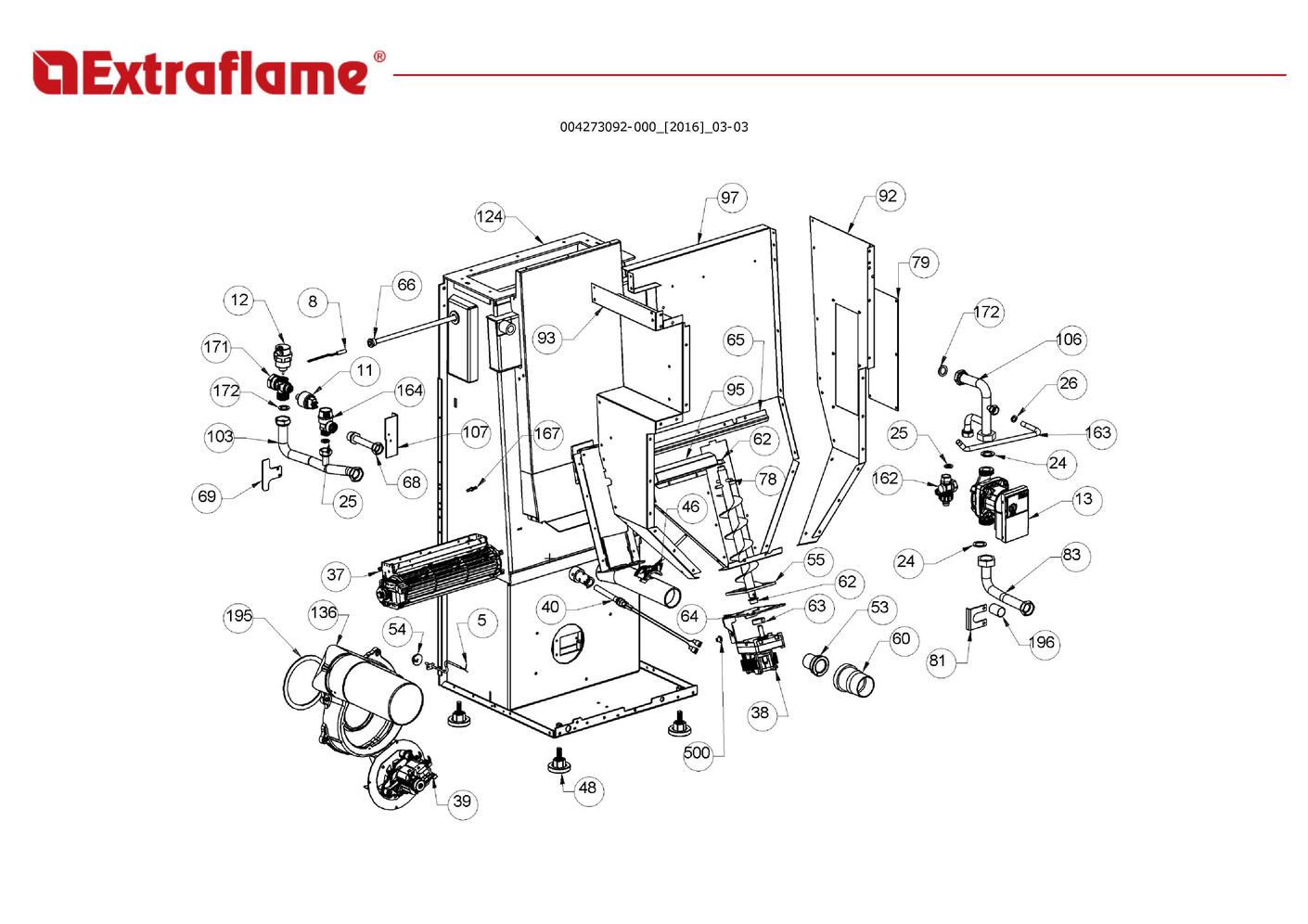

page 1

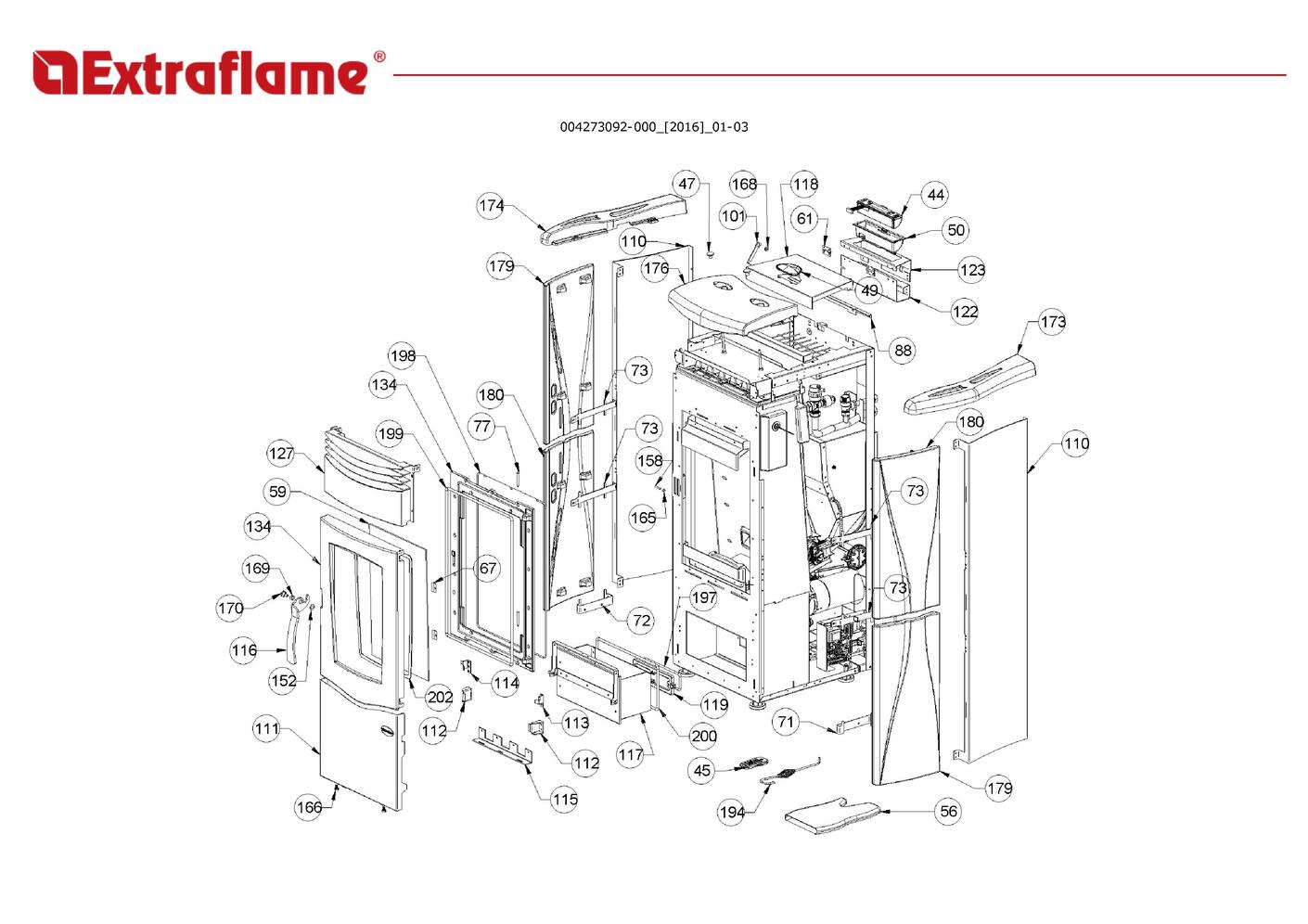

page 5

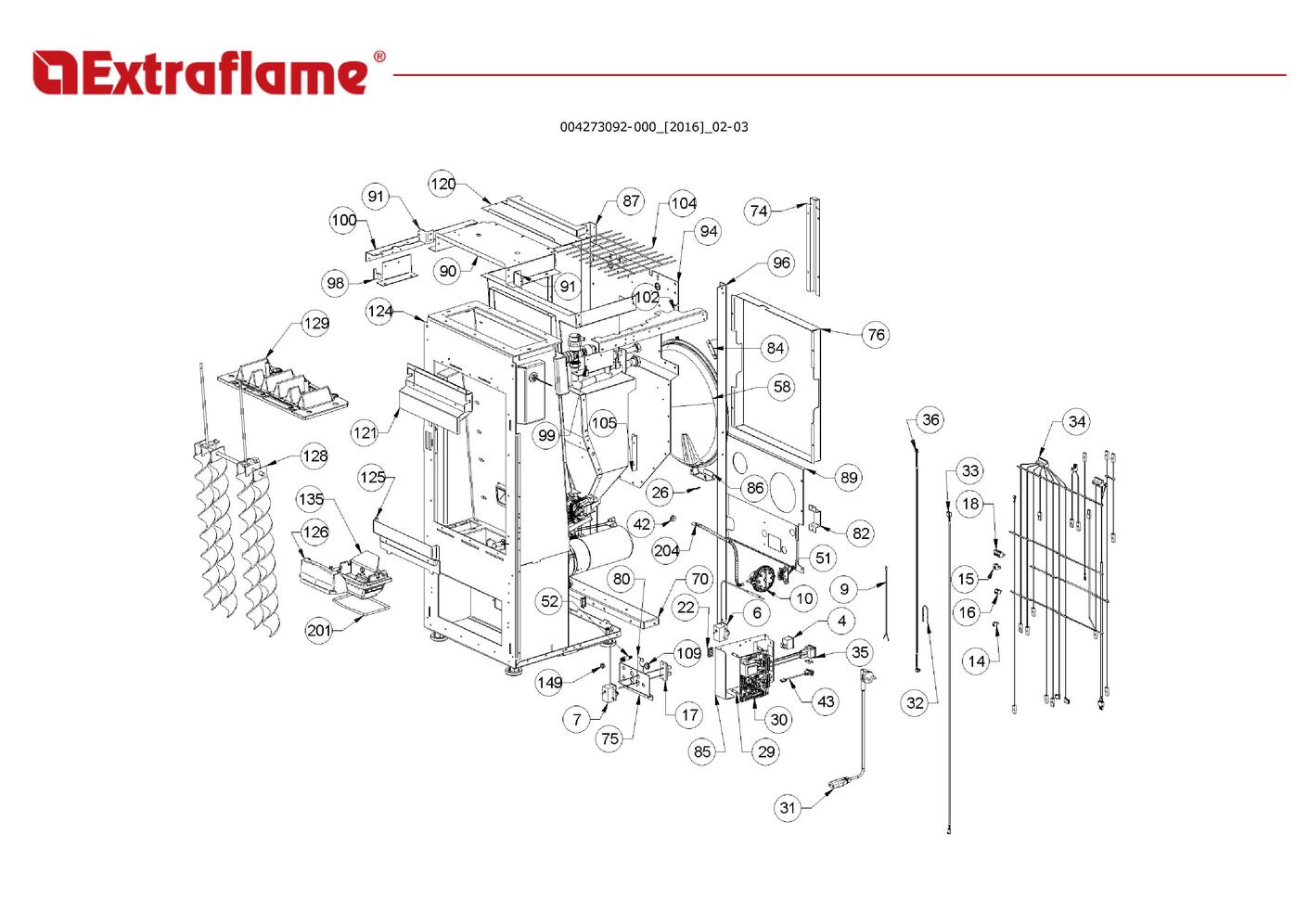

page 8

Position

Schéma

002000564	Sonde fumées avec gaine	5
002000569	Sonde ntc eau 2000mm	8
002000591	Pressostat numérique h2o	11
002000632	Vanne automatique 3/8	12
002000640	Pompe wilo yonos para rs 15/6-rkc	13
002003300	Garniture carton 1	24
002003302	Garniture carton 2x8,5x14,5 mm	26
002271003	Moteur tangentiel x baby fiam	37
002273018	Tampon en caoutchouc côté moteur	37
002273017	Tampon en caoutchouc extérieur	37
002271032	Motoréducteur merkle b4415up 230v 50hz	38
002272635	Encodeur du moteur des fumées ebm	39
002271056	Moteur des fumees rr152 (55462.09250)	39
002271070	Bougie céramique l = 520mm	40
002272612	Capteur de flux	46
002273003	Pied caoutchouc m10 50x25 mm	48
002273032	Bague pastique	53
002273033	Tampon en caoutchouc	54
002273314	Garniture	55
002276502	Rallonge tuyau d air	60
002277405	Douilles bridées	62
002277410	Bague 30x10 mm	63
002277426	Bride blocage motoréducteur	64
002277462	équerre thermostat	65
002277501	Bulbe porte-thermostat	66
002278466	Tuyau vanne	68
002279304	étrier tuyaux cuivre zinguée	69
002287738	Spirale chargement pellet	78
002288619	Inspection zinguée	79
002288644	étrier zingué	81
002289459	Tuyau retour	83
002289475	Paroi gauche réservoir zingué	92
002289476	Paroi droite réservoir zingué	93
002289478	équerre zinguée	95
002289480	Paroi antérieure réservoir zinguée	97
002289491	tuyau refoulement 3/4	103
002289538	Tuyau retour	106
002289566	Bride bloque-tuyaux	107
002303006	Tampon en caoutchouc	108
003278784	Chambre de combustion	124
004278194	Coque fonte noire	136
006008510	Robinet de vidange avec bouchon 1/2	162
006008527	tuyau flex 3/8	163
006008528	Vanne de sécurité 3 bars	164
006277069	Raccord pour tube 6 mm	167
006277424	Collecteur	171
006495101	Rondelle carton 14x24x2 mm	172
000006760	Garniture/tresse 10x3 mm	195
000006910	Gaine de protection 24 mm	196
009278410	Kit de remplacement caoutchouc motoréducteur 10 pieces	500

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Melinda Idro 2.0 (2016)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	4 page 8	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	5 page 1	Sonde fumées avec gaine	Extraflame Réf fabricant: 002000564	avec délai sur devis
	6 page 8	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	7 page 8	Thermostat à bulbe 100°c	Extraflame Réf fabricant: 002000567	avec délai sur devis
	8 page 1	Sonde ntc eau 2000mm	Extraflame Réf fabricant: 002000569	avec délai sur devis
	9 page 8	Sonde ntc ambiance / réservoir 550mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	10 page 8	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	11 page 1	Pressostat numérique h2o	Extraflame Réf fabricant: 002000591	avec délai sur devis
	12 page 1	Vanne automatique 3/8	Extraflame Réf fabricant: 002000632	avec délai sur devis
	13 page 1	Pompe wilo yonos para rs 15/6-rkc	Extraflame Réf fabricant: 002000640	avec délai sur devis
	14 page 8	Connecteur	Extraflame Réf fabricant: 002001304	avec délai sur devis
	15 page 8	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	16 page 8	Connecteur	Extraflame Réf fabricant: 002001321	avec délai sur devis
	17 page 8	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	18 page 8	Connecteur électrique	Extraflame Réf fabricant: 002001334	avec délai sur devis
	22 page 8	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	24 page 1	Garniture carton 1	Extraflame Réf fabricant: 002003300	avec délai sur devis
	26 page 1	Garniture carton 2x8,5x14,5 mm	Extraflame Réf fabricant: 002003302	avec délai sur devis
	29 page 8	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	30 page 8	Carte électronique de sécurité vis	Extraflame Réf fabricant: 002202514	avec délai sur devis
	31 page 8	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	32 page 8	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	33 page 8	Câblage encodeur	Extraflame Réf fabricant: 002270311	avec délai sur devis
	34 page 8	Câblage électrique	Extraflame Réf fabricant: 002270441	avec délai sur devis
	35 page 8	Ensemble prise réseau tripolaire	Extraflame Réf fabricant: 002270477	avec délai sur devis
	36 page 8	Câblage électrique	Extraflame Réf fabricant: 002270524	avec délai sur devis
	37 page 1	Moteur tangentiel x baby fiam	Extraflame Réf fabricant: 002271003	avec délai sur devis
	37 page 1	Tampon en caoutchouc côté moteur	Extraflame Réf fabricant: 002273018	avec délai sur devis
	37 page 1	Tampon en caoutchouc extérieur	Extraflame Réf fabricant: 002273017	avec délai sur devis
	38 page 1	Motoréducteur merkle b4415up 230v 50hz	Extraflame Réf fabricant: 002271032	avec délai sur devis
	39 page 1	Encodeur du moteur des fumées ebm	Extraflame Réf fabricant: 002272635	avec délai sur devis
	39 page 1	Moteur des fumees rr152 (55462.09250)	Extraflame Réf fabricant: 002271056	avec délai sur devis
	40 page 1	Bougie céramique l = 520mm	Extraflame Réf fabricant: 002271070	avec délai sur devis
	42 page 8	Passe-câble	Extraflame Réf fabricant: 002271304	avec délai sur devis
	43 page 8	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	44 page 5	Display lcd thermoproduits	Extraflame Réf fabricant: 002272588	avec délai sur devis
	45 page 5	Télécommande	Extraflame Réf fabricant: 002272591	avec délai sur devis
	46 page 1	Capteur de flux	Extraflame Réf fabricant: 002272612	avec délai sur devis
	47 page 5	Pommeau	Extraflame Réf fabricant: 002273001	avec délai sur devis
	48 page 1	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	49 page 5	Poignée	Extraflame Réf fabricant: 002273024	avec délai sur devis
	50 page 5	Boîtier plastique	Extraflame Réf fabricant: 002273025	avec délai sur devis
	51 page 8	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	52 page 8	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	53 page 1	Bague pastique	Extraflame Réf fabricant: 002273032	avec délai sur devis
	54 page 1	Tampon en caoutchouc	Extraflame Réf fabricant: 002273033	avec délai sur devis
	55 page 1	Garniture	Extraflame Réf fabricant: 002273314	avec délai sur devis
	56 page 5	Gant	Extraflame Réf fabricant: 002276001	avec délai sur devis
	58 page 8	Vase d expansion 6 l 3/8	Extraflame Réf fabricant: 002276151	avec délai sur devis
	59 page 5	Vitrocéramique 443x281x4 mm	Extraflame Réf fabricant: 002276404	avec délai sur devis
	60 page 1	Rallonge tuyau d air	Extraflame Réf fabricant: 002276502	avec délai sur devis
	61 page 5	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	62 page 1	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	63 page 1	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	64 page 1	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	65 page 1	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	66 page 1	Bulbe porte-thermostat	Extraflame Réf fabricant: 002277501	avec délai sur devis
	67 page 5	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	68 page 1	Tuyau vanne	Extraflame Réf fabricant: 002278466	avec délai sur devis
	69 page 1	étrier tuyaux cuivre zinguée	Extraflame Réf fabricant: 002279304	avec délai sur devis
	70 page 8	Rallonge fond zingué	Extraflame Réf fabricant: 002279462	avec délai sur devis
	71 page 5	Profil céramiques zingué	Extraflame Réf fabricant: 002279476	avec délai sur devis
	72 page 5	Profil carreaux zingué	Extraflame Réf fabricant: 002279477	avec délai sur devis
	73 page 5	Bride support céramique	Extraflame Réf fabricant: 002279479	avec délai sur devis
	74 page 8	Boîtier protection afficheur zingué	Extraflame Réf fabricant: 002279489	avec délai sur devis
	75 page 8	étrier thermostat zingué	Extraflame Réf fabricant: 002279490	avec délai sur devis
	76 page 8	Carter vase d expansion	Extraflame Réf fabricant: 002279497	avec délai sur devis
	77 page 5	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	78 page 1	Spirale chargement pellet	Extraflame Réf fabricant: 002287738	avec délai sur devis
	79 page 1	Inspection zinguée	Extraflame Réf fabricant: 002288619	avec délai sur devis
	80 page 8	équerre zinguée	Extraflame Réf fabricant: 002288636	avec délai sur devis
	81 page 1	étrier zingué	Extraflame Réf fabricant: 002288644	avec délai sur devis
	82 page 8	étrier zingué	Extraflame Réf fabricant: 002288692	avec délai sur devis
	83 page 1	Tuyau retour	Extraflame Réf fabricant: 002289459	avec délai sur devis
	84 page 8	étrier zingué	Extraflame Réf fabricant: 002289460	avec délai sur devis
	85 page 8	Support carte électronique	Extraflame Réf fabricant: 002289461	avec délai sur devis
	86 page 8	Bride zinguée	Extraflame Réf fabricant: 002289462	avec délai sur devis
	87 page 8	Cornière gauche zinguée	Extraflame Réf fabricant: 002289463	avec délai sur devis
	88 page 5	Bride zinguée	Extraflame Réf fabricant: 002289464	avec délai sur devis
	89 page 8	Dos zingué	Extraflame Réf fabricant: 002289468	avec délai sur devis
	90 page 8	Carter zingué	Extraflame Réf fabricant: 002289469	avec délai sur devis
	91 page 8	Bride zinguée	Extraflame Réf fabricant: 002289470	avec délai sur devis
	92 page 1	Paroi gauche réservoir zingué	Extraflame Réf fabricant: 002289475	avec délai sur devis
	93 page 1	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002289476	avec délai sur devis
	94 page 8	Paroi postérieure	Extraflame Réf fabricant: 002289477	avec délai sur devis
	95 page 1	équerre zinguée	Extraflame Réf fabricant: 002289478	avec délai sur devis
	96 page 8	Cornière droite zinguée	Extraflame Réf fabricant: 002289479	avec délai sur devis
	97 page 1	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002289480	avec délai sur devis
	98 page 8	Profil zingué	Extraflame Réf fabricant: 002289483	avec délai sur devis
	99 page 8	Profil zingué	Extraflame Réf fabricant: 002289484	avec délai sur devis
	100 page 8	Profil zingué	Extraflame Réf fabricant: 002289485	avec délai sur devis
	101 page 5	Tige guide couvercle	Extraflame Réf fabricant: 002289486	avec délai sur devis
	102 page 8	Profil zingué	Extraflame Réf fabricant: 002289487	avec délai sur devis
	103 page 1	tuyau refoulement 3/4	Extraflame Réf fabricant: 002289491	avec délai sur devis
	104 page 8	Grille de protection chromée	Extraflame Réf fabricant: 002289492	avec délai sur devis
	105 page 8	équerre zinguée	Extraflame Réf fabricant: 002289494	avec délai sur devis
	106 page 1	Tuyau retour	Extraflame Réf fabricant: 002289538	avec délai sur devis
	107 page 1	Bride bloque-tuyaux	Extraflame Réf fabricant: 002289566	avec délai sur devis
	108 page 1	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	109 page 8	Passe-câble	Extraflame Réf fabricant: 002311301	avec délai sur devis
	110 page 5	Flanc noir	Extraflame Réf fabricant: 003277385	avec délai sur devis
	111 page 5	Porte noire	Extraflame Réf fabricant: 003277388	avec délai sur devis
	112 page 5	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	113 page 5	équerre bloque-porte noire	Extraflame Réf fabricant: 003277481	avec délai sur devis
	114 page 5	équerre bloque-porte noire	Extraflame Réf fabricant: 003277482	avec délai sur devis
	115 page 5	équerre support porte noire	Extraflame Réf fabricant: 003277483	avec délai sur devis
	116 page 5	Poignée noir	Extraflame Réf fabricant: 003277534	avec délai sur devis
	117 page 5	Tiroir cendres noir	Extraflame Réf fabricant: 003277659	avec délai sur devis
	118 page 5	Couvercle réservoir noir	Extraflame Réf fabricant: 003277894	avec délai sur devis
	119 page 5	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	120 page 8	Bride chute pellet noir	Extraflame Réf fabricant: 003278345	avec délai sur devis
	121 page 8	Déflecteur noir	Extraflame Réf fabricant: 003278780	avec délai sur devis
	122 page 5	Boîtier écran	Extraflame Réf fabricant: 003278781	avec délai sur devis
	123 page 5	Boîtier écran	Extraflame Réf fabricant: 003278782	avec délai sur devis
	124 page 1	Chambre de combustion	Extraflame Réf fabricant: 003278784	avec délai sur devis
	125 page 8	Déflecteur noir	Extraflame Réf fabricant: 003278789	avec délai sur devis
	126 page 8	Pare-flamme	Extraflame Réf fabricant: 003278831	avec délai sur devis
	127 page 5	Grille noire	Extraflame Réf fabricant: 003278927	avec délai sur devis
	134 page 5	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278147	avec délai sur devis
	135 page 8	Ensemble brasier	Extraflame Réf fabricant: 004278184	avec délai sur devis
	136 page 1	Coque fonte noire	Extraflame Réf fabricant: 004278194	avec délai sur devis
	149 page 8	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	152 page 5	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	158 page 5	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	162 page 1	Robinet de vidange avec bouchon 1/2	Extraflame Réf fabricant: 006008510	avec délai sur devis
	163 page 1	tuyau flex 3/8	Extraflame Réf fabricant: 006008527	avec délai sur devis
	164 page 1	Vanne de sécurité 3 bars	Extraflame Réf fabricant: 006008528	avec délai sur devis
	165 page 5	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	166 page 5	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	167 page 1	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277069	avec délai sur devis
	168 page 5	Douille	Extraflame Réf fabricant: 006277152	avec délai sur devis
	169 page 5	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	170 page 5	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	171 page 1	Collecteur	Extraflame Réf fabricant: 006277424	avec délai sur devis
	172 page 1	Rondelle carton 14x24x2 mm	Extraflame Réf fabricant: 006495101	avec délai sur devis
	173 page 5	Partie latérale fonte noir	Extraflame Réf fabricant: 007270163	avec délai sur devis
	174 page 5	Partie latérale fonte noir	Extraflame Réf fabricant: 007270164	avec délai sur devis
	176 page 5	Couverture céramique parchemin	Extraflame Réf fabricant: 007273213	avec délai sur devis
	179 page 5	Carreau céramique parchemin	Extraflame Réf fabricant: 007273216	avec délai sur devis
	180 page 5	Carreau céramique parchemin	Extraflame Réf fabricant: 007273217	avec délai sur devis
	194 page 5	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	195 page 1	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	196 page 1	Gaine de protection 24 mm	Extraflame Réf fabricant: 000006910	avec délai sur devis
	197 page 5	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	198 page 5	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	199 page 5	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006782	avec délai sur devis
	201 page 8	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	202 page 5	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	204 page 8	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	500 page 1	Kit de remplacement caoutchouc motoréducteur 10 pieces	Extraflame Réf fabricant: 009278410	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Melinda Idro 2.0 (2016) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
