Poêle Extraflame Giusy (2017)

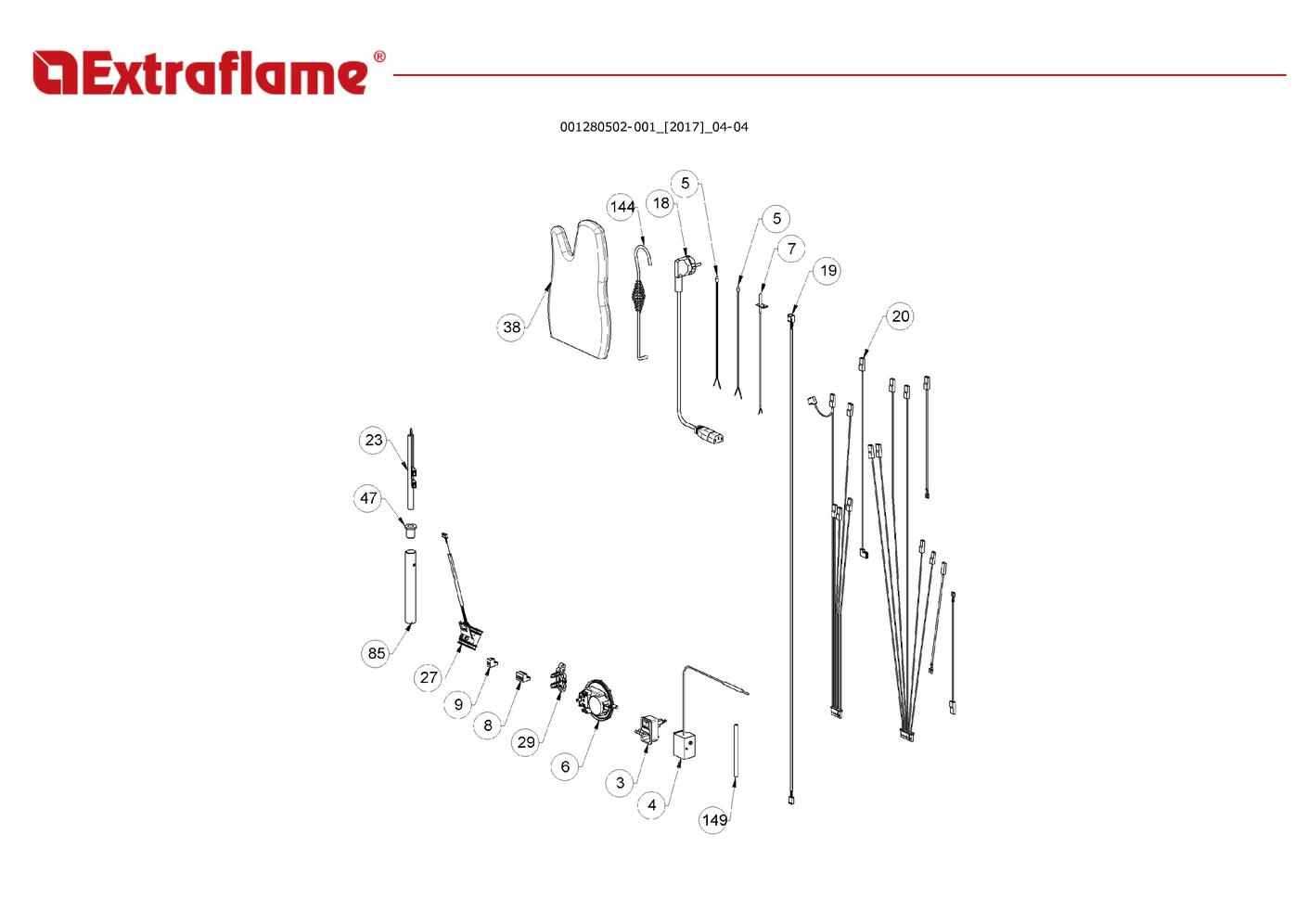

page 1

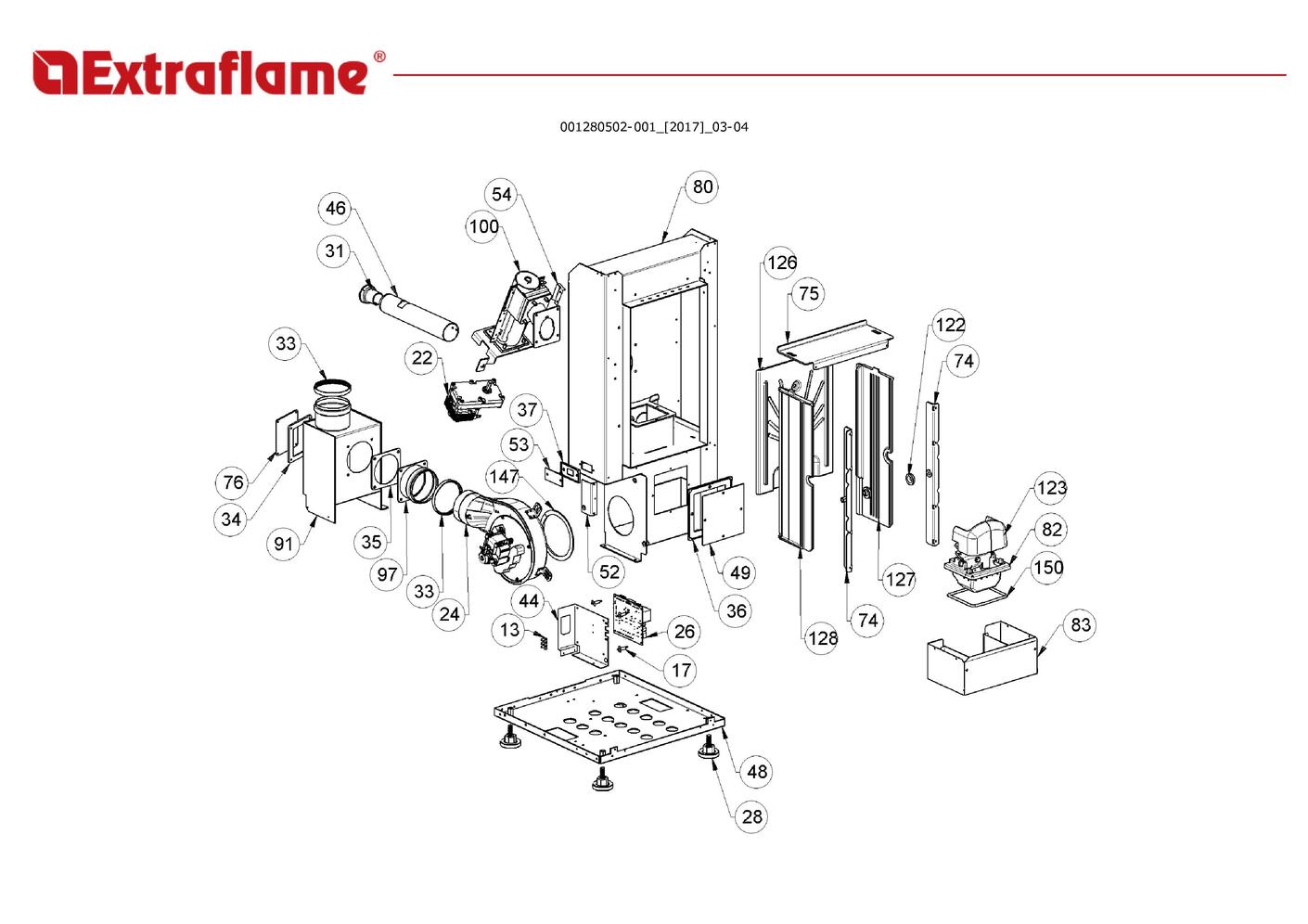

page 3

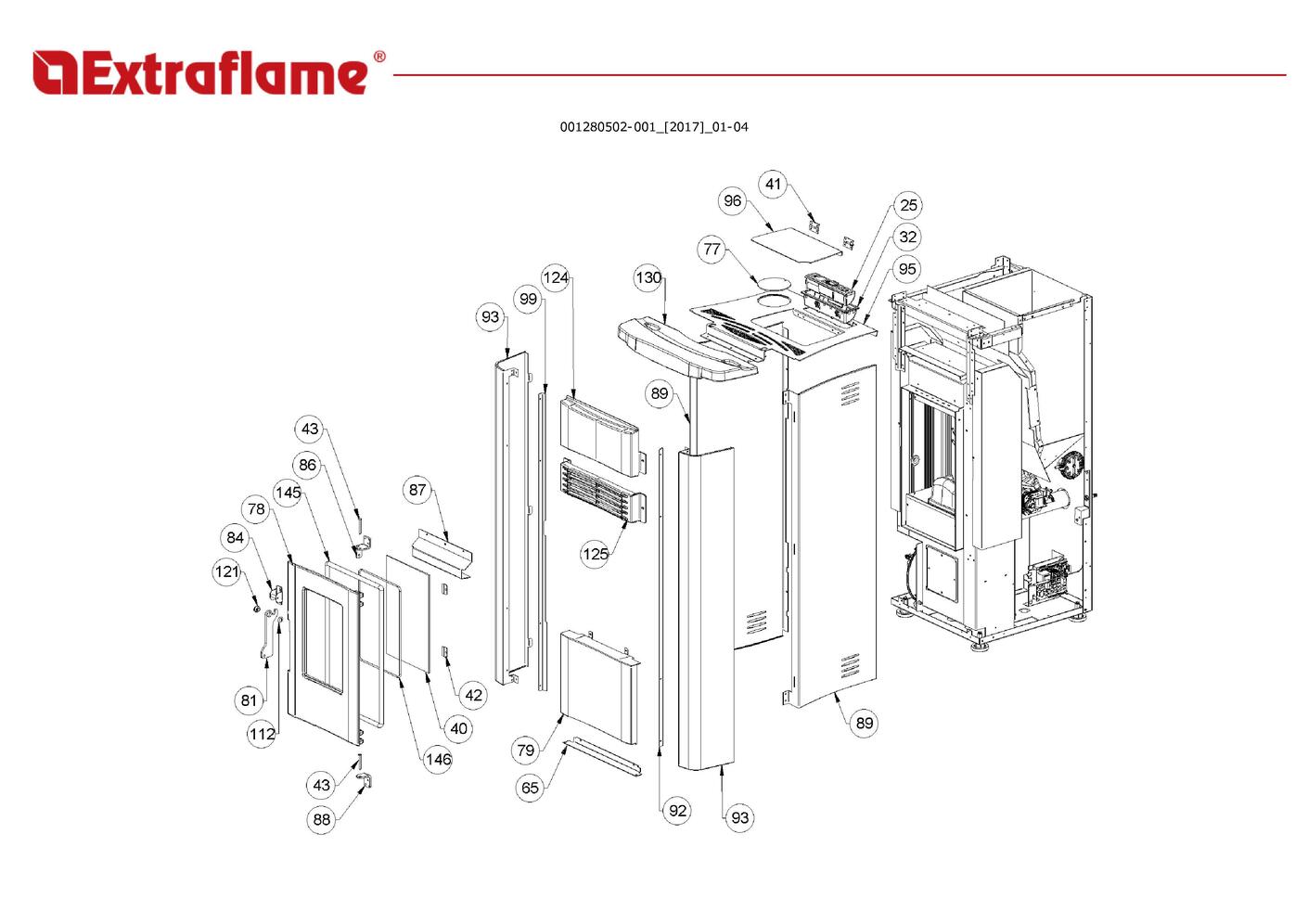

page 6

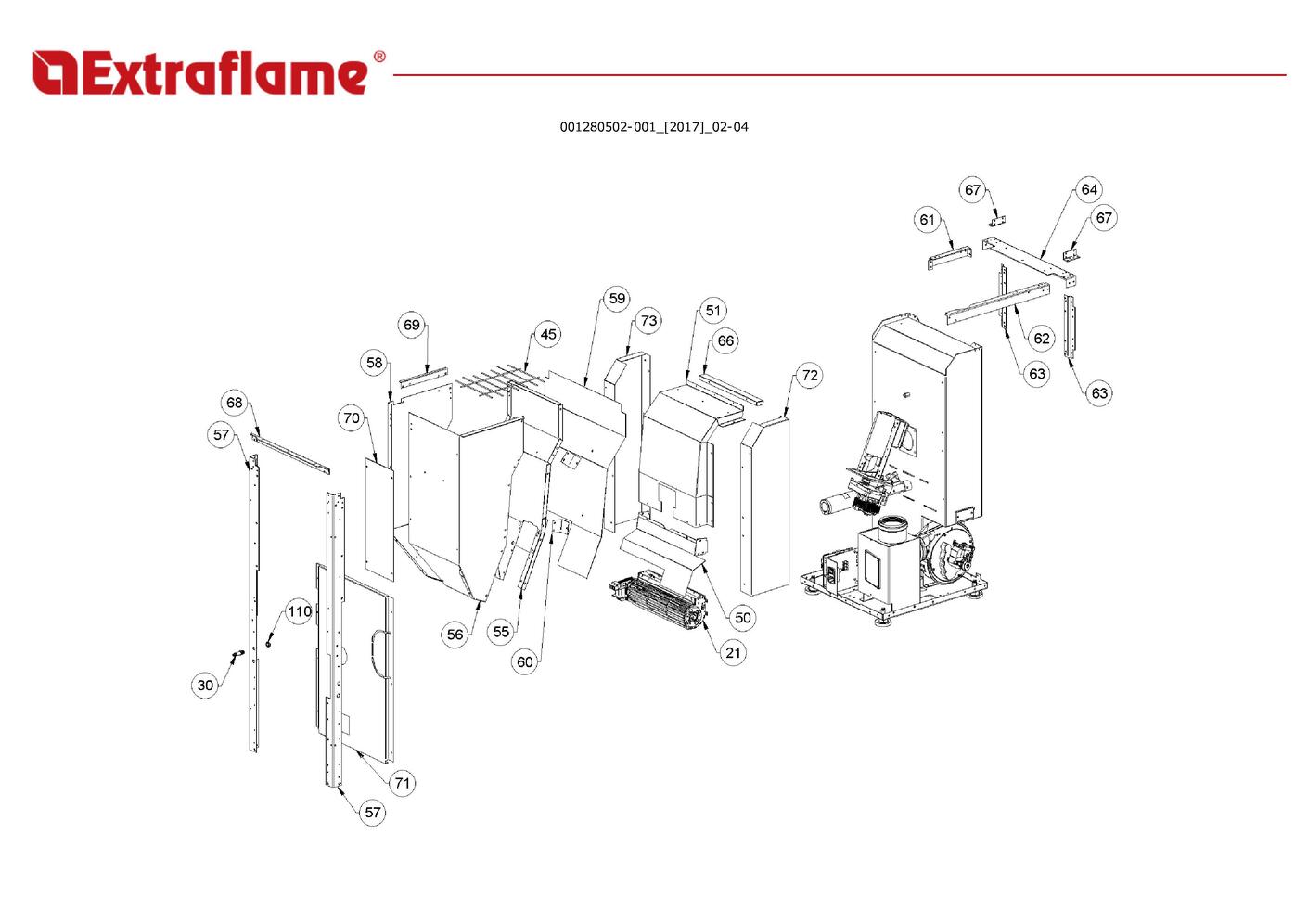

page 9
Pièces détachées Poêle Extraflame Giusy (2017) chez Pièces Express


Référence fabricant
PositionSchéma
002270838Fusible 2,5 a3
002000681Fusible f2.5a 250v 5x203
002000543Prise avec interrupteur et porte-fusible3
002000567Thermostat à bulbe 100°c4
002000570Sonde ntc ambiance / réservoir 550mm5
002000589Pressostat 605.99879 hubacontrol6
002000706Sonde fumee ntc 300°c l = 1mt7
002001312Connecteur8
002001313Connecteur9
002270002Câble d alimentation18
002270311Câblage encodeur19
002270449Câblage électrique20
002271036Bougie allumage 300 w avec faston23
002272601Capteur de flux27
002273028Support plastique29
002276001Gant38
002288723Support résistance zingué47
003278389Tuyau cartouche ultrawatt85
009278200Tisonnier144
000006913Tuyau sil.tras.d.int = 4 d.est = 8149


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Poêle Extraflame Giusy (2017)



PhotoPosition vue éclatéeArticleRéférence fabricantDisponibilité et prix
Extraflame 002270838
3 page 1Fusible 2,5 a

Extraflame
Réf fabricant: 002270838
avec délai
sur devis
Extraflame 002000681
3 page 1Fusible f2.5a 250v 5x20

Extraflame
Réf fabricant: 002000681
avec délai
sur devis
Extraflame 002000543
3 page 1Prise avec interrupteur et porte-fusible

Extraflame
Réf fabricant: 002000543
avec délai
sur devis
Extraflame 002000567
4 page 1Thermostat à bulbe 100°c

Extraflame
Réf fabricant: 002000567
avec délai
sur devis
Extraflame 002000570
5 page 1Sonde ntc ambiance / réservoir 550mm

Extraflame
Réf fabricant: 002000570
avec délai
sur devis
Extraflame 002000589
6 page 1Pressostat 605.99879 hubacontrol

Extraflame
Réf fabricant: 002000589
avec délai
sur devis
Extraflame 002000706
7 page 1Sonde fumee ntc 300°c l = 1mt

Extraflame
Réf fabricant: 002000706
avec délai
sur devis
Extraflame 002001312
8 page 1Connecteur

Extraflame
Réf fabricant: 002001312
avec délai
sur devis
Extraflame 002001313
9 page 1Connecteur

Extraflame
Réf fabricant: 002001313
avec délai
sur devis
Extraflame 002001663
13 page 3Bornier

Extraflame
Réf fabricant: 002001663
avec délai
sur devis
Extraflame 002006202
17 page 3Entretoise carte

Extraflame
Réf fabricant: 002006202
avec délai
sur devis
Extraflame 002270002
18 page 1Câble d alimentation

Extraflame
Réf fabricant: 002270002
avec délai
sur devis
Extraflame 002270311
19 page 1Câblage encodeur

Extraflame
Réf fabricant: 002270311
avec délai
sur devis
Extraflame 002270449
20 page 1Câblage électrique

Extraflame
Réf fabricant: 002270449
avec délai
sur devis
Extraflame 002271003
21 page 9Moteur tangentiel x baby fiam

Extraflame
Réf fabricant: 002271003
avec délai
sur devis
Extraflame 002273018
21 page 9Tampon en caoutchouc côté moteur

Extraflame
Réf fabricant: 002273018
avec délai
sur devis
Extraflame 002273017
21 page 9Tampon en caoutchouc extérieur

Extraflame
Réf fabricant: 002273017
avec délai
sur devis
Extraflame 002271032
22 page 3Motoréducteur merkle b4415up 230v 50hz

Extraflame
Réf fabricant: 002271032
avec délai
sur devis
Extraflame 002271036
23 page 1Bougie allumage 300 w avec faston

Extraflame
Réf fabricant: 002271036
avec délai
sur devis
Extraflame 002272635
24 page 3Encodeur du moteur des fumées ebm

Extraflame
Réf fabricant: 002272635
avec délai
sur devis
Extraflame 002271059
24 page 3Moteur des fumees ebm avec ecrou

Extraflame
Réf fabricant: 002271059
avec délai
sur devis
Extraflame 002272544
25 page 6Display led sans sonde ambiante

Extraflame
Réf fabricant: 002272544
avec délai
sur devis
Extraflame 002272596
26 page 3Carte electronique reduite 4 sorties (3triac + 1rele )

Extraflame
Réf fabricant: 002272596
avec délai
sur devis
Extraflame 002272601
27 page 1Capteur de flux

Extraflame
Réf fabricant: 002272601
avec délai
sur devis
Extraflame 002273003
28 page 3Pied caoutchouc m10 50x25 mm

Extraflame
Réf fabricant: 002273003
avec délai
sur devis
Extraflame 002273028
29 page 1Support plastique

Extraflame
Réf fabricant: 002273028
avec délai
sur devis
Extraflame 002273030
30 page 9Tube sonde

Extraflame
Réf fabricant: 002273030
avec délai
sur devis
Extraflame 002273032
31 page 3Bague pastique

Extraflame
Réf fabricant: 002273032
avec délai
sur devis
Extraflame 002273040
32 page 6Boîtier plastique

Extraflame
Réf fabricant: 002273040
avec délai
sur devis
Extraflame 002273304
33 page 3Garniture

Extraflame
Réf fabricant: 002273304
avec délai
sur devis
Extraflame 002273312
34 page 3Garniture

Extraflame
Réf fabricant: 002273312
avec délai
sur devis
Extraflame 002273325
35 page 3Garniture

Extraflame
Réf fabricant: 002273325
avec délai
sur devis
Extraflame 002273326
36 page 3Garniture silicone

Extraflame
Réf fabricant: 002273326
avec délai
sur devis
Extraflame 002273327
37 page 3Garniture silicone

Extraflame
Réf fabricant: 002273327
avec délai
sur devis
Extraflame 002276001
38 page 1Gant

Extraflame
Réf fabricant: 002276001
avec délai
sur devis
Extraflame 002276440
40 page 6Vitrocéramique 4x192x300 mm

Extraflame
Réf fabricant: 002276440
avec délai
sur devis
Extraflame 002277403
41 page 6Charnière couvercle réservoir noir

Extraflame
Réf fabricant: 002277403
avec délai
sur devis
Extraflame 002277549
42 page 6Cadre bloque-vitre

Extraflame
Réf fabricant: 002277549
avec délai
sur devis
Extraflame 002279585
43 page 6Rivet 5x46 bruni

Extraflame
Réf fabricant: 002279585
avec délai
sur devis
Extraflame 002287341
44 page 3Support carte

Extraflame
Réf fabricant: 002287341
avec délai
sur devis
Extraflame 002287389
45 page 9Grille chromée

Extraflame
Réf fabricant: 002287389
avec délai
sur devis
Extraflame 002288132
46 page 3Rallonge zinguée

Extraflame
Réf fabricant: 002288132
avec délai
sur devis
Extraflame 002288723
47 page 1Support résistance zingué

Extraflame
Réf fabricant: 002288723
avec délai
sur devis
Extraflame 002288748
48 page 3Fond complet zingué

Extraflame
Réf fabricant: 002288748
avec délai
sur devis
Extraflame 002288754
49 page 3Inspection zinguée

Extraflame
Réf fabricant: 002288754
avec délai
sur devis
Extraflame 002288755
50 page 9Carter zingué

Extraflame
Réf fabricant: 002288755
avec délai
sur devis
Extraflame 002288757
51 page 9Carter zingué

Extraflame
Réf fabricant: 002288757
avec délai
sur devis
Extraflame 002288759
52 page 3équerre de fixation moteur

Extraflame
Réf fabricant: 002288759
avec délai
sur devis
Extraflame 002288762
53 page 3Inspection latérale

Extraflame
Réf fabricant: 002288762
avec délai
sur devis
Extraflame 002288763
54 page 3équerre thermostat

Extraflame
Réf fabricant: 002288763
avec délai
sur devis
Extraflame 002288878
55 page 9Paroi antérieure réservoir zinguée

Extraflame
Réf fabricant: 002288878
avec délai
sur devis
Extraflame 002288879
56 page 9Paroi postérieure

Extraflame
Réf fabricant: 002288879
avec délai
sur devis
Extraflame 002288880
57 page 9Cornière zinguée

Extraflame
Réf fabricant: 002288880
avec délai
sur devis
Extraflame 002288881
58 page 9Paroi droite réservoir zingué

Extraflame
Réf fabricant: 002288881
avec délai
sur devis
Extraflame 002288882
59 page 9Déflecteur réservoir zingué

Extraflame
Réf fabricant: 002288882
avec délai
sur devis
Extraflame 002288883
60 page 9étrier zingué

Extraflame
Réf fabricant: 002288883
avec délai
sur devis
Extraflame 002288884
61 page 9Support zingué

Extraflame
Réf fabricant: 002288884
avec délai
sur devis
Extraflame 002288893
62 page 9Cornière zinguée

Extraflame
Réf fabricant: 002288893
avec délai
sur devis
Extraflame 002288894
63 page 9Support frontal zingué

Extraflame
Réf fabricant: 002288894
avec délai
sur devis
Extraflame 002288895
64 page 9Support zingué

Extraflame
Réf fabricant: 002288895
avec délai
sur devis
Extraflame 002288896
65 page 6étrier zingué

Extraflame
Réf fabricant: 002288896
avec délai
sur devis
Extraflame 002288897
66 page 9Carter zingué

Extraflame
Réf fabricant: 002288897
avec délai
sur devis
Extraflame 002288898
67 page 9étrier zingué

Extraflame
Réf fabricant: 002288898
avec délai
sur devis
Extraflame 002288899
68 page 9Cornière zinguée

Extraflame
Réf fabricant: 002288899
avec délai
sur devis
Extraflame 002288900
69 page 9équerre zinguée

Extraflame
Réf fabricant: 002288900
avec délai
sur devis
Extraflame 002288901
70 page 9Grille perforée

Extraflame
Réf fabricant: 002288901
avec délai
sur devis
Extraflame 002288911
71 page 9Dos perforé zingué

Extraflame
Réf fabricant: 002288911
avec délai
sur devis
Extraflame 002289127
72 page 9Carter air zingué

Extraflame
Réf fabricant: 002289127
avec délai
sur devis
Extraflame 002289128
73 page 9Carter air zingué

Extraflame
Réf fabricant: 002289128
avec délai
sur devis
Extraflame 002290794
74 page 3Ensemble support zingué

Extraflame
Réf fabricant: 002290794
avec délai
sur devis
Extraflame 002290894
75 page 3Déflecteur fumées

Extraflame
Réf fabricant: 002290894
avec délai
sur devis
Extraflame 003277476
76 page 3Couvercle inspection noir

Extraflame
Réf fabricant: 003277476
avec délai
sur devis
Extraflame 003277785
77 page 6Disque fermeture air noir

Extraflame
Réf fabricant: 003277785
avec délai
sur devis
Extraflame 003278368
78 page 6Porte fonte perforée

Extraflame
Réf fabricant: 003278368
avec délai
sur devis
Extraflame 003278372
79 page 6Porte noire

Extraflame
Réf fabricant: 003278372
avec délai
sur devis
Extraflame 003278375
80 page 3Chambre de combustion

Extraflame
Réf fabricant: 003278375
avec délai
sur devis
Extraflame 003278376
81 page 6Poignée noir

Extraflame
Réf fabricant: 003278376
avec délai
sur devis
Extraflame 003278377
82 page 3Ensemble brasier

Extraflame
Réf fabricant: 003278377
avec délai
sur devis
Extraflame 003278378
83 page 3Tiroir cendres noir

Extraflame
Réf fabricant: 003278378
avec délai
sur devis
Extraflame 003278385
84 page 6Ancrage poignée

Extraflame
Réf fabricant: 003278385
avec délai
sur devis
Extraflame 003278389
85 page 1Tuyau cartouche ultrawatt

Extraflame
Réf fabricant: 003278389
avec délai
sur devis
Extraflame 003278438
86 page 6Charnière supérieure noire

Extraflame
Réf fabricant: 003278438
avec délai
sur devis
Extraflame 003278439
87 page 6Déflecteur noir

Extraflame
Réf fabricant: 003278439
avec délai
sur devis
Extraflame 003278440
88 page 6Charnière inférieure noir

Extraflame
Réf fabricant: 003278440
avec délai
sur devis
Extraflame 003278441
89 page 6Flanc noir

Extraflame
Réf fabricant: 003278441
avec délai
sur devis
Extraflame 003278443
91 page 3Boîtier fumées noir

Extraflame
Réf fabricant: 003278443
avec délai
sur devis
Extraflame 003278444
92 page 6Bride de couverture flanc

Extraflame
Réf fabricant: 003278444
avec délai
sur devis
Extraflame 003278472
93 page 6Flanc blanc

Extraflame
Réf fabricant: 003278472
avec délai
sur devis
Extraflame 003278486
95 page 6Ensemble couvercle noir

Extraflame
Réf fabricant: 003278486
avec délai
sur devis
Extraflame 003278487
96 page 6Couvercle réservoir noir

Extraflame
Réf fabricant: 003278487
avec délai
sur devis
Extraflame 003278615
97 page 3Ensemble sortie fumées noir

Extraflame
Réf fabricant: 003278615
avec délai
sur devis
Extraflame 003278644
99 page 6Bride de couverture flanc

Extraflame
Réf fabricant: 003278644
avec délai
sur devis
Extraflame 006000710
110 page 9écrou 1/8

Extraflame
Réf fabricant: 006000710
avec délai
sur devis
Extraflame 006000827
112 page 6Rondelle élastique 10 mm

Extraflame
Réf fabricant: 006000827
avec délai
sur devis
Extraflame 006277136
121 page 6Douille

Extraflame
Réf fabricant: 006277136
avec délai
sur devis
Extraflame 006277432
122 page 3Douille

Extraflame
Réf fabricant: 006277432
avec délai
sur devis
Extraflame 007270231
123 page 3Pare-flamme

Extraflame
Réf fabricant: 007270231
avec délai
sur devis
Extraflame 007270260
124 page 6Fronton fonte

Extraflame
Réf fabricant: 007270260
avec délai
sur devis
Extraflame 007270261
125 page 6Grille fonte émaillée

Extraflame
Réf fabricant: 007270261
avec délai
sur devis
Extraflame 007270268
126 page 3Fonte frontale

Extraflame
Réf fabricant: 007270268
avec délai
sur devis
Extraflame 007270329
127 page 3Paroi fonte

Extraflame
Réf fabricant: 007270329
avec délai
sur devis
Extraflame 007270330
128 page 3Paroi fonte

Extraflame
Réf fabricant: 007270330
avec délai
sur devis
Extraflame 007273450
130 page 6Carreau céramique blanc

Extraflame
Réf fabricant: 007273450
avec délai
sur devis
Extraflame 009278200
144 page 1Tisonnier

Extraflame
Réf fabricant: 009278200
avec délai
sur devis
Extraflame 000006787
145 page 6Joint 12 mm

Extraflame
Réf fabricant: 000006787
avec délai
sur devis
Extraflame 000006765
146 page 6Garniture/tresse 4 mm

Extraflame
Réf fabricant: 000006765
avec délai
sur devis
Extraflame 000006760
147 page 3Garniture/tresse 10x3 mm

Extraflame
Réf fabricant: 000006760
avec délai
sur devis
Extraflame 000006913
149 page 1Tuyau sil.tras.d.int = 4 d.est = 8

Extraflame
Réf fabricant: 000006913
avec délai
sur devis
Extraflame 000006781
150 page 3Garniture/tresse 6 mm

Extraflame
Réf fabricant: 000006781
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Giusy (2017) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242

4.7
177 avis
API
