Poêle Extraflame Isabella (2006)

page 1

Position

Schéma

002000504	Interrupteur bipolaire	1
002000564	Sonde	2
002000566	Thermostat à bulbe 85°c	3
002000570	Sonde 550 mm	4
002000586	Chronothermostat	5
002001314	Borne caisses	6
002006202	Entretoise carte	7
002270002	Câble d alimentation	8
002270026	Câble électrique	9
002270028	Câble électrique	10
002270030	Câble électrique	11
002270034	Câble électrique	13
002270040	Câble électrique	14
002270250	Câblage électrique	15
002270268	Fiche tripolaire	16
002270274	Câblage électrique	17
002271003	Ventilateur tangentiel	18
002271009	Motoréducteur	19
002271001	Moteur sortie fumée	20
002271028	Bougie allumage 280 w câble 500 mm	21
002272540	Microprocesseur	22
002272544	Afficheur led	23
002272551	Câble électrique	24
002272552	Carte électronique	25
002272562	Carte électronique	26
002273003	Pied caoutchouc m10 50x25 mm	27
002273006	Tampon en caoutchouc	28
002273007	Boîtier plastique	29
002276406	Vitrocéramique 4x220x313 mm	30
002277048	Paroi réservoir	31
002277049	Paroi réservoir	32
002277068	Déflecteur air au baby flamme d	33
002277400	Entretoise 8x12 mm	34
002277403	Charnière couvercle réservoir noir	35
002277405	Douilles bridées	36
002277410	Bague 30x10 mm	37
002277426	Bride blocage motoréducteur	38
002277456	Rivet 5x35 bruni	40
002277462	équerre thermostat	41
002277472	Tige guide couvercle	42
002277527	étrier bloque-tiroir noir	43
002277575	équerre fixation porte noire	44
002277576	Support résistance fileté zingué	45
002277577	Support résistance zingué	46
002277583	équerre vitre	47
002277599	équerre grille étirée zinguée	48
002277769	Cornière zinguée	49
002277771	Profil latéral noir	51
002278168	Verrou bloque-fonte	52
002278184	Diviseur brasier acier	53
002278190	équerre réarmement thermostat	54
002278191	équerre douille poignée noire	55
002278401	Spirale pellet	56
002278606	Déflecteur pour fonte extractible	57
002278661	Grille chromée	59
002278662	équerre chambre combustion zinguée	60
002278668	Paroi postérieure réservoir zinguée	62
002278669	Boîtier connecteur afficheur zingué	63
002278670	Support carte électronique zingué	64
002278671	Couvercle réservoir noir	65
002278672	Boîtier afficheur noir	66
002278673	équerre afficheur zingué	67
002303000	Poignée	68
002303006	Tampon en caoutchouc	69
003277084	Tiroir cendres noir	70
003277145	Flanc rouge	71
003277146	Flanc noir	72
003277147	Porte noire	73
003277148	Fond complet noir	74
003277149	Façade complète noir	75
003277150	Déflecteur air vitre noir	76
003277151	Grille noire	77
003277416	Pare-flamme noir	78
003277420	Grille protection noir	79
003277437	Charnière noir	80
003277438	Charnière noir	81
003277514	Poignée noir	82
003278069	Brasier perforé	83
003278118	Couverture fonte noir	84
003278130	Ensemble chambre combustion noire	85
003278131	Couverture fonte noir	86
003278132	échangeur fonte noir	87
003278134	Coque fonte noire	88
003278136	Porte fonte noir	89
004274000	Tube porte sonde	90
006000827	Rondelle élastique 10 mm	91
006008610	Douille	92
006273006	Ressort	93
006277022	Pivot acier	94
006277400	Hexagone pour réglage	95
006277401	Pivot laiton	96
007270072	Paroi fonte	97
007270073	Paroi fonte	98
007270074	Paroi fonte	99
007273134	Couverture céramique bordeaux	100

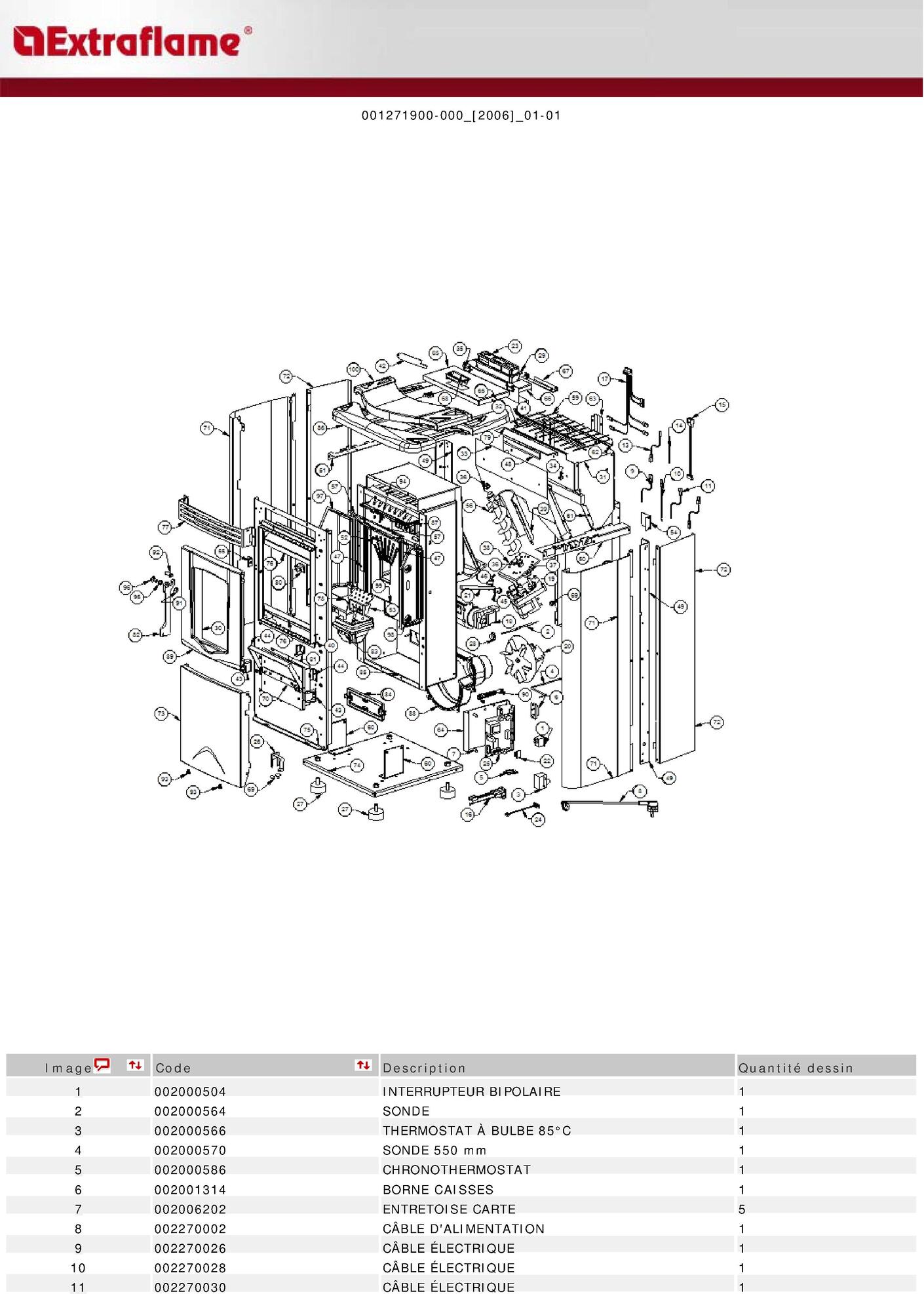

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Isabella (2006)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	2 page 1	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	3 page 1	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	4 page 1	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	5 page 1	Chronothermostat	Extraflame Réf fabricant: 002000586	avec délai sur devis
	6 page 1	Borne caisses	Extraflame Réf fabricant: 002001314	avec délai sur devis
	7 page 1	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	8 page 1	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	9 page 1	Câble électrique	Extraflame Réf fabricant: 002270026	avec délai sur devis
	10 page 1	Câble électrique	Extraflame Réf fabricant: 002270028	avec délai sur devis
	11 page 1	Câble électrique	Extraflame Réf fabricant: 002270030	avec délai sur devis
	13 page 1	Câble électrique	Extraflame Réf fabricant: 002270034	avec délai sur devis
	14 page 1	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	15 page 1	Câblage électrique	Extraflame Réf fabricant: 002270250	avec délai sur devis
	16 page 1	Fiche tripolaire	Extraflame Réf fabricant: 002270268	avec délai sur devis
	17 page 1	Câblage électrique	Extraflame Réf fabricant: 002270274	avec délai sur devis
	18 page 1	Ventilateur tangentiel	Extraflame Réf fabricant: 002271003	avec délai sur devis
	19 page 1	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	20 page 1	Moteur sortie fumée	Extraflame Réf fabricant: 002271001	avec délai sur devis
	21 page 1	Bougie allumage 280 w câble 500 mm	Extraflame Réf fabricant: 002271028	avec délai sur devis
	22 page 1	Microprocesseur	Extraflame Réf fabricant: 002272540	avec délai sur devis
	23 page 1	Afficheur led	Extraflame Réf fabricant: 002272544	avec délai sur devis
	24 page 1	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	25 page 1	Carte électronique	Extraflame Réf fabricant: 002272552	avec délai sur devis
	26 page 1	Carte électronique	Extraflame Réf fabricant: 002272562	avec délai sur devis
	27 page 1	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	28 page 1	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	29 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273007	avec délai sur devis
	30 page 1	Vitrocéramique 4x220x313 mm	Extraflame Réf fabricant: 002276406	avec délai sur devis
	31 page 1	Paroi réservoir	Extraflame Réf fabricant: 002277048	avec délai sur devis
	32 page 1	Paroi réservoir	Extraflame Réf fabricant: 002277049	avec délai sur devis
	33 page 1	Déflecteur air au baby flamme d	Extraflame Réf fabricant: 002277068	avec délai sur devis
	34 page 1	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	35 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	36 page 1	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	37 page 1	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	38 page 1	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	40 page 1	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	41 page 1	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	42 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002277472	avec délai sur devis
	43 page 1	étrier bloque-tiroir noir	Extraflame Réf fabricant: 002277527	avec délai sur devis
	44 page 1	équerre fixation porte noire	Extraflame Réf fabricant: 002277575	avec délai sur devis
	45 page 1	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	46 page 1	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	47 page 1	équerre vitre	Extraflame Réf fabricant: 002277583	avec délai sur devis
	48 page 1	équerre grille étirée zinguée	Extraflame Réf fabricant: 002277599	avec délai sur devis
	49 page 1	Cornière zinguée	Extraflame Réf fabricant: 002277769	avec délai sur devis
	51 page 1	Profil latéral noir	Extraflame Réf fabricant: 002277771	avec délai sur devis
	52 page 1	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	53 page 1	Diviseur brasier acier	Extraflame Réf fabricant: 002278184	avec délai sur devis
	54 page 1	équerre réarmement thermostat	Extraflame Réf fabricant: 002278190	avec délai sur devis
	55 page 1	équerre douille poignée noire	Extraflame Réf fabricant: 002278191	avec délai sur devis
	56 page 1	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	57 page 1	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002278606	avec délai sur devis
	59 page 1	Grille chromée	Extraflame Réf fabricant: 002278661	avec délai sur devis
	60 page 1	équerre chambre combustion zinguée	Extraflame Réf fabricant: 002278662	avec délai sur devis
	62 page 1	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002278668	avec délai sur devis
	63 page 1	Boîtier connecteur afficheur zingué	Extraflame Réf fabricant: 002278669	avec délai sur devis
	64 page 1	Support carte électronique zingué	Extraflame Réf fabricant: 002278670	avec délai sur devis
	65 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 002278671	avec délai sur devis
	66 page 1	Boîtier afficheur noir	Extraflame Réf fabricant: 002278672	avec délai sur devis
	67 page 1	équerre afficheur zingué	Extraflame Réf fabricant: 002278673	avec délai sur devis
	68 page 1	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	69 page 1	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	70 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277084	avec délai sur devis
	71 page 1	Flanc rouge	Extraflame Réf fabricant: 003277145	avec délai sur devis
	72 page 1	Flanc noir	Extraflame Réf fabricant: 003277146	avec délai sur devis
	73 page 1	Porte noire	Extraflame Réf fabricant: 003277147	avec délai sur devis
	74 page 1	Fond complet noir	Extraflame Réf fabricant: 003277148	avec délai sur devis
	75 page 1	Façade complète noir	Extraflame Réf fabricant: 003277149	avec délai sur devis
	76 page 1	Déflecteur air vitre noir	Extraflame Réf fabricant: 003277150	avec délai sur devis
	77 page 1	Grille noire	Extraflame Réf fabricant: 003277151	avec délai sur devis
	78 page 1	Pare-flamme noir	Extraflame Réf fabricant: 003277416	avec délai sur devis
	79 page 1	Grille protection noir	Extraflame Réf fabricant: 003277420	avec délai sur devis
	80 page 1	Charnière noir	Extraflame Réf fabricant: 003277437	avec délai sur devis
	81 page 1	Charnière noir	Extraflame Réf fabricant: 003277438	avec délai sur devis
	82 page 1	Poignée noir	Extraflame Réf fabricant: 003277514	avec délai sur devis
	83 page 1	Brasier perforé	Extraflame Réf fabricant: 003278069	avec délai sur devis
	84 page 1	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	85 page 1	Ensemble chambre combustion noire	Extraflame Réf fabricant: 003278130	avec délai sur devis
	86 page 1	Couverture fonte noir	Extraflame Réf fabricant: 003278131	avec délai sur devis
	87 page 1	échangeur fonte noir	Extraflame Réf fabricant: 003278132	avec délai sur devis
	88 page 1	Coque fonte noire	Extraflame Réf fabricant: 003278134	avec délai sur devis
	89 page 1	Porte fonte noir	Extraflame Réf fabricant: 003278136	avec délai sur devis
	90 page 1	Tube porte sonde	Extraflame Réf fabricant: 004274000	avec délai sur devis
	91 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	92 page 1	Douille	Extraflame Réf fabricant: 006008610	avec délai sur devis
	93 page 1	Ressort	Extraflame Réf fabricant: 006273006	avec délai sur devis
	94 page 1	Pivot acier	Extraflame Réf fabricant: 006277022	avec délai sur devis
	95 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	96 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	97 page 1	Paroi fonte	Extraflame Réf fabricant: 007270072	avec délai sur devis
	98 page 1	Paroi fonte	Extraflame Réf fabricant: 007270073	avec délai sur devis
	99 page 1	Paroi fonte	Extraflame Réf fabricant: 007270074	avec délai sur devis
	100 page 1	Couverture céramique bordeaux	Extraflame Réf fabricant: 007273134	avec délai sur devis
