Poêle Extraflame Serafina (2018)

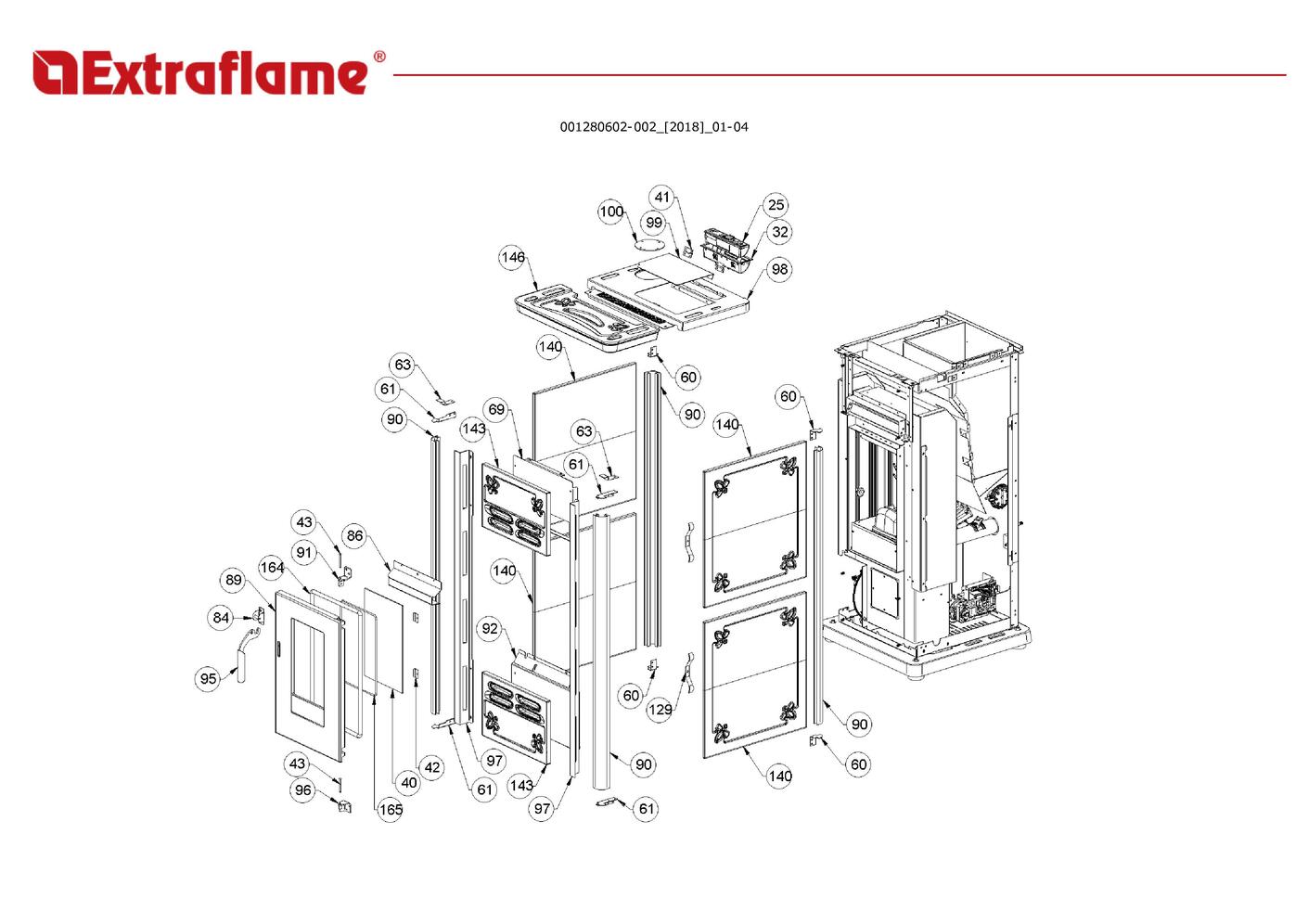

page 1

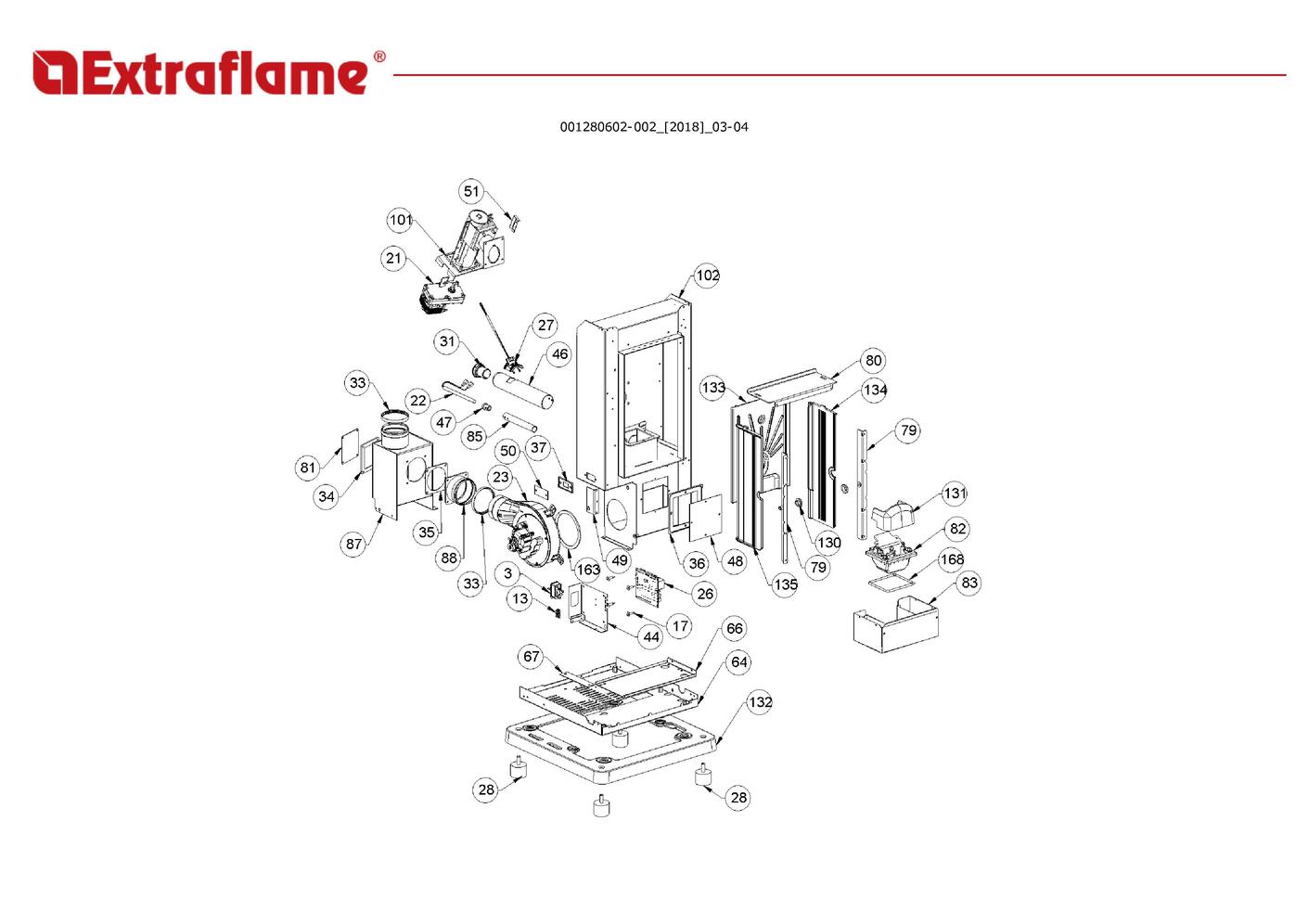

page 4

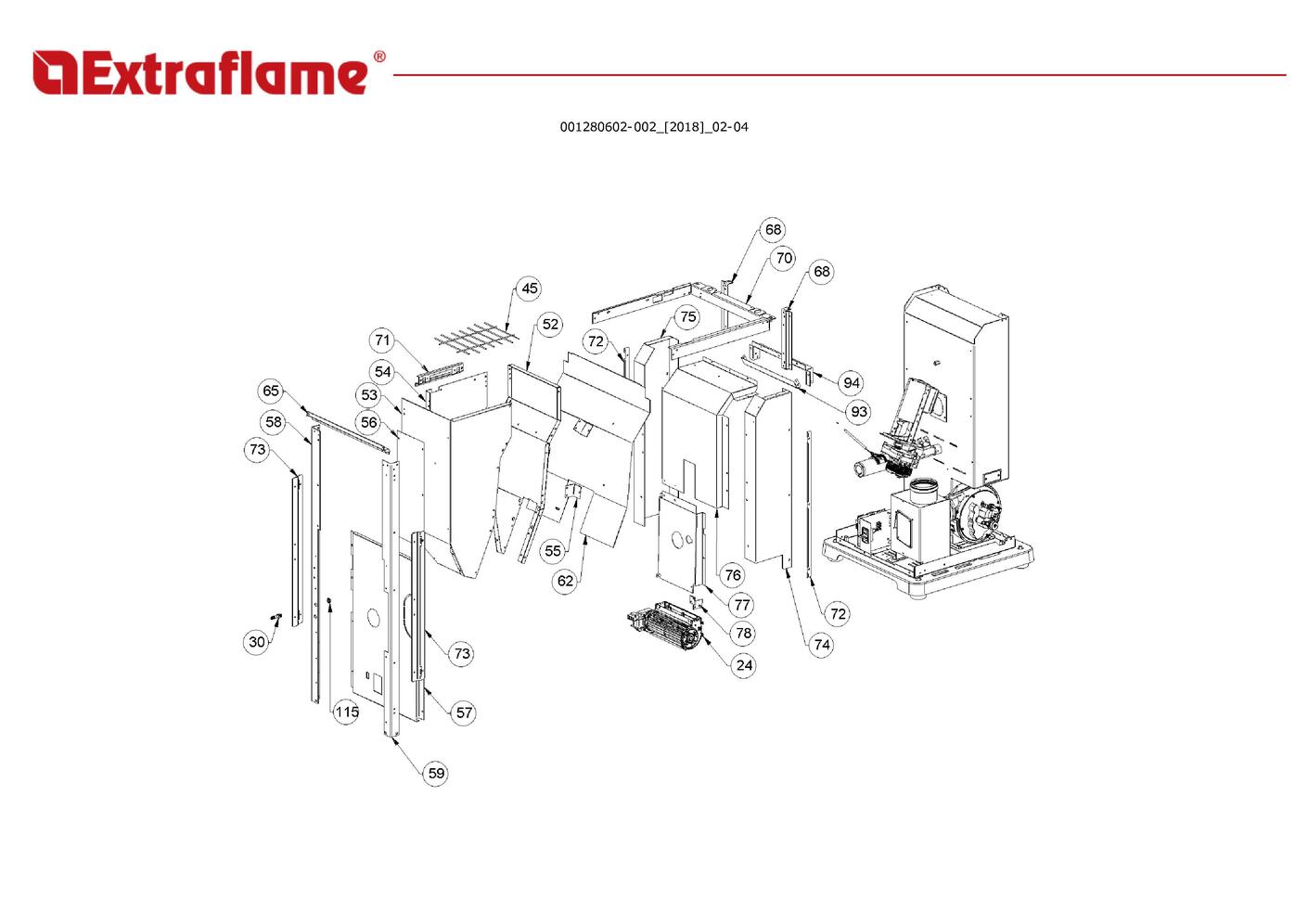

page 7

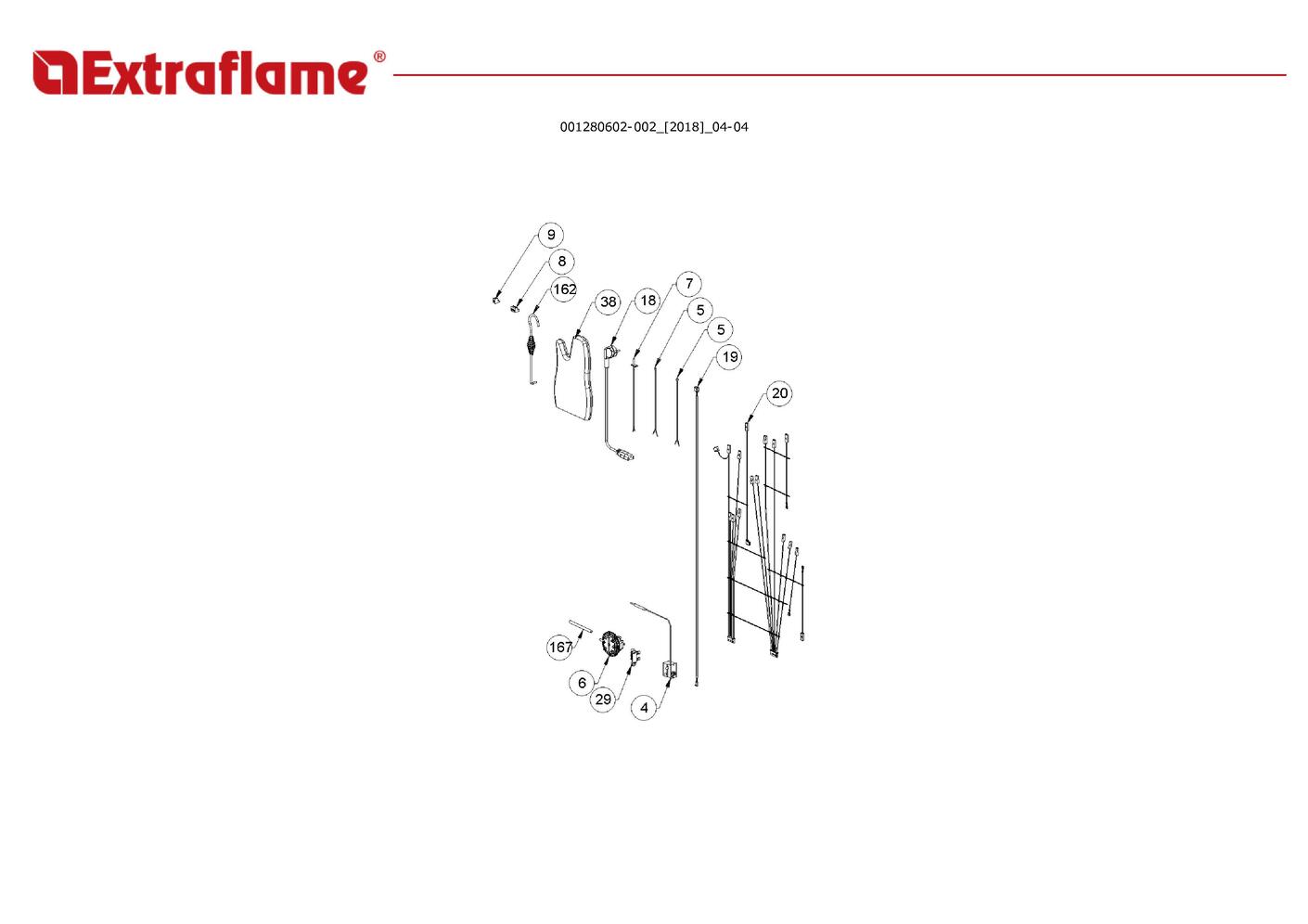

page 10

Position

Schéma

002272544	Display led sans sonde ambiante	25
002273040	Boîtier plastique	32
002276440	Vitrocéramique 4x192x300 mm	40
002277403	Charnière couvercle réservoir noir	41
002277549	Cadre bloque-vitre	42
002279585	Rivet 5x46 bruni	43
002289137	Guidage zingué	60
002289138	Guidage zingué	61
002289143	étrier zingué	63
002289151	Support céramique	69
003278385	Ancrage poignée	84
003278439	Déflecteur noir	86
003278685	Porte fonte perforée	89
003278691	Support vertical gris	90
003278694	Charnière supérieure noire	91
003278695	Support noir	92
003278700	Poignée noire	95
003278717	Ensemble charnière inférieure noir	96
003278762	Profil noir	97
003278763	Couvercle gris	98
003278764	Couvercle gris	99
003278765	Disque fermeture air gris	100
006273012	Ressort de poussée pour céramiques	129
007273470	Carreau céramique blanc	140
007273473	Carreau céramique blanc	143
007273476	Carreau céramique blanc	146
000006787	Joint 12 mm	164
000006765	Garniture/tresse 4 mm	165

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Serafina (2018)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	3 page 4	Fusible 2,5 a	Extraflame Réf fabricant: 002270838	avec délai sur devis
	3 page 4	Fusible f2.5a 250v 5x20	Extraflame Réf fabricant: 002000681	avec délai sur devis
	3 page 4	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000543	avec délai sur devis
	4 page 10	Thermostat bulbe 100°c caem	Extraflame Réf fabricant: 002000621	avec délai sur devis
	5 page 10	Sonde ntc ambiance / réservoir 550mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	6 page 10	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	7 page 10	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	8 page 10	Connecteur	Extraflame Réf fabricant: 002001312	avec délai sur devis
	9 page 10	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	13 page 4	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	17 page 4	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	18 page 10	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	19 page 10	Câblage encodeur	Extraflame Réf fabricant: 002270311	avec délai sur devis
	20 page 10	Câblage électrique	Extraflame Réf fabricant: 002270449	avec délai sur devis
	21 page 4	Motoréducteur merkle b4415up 230v 50hz	Extraflame Réf fabricant: 002271032	avec délai sur devis
	22 page 4	Bougie allumage 300 w avec faston	Extraflame Réf fabricant: 002271036	avec délai sur devis
	23 page 4	Encodeur du moteur des fumées ebm	Extraflame Réf fabricant: 002272635	avec délai sur devis
	23 page 4	Garniture silicone	Extraflame Réf fabricant: 002273337	avec délai sur devis
	23 page 4	Moteur des fumees ebm avec ecrou	Extraflame Réf fabricant: 002271059	avec délai sur devis
	24 page 7	Moteur tangentiel d essai	Extraflame Réf fabricant: 002271066	avec délai sur devis
	25 page 1	Display led sans sonde ambiante	Extraflame Réf fabricant: 002272544	avec délai sur devis
	26 page 4	Carte electronique reduite 4 sorties (3triac + 1rele )	Extraflame Réf fabricant: 002272596	avec délai sur devis
	27 page 4	Capteur de flux	Extraflame Réf fabricant: 002272601	avec délai sur devis
	28 page 4	Pied caoutchouc m10 50x40 mm	Extraflame Réf fabricant: 002273012	avec délai sur devis
	29 page 10	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	30 page 7	Tube sonde	Extraflame Réf fabricant: 002273030	avec délai sur devis
	31 page 4	Bague pastique	Extraflame Réf fabricant: 002273032	avec délai sur devis
	32 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	33 page 4	Garniture	Extraflame Réf fabricant: 002273304	avec délai sur devis
	34 page 4	Garniture	Extraflame Réf fabricant: 002273312	avec délai sur devis
	35 page 4	Garniture	Extraflame Réf fabricant: 002273325	avec délai sur devis
	36 page 4	Garniture	Extraflame Réf fabricant: 002273370	avec délai sur devis
	37 page 4	Garniture	Extraflame Réf fabricant: 002273369	avec délai sur devis
	38 page 10	Gant	Extraflame Réf fabricant: 002276001	avec délai sur devis
	40 page 1	Vitrocéramique 4x192x300 mm	Extraflame Réf fabricant: 002276440	avec délai sur devis
	41 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	42 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	43 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002279585	avec délai sur devis
	44 page 4	Support carte	Extraflame Réf fabricant: 002287341	avec délai sur devis
	45 page 7	Grille chromée	Extraflame Réf fabricant: 002287389	avec délai sur devis
	46 page 4	Rallonge zinguée	Extraflame Réf fabricant: 002288132	avec délai sur devis
	47 page 4	Support résistance zingué	Extraflame Réf fabricant: 002288723	avec délai sur devis
	48 page 4	Inspection zinguée	Extraflame Réf fabricant: 002288754	avec délai sur devis
	49 page 4	équerre de fixation moteur	Extraflame Réf fabricant: 002288759	avec délai sur devis
	50 page 4	Inspection latérale	Extraflame Réf fabricant: 002288762	avec délai sur devis
	51 page 4	équerre thermostat	Extraflame Réf fabricant: 002288763	avec délai sur devis
	52 page 7	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002288878	avec délai sur devis
	53 page 7	Paroi postérieure	Extraflame Réf fabricant: 002288879	avec délai sur devis
	54 page 7	Paroi droite réservoir zingué	Extraflame Réf fabricant: 002288881	avec délai sur devis
	55 page 7	étrier zingué	Extraflame Réf fabricant: 002288883	avec délai sur devis
	56 page 7	Grille perforée	Extraflame Réf fabricant: 002288901	avec délai sur devis
	57 page 7	Dos perforé zingué	Extraflame Réf fabricant: 002288911	avec délai sur devis
	58 page 7	Cornière zinguée	Extraflame Réf fabricant: 002289134	avec délai sur devis
	59 page 7	Cornière gauche zinguée	Extraflame Réf fabricant: 002289135	avec délai sur devis
	60 page 1	Guidage zingué	Extraflame Réf fabricant: 002289137	avec délai sur devis
	61 page 1	Guidage zingué	Extraflame Réf fabricant: 002289138	avec délai sur devis
	62 page 7	Déflecteur réservoir zingué	Extraflame Réf fabricant: 002289142	avec délai sur devis
	63 page 1	étrier zingué	Extraflame Réf fabricant: 002289143	avec délai sur devis
	64 page 4	Fond zingué	Extraflame Réf fabricant: 002289144	avec délai sur devis
	65 page 7	Support zingué	Extraflame Réf fabricant: 002289145	avec délai sur devis
	66 page 4	Support zingué	Extraflame Réf fabricant: 002289146	avec délai sur devis
	67 page 4	Support boîtier	Extraflame Réf fabricant: 002289147	avec délai sur devis
	68 page 7	Support zingué	Extraflame Réf fabricant: 002289150	avec délai sur devis
	69 page 1	Support céramique	Extraflame Réf fabricant: 002289151	avec délai sur devis
	70 page 7	Support zingué	Extraflame Réf fabricant: 002289152	avec délai sur devis
	71 page 7	équerre zinguée	Extraflame Réf fabricant: 002289203	avec délai sur devis
	72 page 7	Bloc zn pour ressort de poussée	Extraflame Réf fabricant: 002289208	avec délai sur devis
	73 page 7	Support zingué	Extraflame Réf fabricant: 002289209	avec délai sur devis
	74 page 7	Boîtier canalisation zingué	Extraflame Réf fabricant: 002289210	avec délai sur devis
	75 page 7	Carter zingué	Extraflame Réf fabricant: 002289211	avec délai sur devis
	76 page 7	Carter zingué	Extraflame Réf fabricant: 002289235	avec délai sur devis
	77 page 7	Carter zingué	Extraflame Réf fabricant: 002289236	avec délai sur devis
	78 page 7	Support zingué	Extraflame Réf fabricant: 002289237	avec délai sur devis
	79 page 4	Ensemble support zingué	Extraflame Réf fabricant: 002290794	avec délai sur devis
	80 page 4	Déflecteur fumées	Extraflame Réf fabricant: 007270332	avec délai sur devis
	81 page 4	Couvercle inspection noir	Extraflame Réf fabricant: 003277476	avec délai sur devis
	82 page 4	Ensemble brasier	Extraflame Réf fabricant: 003278377	avec délai sur devis
	83 page 4	Tiroir cendres noir	Extraflame Réf fabricant: 003278378	avec délai sur devis
	84 page 1	Ancrage poignée	Extraflame Réf fabricant: 003278385	avec délai sur devis
	85 page 4	Tuyau cartouche ultrawatt	Extraflame Réf fabricant: 003278389	avec délai sur devis
	86 page 1	Déflecteur noir	Extraflame Réf fabricant: 003278439	avec délai sur devis
	87 page 4	Boîtier fumées noir	Extraflame Réf fabricant: 003278443	avec délai sur devis
	88 page 4	Ensemble sortie fumées noir	Extraflame Réf fabricant: 003278615	avec délai sur devis
	89 page 1	Porte fonte perforée	Extraflame Réf fabricant: 003278685	avec délai sur devis
	90 page 1	Support vertical gris	Extraflame Réf fabricant: 003278691	avec délai sur devis
	91 page 1	Charnière supérieure noire	Extraflame Réf fabricant: 003278694	avec délai sur devis
	92 page 1	Support noir	Extraflame Réf fabricant: 003278695	avec délai sur devis
	93 page 7	Déflecteur noir	Extraflame Réf fabricant: 003278697	avec délai sur devis
	94 page 7	Déflecteur noir	Extraflame Réf fabricant: 003278698	avec délai sur devis
	95 page 1	Poignée noire	Extraflame Réf fabricant: 003278700	avec délai sur devis
	96 page 1	Ensemble charnière inférieure noir	Extraflame Réf fabricant: 003278717	avec délai sur devis
	97 page 1	Profil noir	Extraflame Réf fabricant: 003278762	avec délai sur devis
	98 page 1	Couvercle gris	Extraflame Réf fabricant: 003278763	avec délai sur devis
	99 page 1	Couvercle gris	Extraflame Réf fabricant: 003278764	avec délai sur devis
	100 page 1	Disque fermeture air gris	Extraflame Réf fabricant: 003278765	avec délai sur devis
	102 page 4	Chambre de combustion	Extraflame Réf fabricant: 004270050	avec délai sur devis
	115 page 7	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	129 page 1	Ressort de poussée pour céramiques	Extraflame Réf fabricant: 006273012	avec délai sur devis
	130 page 4	Douille	Extraflame Réf fabricant: 006277432	avec délai sur devis
	131 page 4	Pare-flamme	Extraflame Réf fabricant: 007270231	avec délai sur devis
	132 page 4	Fond fonte	Extraflame Réf fabricant: 007270236	avec délai sur devis
	133 page 4	Fonte frontale	Extraflame Réf fabricant: 007270268	avec délai sur devis
	134 page 4	Paroi fonte	Extraflame Réf fabricant: 007270329	avec délai sur devis
	135 page 4	Paroi fonte	Extraflame Réf fabricant: 007270330	avec délai sur devis
	140 page 1	Carreau céramique blanc	Extraflame Réf fabricant: 007273470	avec délai sur devis
	143 page 1	Carreau céramique blanc	Extraflame Réf fabricant: 007273473	avec délai sur devis
	146 page 1	Carreau céramique blanc	Extraflame Réf fabricant: 007273476	avec délai sur devis
	162 page 10	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	163 page 4	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	164 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006787	avec délai sur devis
	165 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006765	avec délai sur devis
	167 page 10	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	168 page 4	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Serafina (2018) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
