Poêle Extraflame Sabry 5.0 Evo (2024)

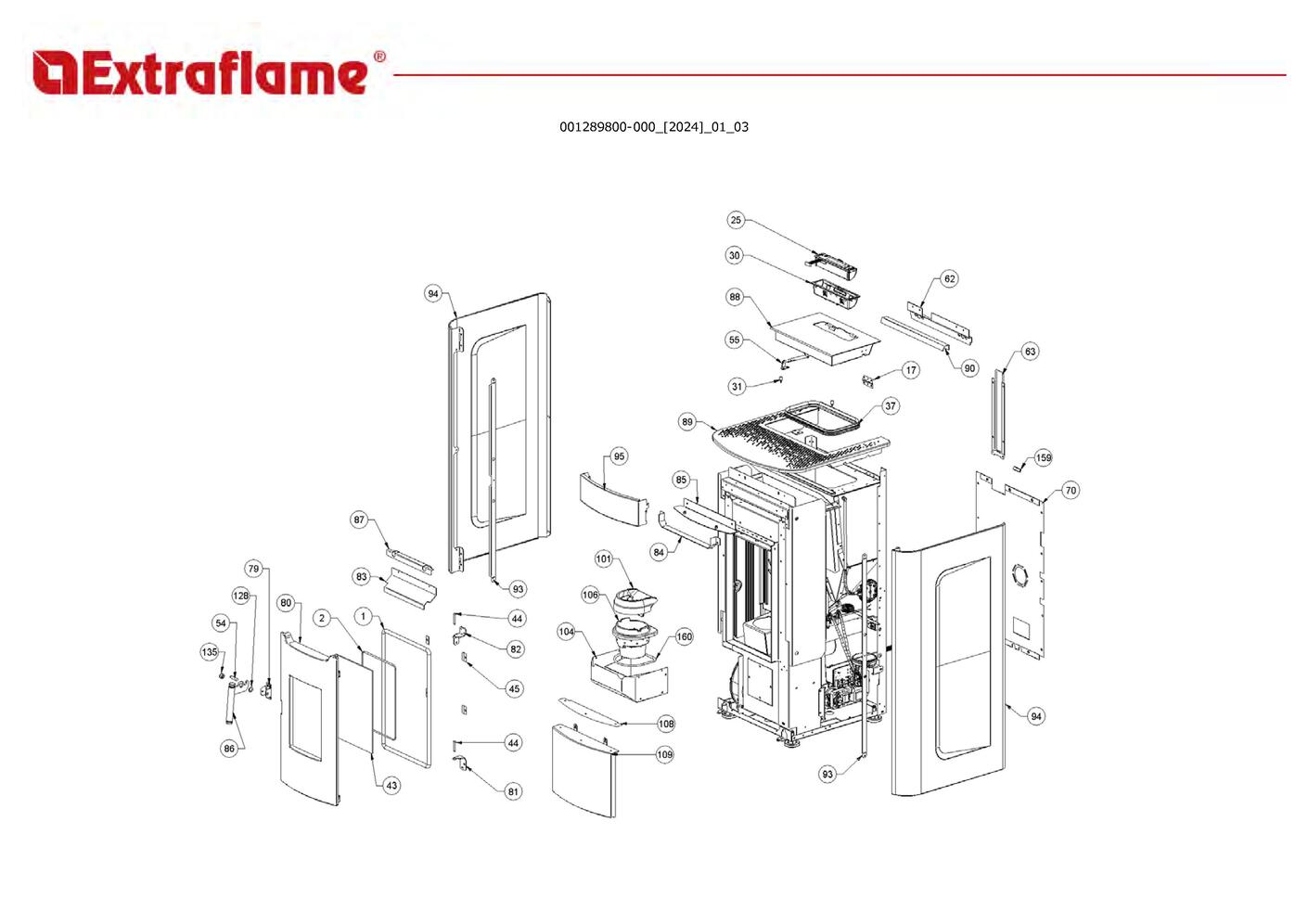

page 1

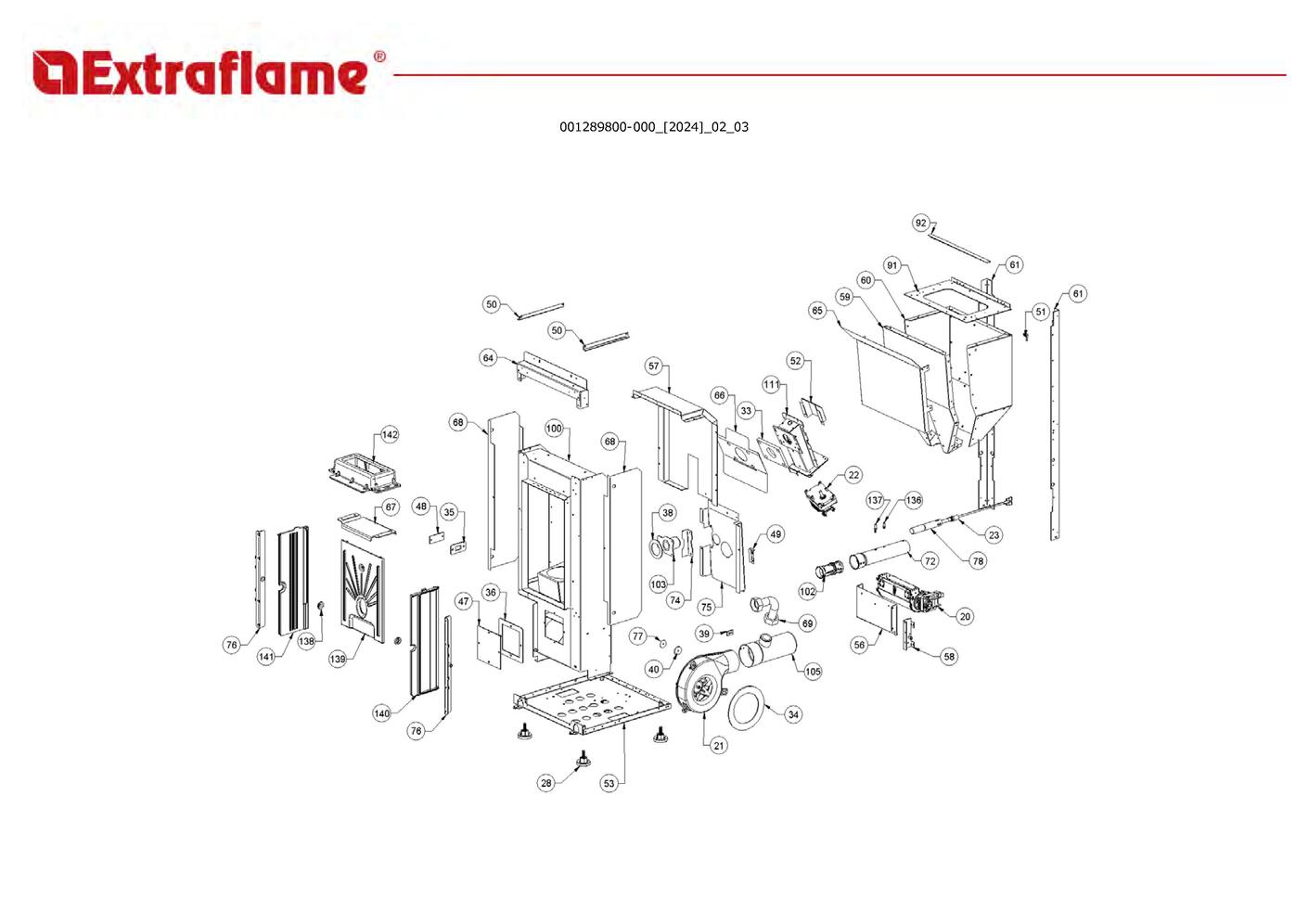

page 4

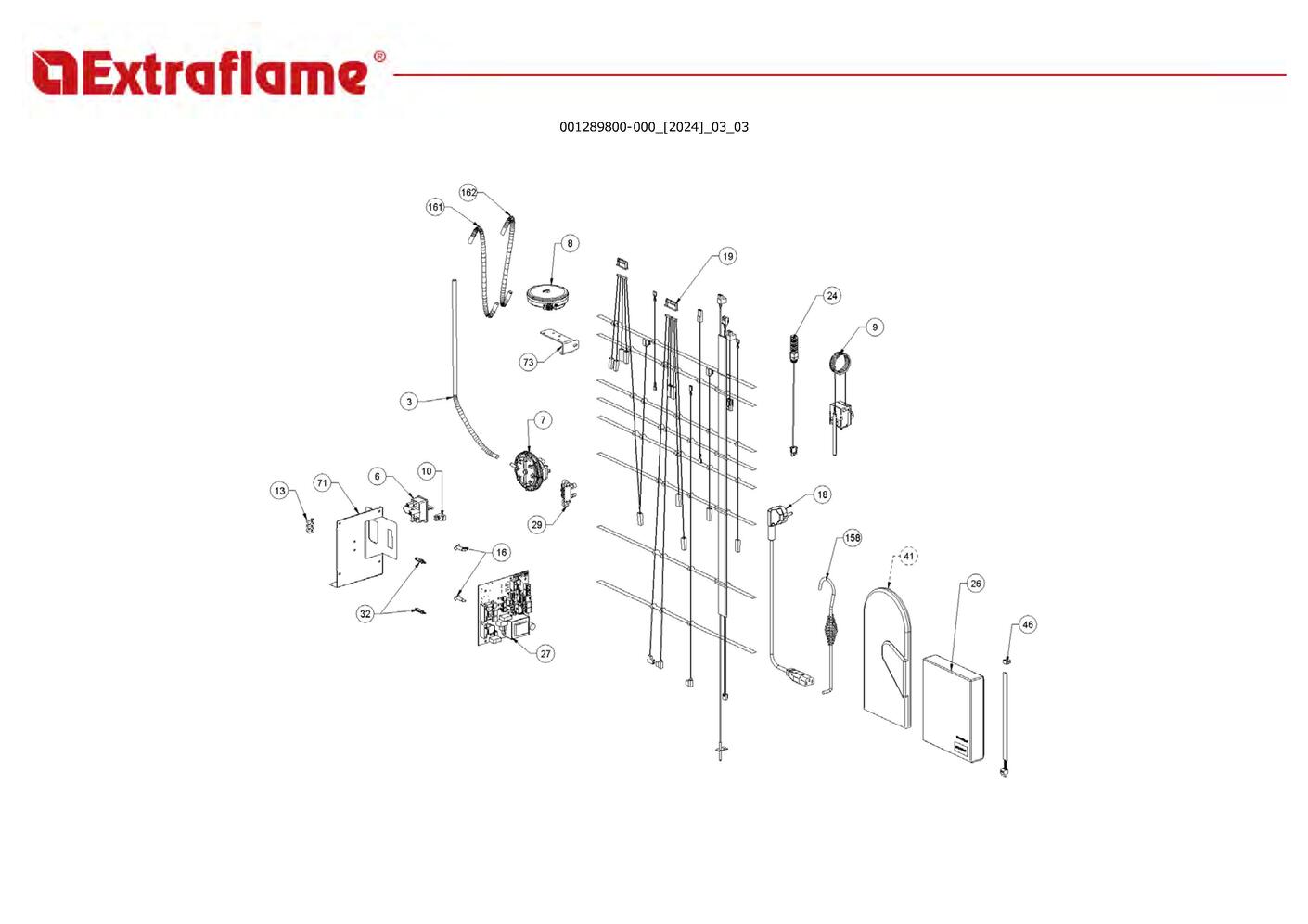

page 8

Position

Schéma

000006789	Joint 12 mm	1
000006792	Garniture/tresse 4 mm	2
002208066	Charnière couvercle réservoir noir	17
002272731	Display lcd noir	25
002273040	Boîtier plastique	30
002273111	Caoutchouc anti-vibrations	31
002273386	Garniture	37
002276440	Vitrocéramique 4x192x300 mm	43
002277456	Rivet 5x35 bruni	44
002277549	Cadre bloque-vitre	45
002290933	Douille	54
002290980	Tige à ressort	55
002292852	Support zingué	62
002292853	Goulotte câblage zinguée	63
002293483	Zn support ceram. post.right isidora h16 5.0	70
003279330	Ancrage poignée	79
003280275	Porte fonte perforée	80
003280276	Charnière inférieure noir	81
003280279	Charnière supérieure noire	82
003280281	Déflecteur noir	83
003280287	Convoyeur air	84
003280288	Support frontal noir	85
003280289	Poignée noire	86
003280438	Déflecteur noir	87
003281391	Ensemble couvercle noir	88
003281392	Ensemble supérieur noir	89
003280509	Profil noir	90
003280625	Profil noir	93
003280626	Feuille d ivoire	94
003280627	Traduction non disponible	95
003280992	Pare-flamme	101
003281216	Noir gnht550 isidora h16 5.0	104
003281522	Brasero en fonte	106
003281287	Couvercle de protection noir gn ht 550 sabry	108
003281289	Lower housing pgm e 9001 at sabry	109
006000827	Rondelle élastique 10 mm	128
006277136	Douille	135
000006703	Profil en caoutchouc	159
000006781	Garniture/tresse 6 mm	160

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Sabry 5.0 Evo (2024)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Joint 12 mm	Extraflame Réf fabricant: 000006789	avec délai sur devis
	2 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006792	avec délai sur devis
	3 page 8	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
	6 page 8	Fusible 5 a	Extraflame Réf fabricant: 002000683	avec délai sur devis
	6 page 8	Prise avec interrupteur et porte-fusible	Extraflame Réf fabricant: 002000548	avec délai sur devis
	7 page 8	Pressostat 605.99879 hubacontrol	Extraflame Réf fabricant: 002000589	avec délai sur devis
	8 page 8	Capteur depression huba controle type 401	Extraflame Réf fabricant: 002000595	avec délai sur devis
	9 page 8	Thermostat 95°c imit	Extraflame Réf fabricant: 002000614	avec délai sur devis
	10 page 8	Connecteur	Extraflame Réf fabricant: 002001313	avec délai sur devis
	13 page 8	Bornier	Extraflame Réf fabricant: 002001663	avec délai sur devis
	16 page 8	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	17 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002208066	avec délai sur devis
	18 page 8	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	19 page 8	Câblage électrique	Extraflame Réf fabricant: 002270974	avec délai sur devis
	19 page 8	Câblage éncouder	Extraflame Réf fabricant: 002280215	avec délai sur devis
	19 page 8	Sonde fumee ntc 300°c l = 1mt	Extraflame Réf fabricant: 002000706	avec délai sur devis
	20 page 4	Moteur tangentiel	Extraflame Réf fabricant: 002271115	avec délai sur devis
	21 page 4	Encodeur du moteur des fumées trial	Extraflame Réf fabricant: 002272696	avec délai sur devis
	21 page 4	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	21 page 4	Moteur des fumees trial caf15y-138ls	Extraflame Réf fabricant: 002271147	avec délai sur devis
	22 page 4	Moteur à engrenage 1.1 rpm [gf-6422up]	Extraflame Réf fabricant: 002271150	avec délai sur devis
	23 page 4	Bougie céramique hf1311b01-b 300 w	Extraflame Réf fabricant: 002271153	avec délai sur devis
	24 page 8	Ensemble tube avec sonde ntc	Extraflame Réf fabricant: 002272721	avec délai sur devis
	25 page 1	Display lcd noir	Extraflame Réf fabricant: 002272731	avec délai sur devis
	26 page 8	Télécommande	Extraflame Réf fabricant: 002272752	avec délai sur devis
	27 page 8	Carte vent 5s 128k x025_a02	Extraflame Réf fabricant: 002272754	avec délai sur devis
	28 page 4	Pied caoutchouc m10 50x25 mm	Extraflame Réf fabricant: 002273003	avec délai sur devis
	29 page 8	Support plastique	Extraflame Réf fabricant: 002273028	avec délai sur devis
	30 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273040	avec délai sur devis
	31 page 1	Caoutchouc anti-vibrations	Extraflame Réf fabricant: 002273111	avec délai sur devis
	32 page 8	Entretoise	Extraflame Réf fabricant: 002273114	avec délai sur devis
	33 page 4	Isolant	Extraflame Réf fabricant: 002273331	avec délai sur devis
	34 page 4	Garniture	Extraflame Réf fabricant: 002273360	avec délai sur devis
	35 page 4	Garniture	Extraflame Réf fabricant: 002273369	avec délai sur devis
	36 page 4	Garniture	Extraflame Réf fabricant: 002273370	avec délai sur devis
	37 page 1	Garniture	Extraflame Réf fabricant: 002273386	avec délai sur devis
	38 page 4	Garniture	Extraflame Réf fabricant: 002273437	avec délai sur devis
	39 page 4	Garniture	Extraflame Réf fabricant: 002273452	avec délai sur devis
	40 page 4	Protection moteur fumée zn klaudia 5.0	Extraflame Réf fabricant: 002273466	avec délai sur devis
	41 page 8	Gant	Extraflame Réf fabricant: 002276002	avec délai sur devis
	43 page 1	Vitrocéramique 4x192x300 mm	Extraflame Réf fabricant: 002276440	avec délai sur devis
	44 page 1	Rivet 5x35 bruni	Extraflame Réf fabricant: 002277456	avec délai sur devis
	45 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	46 page 8	Câblage hubacontrol l = 231	Extraflame Réf fabricant: 002280174	avec délai sur devis
	47 page 4	Inspection zinguée	Extraflame Réf fabricant: 002288754	avec délai sur devis
	48 page 4	Inspection latérale	Extraflame Réf fabricant: 002288762	avec délai sur devis
	49 page 4	équerre thermostat	Extraflame Réf fabricant: 002288763	avec délai sur devis
	50 page 4	Partie latérale zinguée	Extraflame Réf fabricant: 002288979	avec délai sur devis
	51 page 4	Raccord pour tube 6 mm	Extraflame Réf fabricant: 002289028	avec délai sur devis
	52 page 4	Boîtier zingué	Extraflame Réf fabricant: 002290898	avec délai sur devis
	53 page 4	Fond zingué	Extraflame Réf fabricant: 002290932	avec délai sur devis
	54 page 1	Douille	Extraflame Réf fabricant: 002290933	avec délai sur devis
	55 page 1	Tige à ressort	Extraflame Réf fabricant: 002290980	avec délai sur devis
	56 page 4	Support zingué	Extraflame Réf fabricant: 002292612	avec délai sur devis
	57 page 4	Carter zingué	Extraflame Réf fabricant: 002292616	avec délai sur devis
	58 page 4	étrier zingué	Extraflame Réf fabricant: 002292625	avec délai sur devis
	59 page 4	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002292849	avec délai sur devis
	60 page 4	Paroi réservoir zinguée	Extraflame Réf fabricant: 002292850	avec délai sur devis
	61 page 4	Cornière zinguée	Extraflame Réf fabricant: 002292851	avec délai sur devis
	62 page 1	Support zingué	Extraflame Réf fabricant: 002292852	avec délai sur devis
	63 page 1	Goulotte câblage zinguée	Extraflame Réf fabricant: 002292853	avec délai sur devis
	64 page 4	Cornière zinguée	Extraflame Réf fabricant: 002292855	avec délai sur devis
	65 page 4	étrier protection contre la chaleur	Extraflame Réf fabricant: 002292856	avec délai sur devis
	66 page 4	Protection zinguée	Extraflame Réf fabricant: 002292946	avec délai sur devis
	67 page 4	Carter zingué	Extraflame Réf fabricant: 002292948	avec délai sur devis
	68 page 4	Protection zinguée	Extraflame Réf fabricant: 002293009	avec délai sur devis
	69 page 4	Support pressostat zn sabry 5.0	Extraflame Réf fabricant: 002293480	avec délai sur devis
	70 page 1	Zn support ceram. post.right isidora h16 5.0	Extraflame Réf fabricant: 002293483	avec délai sur devis
	71 page 8	Support zn sup.pressost.isidora h20 5.0	Extraflame Réf fabricant: 002293484	avec délai sur devis
	72 page 4	Support rh zn.sup.tang.isidora h20 5.0	Extraflame Réf fabricant: 002293485	avec délai sur devis
	73 page 8	Zn.sup.post.dx cer.isidora h20 5.0	Extraflame Réf fabricant: 002293486	avec délai sur devis
	74 page 4	Fermeture du logement zn mirka	Extraflame Réf fabricant: 002293500	avec délai sur devis
	75 page 4	Carter tangentiel zn mirka	Extraflame Réf fabricant: 002293501	avec délai sur devis
	76 page 4	Noir gn ht 550 angy top tank plate assy	Extraflame Réf fabricant: 002293517	avec délai sur devis
	77 page 4	Black gn ht 550 gn ht tank plate assembly ilary to	Extraflame Réf fabricant: 002293570	avec délai sur devis
	78 page 4	Tuyau résistance	Extraflame Réf fabricant: 003279037	avec délai sur devis
	79 page 1	Ancrage poignée	Extraflame Réf fabricant: 003279330	avec délai sur devis
	80 page 1	Porte fonte perforée	Extraflame Réf fabricant: 003280275	avec délai sur devis
	81 page 1	Charnière inférieure noir	Extraflame Réf fabricant: 003280276	avec délai sur devis
	82 page 1	Charnière supérieure noire	Extraflame Réf fabricant: 003280279	avec délai sur devis
	83 page 1	Déflecteur noir	Extraflame Réf fabricant: 003280281	avec délai sur devis
	84 page 1	Convoyeur air	Extraflame Réf fabricant: 003280287	avec délai sur devis
	85 page 1	Support frontal noir	Extraflame Réf fabricant: 003280288	avec délai sur devis
	86 page 1	Poignée noire	Extraflame Réf fabricant: 003280289	avec délai sur devis
	87 page 1	Déflecteur noir	Extraflame Réf fabricant: 003280438	avec délai sur devis
	88 page 1	Ensemble couvercle noir	Extraflame Réf fabricant: 003281391	avec délai sur devis
	89 page 1	Ensemble supérieur noir	Extraflame Réf fabricant: 003281392	avec délai sur devis
	90 page 1	Profil noir	Extraflame Réf fabricant: 003280509	avec délai sur devis
	91 page 4	Plaque noire	Extraflame Réf fabricant: 003280510	avec délai sur devis
	92 page 4	Profil noir	Extraflame Réf fabricant: 003280597	avec délai sur devis
	93 page 1	Profil noir	Extraflame Réf fabricant: 003280625	avec délai sur devis
	94 page 1	Feuille d ivoire	Extraflame Réf fabricant: 003280626	avec délai sur devis
	95 page 1	Traduction non disponible	Extraflame Réf fabricant: 003280627	avec délai sur devis
	100 page 4	Chambre de combustion	Extraflame Réf fabricant: 003280986	avec délai sur devis
	101 page 1	Pare-flamme	Extraflame Réf fabricant: 003280992	avec délai sur devis
	102 page 4	Cul. venturi diamètre 19 (éprouvé)	Extraflame Réf fabricant: 003281211	avec délai sur devis
	103 page 4	Noir gnht550 isidora h16 5.0	Extraflame Réf fabricant: 003281215	avec délai sur devis
	104 page 1	Noir gnht550 isidora h16 5.0	Extraflame Réf fabricant: 003281216	avec délai sur devis
	105 page 4	Lat.l.rh prof.black gnht550 isidora h20 5.0	Extraflame Réf fabricant: 003281217	avec délai sur devis
	106 page 1	Brasero en fonte	Extraflame Réf fabricant: 003281522	avec délai sur devis
	108 page 1	Couvercle de protection noir gn ht 550 sabry	Extraflame Réf fabricant: 003281287	avec délai sur devis
	109 page 1	Lower housing pgm e 9001 at sabry	Extraflame Réf fabricant: 003281289	avec délai sur devis
	128 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	135 page 1	Douille	Extraflame Réf fabricant: 006277136	avec délai sur devis
	136 page 4	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277174	avec délai sur devis
	137 page 4	Raccord pour tube 6 mm	Extraflame Réf fabricant: 006277175	avec délai sur devis
	138 page 4	Douille	Extraflame Réf fabricant: 006277432	avec délai sur devis
	139 page 4	Fonte frontale	Extraflame Réf fabricant: 007270268	avec délai sur devis
	140 page 4	Paroi fonte	Extraflame Réf fabricant: 007270329	avec délai sur devis
	141 page 4	Paroi fonte	Extraflame Réf fabricant: 007270330	avec délai sur devis
	142 page 4	Déflecteur de fumée en fonte brute mirka	Extraflame Réf fabricant: 007270427	avec délai sur devis
	158 page 8	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis
	159 page 1	Profil en caoutchouc	Extraflame Réf fabricant: 000006703	avec délai sur devis
	160 page 1	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006781	avec délai sur devis
	161 page 8	Tuyau sil.tras.d.int = 4 d.est = 8	Extraflame Réf fabricant: 000006913	avec délai sur devis
